F04B 1/12 — с осями цилиндров, соосными, параллельными или наклонными к оси рабочего вала

Номер патента: 30075

Опубликовано: 30.04.1933

Автор: Нисканен

МПК: F04B 1/12

Метки: насос

...в ту же -трубу 4 наглухо так, что весь механизм аасоса заключен в трубу 4 и с нагнетательной трубой 1 О составляет одно целое.Секторная коническая шестерня 77 разделена на четверти, на коих две противоположные четверти 20 имеют зубья сцепления и две четверти без зубьев. .Зубья на каждом из секторов рассчитаны -так, что шестеренка 72 при проходе первой четверти секторной шестерни делает полоборота; проходя вторую четтверть без зубьев, шестеренка 12 переч:тает вращаться, при проходе третьей "четверти шестеренка опять делает пол оборота и, проходя последнюю четверть, опять делается неподвижной, Следова.тельно, коническая шестерня 72, описав окружность секторной шестерни, сделает один оборот, причем, проходя первую по.ловину окружности...

Номер патента: 59327

Опубликовано: 01.01.1941

Автор: Дроздов

МПК: F04B 1/12, F04B 9/00

Метки: компрессор, поршневой

...кольцо 32.Вал компрессора 4 расположен на четырех шарикоподшипниках 15; два из них крепятся кольцами с резьбой 33. Против осевого смещения вала имеются два упорных шарикоподшипника 16; один из них крепится втулкой шайбы 8, другой стопорным кольцом 34 и шпилькой 35.На фиг, 2 показан маслопровод, действующий от маслонас оса 1, который приводится в движение от вала 4 шестернями 36,Масло из картеров 2 всасывается через фильтр и трубку 37, Дальше масло нагнетается через трубку 38, которая ввинчивается в прилив насоса и соединяется с сверлением главной магистрали 1. Главная магистраль соединяется с отводами П, 1 П, 1 Ч и Ч, по которым масло поступает от 11 и Ч в трубопровод 18 и дальше в сверление штоков, откуда через отверстия смазываются...

Номер патента: 95828

Опубликовано: 01.01.1953

Автор: Воронков

МПК: F04B 1/12

Метки: вакуумный, двухступенчатый, многокамериый, насос, поршневой

...КО) ДЯ ЦОРНГЕНГ 4 ЗЯКОИЧИЛ ВЫтсЛЦг)ИН)ГЕ ГИЗИ ЮРР(.3 ОТЦЕРСТ 1 Е 5 и цростряство нод цорюццем 7. Последнпй должен церекрьгп отверстц(1 5, дицгаясь в нацрацл(ицц выталкивания газа через клаияц 1 О. Ока норПень 7 цьсталкгнИет гйз чеРез клапан 10 и возиРИПиетс 5 и иолож(цце персрытия отююерстн 5 5, поннень 4 должен зйкоцчютю, ююсясИвге, .lрп дальнейшем движении цорпюпя 7,. за время Перекрытия цм отиерст 3151 5, норнгень 4 сжимает заклочеииыц 10 Д иГы гдз, зят(.м ОГ 13 Ы- тдзю кивает его, цачюгг)Й 5 с 3(омецтй Отк)ьгги 51 Отьеэстця 5, 13 разреженное пространство иод поршнем 7. Пока нориРць 7 Передвигается и свое КРЙ 13 Н(Е ИОЛОЖЕЧГЦР 33Ьюююаци)1 ,1 ЦОИЭЙЩЙЕТ(53 Ц ПОЛО)1 (ИГе 13 РРРКРЬГ)И 5 Г 0 юиСтюц О, 130 р 131(.13 Ь 4,ОЛРц ЗКОН Ч 31 ТЬ...

Номер патента: 126027

Опубликовано: 01.01.1960

Автор: Городецкий

МПК: B60K 17/10, F01B 3/00, F04B 1/12, F16H 39/02 ...

Метки: аксиально-плунжерная, гидромашина

...цилиндров окнами 4. Поршни 3 соединяются с наклонной шайбой 5 шатунами б, имеющими на своих концах сферические шарниры.Оси цилиндров наклонены под углом ц к оси гидромашины, причем величина этого угла (фиг. 2) выбирается таким образом, чтобы тангенциальная составляющая Т силы Р, создаваемая в цилиндрах гидромашины, была бы равна силе трения торца корпуса 1 о золотниковый распределитель, величина которой определяется силой У, являющейся осевой составляющей силы Р, и углом трения ср. При этом оси цилиндров и ось блока гидромашины будут перекрещиваться, а угол наклона осей цилиндров может быть выбран таким, чтобы радиальная составляющая Я силы Р была равной нулю,и оМ 126027 При подаче масла в цилиндры корпус 1 приходит во вращение...

Номер патента: 149530

Опубликовано: 01.01.1962

Автор: Юрченко

МПК: F04B 1/12

Метки: возвратно-поступательного, вращательное, движения, или, машинах, механизм, наоборот, поршневых, преобразования

...из двух половин 21 и 22, Этот подшипник охватывает сферическую поверхность плавающей сферической втулки 14,Свободные концы пальцев 19 входят в подшипники цилиндрических втулок 23 и имеют относительные перемещения как вокруг, так и вдоль оси подшипника цилиндрической втулки 23. Цилиндрические втулки 23 помещаются в подшипниках крестовин 24 и также имеют относительные перемещения как вокруг, так и вдоль оси подшипника крестовины 24.Поршни 25 первой ступени и поршни 26 второй ступени, расположенные на одной оси соответствующих цилиндров 7 и 8, присоединены к крестовине 24 с помощью штоков 27 и 28, имеющих сферические соединения 29 и 30 с поршнями,При вращении вала б эксцентрик 13, жестко укрепленный па валу, с помощью муфты 18 с двумя...

Номер патента: 153528

Опубликовано: 01.01.1963

МПК: F04B 1/12

Метки: 153528

...головки 21 и 22 шатуна 23 и шайбы, Головка 21 приводит в возвратно-поступательное движение в опорном цилиндре 24 поршень 25, а головка 22 перемещает в осевом направлении шатуном 2 б поршень 27 цилиндров 3. Поршень 27 торцами воздействует на головку 28 штока, заставляя ее производить нагнетание рабочей жидкости. Уплотнение при работе гидрокомпрессора производится шариковыми клапанами 29, установленными последовательно внутри штока.Во время нагнетания жидкости через клапаны давление падает последовательно, ступенями, от максимального до атмосферного. Если перепад давлений на отдельный клапан превышает установленный уровень, внутренняя трубка 30 клапана сжимается, внешняя трубка 31 растягивается, шарик 32 отходит от седла 33,...

Номер патента: 217797

Опубликовано: 01.01.1968

Авторы: Короткое, Пресн

МПК: F04B 1/12, F04B 53/14

Метки: 217797

...выходу из строя качающего узла насоса. Происходит это потому, что при навальцовке цилиндрического раструба на сферу плунжера нельзя получить полного прилегания поверхностей, а также из-за невозможности применения термической обработки внутренней поверхности цилиндрического раструба подпятника,Отличительной особенностью предлагаемого плунжера является то, что с целью повышения прочности и износоустойчивости в раструбе подпятника жестко закреплено промежуточное кольцо со сферической термообработанной поверхностью. На чертеже схематически изображен описываемый плунжер.Между сферической головкой 1 плунжера ицилиндрической частью подпятника 2 устанав.5 ливают предварительно расколотое в одномместе промежуточное кольцо 3 с...

Номер патента: 241853

Опубликовано: 01.01.1969

Авторы: Бочарникова, Ворончихин, Гельман, Мазырин

МПК: F01L 7/06, F04B 1/12, F04C 15/02 ...

Метки: объемной, распределитель, роторной, торцовый

...насоса происходит следующим образом.При вращении блока цилиндров по часовой стрелке (см. фиг. 2) дугообразный канал 12 является каналом высокого давления. В момент, когда канал 10 цилиндра 4, давление в котором равно давлению всасывания, вышел из канала 11 всасывания, как это изображено на фиг, 2,пунктирной линией, отверстие дополнительного канала 5 этого же цилиндра 4 соединяется с углублением б. Поскольку в этот момент коммутации поршень (на чертежах не показан) продолжает ход всасывания, то для предотвращения резкого понижения давления в запертом объеме, предусмотрена разгрузка с помощью дросселирующей канавки - уса 17, т. е. обеспечено отрицательное перекрытие.При движении цилиндра 4 на стороне низкого давления всасывание рабочей...

Номер патента: 248890

Опубликовано: 01.01.1969

Авторы: Баранцев, Волчков, Кауц, Лубенец, Пластинин, Плуталова, Шевл

МПК: F04B 1/12

Метки: 248890

...в поршнях, и их выходные отверстия размещены на торцовой и цилиндрической поверхностях поршней для выравнивания давления в смежных цилиндрах при подключении вредного пространства одного из них к полости другого.Это повышает производительность машины.На чергеже схематически изображена описываемая машина.Смежные цилиндры 1 и 2 работают со сдвигом по фазе на угол 180 и постоянно соединены в зоне нижних мертвых точек с помощью одного или нескольких окон 3. Роль газораспределительных органов выполняют поршни 4, в которых выполнены каналы 5, выходящие одним концом на торцовую, а другим - на цилиндрическую поверхности поршней. Когда поршень одного из цилиндров находится в зоне верхней мертвой точки, канал этого поршня соединяет вредный...

Номер патента: 249187

Опубликовано: 01.01.1969

Авторы: Патент, Притыко

МПК: F01L 7/06, F04B 1/12, F04C 15/02 ...

Метки: распределитель, торцовый

...антифрикционного матер зы, установленным меж 20 ностями вращающегося ментов, причем толщин расчета обеспечения зад уплотнительными повер распределителя, выполи 25 максимально возможной достык.Известны торцовые распределители объемных роторных гидромашин, например, аксиально-поршневого типа, содержащие вращающийся и неподвижный элементы.Описываемый распределитель отличается от известных тем, что он снабжен кольцом из антифрикциониого материала, например бронзы, помещенным между опорными поверхностями вращающегося и неподвижного элементов, Причем толщина этого кольца выбрана с таким расчетом, чтобы обеспечить заданный зазор между уплотнительными поверхностями элементов распределителя, выполненных из металлов с максимально возможной...

Номер патента: 284611

Опубликовано: 01.01.1970

Авторы: Волоцкий, Харченко

МПК: F04B 1/12

Метки: аксиально-поршневой, насос

...из вариантов выполнения каналов.Насос содержит корпус 1, ведущий элемент 2, который своим торцом взаимодействует с подпятником 3 шаровых головок телескопических плунжеров. Телескопические плунжера состоят из наружных плунжеров 4 с шаровыми головками, внутренних телескопических плунжеров 5, распертых пружинами б и образующих замкнутую полость 7, связанную каналами 8 в теле наружных плунжеров с полостью 9 подпятника. Внутренний плунжер опирается на пробку 10 и связан с рабочим плунжером 11, образуютцим с корпусом насоса рабочие полости 12.На торце ведущего элемента на участке, который при выбранном направлении вращения соответствует зоне всасывания рабочих плунжеров 11, выполнены каналы 13, расположенные так, что при совпадении с...

Номер патента: 285504

Опубликовано: 01.01.1970

Авторы: Абанькин, Болт, Зайченко, Экспериментальный

МПК: F01B 3/00, F04B 1/12

Метки: аксиально-поршневая, гидромашина

...блок цилиндров, разделенный на две соосно установленные части 1 и 2. В первой части установлены поршни 3, а во второй - толкатели 4.Шарнирное сочленение поршня с толкателемсодержит полусферическую шайбу 5, плоскийторец которой взаимодействует с торцом толкателя, а сферический - с соответствующейповерхностью поршня. Пружина 6, установленная на жестко соединенном с толкателемштифте 7, прижимает толкатель к поршню,Рабочая жидкость через соответствующиеокна торцового распределителя поступает под давлением в рабочие камеры и вызывает перемещение поршней. Связанные с поршнями толкатели воздействуют на наклонную шайбу и за счет тангенциальных сил приводят блок 5 цилиндров во вращение,Благодаря наличито шарнирного соединенияпоршня с толкателем...

Номер патента: 285509

Опубликовано: 01.01.1970

Автор: Горбешко

МПК: F01L 5/02, F04B 1/12

Метки: распределитель, торцовый

...10 выполнены одинаковыми, в перемычках между ними находятся два окна, соединенные со сливом.На фиг. 1 схематически изображен предлагаемый торцовый распределитель для неревер сивных гидромаши - ; на фиг. 2 - распределитель для реверсивных гидромашин.Торцозый распределитель представляет собои диск, с однои плоскости которого к нему подводит:я рабочая жидкость высокого и низ кого давления, а с другой стороны выполнены серпообразные пазы, через которые жидкость подастся в олок цилиндров под попшни гндромашипы. Для гидромашин, у которых ополости высокого и низкого давления постоянно одни 2 и те же, например у насосов, подающих жидкость в одну магистраль, и гидромоторов подъемных устройстз, на распределителе выполняются два серпообразных паза,...

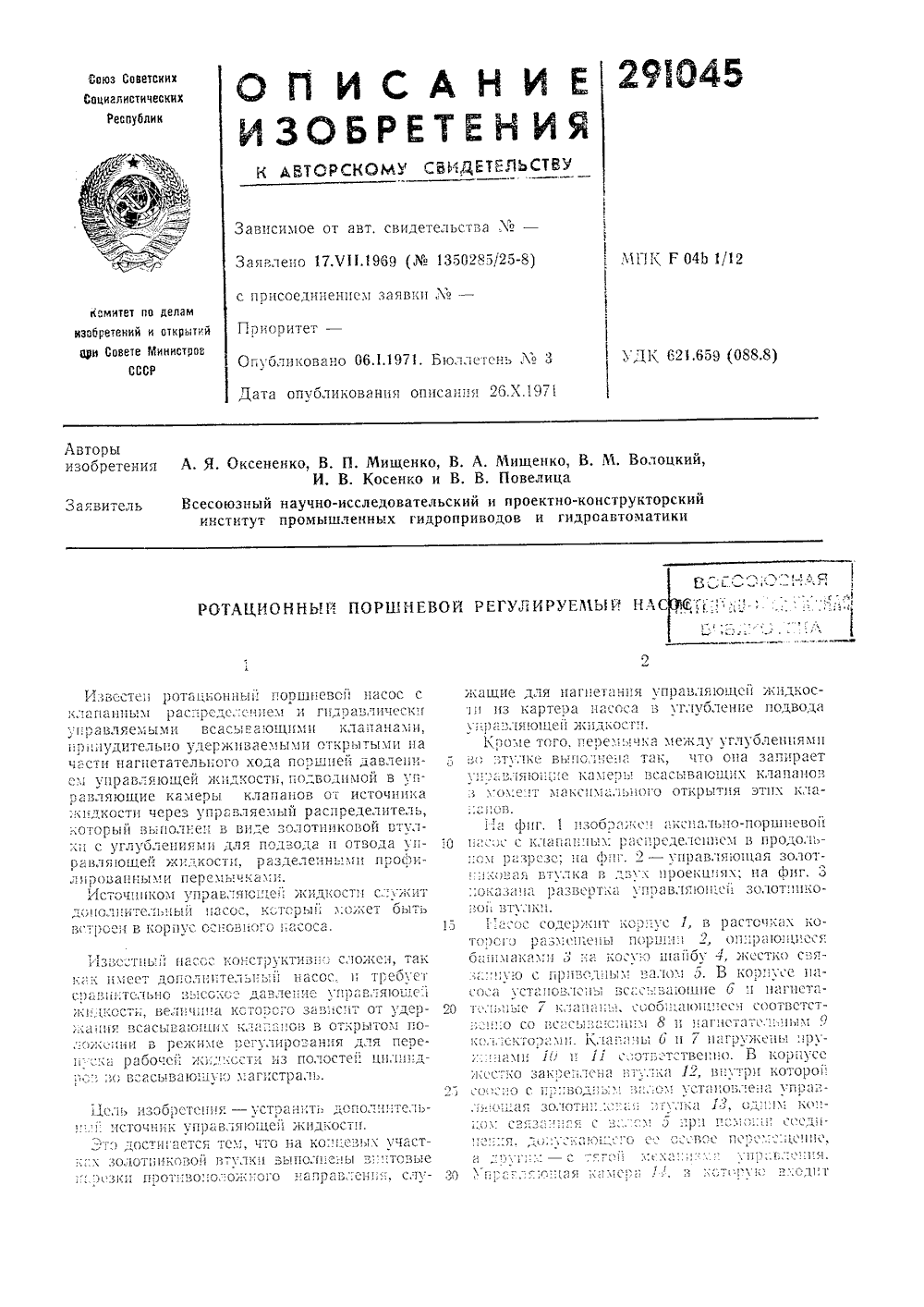

Номер патента: 291045

Опубликовано: 01.01.1971

Авторы: Волоцкий, Ищенко, Косенко, Мищенко, Оксенекко, Повелица

МПК: F04B 1/12

Метки: hacqwc, в.с, поршневой, регулируемый, ротационный

...лимитировано.При вращении приводного вала и косой пайбы поршни приводятся в возвратно-постуПспС,:ЬПОС ДВИЖЕНИЕ. ВМЕСТЕ С Вя;10) В)с)щяЕТС 5 ЗОЛОТПИКОВЯЯ ВТУ.П(с 1. ВРПГГОВЫС ПсЭСЗКИ ВЫ- полняют функции шнековых насосов, щагпсТ 351 Ж 1 П)КОСТЬ 13 КЯЭТСРЯ В УГ УОЛСП)Г Г) ВТ;КП, СОЗДЯВс)С.ОС В У).0;1 ЕН)С В ДЯВГСПИР ВОЗДС)СТВУЕТ Пс) ХВОСТОВИК ТСХ ВСЯСЫВЯОШИХ КГа- панов, которые сотвстстьуют ) оршням, совср нснонИ. ВСс)СЫЬЯЮЦИЙ ХОД. У СИ,ИС, СОЗДЯВс)СМС дяВЛГПИСЭ Пя ХВОСТОВИК К,янс)ня 6,;) Тяи.- ХКС Рс)ЗРЕ)КСППС, СОЗДЯВЯЕЭОЕ ПОРППЕМ, ПРСГ)досвяю 1 сси;1 ие и;)ужины 10 и Г)тяэ)В)НОт клапан ). В )0 е)ГГ, п)даблзитеГПНГЭ СГ)Гггвстствуняцип максимальному подъем всясывяюще- ГО клапяпя, псремыч 1(я вту;1 еи 13 зс)пряст управлпощу)о камеру....

Номер патента: 306275

Опубликовано: 01.01.1971

Автор: Зобретен

МПК: F04B 1/12

Метки: церуашвили

...3 и плунжеры 4 с возвратной пружиной 5.На подшипниках б в корпусе расположен ьи приводной вал 7 с установленной на нем косой шайбой 8, приводящей плунжеры в возратнопоступательное движение.В центре корпуса в виде цилиндрического гнезда выполнена всасывающая камера 9 с установленным в ней фильтром 10. По периметру всасывающей камеры просверлены отверстия по количеству плунжерных пар с установленными в них всасывающими клапанами 11 с пружннамп 12. Жидкость подается во всасывающую камеру по штуцеру 13, В верхней части корпуса выполнена цилиндрическая нагнетательная камера 14 с нагнетатсльными клапанами 15 и отводящими штуцерами 1 б. Сверху нагнетательная камера закрыта крышкои 17.Работает предлагаемый насос следующим образом.При вращении...

Номер патента: 306276

Опубликовано: 01.01.1971

Авторы: Кобиашвили, Церуашвили

МПК: F04B 1/12

Метки: многоплунжерный, насос

...камеру разделять ця дпс к и(- О ры, каждая из которых посредством всясыЯющих клапанов соединена с соотвстствующп,плунжерными парами ц имеет фильтры. в;(лючающис цилиндр 8 и плунжсры -, с возвратной пружцноц 5.На подшипниках 6 В корпусс )тСположсц вал 7 с косой шайбой 8, приводящей плуцжсры в возвратно-поступательное двцжсццс. В центре корпуса В Виде Гилцндрцчс(ко; О Гнезда Выполне 11 д всясьВаОщдя 1(яхсра 9, разделенная диском 10 цд двс камеры 11 и , и каждой из которых установлены фильтры 18 ц 4. Г(ля подаи в кяждГО часть всдсываОщсц камеры отдельных жидкостей служат штупсры 15 и 16 с установленными в ццх смсццымц расходными шдйбамц 17.Камеры 11 и 2 посредством всдсывдющцх клапанов 18 сосднсць с соответствуюНим 1 плунжсрнымц пдрдмц.В...

Номер патента: 311041

Опубликовано: 01.01.1971

Авторы: Бельферман, Цыган

МПК: F04B 1/12

Метки: аксиально-поршневая, гидромашина•ссоюзная1иятйо-ихн, кдбиблиотека

...гидромашина; ца фцг. 2 - разрез по Л - А ца фиг. 1.В корпусе 1 гцдромашцны имеются напорная ц сливная полости 2, сообщенные с вход ным ц выходным каналами 3, Вращающийсяблок 4 цилиндров установлен на подшипниках б и б в корпусе гидромашицы. Поршни 7 через башмаки 8 взаимодействуют с наклонной шайбоц 9. К торцу блока 4 примыкает 20 распределительный диск 10, на плоском торце которого выполнены серповидные окна 11 противоположного давления, которые кацаламц 12 во втулках 13, установленных на сферических шарнирах 14, сообщаются с поло стямц 2 в корпусе гцдромашцны. Диск 10 цкорпус 1 сопряжены шаровым шарниром 15, центр которого совпадает с центрами сферических шарниров 14. Поскольку элементы шарового шарнира 15, принадлежащие диску ц 30...

Номер патента: 315788

Опубликовано: 01.01.1971

Авторы: Притыко, Струев

МПК: F04B 1/12

Метки: крутящего, момента, передачи

...в виде двух призматических шпонок, цилиндрические хвостовики которых установлены в отверстии вала, а призматические части боковыми стенками взаимодействуют со стенками шпоночных пазов, выполненных в отверстии, сопря)кенном с приводным валом.Цель изобретения - увеличение долговечности устройства и ресурса гидромашины. Для этого в призматических частях шпонок, в плоскости, перпендикулярной к их боковым стенкам и проходящей через оси хвостовиков, выполнены цилиндрические расточкп, в которых установлены вкладыши, опирающиеся лысками на стенки шпоночных пазов, перпендикулярные их боковым стенкам,Для облегчения установки устройства во вкладыше и призматической части шпонки выполнены соосные отверстия для монтажных штифтов.На чертеже...

Номер патента: 325405

Опубликовано: 01.01.1972

Авторы: Костин, Никитин, Саков

МПК: F04B 1/12

Метки: аксиально-поршневая, гидромашина

...От ИОВОрот(1 Относительно Оси Олока и установлен со сВО- бодай радиального перемещения. В известных акспально-поршневых гидромашицах, у которых между вращающимся блоком цилиндров и неподвижным распределительным диском размещен проставо)с, имеющий выпуклую и плоскую стороны, распреде литель подвержен значительному износу, так как он не может самоустацавливаться относительно зеркала блока и не разгружен от равнодействующей сил давления.В предлагаемой гидромашине для повыше ния износостойкости распределителя проставок ооращен выпуклой стороной к блоку цилиндров и установлен со свободой радиального перемещения.На чертеже представлсна схема гидрома шины.Блок цилиндров / с плунжерами 2 закреплен на вращающемся валу 3 гидромашшп 5...

Номер патента: 325406

Опубликовано: 01.01.1972

Авторы: Бобков, Иноземцев, Перевозников

МПК: F04B 1/12

Метки: аксиально-поршневой, насос

...к непораспределителя торва, от,гпчагоггггйсярессоры от осевогогов пгоси насоса,устройства Взаимодвалом насоса. В известных аксиаль 1 о-поршневых насосах, приводной вал которых связан с вращаощимся блоком цилиндров ири помощи рессоры, а блОк цилиидрОВ прижат к иепОДВижной детали торцевого распределителя торцом прукинного устройства, второй торец пружинного устройства взаимодействует с рессорой, нагругкая ее знагител Иыо и усилиях 1 и и Вьзывая перекос рессоры и блока цилиндров.В предлагаемом устройстве для разгрузки рессоры от осевого усилия и повышения доловечности насоса второй торец пружинного устройства взаимодействует непосредствшо с валом насоса.На чертеже представлена схема насоса.Блок цилиндров 1 связан с приводным валом 2 с...

Номер патента: 328258

Опубликовано: 01.01.1972

Авторы: Бондаренко, Бородавкин, Горьковский, Коиаков, Скворцов

МПК: F04B 1/12

Метки: аксиально-поршневой, насос

...Передача крутящего момента на вал б осуществляется с помощью шлицев, расположенных симметрично плоскости, перпендикулярной оси вращения блока б и проходящей через ось гидростатического подшипника.Суммарная тангенциальная сила Т. .изменяется в зависимости от давления в гидросистеме и угла поворота наклонной шайбы 9,Изменение давления в гидросистеме вызывает соответствующее изменение несущей силы гидростатического подшипника,Для изменения производительности насоса необходимо поворачивать наклонную шайбу, что влечет за собой изменение силы Т. С изменением угла у поворота наклонной шайбы 9 уменьшается суммарная тангенциальная сила Т: действующая на блок цилиндров б (см. фиг. 3 и 4).Уравновешивание леременной тангенциальной силы Тъ в данной...

Номер патента: 336422

Опубликовано: 01.01.1972

Авторы: Игл, Одесский

МПК: F04B 1/12

Метки: аксиально-поршневая, гидромашина

...с торцовым распределителем, образованным зеркалом блока цилиндров и торцом распределительного диска цз стали. оглнчатцпцгл тем, что, с целью обеспечения работы ца повьццецных давлениях и экономии цветных металлов, блок цилиндров выполнен также цз стали, а в распределительном Лиске закреплены по крайней мере две вставки пз меди цлц ее сплавов, торцы которы.; взаимодействуют с зеркало блока. 11 звестцы аксиально-поршневые гидромашипы с торцовым распределителем, образованным зеркалом блока цилиндров и торцом распределительного диска из стали,В предлагаемой гидромашине с целью обеспечения работы на повышенных давлениях и эконом цц цветных металлов блок цилиндров выполнен из стали, а в распределительном диске закреплены по крайней...

Номер патента: 337545

Опубликовано: 01.01.1972

Авторы: Крымшамхалов, Тгхн

МПК: F01B 3/00, F04B 1/12

Метки: аксиально-поршневая, гидромашина

...сообщен чей камерой гидромашины, тем, что, с целью повышенияи улучшения условий смаз,к ости установлена плавающа остью осевого и радиально Известны аксиально-поршневые гидромашины, поршни которых взаимодействуют с наклонной шайбой через опорный узел, снабженный гидростатически разгруженным башмаком, опорная полость которого сообщена каналом с рабочей камерой гидромашинььВ предложенной гидромашине в опорной полости башмака установлена плавающая шайба с возможностью осевого и радиального перемещений, на периферии которой выполнены сквозные каналы. Это позволяет увеличить объемный к. п.д, гидромашины и улучшить условия смазки. На фиг. 1 изображена аксиально-поршневая машина (опорный узел поршня при ходе нагнетания); на фиг, 2 - то...

Номер патента: 383872

Опубликовано: 01.01.1973

Автор: Вительминский

МПК: F04B 1/12

Метки: аксиально-поршневая, гидромашина, регулируемая

...размещен в центральной расточке качающейся шайбы,На чертеже пзображеца гцд 1 ромашица впродольном разрезе.На валу 1 установлен с возможностью осе. 5 вого смещения блок цилипзд 1 ров 2, поджимаемый к торцовому распределителю 3 тарельчатой пружиной 4. На пружину опирается стакан 5, находящийся в контакте с кулачковым упором б, который через подшдпнцк 7 опира ется на втулку 8, установленную в центральной расточке качающейся шайбы 9 и опирающуюся на блрт рычага уцравления 10.При нулевом рабочем объеме гидромашпныкогда угол р наклона шайбы 9 равен нулю 25 и опрокидывающий момент на блок 2, вызванный динамической неуравновешенностью блока, практически отоутствует, для,поджт 1 ма блока к распределителю,т достаточно небольшого усилия...

Номер патента: 385072

Опубликовано: 01.01.1973

МПК: F04B 1/12

Метки: гидромашина, поршневая, ротационная

...сообщена каналом 9 с соответствующим цилиндром 4, а полость 10 сообщена каналом 11 с окном на торцовой поверхности блока 3 (на фиг. не показано), На рабочей поверхности распределителя 2 вы полнены рабочие 12 и 13 и дополнительные14, 14 и 15, 15 окна (по два на каждую перемычку между рабочими окнами). Эти окна каналами 1 б, 1 б и 17, 17 (показаны пунктирными линиями) сообщены попарно с 30 рабочими окнами 12, 13.Максимальный объем полостей 8 и 10 опре385072 70 деляется ходом поршневой гидромашины взоне перемычек между рабочими окнами 12,И при максимальном рабочем объеме гидромашины,При вращении блока 3 цилиндров, например, по часовой стрелке (см. фиг. 2), когдапоршень, проходя через мертвую точку, выдвигается из цилиндра 4, в последнем...

Номер патента: 370794

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: F04B 1/12, F04B 53/00

Метки: блок, подшипниковый

...чертеже схематически представлена аксиально-поршневая гидромашина, частичный продольный разрез.В корпусе 1 гидромашины размещен блок цилиндров (на чертеже не показан), поршни которого шатунами 2 связаны с ведущим или ведомым опорным элементом 8, оканчивающимся приводным или выходным валом 4.Радиальную нагрузку на элемент 8 воспринимают установленные в корпусе 5 радиальные подшипники б и 7, а осевую нагрузку - два 5 упорных подшипника 8 и 9.Подшипник 8 упирается в шайбу 10 на валу5 и в наружную обойму подшипника 7, а подшипник 9 - в бурт опорного элемента 3 и в поршень 11. Ступенчатый поршень 1 разме щен в ступенчатой расточке 12, 18 корпуса 5и образует с ней рабочую камеру 14. Зазор между поршнем и поверхностями расточек уплотнен...

Номер патента: 377543

Опубликовано: 01.01.1973

Автор: Ташлык

МПК: F04B 1/12

Метки: аксиально-поршневой, насос

...корпувается. Вст блока цизнос г одится а, дейнетает са, за ледст- илиндловок Аксиальнося блоком5 ют сферичеподвижнойклонной шацелью снижобойма вып0 служащеготормоза. Известны аксиально-поршневые насосы с вращающимся блоком цилиндров, поршни которого имеют сферические головки, контактирующие с подвижной обоймой упорного подшипника наклонной шайбы.Для снижения износа. головок поршней в предлагаемом насосе подвижная обойма упорного подшипника наклонной шайбы выполнена в виде лопасгпого рабочего колеса, служащего в качестве гидродинамического тормоза.На фиг. 1 изображен описываемый насос, продольный разрез; на фиг, 2 - подвижная обойма упорного подшипника.В корпусе 1 насоса размещен вращающийся блок 2 цилиндров, прилегающий к...

Номер патента: 421788

Опубликовано: 30.03.1974

Авторы: Аврунин, Всесоюзный, Гидроавтоматики, Головко, Проектно, Финкель

МПК: F01L 7/06, F03C 1/08, F04B 1/12 ...

Метки: 421788

...разрез.Радиально-поршневая гидромашина,с предлагаемым торцовым распределителем содержит ротор 1, установленный )на подшипниках 2 в корпусе 3 гидромашины. В )расточках ротора 1 помещены поршни 4, контактируошие с внутренней поверхностью корпуса 3, эксцентрично расположенной относительно Оси ротора 1.Торцовый распределитель установлен,в задней крышке 5,и состоит из распределительного диска 6 поршня 7, упора 8 и пружины 9.В задней крышке 5 выполнены отверстия 10 и 11, посредством которых гидромашина сообщается с подводящими магистралями. Сферический диск 12 соединен с;роторах 1 посредством шарнира 13. В распределительном диске 6 имеются отверстия 14 и 15 для подвода и отвода рабочей жидкости. Поршень 7 образует в осевой расточке...

Номер патента: 423929

Опубликовано: 15.04.1974

Авторы: Аврунин, Всесоюзный, Гидроавтоматики, Головко, Онд, Проектно, Фкнке

МПК: F01L 7/06, F03C 1/08, F04B 1/12 ...

Метки: гидромотора, многоходового, радиальнопоршневого, распределитель, торцовый

...14 и 15 сообщающие подводящие магистрали с соответствующими распределительными каналами, например каналами 16 и 17, распределительного диска и. Канал 17, на пример, сообщается с каналом 14 посредствомпрохода 18, Поршни 10 и 11 совместно с цилиндрической расточкой в распределительном диске и образуют две камеры, сообщающиеся соответственно с распределительными кана лами 16 и 17.При работе гидромотора рабочая жидкостьпод высоким давлением поступает в канавку 13 и из нее в канал 14 цапфы 8 и далее через проход 18 в канал 17 распределительного 0 диска и и в подпоршневое пространство ротора 4. Усилие, создаваемое рабочей жидкостью, передается через поршень 5 и траверсу 6 на катки 7, взаимодействующие с профилированной направляющей...

Номер патента: 425002

Опубликовано: 25.04.1974

Авторы: Тараненко, Ткач

МПК: F04B 1/12, F16C 1/08

Метки: кардан

...сферической головки валика. щие отверстия, посредством которых они фиксируются в рабочей зоне на сферической головке 2 валика 1.При вращении буксы 8 крутящий момент 5 передается рабочими поверхностями паза ачерез шайбы 9 и 10 рабочим поверхностям 6, 7, которые воздействуют на палец 3, закрепленный на валике 1.Если букса 8 расположена под некоторым 10 углом к валику 1, сегменты 4 и 5 кроме вращательного движения относительно оси буксы 8 совершают дополнительное колебательное вращение относительно оси, перпендикулярной к их рабочим поверхностям и проходя щей через центр сферической головки 2 валика 1, в результате шайбы 9 и 10, увлекаемые силами трения, движутся таким жс образом с проскальзыванием. Проскальзывание шайб позволяет снизить...
