Сафиуллин

Номер патента: 1115943

Опубликовано: 30.09.1984

Авторы: Богуславский, Волосаева, Гладков, Гузий, Крылов, Моськин, Сафиуллин

МПК: B60P 3/22

Метки: грузов, перевозки, полуприцеп, сыпучих

...для перевозки сыпучих грузов содержит установленну ю на ходовые тележки 1 раму, выполненную из двух частей 2 и 3 с ложементами 4 и 5, на которых наклонно закреплены имеющие сферические днища резервуары 6 и 7 с углом между их продольными осями 80 - 100. Резервуары вверху соединены поперечными связями, образованными трубопроводами 8. В верхних частях резервуаров имеются монтажно- разгрузочные люки 9, а в нижних -- разгрузочные воронки 10 с затворами 11 и общим разгрузочным патрубком 12 с шаровой головкой 13, Резервуары оборудованы пневморазгрузочным приспособлением, включающим воздушный коллектор 14 и трубу 15для подачи воздуха с краном 16 и обратнымклапаном 17. В трубопровод 8 вмонтирован 20 25 З 0 35 40 45 50 55 кран 18 для обеспечения...

Номер патента: 1101457

Опубликовано: 07.07.1984

Авторы: Бардинов, Голубев, Дробязко, Кайбышев, Климов, Михайлов, Прилучный, Салищев, Сафиуллин, Слобода

МПК: C21D 8/00

Метки: низколегированной, стали

...центрами для выделения зерен феррита. Одновременно с этим в стали протекают процессы рекристаллиэации, что, в ко1101457 нечном итоге, приводит к формированию в стали мелкозернистой феррито-аустенитной структуры. Использование скоростей, больших 10с 1, подавляет процессы рекристаллизации и приводит к формированию неоднородной структуры в стали и полосчатости выделения .Феррита. Нижний предел скорости деформации Е = 10 с обусловлен необходи мой степенью измельчения зерна. Уменьшение скорости деформации менее 10 с приводит к увеличению размеров зерен, что снижает эффект повьппения прочности.Необходимость деформации до степе ни 407 обусловлена также степенью измельчения зерна,.величина которого после такой обработки (3-4 мкм) при...

Номер патента: 1066921

Опубликовано: 15.01.1984

Авторы: Гладков, Какаев, Михеев, Сафиуллин

МПК: B65G 53/40

Метки: выгрузки, емкости, сыпучих

...испытывает повышенное гидравлическое сопротивление,они. жая эксплуатационную производительн . ность за счет увеличения времени на выгрузку. 40 1Целью изобретени является, повыше ние производительности выгрузки.Указанная цель достигается тем, что в устройстве, содержащем установленные внутри емкости симметрично ее 45 оси аэролотки, источник сжатого воздуха и распределитель, соединенный входным патрубком с источником сжатого воздуха.и выходным патрубком - с аэролотками, корпус распределителя 5 О выполнен цилиндрическим, а распределитель снабжен установленной в продольной плоскости внутри корпуса с возможностью вращения вокруг его оси пластины, при этом входной и выходустановлен тангенциально к цилинд, рической поверхности его корпуса....

Номер патента: 1064284

Опубликовано: 30.12.1983

Авторы: Сафиуллин, Чабдаров

МПК: G06G 7/52

Метки: законов, процессов, распределения, случайных

...для определения законов распределения случайных процессов.Устройство для определения законов распределения случайных процессов содержит блок 1 генераторов вспомогательных нормальных случайных процессов, группу перемножителей 2 -2,группу интеграторов 3. -3, решающий блок 4, группу счетчиков 5-5 , группу элементов И б-б, группу перемножителей 71-7 , сумматор 8, индикатор 9 плотности распределения, интегратор 10, индикатор 11 функции распределения, счетчик 12 нормирования результатов, генератор 13 импульсов, фильтр 14 элемент И 15, элемент 1 задержки, перемножитель 17, дополнительный интегратор 18, индикатор 19 характе" ристической функции, генератор 20 экспоненциального напряжения. При этом выходы блока 1 генераторов1064284...

Номер патента: 1056128

Опубликовано: 23.11.1983

Авторы: Маслов, Прокопенко, Пузанов, Сафиуллин, Хованский

МПК: G04F 10/00

Метки: временных, интервалов, флуктуирующих

...и подключен к первым входам всех сумматоров блоков формирования, вторые входы которых псдключены к соответствующим выводам секционированной линии задержки, и счет л чик импульсов, входы которого соединены с выходами многоканального дискриминатора длительности, причем вход усили, теля-ограничитепя второго измерительного канала соединен через переключатель с первым и вторым выходами обоих ди ференциалвных трансформаторов соответственно второго и первого измерительных каналов, в него дополнительно введены элемент вычитайия, два триггера, элемевРсовпадения и рециркупятор, состоящий из. последовательно включенных линии за, держки и усилителя, второй вход которогоподключен к выходу трщтера управления, первый вход которого соединен с...

Номер патента: 1047776

Опубликовано: 15.10.1983

Авторы: Каган, Межлумов, Сафиуллин, Шевалдин

МПК: B63B 35/32

Метки: движущихся, защиты, ледяных, полей, сооружений

...грань которогорасположена под углом к оси понтона,средства запопнения понтона жидкостьюи средства ее вытеснения, причем понтон 55установлен с зазором относительно защищаемого сооружения И закреплен прн помощи подвижной кинематической свяэй,Р понтон выполнен замкнутым вокруг защищаемого сооружения и эакреппен подвижной кинематической связью ко дну водоема,На фиг, 1 схематично изображено предложенное устройство с защищаемым сооружением, вид сбоку, на фиг, 2 - то же,вид сверху на фиг. 3 и 4 отдельные эле 1менты устройства,Устройство защиты сооружения 1 отдвижущихся ледяных попей содержит понтон, составленный иэ пустотелых емкостей 2, которые снабжены прямоугольнымиэлементами 3, выпяиняющими функциюножей дпя разрушения льда, и...

Номер патента: 1045187

Опубликовано: 30.09.1983

Авторы: Максимов, Ментюков, Сафиуллин, Суздальницкий

МПК: G01V 1/40

Метки: азимутальной, зонда, многоприборного, ориентации, сейсмоприемников, скважинах, трехкомпонентного

...можно навестивнутри обсадки посредством магнитнойголовкиустановленной внутри сква.жинного прибора с немагиитным кожухом. При этом конфигурация поля, генерируемая магнитной голонкой, такова, что направление вектора наводимого поля относительно кожуха прибора,в котором установлена магнитная го"ловка, определено заранее, 65 В данном примере предполагается,что колонна намагничена дискретнотолько на точках наблюдения, Приэтом на стенке скважины контактнымспособом наносится магнитная метка.Ориентацию сейсмоприемников зондаможно определять как одновременнос намагничиванием обсадной колонны,так и раздельно, т.е, сначала намагнитить обсадную колонну скважины нансю глубину, а затем при повторномходе ориентировать сейсмоприемникии произнодить...

Номер патента: 1034007

Опубликовано: 07.08.1983

Авторы: Маслов, Прокопенко, Сафиуллин, Хованский

МПК: G04F 10/00

Метки: временных, интервалов, флуктуаций

...содержит два измеритель. ных кайала 1 и 2, каждый йз которых состоит из ограничителя 3 по верхнему уровню, ограничителя 4 по нижнему уровню, дифференциального трансформатора 5 и усилителя-ограничителя 6, триггеры 7 и 8, секционированную регулируемую линию 9 задержки, выполненную в виде набора секций, соеди ненныхпоследовательно, с одинаковым временем задержки каждой секции Д 7"р и с дополнительными выходами от точек соединения каждой секФи, подсоединенными к раздельным контактам 15одной неподвижной платы переключате- . ля 10, блок 11 совпадения, переключарокидывая его в новое устойчивое сос.60 65 тояние. Импульсы напряжения со второй обмотки трансформатора 5.1 (обратной полярности) подаются на усилитель-ограничитель 6 со второго...

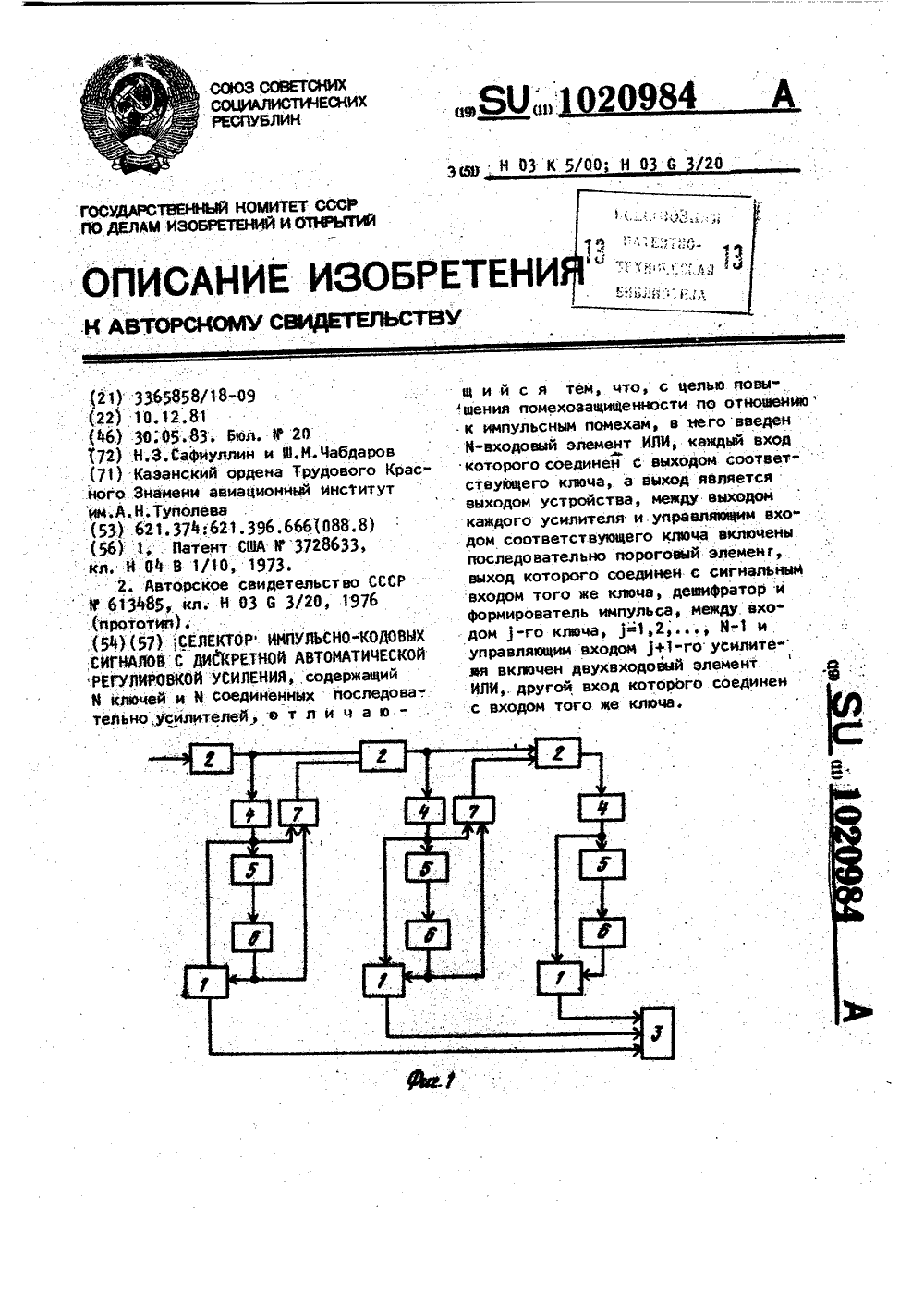

Номер патента: 1020984

Опубликовано: 30.05.1983

Авторы: Сафиуллин, Чабдаров

МПК: H03G 3/20, H03K 5/00

Метки: автоматической, дискретной, импульсно-кодовых, регулировкой, селектор, сигналов, усиления

...5 проходят лищь импульсы, имеющие одинаковую амплиту"ду В сЛучаЕ декодирования СГ 3-м 10дешифратором 5 на его выходе появляется импульс, который расширяетсяв формирователе 6 на вреюя, равноедлительности Тиг; Выходной сигналФормирователя 6 одновременно на 15время Тг через )-й двухвходовыйэлемент ИЛИ 7 закрывает последуощие усилители 2 и открытый ключ 1,При этом импульсы ИГ через открытыйключ 1 поступаЮт на соответствующий 20вход М-.входового элемента ИЛИ 3,выход которого является выходом селектора. Выходные сигналы усилителей 2. с номерами меньшими 1 на выход селектора не проходят, так как 25дпя рассматриваемой ситуации СГ непревы 1 ндют уровни порога порогоВыхэлементов 4 с номерами меньше 1 ипоэтому они не декодируются в...

Номер патента: 1016686

Опубликовано: 07.05.1983

Авторы: Брехов, Сафиуллин, Сухорецкий, Шустер

МПК: G01F 13/00

Метки: автоматический, весовой, дозатор

...съемная гиря выполнена с устройством для двухступенчатого снятия ее при заполнении ковша, состоящим из толкателя, свободно пропущенного в отверстие дна гири и сопряженного верхним концом с пружиной сжатия, расположенной в полости гири, причем полость гири снабжена резьбовой 40 пробкой для регулирования усилиясжатия пружины.На фиг, 1 схематически изображен дозатор; на фиг. 2 в .узел 1 на фиг. 1. 45Дозатор содержит питатель 1, весоиэмеритель 2 с неподвижными упорами 3 и подвижной частью 4, ковш 5, механизм б опорожнения и съемную гирю 7, содержащую корпус 8 и устройство для двухступенчатого снятия, состоящее из подвижного толкателя 9, пружины 10 и резьбовой пробки 11. Дозатор. снабжен датчиком массы, свя занным с автоматической...

Номер патента: 998263

Опубликовано: 23.02.1983

Авторы: Гладков, Михеев, Сафиуллин

МПК: B65G 53/56

Метки: направления, переключатель, пневмотранспортной, потока, сыпучего, транспортируемого, трубопроводах, установки

...с отверстиями, а переключатель снабжен кожухом 13, в который заключена упомянутая крышка 3 и полость 14 которого сообщена с источником сжатого воздуха (не показан). Кроме того, пластина 11 заслонки 7 имеет форму круга, поверхность которого по одну из сторон от продольной пластины 10 заслонки 7 выполнена с отверстиями 15.Переключатель работает следующим образом.Для направления потока транспортируе мого сыпучего материала из патрубка 4 в патрубок 5 поворачивают заслонку 7 с помощью рычага 8 таким образом, чтобы поверхность пластины 11 заслонки 7 с отверстиями располагалась бы между упомянутыми патрубками 4 и 5. Далее в полость 14 коЖуха 13 подают сжатый воздух. Проходя через пористую торцовую крышку 3 и отверстия5 в пластине1...

Номер патента: 990095

Опубликовано: 23.01.1983

Автор: Сафиуллин

МПК: A01B 17/00

Метки: корпус, плуга

...6 и 7 с гнездами 8, е расположенными по окружности, в которыхсмонтированы стойки 9 с зубьями 1 О, имеющие колено 11, связанные между собой кольцом 12, которое, в свою очередь, соединено с рамой 13 посредством телеско 990095пического рычага 14 с направляющими роликами 15. Рама 13 имеет дугообразную направляющую 16, в которой установлен . телескопический рычаг 14, имеющий приспособление 17 для его фиксации относительно направляющей 16. 5Корпус плуга работает следующим образом.При движении рабочего органа по полю лемех 1 подрезает пласт почвы и передает его на отвал 2, по которому пласт перемещается одновреМенно, оборачиваясь и деформируясь. Внедрение зубьев 10 в пласт существенно улучшает крошение пласта. Для снижения энергоемкости...

Номер патента: 702763

Опубликовано: 15.01.1983

Авторы: Гильмутдинов, Коханов, Петросян, Сафиуллин, Шнепп

МПК: F04D 17/12

Метки: компрессор, многоступенчатый, центробежный

...колеса 9 - 12 соответственно.,Шестерни 7 и 8 взаимодействуют с приводным колесом 13 мультипликатора,расположенным между корпусами 1 и 2.20 Каждый корпус 1 и 2 имеет дополнительные расточки 14 - 17 для установки газоохладителей 18, 19 с сепараторами20, 21, причем дополнительные расточки 14 - 17 каждого корпуса расположе. ны в одной плоскости, например горизонтальной, с расточкой колеса, кото"рая размещена между дополнительнымирасточками. Ступени с колесами 9 - 12связаны с. гаэоохладителями 18, 19 посредством каналов 22 - 24 и трубопро вода 25.702763 1 Компрессор работает следующим образом.Вращение от приводного двигателячерез колесо 13 передается на валырабочих колес 9 - 12. Газ поступаетв колесо 11, затем через диффузор,канал 23,...

Номер патента: 989051

Опубликовано: 15.01.1983

Авторы: Вахитов, Мордухаев, Морозов, Сафиуллин

МПК: E21B 43/24

Метки: зоны, нефтяного, пласта, призабойной, термохимической

...зоне остается деасФальтированный агент (Яд), а пластовая нефть (Яи) оттесняется при этомвглубь пласта (Фиг. 3).Затем инициируют в пласте внутрипластовое горение путем сжигания на 30забое твердого углеродистого топливав потоке водовоздушной смеси. Приэтом впереди фронта горения, как показано на фиг, 4 не формируется валостаточной утяжеленной нефти и, следовательно, не накапливаются вторичные асфальто-смолистые отложения.Топливом служат только естественныеасфальто-смолистые отложения и асфальтены, высаженные из пластовой неФти 4 Одеасфальтирующим агентом. По меревыгорания этих отложений фронт горения затухает,Примеры конкретного осуществленияпредлагаемого способа на месторождении с мощностью продуктивного пласта5 м и пористостью...

Номер патента: 988832

Опубликовано: 15.01.1983

Авторы: Алиев, Блиц, Гаджиев, Гасанов, Маврин, Сафиуллин

МПК: C08F 240/00

Метки: нефтеполимерных, смол

...117Свойства покрытий, полученных из 40-ного раствора в уайт-спирте следующие. Высыхаемость от пыли 2 ч; полное высыхание 8 ч; эластичность 1 мм; твердость 0,4; прочность на удар 50 кГсм; водостойкость 240 ч беэ изменений; кислотостойкость (10 НСЗ)5 ч без изменений; щелочестойкость (5 ИаОН) 24 ч беэ изменений; адгезия 25,П р и м е р 5. Смесь 33 г фракции 20-65 ОС, 97 г фракции 130-190 ОС продуктов высокотемпературного пиролиза бензииовой фракции и 860 г фрак" ции 20-190 С продукта среднетемпературного пиролиза бензина (смесь содержит 4,7 фенилацетилена, 1,365 мол. вес. 3,8 тыс. и йодным числом 450. Свойства покрытий, полученных из 40-ного раствора смолы в уайтспирите,следущие . Высыхаемость от пыли 1,5 ч; полная 7 ч; твердость...

Номер патента: 982550

Опубликовано: 23.12.1982

Авторы: Гурьянов, Сафиуллин

МПК: A01B 15/08

Метки: исследования, лемешно-отвальных, линейных, параметров, поверхностей, угловых

...12 и 13, Наконечники размещены во втулках 14, имеют углубления, в которых расположены шарики 15 подпружиненные пластиной 16. На столе 1 устанавливают исследуемый корпус 17. Рабочая лемешно-отвальная поверхность исследуемых объектов в основном построена перемещением прямолинейной образующей параллельно дну борозды. Применение предложенного устройства позволяет для каждой аппликаты концы наконечников 12 и 13, совмещать с образующей,Определение параметров устройством осуществляют следующим образом.Корпус плуга 17 устанавливают на плите 1. Предварительно для имеющегося кулачка и индикатора определяют масштаб. При помощи винтовых механизмов 2 и 3 (фиг. 1) и перемещением кронштейна 5 относительно ползуна 4 добиваются, чтобы наконечники 12 и 13...

Номер патента: 972528

Опубликовано: 07.11.1982

Авторы: Сафиуллин, Чабдаров

МПК: G06G 7/52

Метки: законов, распределения, сигналов, случайных

...распределения, интегратор 11), индикатор 11 функции распределения, элемент 12 ЗАПРЕТ, счетчик 13 нормирования результатов, генератор 14 импульсов, фильтр 15, элемент И 16 и элемент 17 задержки, время задержки которо972528 5го равно времени задержки сигналафильтром 15,Р состав решающего блока входятэмиттерные повторители 18, сумматоры 19 напряжений, усилители 20, эмит терные повторители 21, резистор 22,диоды 23, усилитель 24,Решающий блок по принципиальнойсхеме (Фиг. 3) содержит М идентичных каналов, имеющих Й входов и выходов, и схему выбора максимальногоиэ М сигналов, выполненную на транзисторе 25, диодах 26-26 ч и резисторах 271-27. Выходные сигналы интеграторов 3-3 М, имеющие различные 15амплитуды, поступают на входы...

Номер патента: 972527

Опубликовано: 07.11.1982

Авторы: Сафиуллин, Чабдаров

МПК: G06G 7/52

Метки: законов, процессов, распределения, случайных

...И 7 -7, спис;:- ваются нормированные показания счетчиков 61-бя, которые представляют соЪбой вероятности- " г,=Г,Я разделени- -ных подсоеокупностей.Условия регистрации кривых плотное" ти и функции распределения требуют," чтобы они были Функциями времени. Следовательно, для аппаратурного определения кривые плотности и Функции распределения должны быть представлены в виде функции времени. Поэтому плотности и функции распределения подсо" вокупности исследуемого процесса пред- ставляются е виде функции времени. При переполнении счетчика 13 нормирования реэультатое на его выходе появляется сигнал, с которого запускается гене" ратор 14 импульсов, вырабатывающий единичные импульсы сР(с). Фильтр 15 при подаче на его вход единичных...

Номер патента: 962212

Опубликовано: 30.09.1982

Авторы: Питора, Пучков, Сафиуллин

МПК: C02F 1/461

Метки: вод, органических, примесей, сточных

...кремния + титан) 15 Т 1 размер гранул 4-5 мм Смесь(ЯзС+Т 1)153 Т 11 - 3 мм не подвергается окислению и корроэионно стоек к агрессивным средам. Титан рекомендуется использовать в смеси с карбидом кремния.Соотношение смеси, состоящей из 12-15% титана и 88-85 карбида крем ния, найдено экспериментально. Такое соотношение позволяет снизить в целом электросопротивление всей загрузки в 1,5-2 раза. Произвольное варьирование соотношения металла в 10 загрузке не дает желаемого эффекта очистки, При увеличении содержания металла от 15 и более процентов возможно образование короткого замыкания, во избежание которого требует-ся включение в электрическую цепь дополнительного сопротивления, что приводит к большому расходу электроэнергии. Увеличение...

Номер патента: 947375

Опубликовано: 30.07.1982

Авторы: Архипов, Безумов, Беляев, Вальдман, Голов, Калинин, Немятов, Онищенко, Панков, Приданов, Сафиуллин, Сафонов, Торшин

МПК: E21B 4/02

Метки: бурения, наклонно-направленных, скважин, турбобур-отклонитель

...состоит изкорпуса 1, в котором расположеныстатор 2 и ротор 3 с независимойподвеской 4, шпинделя 5 с полым ваном и опорой 6; кривого переводника 7, соединяюцего корпус 1 со шпинделем 5 и соединительной муфты, состоящей иэ верхнейи нижней полумуфт8 и 9, установленных соответственнона валах ротора и шпинделя. В верхней полумуфте 8 контактные поверхности Выполнены цилиндрическими, а внижней - плоскими, Полумуфты 8 и 9установлены относительно друг друга с осевым зазором ь 3, равным сумме допустимого износа опоры б шпинделя и осевого зазора между ротором истатором, Для прохода промывочнойжидкости из рабочей полости А турбобура через полости полумуфт в полый 35 вал шпинделя в верхней и нижней полу- муфтах выполнены соответственно...

Номер патента: 938248

Опубликовано: 23.06.1982

Авторы: Маслов, Прокопенко, Сафиуллин, Хованский

МПК: G04F 10/00

Метки: временных, интервалов, флюктуаций

...соответствукацие заднемуфронту измеряемых импульсов. Эти импульсы подаются на второй вход триггера 7, опрокидывая его в исходноесостояние. В результате на выходетриггера получаются импульсы, длительность которых меньше дпительностквходных импульсов, а веющна фпюктуаций равна абсолютной величине нестабильности длительности входных импульсов.Сформированный импульс триггерапоступает на входы сумматоров 16 дискриыпитора 12 и на вход линии 9 свыхода которой, задержанный на время,соизмеримое с длительностью импульсатриггера, сигнал подается на вход линии 14, Задержанный последовательнона время 4-. И=Ь,Ь 2: 2Ьь"импульс с каждого из выходов линии 14поступает на вход сумматора 16 своегоблока 15 - й дискриминатора 12. Врезультате на выходах...

Номер патента: 916937

Опубликовано: 30.03.1982

Авторы: Губченко, Гутман, Ергин, Простяков, Пылаев, Сафиуллин, Тир, Шкретов

МПК: F27B 14/10

Метки: индукционной, металлов, плавки, сплавов, тигель

...пропитывают электр.изоляционным составом. 3 91пения с последующей пропиткой заполненного разъема герметиэирующим эпектроизопяционным составом,На чертеже изображена секция тигля,горизонтальный раэрео, Тигель оостоитиз охпаждаемых секций 1, имеющих разем 2.Разъем секции 1 имеет в сеченииформу равнобедренной трапеции, меньшееоснование которой расположено на внутренней поверхности секции 1 и составляет 10100% толщины стенки секции1, угол между боковыми сторонами разьема составляет 90-150,Йпя увеличения прочности оцепленияэлектроизопяционного материала с материалом секции боковые стороны трапециивидного разъема выполнены зубчатымиили с насечками.Выбор геометрических размеров разъема обусловлен требованиями к прочностии герметичности...

Номер патента: 912708

Опубликовано: 15.03.1982

Авторы: Арнопольский, Ахметшина, Гамарник, Каган, Максимов, Сафиуллин

МПК: C04B 25/02

Метки: полимерминеральная, смесь, строительных

...так и водонасыщенным груйтам. Это весьма важное свойство предлагаемого состава . :дает возможность изготавливать его с 2 з использованием грунтов с высокой водонасыщенностью, достигающей .50 и более, в то время как другие полимерные составы не имеют адгезие ФТаблица 1 Компоненты Состав, весА Предлагаемый Известный 11 2 3 Грунт47 62,5 78 45 71 5 75 15 50 20 25 22 20 12,5 3 1 2 1 3,5 3 Иочевино-Формальдегиднаясмола Парафин Кислотный отвердитель 4по отношению к водонасыщенным грунтам, Введение в состав мочевино- форм" альдегидной смолы и парафина позво" ляет сократить время отверждения композиции при отрицательных температурах, что существенно при работах в полевых условиях, особенно для районов Западной Сибири и Севера Тюменской...

Номер патента: 910418

Опубликовано: 07.03.1982

Авторы: Герасимов, Головко, Коган, Сафиуллин, Силенок, Туренко

МПК: B28C 1/04

Метки: включений, глиномешалка, глины, твердых

...очистки в виде дополнительной решетки 8 с отверстиями 9, привода ее вертикального или горизонтального пере мещения 10. Корпус выполнен с приемной камерой 11, размещенной под окном и имеющей шиберную заслонку 12, которая открывается при помощи электродвигателя и реечного при-. 1% вода 13.Глиносмеситель работает следующим образом.Компоненты шихты перемешиваются лопастями 4 и транспортируются к 20 напорным шнекам 5. Шнеки продавливают глину через отверстия Фильтрующих решеток 7 и 8.Камни, посторонние включения, которые поток глины переносит к решет- М ке 7, упираясь в решетку, вследствие ее наклона, продвигаются вниз и через окно 2 вдавливаются в приемную камеру .11, что препятствует образованию перед решеткой 7 "грязевого" зо слоя....

Номер патента: 909287

Опубликовано: 28.02.1982

Авторы: Сафиуллин, Фонарев, Шушарин

МПК: F04B 43/00

Метки: гидромашина

...охватывающим ротор 7 и герметично закрепленным вдоль образующих на поверхности статора 1 и ротора 7 по меньшей мере в двух точках по их окружности с чередованием крепления на статоре 1 и роторе 7. Крепление элемента 9 к статору 1 и ротору 7 осуществлено стержнями 10.Гидромашина работает следующим образом.909287 Формула изобретения 2 3При подаче рабочей среды со стороны одной из торцовых крышек 2, например, со стороны левой по чертежу крышки 2, эта среда поступает через окно 5 диска 3 только в часть из расположенных яо окружности рабочих камер 8, Давление среды создает результирующую силу, действующую на эксцентриковый ротор 7. Линия действия результирующей силы давления проходит через центр ротора 7, Линия действия результирующей силы...

Номер патента: 876958

Опубликовано: 30.10.1981

Авторы: Алчина, Дениченко, Журавлев, Колотов, Пономарчук, Прасолов, Сафиуллин, Сизов, Трапезников, Щипачев

МПК: E21B 33/13, E21B 33/14

Метки: скважин, цементирования

...на фильтре создается перепад давления, равный разности давлений столбов жидкости в затрубном и трубном пространствах. Под влиянием этого перепада цементный раствор подвергается обезвоживанию (уплотнению), причем процесс обезвоживания протекает первоначально на нижней секции фильтра 4 с отверстиями в корпусе.Толщина обезвоженных слоев цемент" ного раствора над фильтром 4 возрас- тает.В радиальном направлении обезвоженная масса достигает стенок скважины, в осевом же направлении фильтрация продолжается. Со временем в процесс обезвоживания вовлекается цементцый раствор, расположенный над секцией фильтра 5.Как во всяком частично обезвоженном слое поровое давление в растворе против этого Фильтра "снижается до значения Ря ., что и приводит...

Номер патента: 876957

Опубликовано: 30.10.1981

Авторы: Алчина, Колотов, Прасолов, Сафиуллин, Щавелев, Щипачев

МПК: E21B 33/13, E21B 33/14

Метки: скважин, цементирования

...фактору) по высоте уплотнения имеет вид гиперболы с максимумом на фильтре. С другой стороны известно,что из цементного уплотнения с большей степенью обезвоживания формируется 20 цементный камень с большей прочностью. Таким образом, чем меньший слой уплотнения от Фильтра, тем большей средней плотностью он обладает. Так например, согласно опытным данным, в уплотнении, полученном на фильтре под действием перепада давления.20 кгс/см , средняя плотность слоя толщиной 15 мм выше средней прочности слоя толщиной 25 мм на 20%.Упругость цементного камня влияетна его способность деформироваться и образовывать каналы на контактах с обсадной колониой и стенками скважины при расклинивающем действии жидкости. Поскольку упругость и прочность камня...

Номер патента: 866122

Опубликовано: 23.09.1981

Авторы: Алексеев, Бикчурин, Калинин, Коснырев, Кузьмин, Сафиуллин, Соломенников, Яншин

МПК: E21B 21/00

Метки: бурения, скважин

...образующей с корпусом кольцевую всасывающую полость, а эжекторы расположены параллельно оси корпуса.На фиг.1 изображено предлагаемое устройство, продольный разрез; на фиг.2 - сечение Д-Д на фиг.1.Устройство для бурения скважин включает породоразрушающий инструмент 1, корпус 2 с осевым каналом 3 и равномерно расположенным поокружности эжекторами 4, каждый из которых состочт из сопел 5 и диффузоров 6, перегородку 7,установленную в осевом канале 3 корпуса 2 ниже эжекторов 4 и образующую с корпусом 2 кольцевую всасывающую полость А. Полость нагнетания Б над диффуэором 6 сообщена с полостью В под инструментом 1 через кольцевой зазор между стенкой скважины и устройством. При этом полость В под инструментом 1 сообщена через канал 8 в...

Номер патента: 861528

Опубликовано: 07.09.1981

Авторы: Журавлев, Мельцер, Прасолов, Сафиуллин, Скворцов, Трапезников

МПК: E21B 21/00, E21B 7/00

Метки: бурения, скважин

...способаое тепловое воздействора на многолетне 20алая скорость проия является повышекорости проходки впородах и сокращеого воздействия на жидкость, причем зак чкаможет производится и рциям чной температурой,Данный способ может быть реализован, например, следующим образом.Бурение в многолетнемерзлых породах под направление и кондуктор производится сначала долотом уменьшенного размера на буровом растворе стемпературой не выше +10 оС. Затемчерез бурильные трубы в скважину закачивают расчетный объем подогретойдо +50 - 70 С жидкости, поднимают бурильный инструмент, заменяют долото нрасширяют скважину до номинальногоразмера,Прокачка подогретой жидкости способствует увеличению механической скорости проходки прн расширении. скважины, что...

Номер патента: 822316

Опубликовано: 15.04.1981

Авторы: Дементьев, Добровольский, Леманов, Прокопенко, Сафиуллин, Смоленский, Шерман

МПК: H03H 9/00

Метки: акустическихволнах, поверхностных, свертки, электрическихсигналов

...металла, например алюминия, 515в виде металлической пленки нанесенна нижнюю поверхность подложки 1 вобласти под параметрическим электродом 3, ограниченной его внешнимиграницами. Источник 5 первичного элек 20тронного пучка, состоящий, например,из подогревного вольфрамового катода6 и источника 7 напряжения, расположен над параметрическим электродом3 выходного преобразователя таким образом, чтобы создаваемый пучок обеспечивал эмиссию вторичных электроновиз всей поверхности пьезоподложки 1под параметрическим электродом 3,Устройство свертки электрическихсигналов на поверхностных акустических волнах работает следующим образом,Сигналы, один из которых является .входным, а второй - опорным, подают-ся на соответствующие входные...
