Номер патента: 792283

Опубликовано: 30.12.1980

Авторы: Емец, Куликов, Прокопенко, Резвицкий, Тереб

МПК: G09G 1/06

Метки: изображения, синхронизации, трубки, экране, электронно-лучевой

...В-триггеров, которые устанавливаются в единичноеили нулевое состояние по переднему фронтувходных импульсов, и состоят из элементовНЕ 11, 12, элементов И - НЕ 13,14, элементовНЕ 15,16 и элементов И - НЕ 17 - 20.Устройство работает следующим образом,На вход 10 устройства поступает напряжение типа "меандр", сформированное из питающей сети, а на входы В-триггеров - кадровые792283 3синхроимпульсы с выхода делителя 8 частоты. В зависимости от того, какой импульс придет раньше во времени, на выходах элемента 3 или 4. формируются пачки импульсов, количество которых пропорционально значению рассогласования частот кадровых синхроимпуль сов и питающей сети.Полученные пачки импульсов поступают на суммирующий или вычитающий входы реверсивного...

Номер патента: 791457

Опубликовано: 30.12.1980

Авторы: Гаркушенко, Гончаренко, Ершов, Прокопенко, Пущаловский, Федоренко, Яковчук

МПК: B22D 37/00

Метки: заливки, литейных, форм

...в них.Целью изобретения является повышение точности дозирования.Поставленная цель достигается тем,что устройство для заливки литейныхформ, включающее поворотно установленный вокруг горизонтальной осиковш с двуия сообщакеэимися камерами,О дополнительно снабжено приводом наклона оси в вертикальной плоскости исвязанным с ним через датчик механизмом сравнения масс отливок,15 На чертеже показано устройство,общий вид.Устройство включает ковш 1, состоящий из двух идентичных сообщаю-цихся камер 2, через разливочные2 О носки 3 которых жидкий металл по желобам 4 поступает в две фсрмы 5 центробежной машины, приемник готовыхотливок 6, механизм 7 сравнения массотливок, датчик угла поворота 8,25 привод 9 наклона оси 10 вокруг полуосей...

Номер патента: 789978

Опубликовано: 23.12.1980

Авторы: Марчук, Прокопенко, Редько, Рогач

МПК: G05F 1/56

Метки: постоянного, стабилизатор

...с токоограничительным резистором 9, коллектор - с общим выводом стабилизатора через светодиод 15 оптрона 16, фотоприемник которого р на основе фототранзистора 17 подключен между коллектором и базой регулирующего транзистора 1.йля согласования характеристик прием. ника 17 света и источника 15 света при-менен ма сш та бируюший уси пи тельны й каскад на транзисторе 18.,Пепочка из диода 13 и резистора 14 улучшает линейность схемы и расширяет диапазон пропорциональной зависимости между приращениями выходного напряжения и зарядного тока корректирующего конденсатора 10.Работа стабилизатора происходит следующим образом.При набросе нагрузки уменьшается выходное напряжение, Это приводит к закрытию транзисторов 4 и 5 усилителя обратной связи,...

Номер патента: 789246

Опубликовано: 23.12.1980

Авторы: Гончаренко, Иванов, Лозенко, Макаренко, Петров, Подольский, Прокопенко, Пущаловский, Стрижевский, Федоренко

МПК: B22D 39/00

Метки: заливки, металла

...5 поворотвй связанный с приводом6 поворота ковша. Шарнирное соединениепопурвм осуществлено на оси 7. Механизм 8 раздвижения расположен между попурамами, при этом цилиндр 9 и шток 10 шарнирно связаны, соответс 1 Меню, с попурамами 2 и 4,3 78 92Устройство работает следующим образомеВ предварительно разогретый горизонтально расположенный поворотный. ковш 3заливается из плавильного агрегата жидкий металл, при этом шток 10 занимаетв цилиндре. 9 среднее положение.По команде оператора или сигналукомандоаппарата, шток 10 перемещаетсяв крайнее нижнее положение, при этомполурама 2 с поворотным ковшом 3 поворачивается на оси 7. После достижения штоком 10 крайнего нижнего положения включается привод 6 поворота ковша, которыйсектОром 5 поворота,...

Номер патента: 788395

Опубликовано: 15.12.1980

Автор: Прокопенко

МПК: H04B 3/04

Метки: канала, коррекции, связи

...15788395 Формула изобретения Составитель Г. Теплова Редактор С. Тимохина Техред А. Бойкас Корректор М. Демчик Заказ 8381/71 Тираж 729 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4ренно фиксируется корреляционный максимум, причем достаточно быстро, что в коррелометре Фея, состоящего из вычитающего блока 7, квадратора 10 и интегратора 11, не всегда возможно. По мере компенсации искажений корректором 5, корреляционный максимум все более увеличивается, а форма главного лепестка функции взаимной корреляции между искаженным и эталонным сигналами становится все более заостренной. При малых линейных искажениях,...

Номер патента: 787296

Опубликовано: 15.12.1980

Автор: Прокопенко

МПК: B65G 39/071

Метки: конвейера, ленты, центрирования

...1, снабженную средним роликом 2 и боковыми роликами 3, поддерживающими рабочуюветвь ленты 4. Рамка 1 подвешена при помощи пары гибких нитей (канатов) 5 и 6, расположенных со стороны набегания ленты на роликоопору, и пары гибких нитей (канатов) 7 и 8, расположенных с противоположной стороны (со стороны сбегания ленты), Концы канатов 5 - 8 жестко прикреплены к рамке. Верхние концы канатов 5 и 6 расположены симметрично оси конвейера, жестко прикреплены к опоре, например, к конструкциям галереи. Расстояние между верхними точками прикрепления канатов 5 и 6 превосходит расстояние между нижними точками крепления. Верхние концы канатов 7 и 8 также жестко крепятся к конструкциям галереи. Рас стояние между верхними точками прикрепления канатов...

Номер патента: 784920

Опубликовано: 07.12.1980

Авторы: Артеменко, Бриллиантов, Зеленин, Курочкин, Литвинов, Медведев, Прокопенко, Репухов

МПК: B03C 1/00

Метки: извлечения, металлических, обнаружения, потока, предметов

...1 - блок-схема устройства; нафиг, 2 - . общий вид устройства.Устройство включает датчики 1, металлоискатель 2, логическую ячейку ИЛИ 3, блок управления 4, .блок питания 5, электромагнитную систему 6.Устройство работает следующим образом.Обнаружение слабомагнитного и немагнитногО металлического предмета 7 в поЗ 0 токе материала 8 осуществляется с помощьюдатчиков 1. При попадании металлического предмета 7 в зону действия датчиков 1, срабатывает металлоискатель 2, сигнал которого через логическую ячейку 3 вызываетвключение блока управления 4, Блок управления 4 включает блок питания 5, нагрузкой которого является обмотка 9 элект- ромагнитной системы 6. При этом электромагнитная система 6 создает бегущее электромагнитное поле...

Номер патента: 781658

Опубликовано: 23.11.1980

Авторы: Бондарчук, Прокопенко, Рипка, Сиротюк

МПК: G01N 1/04

Метки: образцов, почвенных, пробоотборник

...на оси 12 которого посредством шарнира 13 закреплен гидроцилиндр 9Шток 14 ,гидроцилиндра 9 жестко соединен с крышкой 2 цилиндрического корпуса781658 формула изобретения фю 1 рабочего органа, На концах штоков 7 шайбы 6 установлены ограничители 15.Работат,пробоотборник следующим образом.С помощью гидроцилиндра транспорт- ,ного средства (не показаны) пробоотборник устанавливается на поверхности почвы (фиг. 1) . Включают гидроцилиндр 9 на перемещение штока 14 вниз цйлиндрический корпус 1 рабочего органа эадавливается в почву до полного заполнения образцов. При этом поступающий в расположенные внутри .цйаиндрического корпуса 1 раэрезные Втулки 4 образец почвы деформирует их в радиальном направлении, прижимая к стенкам...

Номер патента: 780034

Опубликовано: 15.11.1980

Авторы: Конарев, Полященко, Прокопенко, Шандрин

МПК: G11C 7/00

Метки: информации, неразрушающего, считывания

...спада предццущего.Целью изобретения является повышение скорости считывания,20 Эта цель достигается тем, чтоформирование фронта каждого импульса адресного тока производят завремя спада предыдущего Импульсаадресного тока.25 Предложенный способ считыванияиллюстрируется диаграммой импульсов, показанной на чертеже.При возрастании и при убыванииимпульсов адресного тока, подавае 30 мых в числовые обмотки элементовпамяти, в каждой из разрядных обмоток наводится ЭДС, полярность которой определяется содержащейся в соответствующем элементе памяти-информацией. В каждой из разрядных об.моток направления ЭДС"противойоложны при возрастании и при убывании адресного тока. Если по адресам АА в разряде "К" содержится, например, информация 0,1,1,0,0, то...

Номер патента: 777790

Опубликовано: 07.11.1980

Авторы: Гольц, Литвин, Прокопенко, Цыганский

МПК: H02P 13/16

Метки: преобразователем

...потери в нем и темсамым повысить КПД широтно-импульсного преобразователя. Понижение частотыкоммутации, поскольку оно не сопровождается изменением частоты колебаний тактового генератора, не приводит к изменениюпорогов срабатывания широтно-импульсного модулятора. Уменьшение потерь в коммутирующем устройстве может быть весьмазначительным, так как понижение частотыкоммутации, равное коэффициенту деленияделителя частоты, может быть достаточнобольшим.На чертеже показана блок-схема устройства.Усилитель входного сигнала 1 и тактовый генератор 2 подсоединены к формирователю импульсов управления рабочимитиристорами 3.Формирователь 3, показанный в видеблока, состоит из пороговых устройств, которые вместе с тактовым генератором образуют...

Номер патента: 777548

Опубликовано: 07.11.1980

Авторы: Кузема, Лукашев, Петренко, Прокопенко

МПК: G01N 3/22

Метки: испытания, прочность

...при постоянном не зависящем от внешних условий соотношении скоростей деформирования образца. Для этого включают систему контроля на соответствующий режим, при котором приводится в действие электродвигатель 6, вращающий винт 10.При установившихся внешних условиях гайка 12 остается неподвижной или вращается с постоянной скоростью, а винт 10, вращаясь, одновременно закручивает и вызывает осевую деформацию активной тяги 4 и, соответственно, образца. Скорость вращения электродвигателя 6 задается программирующим устройством 20 через регулятор 23 оборотов. При неустановившихся внешних условиях, например в начальной стадии нагружения образца, когда изменяется величина упругих деформаций тяг или при переменном температурном режиме, вызывающем...

Номер патента: 777072

Опубликовано: 07.11.1980

Авторы: Горюшин, Кисин, Приставко, Прокопенко, Седунов

МПК: C21D 7/06

Метки: поверхностного, упрочнения

...5 10 15 17 41 55 28 80 107 5 10 15 23 39 48 40 72 92 5 10 15 41 64 75 79 111 139 55 60 65 24 61 97 5 10 15 11 27 43 лостном стенде фирмы Шенк. Изгибающий знакопеременный крутящий момент подавали от 250 до 400 кгм.Результаты сравнительных испытаний легковых полуосей обработанных двумя способами представлены в табл, 1. Сравнительный анализ результатов показал, что полуоси, обработанные по предложенному способу, более чем в 4 раза долговечнее, чем по прототипу. Износостойкость определяли на образцах, вырезанных из полуосей, Испытание проводили на испытательной машине МИМ. Замер потерь веса осуществляли после каждых 10000 циклов.Результаты испытания образцов на износ, вырезанных из полуосей легкого автомобиля ЗИЛ, приведены в табл. 2. Из...

Номер патента: 773431

Опубликовано: 23.10.1980

Авторы: Береславский, Переверзов, Прокопенко

Метки: вращающихся, измерительной, информации, передачи

...Фиг. 1 представлено устройство реализующее способ передачи измерительной информации с вращающихся деталей на Фиг. 2 - принципиальная схема устройства.Устройство передачи измерительной информации с вращающихся деталей содержит питающий вращающийся токосьемник 1, параметрический датчик 2, включенный в мостовую схему 3, блок 4 Формирования вспомогательного напряжения и выходной вращающийся токосъемник 5, Питающий вращающийся токосъемник 1 и выходной вращающийся токосъемник 5 содержат вращающиеся обмотки 6,7 и неподвижные обмотки 8 и 9. Мостовая схема 3 имеет измерительную диагональ 10.Дополнительная обмотка 11 со средней точкой 12 образует с резистором 13 и конденсатором 14 фаэосдвигающую цепь 15, причем общая точка 16 резистора 13...

Номер патента: 773176

Опубликовано: 23.10.1980

Авторы: Вальковский, Ковернинский, Крылатов, Прокопенко, Страх

МПК: D21H 1/36

Метки: бумаги, упаковочной

...что повышение температуры снижает вязкость пропиточной смеси, что способствует более быстрому и глубокому проникновению компонентов в микро- и субмикропористую структуру бум аги-основы.ле При использовании расплава гача при температуре выше 90 С существенного снижения паропроницаемости не наблюдается и одновременно повышается загазованность в зоне работы пропиточных машин. Поэтому повышение температуры выше 90 С оказалось нецелесообразным.Использование дистиллятного гача в качестве пропиточной смеси позволяет существенно снизить себестоимость упаковочной бумаги как за счет разницы в стоимости тонны известного пропитывающего состава, так и за счет снижения удельного расхода пропиточной смеси, поскольку для достижения одних и тех же...

Номер патента: 768795

Опубликовано: 07.10.1980

Авторы: Марковская, Миклашевич, Мостицкий, Перков, Прокопенко, Худзинский

МПК: C09K 5/04, C09K 5/08

Метки: агент, холодильный

...а именно к составам рабочих смесей для охлаждения различныхустройств с помощью замкнутых дроссельных регенеративных циклов до низкихтемператур (порядка 193 - 145 К), в том числе до температуры кипения жидкого фреона-етрафторметана).Известны холодильные атенты для дроссельных регейеративных циклов; представ ляющие собой азот-фреоновые смеси Ц.Указанные холодильные агенты используются в дроссельных регенеративных циклах для получения температур в диапазоне 65 -100 К при рабочем давлении 70 - 120 кгlсм.Наиболее близким по технической сущности и достигаемому резулЪтату явдяется холодильный атент - фреон21.%ц20 Фреон20 - 25Пропилеи 30 - 62Изобутан ОстальноеДанный хладагент обеспечивает минимальнуй температуруохлаждения, близкую к...

Номер патента: 764099

Опубликовано: 15.09.1980

Авторы: Анисимов, Капитонов, Прокопенко

МПК: H03F 3/45

Метки: дифференциальный, усилитель

...Установившаяся разность напряжений эмиттер-база транзистора 14 незначительно отличается от своей первоначальной величины вследствие того, что эмиттерный ток транзистора 14 поддерживается постоянным за счет стабилизирующего действия глубокой отрицательной обратной связи по синфазному сигналу. Таким образом, падение напряжения на резисторе 5 и, следовательно, напряжение коллектор- база транзисторов 1, 2 остаются постоянными в широком диапазоне изменения входного синфазного сигнала, что обусловливает высокие значения коэффициента подавления синфазных сигналов. При отрицательной полярности входногосинфазного напряжения дифференциальный усилитель работает аналогичным образом,за исключением того, что приращение синфазного сигнала...

Номер патента: 752713

Опубликовано: 30.07.1980

Авторы: Омельченко, Пожидаев, Прокопенко, Шорин

МПК: H02P 5/16

Метки: реверсивный, электропривод

...базовая цепь транзистора 6 обесточены, вследствие чего открытое состояние транзистора 20 в этом случае лишь исключает режим оторванной 5 10 .5 20 25 30 35 40 45 50 55 60 65 базы транзистора 6, и последний находится в закрытом состоянии. При этом транзистор 19 будет заперт, так как его база и эмиттер имеют практически один и тот же потенциал (сопротивление резистора 21 на 2 - 3 порядка больше сопротивления резистора 23).Описанное состояние системы устойчиво до тех пор, пока не изменится полярность сигнала управления. В момент изменения полярности управляющего сигнала (этому соответствует полярность, указанная на зажимах 11, 12 в скобках) ранее открытые транзисторы 4, 14, 5 закроются. Откроются транзисторы 13, 3. Образуется контур...

Номер патента: 750110

Опубликовано: 23.07.1980

Авторы: Белинский, Густилин, Курышко, Прокопенко

МПК: E21F 9/00

Метки: искробезопасный, источник, питания

...ЗОанод и управляющий электрод которогосоединен:1 цепочко 11 11 з послецевателы 10соединенных диода 5 и сгабилитропа 6,тиристора 7 эщиты, катод и упрае 5 ляюЩИй ЭЛЕКТРОД КОТОРОГО СОЕДИ 11811 Ы ЧЕРЕЗ 35Ехэмерительцый резистор 8 зс 1 ряднь 1 й К 011 -ц 8 нсатор 9, 1511 лючеехный междУ анодамцтхерист 01 эоех Отсекаюцхх 1 й диОд 10, в 1 слючс 11 ный пОследОиательно с Одехим из выхсхдных проводов и блокировочный конденса Птор 11 вкл 10 ченхи.1 й параллельно вьходным зажимом, анод тиристора восстановления через резистор 3 соединен с коллектором трае 13 исгОра 12, эмитте 1 котОрого соедннен с пеложителькьЕМ полюсом 45источника пОстОйннОГО тока а база через последовагельно соединенные резистор13 и стабилитрон 14 соединена с анодом тиристора...

Номер патента: 746570

Опубликовано: 05.07.1980

Авторы: Марчук, Прокопенко, Редько, Рогач

МПК: G06G 7/12

Метки: операционный, усилитель

...частотной характеристикой )тто площадь усиления и 1 усилителя на большом сигнале не уменыпатся иимеют такие значения, как и при малыхприращениях входного напряжения, Следовательно, максимальная скорость нарастания выходного сигнала чсилителя сосмещенной логарифмической амплитудночастотной характеристикой не хуже, чемдля кривой й .ЮТаким образом, степень смещения логарифмической амплитудно-частотной характеристики вправо разная при разныхамплитудах 0 в , Чем выше 0 втембольше изменяется постоянная времени 45усилителя,В предлагаемом усилителе постояннаявремени изменяется за счет измененияпрямо пропорционально модулю Овх проводимости фоторезистора 7 оптрона 5.Вы опрямитель 6 преобразует модуль входного напряжения в ток светодиода 8...

Номер патента: 745414

Опубликовано: 05.07.1980

Авторы: Мысак, Пискозуб, Прокопенко, Яцышин

МПК: A01C 23/02

Метки: внесения, жидких, удобрений

...3. И. Пискозуб и Г. Я. Мыса На фиг. 1 изображе сна фиг. 2 - сечение А- ф, фнож устройства.Устройство состоит из рамы 1 секцс опорно-прокатывающим катком 3, ножимеющего прямолинейный 5 и криволиный 6 участки и снабженного в нижнейти кротователем 7. Нож смонтирован наме посредством шарнира 8 и жесткодинен с рычагом 9, который соединен т10 с пружиной 11. К тыльной части нприварен трубопровод 12 для подвода урений. Величина радиуса, по которомуполнен дугообразный участок ножа, нахося в пределах 25К30 см при глуб.1 внесения Ь (12 см, Расстояние 00 является шириной ножа, которая постоянна по глубине, т.е. 00 -- аа = аа и т,д.Работа устройства осуществляется следующим образом.Отрегулировав глубину внесения при помощи опорно-прокатывающего...

Номер патента: 742924

Опубликовано: 25.06.1980

Авторы: Борисова, Золотовский, Коробков, Прокопенко

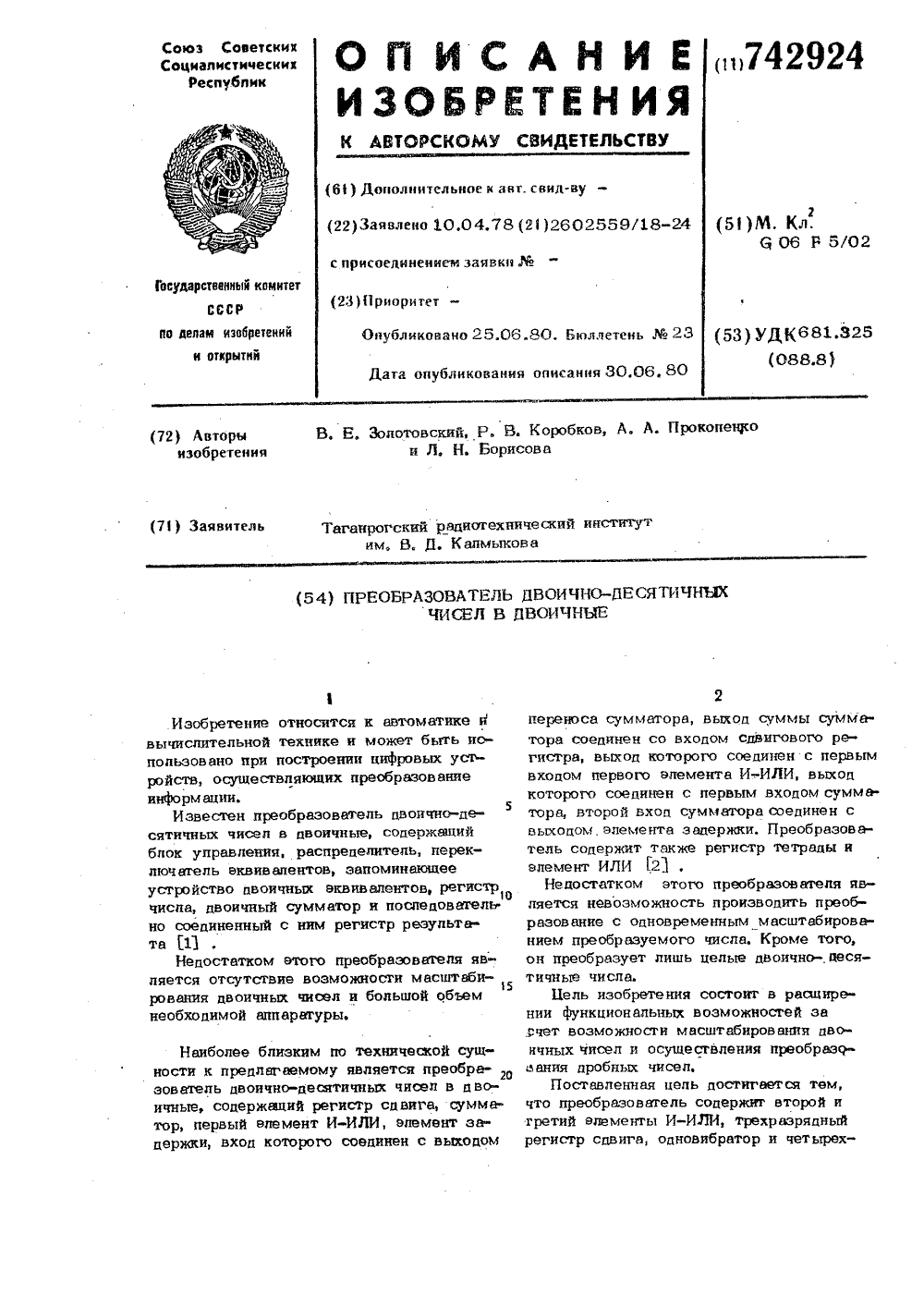

МПК: G06F 5/02

Метки: двоично-десятичных, двоичные, чисел

...на трехразрчдный регистр 7 сдвига, на синхровход с которого непрерывно следуют спвигающие тактовые импульсы (ТИ). Однако информация снимаемая с выходов регистра 7, заблокирована от дальнейшего прохождения на входы сумматора отсутствием тетрады и нулевым состоянием одновибратора 9. Кроме того, и на выходах регистра 8 нули, С подачей первой (старшей) тетрады на вход одновибратора 9 поступает потегдиал "подачаФормула изобретения4 Ц Преобразователь двоично-десятичных чисел в двоичные, содержащий регистр сдвига, сумматор, первый элемент И-ИЛИ, алемент задержки, вход которого соединен с выходом переноса сумматора, выход суммы сумматора соединен со входом сдвигового регистра, выход юторого соединен с первым входом первого элемента И-ИЛИ,...

Номер патента: 741436

Опубликовано: 15.06.1980

Авторы: Гончаров, Дубров, Прокопенко, Соколов

МПК: H03K 5/01

Метки: подавления, помех

...устанавливается в 1 и появляется сигнална выходе 8 устройства. Как толькосигнал на входе б станет равным нулюс приходом первого импульса тактовой частоты триггер 4 устанавливается в О, а при поступлении второ Ого импульса тактовой частоты устанавливается в фО триггер 5 и сниметсм сигнал на выходе 8 устройства.Если на шине б присутствует импульсная помеха, высокий уровень которой совпадает с импульсом тактовой частоты, триггер 4 устанавливается в 1. Как только уровень помехи станет нулевым, триггер 4 через иннертор 1 и элемент 3 совпадения устанавливается н нулевое состояние.С приходом второго импульса тактовой частоты триггер 5 не изменяет своего состояния,т. е. помеха на входеустройства не проходит на выход. Это касается и многократной...

Номер патента: 741099

Опубликовано: 15.06.1980

Авторы: Алексюк, Волощенко, Кузема, Петренко, Прокопенко

МПК: G01N 3/18

Метки: испытаний, напряженном, образцов, ползучесть, сложном, состоянии

...деформаций, на которые через окно 3 визируется оптический измеритель деформации 12, установленный на стойке 5 внекорпуса 1.45На платформе 13, установленной в корпусе 1 с возможноетью поворота, размещены электропечь 8 с образцом 9,экстензометрические стержни 10 с визуальными индикаторами 11, зеркало 1450для осмотра визуальных индикаторов 11и механизм поворота платформы 13 изеркала 14. Механизм поворота платформыи зеркала (фиг, 2) закреплен на платформе 13 и выполнен в виде венцовойшестерни 15, закрепленной в корпусе 1,трех промежуточных шестерен 16, 17 и18, винта 19 с упором 20, ведущейшестерни 21, связанной с приводом 22,9 4и ведомой шестерни 23, на оси которойпод углом к ней расположено зеркало 14.Первая промежуточная шестерня 16...

Номер патента: 739181

Опубликовано: 05.06.1980

Автор: Прокопенко

МПК: E02D 5/74

Метки: анкер

...сферической.На фиг. 1 изображен вертикальный разрез описываемого анкера при совпадении осевой скважиьи и стержня; на фиг. 2 - то же, но при несовпадении осей скважины и стержня.Анкер содержит стержень 1, нижняя расширительная часть которого выполнена в виде сферы 2. Сферическая расширительная часть взаимодействует с клиновыми распорнь м щеками 3, которые соединены между собой упр,тим кольцом 4. Распорные щеки упираются в боковую поверхность скважины 5, образованной в бетонном фундаменте. Прикрепляемый элемент 6 металлоконструк. Гаврищукриц Корректор В. БПодписноекомитета СССРи открытийшская наб., д. 45од, ул. Гроектная, 4 Составитель ГТехред К. ШуфТираж 13ударственногоизобретенийЖ 35, Рауент г. Уигор Редактор В. Смирягизаказ 292/28НИ...

Номер патента: 737436

Опубликовано: 30.05.1980

Авторы: Горенштейн, Клюшников, Прокопенко, Раемская, Филимонова, Шмидт

МПК: C11C 3/12

Метки: гидрогенизации, жиров, масел, растительных

...цвета по сравнению с гидркрованием без детоксикантов,Повышается газонасыщенность реакционной массы что улучшает условия насыщения диеновых связей, Сокращаетсявремя гидрирования при большей глубиненасыщения при лучшем качестве гидрогенизата.Пример ы,В лабораторном автоклаве емкостью500 мл гидрируется 200 мл свиного топленого жира, со следующими показателя-ми; температура плавления 38,5 С, иодное число 60,02, кислотное число0,2 мгКОН,7436 фтребует дополнительной рафинации (максимальное кислотное число гидрогениэата 0,6 мг КОН при вводе 0,5% отбельной земли +1,0% асбеста) и отбелки(цвет гидрогенизата 1-2 по цветомеруВНИИЖ - 18),Только применяя в совокупности асбест и отбеливатепи удалось получить 10 гидрогенизат, который может быть...

Номер патента: 737429

Опубликовано: 30.05.1980

Авторы: Бардышев, Гущо, Красиева, Крылатов, Крюк, Прокопенко, Страх

МПК: C09F 1/02

Метки: канифоли, осветления

...размягчения 50 С.Выход 98%,Отгоняют,%: вода 0,9; масла 0,9.П р и м е р 4. Процесс проводятаналогично примеру 1, но осветлениюподвергают канифоль талловую марки3-К с кислотным числом 160 мг/гои температурой размягчения 62 С, а вкачестве осветляющего агента используйт1,5 вес.ч. сульфита натрия (в началепроцесса вносят О, 75 вес.ч. агента изатем дважды по 0,37 вес,ч) и выдерживают массу при 270 С в течениео30 мин. Получают осветленную канифольмарки М- К (на две марки выше исходной канифоли) с кислотным числом147 мгlг и температурой размягчения65 С,Выход осветленной канифоли 99%.Отгоняют 0,9% воды.П р и м е р 5. При нагревании экстракционной канифоли Марки Е с кислотным числом 156 мг/г, числом омыления167, температурой...

Номер патента: 736358

Опубликовано: 25.05.1980

Авторы: Прокопенко, Редько

МПК: H03F 3/45

Метки: дифференциальный, усилитель

...через резистор 10 складываетсяиз двух составдяющих"со ="18-Агде с/ = 0,98-0,99 - коэффициент передачи тока эмиттера транзистора7.Напряжение на первом выходе усидитепя ( живых.1 ), обусповленное подачейсинфазного сигнала на вход, равно:рыхл = Ус ,о"хс я+ ЬсСледовательно коэффициент усилениясинфазного сигнапа К , предлагаемогоустройства равен,ас /вс/У, КУ у )где у,: ;", у,- и-По опредедению коэффициент подавления входных синфаэных сигналов Кп.с,.дифференциапьного усилителя определяется формулойКп,сср, = Кус /Ку 5где К 55 - коэффициент усипения входноно дифференциального напряжения.Для рассматриваемого случаяКИ =1 о / .1+й .), где1 - входные сопротивления транзисторов1 и 2 в схеме собшей базой.Следовательно, К,рйй,)Р, -Х,).Если У, = У...

Номер патента: 733565

Опубликовано: 15.05.1980

Авторы: Козубов, Некраш, Пименов, Прокопенко, Ченцов

МПК: A01G 25/00

Метки: жидкости, распылитель

...с разными углами наклона образующей конической поверхности.На фиг. 1 представлен распылительжидкости, общий вид; на фиг, 2, 3развертки боковой поверхности пустотелого цилиндра, на которых показанытраектории движения потоков жидкостипри вращении распылителя в разныестороны.Распылитель жидкости состоит изнескольких конических чаш 1, установленных друг над другом на одной осиаксиально; пустотелого цилиндра 2,расположенного на уровне нижней чашии имеющего питающие каналы 3, выполненные в его стенках.Входные отверстия 4 питающих каналов 3 расположены на одном уровне набоковых стенках цилиндра 2, а выходные отверстия 5 каналов - на разныхуровнях против соответствующих чаш 1,выполненных с разными углами наклонаобразующей конической...

Номер патента: 732620

Опубликовано: 05.05.1980

Авторы: Бугасов, Кащук, Палийчук, Прокопенко

МПК: F22G 5/12

Метки: блоков, пара, промперегрева, пусковых, режимах, температуры, энергетических

...впрыскиваемой воды из парового потока, появляются так называех;ые, мокрье пятна, из-за которых образуется перепад температур по металлу паропроводов в 200 -250 С, что значительно сокращает срок сл. жбьуказанных участков.Целью изобгетсния является повышение надеж иост.Поставленная цель достигается тем, что в качестве охлаждающей среды используют насыщенный пар из растопочного расширителя.Растопочный расширитель является неотъемлемой частью пусковой схемы блоков с прямоточнымн котлами и предназначен для частичной утилизации тепла среды, сбрасывае;ой после радиационных поверхностей нагрева в процессе пуска отла. Пар из расшипителя может подаваься В деаэ(затор и конденсатор турбины. Проведенные расчеты показали, что при смешении...

Номер патента: 731602

Опубликовано: 30.04.1980

Авторы: Прокопенко, Шестунин

МПК: H04B 3/04

Метки: канала, коррекции, связи

...задержкой, блоквычислений, второй формирующий фильтр 8, управляемый генератор 9 псевдослучайной последовательности, генератор 10 импульсов опробования, аналого-цифровой преобразователь 11, дополнительный аналого-цифровой преобразователь 12 и канал 13 связи.Устройство работает следующим образом,С выхода гармонического корректора 5 искаженный шумоподобный сигнал в аналоговой форме поступает на аналого-цифровой преобразователь 11, где он кванту- ется во времени и кодируется и в виде числа в параллельном коде поступает на блок 7. На другой вход блока 7 с выхода дополнительного аналого-цифрового преобразователя 12 поступает регенерированный синхронный сигнал также в виде числа, Числа на выходах аналого-цифровых преобразователей 11 и 12...
