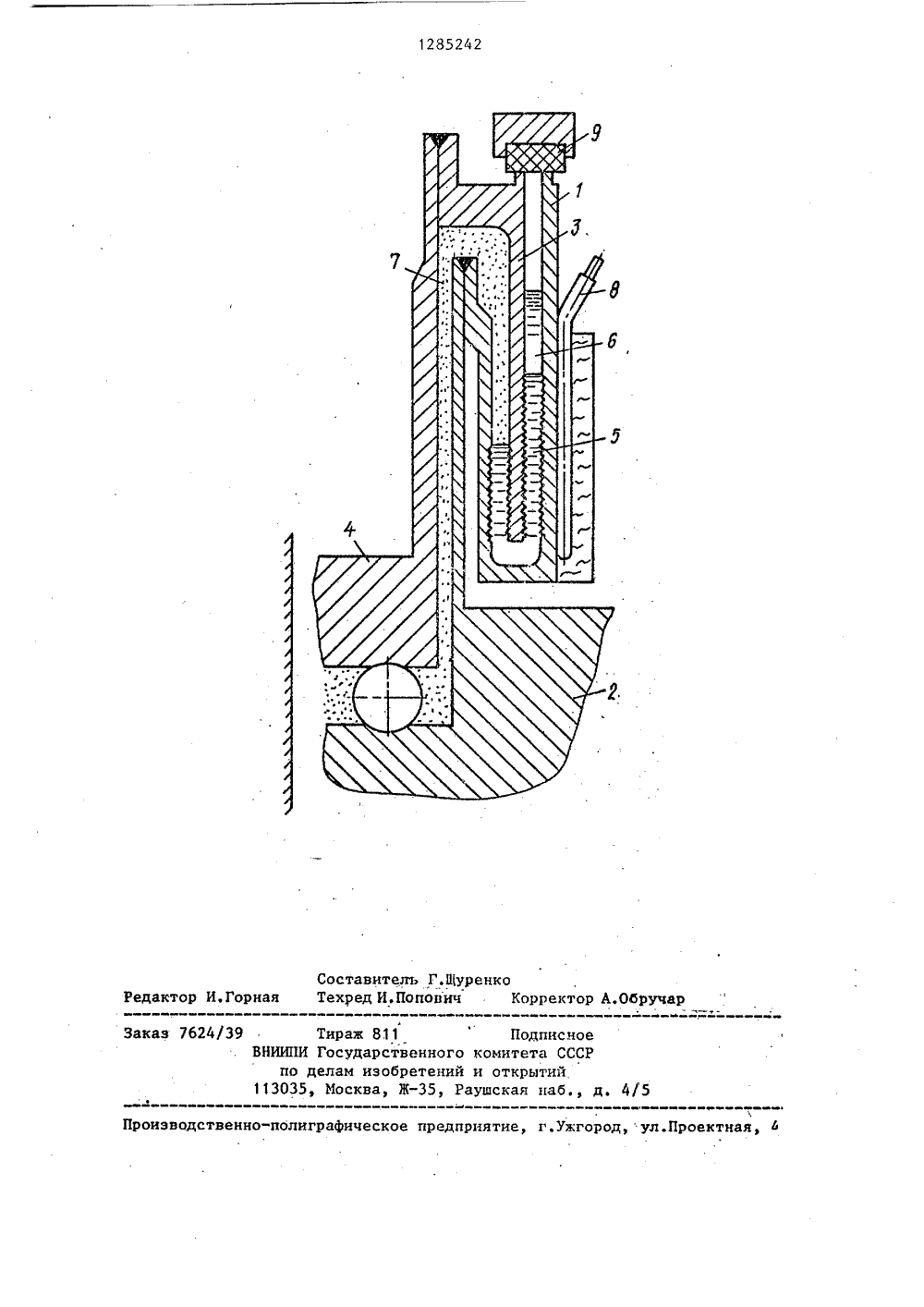

СООЗ СОНЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК контакта стеноксо сплавом при плотнение со кольцевой р акрепленныекк м т СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(57) Изобретение относится к уплотнительной технике и может быть использовано для герметизации крупногабаритных сосудов, работающих приизбыточном давлении. Цель изобретения - снижение трудоемкости изготовлення и повышение надежности герметизации за счет повышения плотности ванны и разделителяго затвердевании.жит кольцевую ваннуелитель, герметичноэлементах уплотняемого соединения. Разделитель номе в полость ванны, заполненную эвте тическим сплавом оЛово - висмут. Поверхности ванны и разделителя, к тактирующие со сплавом, имеют вол ,нистый профиль, образованный коль цевьпа канавками или винтовой рез бой, Уплотнение снабжено нагреват лями, поддерживающими сплав в жид состоянии, При отключении нагревателей сплав затвердевает и при это расширяется. При расширении сплавсдвигается относительно волнистых стенок ванны и разделителя и упло . ляется по поверхностямсоприкосновения с ними. 2 з.п. ф-лы, 1 пл.Изобретение относится к уплотнительной технике и может быть использовано для герметизации крупногабаритных сосудов, в частности корпусов атомных реакторов, работающих при 5 избыточном давлении.Цель изобретения - снижение трудоемкости изготовления и повышение герметизации за счет повышения плотности контакта стенок ванны и разделителя со сплавом при его затвердевании.На чертеже изображено предлагаемоу уплотнение.Уплотнение содержит неподвижную кольцевую ванну 1, герметично закрепленную на корпусе атомного реактора 2, и кольцевой разделитель 3, герметично закрепленный на крышке корпусаго 4. Разделитель 3 помещен в полость , ванны, заполненной герметизирующим звтектическим сплавом 5 олово - висмут, который от окисления в наружной щели защищен защитной жидкостью 6. 25 Внутрення щель заполнена инертным газом 7, например аргоном. Для расплавления сплава и поддержания его в жидком состоянии на наружной поверхности ванны смонтированы электро нагреватели 8. На случай протечек газа иэ внутренней полости корпуса ядерного реактора через замороженный сплав на гидрозатворе смонтировано дублирующее уплотнение 9.Поверхности ванны и разделителя, контактирующие со сплавом, имеют волнистый профиль, образованный кольцевыми проточками или резьбой. Шаг . и профиль резьбы или канавок опреде р ляются из расчета на прочность сплава в твердом состоянии в местах контакта его со стенками и зависят от габаритов уплотнения и материала, из которого изготовлены ванны и разделитель. Уплотнение работает следующим образом.При перегрузке реактора сплав 5 олово - висмут находится в расплавленном состоянии, которое обеспечивается работой электронагревателей 8. Дублирующее уплотнение 9 приподнято, и крышка корпуса 4 с разделителем 3 может свободно поворачиваться относительно ванны 1, закрепленной на корпусе реактора 2. При отключении электронагревателей 8 звтектический сплав 5 олово - висмут остывает, эатвердевает и при этом расширяется, При расширенйи сплав сдвигается относительно волнистых стенок ванны и разделителя и уплотняется по поверхностям соприкосновения с ними.Таким образом, в твердом, "замороженном" состоянии сплав образует реэьбовую пару со стенками ванны и разделителя, затянутую с натягом, чем и обеспечивается надежная герметизация внутренней полости реактора.Формула изо бр ет ения1. Уплотнение, содержащее образующие затвор ванну, заполненную звтектическим сплавом олова с висмутом, и разделитель, погруженный в него, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости и повышения надежности герметизации, поверхности ванны и разделителя, кон" тактирующие со сплавом, выполнены волнистого профиля.2. Уплотнение по п.1, о т л ич а ю щ е е с я.тем, что волнистый профиль образован кольцевыми параллельными канавками.3, Уплотнение по п,1, о т л и - ч а ю щ е е с я тем, что волнистый профиль образован винтовой резьбой.1285242 Составитель Г,Щуря Техред И. Попович едактор И.Г ректор А.Обр 24 39 ака Производственно-полиграфическое предприятие, г.уъгород, ул.Проектная,Тираж 811 НИИПИ Государственн по делам изобрете 13035, Москва, Ж
