Номер патента: 1134797

Опубликовано: 15.01.1985

Авторы: Ковалевская, Кубил, Пак, Скогорев, Шевченко

МПК: F04D 17/08

Метки: вентилятор, центробежный

...попадание части очищенного воздуха в пылевой отсек вентилятора.Целью изобретения является повышение эффективности очистки при работе венти лятора на запыленном потоке воздуха.Указанная цель достигается тем, что центробежный вентилятор, содержащий спиральный корпус, жесткую перегородку, разделяющую корпус на два отсека, и установленное в корпусе рабочее колесо с устройством для отклонения пылевых частиц к основному диску, снабжен приводным механизмом, а перегородка выполнена с гибкой внутренней кольцевой мембраной, обращенной к рабочему колесу и кинематически зо связанной с приводным механизмом.На фиг. 1 показан центробежный вентилятор, продольный разрез; на фиг. 2 узел А на фиг. 1; на фиг. 3 - вид Б на фиг. 1. Центробежный...

Номер патента: 1134608

Опубликовано: 15.01.1985

Авторы: Жаворонков, Зинченко, Катенин, Климов, Молчанов, Пак, Парфенов, Синельников, Тишков, Югов

МПК: C21C 5/28

Метки: выплавки, конвертере, низкоуглеродистой, стали

...МпСО,способствуют более полному усвоениюизвести шлаком, увеличению основностишлака и снижению содержания фосфораи серы в стали.Ввод обычной окисной руды в конвертер, вместо карбонатной марганцевой руды, хотя и повышает степеньусвоения извести за счет вводав ее составе окислов марганца, однако не может обеспечить интенсивноеобезуглероживание в заключительномпериоде продувки при выплавке низкоуглеродистых марок сталей и получение более низких концентрацийуглерода в металле по окончании продувки.Карбонатные марганцевые руды необходимо вводить в конвертер присодержании 0,03-0,07 Ж углерода в металле.Ввод карбонатной марганцевой рудыпри содержании углерода в металлеменее 0,037 не рекомендуется вследствие того, что не обеспечиваетсяэффективное...

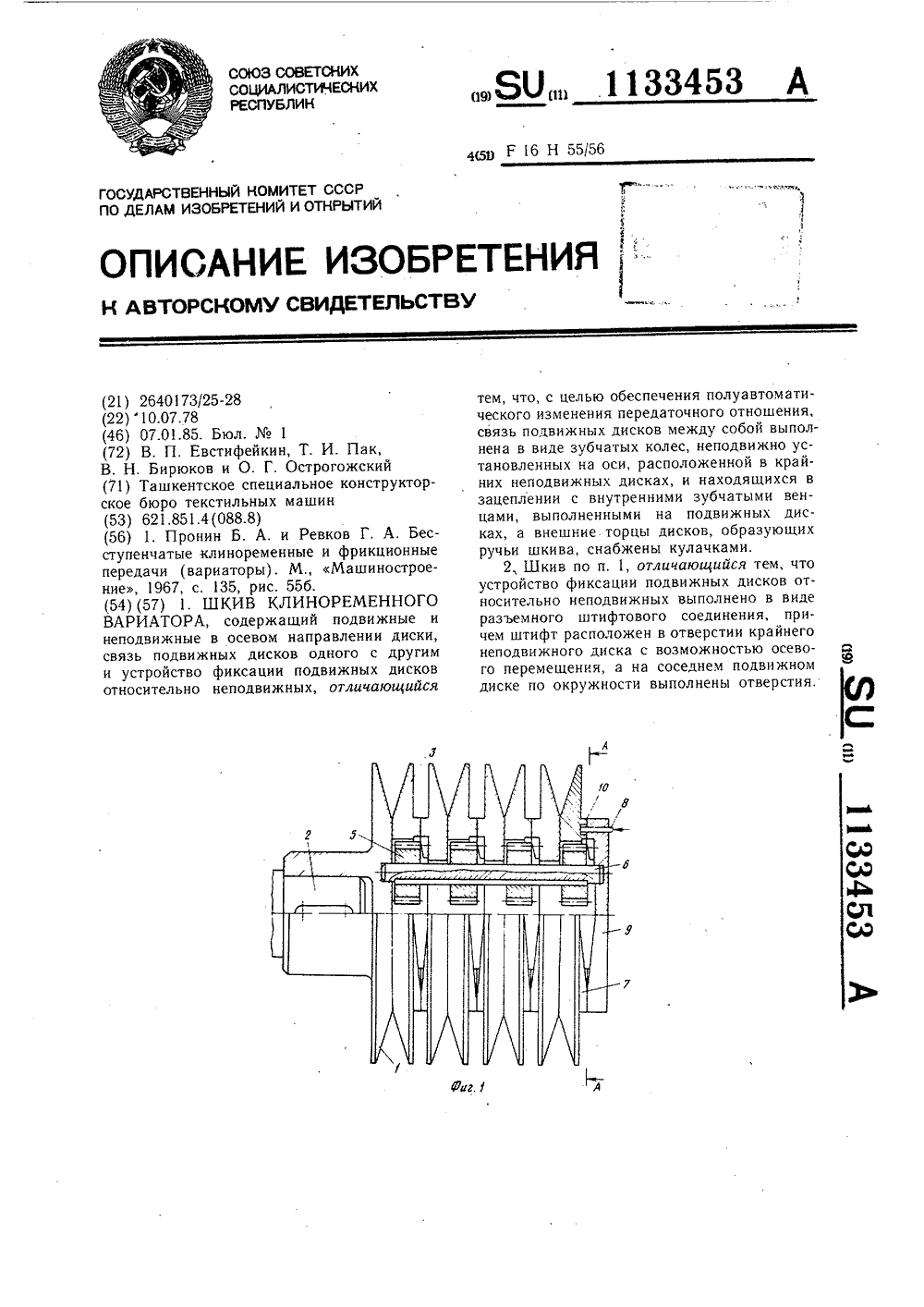

Номер патента: 1133453

Опубликовано: 07.01.1985

Авторы: Бирюков, Евстифейкин, Острогожский, Пак

МПК: F16H 55/56

Метки: вариатора, клиноременного, шкив

...дисках, и находящихся в зацеплении с внутренними зубчатыми венцами,выполненными на подвижных дисках, авнешние торцы дисков, образующих ручьишкива, снабжены кулачками.Кроме того, устройство фиксации подвижных дисков относительно неподвижных может быть выполнено в виде разъемного штифтового соединения, причем штифт расположен в отверстии крайнего неподвижного диска с возможностью осевого перемещения, ана соседнем подвижном диске по окружностивыполнены отверстия,На фиг. 1 показан предлагаемый шкив, частичный продольный разрез (шкивы в сдвинутом положении); на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2 (шкивы в раздвинутом положении); на фиг. 4 - подвижной диск с зубчатым зацеплением и двумя парами наклонных...

Номер патента: 1133443

Опубликовано: 07.01.1985

Авторы: Бирюков, Евстифейкин, Острогожский, Пак

МПК: F16H 9/14

Метки: вариатор, клиноременный, раздвижным, шкивом

...- управление време- З 0нем изменения скорости приводимого рабочего органа,Указанная цель достигается тем, что клиноременный вариатор, содержащий вал,размещенные на нем неподвижный и подвижный в осевом направлении диски и направляющую для осевого перемещения подвижного диска, расположенную под угломк его оси вращения, снабжен тормозом,подвижный диск составлен из двух частей,одна из которых установлена относительно 40другой с возможностью вращения и взаимодействия с ремнем, а другая часть соединена с направляющей и взаимодействует с тормозом.На фиг. 1 изображен клиноременный вариатор со сдвинутыми дисками щкива; на фиг, 2- то же, в момент раздвижки шкива; на фиг. 3 - то же, в раздвинутом положе.нии,Клиноременный вариатор содержит...

Номер патента: 1130593

Опубликовано: 23.12.1984

Авторы: Каспер, Лощенов, Мехтиев, Пак, Рзаев

МПК: C10G 33/00

Метки: деэмульгатора, дозирования, нефти, подготовки, процесса, установке

...12 соотношения, выключающего реле 13, исполнительного механизма 14, датчика 15 расхода, вторичного прибора 16, исполнительного механиз-ма 17.Способ осуществляется следующим образом.Мерник 1 по трубопроводу 2 периодически заполняется деэмульгатором. С выхода меринка деэмульгатор по трубопроводу 3 поступает в насос 4 с постоянной производительностью. На выходе насоса деэмульгатор раз деляют на два потока. Первый поток деэмульгатора по трубопроводу 5 поступает в трубопровод 6 для смешения с нефтяной эмульсией, а второй по байпасу 7 возвращается на выход мерника 1 для смешения с деэмульгатором, поступающим в насос 4.Уровень деэмульгатора в меринке измеряется датчиком 8 и вторичным прибором 9. Выходной сигнал одновременно поступает в...

Номер патента: 1125387

Опубликовано: 23.11.1984

Авторы: Камбаков, Пак, Сванбаев, Хакимжанов

МПК: E21F 7/00

Метки: дегазации, пластов, угольных

...этой системы группу скважин 2используют для подачи нагретой жид кости, например воды, и сжатоговоздуха. Другую группу скважин 3,расположенную между скважинами 2,используют для отсоса газа из уголь-ного пласта. Герметизаторы скважин 2подсоединяют к напорному водопроводу 4 и воздухопроводу 5, а герметиэаторы скважин 3. - к вакуумной ма"гистрали б. Нагрев жидкости производят предварительно на поверхностишахты и подают по напорному водопроводу 4, Затем через герметизаторыскважин 2 одновременно производятнагнетание жидкости, нагретой до60-80 С, и подачу сжатого воздухаоиз воздухопровода 5 для аэрации потока нагретой жидкости, Одновременно с этим производят отсос газа изскважин 3 вакуум-насосом 7. При насыщении трещин и порового...

Номер патента: 1125259

Опубликовано: 23.11.1984

Авторы: Акбиев, Багрий, Зинченко, Костин, Меандров, Молчадский, Пак, Шевченко, Югов

МПК: C21C 5/54

Метки: рафинирования, смесь, фосфористого, чугуна, шлакообразующая

...процессеспособствует вспениванию шлака, чтодополнительно улучшает условия дефос. форации металла,и увеличению пятиокиси фосфора в фосфатном шлаке.Конвертерный шлак фосфористого передела из-за повышенного содержания РО увеличивает содержание пятиокиси Фосфора в скачиваемом фосфатном впаке из конвертера. Кроме того, вместе со шпаком, так как он содержит готовые компоненты первичного конвертерного шлака, улучшается растворение извести, повышается основность шлака и термодинамические О условия удаления фосфора.Шлакообраэующая смесь содержит известь для увеличения рафинирующей способности шлаковой смеси от серы и фосфора. 15В шлакообразующей смеси должно быть 1,0-,7,03 углеродсодержащего материала. При содержании в смеси ,...

Номер патента: 1125195

Опубликовано: 23.11.1984

Авторы: Бейлинсон, Гаранин, Гирин, Давыдов, Кожевников, Пак

МПК: G01N 27/28

Метки: мембран, металлизированных

...мембран для электрохимических датчиков, заключающийся в вакуумном напылении металла на пленку из полимерного материала 2 .25У изготовленных по известному способу метализированных мембран в процессе эксплуатации происходит отслоение серебра от пленки, что приводит к падению чувствительности, ухудшению динамической характеристики прибора.Цель изобретения - увеличение длительности эксплуатации металлизированных мембран.Поставленная цель достигается тем,35 что согласно способу изготовления металлизированных мембран для электро- химических датчиков, заключающемуся в вакуумном напылении металла напленку40 из полимерного материала, рабочую поверхность пленки перед металлизацией совмещают прессованием с металлической фольгой с последующим ее...

Номер патента: 1123583

Опубликовано: 15.11.1984

Авторы: Марков, Пак, Рудаков, Сычев, Чечин, Эм

МПК: A01D 45/00

Метки: бахчевых, валкообразователь, культур, плодов

...собой горизонтальными шарнирами, а нижняя из секций предыдущегопальца шарнирно соединена с одной изсекций последующего по направлению валкообразования пальца, Кроме того, каждый палец снабжен пружиной, в которойон расположен, один конец пружины закреплен на раме, а каждый палец снабжен упруго-эластичной оболочкой,На фиг. 1 изображен валкообразовательплодов бахчевых культур, вид сбоку; нафиг, 2 - то же, вид сверху; на фиг. 3 -секция плодосдвигающих рабочих органовв аксонометрической проекции; на фиг. 4 -вид А на фиг, 2, плодосдвигающие рабочиеорганы.Валкообразователь плодов бахчевыхкультур состоит из клиновидной рамы 1,навешенной спереди на трактор, снабженной опорными самоустанавливающими колесами 2 и делителем 3. К боковинам рамы1...

Номер патента: 1122993

Опубликовано: 07.11.1984

Авторы: Комлык, Пак, Чернов

МПК: G01V 1/16

Метки: индукционных, проверки, сейсмоприемников

...вычисляются в следующей последовательности,Сначала вычисляется степень затухания по формуле где- искомая степень затухания;А - первое амплитудное откпо1нение в уравнении затухаю -щнх колебаний сейсмоприемника;А - смежное амппитудное откло 2,нение в том же уравнении. 20Затем по измеренному временному сдвигу,.61 вычисляется собственная частота сейсмоприемника по форму- ле где К - искомая собственная частота;Г - степень затухания, определен 30ная выше;Ьт - временной сдвиг между моментомпрекращения подачи тока вкатушку сейсмоприемника и моментом достижения пикового З 5отклонения вверх.Относительная чувствительность сейсмоприемника вычисляется из уравнения40 1,(Оссо 5 РСфас 5,)о 27 где С - искомая относительная чувствительность...

Номер патента: 1122879

Опубликовано: 07.11.1984

Авторы: Байкучуков, Пак

МПК: F27D 11/08

Метки: печь, фосфорная, электродуговая

...мощностях, что связано с выбросом горячихгазов из зоны плавления шихты в результате образования сквозных каналов между реакционной зоной и сво.дом и обрушений отдельных частейшихты в печи при выпуске расплава излеток.Целью изобретения является повышение эксплуатационной надежности и.производительности.Поставленная цель достигается тем,что электродуговая фосфорная печь,содержащая корпус, нижняя часть которого выполнена из графитовых блоков,а верхняя футерована, загрузочныепатрубки, свод, летки для выпускарасплава, снабжена установленной между графитовыми блоками и футеровкойгоризонтальной огнеупорной плитой сотверстиями под электроды,При этом отношение диаметра отверстий в огнеупорной плите к диаметру электрода может составлять...

Номер патента: 1122542

Опубликовано: 07.11.1984

Авторы: Колычев, Пак, Половинкин

МПК: B62D 53/00

Метки: средство, транспортное

...на раме тягача за кабиной. Привод устройства 2 осуществляется посредством насоса (не показан), установленного на валу отбора мощности и рукояток 3 управления. За устройством 2 на раме тягача шарнирно 40 закреплена откидная платформа 4 с гидравлическим приводом 5, связанным с гидро- системой устройства 2, В транспортном нерабочем положении платформа 4 расположена вертикально и закреплена фиксатором 6. В рабочем положении платформа 4 занимает горизонтальное положение и свободно опирается плоскостью на седельносцепное устройство 7. Для закрепления груза, устанавливаемого на платформу 4, на боковых сторонах ее установлены канатоуклад чики 8. В рабочем положении платформа 4 в зацепление с седельно-сцепным устройством 7 не...

Номер патента: 1113532

Опубликовано: 15.09.1984

Авторы: Зилов, Карасик, Кызыров, Нерозников, Однополенко, Пак, Рубинович, Рудаков, Федосеев, Шилов

МПК: E21B 6/04

Метки: бурильная, гидравлическая

...ударнбй волны. Целью изобретения является повышение эффективности гашения энергии отраженной от забоя ударной волны.Поставленная цель достигается тем, чтов гидравлической бурильной машине, содержащей вращатель и ударный механизм,состоящий из корпуса, бойка, камеры рабочего и холостого ходов, напорный аккумулятор, амортизатор, включающий втулку с отверстиями, поршень и гидравлическую полость, которая соединена с напорнымаккумулятором через отверстия во втулкеотверстия во втулке выполнены калиброванными, двухступенчатыми, при этом большаяступень одного отверстия выполнена со стороны гидравлической полости, а другого - .со стороны напорного аккумулятора,На фиг,представлена схема гидрав лической бурильной машины; на фиг. 2 -...

Номер патента: 1107783

Опубликовано: 15.08.1984

Авторы: Пак, Рашидов, Супрунов, Хаджиев

МПК: A01D 46/14

Метки: аппарат, хлопкоуборочный

...эластичного валика, расположенного за барабаном по ходу движения аппарата свозможностью встречного с ним вращения с одинаковой окружной скоростью.На фиг. 1 изображена схема хлопкоуборочного аппарата, вид сверху,на фиг. 2 - схема взаимного расположения вертикального валика и колосниковой решетки; на фиг. 3 - барабанс зубчатой лентой и выступами.Хлопкоуборочный аппарат содержит 50несколько пар барабанов 1, расположенных с образованием рабочей щели.Сзади к каждому барабану 1 примыкаетвертикальный валик 2 с эластичнымилопастями З,контактирующими с поверхностью барабана. Привод барабанов 1и валиков 2 (не показан) выполнен свозможностью встречного вращения по 783 2следних с одинаковой окружной скоростью. Диаметр валика 2 меньше диаметра...

Номер патента: 1104257

Опубликовано: 23.07.1984

Авторы: Кызыров, Медяник, Миненков, Нерозников, Пак, Рудаков, Чернилов

МПК: E21B 1/26, E21B 6/04

Метки: бурильная, гидравлическая, головка

...в полости корпуса которого установлена на двух шейках вала ведомая вал-шестерня 1 21.Однако в этих устройствах конструкция амортизатора для гашения отражен О ных ударных волн увеличивает длину устройства.Цель предложения - уменьшение длины устройства за счет использования вал"шестерни в качестве амортизатора для гашения отраженных ударных волн.Эта цель достигается тем, что в гидравлической бурильной головке, включающей гидроударник, хвостовик, З источник рабочего агента под давлением, амортизатор для гашения отраженных ударных волн и вращатель, в полости корпуса которого установлена на двух шейках вала ведомая валшестерня, шейки вала ведомой валшестерни выполнены разного диаметра, а вал-шестерня установлена с возможностью...

Номер патента: 1098533

Опубликовано: 23.06.1984

Автор: Пак

МПК: A01G 25/02

Метки: водоснабжения

...которые включаются только после сработки15 регулирующего объема 8. Регулирующий объем 8 задается в зависимостиот нагрузки на водопойный пункт.При этом соблюдается следующееусловие; чем больше нагрузка на водо 20 пойный пункт, тем устанавливают меньший объем регулирования. В результате достигается водораспределение понакопительным резервуарам системыв непосредственной зависимости от25 нагрузки на водопойный пункт, потомучто, чем меньше регулирующий объем,тем раньше. возобновляется поступлениеводы из трубопровода.Наиболее высоко расположенный ре 30 зервуар 6 снабжен ограничителем 9давления, соединенным гидравлическитрубопроводом 10 с распределительнымтрубопроводом 5 и электрически посредством линии 11 - с управляющимустройством 2 насосной...

Номер патента: 1097683

Опубликовано: 15.06.1984

Авторы: Бурдонов, Жаворонков, Зинченко, Липухин, Махницкий, Пак, Югов

МПК: C21C 5/28

Метки: конвертере, низкомарганцевистого, передела, чугуна

...этого,Цель изобретения - снижение выносов металла в период продувки и улучшение технико-экономических показателей процесса.Поставленная цель достигаетсятем, что согласно способу выплавкистали в конвертере, включающему завалку скрапа, заливку чугуна, присадку шлакообразующих материалов, продувку кислородом, ввода твердого чугуна в процессе плавки и контрольшлакообразования, в период продувкиперед началом свертывания шлака вконвертер присаживают чугунную стружКуаПрисадка чугунной стружки небольшими порциями в период интенсивногообезуглероживания (40-80% длительности продувки) приводит к снижениювыносов металла вследствие вспенивания шлака и позволяет отказаться отприсадки плавикового шпата в этот период. Как показали опытные...

Номер патента: 1094596

Опубликовано: 30.05.1984

Авторы: Ногай, Пак

МПК: A01K 7/02

Метки: водопойный, группового, животных, поения, пункт

...дополнительный запорный орган в виде клапана 1 О, а другой дополнительный запорный орган в виде клапана 11 установлен на нажимной площадке 8. Гофрированная камера 5 снабжена сбросной трубкой 12 с жиклером 13 на конце, расположенном выше поплавка 3. Сильфонная емкость 6 снабжена гибкими тягами 14, связанными с нажимной площадкой 8.Водопойный пункт работает следующимобразом.Под весом животного нажимная площадка 8, опускаясь вниз, закрывает посредством клапана 11 сильфонную емкость 6, сжимает ее, и находящийся в ней воздух через клапан 10, и гибкую трубку 7 поступает в гофрированную камеру 5, надувая ее. Камера 20 5 всплывает под действием выталкивающейсилы и открывает патрубок 2, через который вода наполняет водопойное корыто 9....

Номер патента: 1093630

Опубликовано: 23.05.1984

Авторы: Пак, Самойлов

МПК: B65D 88/34

Метки: нефтепродуктами, плавающее, покрытие, резервуара

...шарнирно соединенные между собой плавающие элементы, каждый шарнир выполнен в виде двух Т-образных опор, основание одной из которых прикреплено к торцу, плавающего элемента, а другое - на расстоянии от укаэанного торца, при этом опоры соединены между собой кольцом, а шарниры расположены на каждой стороне плавающих элементов с чередованием расположения опор.Кроме того, в основании каждой опоры, расположенном на расстоянии от торца плавающего элемента, может бытьвыполнен паз для установки крепежного элемента,На фиг. 1 изображен резервуар, общий вид; на фиг. 2 - разрез А-А нафиг, 1; на фиг. 3 - узел 1 на фиг. 1(соединение плавающих элементов между собой); на фиг. 4 - разрез Б-Б нафиг. 3; на фиг, 5 - вид В на фиг. 4;на фиг. 6 " узел 11 на...

Номер патента: 1090591

Опубликовано: 07.05.1984

Авторы: Назаров, Пак, Рашидов

МПК: B60P 3/00

Метки: пасечная, передвижная

...по две -образные рамки 5, с возможностью взаимного независимого поворота, На вертикальных участках -образных рамок 5 смонтированы поярусно поворотно опорные секции 6. Каждая секция с целью фиксации в транспортном положении снабжена ограничительным элементом, который состоит из 25 30 35 40 45 50 55 пальца 7 и пружины 8 (фиг. 2). Палец 7 установлен с возможностью размещения в одном из отверстий 9 вертикального участка рамки 5.С целью защиты ульев от атмосферных осадков, а также от прямых солнечных лучей передвижная пасечная установка сверху защищена тентом 10. Также передвижная пасечная установка снабжена 4-мя аутригерами 11, которые в транспортном положенин складываются.В нижний трубчатый конец вертикального участка -образной рамки,...

Номер патента: 1089764

Опубликовано: 30.04.1984

Авторы: Морозов, Пак, Щибрик

МПК: H03K 27/00

Метки: кольцевой, счетчик

...выход перного элемента ИЛ 1 соединен с первымвходом установки в ноль блока сдвигаинфорл 1 ацп, второй вход установкив ноль которого в каскадах, начинаяс четвертого, соединен с выходомвторого элемента ИЛИ, введен дополнительный элемент ИЛИ, а в блок сдвигаинформации каждого каскада введенэлемент И-НЕ, выход которого соединен с управляющим выходом блока сцвига информации, в котором входы элемента И-НЕ соединены с ииверсньии .выходами разрядов регистра сдвига,первый вход установки в ноль соединенс дополнительньии входами элементовИЛ 1-НЕ четных разрядов регистра сдвига, дополнительные входы элементовИ-НЕ нечетных разрядов, кроме первого, которого соедиены со вторымвходом установки в ноль блока сдвига информации, входы первого элемента ИЛИ...

Номер патента: 1089298

Опубликовано: 30.04.1984

Авторы: Богомолов, Пак, Флюс

МПК: F04D 1/06

Метки: многоступенчатый, насос, центробежный

...имеет дваротора 2Недостатком указанного насоса является невысокий напор насоса, связанный с двухроторной конструкцией. Повышение напора эа счет увеличения числа ступеней приводит кувеличению металлоемкости конструкции в связи с ростом мощности привода каждого ротора. Цель изобретения - уменьшение металлоемкости при выполнении насоса с ,числом роторов не меньше четырех. , 65 указанная цель достигается тем,что в многоступенчатом центробежномнасосе, содержащем четное число роторов и два блока рабочих ступеней,каждый со статором с входным патрубком и размещенными в статоре на роторах рабочими колесами, соединеннымипоследовательно и смещенными по осиотносительно друг друга у соседнихроторов на величину, равную половинерасстояния между...

Номер патента: 1081625

Опубликовано: 23.03.1984

Авторы: Ногай, Пак

МПК: G05D 9/02

Метки: жидкости, регулятор, резервуаре, уровня

...воздухоперепускной узел выполнен в виде трубки, закрепленной на корпусе 55 регулирующей емкости, верхняя часть которой емеет отверстие, выполненное под крышкой регулирующей емкости,и соединена посредством гофрированного шланга с патрубком, закрепленным на корпусе колокола и снабженнымклапаном, а нижняя часть трубки снабжена гибким трубчатым элементом.Причем гибкий трубчатый элементвыполнен регулируемой длины,На чертеже изображен регуляторуровня жидкости в резурвуаре, общий вид.Регулятор уровня содержит резервуар 1, водоподводящий трубопровод 2и патрубок 3. Последний неподвижночерез стойки 4 присоединен к колоко-.лу 5, внутри которого размещена регулирующая емкость 6, В полости по-.следней расположен сифон 7, соединенный патрубком 8,...

Номер патента: 1079767

Опубликовано: 15.03.1984

Авторы: Гарбузов, Носов, Пак, Тимофеев, Шейнис, Шибаев

МПК: E02F 3/62

Метки: планировщик

...ножом и механизмы управления 11,Передняя кояесная тележка таких опланировщиков перемещается по неспланированной поверхности поля, приэтом неровности поля вызывают вертикальное перемещения передней колесной тележки, а вместе с ней рамы и:15ковша планировщика, что отрицательносказывается на качестве планировочныхработ.Наиболее близким к предлагаемомуявляется планировщик, включающий тягач, дышло, раму с передними и. задними опорными колесами с осями, между которыми закреплен ковш и плужки,расположенные перед передними калесами 21.25Недостатками планировщика являются низкая производительность из"заналичия вспомогательных трудоемкихопераций, а также большая масса.Цель изобретения - повышение про- зоизводительности и снижение массы.Цель...

Номер патента: 1037786

Опубликовано: 28.02.1984

Авторы: Воробьев, Пак, Розум

МПК: G21K 1/08

Метки: высокой, зарядам, пучка, сепарации, частиц, энергии

...кристаллографическим осям (плоскостяма положительно заряженные частицыотбирают по направлению касательнойк выходящим на заднюю поверхностькристалла этих же кристаллографических осей (плоскостей),При падении пучка, состоящего изположительно, отрицательно заряженных и нейтральных частиц, на изогнутый монокристалл по касательной квыходящим на облучаемую поверхностьизогнутым кристаллографическим направлениям, происходит захват заряженных частиц в изогнутые плоскостныеили осевые каналы (эффект каналирования). Движение заряженных частиц приканалировании в зогнутом монокристалле осуществляется вдоль изогнутыхкристаллических направлений и в результате, пройдя по изогнутому подуге радиуса Нщканалу длиной 1отклоняется от первоначального...

Номер патента: 1073673

Опубликовано: 15.02.1984

Авторы: Ветров, Катушкин, Пак

МПК: G01N 27/22

Метки: влажности, газов, емкостный

...процессы эпитаксиального выращивания слоев.На поверхности преобразоват.="тя мож-.но получить структуру с акими дефектами, которые будут слишком т;тэлыдля частиц загрязняющих еклю е:тийтсодержащихся в аналттзттруемой среде т пыли, крупных агрегатов из органи . ческих молекул ), частицы эти не с.,огут проникнуть во внутренние структурные полости и легко могут ыть удалены с поверхности При исполь" зовании известного устройства такие .меры, как промывка различного рода растворителями или методом выжигания органических примесей периоди . ческим нагревом подложки преобраза вателя до высокой темпер-туры не могут обеспечить эффективной счис:.:= ки преобразовттелтт из-:а чрезвычай-. но медленных скоростей диффузии в капиллярах и спекании ,в ряде...

Номер патента: 1073382

Опубликовано: 15.02.1984

Авторы: Антонов, Пак

МПК: E02D 19/10

Метки: водосборников, подземных, шлама

...управляемой задвижкой 10, причем выход из него размещен в водосборнике 1 в месте накопления 10 шлама. С целью осуществления слива только части столба воды на ставе 5 предусмотрена установка обратного клапана 11, расположенного выше места подключения сливного трубопровода 9. В самой нижней точке напорный став 5 подключен к насосу 12 водоотлива, всасывающий трубопровод 13 которого установлен в емкости 14 для сбора осветленной воды. Параллельно ставу 5 к насосу 12 подключены другие ставы 15 и 16 с задвижками 17 и 18.В процессе откачки общешахтного притока насосом 12 из емкости 14 задвижки 4 и 10 и клапан 7, закрыты, а задвижка 8 и обратный клапан 11 напорного става 5, а также задвижки 17 и 18 или одна из них ставов 15 и 16 открыты,...

Номер патента: 1073380

Опубликовано: 15.02.1984

Авторы: Антонов, Пак, Сидоренко

МПК: E02D 19/10

Метки: водоотливная, главная, шахтная

...18 и нормально открытой задвижкой 19. Для образования соответствующего напора рабочей среды, подводимой к сопловой час ти струйного насоса 12 в насосной камере 1 установлен насос 20, всасывающий трубопровод 21 которого размещен в приемном колодце 5, а напорная линия подключена к трубопроводу 22, Последний является источником рабочей среды струйного насоса 12, у которого нагнетательная линия подключена к шламопроводу 23.Торцы тонкослойных фильтров 10 могут быть расположены на одном уровне с подошвой водосборника 6 или, как показано 20 на фиг. 3, фильтр 10 стенки 8 имеет торец, расположенный вдоль нее, при этом в качестве гидротранспортной линии может служить канавка 24, выполненная в днище наклонной входной части 25 водосборника...

Номер патента: 1068901

Опубликовано: 23.01.1984

Авторы: Бакало, Маров, Ногай, Пак

МПК: G05D 9/02

Метки: жидкости, регулятор, резервуаре, уровня

...высоте резервуара,го установлена подпружиненная регулирующая емкость б. К ней присоединен патрубок 7 с водопроводящимиотверстиями 8, На входном патрубке 2 установлен эапориый клапан 9.Кроме того, патрубок 7 связан с сифоном 10, размещенным в полостирегулирующей емкости б. Регуляторсодержит воэдухоперепускной тракт,который выполнен в виде впускногои выпускного узлов.Впускной узел выполнен в видетрубки 11, верхний торец которойразмещен в регулирующей емкости,а нижний торец - в резервуаре наотметке нижнего заданного значенияуровня.Выпускной узел. выполнен в видепатрубка 12 с выходными отверстиями 13, размещенными по периметру иперекрытыми кольцевой мембраной 14,Патрубок 12 соединен с помощьюгофрированного .элемента 15 с корпусом 46...

Номер патента: 1064917

Опубликовано: 07.01.1984

Авторы: Абрамов, Афанасьев, Ким, Носенко, Пак, Пензин, Угрюмов, Югай

МПК: A01G 25/06

Метки: автоматизированная, орошения, подпочвенного

...26 сообщаютсяс бьефом сопряженного вьваележащегоотсека, причем зарядные трубки выполнены с гидравлическими замками 27.Автоматизированная система подпочвенного орошения работает следующимобразом.При отсутствии воды в системе, аследовательно, и в поплавковых камерах 19, плосхие поворотные щиты 12регуляторов. подачи воды за счет действия от моментов,массы противовеса15 и поплавков находятся в горизонтальном положении (положение 1 наФиг,З), т.е. полностью открытыу сегментные щиты 20 первых отсеков. засчет действия от моментов массы про-тивовеса 22 и поплавков 23 также находятся в открытом положении (поло- Объем воды, оставшийся в,концевомжение И - на фйг.5. отсеке, постепенно .отсасывается си-При подаче расчетного расхода в фонными...
