Шкив клиноременного вариатора

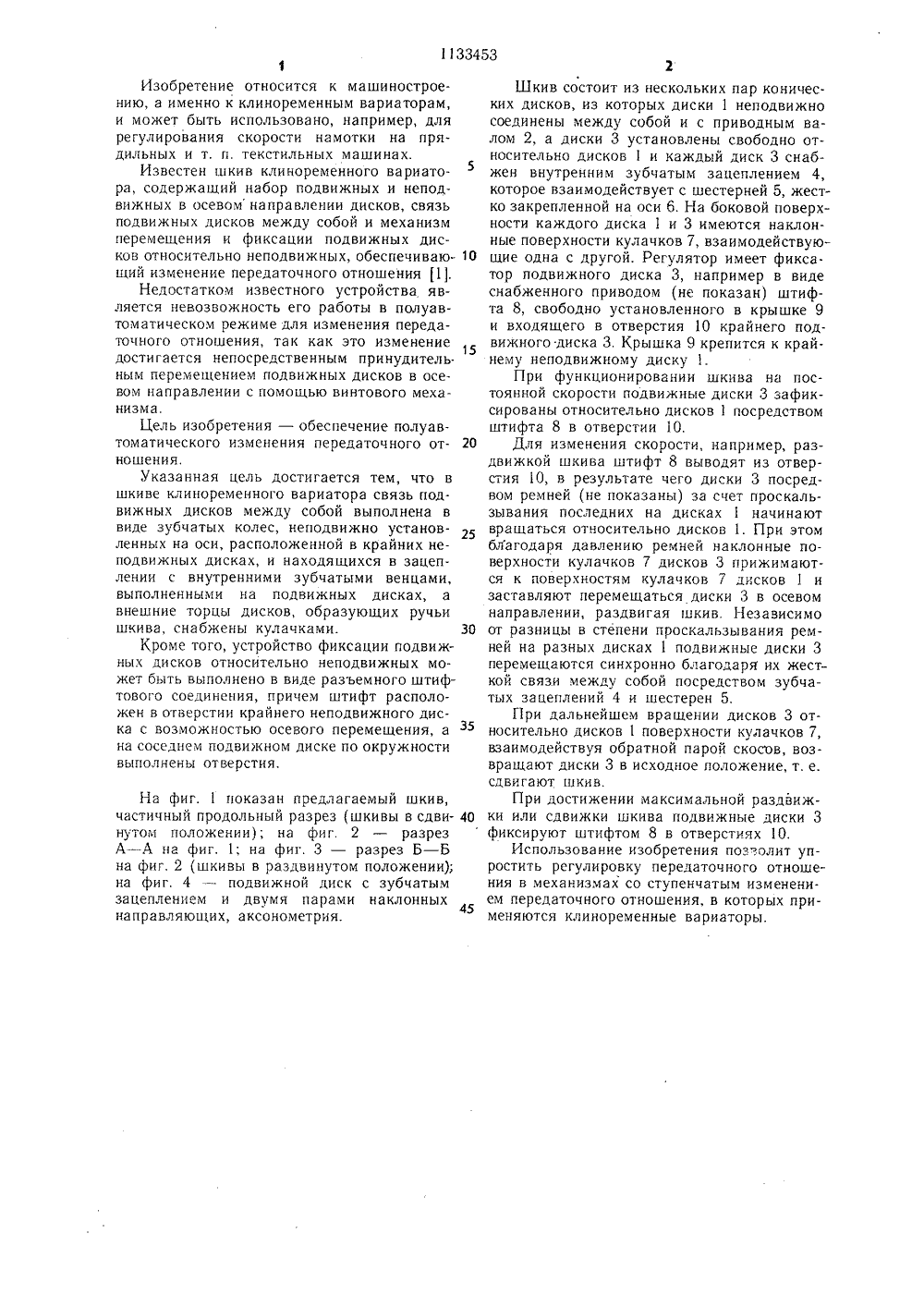

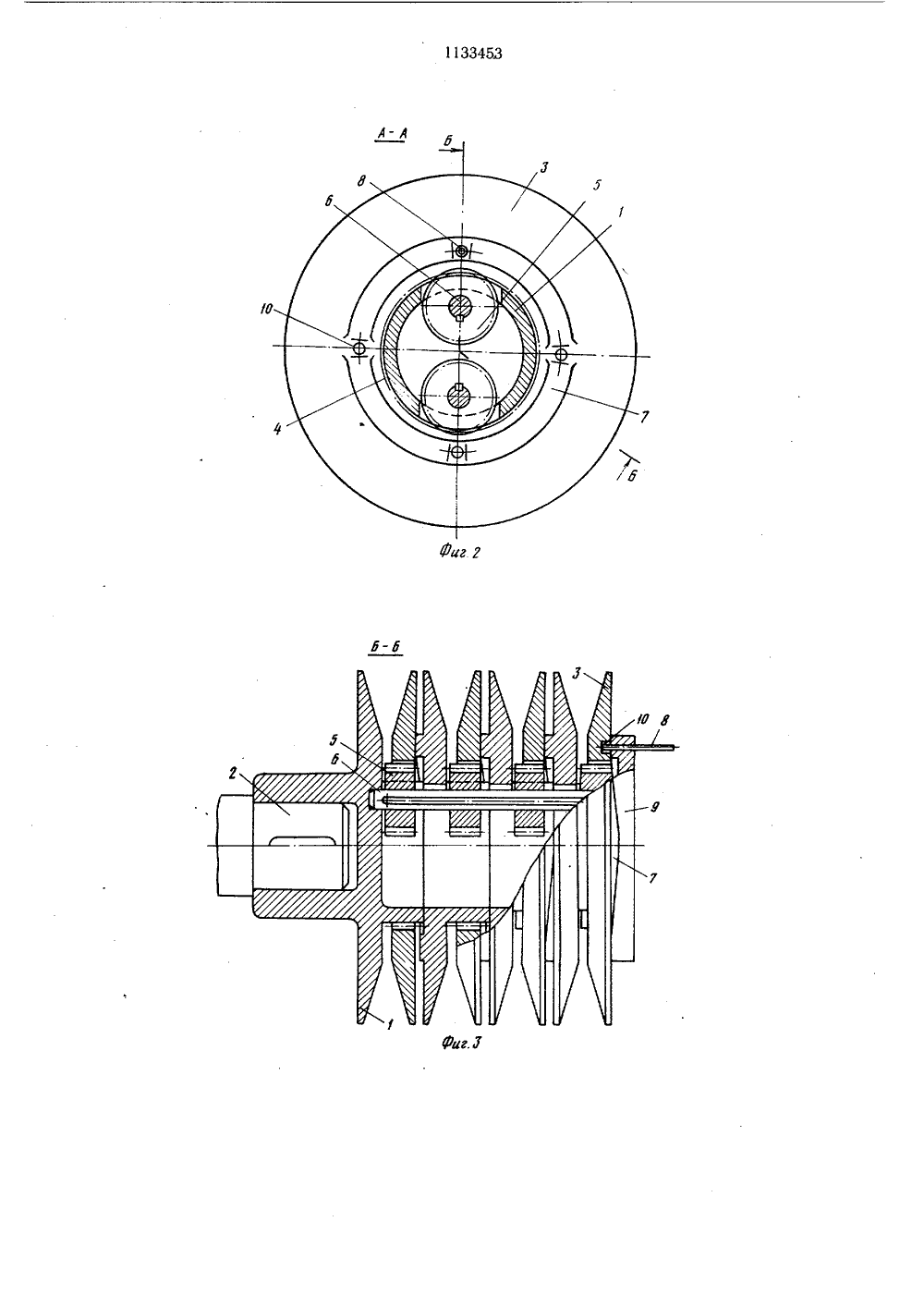

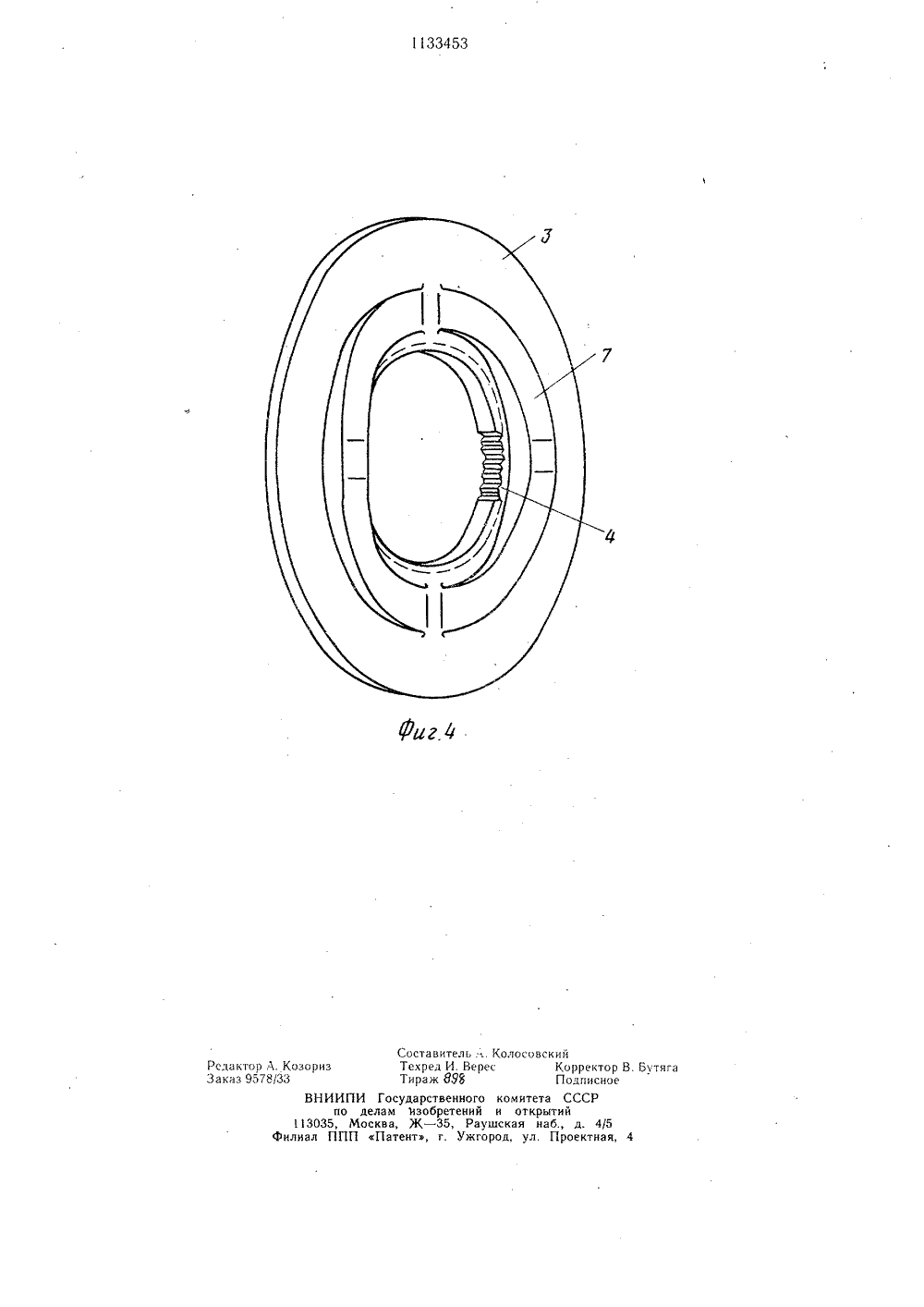

,80 1133453 А СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1) Р 16 Н 55/5 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИЕ ИЗОБРЕТЕНИ ПИ РСКОМУ СВИДЕТЕЛЬСТВУ(71) Ташкентское специальное конструкторское бюро текстильных машин(54) (57) 1. ШКИВ КЛИНОРЕМЕННОГОВАРИАТОРА, содержащий подвижные инеподвижные в осевом направлении диски,связь подвижных дисков одного с другими устройство фиксации подвижных дисковотносительно неподвижных, отличающийся тем, что, с целью обеспечения полуавтоматического изменения передаточного отношения, связь подвижных дисков между собой выполнена в виде зубчатых колес, неподвижно установленных на оси, расположенной в крайних неподвижных дисках, и находящихся в зацеплении с внутренними зубчатыми венцами, выполненными на подвижных дисках, а внешние торцы дисков, образующих ручьи шкива, снабжены кулачками.2, Шкив по п. 1, отличающийся тем, что устройство фиксации подвижных дисков относительно неподвижных выполнено в виде разъемного штифтового соединения, причем штифт расположен в отверстии крайнего неподвижного диска с возможностью осевого перемещения, а на соседнем подвижном диске по окружности выполнены отверстия.1Изобретение относится к машиностроению, а именно к клиноременным вариаторам,и может быть использовано, например, длярегулирования скорости намотки на прядильных и т. и. текстильных машинах.Известен шкив клиноременного вариатора, содержащий набор подвижных и неподвижных в осевом направлении дисков, связьподвижных дисков между собой и механизмперемещения и фиксации подвижных дисков относительно неподвижных, обеспечивающий изменение передаточного отношения 11.Недостатком известного устройства является невозвожность его работы в полуавтоматическом режиме для изменения передаточного отношения, так как это изменениедостигается непосредственным принудитель.ным перемещением подвижных дисков в осевом направлении с помощью винтового механизма.Цель изобретения - обеспечение полуавтоматического изменения передаточного отношения.Указанная цель достигается тем, что вшкиве клиноременного вариатора связь подвижных дисков между собой выполнена ввиде зубчатых колес, неподвижно установленных на оси, расположенной в крайних неподвижных дисках, и находящихся в зацеплении с внутренними зубчатыми венцами,выполненными на подвижных дисках, авнешние торцы дисков, образующих ручьишкива, снабжены кулачками.Кроме того, устройство фиксации подвижных дисков относительно неподвижных может быть выполнено в виде разъемного штифтового соединения, причем штифт расположен в отверстии крайнего неподвижного диска с возможностью осевого перемещения, ана соседнем подвижном диске по окружностивыполнены отверстия,На фиг. 1 показан предлагаемый шкив, частичный продольный разрез (шкивы в сдвинутом положении); на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2 (шкивы в раздвинутом положении); на фиг. 4 - подвижной диск с зубчатым зацеплением и двумя парами наклонных направляющих, аксонометрия. Шкив состоит из нескольких пар конических дисков, из которых диски 1 неподвижносоединены между собой и с приводным валом 2, а диски 3 установлены свободно относительно дисков 1 и каждый диск 3 снабжен внутренним зубчатым зацеплением 4,которое взаимодействует с шестерней 5, жестко закрепленной на оси 6. На боковой поверхности каждого диска 1 и 3 имеются наклонные поверхности кулачков 7, взаимодействуюО щие одна с другой. Регулятор имеет фиксатор подвижного диска 3, например в видеснабженного приводом (не показан) штифта 8, свободно установленного в крышке 9и входящего в отверстия 10 крайнего подвижного.диска 3. Крышка 9 крепится к крайнему неподвижному диску 1.При функционировании шкива на постоянной скорости подвижные диски 3 зафиксированы относительно дисков 1 посредствомштифта 8 в отверстии 10.20 Для изменения скорости, например, раздвижкой шкива штифт 8 выводят из отверстия 10, в результате чего диски 3 посредвом ремней (не показаны) за счет проскальзывания последних на дисках 1 начинаютвращаться относительно дисков 1. При этомблагодаря давлению ремней наклонные поверхности кулачков 7 дисков 3 прижимаются к поверхностям кулачков 7 дисков 1 изаставляют перемещаться диски 3 в осевомнаправлении, раздвигая шкив. Независимо30 от разницы в степени проскальзывания ремней на разных дисках 1 подвижные диски 3перемещаются синхронно благодаря их жесткой связи между собой посредством зубчатых зацеплений 4 и шестерен 5,При дальнейшем вращении дисков 3 относительно дисков 1 поверхности кулачков 7,взаимодействуя обратной парой скосов, возвращают диски 3 в исходное положение, т. е.сдвигают шкив.При достижении максимальной раздвиж 40 ки или сдвижки шкива подвижные диски 3фиксируют штифтом 8 в отверстиях 10.Использование изобретения позволит упростить регулировку передаточного отношения в механизмах со ступенчатым изменени 45ем передаточного отношения, в которых применяются клиноременные вариаторы.Составитель . . Колосовскии из Техред И. Верее Корректор В. Втяга Тираж 8 й Подписное НИИПИ Государственного комитета СССР по делам изобретений и открытий 35, Москва, Ж - 35, Раушская наб., д. 4(5 ППП Патент, г. Ужгород, ул. Проектная, 4
