Номер патента: 1472736

Опубликовано: 15.04.1989

Авторы: Богданов, Нугаев, Печенкин

МПК: F16L 29/04

Метки: жидкости, отвода, подачи, соединительное

...выполнены два диаметрально противоположныХ паза под цилиндрические штифты 3 стыкуемой первой полумуфты (фиг, 1). Пазы имеют конусную заходную часть.Устройство работает следующим образом,При стыковке устройства, состоящего из двух полумуфт, где первая полумуфта соединена напорным рукавом с заправочным средством (не показано), а вторая полумуфта установлена на .емкости 12, вначале обеспечивается наружная герметизация корпусов 1 и 11 с помощью уплотнительного кольца 30, установленного на заходной части в канавке корпуса второй полумуфты и создающего уплотнение по цилиндрической поверхности корпуса первой полумуфты. При этом должно быть выполнено условие равенства размеров Е и Ж.При дальнейшем осевом перемещении корпуса первой полумуфты...

Номер патента: 1463952

Опубликовано: 07.03.1989

Авторы: Караваев, Ковязин, Нугаев

МПК: F04B 1/24

Метки: аксиально-поршневая, гидромашина

...радиальных составляющих сил отдействия давления на поршни 15, а также внешние осевые и радиальные силы, которыми может быть нагружен выходной конец 13 приводного вала 11. Подшипник 3 установлен между подшипниками 2 и 4, он не воспринимает радиальные нагрузки, а воспринимает только осевые силы.В процессе работы гидромашины рабочая жидкость из подпоршневых полостей 25, соединенных с окном 20 высокого давления, поступает через центральные осевые каналы 26 в поршнях 15, затем через продольные 27 и радиальные 28 каналы приводного вала 11 в кольцевую камеру 33. Обратные клапаны 29, установленные в радиальных каналах 28, исключают перетечки рабочей жидкости иэ камеры 33 в положении, когда подпоршневые полости 25 соединяются с окном...

Номер патента: 1413267

Опубликовано: 30.07.1988

Авторы: Караваев, Ковязин, Козлов, Нугаев

МПК: F04B 1/26, F04B 49/08

Метки: аксиально-поршневой, гидромашины, механизм, подачи

...поршня 19 постоянно находится под давлением подводимым из каналов 21 и 22 высокого давления по каналам 23 и 24, в которых расположены обратные клапаны 25 и 26. Управление дифференциальным поршнем 19 осуществляется золотником 27. Высокое давление подводится в золотнику 27 через каналы 28 и 29 в поршне 19. Высокое давление подводится к средней части золотника 27. В случае насоса с регулятором постоянной мощности управляющий поясок 30 имеет диаметр больше, чем уплотняющий поясок 31. Разность сил давления воздействует на двухплечий рычаг 32. Пружина 33 служит для исключения отрыва золотника от плоскости 34 двухплечего рычага 32.Двухплечий рычаг 32 имеет ось поворота 35. Рычаг 32 удлинен и выведен в отверстие 36 крышки 3, закрывающей...

Номер патента: 1404815

Опубликовано: 23.06.1988

Авторы: Нугаев, Сулейманов

МПК: G01B 11/26

Метки: магистральных, положения, пространственного, трубопроводов

...положения корпуса 1, выполненный в виде излучателя 3, скрепленного с гиросистемой 2, фоконной матрицы 4,установленной в корпусе так, что ее большие входные торцы оптически сопряжены сизлучателем 3, светочувствительной ленты5, установленной в корпусе 1 с возможностью перемещения таким образом, что еечувствительная поверхность оптически сопряжена с меньшими выходными торцамифоконной матрицы 4, привода 6 перемещения светочувствительной ленты 5 и блока 7управления, выходы которого подключены квходу привода 6 перемещения ленты и к излучателю.Корпус 1 устанавливают в контролируемый магистральный трубопровод 8,30Устройство работает следующим образом.Корпус 1 перемещается с постоянной скоростью внутри трубопровода 8 под давлением перекачиваемой...

Номер патента: 1386958

Опубликовано: 07.04.1988

Авторы: Киселев, Мышляев, Нугаев, Уланов

МПК: G05B 13/02

Метки: прогнозирующий, регулятор

...- (4) вьби-.раются следующим образом Ко 1/К Кв К, =К =; К =Кс/и; К 8 1 -К = -19 1 ц то уравнение (2) эквивалентно уравнению (5). Тем самым известный и пред. лагаемый прогнозирующие регулято ры эквивалентны.В предлагаемом прогнозирующем регуляторе сигнал корректировочного правления 3 Б(ь) формируется следующим образом.В третьем сумматоре 17 из сигнала Б(.) вычитается выходной сигнал первого блока 11 задержки, умноженный на коэффициентв третьем масштаб- рующем блоке а палученньй снал суммируется с выходным сигалом тьего сумматора 17, умноженнымкоэффициентво втором масштабирую ) ;щем блоке 18 и задержанным на время во втором блоке 20 задержки.В четвертом сумматоре 13 выходной сигнал экстраполятора 5, умноженный на коэффициент Кв в...

Номер патента: 1381322

Опубликовано: 15.03.1988

Авторы: Божак, Елизаров, Нугаев, Пинус, Смыков, Черепнин, Январев

МПК: G01B 5/14

Метки: вала, гребного, подшипнике, положения

...блоком 6, сферической головки 15, установленного в радиальном отверстии стакана 8 винта 16, подпружиненного в направлении головки 15, и закрепленной на винте 16 нажимной колодки 17, и закрепленный на крышке 9 измеритель 18 осевого перемещения преобразователя 10. Материалы стенок стакана 8, нажимной колодки 17 и вкладыша 1 подшипника 2 выбирают одинаковыми. Диаметр сменной сферической головки 15 в сечении, контактирующем с нажимной колодкой 17, выбирают из условия равенства линейных скоростей рабочих поверхностей гребного вала 5 и головки 15. Материал и форма головок 15 и вала 5 идентичны. Преобразователь 10 установлен под углом к оси приводного вала 11, величина которого выбрана из условия равенства линеных скоростей...

Номер патента: 1370576

Опубликовано: 30.01.1988

Авторы: Нугаев, Озеров, Рыжов, Филатов, Фрид, Шаймарданов

МПК: G01R 15/09

Метки: выбора, предела

...экстремума (06,1, и к конЬЬИ, мацу перного цикла по импульсу с второго выхода блока 3 управления сравнивается с пороговыми значениями Б иПри выполнении условия (П 61-Ц (в последующих циклах возможныП ) на счетный вход реверсивного счетчика 4 подается импульс сложения (возможны случаи, когда состояние счетчика не изменяется, а в последующих циклах возможно появление импульсов вычитания). Дешифрированное состояние счетчика 4 при этом соответствует следующему более высокому значению чувствительности блока 1 коммутации пределов измерения. Этот же импульс с второго выхода блока 3 управления поступает на третий вход блока 7 фиксации и запоминания, за" держивается на время, необходимое для установления переходных процессов в блоке 1, инверторе...

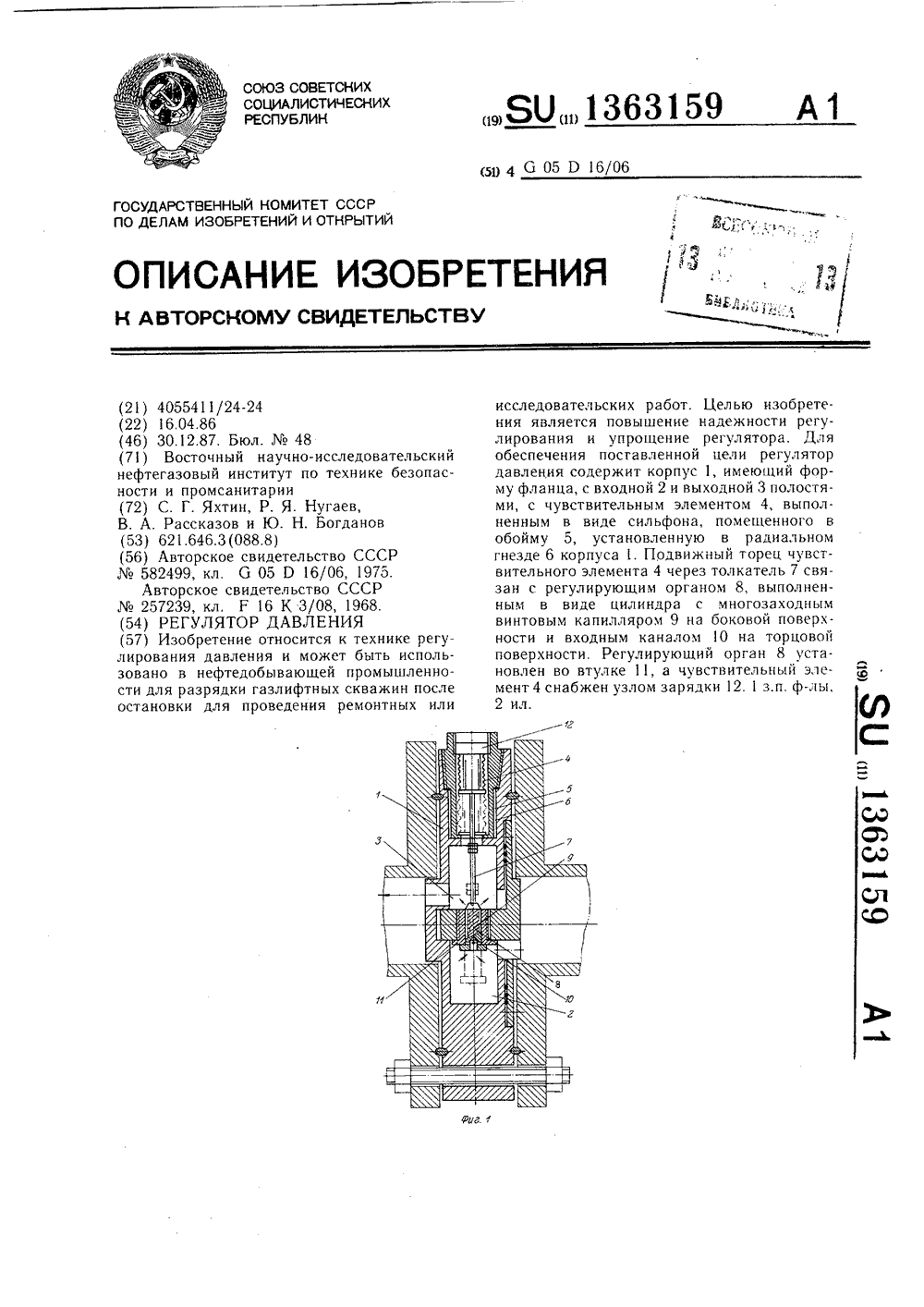

Номер патента: 1363159

Опубликовано: 30.12.1987

Авторы: Богданов, Нугаев, Рассказов, Яхин

МПК: G05D 16/06

Метки: давления, регулятор

...давления и может быть использовано в нефтедобывающей промышленности для разрядки газлифтных скважин после остановки для проведения ремонтных или исследовательских работ.Цель изобретения - повышение надежности регулирования и упрощение регулятора.На фиг. 1 представлен регулятор давления, общий вид,; на фиг. 2 - схема уста новки регулятора на устье скважины.Регулятор давления содержит корпус 1, выполненный в виде фланца, с входной 2 и выходной 3 полостями и расположенным в нем чувствительным элементом 4, выполненным в виде сильфона, помещенного в обойму 5, установленную в радиальном гнезде 6 корпуса 1. Подвижный торец чувствительного элемента 4 через толкатель 7 связан с регулирующим органом 8, выполненным в виде цилиндра с...

Номер патента: 1361442

Опубликовано: 23.12.1987

Авторы: Логиновский, Нугаев, Расторгуев, Хакимов

МПК: F24F 13/06

Метки: вентиляционное, воздуха, подачи, подогретого, потребителю

...1(онцентрично воздуховоду 1 по всей его длине установлен гибкий кожух 6, жестко соединенный с воздуховодом 1 при помощи центрирующих колец 7, расположенных на расстоянии друг от друга, а нагревательные элементы 5 расположены с наружной стороны воздуховода 1. На выходе 8 нагнетателя 4 размещен подогреватель 9 воздуха, а выход 10 воздуховода 1 сообщен с потребителем подогретого воздуха. Нагревательные элементы 5 параллельно подключены к электролинии 11 и могут быть размеощены в стенке 12 воздуховода, которая выполняется двухслойной.Вентиляционное устройство для подачи подогретого воздуха потребителю работает следующим образом.Воздух нагнетателем 4 подается в подогреватель 9, где нагревается и затем перемещается внутри воздуховода 1 и в...

Номер патента: 1361297

Опубликовано: 23.12.1987

Авторы: Логиновский, Медингер, Нугаев

МПК: E21B 19/00, E21B 19/14

Метки: подачи, труб, укладки

...скоростей, кронштейны 5, удерживающие направляющие 6 с конусным копиром 7, оси 8 с приводными катками 9, на которых размещены движители 10 с закрепленными гусеничными траками 11 с ребордами 12, на которых закреплены шарнирами 13 Г-образные захваты 14, один конец которых снабжен роликом 15, а другой имеет Г-образную форму 16 и контактирует с цодголовником рельсы 17, установленной на фундаменте 18,При необходимости перемещения устройства на фундаменте 18 прокладываются рельсовые пути 17, причем рельсы размещаются параллельно оси куста скважин. Устройство на движителях10 устанавливается на рельсах 17. При включении привода 3 через коробку 4скоростей и вал 8 вращениепередается приводным каткам 9, которые, обкатываясь по движителю 10,...

Номер патента: 1318512

Опубликовано: 23.06.1987

Авторы: Аликин, Логиновский, Нугаев

МПК: B66D 1/24

Метки: лебедка

...на сепараторе-водиле 8 опо)- ного подшипника 9, установленного в опоре0 и на несущем валу 11 с муфтой 12 и шпонками 13, на которых размещена муфта 14 с кулачками 15, из тяги 16 с вилками 17 и 8 и рукояткой 19, игольчатого под ш и и и и ка 20.Лебедка работает следующим образом.В нормальных режимах работы рукоятка 9 при своем перемещении вправо перемещает тягу 6 с вилками 17 и 18. Вилка 18 перемешает муфту 6 и выводит из зацепления зубья 5 с зубчатой муфтой 4 внутренней обоймы опорного подшипника 2. Вилка 17 перемещает муфту 14 в зацепление с кулачками 15 канатного барабана 1. При вращении муфты 12, например, от привода вращается несущий вал 11 и через шпонки 13 вращает муфту 14 и канатный барабан 1, установленный на опорных подшипниках...

Номер патента: 1294348

Опубликовано: 07.03.1987

Авторы: Логиновский, Медингер, Нугаев

МПК: A62C 3/02

Метки: защиты, оборудования, пожара

...осям трубок расположеносредство крепления, выполненное в виде втулки 4. Заграждение 1 на шарнирах 5-7 через рычаги 8 с фиксаторами 9закреплено к защищаемому оборудованию.Устройство имеет систему подачи охлаждающей жидкости к заграждению.30Устройство работает следующим образом,Перед наведением запорного оборудования с помощью крана на устье от крыто фонтанирующей скважины заграждения 1 (фиг.2) на шарнирах 5-7 поворотом рычагов 8 устанавливаются в рабочее положение в зависимости от направления ядра теплового излучения 40 и закрепляются фиксаторами, 9. Заграж крана, поднимаетСя канатами на высоту, необходимую для наведения наустье скважины. Кран на катках подводится к устью скважины. При этом тепловое излучение, исходящее из...

Номер патента: 1280161

Опубликовано: 30.12.1986

Авторы: Малинин, Нугаев, Смыков, Торчинский, Трошков, Январев

МПК: F02B 37/12, F02D 23/00

Метки: силовая

...радиального и осевого перемещений. Грузы 6 при помощи рычагов7 жестко соединены с механизмом подачи в виде упорной шайбы 8, связанной с линейным электроприводом 9, Вцепи 10 питания электропривода 9 установлены датчик 3 измерения нагрузки и программный регулятор 11.Силовая установка работает следующим образом.При работе двигателя 1 на установившихся режимах ротор 5 турбокомпрессора 4 вместе с грузами 6 будетвращаться с постоянной частотой вращения. В двигатель 1 будет подаваться необходимое количество воздуха всоответствии с нагрузкой генератора2 и положением рейки топливного насоса (на чертеже не показан). Грузы6 при этом разведены и находятся намаксимальном удалении от ротора 5,что определяется исходным положением угловых...

Номер патента: 1245842

Опубликовано: 23.07.1986

Авторы: Борисов, Ефимов, Кубалик, Кузьмин, Лазарев, Нугаев, Чеботарев

МПК: F27D 21/02

Метки: вакуумных, смотровое, установок

...поверхности тубуса 1 и подвешенный в тубусе 1 на шарнирных петлях 6, и механизм поворота экрана, выполненный в виде охватывающего тубуссоленоида 7 с ферромагнитным сердечником 8, смещенным относительно точки подвеса экрана 5 вдоль оси смотрового устройства в сторону поворота экрана (вле во по фиг. 1). Защитный экран 5 установлен в тубусе 1 с минимальным зазором благодаря приданию ему изогнутой формы и подвеске в корпусе на шарнирных петлях.Соленоид 7 выполнен с увеличивающимся в направлении к смотровому стеклу 2 чис- Зо лом витков. Со стороны, противоположной точке подвеса экрана 5 в тубусе 1, имеется упор 9, ограничивающий угол поворота экрана.В периоды между наблюдениями защит- З 5 ный экран 5 находится в положении, показанном на...

Номер патента: 1242559

Опубликовано: 07.07.1986

Авторы: Елизарьев, Нугаев, Спектор

МПК: E02B 3/12

Метки: берегового, откоса, поверхности, сооружение, укрепительное

...Техред Л.Олейник Корректор Л. Пилипенко Тираж 641осударственного комитета СССРлам изобретений и открытийсква, Ж, Раушская наб., д. 4/5 Заказ 3671/28ВНИИПИпо д113035, И Подписно роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к области гидротехнического строительства и может быть использовано при укрепле" нии берегов в створах подводных трубопроводов. 5Целью изобретения является повышение эксплуатационной надежности и срока службы.На фиг, 1 изображено берегоукрепительное сооружение, вид сверху.; на 10 фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - треугольная струбцина для крепления ватопокрышек между собой, общий вид; на фиг. 4 - то же, вид сверху. 5 Укрепительное сооружение берегового...

Номер патента: 1230979

Опубликовано: 15.05.1986

Авторы: Аликин, Кутепов, Логиновский, Нугаев

МПК: B66D 1/54

Метки: лебедки, предохранительное

...111 диск 2, контактирующий с роликом на штоке нагнетательного гидроцилиндра 4 с пружиной 5, тормоз 6, через двуплечий рычаг 7 связанный со штоком 8 гидроцилиндра 9 с пружиной 10 и ком пенсатором 11, бак 12, гидролинию 13 с обратным клапаном 14, гидролинию 15 с вентилем 16 и обратным клапаном 17, подпружиненный фиксатор 18.Предохранительное устройство ле бедки работает следующим образом.При нормальной работе лебедки грузонесущий орган 1, вращаясь, наматывает трос с определенной скоростью. Эксцентриковый диск 2, вращаясь вместе с грузонесущим органом, отжимает ролик со штоком 3. При этом шток 3 выжимает масло через обратный клапан 17, вентиль 16 по гидролинии 15 в бак 12, Одновременно масло по ступает в полость гидроцилиндра 9, сжимает...

Номер патента: 1216322

Опубликовано: 07.03.1986

Авторы: Ахметзянов, Богданов, Нугаев, Рассказов

МПК: E21B 19/00

Метки: блокировки, бурильном, инструменте, подъема, ротора

...з акр ение 3 ноО хомут(Ен 3 к ипапке 4) жестко свлздннойпрямолпнейпым уступом 5 с ходовойрез,бй и поэма;кностью псреещенияца Вд)у,б с пжпцм конца 7, лыве -дсыи Е;ружу рлзм(щенноеа ОБГуупор(ЕЕн 6 ц 9 Опорно п)иЕЕ 10)пркрепленнай к падроторной банке 11.СЕ)53:зь уступа ) с вдпоз б нредстлз:яст знптовую пару,1 корпусе 2 размещен шток 2,Всрхнш конец которого пад дейстиемЕзру)е(цн 13 упирается Ез стд:.ицу рогорд 1 и здгерметзцровдн сдыпко,д шжнпй коцец - В здпорш,й орган13 Выпа)пенны В Биде упру 030цилиндра, посаженного на шток снатягом, подпружцненноо пружшой1 б и опирающегося с Вазможностью перемещения нд ссдпа 17 втупки 18)прчем сед)ЕО выпо)пецо из гидра(5 абного мдтеридпа,Устройство работает спдующимаб 1)азо: .Црц падеьсме ротора 1 (....

Номер патента: 1196674

Опубликовано: 07.12.1985

Автор: Нугаев

МПК: G01B 5/24

Метки: датчик, перекоса

...делениями 3 на наружной цилиндрической поверхности и а резьбой 4, Измерительный наконечник 5 имеет плоскую рабочую поверхность 6 и цилиндрическую опорную поверхность 7, сопряженную с опорной сферой 2, Ось цилиндрической поверхности 7 перпендикулярна рабочей поверхности 6 измерительного наконечника 5. С измерительным наконечником 5скреплен токопроводящий диск 8, входящий в электроконтактный узел. Этот узел включает также два контактных кольца 9 и 10, а также изо" пирующую проставку 11 из упругодеформируемого материала, размещенную между ними. Кольца 9 и 10 имеют электрические выводы 12 и 13, Датчик содержит также комплект пру-, жин 14, прижимающих диск 8 к контактному кольцу 9. На основании 1 установлена цилиндрическая крьнпка 15...

Номер патента: 1164406

Опубликовано: 30.06.1985

Авторы: Логиновский, Медингер, Нугаев

МПК: E21B 45/00

Метки: моментомер, ротора

...Цель изобретения - повышениенадежности измерений.Поставленная цель достигается темчто роторный моментомер, содержащийкорпус, внутри которого установленвал с размещенным на нем зубчатымколесом, и измерительный блок,дополнительно содержит две втулки с фланцами, трехшарнирными подпружиненнымирычагами, подпружиненным штокомс зубчатой рейкой, связанной с измерительным блоком и поршнем гидравлического демпфера а зубчатое колесовыполнено в виде конической шестерни;причем втулки размещены на валу,одна из которых соединена с ним жестко, а другая - с конической шестерней,фланцы втулок соединены между собойтрехшарнирными подпружиненными рыча"гами с воэможностью взаимодействияс подпружиненным штоком.На фиг. 1 показано...

Номер патента: 1129323

Опубликовано: 15.12.1984

Авторы: Логиновский, Минибаев, Нугаев, Рассказов

МПК: E21B 19/16

Метки: ключ, развинчивания, свинчивания, труб

...затраты времени намонтаж и демонтаж устройства.Наиболее близким к предлагаемомуявляется ключ для свинчивания и развинчивания труб, включающий клино-, 15вые плашки с плашкодержателями и при-воды их перемещения Г 2 1.Однако известное устройство имеетзамкнутый корпус и требует значительных затрат времени на его монтаж 20и демонтаж,Цель изобретения - сокращение затрат времени на монтаж и демонтажустройства,Указанная цель достигается тем, 25что ключ для свинчивания и развинчивания труб, состоящий из клиновыхплашек с плашкодержателями и приводов их перемещения, снабжен створкой .с упором для взаимодействия с трубой,ЗОпричем плашкодержатели выполненыв виде рычагов, одни концы которых шарнирно соединены между собойпосредством створки, а другие...

Номер патента: 1129322

Опубликовано: 15.12.1984

Авторы: Ахметзянов, Богданов, Нугаев

МПК: E21B 19/00

Метки: блока, ограничитель, подъема, талевого

...талевого блока на низших передачах лебедки посредством подачи сигнала на срабатывание ограничителя подъема в зависимости от включения соответствующей передачи лебедки.талевого блока.Поставленная цель достигается тем, что в ограничителе подъема талевого блока, содержащем трос, тормозной узел, привод которого соединен с тормозом барабана лебедки, тормозной узел выполнен в виде шкива и соосных дисков, именпцих наружные и внутренние зубчатые поверхности и размещенных на общей оси, и кулачков замкового механизма, выполненного в виде клиновой пары, причем внутренний диск подпружинен и установлен с возможностью отклонения от оси под воздействием кулачка замкового механизма, кинематически связанного с пневмопереключателем и гибким валом с...

Номер патента: 1108300

Опубликовано: 15.08.1984

Авторы: Логиновский, Медингер, Нугаев

МПК: F24H 3/04

Метки: воздухоподогреватель

...и выходным участками 12.Известный воздухоподогреватель обладает низкой тепловой эффективностью, так как расположенные в непосредственной близости от индуктора лопатки греющего ротора, выполненные из тонколистовой стали, прогарают и быстро выходят из строя, а основание греющего ротора наоборот прогревается недостаточно хорошо ввиду его наибольшей удаленности от источника нагрева. Целью изобретения является повышение тепловой эффективности.Цель достигается тем, что в воздухоподогревателе, содержащем греющий ротор, снабженный электронагревателем и установленный в кожухе для прохода нагреваемой среды с входным и выходным участками, кожух выполнен 1.1-образным, а греющий ротор - в виде кольца, закрепленного в подающих роликах и пропущенного...

Номер патента: 1078071

Опубликовано: 07.03.1984

Авторы: Гефенидер, Лелеко, Мальзам, Нугаев, Плетнев, Рогозов

МПК: E21C 41/04

Метки: мощных, пластов, плывунами, разработки

...и может использоваТься при выемке мощных угольных пластов пб плывунныМи породами.Известен способ разработки мощных пластов, опасных по прорыву плывунов, предусматривающий их предварительное осуществление и в качестве защитных мероприятий., выпуск плывунов путем взрывания камерных зарядов 1.Недостатком данного способа является низкая эффективность и высокая трудоемкость выполнения.Известен способ разработки мощных пластов под плывунами, включающий слоевую отработку лавами с обрушением кровли позади рабочего пространства лавы 2.Недостатком известного способа является низкая трудоемкость его выполнения.Целью изобретения является повышение эффективности разработки путем снижения трудоемкости ведения работ.Указанная цель достигается тем, что...

Номер патента: 1056449

Опубликовано: 23.11.1983

Авторы: Нугаев, Озеров, Фрид

МПК: H03K 13/17

Метки: аналого-цифровой

....преобразования. 2Целью изобретения является повышение быстродействия и точности преоб"разования.Поставленная цель достигается тем,что е аналого-цифровой преобразователь, содержащий преобразователь на"пряжение"код поразрядного уравновешивания, вход которого соединен с входной шиной и первым входом блока вычитания, а выходы старших разрядов сое"динены с первыми входами выходногосчетчика старших разрядов и входамипреобразователя код-,напряжение, выход которого соединен с вторым входом блока вычитания, выход которогосоединен с первым входом первогоключа, второй вход которого соединенс выходом первого триггера, а выход - с первым входом интегратора,второй вход которого соединен свыходом второго ключа, а выход - спервым входом компаратора,...

Номер патента: 1049652

Опубликовано: 23.10.1983

Авторы: Галлямов, Логиновский, Нугаев, Прокопов, Рассказов, Расторгуев

МПК: E21B 23/00

Метки: колонне, оборудования, обсадных, труб, фиксации

...2 и 4 сверху наложеныклиновые захваты 9, выполненные ввиде двухсторонних клиньев, т,е,равносторонних треугольников, верши"нами к опорам 2 и 4 с наружными зуб"чатыми основаниями, которые стянутыстяжным упругим кольцом 10. Конуснаяопора 2 с юбкой 3 могут быть выполнены из двух разъемных половин, соединенных посредством цельной ниянейопоры 4, надеваемой на юбку 3 снизукорпуса 1 при сборке и стягивающейсилой упругого кольца 10 через клинья9 или самостоятельным стяжным устройством, а также цельным при соответствующем Соединении корпуса 1. Снизумуфты б может быть установлено соединительное кольцо 11,Устройство работает следующим Образом. Верхняя конусная опора 2 соединена с корпусом 1 винтовым ходовым поясом 12, винтовой ход которого выполнен...

Номер патента: 1048259

Опубликовано: 15.10.1983

Авторы: Логиновский, Медингер, Нугаев

МПК: F24H 3/04

Метки: воздухонагреватель

...насадки, иоба инцуктора размещены поперечно и по слецовательно относительной оси возцуховода, а сердечники снабжены на торцах заслонками и установлены с возможностью перемещения вцоль оси своего инцуктора.35На чертеже схематично изображен возцухонвгреватель, поперечный разрез.Возцухонагреватель соцержит установленные в воздуховоце 1 инцукторы 2 и 3 с сердечниками 4 и 5 в вице теплообменных насацок, размещенные поперечно и послецовательно относительно оси возцуховоаа 1. Сераечники 4 и 5 снабжены на торцах заслонками 6 - 9 и установлены45 с воэможностью перемещения вцоль осейсвоих индукторов 2 и 3 соответственно,В стенках возцуховоца 1 выполнены прорези, к которым. поцсоецинены короба10-13 аля помещения в них заслонок 6 - .9...

Номер патента: 1024406

Опубликовано: 23.06.1983

Авторы: Логиновский, Медингер, Нугаев

МПК: B66C 1/42

Метки: барабанов, захватное, отверстием

...цель достигается тем,что в захватном устройстве для барабанов с отверстием, содержащем траверсус проушиной для навешивания на крюкгрузоподъемного механизма и подйшенныек траверсе посредством тяг захватныеорганы, каждый захватный орган включает в себя полую втулку, в которой шар. нирно закреплен угловой Рычаг и соединенный с ним посредством жесткой тягидвуппечий рычаг, а на траверсе установлены блоки, огибаемые гибкой тягой,концы которой прикреплены к двуплечимрычагам. 40,На фиг. 1 показана устройство, общийвид; на фнг. 2 - конструкция зихватногооргана.Устройство содержит траверсу 1 сзакрепленными на ней бпокамн 2, огибае 45мыми гибкой тягой 3, закрепленной на проушине 4. На тяге 3 закреплены ограничи-тели 5, а концы тяги...

Номер патента: 1013135

Опубликовано: 23.04.1983

Авторы: Логиновский, Медингер, Нугаев

МПК: B23D 21/10

Метки: резки, труб

...ломанной, так как азот разливаясь по поверхности трубы в зоне ограниченной уплотнениями, производит неравномерное охлаждение поверхности. При приложении силы на излом или легкого удара, вследствие хрупкости происходит разлом по ломанной линии, что требует дополнительной обработки торца от резанной трубной заготовки. Цель изобретения - повышение качества торцов получаемых заготовок.Указанная цель достигается тем, что устройство для резки труб снабжено установленными на пружинах на внутренней по- поверхности коллекторов с возможностью охвата разрезаемой трубы нитями, одни концы которых соединены с источником то 35 ка, а другие размещены с возможностью взаимодействия между собой.Нити могут быть выполнены из нихрома.На чертеже...

Номер патента: 974577

Опубликовано: 15.11.1982

Авторы: Каюмова, Нугаев, Озеров, Фрид, Шаймарданов

МПК: H03K 13/20

Метки: напряжений, постоянного

...снимается результат измерения-цифровой код.Способ измерения напряжения постоянного тока происходит в дна так.та. В течении первого такта происходит интегрирование измеряемого напряжения постоянного тока 2 и форми974577 рование линейно изменяющегося напряжения 1, крутизна которого такова,что эа интервал времени Т, равныйцелому числу периодов сигнала помехи переменного тока, оно изменяетсяот величины опорного напряжения донуля. В момент равенства линейно изменяющегося напряжения 1 измеряемомунапряжению постоянного тока 2 заканчивается первый такт. Для первоготакта справедливы следующтее соотношения+ С = Т + - Т = Т.оРабота устройства для осуществления способа происходит в два тактаследующим образом.15 При поступлении на шину "Старт"19...

Номер патента: 968315

Опубликовано: 23.10.1982

Авторы: Логиновский, Нугаев, Рассказов

МПК: E21B 19/00

Метки: буровых, предохранительное, установок

...закреплены два пневмокрана 2, амортизатор 3, ролик 4 с осью 5, из рычагов 6, соединенных, осью 7, на которой закреплены грузы.8, вилка 9 и дополнительный канат 10, шплинта 11, соединенного с сигнальным канатом 12, втулки 13, нплинта 14, соединенного сигнальным канаом 12Устройство работает следующим образом.Сигнальный канат 12, соединенный с датчиком, например противозатаскивателя, талевого блока под кронблэкбуровой установки, удерживает грузы 8 пневмокранов 2 вподнятом состоя- нии. При движении талевого блока вы ше заданного положения канат 12 натягивается, усики шплинта 11 разхсимаются, освобождая вилку 9, и грузы 5 8 под действием своей массы опускаются внизОдновременно через ролик 4 натягивается дополнительный канат 10,...
