Москвин
Затвор для емкости
Номер патента: 1440820
Опубликовано: 30.11.1988
Авторы: Дынин, Матвеев, Москвин, Панфилов, Хохольков
МПК: B65D 90/56
...кусков выгружаемого материала (исключение,травмирования рыбы при использовании затвора в рыбоводных хозяйствах) или полностью и перекрытия разгрузочного отверстия без приложения значительных усилий.Указанная цель достигается тем, что гечка выполнена в виде усеченного конуса, больший торец которого закреплен на выходном отверстии емкости, а меньший торец снабжен формоподдерживающим кольцом, связанным с приводом.11 а фиг. 1 изображена емкость с закрытым затвором, общий вид; на фиг. 2 узел 1 на фиг. 1 (крепление фланца); на ;1 иг. 3 - емкость с открытым затвором,25 общий вид; на фиг. 4 - разрез А-А на фиг. 3, ,г ривсд затвора).Затвор состоит из течки 1, закрепленной на емкости 2 фланцем 3. На течке 1 закреплено кольцо 4, соединенное...
Устройство для выгрузки живой рыбы с жидкой средой из емкости
Номер патента: 1439070
Опубликовано: 23.11.1988
Авторы: Дынин, Матвеев, Москвин, Панфилов, Хохольков
МПК: B65G 67/00
Метки: выгрузки, емкости, живой, жидкой, рыбы, средой
...5 поворотного колеса 3, Лебедка снабженасъемной рукояткой 13, которая в нерабочем положении крепится на ходовой опоре 1,Для обеспечения удобства обслуживания при передвижении устройстваоно снабжено поручнем 14, в которомустановлена подвижная рукоятка 15,Последняя может смещаться в сторонуиз среднего положения и тем самымосвобождать пространство, требуемоедля поворота рукояткой 13 барабаналебедки 11. В верхней части поворотного колена имеется отверстие 16,которое расположено выше уровня жидкой среды в емкости. Колено 3 связано с трубопроводами 17 для подсоединения к подводящему 18 и отводящему19 шлангам.стройство работает следующимобразом.Для приведения устройства в рабочее положение выдвигают из трубы 8штанги с винтами 9 и,пятами....
Электромагнитный способ комплексного контроля ферромагнитных изделий и устройство для его осуществления
Номер патента: 1437679
Опубликовано: 15.11.1988
Авторы: Виноградов, Москвин, Поляков
МПК: G01B 7/06, G01N 27/90
Метки: комплексного, ферромагнитных, электромагнитный
...10 шумов Баркгаузена посту пает сигнал с сигнального выхода измерителя 7 тока. Это позволяет исключить влияние разброса суммарной толщины покрытий 18 и 19 и погрешности установки преобразователя 1 на результаты контроля электропроводящего покрытия 19, Физико-механических свойств и структуры ферромагнитной основы изделия 5.,Из сигнала шумов Баркгаузена вы р деляется с помощью Фильтра 13 нижних частот низкочастотная часть спектра, которая несет информацию о структуре Ферромагнитной основы изделия 5. Эту часть сигналов преобразователя 1 25 усиливают усилителем 14 нижних частот шумов Баркгаузена и подают в блок 17 обработки сигналов на вход 21.По затуханию высокочастотной части ЗО спектра сигналов шумов Баркгаузена от вихретокового...
Ионоселективный электрод для определения бромид-ионов
Номер патента: 1436049
Опубликовано: 07.11.1988
Авторы: Голиков, Меньшиков, Москвин
МПК: G01N 27/30
Метки: бромид-ионов, ионоселективный, электрод
...г бромида серебра, О, 1600 г сульфидасеребраи 0,1400 г сульфида мьппьяка.Слитки разрезают на плоскопаралдельные мембраны толщиной 1-3 мм.Одну иэ сторон мембраны полируют напасте Гои, а другую шлифуют абразивным порошком. На шлифованную сторону мембраны методом электротермического испарения в вакууме напыляютслой серебра, к которому контактоломприклеивают серебрянный токоотвод,Контактол представляет собой гомоге"низированную суспензию ультрамикродисперсного серебра в циклогексаноне.После испарения циклогексанона серебряный токоотвод Фиксируют пленкойэпоксидного компаунда.1На чертеже изображен бромидселективный электрод с внутренним твердымтокоотводом, общий.вид,Электрод содержит мембрану 1, слой2 серебра, контактол 3,...
Способ приварки мостиков из микропроволоки к стержневым контактам
Номер патента: 1433700
Опубликовано: 30.10.1988
Авторы: Атауш, Бумбиерис, Калейс, Москвин
МПК: B23K 31/02
Метки: контактам, микропроволоки, мостиков, приварки, стержневым
...стержнями 1 изделия 2образуется мостик 7, Небольшим сведением стержней 1 образуют прогиб мостика 7, предотвращающий его обрыв врезультате термического расширенияизделия 2,Призматическое углубление в стержнях 1 выполняют с углом при вершинеуглубления, равным 10-20 , а биссектриса этого угла наклонена к осисстержня 1 под углом 20-30 . При этомвеличина угла при вершине углубленияопределяется стойкостью ножа 3 и возможностью перемещения проволоки 5 вуглубление, а угол наклона биссектрисы этого угла к оси стержня 1 определяется возможностью деформации материала стержня 1 при прижиме язычка 4 к стержню 1 электродом 6 при приварке язычка 4 к стержню 1.Призматическое углубление выполняют так, чтобы расстояние вершины углубления от...
Устройство для измерения магнитострикции в импульсных и переменных магнитных полях
Номер патента: 1429068
Опубликовано: 07.10.1988
Авторы: Клечин, Левитин, Милов, Москвин, Попов, Семенов
МПК: G01R 33/12
Метки: импульсных, магнитных, магнитострикции, переменных, полях
...тонкой пластинки кварца при-т ее растяжении на Е ыЪ, = 10 и толщине кварца Ь10- м показывает, что Ч = 40 мВ и не зависит от площади этой пластинки. Реализовать теоретическую чувствительность измерения напряжений до-.10 практически невозможно, так как мы всегда вынуждены измерять напряжение Ч не на изолированной кварцевой пластинке, а на подключенной к прибору проводящими проводами с паразитнои емкостью С, т.е, на параллельно включенных конденсаторах Си С:так как С в -1 пФ, С пФ.Реально измеряемый сигнал Ч зависит от С, а следовательно, и от площади приклейки кварца. Для повы" шения чувствительности, .т.е. для компенсации паразитных емкостей, использовался дополнительный экран, подключенный к второму выходу электрометрического...
Устройство для определения оптимального периода технического обслуживания изделия
Номер патента: 1425745
Опубликовано: 23.09.1988
Авторы: Воробьев, Гришин, Москвин
МПК: G07C 3/08
Метки: изделия, обслуживания, оптимального, периода, технического
...регистратор 23,Исходная информация об изделии(ср 6, Н, т)т р Х ) вводится соответственно через 1 р 11 р 111,1 Ч и Ч входы устройства.Работу устройства можно разделитьна два этапа: определение Т" по критерию максимума Т р и вычислениевычисление Кос для любого времени функционирования Т.Устройство работает следующим образом.Датчиквремени с шагом А задает в порядке нарастания последовательность возможных значений 1 периода контроля и технического обслуживания изделияр 7; = 7, + А ргде1,2,3, В исходном состоянииключи 2,3,5 и 7 эакрцтыр а ключи 4и 6 открытц.Сигнал. с первого выхода датчика 1 времени через соединенные последовательно первый ключ б и элемент КПИ 22 поступает на первый вход блока 21 нелинейности, на второй вход кото-.рого...
Способ автоматического контроля и регулирования процесса контактной сварки и устройство для его осуществления
Номер патента: 1423320
Опубликовано: 15.09.1988
Авторы: Атауш, Бумбиерис, Леонов, Москвин
МПК: B23K 11/24
Метки: контактной, процесса, сварки
...сопротивления межцу электродамиподается на компаратор 26 а с вто.рого выхода датчика 8 сигнал о текущем значении межэлектродного напряжения Б подастся на один из входовв блок 24,сравнения. С момента включения сварочного тока с задатчика , 16 подается опорное напряжение Пс через электронный ключ 17 на вход интегратора 18 и с его вьгхода на вход третьего интегратора 20, С выхода третьего интегратора 20 сигнал в виде квадратичной зависимости К П, ЙС подается на второй вход блока 24 сравнения.Таким ОбразОм на Быхоце третьего интегратора 20 формируется квадратично-нарастающее напряжение., задающее закон изменения межэлектродного напряжения. И так сигнал г выхода интегратора 20 поступает на вход блока 24 сравнения для выделения разности с...
Способ приварки проволоки к стержневым контактам
Номер патента: 1418015
Опубликовано: 23.08.1988
Авторы: Атауш, Бумбиерис, Калейс, Леонов, Москвин
МПК: B23K 11/10
Метки: контактам, приварки, проволоки, стержневым
...стержневого контактатока высокой частоты, 20Для осуществления приварки проволоки к стержневым контактам проволоку 1 располагают поперек стержня 2,после чего проволоку 1 вдавливаютпуансоном 3 в поверхность стержня 2на глубину, равную диаметру ( проволоки 1, а затем по поверхности стержня 2 с помощью электродов 4 и 5, которые не контактируют с зоной сварки,подключенных к источнику 6 тока высо кой частоты, в месте размещения проволоки 1 пропускают ток высокой час"тоты, глубина проникновения которогоравна по крайней мере диаметру проволоки 1, при этом проволока 1 заплавляется металлом стержня 2.Для заплавления проволоки 1, достаточно с помощью тока высокой частотымаксимально нагреть только слой стержня 2 глубиной, равной диаметру (...
Способ определения микроконцентраций бромид-ионов в растворе
Номер патента: 1408339
Опубликовано: 07.07.1988
Авторы: Голиков, Москвин, Никоноров
МПК: G01N 27/30
Метки: бромид-ионов, микроконцентраций, растворе
...которые проводят в тефлоновой посуде. После снятия градуировочных кривых55определяют предел обнаружения бромидионов. Повторяют химическую обработку поверхности мембраны, электрода и помещают электрод в раствор с неизвестной концентрацией бромид-иона, Поградуировочной кривой находят концентрацию ионов брома в исследуемомрастворе Математическую обработкуградуировочных кривых проводят в схеме метода наименьших квадратов,, В таблице приведены данные, характеризующие эффект снижения предела обнаружения для бромидселективныхэлектродов с различным типом мембрандо и после химической обработки мембран перекисью водорода с концентрацией 3, 7, 15 мас,в течение 1 -10 мин, а также до и после двухчасовой обработки мембраны...
Устройство для микросварки
Номер патента: 1391842
Опубликовано: 30.04.1988
Авторы: Белоусова, Бумбиерис, Москвин, Старовойтов
МПК: B23K 31/02
Метки: микросварки
...микросхемой 22 и инструментом 9, и упором 31, ограничивающим перемещение держателя 2 вниз. Микросхема 22, с которой производится демонтаж кристалла 13 устанавливается на предметном столике 32. Устройство работает следующим образом. 5 10 15 20 25 30 35 40 45 50 55 2В исходном положении держатель 2 с закрепленным на нем ползуном 3 поддерживается пружиной 28 в положении, ограниченном упором 30. Каретка 4 прижата выступом 7 к ползуну 3 с помощью пружины 6, что определяет исходное положение инструмента 9. Винтом 14 задается усилие на пружине 12. Регулируемым упором 21 устанавливается зазор между инструментом 9 и рабочим концом прижима 18, несколько больший чем размер демонтируемого кристалла 13.Регулируемым упором 26 устанавливается такой...
Грунтовая эмаль
Номер патента: 1384551
Опубликовано: 30.03.1988
Авторы: Молчанова, Москвин, Савин, Шевцов
МПК: C03C 8/02
...угла смачивания при 840 С и повышение прочности сцепления.В табл,1 приведены предлага составы. Продолжение табл.1 Компоне ержаиие компонентов,ас.Х, в составе 0,8 1,2 1,2 0,5.0 5 18,8 1 О 120 аО г,15 0 1,2 0,6 лица состав едлаг Прототи Показ ате Температура нач размягчения, Со Температура обжига о 00 6 720 0-880 660-84 80-860 обжига, ОС 700-90 Инт стекаемость, 860 С, мм: 6 Компоненты Содержание компонентмас.Хв составе пихту фритты.составлянт из технических сырьевых материалов, Варкуэмали производят при 1200-1250 С.Фритту размалывант в шаровых мельницах мокрым способом по следувщейраскладке, мас.ч,:Гранулят эмали 100,0Глина часовярская 6,0Песок тонкомолотыйкварцевый 10,0 зо 0,8Нитрит натрия 0,1Вода 48,0Эмаль размалывант до тонины помола...
Устройство для сушки в стоге сельскохозяйственных кормов
Номер патента: 1375183
Опубликовано: 23.02.1988
Авторы: Гарькавый, Деркачев, Каминский, Корниенко, Масло, Михайленко, Москвин, Сытник
МПК: A01F 25/08
Метки: кормов, сельскохозяйственных, стоге, сушки
...сельскохозяйственного корма работает следующим образом. Масло поступает в гибкие арки 4, Под действием давления масла гибкие арки 4 приобретают жесткость каркаса, двуслойное укрытие 1 из эластичного материала приобретает вид шатра.Выдвигая штоки гидроцилиндров 30 посредством гидросистемы трактора 15, перемещают гибкие арки 4 с эластичным материалом в вертикальной плоскости вверх.Передвигают трактором 5 двуслойное укрытие 1 на стог 5 сельскохозяйственного корма.Устанавливают кронштейны 28 параллельно задней поперечине рамы 11, соединяют с фиксаторами внутреннюю эластичную пленку 2 и соединяют разрез, Поворачивают откидной рукав 22 отводящего воздуховода 19 к вентилятору 6 (фиг, 4), соединяют приточный воздуховод 18 с осевым вентилятором...
Сливной участок молокопровода
Номер патента: 1355185
Опубликовано: 30.11.1987
Автор: Москвин
МПК: A01J 7/00
Метки: молокопровода, сливной, участок
...патрубке в муфте 2 имеется прорезь 6. Возможность перемещения муфты 2 вдоль" сливного участка молокопровода 1 обеспечивается резьбовым соединением 7 трубы 1, молокопровода с муфтой 2, при этом ввинчивая муфту 2 по резьбе 7, гибкий элемент 3 сжимают, а при вывинчивании разжимают, чем обеспечивают диаметр размера выходного отверстия сливного участка молокопровода 1.Исходный внутренний диаметр пневмокамеры 3 выбирают несколько меньшим диаметра трубы 1 с возможностью взаимодейст-5 10 15 20 5 30 35 40 вия потока молока с гибким элементом 3 пневмокамеры, причем в несжатом состоянии пневмокамеры, При работе сливного участка пневмокамеру 3 настраивают с учетом минимального осаждения жира молока на стенках и максимальной чувствительности гибкого...
Счетчик молока
Номер патента: 1345059
Опубликовано: 15.10.1987
Автор: Москвин
МПК: G01F 11/32
...31и регистратора 32. Блок 30 памяти и регистратор 32 подключены выходамик блоку 29 управления. Выходы пультов управления каждого модуля подключенык герконам 20-23. Для подключения модуля счетчика к микропроцессору 12(14, 15 16, 24) служит контакт "+"входа пульта 27 управления, Для придания нагляцности и удобства работыпри настройке дозатора на заданнуюточность, а также для контроля работы его по уровню заполнения молоком трубки 5 с делениями служит кольцевой подвижный поясок 33, который устанавливается на уровень молока в трубке 5 по окончании настройки дозатора непосредственно перед началом его работы.Мерная и приемная камеры разделе - ны перегородкой 34, отверстие в которой снабжено запорным органом 35, установленным на нижнем...
Устройство для распыления и нанесения порошкообразных материалов
Номер патента: 1051777
Опубликовано: 15.09.1987
Авторы: Крешенинников, Москвин, Рыбников, Сбродова, Файнберг
МПК: B05B 5/02
Метки: нанесения, порошкообразных, распыления
...поток порошково-воздушной смеси меняет форму,а затем поток и частицы порошка разбиваются рассекателем 7 и ребрами8 на более мелкие и направляются реб 4 б рами 8 в электризующие каналы 10.Измельченные частицы обособленных потоков приобретают заряд от стенки 9каналов 10. На выходе из каналов 10вращающиеся отдельные потоки в сме сительной полости 14 объединяются водин общий с конфузором 20, сжимаютсяв шейке 21, а затем расширяются вдиффузоре 22Регулировка раскрытияфакела от максимально раскрытого до55струеобразного производится перемещением подвижного цилиндра 23 по резьбе19 на внешней стороне наконечника 16от стопорной шайбы 17 до фиксирующеговыступа 18. 1 1051777 2Изобретение относится к устройствам для распыления и нанесения...
Пинцет для контактной точечной микросварки
Номер патента: 1326411
Опубликовано: 30.07.1987
Авторы: Атауш, Веселис, Карпухин, Москвин
МПК: B23K 11/28
Метки: контактной, микросварки, пинцет, точечной
...рычага 1 О с регулировочным винтом 11 и включатель 12, взаимодействующий с регулируемым упором3 2 О двуплечего рычага 10. Для ограничения поворота рычага О поворотный рычаг 5 снабжен упором 4. Держатель 2 и упругая консоль 7 с помощью гибких токо- проводов5 и 16 соединены с источником сварочного тока (не показан). 25Пинцет для контактной точечной микро. сварки работает следующим образом. При отпущенном регулировочном винте1 поворачивают прижимной рычаг 1 О до упора 14 и упором 3 устанавливакт момент включения включателя 12. Затем регулировочным винтом 11 устанавливают величину прогиба упругой консоли 7, соответствующего необходимому сварочному усилию на электродах 3 и 8. Пинцет в раскрытом виде подводят к свариваемым деталям 17 и 8,...
Молокопровод к доильным установкам
Номер патента: 1323053
Опубликовано: 15.07.1987
Автор: Москвин
МПК: A01J 7/00
Метки: доильным, молокопровод, установкам
...грех соеднительных трубок были рдсоложеш,иже горизонтального сечения пдгрубкд 3. Соедиштс.нные трубки 6 сндбжень, штуцерами 9 и Фиксирующим гайками 10, Кольцевые кдмеры 5 заполнены жидкостью, :дпример глиерпом. Соедпительная трубка 6 снабжена монометром 11,огокопровод к доильным установкам работает следующим образом.Поц,гвеем в козьцевые камеры 5 подастся жидкость, давление вко.ьцевых камерах ореле.яется моно- метром 11. Цдвлепе в кольцевых камсрдх 5 определяет скорость течениямолоказдвисиг от конкретного типа молокопроводд, его прозводительности и используемых дольных аппаратов, давление в кольцевых камерах 5 подбирается индивидуально для каждого молокоровода. К патрубкам 8 подсо дшяются остальные соединительные трубк б, снятые для...
Способ измерения активного сопротивления и устройство для его осуществления
Номер патента: 1322192
Опубликовано: 07.07.1987
Авторы: Калейс, Леонов, Москвин
МПК: G01R 27/14
Метки: активного, сопротивления
...модулятора; Б - напряжение навыходе Фильтра нижних частот; Тк -время коммутации.Устройство работает следующим образом,Опорное напряжение, подаваемое напервый вход амплитудного модулятора2, периоцически с временным интервалом Т = 2/Гщ, где йг - частота 50вырабатываемых генератором 10 управляющих импульсов, инвертируется наего выходе и подается в цепь, состоящую иэ последовательно соединенныхобразцового 3 и измеряемого 4 резисторов,За счет выбора соотношения КЗ 3 К 4величин сопротивлений резисторов вцепи измеряемого резистора. протека 2 2ет переменный импульсный постояннойамплитуды ток, создающий соответствующее его Форме и пропорциональноепо амплитуде значению измеряемогосопротивления напряжение, Сигналвыхода усилителя 5...
Проточная потенциометрическая ячейка
Номер патента: 1318902
Опубликовано: 23.06.1987
Авторы: Вилков, Красноперов, Москвин
МПК: G01N 27/52
Метки: потенциометрическая, проточная, ячейка
...для заданной концентрацииитересующего иона в анализируемомрастворе х по отношению к значениюЭДС ячейки, заполненной только эталонным раствором, и является основойдля калибровки ячейки по стандартнымрастворам.При последовательном расположенииидентичных электродов в измерительном канале изменение потенциала каждого из электродов за счет вариациирасхода жидкости через канал одинаково по величине, те. регистрируемая вторичным прибором ЭДС ячейки(разность потенциалов между электродами) не зависит от, расхода жидкостичерез нее. Изменение концентрациипотенциалопределяющего (анализируемого) иона в растворе приводит к изменению потенциала первого (по направлению движения раствора) электрода,в то время как потенциал второгоэлектрода,...
Устройство для контактной микросварки
Номер патента: 1316772
Опубликовано: 15.06.1987
Авторы: Атауш, Бумбиерис, Калейс, Леонов, Москвин
МПК: B23K 11/10, B23K 31/02
Метки: контактной, микросварки
...9, что обеспечивает самоустанавливание половин электрода при сварке, Половины 8 и 9 сдвоенного электрода расположены с зазором относительно друг друга и закреплены в токоподводящих зажимах 10 и 11, которые электрически изолированы от частей пласдтины 2 и 2 ,Токоподводящие зажимы 10 и 11, а следовательно, и обе половины 8 и 9 сдвоенного электрода, подключены к источнику 12 сварочного тока. Центры обеих пластин 1 и 2 подключены к выходным клеммам программатора.13 тока, причем центр пластины 1 подключен к одной клемме, а к другой - центры обеих частей 2 и 2" разделен ной пластины, что обеспечивает разделенный привод половин 8 и 9 сдвоенного электрода при прохождении тока от программатора 13, т,е. обеспечивается создание...
Доильный стакан
Номер патента: 1308271
Опубликовано: 07.05.1987
Автор: Москвин
МПК: A01J 5/08
...г,ужгород, ул. Проектная, 4 Изобретение относится к сельскомухозяйству, в частности к доильнымстаканам.Цель изобретения - улучшение процесса доения. 5На чертеже приведена схема доильного стакана.Доильный стакан содержит гильзу 1,сосковую трубку 2 с присоском 3 ивыполненный в ее стенке полостью 4, 1 Озаполненной жидкостью и имеющей запорный элемент 5, Присосок снабжентрубкой 6 с клапаном 7 и имеет кольцевую полость 8 заполненную жидкосстью. В качестве заполнителя можетбыть выбрана теплоаккумулирующая жидкость с температурой киления нижетемпературы молока, например трихлорфторметан,Доильный стакан работает следующим образом,Перед началом доения на стендеподбирается исходная величина давления жидкости в полостях 4 и 8, обесМ г 5почивающая...
Устройство для распыления и нанесения порошкообразных материалов
Номер патента: 771968
Опубликовано: 15.04.1987
Авторы: Москвин, Рыбников, Файнберг
МПК: B05B 5/02
Метки: нанесения, порошкообразных, распыления
...зарядки частиц порошка и конструкция системы позволяют увеличить площадь соприкосновения в два-три и более раза в зависимости от размеров и числа каналов. На выходе из каналов в смесительной полости 12 с обтекателем 10 в центре и конечными участками ребер обособленные потоки смешиваются в один с образованием равномерно заряженного потока с устойчивым и направленным факелом.Применение многоканальной системы зарядки порошковых частиц позволит увеличить коэффициент осаждения порошка до 50 и более процентов, повысить производительность устройства, качество получаемых покрытий, а также обеспечить возможность получения тонкослойных покрытий.Использование данного устройства позволит повысить культуру производства и сангигиену условий...

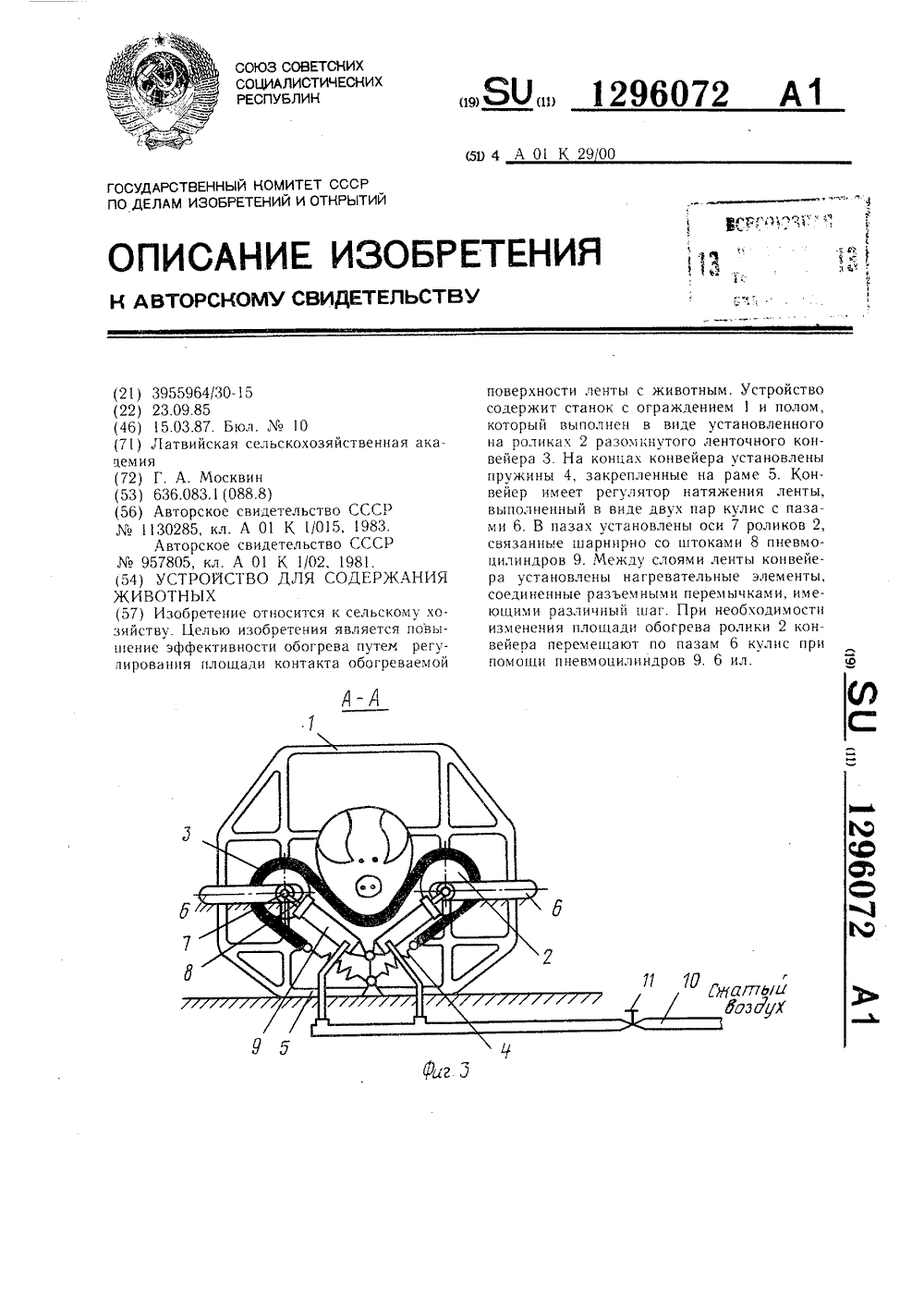

Устройство для содержания животных
Номер патента: 1296072
Опубликовано: 15.03.1987
Автор: Москвин
МПК: A01K 29/00
Метки: животных, содержания
...рядами с одинаковым шагомуложены нагревательные элементы 13, соединенные между собой посредством разъемных перемычек 14, имеющих различный шаг,Лента конвейера выполнена двухслойной исостоит из эластичного основания 15 и слояизоляции 16, например из стекловолокна,Нагревательные элементы 13 соединены проводами 17 с блоком 18 питания.Устройство работает следующим образом. 40До начала обогрева животное содержит.ся в станке обычным образом (вспомогательные конструкции не показаны). При этомпол станка представляет собой жесткое основание благодаря тому, что установленныев пазах 6 ролики 2 поджаты штоками 8 пневмоцилиндров 9 в противоположные стороныот поперечной оси конвейера, При этом жесткость пола конвейера 3 увеличивается...
Площадка для содержания коров
Номер патента: 1296061
Опубликовано: 15.03.1987
Авторы: Бернис, Москвин
МПК: A01K 1/00
Метки: коров, площадка, содержания
...защелкой (не показаны). Привязь может быть автоматической. Части 4 и 5 перегородок и планки 7 могут быть съемными и прикреплены к полу с помощью средств, обеспечивающих их перестановку в стойле (например, присосками и др.). Стойла 2, планки 7 и части 4 и 5 могут быть покрыты эластичным материалом, например резиновым ковриком.По периметру отдельное стойло имеет приблизительно округлую форму. Вдоль нижней части кормушки расположен водопровод (на рисунке не показан). Планки 7 и части 4 и 5 перегородки могут быть выполнены полыми из соответствующего материала для подачи в их полости тепла для обогрева животных. Острых кромок или углов планки 7 и части 4 и 5 перегородок стойла не имеют.Эксплуатируют площадку следующим образом. Корову вводят в...
Устройство для контактной микросварки
Номер патента: 1292963
Опубликовано: 28.02.1987
Авторы: Бумбиерис, Калейс, Леонов, Москвин
МПК: B23K 11/10, B23K 31/02
Метки: контактной, микросварки
...между пластинами 4 и 5, подрегулируя усилие отталкивания пластин при прохождении тока от программатора 11. Положение электрода 1 можно изменять по высоте, после чего он фиксируется винтом 15. Держатель 8 перемещается от привода. Это перемещение ограничивается регулируемым упором 16.Устрочство работает следующим образом.Держатель 8 с помощью привода перемещается вниз до упора 16, который отрегулирован так, что электроды 1 и 2 приводятся в соприкосновение со свариваемыми деталями до получения электрического контакта. После этого включается программатор тока 11, к выходным клеммам которого подключены центры параллельных пластин 4 и 5 и ток, разделяясь, обтекает правую и левую части упругого элемента, при этом, в результате взаимодействия...
Охладитель для силовых полупроводниковых приборов
Номер патента: 1292072
Опубликовано: 23.02.1987
Авторы: Москвин, Прохорчева, Свирский
МПК: H01L 23/26
Метки: охладитель, полупроводниковых, приборов, силовых
...счастичным вырезом; на фиг.2 - то же,вид сверху.Охладитель включает в себя верхнюю часть 1 основания, которая имеет внутреннюю полость с радиальнымивыступами 2 и штырями 3, нижнюючасть 4 основания с радиальными выступами 5 и штырями 6, В сочленениипо радиальным выступам 2 и 5 обоих.резьбовым хвостовиком 10 и фланцем11. Сборка охладителя осуществляется путем стягивания верхней части 1и нижней части 4 основания с помощьюштуцера 8, причем так, что штыри 3верхней части находятся по впадинахнижней и образовывают шахматный,трехрядный участок штырей с требуемым зазором, а радиальные каналыштуцера находятся соосно с радиальными выступами 2 и 5.5 При присоединении охладителя ксистеме принудительного охлажденияхладагент через штуцер 8 и...
Многодвигательный электропривод
Номер патента: 1280690
Опубликовано: 30.12.1986
Авторы: Артамонов, Бражников, Мартюшов, Москвин, Хакимов
МПК: H02P 7/68
Метки: многодвигательный, электропривод
...тока не открывается,Таким образом в моментякорь электродвигателя 4 переводится в режим питания по двум фазам полумоста 22 источника питания для пары электродвигателей, но ток в якоре электродвигателя 4 остается непрерывным, Развиваемый электродвигателем 4 вращающий момент уменьшается и его скорость вращения начинает уменьшаться (фиг. 2 а), разница скоростей пары электродвигателей 4 и 5 начинает также уменьшаться (фиг, 2 б) и через некоторое время, начиная с момента времени 1 (см, фиг. 2 г), начинает уменьшаться и возникшее ранее угловое рассогласование роторов фазовращателей, В момент времени т угловое рассоглаэсование уменьшается до уставки возврата аЧщ релейного элемента 34, в этот момент на его выходе опять появляется сигнал...
Устройство для контроля толщины покрытий на ферромагнитной основе
Номер патента: 1280511
Опубликовано: 30.12.1986
Авторы: Виноградов, Москвин, Фрадкин
МПК: G01N 27/83
Метки: основе, покрытий, толщины, ферромагнитной
...ного пзапмодеззстния с покрытием 1 б, Онп носирипимаются измеригельной обмоткой 5 преобразователя 4 и усиливаются устгиителем б, Для исключения влияния величины зазора, образован- . ного покрьш ием, и поддержания постоянной ззеличины шумов Баркгауэена н изделии величина тока иеремагнйчинатия изменяется управляющим сигналом низкочастотной составляощейспектра ЗДС умов Баркгаузена, которая ныде;тяется фзцьтром 10 нижнихчастот, усилинается усилителем 11 и 2поступает на блок 2 управления. В блоке 2 происходит сравнение поступающих на его входы сигналов: постоянной амплитуды с генератора 1 и изменяющегося, в зависимости от зазора между преобразователем 3 и изделием 13, с усилителя 11, при этом ток перемагничинания будет...
Устройство для содержания животных
Номер патента: 1277935
Опубликовано: 23.12.1986
Автор: Москвин
МПК: A01K 29/00
Метки: животных, содержания
...максимальный (шаровой) диаметр центральной трубки, с тем, чтобы витки спирали расположились в пределах цилиндрической части центральной 30 (осевой) трубки. В случае использования трубки 23 только для обогрева пола, входной 29 и выходной 30 шланги могут быть подсоединены к общей магистрали коллектора 20 без учета приведенных оптимальных соотношений. Трубки 24 соединены между собой трубками - перемычками 39.Устройство работает следующим образом, 40Циркулирующий теплоноситель по контуру (Фиг.7) через коллектор 20 и трубки 27, 28, 25 и 26 попадает на вход (слева и справа от продольной оси облучателя) в полости волнооб разных кварцевых трубок 24. Благодаря встречным потокам, поступающим извне,теплоноситель (например, вода) равномерно...
