Устройство для содержания животных

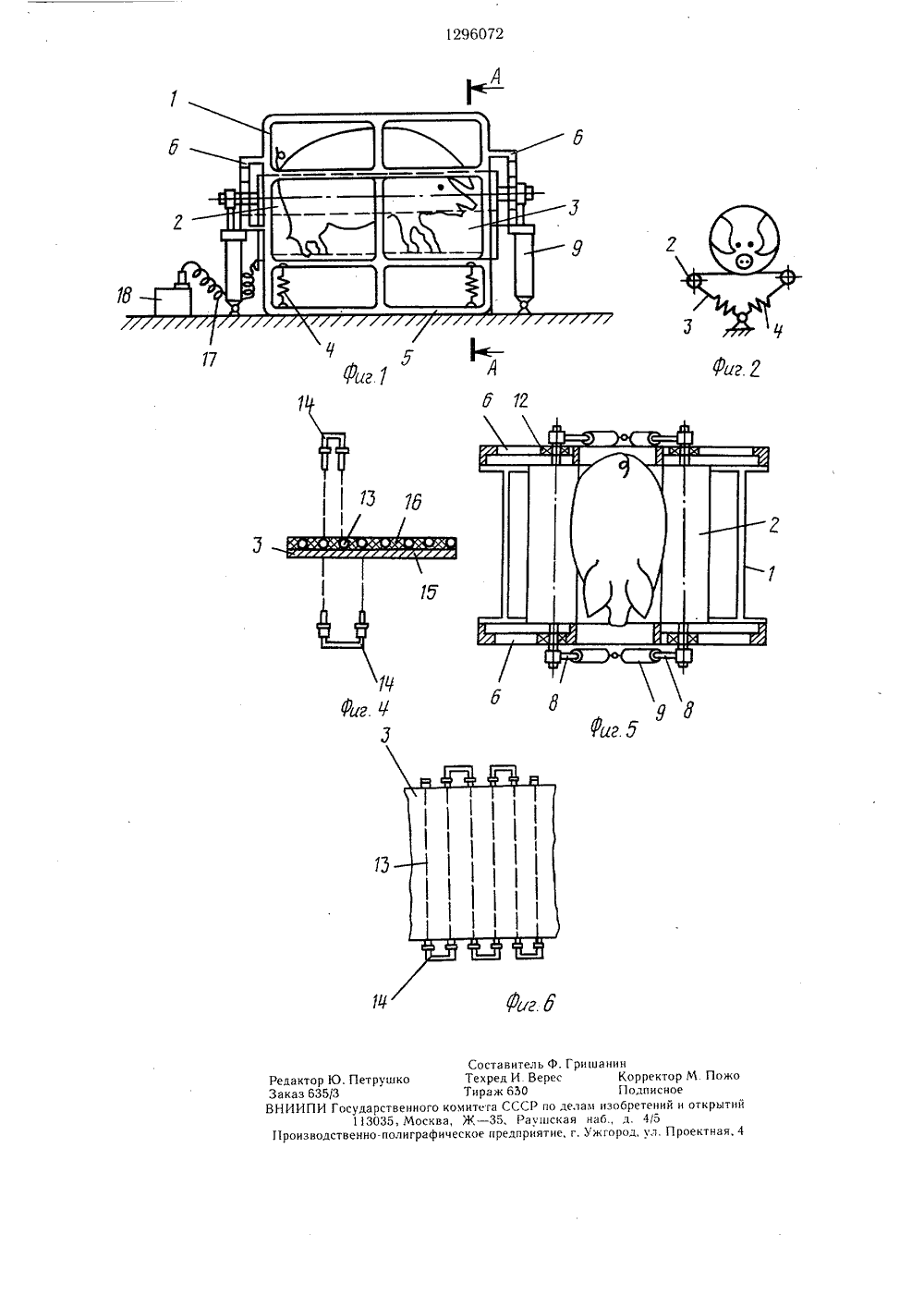

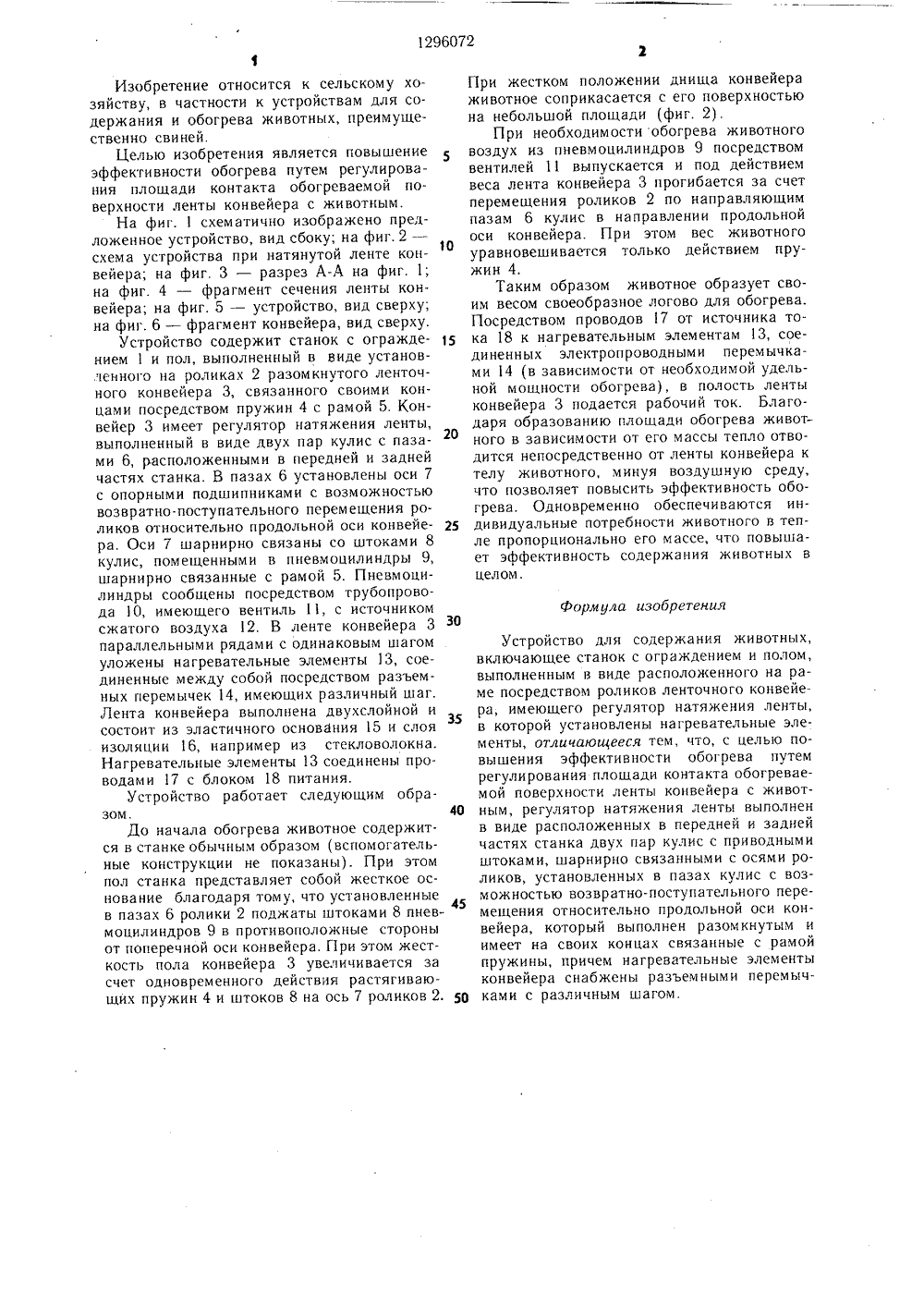

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН А 1 12960 01 К 290 НИ 3 .1 4 Ю СУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ИСАНИЕ ИЗОБРЕВТОРСНОМУ СВИДЕТЕЛЬСТВ(71) Латвийская сельскохозяйственная академияя(54) УСТРОИСТВО ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ(57) Изобретение относится к сельскому хозяйству. Целью изобретения является повышение эффективности обогрева путеи регулирования площади контакта обогреваемой поверхности ленты с животным. Устройство содержит станок с ограждением 1 и полом, который выполнен в виде установленного на роликах 2 разомкнутого ленточного конвейера 3. На концах конвейера установлены пружины 4, закрепленные на раме 5. Конвейер имеет регулятор натяжения ленты, выполненный в виде двух пар кулис с пазами 6. В пазах установлены оси 7 роликов 2, связанные шарнирно со штоками 8 пневмоцилиндров 9. Между слоями ленты конвейера установлены нагревательные элементы, соединенные разъемными перемычками, имеющими различный шаг. При необходимости изменения площади обогрева ролики 2 конвейера перемещают по пазам 6 кулис при помощи п невм оцил и ндров 9. 6 ил.Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания и обогрева животных, преимущественно свиней,Целью изобретения является повышениеэффективности обогрева путем регулирования площади контакта обогреваемой поверхности ленты конвейера с животным.На фиг. 1 схематично изображено предложенное устройство, вид сбоку; на фиг. 2 -схема устройства при натянутой ленте кон 10вейера; на фиг. 3 - разрез А-А на фиг, 1;на фиг. 4 - фрагмент сечения ленты конвейера; на фиг. 5 - устройство, вид сверху;на фиг. 6 - фрагмент конвейера, вид сверху.Устройство содержит станок с ограждением 1 и пол, выполненный в виде установленного на роликах 2 разомкнутого ленточного конвейера 3, связанного своими концами посредством пружин 4 с рамой 5. Конвейер 3 имеет регулятор натяжения ленты,выполненный в виде двух пар кулис с пазами 6, расположенными в передней и заднейчастях станка. В пазах 6 установлены оси 7с опорными подшипниками с возможностьювозвратно-поступательного перемещения роликов относительно продольной оси конвейера. Оси 7 шарнирно связаны со штоками 8кулис, помещенными в пневмоцилиндры 9,шарнирно связанные с рамой 5. Пневмоцилиндры сообщены посредством трубопровода 10, имеющего вентиль 11, с источникомсжатого воздуха 12, В ленте конвейера 3параллельными рядами с одинаковым шагомуложены нагревательные элементы 13, соединенные между собой посредством разъемных перемычек 14, имеющих различный шаг,Лента конвейера выполнена двухслойной исостоит из эластичного основания 15 и слояизоляции 16, например из стекловолокна,Нагревательные элементы 13 соединены проводами 17 с блоком 18 питания.Устройство работает следующим образом. 40До начала обогрева животное содержит.ся в станке обычным образом (вспомогательные конструкции не показаны). При этомпол станка представляет собой жесткое основание благодаря тому, что установленныев пазах 6 ролики 2 поджаты штоками 8 пневмоцилиндров 9 в противоположные стороныот поперечной оси конвейера, При этом жесткость пола конвейера 3 увеличивается засчет одновременного действия растягивающих пружин 4 и штоков 8 на ось 7 роликов 2, 50 При жестком положении днища конвейера животное соприкасается с его поверхностью на небольшой площади (фиг. 2).При необходимости обогрева животного воздух из пневмоцилиндров 9 посредством вентилей 11 выпускается и под действием веса лента конвейера 3 прогибается за счет перемещения роликов 2 по направляющим пазам 6 кулис в направлении продольной оси конвейера. При этом вес животного уравновешивается только действием пружин 4.Таким образом животное образует своим весом своеобразное логово для обогрева. Посредством проводов 7 от источника тока 18 к нагревательным элементам 13, соединенных электропроводными перемычками 14 (в зависимости от необходимой удельной мощности обогрева), в полость ленты конвейера 3 подается рабочий ток. Благодаря образованию площади обогрева животного в зависимости от его массы тепло отводится непосредственно от ленты конвейера к телу животного, минуя воздушную среду, что позволяет повысить эффективность обогрева, Одновременно обеспечиваются индивидуальные потребности животного в тепле пропорционально его массе, что повышает эффективность содержания животных в целом.формула изобретенияУстройство для содержания животных, включающее станок с ограждением и полом, выполненным в виде расположенного на раме посредством роликов ленточного конвейера, имеющего регулятор натяжения ленты, в которой установлены нагревательные элементы, отличающееся тем, что, с целью повышения эффективности обогрева путем регулирования площади контакта обогреваемой поверхности ленты конвейера с животным, регулятор натяжения ленты выполнен в виде расположенных в передней и задней частях станка двух пар кулис с приводными штоками, шарнирно связанными с осями роликов, установленных в пазах кулис с возможностью возвратно-поступательного перемещения относительно продольной оси конвейера, который выполнен разомкнутым и имеет на своих концах связанные с рамой пружины, причем нагревательные элементы конвейера снабжены разъемными перемычками с различным шагом.1296072 ГФиг 1 г. Пожо открытии тная, 4 Сос едактор Ю. Петрушко Техр аказ 635/3 Тира НИИПИ Государственного комитет 113035, Москва, Ж -1 роизводственно-полиграфическоевитель Ф. ГришаниндИ Верес Корректор650 ПодписноеСССР по делам изобретений иРаушская наб., д. 4/5едприятие, г. Ужгород, ул. Пр
