Москвин

Номер патента: 1155261

Опубликовано: 15.05.1985

Автор: Москвин

МПК: A61D 3/00

Метки: животных, сельскохозяйственных, фиксации

...1 пары эластичных камер 2 н 3 (шаров), соединенных в одной точке, сжимающих в рабочем положении животное с боковых сторон и снизу. Для соединения с источником сжатого воздуха камеры имеют патрубки 4 и 5. Диаметры передних и задних шаров могут соотноситься в пределах 23 - 5/6 применительно к крупному рогатому скоту, В передней части устройство снабжено парой дополнительных эластичных камер 6 (шаров), установленных с помощью опорной планки 7 с шарниром 8 на раме, имеющей продольные планки 9 и поперечные планки 10, причем продольные планки 9 установлены на камерах 2 с помощью шарнирных опор 11 и снабжены направляющими трубками 12, выполненными в виде приливов к камерам 6. Трубки 12 снабжены фиксаторами 13 и установлены с возможностью...

Номер патента: 1147541

Опубликовано: 30.03.1985

Авторы: Атауш, Веселис, Калейс, Москвин

МПК: B23K 11/10, B23K 31/02

Метки: заглубленным, контактным, микропроволоки, мостиков, площадкам, приварки

...перемещения в направлении гнезда иэделия, а гнездо снабжено регулятором величины сдвига торцов электродов. 25На фиг.1 изображена проволока,вытянутая из зажимов электродами на величину заглубления контактов; на фиг.2 - положение проволоки, когда подводом изделия она зажата и вместе с электродами сдвинута в обратном направлении (положение перед сваркой); на .фиг,З показано устройство для приварки мостиков из микропроволоки к заглубленным контактным площадкам.Устройство для осуществления способа приварки мостиков из микро- проволоки 1 к контактным площадкам 2, расположенным в углублении изделия 3, содержит станину 4, зажи мы 5 проволоки, гнездо б для изделия, установленное на штоке 7, и два электрода 8, установленные в держателях 9...

Номер патента: 1143720

Опубликовано: 07.03.1985

Авторы: Батраков, Малинский, Москвин, Табагари, Третьяков, Фаликман

МПК: C04B 24/30

Метки: бетонную, добавка, железобетонных, комплексная, смесь

...включающая прполиконденсации нафталинсульфоты с формальдегидом, лигносульи интенсификатор твердения, соджит в качестве интенсификатораизмельченную дегидратированнуюкоалюминатную глину при следующ.соотношении компонентов, мас.Е;Продукт полнконденсациинафталинсульфокислотыс Формальдегидом30,4 Лигносульфонат 4,4- ,Тонкоизмельченная55дегидратированная чавысокоалюминатнаяглина 4 де Используют бетонные смеси, отлиющиеся видом и количеством вводидобавок, составы добавок привеы в табл. 1, составы бетонных7 Продукт поликоиденсации наф,2талинсульфокислоты с формальдегидом 4 О,гносульфонат Иитенсификатор -мельченная дегид высокоалюминатна Продукт поликонд талинсульфокисло дегидом тонкои атиров 48,4. гл еисации нафы с формаль 3 2 О,О носульфона...

Номер патента: 1142396

Опубликовано: 28.02.1985

Авторы: Захаренков, Москвин, Щепин, Щербаков

МПК: B65G 69/20

Метки: переработки, хлыстов

...хлыстов, в частности к технологии переработки хлыстов на береговых лесных складах, 5Известен способ переработки хлыстов, поступающих в межнавигационный и навигационный периоды, заключаю- щийся в том, что хлысты разгружают раскряжевывают на сортименты и,сбра- О сывают в воду, при этом хлысты, поступающие в межнавигационный период, укладывают в запас, а раскряжевку их производят лишь в навигационный период 13 ..15Недостаток известного способа заключается в низкой, производительности и в том, что он не обеспечивает сохранения древесины при сплаве.Цель изобретения - повышение про О изводительности и сохранение древесины при сплаве.Поставленная цель достигается тем, что согласно способу переработки хлы. стов, поступающих в...

Номер патента: 1134477

Опубликовано: 15.01.1985

Авторы: Москвин, Пошерстников

МПК: B63H 5/14

Метки: движительно-рулевое, судна

...следствие к повреждениям валовой линии,Цель изобретения - повышение за щищенности гребного вала н условиях засоренного фарнатера.Указанная цель достигается тем что движительно-руленое устройство судна, содержащее гребной винт, З 5 установленный с зазором н поворотной направляющей насадке, закрепленной на корпусе судна верхней и нижней шарнирными опорами, последняя из которых установлена на подцерживаю щем поворотную направляющую насадку кронштейне, сквозь отверстие в котором с кольцевым зазором пропущен гребной вал, снабжено дополнительным кронштейном для крепления гребного 45 вала, а кольцевой зазор между последним и внутренней поверхностью отнерстия в кронштейне, поддерживающемповоротную насадку, выбран из равенства д р отверстия в...

Номер патента: 1118659

Опубликовано: 15.10.1984

Авторы: Абдулхакова, Бухайров, Галлямов, Гусев, Дайнеко, Дергачев, Люшин, Малков, Москвин, Мусатов, Наговицын, Недбайлюк, Оленев, Сабирова, Смольников, Солодов

МПК: C09K 3/00

Метки: нефтепромысловом, оборудовании, отложений, парафина, предотвращения

...напромыслах.Цель изобретения - повышение эфФективности способа предотвращенияотложений парафина путем обеспечениявоэможности введения в нефть ингибитора без предварительного растворителя его в углеводородных растворителях и расширение области применения способа.Поставленная цель достигаетсятем, что согласно способу предотвращения отложений парафина в нефтепромысловом оборудовании путем введенияингибитора на основе поверхностноактивного вещества в качестве химического реагента используют продуктпоследовательного присоединения1-3 мас.ч. окиси этилена и 3-9 мас.ч.окиси пропилена к 1 мас.ч . Фенолсодержащего продукта,В качестве Фенолсодержащего продукта используют фенольную смолу отход производства фенола и ацетона по кумольному...

Номер патента: 1117024

Опубликовано: 07.10.1984

Автор: Москвин

МПК: A01J 7/00

Метки: доильной, молокопровод, установки

...части молокопровода 1Известен также молокопровод доильной установки, содержащий две основные тру. бы, расположенные коаксиально с образованием межстенной полости 2.Недостатком известных молокопроводов доильных установок является то, что они не обеспечивают эффективного охлаждения молока.Цель изобретения - улучшение охлаждения молока.Цель досгигается тем, что в молокопроводе доильной установки, содержагцем две основные трубы, расположенные коаксиально с образованием межстенной полости, имеется третья труба, которая расположена в полости внутренней трубы с образованием второй межстенной полости, расположенной коаксиально полости, образованной Осювпыми трубами, причем, поверхность наружной трубы выполнена волнистой.На фиг. 1 изображен...

Номер патента: 1115228

Опубликовано: 23.09.1984

Авторы: Москвин, Ракович, Рыжков

МПК: H03K 17/0424

Метки: автоматической, коммутатор, коррекцией

...Э-триггеров соединены с обмотками управления соответствующих коммутирующих реле. На чертеже представлена функциональная схема предлагаемого коммутатора.Устройство содержит ждущий генератор 1 импульсов, п резисторов 2,формирователь 3 импульсов, О трансформаторов 4 контроля, о коммутирующих реле 5, блок 6 управления, иЬ-триггеров 7, выходную шину 8, вход.ные шины 9, служебные шины 10 и информационные шины 11,Выход ждущего генератора 1 импульсов соединен с первым входом формирователя 3 импульсов и через соответствующие резисторы 2 и вторые обмотки трансформаторов 4 контроля собщей шиной устройства, которая черезтретьи обмотки трансформатора 4 соединена с соответствующими входами блока б управления и Э 1-входами соответствующих Э...

Номер патента: 1112322

Опубликовано: 07.09.1984

Авторы: Москвин, Свистун, Сиротин, Смоловский, Шевченко

МПК: G01R 31/08, G01R 31/306

Метки: цепей, электрических

...с вторым выходом блока, соединенного первым выходом и первым выходом триг. гера, соединенного вторым выходом с третьим выходом блока, первым входом - с выходом первого элемента И, 45 вторым входом - с третьим входом бло ка.На чертеже представлена структурная электрическая схема устройства для контроля электрических цепей.Устройство содержит коммутатор 1,. выполненный, например, на герконах, измерительные шины 2 и 3, измеритель 4, блок 5 переключений, запоминающий блок 6, распределитель 7, выпол ненный, например, в виде двоичного матричного дешифратора, вентили8 = 1-8= и, регистр 9 адреса, эле 2 4,мент - 10 ЗАПРЕТ, комбинатор 11, генератор 12 импульсов, блок 3 ввода и управления, первое 14 1 и второе 14=2 реле, элемент 15 разряда,...

Номер патента: 1110577

Опубликовано: 30.08.1984

Авторы: Бумбиерис, Веселис, Калейс, Москвин

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...небольшой ход, а на шток 19 пневмоцилиндра, который связан со штоком 5 передачей так, что ход стопорящегося штока 19 в несколько раэ больше хода штока 5, т,е. увеличивается ход, во время которого осуществляется стопорение; Передача между штоками 5 и 19 содержит следующие элементы: закрепленную на штоке 5 зубчатую рейку 20, взаимодействующую с зубчатым сектором 21, установленным на общей оси 22 с рычагом 23, другой конец 24 которого шарнирно соединен со штоком 19. Величина раствора электродов 2 и 3 определяется положением регулируемого .упора 25, который взаимодействует с рычагом 23. Концентрично штоку 1940 о ора 21.Машина работает следующим образом.В исходном положении, когда электроды 2 и 3 раскрыты, поворотом установлен охватывающий...

Номер патента: 1109092

Опубликовано: 23.08.1984

Автор: Москвин

МПК: A01J 5/01

Метки: молока, надоенного, регистрации

...решением к изобретений является устройство для регистрации надоенного молока, содержащее цилиндрическую емкость с крышкой, в которой закреплен коаксиально патрубок-опорожни- тель, регистратор, соединенный с чувствительным элементом, имеющим расположенные на емкости по винтовой линии контакты 23.Недостатками этих устройств являются низкие точность измерений и надежность устройства.Целью изобретения является повышение точности измерений и надежности устройства.Эта цель достигается тем, что устройство для регистрации надоенного молока снабжено поплавком, который имеет кольцевой магнит и центральное отверстие и расположен на патрубке-опорожнителе, причем контакты выполнены в виде герконов.На наружной поверхности емкости закреплен...

Номер патента: 1100556

Опубликовано: 30.06.1984

Авторы: Мишунин, Москвин, Савков, Свиридов

МПК: G01N 27/83

Метки: магнитных, неразрушающего

...полем низкой частоты, подмагничивают постоянным полем и регистрируют ЭДС шумов Баркгаузена, предварительно в рабочей зоне преобразователя размещают ферромагнитную пластину, намагничивают ее постоянным полем до насыщения и располагают преобразователь с пластиной на поверхности контролируемого материала.На чертеже представлена блок-схе 60 ма устройства, реализующего предлагаемяй способ.Устройство содержит блок 1 перемагничивания, соединенный с преобразователем, выполненным из пе ремагничивающей обмотки 2, размещенной на П-образном магнитопроводе 3, и измерительной катушки 4, соединенной с включенными последовательно фильтром 5 верхних частот, усилителем б и измерительным блоком 7, П-образный магнитопровод размещен над...

Номер патента: 1093960

Опубликовано: 23.05.1984

Авторы: Москвин, Седых

МПК: G01N 27/83

Метки: магнитошумовой, структуроскопии

...преобразователь шумов Баркгаузена, Фильтр, усилитель, первый амплитудный селектор, блок вычитания, блок измерения и второй амплитудный селектор, включенный между выходом усилителя и вторым входом блока вычитания, снабжено первым и вторым блоками управ ления, включенными между выходом блока вычитания и вторыми входами соответственно первого и второго амплитудных селекторов.На фиг. 1 изображена блок-схема 60 предлагаемого устройства 1 на Фиг.2 развертка во времени сигнала ЭДС шума Баркгаузена.Устройство содержит генератор 1 перемагничйвания, подключенный к иа- у 5 магничивающей обмотке преобразователя 2 шумов Баркгаузена. Измерительная обмотка преобразователя 2 подключена ко входу фильтра 3 верхних частот, выход которого,...

Номер патента: 1082586

Опубликовано: 30.03.1984

Авторы: Бейрах, Веселис, Егоров, Ефремов, Калейс, Кустов, Москвин, Старовойтов

МПК: B23K 11/10

Метки: контактным, микропроволоки, мостиков, площадкам, приварки

...сжатия 8 со сварочными инструментами-электродами 9 и 10. ь Изделие 3 установлено в токопроводящем гнезде 11 с возможностью подъема и опускания. Механизмы сжатия 8 содержат электоододержатели 12 с электродами 9 и 10; установленные нарычагах 13, поворачивающихся на осях14, пружины 15, создающие сварочноеусилие, эксцентриков 16 для подъемаи опускания электродов, а такжезакрепленных к электрододержателям 12токопроводов 17 и 18 соединенных систочником питания (не показан).25 3 108Механизм подачи проволоки 7 сос-.тоит из барабана 13, поворачивающегося в кольцеобразных направляющих20, и двух держателей 2 г,г. -образнойформы, закрепленных на. барабане 19.Один конец держателя 21 согнут подуглом 90 для введения его в углубление изделия, а на...

Номер патента: 361430

Опубликовано: 30.01.1984

Авторы: Бражников, Гербич, Кринский, Лисицын, Москвин, Разумовский, Руссиян, Трубников, Черных, Чирков, Шаломеев

МПК: G01N 21/27

Метки: непредельности, органических, соединений

...путем барботирования озоно-воздушной или озоно-кислородной смеси через раствор исследуемого вещества, в процессе которого озон присое. ,диняется к двойным связям. До или 15 после барботирования в раствор вводят небольшое количество цветного индикатора и измеряют степень его обесцвечивания.Известные устройства имеют низкую 20 чувствительность и не позволяют олучить результат анализа в форме электрического сигнала. Кроме того, на проведении анализа затрачивается много времени (до 18 ч). 25Предложенное устройство для определения непредельности органических соединений содержит анализатор озона, например спектрофотометричес" кий) установленный на выходе газового потока из барботажного реактора., Анализатор регистрирует количество...

Номер патента: 1053795

Опубликовано: 15.11.1983

Авторы: Бычковский, Москвин

МПК: A01K 29/00

Метки: воды, дезинфекции, животных, облучения, сельскохозяйственных, ультрафиолетового

...выполнена в ниде "беличьего колесан, установленного коаксиально по отношению к ультрафиолетовой лампе продольно ее оси, вокруг которой установлены кварцевые трубки, причем каждая кварцевая трубка выполнена в виде чередующихся между собой шаровых и цилиндрических участков равных объемОв, пРи этом чеРедование шаровых и цилиндрических участков каждой кварцевой трубки смещено по отношению к соседним кварцевым трубкам на половину их шага.На фиг, 1 представлено предлагаемое устройство, общий вид; на Фиг, 2 - разрез А-А на фиг, 1; на фиг. 3 и 4 - кварцевые трубки,Устройство включает установленную в корпусе 1 ультрафиолетовую лампу 2 с отражателем 3, проточную камеру 4, выпопненную в виде ".беличьего колеса", установленного коаксиально по...

Номер патента: 1051466

Опубликовано: 30.10.1983

Авторы: Москвин, Свистун, Смоловский

МПК: G01R 31/02

Метки: цепей, электрических

...комбинатора 10 соединены с первыми входами элементов 5 запрета, соединенных выходами с вторыми входами соответствующих вентилей 8.Измеритель 11 соединен первым 12 и вторым 13 входами с соответствую" щими первым и вторым выводами коммутатора 14, соединенного третьими выводами с соответствующими клемма" ми для подключения контролируемых электрических цепей, четвертыми выводами - с соответствующими выхода" ми блока 15 переключений, соединенного первыми входами с соответствующими вторыми выходами блока 3 памяти. Блок 16 контроля размыкания сое" ,динен первым и вторью входами с со" ответствующими первым 17 и вторым 18 выходами измерителя 11, третьим и четвертым входами с соответствующими первым 2 и вторым 4 выходами блока 1 ввода и...

Номер патента: 1051383

Опубликовано: 30.10.1983

Авторы: Злобенко, Москвин, Фейгельман

МПК: G01F 23/00

Метки: жидкости, количества, сосудах, цилиндрических

...с;.ОСЕоО.г 71,;;.,Г В 71 П;71 с а 1,; )Г;ОИС" ВО )СЕ; .:о зк тир, ющ зг о эл еме гГо КО.)рЗКТИрЮБЕ О ЗЛЕ)С.,"О Ств;Ега -;1 )СНТРИРУОЩЕГО ДЕРжа. )Вя Ваполо)е 7.ве."1:л11;; 7 РС)"В О)ОЛВЫ 7 ОГВЕР СТИЯИ С:".: ,) рв)ЕгО р Пу С ЕВ:Г . Г;1 ,7, К ВЩКИтряаГ .1)11 с 1 Кс)1 1. подсое"гс . г;1 ", ; Е)Г рог Ем ГоовоаамнЭ и .Отоэлектри" еского);,ИД) ОСТ;1 1, ".).7 т Г а: МЫй ОТ ПЛОСКОсти (О г,) . Вр) но)иваль.о:1 заполне-.7 ии ампулы;гицкоствю Объемом Ч был Одним и тем жеОбГВЕМ )755 С)КО "; .;.-;1,Пгя-,Гзя 7.1 ЕС КОИ ЧаИ .)1 ЛУг 1.О;-)1)ъ 1 )ПД)-ГОМ и толщиной дна и стенки 5 равен У=-, г.з 5 СГ)к/да высота столба )г)В;. с"и В а(2 где уг - проиПриравняв к жения (2) и п часть, получи точки поверхн У= где 25 ост на 30 у-Н дставля порядка п ро...

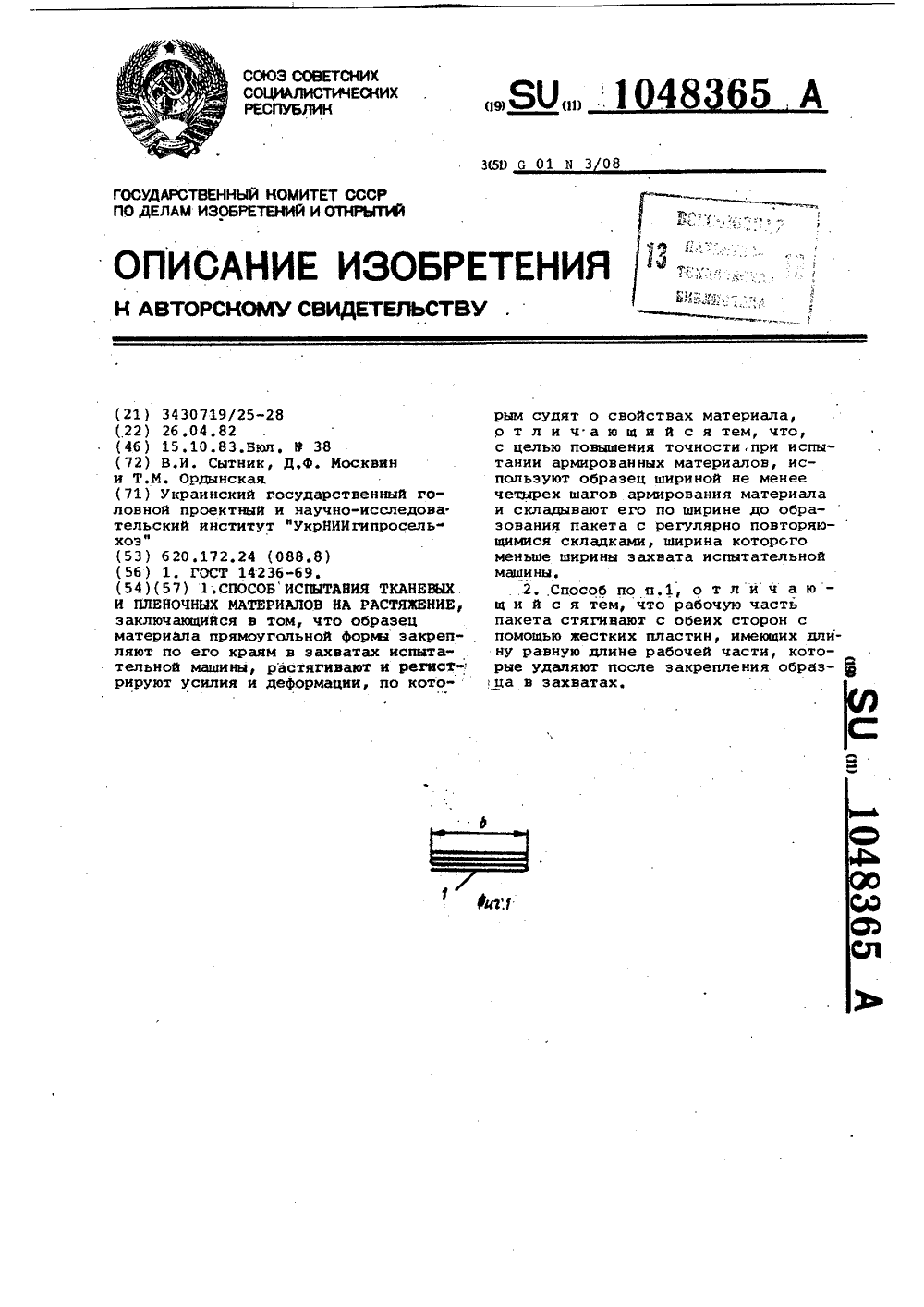

Номер патента: 1048365

Опубликовано: 15.10.1983

Авторы: Москвин, Ордынская, Сытник

МПК: G01N 3/08

Метки: испытания, пленочных, растяжение, тканьевых

...образца не позволяет устранить краевой и масштабный эффекты,Цель изобретения - повышение точности при испытании армированныхматериалов,Поставленная цель достигаетсятем, что согласно способу испытаниятканевых и пленочных материалов нарастяжение, заключающемуся в том,что образец материала прямоугольнойФормы закрепляют по его краям в захватах испытательной машины, растягивают и регистрируют усилия и деформации, по которым судят о свойствах 30материала, используют образец шириной не менее четырех шаговармирования материала и складывают его поширине до образования пакета с, регулярно повторяющимися складками, шири на которого меньше ширины захватаиспытательной машины,Кроме того, рабочую часть пакетастягивают с обеих сторон с помощьюжестких...

Номер патента: 1046433

Опубликовано: 07.10.1983

Авторы: Красников, Модинов, Моисеев, Москвин, Рафалович

МПК: E02F 3/76

Метки: бульдозер, газодинамический

...в виде камеры 5 сгора"ния продольных полостей б - 9, сое"диненных последовательно между собойертикал ными каналами 1 О - 12 рамещенных в днищах 13 полостей, имеющих криволинейную трапециевидную форму в сечении и увеличивающийся объемот верхней дО нижней полости по мерераспространения газового потока. В сторцевой части каждой полости установлены отражатели 14 газового потока,причем полость соединена с запальным механизмом 15,оснащенным блокировочным устройством 16 для подачи20 сжатого воздуха и свечой 17 зажигания для воспламенения горючей смеси.Подача топлива В камеру сгоранияобеспечивается форсунками 18, а герметизация и выпуск продуктов горения25, из камеры сгорания - быстродействующими выхлопными клапанами 19,Устройство работает...

Номер патента: 1045887

Опубликовано: 07.10.1983

Автор: Москвин

МПК: A61D 3/00

Метки: животных, сельскохозяйственных, фиксации

...элементы соединены между собой в одной точке.На Фиг,изображено устройство для Фиксации сельскохозяйственных животных - вид сверху, на фиг. 2 устройство в рабочем положении, вид сбоку, на Фиг. 3 - то же, вид саади, на фиг. 4 - соединительный карабин, связанный с гибким элементом и эластичной камерой, на Фиг, 5 эластичные камеры, соединенные с воздухораспределительным коллектором, на Фиг. 6 - устройство для фиксации, установленное на подвижной опоре связанной с механизмом ее перемещения.Устройство для Фиксации сельскохозяйственных животных содержит установленные на одном уровне наосновании 1 и сообщенные с источником сжатого воздуха не показанпары эластичных камер 2, в рабочемположении сжимающих животное в поперечном направлении, Каждая...

Номер патента: 1043112

Опубликовано: 23.09.1983

Авторы: Бычковский, Москвин, Шкеле

МПК: A01K 29/00, C02F 1/32

Метки: воды, стерилизации

...воды,включаюшее ультрафиолетовую лампу 20с отражателем и проточную кварцевую,трубку, внутрення поверхность стенкикоторой имеет в осевом направленииволнообразную форму 2 .Однако в указанном устройстве недостаточно используется инфракраснаяобласть спектра излучения ультрафиолетовой лампы и конвективное тепло.последней. В результате этого существенно снижается эффективность обработки воды,Пель изобретения - повышение эффективности обработки воды путем улучшения использования инфракрасной об-,ласти спектра излучения ультрафиолетовой лампы и конвективного тепла 35последней.Эта цель достигается тем, чтотрубка расположена по спирали, коаксиально относительно которой размежвна ультрафиолетовая лампа, при 40этом шаг витков спирали...

Номер патента: 1042904

Опубликовано: 23.09.1983

Авторы: Герасименко, Журиков, Москвин, Петров, Скиба

МПК: B23B 39/16

Метки: головка, многошпиндельная, положением, регулируемым, шпинделей

...исключить ручной труд и значи 55тельно снизить время на переналадку,так как отпадает необходимость в операциях по замене плиты. Изобретение относится к обработкеметаллов резанием, и может быть использовано в многоцпппщеп ных сверлильных станках.Известна многошпиндельная головка срегулируемым положением шпинделей, вкорпусе которой размещены поворотныекронитейны, несущие шпиндели1 3.К недостаткам известной головки относится ее низкая производительность врезультате использования ручного трудапри переналадке,Цель изобретения - повышение производительности труда.Эта цель достигается тем, что многошпиндельная головка с регулируемым положением шпинделей, в корпусе которойразмещены поворотные кронштейны, несущие шпиндели дополнительно...

Номер патента: 1038874

Опубликовано: 30.08.1983

Авторы: Горшков, Гумеров, Москвин

МПК: G01N 31/08

Метки: анализа, газов, жидкости, растворенных, хроматографического

...в воде нодорода, кислорода и азота.Предлагаемый способ может быть реализован с помощью двух шестиходо ных кранов А и Б (Фиг.1), в качестве которых могут быть использованы стандартные краны-дозаторы для ввода газовых проб. В одном из положений крана А (фиг,1) пробу жидкости; содер жащей растворенные газы, пропускают через колонку 1, заполненную каким- либо сорбентом. При этом растворенные газы поглощаются сорбентом. После того, как заданный объем пробы будеа пропущен через сорбент, изменяя пОложение крана А, колонку 1 подсоединяют к источнику газа-носителя (фиг.2). Часть жидкости, 1 оставшейся в свободном объеме колонок 1,с помощью газа-носителя вытесняется в приемный сосуд 2. Одновременно происходит выделение анализируемых газов...

Номер патента: 1038143

Опубликовано: 30.08.1983

Авторы: Атауш, Веселис, Ефремов, Калейс, Москвин, Старовойтов

МПК: B23K 11/10

Метки: контактным, микропроволоки, мостиков, площадкам, приварки

...в углублении иэделия 3, содержит кассету4 с микропроволокой 1, сварочныеэлектроды 5 и 6, токоподводящее гнездо 7 для изделия 3, а также меха 10 низм подачи проволоки, снабженныйдвумя держателями 1-образной формы8 и 9, подпружиненных относительнодруг друга с помощью пружины 10.Держатель 8 выполнен с полками 11,5 несущими ориентаторы 12 для проволоки, а держатель 9 выполнен с полками 13, несущими прижимы для проволоки. Прижимы держателя 9 взаимодействуют с противолежащими частями20 держателя 8. Держатель 8 закрепленв своей средней между полками частина конце поворотной относительноее продольной оси втулки 14, а держатель 9 - на конце штока 15, который помещен внутри втулки 14 и подви.жен относительно .нее вдоль осиТокоподводящее...

Номер патента: 1038141

Опубликовано: 30.08.1983

Авторы: Атауш, Бумбиерис, Веселис, Калейс, Москвин

МПК: B23K 11/10

Метки: контактным, микропроволоки, площадкам, преимущественно, приварки, скручивающейся, упругой

...фиг. 3 - разрез Б-Б на фиг. 1; на фиг, 4 - прижимы механизма подачи проволоки и сварочные электроды в углублении иэделия (при при варке мостика к контактным площадкам ); на фиг. 5 - схема исходного положения прижимов механизма подачи сварочных электродов и иэделия (конец скрученной проволоки выступает 35 из капиллярной трубки);на фиг. б схема положения, когда скрученный конец проволоки подают в зазор раскрытых губок подвижного прижима струей сжатого газа; на фиг. 7 - схематическое положение, когда губки подвижного прижима закрываются захватывая конец проволоки; на фиг. 8 - схематическое положение, когда подвижный прижим вытягивает привариваемую проволоку из капиллярной трубки; на фиг 9 - схематическое положение, когда прижимы с...

Номер патента: 1038067

Опубликовано: 30.08.1983

Авторы: Гусев, Красовский, Кузьмин, Мамонов, Мирошников, Моисеев, Москвин, Швайков

МПК: B22F 1/02

Метки: нанесения, покрытий, порошки, электролитического

...электродов и надежный электрический контакт их с катодом, а также перенос зерен с одного элект" рода на другой, так как находящиеся в ванне электроды своими плоскостями размещены перпендикулярно силовым линиям постоянного магнитного поля. Блок обратно пропорционального регулирования магнитной индукции, обеспечивает необходимую разность значений магнитной индукции в приэлектродных слоях, Анодно-катодная система, включающая два электрода и элемент переключения потенциалов питания в дан" ном устройстве, обеспечивает поэтапное формопреобразование частиц (на первом этапе " в грибовидную, а на втором - в гантелевидную формы) за счет разнотолщинного их покрытия при нахождении сначала на нижнем, а затем на верхнем электродах, При этом...

Номер патента: 1032554

Опубликовано: 30.07.1983

Авторы: Борисов, Москвин, Петров

МПК: H02K 24/00

Метки: датчика, индукционного, нулевого, положения, угла

...до совмещения меток, нанесенных на торец невыходного конца и корпус датчикаНа фиг. 1 показан индукционный дат чик, продольный разрез; на фиг. 2 - вид со стороны невыходного конца вала на 554 1фиГ, 3 Вид со .стороны ВходнОГО Вала,Индукционный бесконтактный датчик угла содержит пакет статора 1 с обмотками, ротор 2, вал 3, подшипниковую крышку 4 с отверстием по оси вала, в котором герметично размещен прозрачный материал 5, на торцах вала и фланца радиальные риски 6 и 7, выходной конец вала со , стыковочным элементом 8,ориентируюший, паз, который совпадает по угловому положению с риской 7.Способ определения нулевого положения индукционного датчика угла при стыковке с исполнительным механизмом зак 1 почается в следующем.. Взаимное...

Номер патента: 1031683

Опубликовано: 30.07.1983

Авторы: Атауш, Веселис, Калейс, Москвин

МПК: B23K 11/10

Метки: контактным, микропроволоки, мостиков, площадкам, приварки

...взаимодействует с поворотным относительно шайбы 17 и штока 16 кулачком 23, который периодически взаимодействует с кнопкой 24, закрепленной на штоке 16. Такое выполнение механизма подачи проволоки позволяет зажимать проволоку 1 прижимами 14 с возможностью проскальзывания (для чего служит пружина 20), эаклинивать проволоку 1 в прижимах 14 с.помощьюкулачка 23, а также полностью раскрывать держатели 8 и 9 для их очистки от остатков проволоки, нажимая кнопку 24 (для этого кулачок 23 устанавливается в такое положение, когда он не упирается в кнопку 24), От кассеты 4 проволо-. ка 1 подается между держателями 8 и 9 с помощью направляющей вилки 25 с при жимом 26, предотвращающим убегание проволоки 1 цри обрыве, Проволока 1 наматывается...

Номер патента: 1028913

Опубликовано: 15.07.1983

Автор: Москвин

МПК: F16G 11/12

Метки: натяжное

...опорный элемент и связанную с ним опорную тягу с отверстиямидля размещения стопорных деталей, снабжено дополнительным опорным элементом,расположенным параллельно основному,съемными вкладышами, выполненными с поперечным сечением в форме сегмента с резьбой на цилиндрической поверхности, и тяговой гайкой. Тяга выполнена в виде стерж- Зоня с квадратным поперечным сечением,съемные вкладыши закреплены на боковыхгранях стержня, параллельных продольной оси отверстий под стопорную де-.таль. Тяговая гайка установлена на тягесо съемными вкладышами с возможностью 35взаимодействия одним из своих торцов сдополнительным опорным элементом,Стопорная деталь выполнена в виде штифта с углублениями в местах контакта с дополнительным опорным элементом и...
