Устройство микропрограммного управления

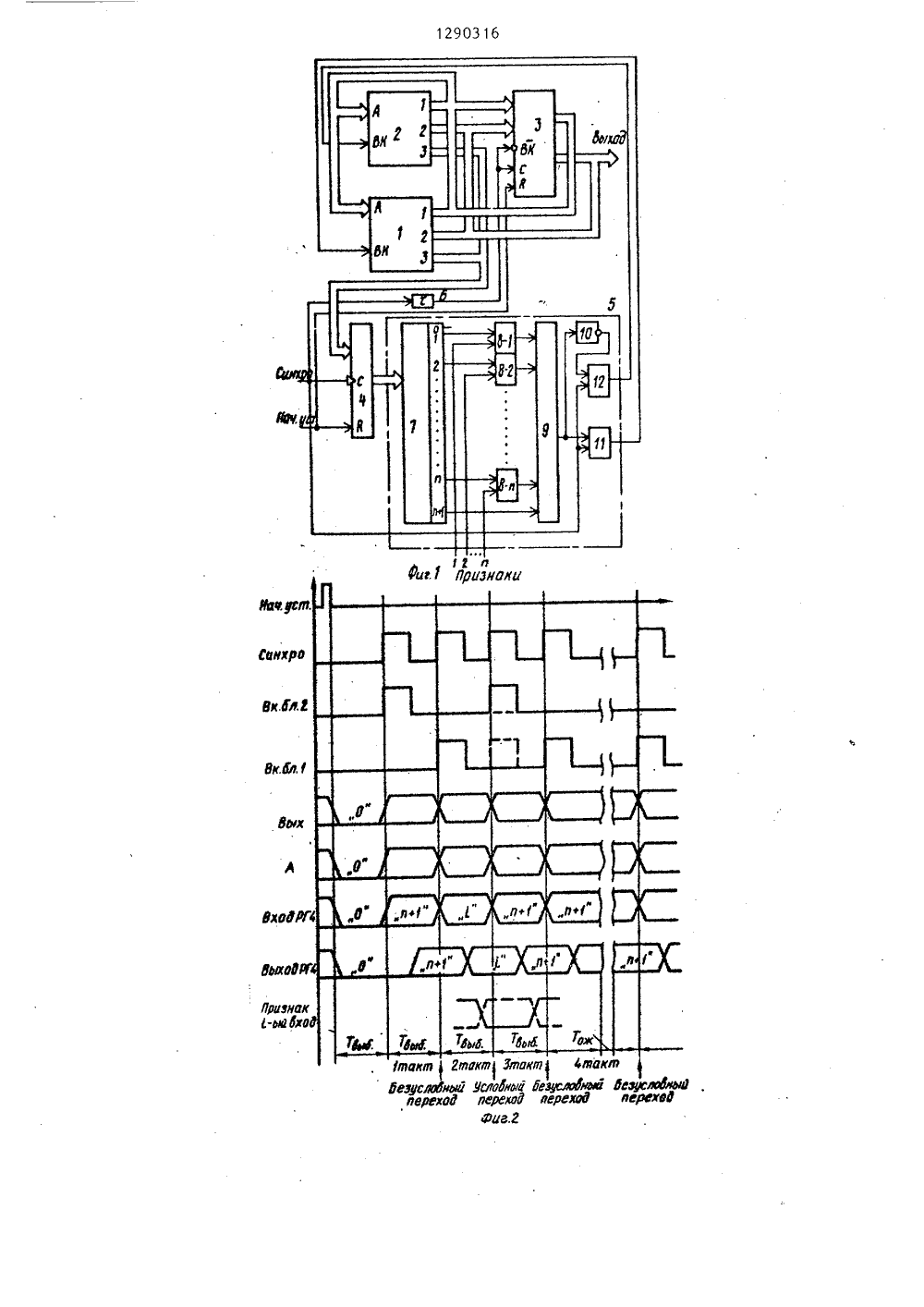

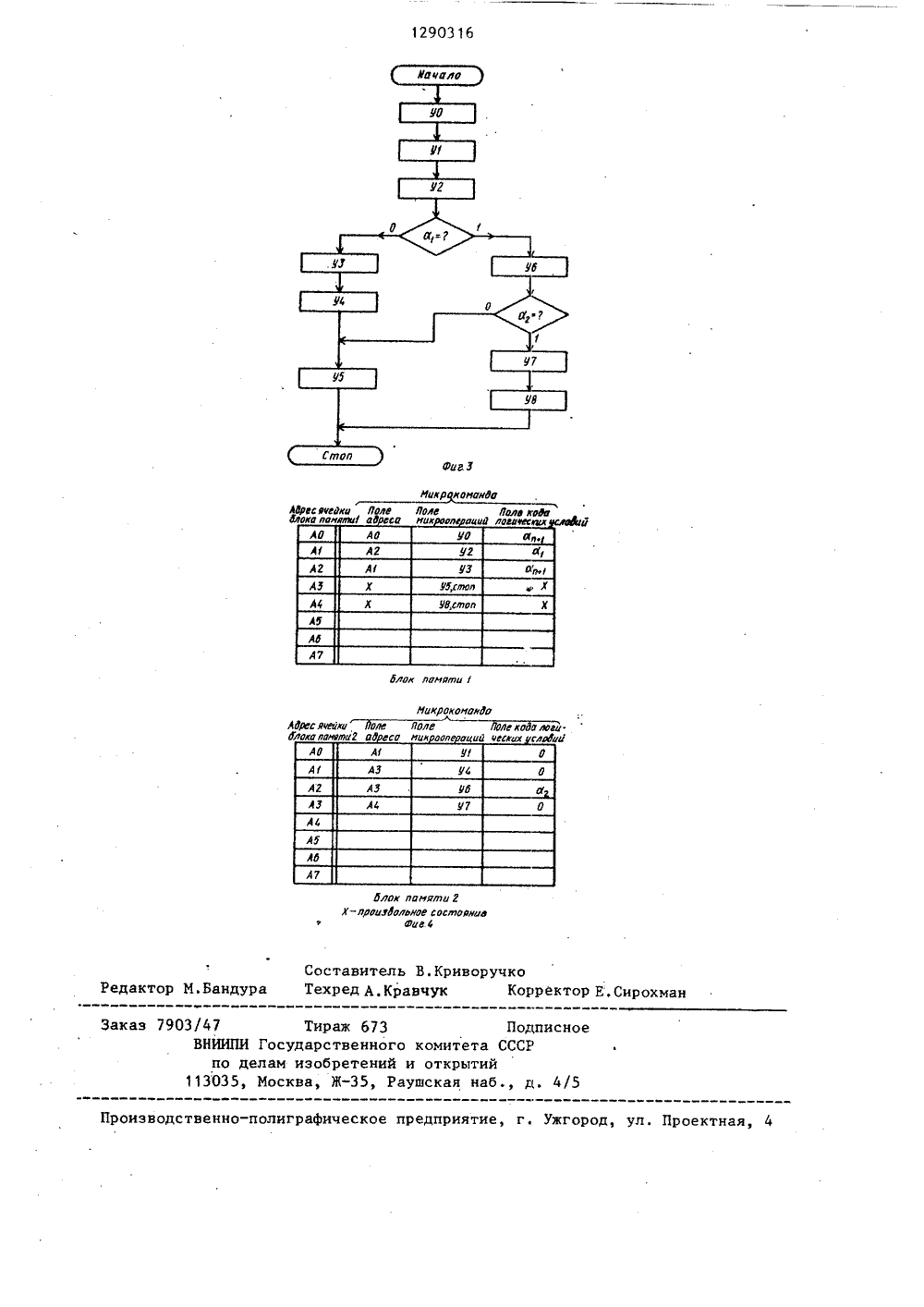

А 1 СОЮЗ СОВЕТСНИХСОЦИАЛИСТ ИЧЕСНИХРЕСПУ БЛИН 51)4 С 0/2 ОПИСАНИЕ ИЗОБРЕТЕН ЛЬСТ нов Д.В. Микцессорные язь, 1981,тво СССР 22, 1981 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИ(57) Изобретение относится к вычислительной технике и может быть использовано в микропроцессорных системах с микропрограммным управлением. Целью изобретения является увеличение быстродействия устройства.Устройство микропрограммного управления содержит два блока памяти микрокоманд, регистр микрокоманд, регистр кода логического условия, блокпроверки условий и элемент задержки.Цель изобретения достигается за счетсовмещения процесса обработки логи"ческих условий и процесса выборкиадреса очередной микрокоманды в устройстве. 1 з.п. ф-лы, 4 ил.1 129031Изобретение относится к вычислительной технике и может быть использовано в микропроцессорных системахс микропрограммным управлением,Целью изобретения является увеличение быстродействия устройства.На фиг.показана функциональнаясхема устройства; на фиг. 2 - времен.ные диаграммы работы устройства; нафиг. 3 - блок-схема программы; на Офиг, 4 - размещение микрокоманд вблоках памяти, соответствующее приведенному алгоритму.Устройство содержит первый 1 ивторой 2 блоки памяти микрокоманд,регистр 3 микрокоманд, регистр 4 кода логического условия, блок 5 проверки условий, элемент 6 задержки.Блок 5 проверки условий содержитдешифратор 7, группу из п элементовИ 8, элемент ИЛИ 9, элемент НЕ 10,первый 11 и второй 12 элементы И.Устройство работает следующимобразом,г 5В исходном состоянии (фиг. 1 и 2) на входах "Нач.уст". и Синхро" находятся логические "О". Для организации выборки первой микрокоманды на вход "Нач.уст," подается импульс. 30 Регистры 3 и 4 устанавливаются в нулевое состояние. Сигнал логического "0" на входе ВК регистра 3, поступающий с входа "Синхро", включает выходы регистра 3 в рабочее состояние. Следовательно, после установки регистра 3 в ноль нулевой код оказывается на адресных входах А блоков памяти 1 и 2, в которых начинается выборка информации по этому ад ресу. Одновременно с этим регистр 4 выдает нулевой код на вторую группу информационных входов блока 5 проверки условий. После дешифрации этого кода дешифратором 7 на нулевом выходе дешифратора 7 появляется логическая "1", на всех остальных выходах - логический "О". Нулевой выход дешифратора 7 не используется в блоке 5, поэтому сигналы логичес . кого "0" устайавливают в состояние логического "0" и ныходы группы элементов И 8-18-п. В результате на выходе элемента ИЛИ 9 оказался сигнал логического "0". Эле мент И 11 закрывается для прохожде-ния сигнала с синхровхода блока 5, а элемент И 11 открывается, так как на его первый вход поступает инвер 6 гтиронанный элементом НЕ 10 сигнал, т.е. сигнал логической "1". На синхронходе блока 5 находится уровень логического "0", поэтому выходы элементов И 11 и 12 также находятся в состоянии логического "0". Этиуровни держат отключенными выходы блоков памяти 1 и 2 микрокоманд.Через время выборки после сигнала на входе "Нач.уст." можно подавать сигнал на вход Синхро для выдачи первой микрокоманды из памяти на выходные шины. Первый импульс с входа "Синхро", поступая на синхровход блока 5, проходит через элемент И 12 и оказывается на разрешающем входе ВК блока памяти 2.Выходы этого блока включаются н рабочее состояние и выдают на выходные шины микрокоманду, записанную по нулевому адресу. Таким образом первая микрокоманда микропрограммы должна располагаться по нулевому адресу второго блока памяти,Начинается первый такт работы устройства. Уровень логической "1" с входа "Синхро", поступая на управляющий вход ВК регистра 3, отключает его выходы в третье состояние, чтобы они не мешали Ьыхода 1 к блока памяти 2. В то же время по сигналу логической 1." на синхравходе С регистра 3 происходит запись в этот регистр той информации, которую пока вьщает блок паьжти 2. Состояние регистра 4 сохраняется, чтобы не .нарушить разрешающий сигнал блока 5 для блока памяти 2. После того, как произойдет запись в регистр З,можно отключить выходы блока памяти 2 и сменить информацию в регистре 4. Для этого сигнал на входе Синхро из состояниялогической " " устанав 11 лин ается в состояние логического 0 В результате на ныходе элемента К 1 2 устанавливается состояние логич е ского " О , что приводит к отключению выходов блока памяти 2 в третье сост ояние, в регистр 4 записывается код поля управления переходом к следующей микрокоманде , выходы регистра 3 включаются н рабочее состояние и выдают на входные шины тот же код , что и к од , только что выдаваемый блоком памяти 2 . Пусть,например, в регистр 4 записывается код "и + 1" из поля упранления переходом первой микрокоманды.12903Этот код с выходов регистра 4 поступает на дешифратор 7. На (и+1)-м выходе дешифратора 7 появляется сигнал логической " 1". В результате логическая 1 появляется на выходе эле мента ИЛИ 9 и открытым оказывается элемент И 12 Это значит, что в следующем такте по приходу синхроимпульса разрешающий сигнал поступит на вход ВК блока памяти 1, т.е. вторая 10 микрокоманда будет выдана этим блоком из ячейки, адрес которой задается в первой микрокоманде. В момент достоверного завершения выборки информации во всех элементах памяти на синхровход Синхро поступает второй импульс - начинается второй такт. Поскольку в блоке 5 из двух выходных элементов И открытым к этому моменту является элемент И 11, то синхроимпульс, проходя через него, поступает на вход ВК блока памяти 1.Выходы блока памяти 1 включаются в рабочее состояние и выдают вторую микрокоманду, Одновременно с этим выходы регистра 3 отключаются в третье состояние и начинается. запись информации в этот регистр. Состояние регистра 4 в течение высокого уровня на входе Синхро" не изменяется,С началом второго такта на адресные входы А блоков памяти 1 и 2 поступает адрес следующей микрокоманды - начинается выборка информации по этому адресу. 35Пусть для примера переход от второй микрокоманды является условным, т.е. к одной из двух возможных микрокоманд. В поле управления переходом кодируется номер -го признака, 40 по которому принимается решение о переходе. Код х" появляется, как и вся вторая микрокоманда, в начале второго такта. Запись кодав регистр 4 должна быть задержана до 45 тех пор, пока не закончится запись в регистр 3 (как в предыдущем такте). После окончания записи в регистр 3 по заднему фронту синхроимпульса код "х" заносится в регистр 50 4 и с его выходов поступает на входы дешифратора 7. После дешифрации д-й выход дешифратора 7 переходит в состояние логической "1", которая поступает на второй вход (8-д)-го 55 элемента И. (8-)-й элемент И оказывается открытым для прохождения сигнала с его второго входа, который соединен с -м входом "Признак". 16 4Если на х-м входе Признак" будет состояние логического "0", то на выходе элемента ИЛИ 9 тоже будет состояние логического 0", что приведет к открытию элемента И 12, Если на -м входе "Признак" будет состояние логической "1" то окажется открытым элемент И 11. В первом случае после прихода синхроимпульс.а разрешающий сигнал поступит на блок памяти 2 (сплошные линии на временных диаграммах в третьем такте см. фиг. 2), во втором - на блок памяти 1 (пунктирные линии на временных диаграммах в третьем такте - см. фиг. 2), т.е. в зависимости от -го признака будет выдана на выходные шины микрокоманда или из первого или из второго блоков памяти (по единичному состоянию на выходе признака - из блока памяти 1, по нулевому - из блока памяти 2). Достоверный сигнал -го признака должен быть сформирован внешними устройствами (например, арифметикологическим устройством) к началу третьего такта и сохраняться в течение высокого уровня на входе нСинхроЕсли, например,-й признак формируется арифметико-логическим устройством по результатам выполнения второй микрокоманды, то время на эту процедуру отводится максимально возможное - время целого такта. (Реальное это время будет несколько меньше на величину задержки прохождения сигнала х-го признака через дешифратор 7 и элементы И 8-1,ИЛИ 9, НЕ 10, И 12). Таким образом, адрес А обеих микрокоманд, следующих за условным переходом, один и тот же. ,Поэтому при размещении программы в памяти вначале следует разместит.пары микрокоманд, следующих за ус. ловными переходами (в произвольном порядке, за исключением нулевых адре. сов обоих блоков памяти и так как в нулевой ячейке первого блока памяти должна располагаться первая микрокоманда программы). Затем, также в произвольном порядке, можно заполнить оставшимися микрокомандами все без исключения свободные ячейки обо-. их блоков памяти. Длительность такта устройства не зависит от типа перехода (условный или безусловный), так как она определяется только временем выборки информации иэ памяти5 129031 по адресу А, а от типа перехода адрес А,не зависит.В четвертом такте временной диаграммы приведен пример "растянутого" по длительности такта. Для этого дос таточно задержать приход следующего (в данном случае пятого) синхроимпульса, "Растягивать такт можно какпри состоянии логического 0 н а входе "Синхр о" ( к ак на фиг . 2 ) , так 1 0 и при состоянии логической " 1 " . Э то обстоятельство снимает жесткие ограничения по синхронизации момента " замораживания " внутри такта . Частый случай рассматриваемого такта - пол - 1 5 н ая остановка устройства . Ее момент также не требуется жестко синхр онизировать внутри такта . Эт о упрощает схему внешнего синхронизатора для рассматриваемого устройства . 20 Формула изобретения1, Устройство микропрограммного управления, содержащее первый и второй блоки памяти микрокоманд,блок проверки условий и регистр микрокоманд, причем входы логических условий устройства соединены с первой группой информационных входов блока проверки условий, о т л и ч а ю - щ е е с я тем, что, с целью увели- З 0 чения быстродействия устройства, в него введены регистр кода логического условия и элемент задержки, причем выходы кода адреса первого и второго блоков памяти микрокоманд, выход кода адреса первого регистра соединены с адресными входами первого и второго блоков памяти микро- команд и первым информационным входом регистра микрокоманд, выходы 40 кода микроопераций первого и второго блоков памяти микрокоманд, а также выход кода микроопераций регистра микрокоманд соединены с вторым ,информационным входом регистра мик рокоманд и выходом кода микроопераций устройства, выходы кода условий первого и второго блоков памяти мик 6 Ьрокоманд соединены с информационным входом регистра кода логического условия, выходы кода условия которого соединены с второй группой информационных входов блыс проверки условий первый и второй выходы которого соединены соответственно с входами управления состоянием выходов первого и второго блоков памяти микрокоманд, вход начальной установки устройства соединен с входами сброса регистра микрокоманд регистра кода логического условия, микровход устройства соединен с синхровходом блока проверки условий, с синхровходом регистра кода логического условия, а также входом элемента задержки, выход которого соединен с входом управления записью и входом управления состоянием выходов регистра микрокоманд.2. Устройство по и. 1, о т л и - ч а ю щ е е с я тем, что блок проверки условий содержит дешифратор, группу элементов И, первый и второй элементы И, элемент ИЛИ и элемент НЕ, причем первая группа информационных . входов блока соединена с первыми входами элементов И группы, выходы которых, а также первый выход дешифратора соединены с входами элемента ИЛИ, выход которого соединен с входом элемента НЕ и первым входом первого элемента И, выход которого является первым выходом блока,первый вход второго элемента И соединен с выходом элемента НЕ,выход второго элемента И является вторым выходом блока, вторая группа информационных входов блока соединена с входами дешифратора, с 2-го по (и + + 1)-й выходы дешифратора соединены с вторыми входами элементов И группы (где и-число проверяемых логических условий), синхровход блока .соединен с вторым входом первого элемента И и вторым входом второго элемента И.беюуса 5 ноа Уовйо Юеасайее длклйеи 1 переход переход переход перехед Фиг.212903 1 б Нинр конандаМресечеани Поле Поле Поло лмЮ лон понести инооконанда Плон панюи с л -проиюдолоное состоони Фие Составитель В,Криворучехред А, Кравчук ектор Е.Сирохма Редактор М.Банд дписное омитета Соткрытий 5 кая наб.,Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Заказ 7903/47 Тираж 6 ВНИИПИ Государствен по делам изобрете 113035, Москва, Ж
