Микровыключатель

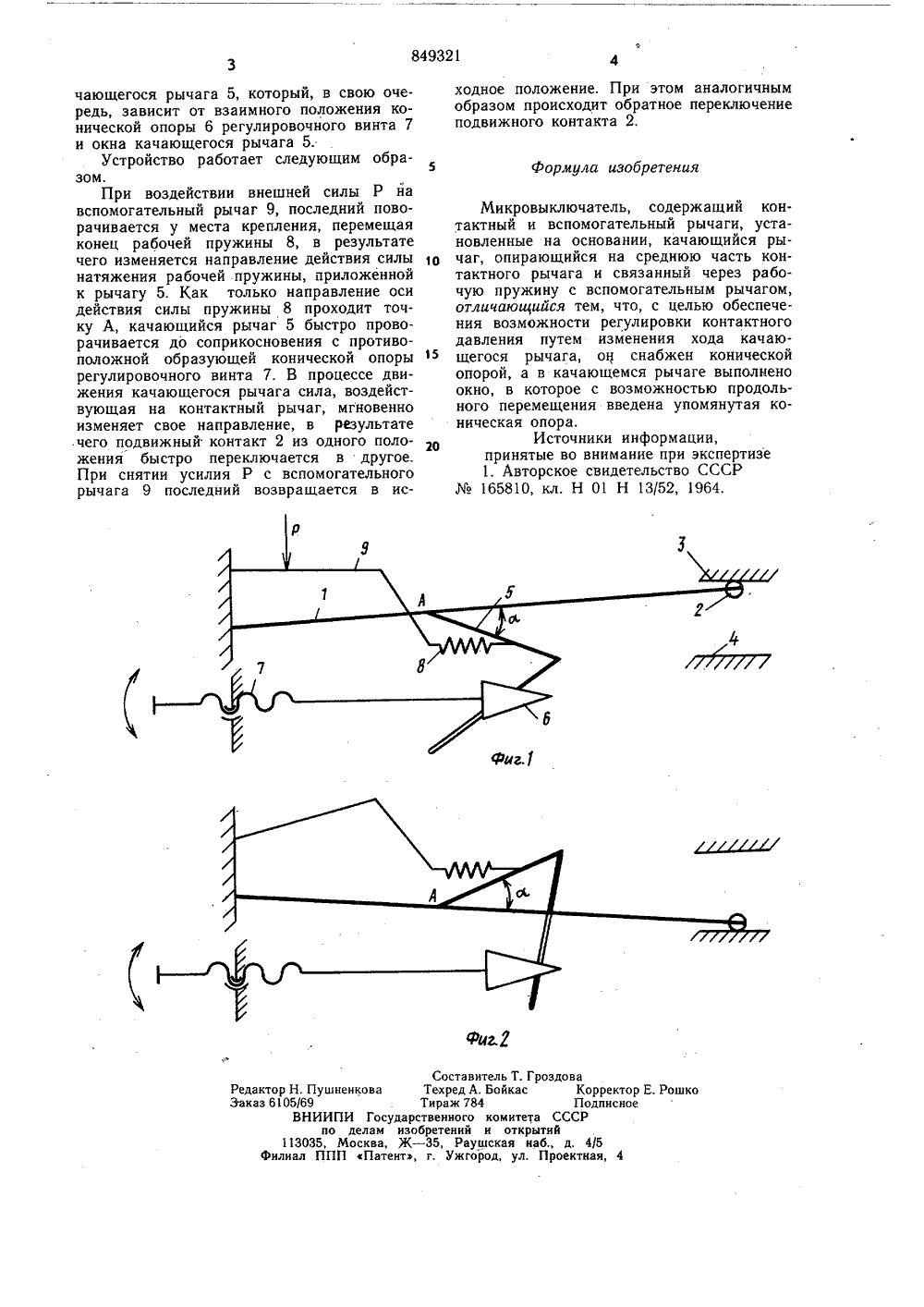

ОПИСАН ИЗЬЬРЕТЕН Союз СоветскикСоциалистическикРеспублик(23) Приоритет -Опубликовано 23.07.81. Бюллетень МДата опубликования описания 28.07.(53) УДК 62.316. .542.3 (088.8) по делан иэобретеиий и открытий(72) Авторы изобретения В. И. Н Б. А. Марк вСпециальное конструкторское бюро по приборостроению и средствам автоматизации (СКБприбор) овак и(54) МИКРОВЫКЛЮЧАТЕЛЬ 1Изобретение относится к электротехнике, а более конкретно к коммутационным аппаратам.Известны микровыключатели, содержащие контактный и вспомогательный рычаги, закрепленные на основании, качающийся рычаг, опирающийся на среднюю часть контактного рычага и связанный через рабочую- пружину с вспомогательным рычагом 1 . В таких микровыключателях не предусмотрена регулировка контактного давления.Цель изобретения - обеспечение воз- можности регулировки контактного давления путем. изменения хода качающегося рычага.Поставленная цель достигается тем, что микровыключатель, содержащий контактный и вспомогательный рычаги, установленные на основании, качающийся рычаг, опирающийся на среднюю часть контактного рычага и связанный через рабочую пружину с вспомогательным рычагом, снабжен конической опорой, а, в качающемся рычаге выполнено окно, в которое с возможностью продольного перемещения введена упомянутая коническая опора. На фиг. 1 и 2 изображена кинематическая схема микровыключателя, соответственно в отключенном и включенном состояниях.Микровыключатель содержит контактный рычаг 1, один конец которого жестко укреплен на основании, а второй свободен и на нем находится подвижный контакт 2, взаимодействующий с неподвижными контактами 3 и 4. В точке А рычага 1 укреплен с помощью ножевой опоры качающийся рычаг 5, в окно качающегося рычага 5 введена коническая опора 6 регулировочного винта 7. Рабочая пружина 8 натянута между качающимся рычагом 5 и свободным концом вспомогательного. рычага 9, другой конец которого закреплен на основании жестко или с помощью ножевой опоры.Рабочая пружина, 8, воздействующаяна качающийся рычаг 5, создает усилие на контактный рычаг 1 в точке А, осуществляя этим контактное давление подвижного контакта 2 на один из неподвижных кон тактов 3 или 4. Величина контактного давления прямо пропорциональна углу Амежду контактным рычагом 1 и качающимся рычагом 5. Угол Ы, рпределяется ходом ка849321 Формула изобретения фиа СоставителТехред А. БоТираж 784дарственного коизобретений иЖ - 35, Раушскнт, г. Ужгород ьТ.Грйкас оваКорректор Е. РошкПодписноеССР дактор Н, Пуш каз 6105/69 ВНИИ и 113035,Филиал ППненков ПИ Госделам Москва, П Пат митета Соткрытиая набул. Пр д. 4/5 ектная,чающегося рычага 5, который, в свою очередь, зависит от взаимного положения конической опоры 6 регулировочного винта 7 и окна качающегося рычага 5.Устройство работает следующим образом.При воздействии внешней силы Р йа вспомогательный рычаг 9, последний поворачивается у места крепления, перемещая конец рабочей пружины 8, в результате чего изменяется направление действия силы натяжения рабочей пружины, приложенной к рычагу 5. Как только направление оси действия силы пружины 8 проходит точку А, качающийся рычаг 5 быстро проворачивается до соприкосновения с противоположной образующей конической опоры регулировочного винта 7. В процессе движения качающегося рычага сила, воздействующая на контактный рычаг, мгновенно изменяет свое направление, в результате чего подвижный контакт 2 из одного положения быстро переключается в другое, При снятии усилия Р с вспомогательного рычага 9 последний возвращается в исходное положение. При этом аналогичнымобразом происходит обратное переключениеподвижного контакта 2. Микровыключатель, содержащий контактный и вспомогательный рычаги, установленные на основании, качающийся ры 10 чаг, опирающийся на среднюю часть контактного рычага и связанный через рабочую пружину с вспомогательным рычагом,отличающийся тем, что, с целью обеспечения возможности регулировки контактногодавления путем изменения хода качающегося рычага, он снабжен коническойопорой, а в качающемся рычаге выполненоокно, в которое с возможностью продольного перемещения введена упомянутая коническая опора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР165810, кл. Н 01 Н 13/52, 1964.
