Махмутов

Номер патента: 1604322

Опубликовано: 07.11.1990

Авторы: Гнездилова, Грачев, Каплунова, Леонтьева, Махмутов, Рыскин, Фишкина

МПК: A23G 3/00

Метки: пастилы, производства

...пудрой,Продолжительность технблогического процесса 40 мин. Количество возвратных отходов 4,4%.Использование пектина - студнеобразователя "быстрой садки" в количестве 6,9 - 7,7 кг на 1 т готового продукта позволяет сократить продолжительность процесса структурообразования пастилы с 80 ( по существующей технологии пастилы на эгаре) до 6 мин (по предлагаемой технологии). Это возможно в связи с тем, что пастильные массы на пектине студнеобразуют значительно быстрее, чем массы на агаре. Пектин является менее дорогостоящим сырьем, чем агар,При закладке пектина менее 6,9 кг на 1 т пастилы снижается вязкость сиропа, а в результате и вязкость рецептурной смеси, которая является недостаточной для эффективного процесса взбивания. Взбить пастилудо...

Номер патента: 1604285

Опубликовано: 07.11.1990

Авторы: Алексеев, Карташов, Махмутов, Рычковский, Соловьев

МПК: A01K 1/02

Метки: животных, клетка, молодняка, содержания

...через вал 8 и муфту 9, а также снабженного раэбрызгивателем 10 и скребком 11, навозоуборочным каналом 12. Для жесткости пола под лентой с небольшим зазором установлен щит 13. Под нижней ветвью 14 транспортера установлена тележка 15 с облучателем (батареей из инфракрасных и ультрафиолетовых ламп) для сушки и обеззараживания ленты 16 пола 6. Облучатель установлен с возможностью перемещения в поперечном направлении относительно транспортера по колеям 17, а приводится в движение от электродвигателя 18 посредством троса 19.Клетку используют следующим образом.Через заднюю дверцу 3 впускают теленка в клетку. В ней он находится до двухмесячного возраста. В течение этого времени его кормят молозивом, а затем молоком из сосковой поилки 5, а также...

Номер патента: 1601387

Опубликовано: 23.10.1990

Авторы: Воробьев, Гефенидер, Махмутов, Пилюкпасиди, Студеникин

МПК: E21D 21/00

Метки: ампула, анкерования, химического

...состоит из оболочки 1, ца внут- реннюю поверхность которой нанесена пленка 2, и размещенных в ней компонентов синтетического вяжущего в виде собственно вяжуцего 3 и отвердителя 30 4. Указанные компоненты разделены в ампуле перегородкои 5 из отвердевшего вяжущего. Оболочка 1 выполнена из слоец бумажной ленты, пропитанной жидким минеральным вяжущим. Пленка 2 З 5 ивыполнена из материала, химически инертного по отношению к размещенным в ампуле компонентам, цапрюер иэ отвердевыего синтетического вяжущего, В качестве синтетического 40 вяжуцего могут быть использованы карбамидцые, Ьенол 4 ормальдегидные и дру. гие органические смолы, применяемые для химического анкерования. В качестве минерального вяжуцего для пропитки бумажной ленты...

Номер патента: 1596111

Опубликовано: 30.09.1990

Авторы: Абдуллаев, Махмутов, Федянин, Хаимов, Ялымов

МПК: E21C 41/00

Метки: блока, днища, подготовки

...2 цл. вой штрек 2. Из рудного штрекя бурят скважины под углом р к горцзоцгу (подошве штрека) В породы лежачего бока и породы висячего бока. Скважины заряжают зарядами ВВ и взрывацием зарядов образуют отсечную полость 3. Зятем о,бцвают рудный массив 4 на высоту подсечки и выпуском отбитой горной массы образуют цодсечцое пространство, В образованной отсечной полости 3 устанавливают направляющие 5 с раскрепленцем их в скважинах, иобурецных в породах висячего бока. Направляющие выполнены из профильного металла. После этого цз полевого штрекя 2 бурят дополнительный ряд скважин б в плоскости, перпендикулярной отсечной пслостц 3. Взры-1596111 3 уконтакта с породныым блоот блока до кполпяетополнитель- . высьной о мы, которыи выа ком треугольнои...

Номер патента: 1581342

Опубликовано: 30.07.1990

Авторы: Кривоножкин, Махмутов, Тахауов, Тронов

МПК: B01D 19/00, F25J 3/00

Метки: газа, нефтяного, подготовки, транспорту

...предусмотрена для подачи сырья в случае отключения потока циркуляцион. ного газа в ГДФ через дроссель 4.Установка работает следующимобразом.Поток неАтегазоводяной смеси от скважины по трубопроводу 1 поступает в секцию массообмена 3 (фиг.1,2), куда одновременно подается газ по трубопроводу 26 из второй ступени 16, который, проходя через дроссель 4, сопло 5, отбойные тарелки 6, перемешиваетсянеАтью и направляется в ГДФ 2, где частично расслаивается на фазы - неАть и газ. Отделившийся газ по патрубку 7, а неАть по патрубку 8 из ГДФ направляется в соответствующие. зоны нефтегазосепаратора пер вой ступени 9, неАтяную 10 и газовую 11. В предлагаемом варианте предусмотрена воэможнссть, когда под уровень раздела Ааз 31 неАтегазосепаратора 9...

Номер патента: 1572927

Опубликовано: 23.06.1990

Авторы: Баранов, Жестков, Каплин, Кузовов, Махмутов, Мединский, Свинарев, Свинцов

МПК: B63J 5/00

Метки: взрывозащиты, охлаждения, электрооборудования

...и создания избыточного давления в оболочке электродвигателя 10.Приточный воздух к электровентилятору 1 поступает по воздухозаборному каналу 16, нагнетаемый электровентилятором 1 воздух через напорный воздуховод 6, автоматический переключатель 8 потоков и воздуховод 9 поступает через контур замкнутой циркуляционной системы воздушного охлаждения в оболочку электродвигателя 10.При возникновении давления воздуха в воздуховоде 9 контакт 38 датчика 25 давления размыкает цепь питания извещателя 37 и замыкает цепь питания реле 26 управления, которое своим контактом 27 становится на самоблокировку, контактом 28 подготавливает цепь питания реле 30 времени, а контактом 29 подготавливает цепь питания включателя 21 электродвигателя 10.При...

Номер патента: 1569347

Опубликовано: 07.06.1990

Авторы: Абишев, Баешов, Бектурганов, Беляев, Ибишев, Махмутов, Сим, Топаев, Хаирова

МПК: C22B 15/00

Метки: медной, обогащения, окисленной, руды

...анодного .пространства мембраной МК.Сернистый натрий в количестве 9,5 кг ,на 1 т руды подают в пульпу в начале процесса. Продолжительность электро- обработки одинакова во всех опытах - 180 мин, Обработанную током пульпу подвергают Флотации, используя при этом собиратель (бутиловый ксантогенат) и вспениватель (Т).Основные результаты опытов приведены в таблице.При уменьшении плотности тока до 100 А/м извлечение меди во всех опы1569347 Извлечений, 7. Содержание меди в концентрате, Х Условия опытов Порядок по- Расход дачи БаЯ БаЯ,кг/тКатоднаяплотностьтока, А/м2 6,99 7,15 9,31 8,58 12,70 12,89 13,03 13, 10 64,22 70,3183,93 84,12 65,13 72,74 85,83 86,03 50 100 150 200 50 100 150 200 В начале 19,0процесса В течениепроцесса 13,015 В начале...

Номер патента: 1567785

Опубликовано: 30.05.1990

Авторы: Махмутов, Студеникин, Федянин, Хрюкин

МПК: E21D 11/14

Метки: крепь, металлическая, рамная

...податливость системы в направлении, перпендикулярном напластованию, и по падению плаСта,Необходимо отметить, что при пучении почвы давление на стойку 4передается треугольником, образованным стойкой, укосиной и лежнем. Темсамым обеспечивается устойчивостьсистемы. Кроме того, пучащая горная 45масса имеет возможность заполнеПрименение указанной металлической рампой крепи н выработках, пройоденных по наклонным до 45 пластам с пучащей почвой, н базовом варианте сопровождалось большими затратами на ремонт, поддержку и перекрепление. В среднем в течение года выработка перекреплялась дна раза, аскорость смещения пород почвы составляла 0,6-0,8 м н месяц, При испольэо -нанни предлагаемой металлической рамной крепи частота перекрепления...

Номер патента: 1557159

Опубликовано: 15.04.1990

Авторы: Андреев, Барабанов, Кулагина, Курмаева, Махмутов, Свердлов, Фомченко

МПК: B03D 3/06, C12N 1/00, C12N 1/30 ...

Метки: биомассы, выделения

...используют в виде катамина.является поверхностно-акеством и применяется вих моющих производстве синтетическсредств.Катамин вводят в кульжидкость при перемешивантура культуральной жидкорН 3,5-4,5.При рН выше 4,5 ослаблирующее действие катамие 3,5 ухудшается каче1557159 П р и м е р 2. Процесс выделения биомассы осуществляют аналогично примеру 1, но рН культуральной жидкости устанавливают равным 3,5, а, катамин вводят в концентрацию 0,0053. Степень выделения биомассы равна 98,97П р и м е р 3. Процесс выделения биомассы осуществляют аналогично примеру 1, но рН культуральной жидСоставитель Г. ГолеваТехред Л.Олийнык Корректор Т. МалецГ Редактор М. ПетроваЗаказ 698 Тираж 500 Подписное ВНИИПИ Государственного комитета по...

Номер патента: 1546122

Опубликовано: 28.02.1990

Авторы: Коврижников, Махмутов, Осипов, Сергеев, Смертин

МПК: B01F 7/28

Метки: аппарат, роторный

...манометр 21 со шкалой,оттарированной по контактному давлению между кольцами 8 и 11,Насос-диспергатор работает следующим образом. 50 Обрабатываемая среда через входной патрубок 2 корпуса 1 поступает в ротор 5, жестко установленный на валу 4, который передает ей механическую энергию, под действием которой обрабатываемая среда проходит с большой скоростью через периодически открывающиеся и закрывающиеся прорези 9 и 12 роторного 8 и статорного 11 перфорированных колец. Под действиемгидродинамических и кавитационных эффектов, возникающих в процессе открытия и закрытия прорезей 9 и 12 роторного 8 и статорного 11 перфорированных колец, обрабатываемая среда интенсивно перемешивается, диспергируется и гомогенизируется. Готовыйпродукт...

Номер патента: 1511025

Опубликовано: 30.09.1989

Авторы: Махмутов, Михайлов, Свечников

МПК: B23F 19/00

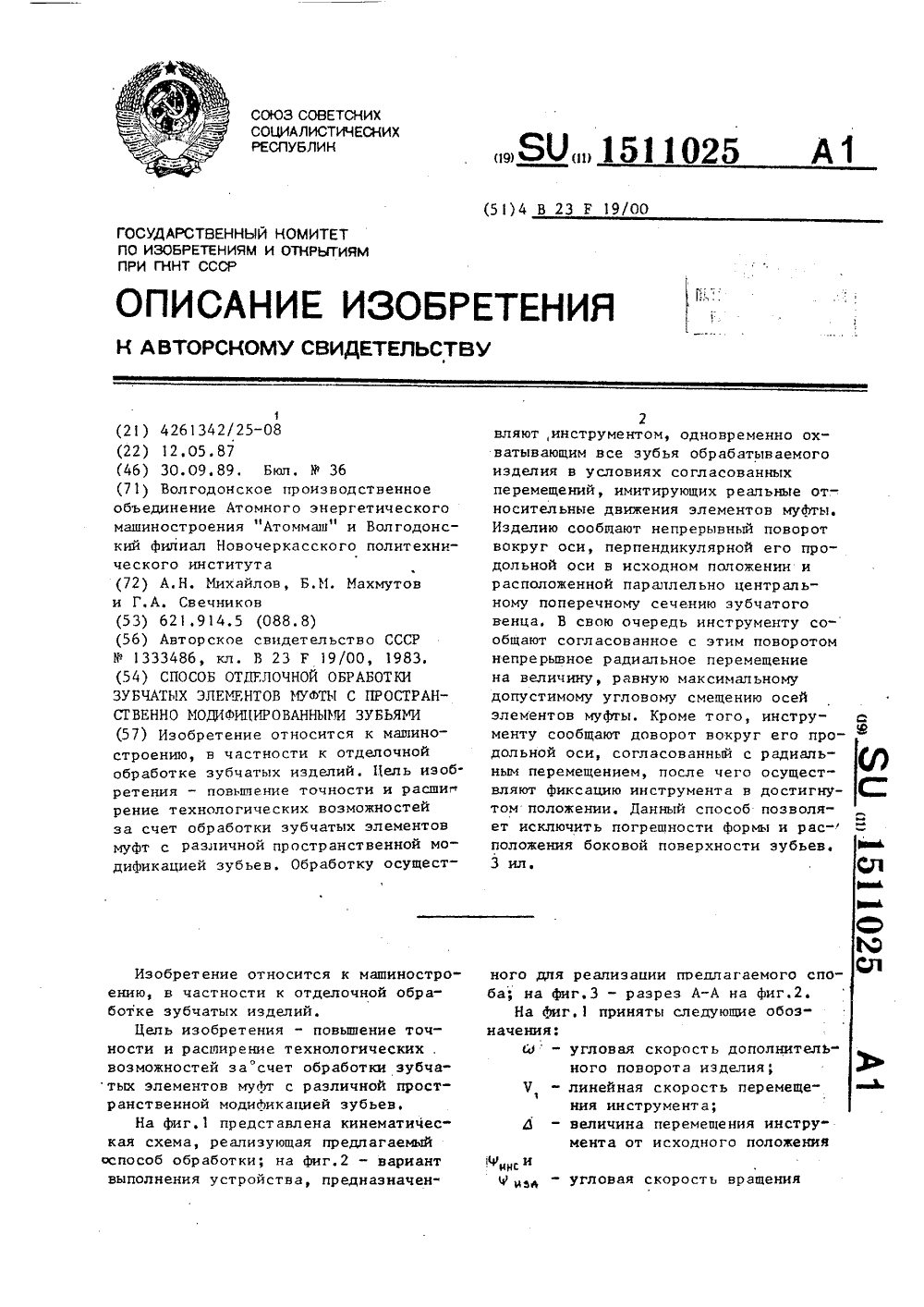

Метки: зубчатых, зубьями, модифицированными, муфты, отделочной, пространственно, элементов

...3, а корпус его закреплен на цилиндре 4.Для получения пространственно- модифицированной поверхности зубьев изделия 1 производят непрерывное перемещение салазок 7 в поперечных направляющих 8 станины 9 перпендикулярно продольной оси инструмента 2Перемещение салазок 7 выполняется вращающимся винтом 39, установленным на станине 9 и соединенным с гай5 151102 кой 40, закрепленной на салазках .Иэделие 1, закрепленное на оправке 21, которая установлена в опорах поворотной плиты 22, дополнительноповорачивают вокруг ее оси, расположенной в плоскости центрального продольного сечения иэделия 1, параллельно его диаметральной плоскости иперпендикулярно поперечным направляющим салазок 7. При этом дополнительный поворот плиты 22 с изделием 1...

Номер патента: 1502382

Опубликовано: 23.08.1989

Авторы: Ахмедзянов, Махмутов, Саттаров

МПК: B29C 47/18

Метки: головка, полимерных, экструзионная

...механизма 8. Боковые поверхности плит 1 и 2 выполнены цилиндрическими и сопряжены между собой. Набоковых поверхностях нижней плиты 2выполнены выступ 9 и углубление 10.В нижней плите 2 установлен регулировочный элемент 11 для регулирования размера полости 3.В полости 3 установлена форсунка12 для дозированной подачи воздухав полость иэделия.3 1502На фиг. 5 представлен вариант экст рузионной головки без форсунки для изготовления бесполостных изделий.Работа головки осуществляется следующим образом,В процессе прохождения расплава полимера через формующую полость 3 осуществляется воэвратно-вращательное перемещение верхней плиты 1 вокруг стержня 5, связанного с эксцентриком 7 и исполнительным механизмом 8. Перемещение плиты 1...

Номер патента: 1493342

Опубликовано: 15.07.1989

Авторы: Гладчук, Горелик, Махмутов, Михайлов, Панасенко

МПК: B21B 35/00

Метки: валков, клети, привод, прокатного, рабочей, стана

...приведенна примере блюминга 950, который содержит рабочие валки 1 и 2 диаметромй = 930-1035 мм, длиной 1 = 2400 мм.Хностоники 3 и 4 валков смонтированыв неподвижной 5 и подвижной подушках6, размещенных в проемах станины 7рабочей клети. На станине 7 рабочейклети с неприводной стороны установлен корпус 8, внутри которого размещены зубчатые передачи 9 и 10 и 11,12, связанные между собой зубчатымвалом 13. Зубчатые колеса 9 и 11используются стандартные (ГОСТ 1375568) а колеса 10 и 12 изготовлены всоответствии с ГОСТ 13754-68. Зубчатый вал 13 имеет с одной стороны прямые 14, а с другой стороны - наклонные 15 образующие зубьев. Опоры 161зубчатых колес 11 и 12 жестко закреплены посредством болтов 17 на перемещаемой подушке 6 налка 2....

Номер патента: 1476223

Опубликовано: 30.04.1989

Авторы: Махмутов, Парфенов, Севастьянихин

МПК: F16K 3/18

Метки: задвижка, параллельная

...параллельная; на фиг,2 - разрез А-Ана фиг.1; на фиг.3 - конфигурацияповерхностей диска, контактирующихс выступами шпинделя,.Задвижка состоит из корпуса 1с параллельно расположенными уплотнительными седлами, в котором размещензапорный орган, состоящий из дисков2 и 3, подвижно соединенных с выступами 4 и 5 шпинделя 6. В дисках 2 и3 имеются наклонные поверхности 7 и8, контактирующие со сферической иликонической поверхностью головки шпинделя 6, В нижней части дисков 2 и 3,в гнезде, образованном углублениями,размещен упор 9.На шпинделе 6 закреплен маховик3010, Диски 2 и 3 соединены между собойпружиной 11, в углублении дисков 2 и3 выполнены выступы 12 и 13,Работа задвижки осуществляетсяследующим образом,При закрывании задвижки...

Номер патента: 1468691

Опубликовано: 30.03.1989

Авторы: Годунов, Махмутов, Михайлов, Свечников

МПК: B23F 9/00

Метки: зубчатых, зубьями, модифицированными, пространственно

...цепь 20. Цепь поворота изделия вокруг оси нутации содержит также датчик 21 положения, систему 22 управления и двигатель 23 переменной скорости вращения, связанный с дифференциалами 17 и 18 через коробку 24 скоростей, предназначенную для изменения направления вращения. Кроме того, верхний кулачок 11 посредством кинематической цепи 16, 17 и нижний кулачок 12 посредством кинематической цепи 20, 19, 18 через гитару 25 настройки связаны с двигателем 6 постоянной скорости вращения. Муфты 26 и 27 сцепления предназначены для включе 691 6ния и Отключения кинематических цепей при обработке пространственно- модифицированных зубьевВ процессе обработки изделия 2 зубчатому инструменту 1, установленному на шпонке в инструментальном стакане,...

Номер патента: 1461939

Опубликовано: 28.02.1989

Авторы: Башмакова, Дадакузиев, Махмутов

МПК: E21C 41/06

Метки: выпуска, крутопадающих, малой, мощности, отбитой, разработке, рудных, руды, тел

...днищеЗ с образованием выпускных выработок и навешивают лю ки 4, производят монтаж выпускных устройств 5 установкой секций,6,5 выполненных иэ жестких тяг,. которые соединены между собой посредством шарниров 7, Секции выпускных устройств устанавливают на всю высоту .блока между выпускными выработками по мере отбойки руды. Секции 6 снабжают элементами 8 раэрыхления, Эти элементы представляют собой серпообрвэный крюк, перевернутый вогнутой стороной кверху и закрепленный по оси центра тяжести под углом 90 ф, к оси жесткой тяги в нижней ее части,при, этом вогнутая сторона крюка расположена на максимально возможном удалении от противоположного борта очистно го про стр ан ства. 25 Очистную выемку запасов каждогосЛоя а блоке...

Номер патента: 1458573

Опубликовано: 15.02.1989

Авторы: Дадакузиев, Карбанов, Махмутов

МПК: E21C 41/06

Метки: крутопадающих, разработки, рудных, тел

...том числе буро вым штреком 1, который используют для от бойки руды в камере 2 и арматурного креп и средней мощности. Цель - повышение эффективности разработки за счет улучшения показателей извлечения и качества отбитой горной массы. Проходят подготовительную выработку и производят арматурное укрепление пород висячего бока. Перед отбойкой камерных запасов производят предварительное укрепление междуэтажного целика (МЦ) установкой параллельно между собой и нижним контуром МЦ съемных предварительно напряженных анкеров в пробуренные скважины. После крепления МЦ припают к отбоике и выпуску руды в камер После выпуска отбитой в камере горной массы перед погашением МЦ анкеры извлекают из скважин, разукрепляя МЦ и образуя арматурно-породное...

Номер патента: 1453002

Опубликовано: 23.01.1989

Авторы: Карбанов, Махмутов, Хасанов, Цай

МПК: E21C 41/06

Метки: крутопадающих, малой, мощности, разработки, рудных, тел

...после перемещения перекрытия в рабочее положение.Способ осуществляют следующим образом.Производят проходку подготовительных выработок, их крепление, образование подсечки. В процессе образования подсечки в налегающих породак формируют нишу 1. В нише при помощи анкеров 2 и 3 устанавливают перекрытие 4 в исходном положении. Перекрытие 4 выполнено из швеллера или спецпрофиля, близкого по параметрам коробковому своду горных выработок. Между перекрытием 4 и стенкой ниши 1 всплошную укладывают круглый лес 5 диаметром 20- 22 мм. При этом длина анкера 2 должна быть на 10-15 О 4 меньше толщины подрываемого слоя пород, а размер штанги анкера 3, выступающей в нишу, и устанавливаемый ча ней подхват 6 должны обеспечивать нормальные условия перемещения...

Номер патента: 1436950

Опубликовано: 15.11.1988

Авторы: Аверкиев, Бабьева, Карташов, Махмутов

МПК: A01J 5/08

Метки: доильный, стакан

...изобретения - улучшение процесса доения.На фиг. 1 изображен доильный стакан, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Доил ьный стакан состоит из сосковой трубки 1, корпуса 2 гильзы, который насаживается одной стороной на укороченную гильзу 3, а другой - на оголовок 4 с патрубком, уравновешивающих элементов 5, в которых может перемещаться поршень 6 с толкателем 7, который установлен с возможностью взаимодействия с фигурным кольцом 8. Толкатель 7 имеет пружину 9 для возврата его в исходное положение. Для фиксации кольца 8 в корпусе 2 установлена собачка 10. Кольцо 8 имеет выступы по образующей и их количество может быть переменным для получения угловой скорости 0,03 - 0,17 с. Доильный стакан работает следующим образом.При...

Номер патента: 1421752

Опубликовано: 07.09.1988

Авторы: Вишнепольская, Власова, Котляр, Махмутов, Плешков, Ткаченко

МПК: C10B 25/16

Метки: двери, коксовой, печи, узел, уплотнения

...свойства уплотнительной планки.1 з.п. Ф-лы, 2 иле. достаточная. для уплотнения рамы 7печи, обеспечивается рессорными прижимами б за счет того, что при установке двери на печи уплотнительные 5 планки 4 раздвигаются по скосам выступа рамы 7, деформируя рессорные прижимы б. Рессорные прижимы, стремясьвернуть начальную форму, создают дополнительные усилия на уплотнитель 10 ные планки, плотно прижимают их куплотняемой поверхности, компенсируявсе зазорыПри этом при угле наклона, образованном поверхностью скоса и внутрен ней поверхностью рамы, меньше 20 требуется большая точность установки двери в печь, снижается рабочая нагрузкарессорного прижима, а при угле наклона скоса больше 40 второй конец 20 уплотнительной планки не сможет сколь"зить...

Номер патента: 1391734

Опубликовано: 30.04.1988

Авторы: Вельбой, Золотухин, Махмутов, Янтурин

МПК: B06B 1/18

Метки: вибровозбудитель, инфразвуковой

...от истекателя до них меняются) при истечении струи из поперечной радиальной шели приводит (после раскачки истекателя) к выходу жидкости попеременно то из верхнего, то иэ нижнего ряда перепускных окон 2 и, соответственно, к устойчивым гидродинамическим колебаниям жидкости. Степень изменения кривизны, воспринимающей напор струи жидкости, криволинейных поверхностей двухконусного дросселя 3 предопределяется требуемыми частотой и амплитудой гидродинамического излучения. Так, например, увеличение угла наклона криволинейной конической поверхности дросселя относительно его продольной оси приводит к зандержке истекателя н неравновесном состоянии, т,е, к снижению частотылколебаний самого дросселя и, в результате, излучаемого...

Номер патента: 1383163

Опубликовано: 23.03.1988

Автор: Махмутов

МПК: G01N 21/43

Метки: рефрактометр

...8 и наблюдательной системы 9, включающий угломерную шкалу 10, зеркало 11 и окуляр 12,Устройство работает следующим образом.Излучение от источника 2 фокусируется в фокус (фокальную линию) элемента 7 и после ряда отражений вновьфокусируется в другом фокусе элемен- ф.40 та, совпадающем с центром кюветы 8 и поверхностью исследуемой жидкости. В точке фокусировки лучи, падающие на поверхность жидкости под углом полного внутреннего отражения (ПВО) и большим, отражаются от ее поверхности и после ряда отражейий попадают на шкалу 10 системы 9. По измеренному углу ПВО определяют коэффи-. циент преломления жидкости. Если жидкость в кювете покрыта пленкой дру гой жидкости, то гомоцентричность лучей при ПВО нарушается. На фиг, 3 и 4 показано...

Номер патента: 1357175

Опубликовано: 07.12.1987

Авторы: Замула, Махмутов, Фурман

МПК: B23K 37/04

Метки: листов, ориентации, резкой, тепловой

...рама 20 с листом 21 подается в зону газорезательной машины 22 и фиксируется так, что ее ребра устанавливаются симметрично относительно осей захватов 3.При подаче давления в гидроцилиндры 5 шток, двигаясь вперед, поднимает Г-образный прижим 16, открывая захват 3.Вертикальное плечо Г-образного прижима 16 упирается в опоры 8, при этом начинается движение всего захвата 3 вперед,Когда захват 3 заходит в межреберную зону раскроечной рамы 20 и касается листа 21, кромка которого нажимает на путевой переключатель 14, отключается подача давления в гидроцилиндр 5 и захват 3 останавливается. Если лист 21 короче расчетной длины, то захваты 3, расположенные за пре-, делами листа 21, движутся, пока упор 12 не нажмет на путевой переключатель...

Номер патента: 1351668

Опубликовано: 15.11.1987

Авторы: Вигдергауз, Махмутов, Файдель, Чантурия

МПК: B02C 19/18

Метки: металлов, обогащению, подготовки, руд, цветных

...окислительновосстановительного потенциала (ОВП) характеризует свойства обработанного продукга. Оптимальные свойства минеральные час 5 1 О 15 20 25 30 35 40 45 50 55 тицы приобретают при анодной обработке при достижении величины ОВП в пределах 0 22 - 0 70 В. При этом рудная пульпа, обработанная до величины ОВП менее +0,22 В, имеет слабо выраженные окислительные свойства и применение такого режима обработки для измельчения руд нецелесообразно (фиг. 2). Обрабатывать пульпу до величины ОВП более +0,70 В также нецелесообразно, так как при значительно возрастающих энергозатратах достигнутые показатели измельчения в дальнейшем практически не изменяются (см. таблицу и фиг. 2)Способ подготовки руд цветных металлов к обогащению осуществляют...

Номер патента: 1348350

Опубликовано: 30.10.1987

Авторы: Беляков, Махмутов, Чернов

МПК: C08J 5/22

Метки: герметизации, дефектов, мембране

...пространство)Эбьткд сшивающего дгецтд 1 БГ 1 А .О 1 ОтцРИО Руядт и в этой ЖР ячРЙ -;1 р.". р 2. Процесс гс рмс тизд-1 11 1чсс ус с тн 11 яют д цд 110 гичпр 1,"Ргу 1, цо исот 1,зуст мембрану з Фороц.дстд, в качестве БПЛ 011 гИил 1 рропДон в виде О.",-ного водного раствора, Обработку БПЛ осущест 1.1 я т го. ддвлецием 3 дт в тече - циР 100 ц - Рржденге - 1 О с-гьм . дцы; рствром персульфатд аммониятчение 15 иц, отмывку - водой.:35 40 и 11 Р р 3 . Г.родос с О.у 1 це стг ляют дцдлогичцо примеру 1, цо использ, ыт,111 Ауэццу 10 мембрану иэ погиди метипсилок.дца на пористом фтороплдсте, БПЛ пре;ставляет собой олигоэфирдкри.чдт. Обработку БПЛ осущесФвляют при 7 ат в течецис 80 мин, Отверждецие - с помощью УФ-Облучения стороны мембрань,...

Номер патента: 1346573

Опубликовано: 23.10.1987

Авторы: Махмутов, Оспанов

МПК: C01B 25/01

Метки: окускования, сырья, фосфатного

...вниз до температуры окатышей 200-400 С. Далее сухие окатыши подвергают подогреву от 400 до 900 С путем подачи теплоносителя сверху вниз, при этом температуру поднимают со скоростью 130 град/мин, затем проводят упрочняющий обжиг при 1150 С в течение 15 мин. Выход отфлюсованных окатышеч на сжатие 250 кг/окатышей Трещины на поверхности окатышей не наблюдаются. Стоимость 1 т окатышей 33,75 руб.По известному способу Флюс предварительно термообрабатывают при 850- 900 С в течение 60-90 мин, а затем измельчают до содержания фракции минус О, 1 мм 70-80 Ж (удельная поверхность 2500-2800 см/г), фосфатное сырье измельчают отдельным потоком той же тонины. Стоимость 1 т отФлюсованных окатышей по известному способу. 37,84 руб, Выход. окатышей...

Номер патента: 1315703

Опубликовано: 07.06.1987

Авторы: Киреев, Махмутов, Петров, Севастьянихин

МПК: F16K 3/18

Метки: задвижка, параллельная

...1 с параллельно расположенными уплотнительными седлами 2, в котором раз мещен запорный орган, состоящий иэ дисков 3 и 4, подвижно соединенных с выступами 5 и 6 шпинделя 7. В дисках имеются наклонные поверхности 8 и 9, контактирующие со сферичес кой или конической поверхностью головки шпинделя 7.В гнезде нижней части дисков, образованном углублениями, размещен упор 10, вращения маховика 11 происходит закрытие задвижки, поворот шпинделя в направлении противоположном направлению на закрытие, осуществляется с помощью квадрата 12, выступы 13 и 14 выполнены на дисках 3 и 4.Задвижка работает следующим образом.11 ри закрывании задвижки вращением маховика 11 шпиндель 7 перемещается 35 вместе с закрепленными на нем дисками 3 и 4 вниз до касания...

Номер патента: 1314024

Опубликовано: 30.05.1987

Авторы: Ахмадишин, Вельбой, Галлямов, Махмутов, Султанов

МПК: E21B 43/18

Метки: скважины

...10 и начинают нагнетать с помощью агрегата реагент в насосно-компрессорные трубы 8. По мере заполнения колонны насосно-компрессорных труб реагентом на плунжер 4 начинает действовать направленная вверх сила, возникающая иэ-за разности уровней в колонне насосно-компрессорных труб и затрубном пространстве. Под действием этой силы плунжер 4, совершая:восходящее движение в патрубке 3, захватывает кольцевым седлом 5 шар 6 и извлекает его из седла 2 корпуса. После этого реагент закачивают в призабойную зону и оставляют на реагирование. Затем в затрубное пространство нагнетают пенную систему 11, при этом за счет увеличения давления в затрубном про 1 О 15 20 25 30 35 4 О 45 странстве клапан 9 открывается и эатрубная жидкость переливается в...

Номер патента: 1312513

Опубликовано: 23.05.1987

Автор: Махмутов

МПК: G02B 27/50

Метки: визуализации, неоднородностей, фазовых

...в интерФерометре светоделенных пучков совмещены, а фильтр 15 пространственных частот установлен в точке общего Фокуса, В первом и втором варианте исполнения фильтры 10 и 13 размещены вблизи граней призмы 7, фильтры 1 О, 13 и 15 установлены с возможностью перемещения вдоль оптической оси и в своей плоскости, а зеркала 8 и 9 с возможностью уГловых подвижек. Устройство работает следующим образомКоллимированный световой поток, прошедший неоцнородность 16, направляется системой прямого фурье-преоб-, разования в визуализирующую систему 6, Сходящийся световой пучок светоделительной гранью призмы 7 делится на два пучка 12 и 4, которые зеркалами 8 и 9 вновь направляются на светоделйтельную грань призмы 7, За призмой 7 происходит...

Номер патента: 1305332

Опубликовано: 23.04.1987

Авторы: Клаузер, Махмутов, Усенко, Филиди, Фионов

МПК: E21B 49/04

Метки: бокового, керна, отбора

...штока 7 вверх высвобождается тарелка 12 и подпружиненный клапан 11 перекрывает зазор, разобщая внутренние полости А и Б промывочной системы от канала В, соединенного со скважинной средой.Бур 2, связанный с косым пазом ли-. нейки 5, выдвигается из корпуса 1, сверлящим действием разбуривая глинистую корку и породу. В результате вскрытия глинистой корки возобновляется фильтрация раствора иэ замкнутой внутренней полости устройства в пласт, При этом под действием дифференци332 3 1305ального поршня 8 в полости промывочного устройства устанавливается давление, отличное от давления столбабурового раствора. Под действиемгидростатического давления на открытый торец (д и д ) дифференциального поршня 8 в пласт профильтруется,раствор объемом...
