Левицкий

Номер патента: 1738720

Опубликовано: 07.06.1992

Авторы: Криль, Левицкий

МПК: B65D 90/22

Метки: резервуар

...насадков, коаксиально установленных меньшим основанием к сливному патрубку 2 и соосно с последним, и расположенной в центральном насадке с зазором поперечной перегородкой 4, причем площадь сечения меньшего основания каждого насадка меньше площади сливного патрубка 2.Конические насадки воронкогасителя 3 установлены на два тонкостенных ребра 5 и закреплены к последним с помощью уголков б.Поперечная перегородка 4 прикреплена к ребрам 5 также с помощью уголков б,В боковых стенках усеченных конических насадков воронкогасителя 3 выполнены радиальные каналы 7 для эжекции жидкости, Радиальные каналы каждого конического насадка выполнены на одном уровне и на одинаковом расстоянии друг от друга. Высоту насадков выбирают равной1738720 ставитель Б,...

Номер патента: 1734781

Опубликовано: 23.05.1992

Автор: Левицкий

МПК: A62C 4/02

Метки: огнепреградитель

...взрывное давление торцу 5 крепится конический отсечной клапан 6. Торец5 фиксируется в корпусе огнепреградителяс помощью сильфона 7, который имеет отверстия 8. Для герметичности соединениякорпуса 1 с крышкой 4 предусмотрена прокладка 9. Над корпусом огнепреградителя 1размещен корпус емкости 10 с пламягасящей жидкостью 11, в днище которой имеются клапаны 12 в виде коническихрасширяющихся насадков 13 с запорнымиконическими клапанами 14, жестко связанными с торцом 5, посредством фиксирующего элемента 15 с легкоплавкими замками16. Емкость 10 с пламягасящей жидкостьюснабжена каналом 17, сообщающим пространство над зеркалом пламя гасящей жидкости 11 с выходным патрубком 2 черезлегкоплавкую вставку 18,Огнепреградитель работает следующим...

Номер патента: 1734780

Опубликовано: 23.05.1992

Автор: Левицкий

МПК: A62C 3/04

Метки: огнепреградитель

...в сторону выходного штуцера, при этом в стенкеклапана выполнены каналы для сообщенияполости камеры с полостью огнепреградителя.Известное устройство обеспечивает 20увеличение скорости движения отсечногоклапана, однако в ограниченных пределах всилу. ограниченных размеров площади днав камере отсечного клапана,Цель изобретения - повышение надежности работы за счет снижения инерционности срабатывания,На чертеже показан огнепреградитель,продольный разрез.Огнепреградитель состоит из корпуса 1 30с входным 2 и выходным 3 штуцерами, внутри которого размещен огнепреграждающийэлемент 4 и конический отсечной клапан 5,Внутри клапана 5 размещена камера 6, выпал нен ная в форме усечен ного конуса, Клапан имеет также каналы 7, которыесоединяют...

Номер патента: 1734779

Опубликовано: 23.05.1992

Автор: Левицкий

МПК: A62C 3/04

Метки: пламени, предотвращения, распространения

...средством 6, находящимся в газообразном состоянии и под избыточным давлением размещен перфорированный цилиндрический стакан 7, в котором закреплены вставки 8, представляющие собой рулоны из свернутых вместе тонкой плоской и гофрированной лент. Пружина-демпфер 5 со стороны выходного патрубка снабжена насадком 9, выходное отверстие которого закрыто уплотняющейся легкоплавкой пробкой 10, причем насадок 9 соединен с внутренней полостью пружины-демпфера 5, где находится пламягасящее средство 6 в газообразном состоянии и под избыточным давлением, Стенки пробки 10 прижимаются к стенке насадка 9 за счет избыточного давления в пружине-демпфере, при этом, чем больше давление в пружине-демпфере, тем более надежная герметизация насадка 9,5 10...

Номер патента: 1731398

Опубликовано: 07.05.1992

Авторы: Горб, Донской, Левицкий, Новохатний, Озимин, Тубольцев, Хейфец, Шрамко

МПК: B21J 5/10, B21K 1/28

Метки: заготовок, инструмента, комплект, осесимметричных, полых

...Диаметр пуансона колеблется от 100 до 300 мм, В этом случае при прошивке режущая кромка прошивня гарантированно находится в зоне конусной части нижней полости заготовки.Минимальный угол наклона образующей усеченного конуса определен следующим образом. Были изготовлены бобышки с углом конусности 20, 25, 30, 35, 40 и 45 О, . высотой 25 мм и меньшим основанием 235 мм, С их использованием изготовлены кольца размерами О х б х Н = 1000 х 800 х 100 мм. Диаметр пуансона составлял 250 мм, Эксперименты показали, что при угле конусности менее 30 обжатие внутренней поверхности заготовки внутренним валком кольцепрокатного стана приводит к образованию интенсивного местного уширения в виде наплыва металла на конусную поверх 30 35 40 45 50 55 Комплект...

Номер патента: 1730066

Опубликовано: 30.04.1992

Авторы: Дятлова, Левицкий, Миненкова, Тижовка

МПК: C03C 8/10

Метки: глазурь

...Софритты подвергаой влажности, не льно перемешиваплавлению при й при указанной следующей грануТаблица 1 25 Таблица 2 Глазурь готовят из шихты, используя фритту, а также ВгОз, МоОз, И/Оз,Приготовление глазурей осуществляют в шаровой мельнице мокрого помола периодического действия помолом фритты и составляющих материалов, не подвергающихся фриттованию: оксидов висмута, молибдена и вольфрама. Воду вводят до влажности 45 - 50 и помол компонентов осуществляют до остатка на сите М.,0063 К в количестве 0,5-0,7 ф. Глазурную суспензию при плотности 1,42 - 1,48 г/смз наносят на поверхность керамических изделий, прошедших утильный обжиг при 840 - 89 ОС, методом окунания и пульверизации. Покрытые глазурной суспензией изделия высушивают на воздухе, а...

Номер патента: 1729948

Опубликовано: 30.04.1992

Авторы: Андреев, Левицкий, Пилипенко, Пристай, Шнерх

МПК: B65D 88/34

Метки: крышей, плавающей, резервуар

...лестницы д соответственно при повышении или понижении уровня нефти или нефтепродукта в Я резервуаре, что обусловлено действием оп- ) рокидывающих моментов в связи с перемещением подвижной лестницы, а это в свою очередь может привести к заклиниванию плавающей крыши при наличии неровностей стенок резервуара или неравномерной осадке резервуара.Цель изобретения - повышение зксплу- а атационной надежности резервуара.На чертеже схематично изображен резервуар с плавающей крышей.Резервуар с плавающей крышей включает корпус 1 резервуара, плавающую крышу 2 с кольцевым 3 и дополнительным 41729948 Составитель Г.ПарчинТехред М,Моргентал Редактор М.Банду Корректор Л,Пат Подписноезобретениям и открытиям при ГКНРаушская наб., 4/5...

Номер патента: 1729523

Опубликовано: 30.04.1992

Автор: Левицкий

МПК: A62C 4/02

Метки: огнепреградитель

...1Ч-образной формы, включенного последовательно через входной 2 и выходной 3 патрубки в вентиляционный трубопровод 4. 35Нижняя часть корпуса имеет нишу 5, в которой свободно размещен шаровой клапан 6,имеющий удельный вес меньше удельноговеса воды, Входной и выходной патрубкикорпуса имеют кольцевые посадочные седла 7 для шарового клапана. Подвод воды книжней части корпуса 1 огнепреградителя кего ниши 5 осуществляется от пожарнойводяной магистрали 8 по трубопроводу 9.Для исключения переполнения огнепреградителя водой предусмотрен сливнойтрубопровод 10. Для слива воды из огнепреградителя, после ликвидации аварии ккорпусу к его нише 5 подключен трубопровод 11 с вентилем 12. Для отделения нижней 50части корпуса в виде ниши 5 от корпуса...

Номер патента: 1729522

Опубликовано: 30.04.1992

Автор: Левицкий

МПК: A62C 4/00

Метки: огнепреградитель

...материала, обладающего эффектом памяти формы, например титано-никелевого сплава, при чем одни концы которых прикреплены к корпусу 1, а другие отогнуты на 90. Пружина одним концом опирается на отогнутые концы стержней 11, а другим прикреплена к корпусу,Огнепреградитель работает следующим образом,При нормальных условиях газ поступает через входной патрубок 3, зазор между седлом и клапаном 6, отверстия в сильфоне 7 в корпус огнепреградителя. Далее через выходной патрубок 2 газ направляется потребителю, При загорании газа со стороны потребителя и возникновении взрывной волны взрывное давление воздействует на торец 5. Торец 5 начинает двигаться вниз и сжимать сильфон 7, Гофры сильфона 7 соприкасаются между собой и перекрывают отверстия 8,...

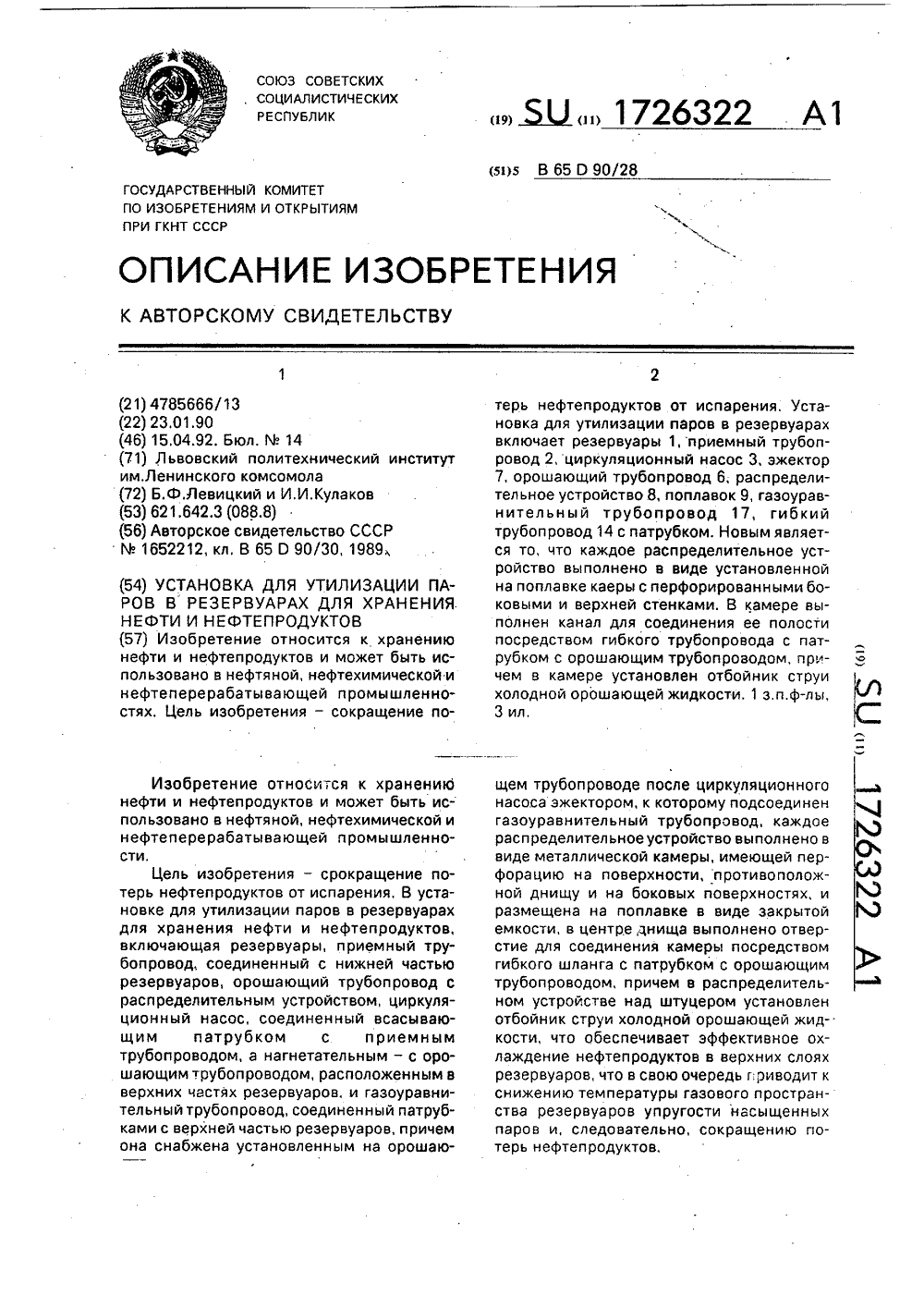

Номер патента: 1726322

Опубликовано: 15.04.1992

Авторы: Кулаков, Левицкий

МПК: B65D 90/28

Метки: нефтепродуктов, нефти, паров, резервуарах, утилизации, хранения

...для утилизации паров в резервуарах; на фиг, 2 - распределительное устройство на поплавке; на фиг,3 - видА на фиг.2.Установка для утилизации паров состоит из атмосферных резервуаров 1, приемного трубопровода 2, циркуляционного насоса 3, соединенный всасывающим патрубком 4 с приемным трубопроводом, а нагнетательным 5 - с орошающим трубопроводом 6, 10 эжектора 7; орошающего трубопровода 6 с распределительным устройством 8, установленном на поплавке 9, Распределительное устройство 8 выполнено в виде металлической камеры, верхняя 10 и боко вые 11 стенки которой перфорированы. В центре поплавка и в днище 12 камеры имеется отверстие 13 ввода холодной орошающей жидкости в камеру распределительного устройства 8 посредством гибкого трубо...

Номер патента: 1726237

Опубликовано: 15.04.1992

Авторы: Дорожинский, Левицкий, Николаенко

МПК: B25J 15/00, B25J 19/00

Метки: конструкций, манипулятора, роботизированной, сборки, сварных, схват

...сварочного напряжения к захваченной детали.Перечисленные отличия схвата позволяют при вводе переносимой детали в контакт с собираемым изделием, которое также связано известным образом с источником сварочного напряжения, добиваться эффекта частичного оплавления поверхностей детали и изделия и их "прихватывания" один к другому по типу контактной стыковой сварки, благодаря чему достигается их взаимная предварительная фиксация,На чертеже изображен схват, вид сбоку, Схват манипулятора для роботизированной сборки содержит корпус 1 с приводом 2 любого известного типа, например пневматическим. Корпус 1 закреплен на руке 3 промышленного робота через изолятор 4. На корпусе установлены параллельные подвижные губки 5, связанные с приводом 2 и...

Номер патента: 1724273

Опубликовано: 07.04.1992

Авторы: Левицкий, Сизиев

МПК: A62C 4/02

Метки: огнепреградитель

...в газовых трубопроводах,и является усовершенствованием изоб 5ретения по авт. св. Р 588986.Цель изобретения - повышение эАпективности огнепреграждения за счетувеличения пламегасяцей способности 10насадки,На чертеже изображен предлагаемыйогнепреградитель,Огнепреградитель содержит корпус 1с входным 2 и выходным 3 патрубками, 15Эрешетки 4 и 5, между которыми размещена пламегасяцая насадка 6, В пламегасящей насадке установлены полыевставки 7 и перАорированные вставки 10, перАорационные отверстия которых закрыты легкоплавкими пробками 11.На корпусе огнепреградителя установлен расширительный бачок 8, в которомустановлена вертикальная труба 9, сообщенная с перфорированной вставкой 10. Полые вставки 7 сообщены между собой и с расширительным...

Номер патента: 1723617

Опубликовано: 30.03.1992

Автор: Левицкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, токовой, торможением, шин

...трансформаторов тока. Пусковой орган выполнен с тор1723617 ва 50 можением от арифметической суммы выходов промежуточных трансформаторов тока всех ее присоединений.Вследствие ступенчатости в регулировке коэффициента трансформации промежуточных трансформаторов тока при числе коэффициентов трансформации трансфор- маторов тока присоединений системы шин п 1 токи небаланса защиты шин могут достигать величины тока срабатывания устройства контроля исправности ее токовых цепей, что приводит к ее выводу издействия с ростом нагрузки присоединений системы шин.Цель изобретения - повышение надежности работы при повышенных токах небаланса.На чертеже приведена схема устройстУстройство содержит трансформаторытока 1 присоединений системы шин,...

Номер патента: 1723052

Опубликовано: 30.03.1992

Авторы: Криль, Левицкий

МПК: C02F 3/20

Метки: аэрации

...поскольку, в указанном объеме практически передача кислорода отсутствует.Цель изобретения - повышение интенсивности аэрации за счет увеличения коэффициента использования кислорода воздуха,Поставленная цель достигается тем, что в устройстве для аэрации в торцовой части колпачка выполнены в щахматном порядке отверстия, оси которых направлены в противоположные стороны под острым углом к вертикали.Выполнение в торцовой части колпачка отверстий в шахматном порядке, оси которых направлены в противоположные стороны под острым углом к вертикали, обеспечивает при истечении сжатого воздуха пересечение струй на выходе из отверстий и при пересечении вторично их дробление, в результате чего в обьеме жидкости, находящемся над торцовой частью...

Номер патента: 1719496

Опубликовано: 15.03.1992

Авторы: Березненко, Кущевский, Левицкий, Черепенко

МПК: D06F 73/02

Метки: виброманекен

...образом.Надев на манекен, в частности на его жесткий элемент 3, требуемого размера изделие (пиджак или пальто), оператор кнопкой включает программу обработки, заданную микропроцессорной системе управления, после чего осуществляется пропаривание, виброформование, сушка истабилизация вакуумным отсосом и съем готового иэделия, При этом передача вибрации изделию производится следующим образом,После подачи электроэнергии двигателю 16 посредством клинового ремня 15 и шкивов 14 вращательного движения передается валу 11 и соответственно дисбаланс ным диском 12 с эксцентрично установленными на них грузами 13, что вызывает вибрацию, которая через подшипники 10 и опорные толкатели 9 передается пластинчатой пружине 5, а через плоский магнит и...

Номер патента: 1718198

Опубликовано: 07.03.1992

Авторы: Копков, Левицкий

МПК: G05D 11/00

Метки: аварийного, ведомого, отключения, потока

...18 поступает в надпоршневую полость сервопоршня 15 и далее через дросселирующее отверстие 16 в полость низкого давления 27, Возникающий на сервопоршне 15 перепад давлений сжимает пружину 14, запорный орган 17 отходит от седла в корпусе 13, по трубопроводу 10 начинает поступать ведомый поток с расходом Ог. Через устройство беспрепятственно протекают потоки при соблюдении заданного соотношения потоковОг/01Взад.Перепад давления, возникающий на сужающем устройстве 11, пропорциональный расходу ведущего потока, по каналам 19 и 20 поступает в проточную камеру, разделенную мембраной 6, Перепад давления, возникающий на сужающем устройстве 12, пропорциональный расходу ведомого потока, по каналам 21 и 22 поступает в непроточную камеру 4,...

Номер патента: 1716497

Опубликовано: 28.02.1992

Авторы: Кривошапко, Левицкий

МПК: G06F 1/02

Метки: генератор, логико-динамического, теста

...а первая линия задержки5 на один такт устанавливается в "1",Сигнал "Переключить генератор" появляется только тогда, когда Ч", записанная в линии 5, пройдет через,вторую линию задержки 6 на один такти через все линии задержки 2.1-2, Бна два такта всех разрядов. Продвижение этой "1" обеспечивается тактовыми 5импульсами, подаваемыми через вход.разряде соответствующий разряд генератора полного логического теста передается на выход без изменений, Припоявлении1" на входе линии задержки2,п на входе очередного разряда и)и на входе элемента, ИСКЛЮЧАЮЩЕЕ ИЛИ3.п на соответствующий выход А/и по 55ступает инвертированный сигнал соответствующего разряда 1/и генератораполного логического теста. На следующем такте "1" уходит вглубь...

Номер патента: 1714324

Опубликовано: 23.02.1992

Авторы: Белявский, Боборыкин, Васильченко, Кощеев, Крупник, Левицкий, Проскурин

МПК: G01B 5/20, G01B 5/28

Метки: криволинейных, поверхностей, профиля

...30 35 40 отсчетный узел с измерителем, установленный между опорами, дополнительно содержит счетчик числа оборотов колес, установленный на одном из колес, и командный блок, вход которого соединен со счетчиком числа оборотов колес, а выход - с измерителем отсчетного узла, выполненным в виде стержня с шариковым наконечником. За счет введения счетчика числа оборотов, командного блока и выполнения отсчетного узла в виде стержня с шариковым наконечником повышается точность измерения, так как в этом случае срабатывание отсчетного узла происходит по команде счетчика числа. оборотов колесе, при этом контакт отсчетного узла с измеряемой поверхностью близок к точечному.На фиг,1 изображено устройство, общий вид; на фиг.2 - график зависимости...

Номер патента: 1713566

Опубликовано: 23.02.1992

Авторы: Голосов, Илларионов, Левицкий

МПК: A61B 17/56

Метки: кисти, лечения, остеобластокластомы, пальцев, пластинок, сохранении, сумок, суставных, фаланг, хрящевых

...суставных поверхностей; О головки и основания фаланги. Прошивают поочередно концами нижней и верхней лигатур боковые края суставных поверхностей . и окружающие мягкие ткани, а средней лигатурой - только окружающие мягкие ткани, Ушивают операционную рану и иммобилизируют суставы пальца и одноименного сег-. мента, где был взят трансплантат на две . недели. Снимают через две недели иммобилизацию и начинают разработку сгибательных и разгибательных движений в суставах.1713566 Составитель А.СкороглядовРедактор Л.Гратилло Техред ММоргентал корректор Т.Палий Заказ 643 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-З 5, Раушская наб., 4/5 Производственно-издательский комбинат...

Номер патента: 1712263

Опубликовано: 15.02.1992

Авторы: Левицкий, Лещий, Пилипенко, Пристай, Шнерх

МПК: B65D 88/34

Метки: нефтепродуктов, резервуар, хранения

...патрубка с трубопроводом для заполнения резервуара теплой нефтью или нефтепродуктом, а верхняя часть - с трубопроводом для орошения нефтью или. нефтепродуктом плавающей крыши резервуара, .обеспечивает нагрев нефти в верхних слоях в резервуаре, а следовательно, в любое время года свободное скол ьже ние герм етизирующего узла понтонного кольца плавающей крыши по стенке резервуара, исключается погружение плавающей крыши в нефть на глубину более расчетной и таким образом обеспечивается отвод ливневых и талых вод с плавающей крыши резервуара в климатических районах с низкими температурами воздуха при хранении нефтепродуктов, что повышает эффективность работы устройства.На чертеже изображен резервуар с плавающей крышей для хранения...

Номер патента: 1710082

Опубликовано: 07.02.1992

Автор: Левицкий

МПК: A62C 31/12

Метки: огнетушащего, подачи, пожаротушения, систему, состава

...устройству 8, а другая полость О 13 подсоединена к дозирующей трубе 7 до 00 дозирующего сужающего устройства 8. ЯДля заполнения емкости 9 с ПАВ к ее днищу присоединена труба 14 с вентилем 15, а на трубопроводе 12 установлен вентиль 16, предотвращающий попадание ПА в трубопровод 12 при заправке им емкости Устройство работаетс следзом.Емкость 9, открыв вентильют раствором ПАВ расчетной кчерез трубу 14. В эаполненно1710082 оставитель. Б. Левицкийехред М.Моргентал дактор Г.Герб сауленко орректо Тираженного комитета по изоб 13035, Москве, Ж, Рау Заказ 287 ВНИИПИ Госуда Подписноеениям и открытиям при ГКНТ СССР кая наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 ПАВ, емкости 9 диафрагма 10 занимает...

Номер патента: 1710080

Опубликовано: 07.02.1992

Автор: Левицкий

МПК: A62C 4/00

Метки: огнепреградитель

...запорному клапану11 к выходному патрубку.Составитель Б, ЛевицкийТехред М.Моргентал Корректор А, Осауленко Редактор Г.Гербер Заказ 287 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент",г, Ужгород, ул, Гагарин;., 101 ния. Средство для 4 закручивания газовогопотока со стороны выходного патрубка 25 В пространстве между поверхностью рассекателя 3 и средствами 4 для закручивания газового потока и основанием запорного клапана 11 размещен материал, разлагающийся с эндотермическим эффек. том при прохождении через него тепловой волны.Огнепреградитель работает следующим образом.Горючий поток поступает в усеченный конус 2,...

Номер патента: 1704795

Опубликовано: 15.01.1992

Авторы: Криль, Левицкий

МПК: A62C 4/02

Метки: пламени, предотвращения, распространения

...паров и лучшему контакту с охлажденными поверхностями корпуса 3. Кинетическая энергия паровой фазы поглощается контактирующими поверхностями, а для предотвращения уноса взвешен .х частиц жидкости восходящим потоком на пути его установлены ряд )леталлических сеток 2 которые разбивают поток на лелкие сруйи и дополнительно отнимают некоторое количество тепла.Охлажденные пары час 1 чо кондеси. руются и на поверхности первой сетки 2 выделяются капли жидкости, которые затем коагулируются и по стенкам корпуса 3 сгекают вниз, далее часть паровой фазы. .н,- эив свою те)лпературу, попадают на следующий и последующ й ряд сего прэтом паровая фаза преобретает дисперсную структуру, в результате чего восходящий поток теряет кинетическую энергию. пар...

Номер патента: 1704612

Опубликовано: 07.01.1992

Авторы: Войнова, Левицкий, Силенко, Шерстобитов

МПК: A23K 1/00

Метки: добавка, кормовая

...витамины А, О и, в меньшей степени, Е и Е, обусловлен необходимостью сбалансировать рацион по этим БАВ, содержание которых в указанных кормовых продуктах явно недостаточно.Применение лигнина вызвано необходимостью повысить сохранность витаминов, аминокислот и жиров, входящих в состав предлагаемой добавки. Этот эффект достигается за счет способности лигнина адсорбировать витамины и оказывать консервирующее действие путем подавления микрофлоры,Таким образом, компоненты в предложенном сочетании проявляют сбалансированность по всем питательным веществам, микроэлементам и витаминам, следствием чего является более высокая кормовая эффективность.Для экспериментальной проверки предлагаемого сос 1 ава подготовлены шесть смесей...

Номер патента: 1704238

Опубликовано: 07.01.1992

Авторы: Бриц, Лаптев, Левицкий, Спиридонов

МПК: H02K 15/06

Метки: катушек, полюса, ротора, т-образные, укладки, электрической

...В СТ 01)03(У с.".Рессоныс(аем 0111 ЛО- бовой части кзгушки.Далее на лобг)ву:. Час)ь 5 катушки 1 усг(33(ЗНЛ Вя(от (, цГ. "3 (31)г)СГ(ОСО.",г;(цс 7(ф 0 РЦ Р У,1(;1 Э Л Е Е31 (, 1 3 К(Ч 3 СГ;3 3)З Э Р М, чтобы 131(т 1 и /10 бов3 3 (с 1 ф 1 кзт)ч:зк(1 п 0110- СтцЛЦСЬ МЕХКДУ СЕКЛГ , РЦСГ(осг,:(3( ЛЯ /. 31;,) ро" Я ПОНг)рГОСТЬ (3 г)ирму(033(ЕГО ЭЛОЛн)а )ЫппгГН/) Г(0 РО 1 ф,".У.У, РЗВОМ 1(" гх(но(му р/г;ус)г ЛОб.,ьой 3 стц 0 рессованой кату(ц,Прц лбзд;ЙГ 1 Гии нсо.Го/ ИЕлым 1/г;и/31" ем нз )ор(лу(Г),, э/(слее(т, зксизль 30 л нзПргВ/(ЕНИ(Л 3,)г)ВГ)г 1(КИ С)Г;р .СОВЬВЗГ)мг(3 Л 1)бОг)ОЙ г(ЗСТ Ог).(.ц(ЛЗЮ(Ся НС;Яру( ВКЛадыШЭ 6, 3 О(ЕКИ (1 3(Е Г(С)агЭОЛЯЮ( (ИТКЗЛ 1 ИЭГИ- б)(3(ься в плоскосзи, неперцдикулярной Г/Ч/СКОСТИ ВИ г г г) г) 3,с 1 у 3(Е...

Номер патента: 1703628

Опубликовано: 07.01.1992

Автор: Левицкий

МПК: C02F 3/20

Метки: аэрирования, воздуха, диспергатор, иловой, смеси

...средства 4, выполненного иэ гранул с диаметром, меньшим, чем диаметр гранул насадки 3, устраняется пристеночный эффект при проходе воздуха через устройство.Изобретение позволяет снизить расход воздуха при аэрации,Составитель В,КулеминТехред М.Моргентал Корректор О.Кундрик Редактор И,Шмакова Заказ 37 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Иэобре;ение относится к ус 1 ройствамдля насыщения жидкости газом и можетиспользоваться для аэрации вод в аэротенках,Целью изобретения является повышение эффективности работы устройства путем увеличения степени...

Номер патента: 1703232

Опубликовано: 07.01.1992

Авторы: Горб, Донской, Левицкий, Нечепоренко, Новохатний, Озимин, Староселецкий, Хейфец, Яковченко

МПК: B21H 1/08

Метки: гребнем, кольцевых

...д. равную 0,3-0,5 величины суммарного обжатия по высоте заготовки впроцессе прокатки, при этом гребневую иторцовую поверхности выполняют плавносопряженными по радиусу. Полученную 20промежуточную заготовку с геометрическими параметрами ОзхбзхНз передают накольцепрокатный стан, где осуществляютее деформацию одновременно в радиальном и осевом направлениях до получения 25заданных размеров по диаметру и высоте иокончательного оформления профиля. Деформацию в осевом направлении осуществляют до полного совмещения гребневойповерхности с торцовой поверхности издели я.При смещении гребня на величину дменее 0,3 величины суммарного обжатияпри прокатке ие обеспечивается исключение обжатия гребня торцовыми валками, 35что приводит к уменьшению...

Номер патента: 1703165

Опубликовано: 07.01.1992

Авторы: Бородин, Козелков, Левицкий, Устименко, Фукс

МПК: B01F 5/00

Метки: смеситель

...Этообеспечивает при небольших потерях гидрзвлич 8 ского напора значительны 8 Величины окружных скоростей частиц потока навыходе из сопла, При этом истечение каждого из потоков реализуется в виде кольцас наружиым диаметром соответственно бс 1 10-- И с 2 И ЗН/ТрЙННИМ Дггн 1 И С 1 ггн 2, ОпреггЕЛРЕ"дым размерами вихря. Вследствие того, чтоввод потоков в вихревые камеры осуществляется из условия обеспечения равенствамомента количества движения: 15Фгг фПг 1 Ч 1 г 1 = ГЙ 2 Ч 2 ВЯгде пц и:"П 2 - массовые расходы жидкостей;ч 1 и 2- скорости потоков в тангенцийльных каналах,размеры вихря в камерах 2 и 3 также равны, 20ГггРИ ВэаигггОДЕЙСТВИИ КОЛЬЦЕВЫХ ПОТО"ков результирующий поток смеси не имееттангенцивльной составляющей скорости.Но этот...

Номер патента: 1703137

Опубликовано: 07.01.1992

Авторы: Левицкий, Сизиев

МПК: A62C 4/00

Метки: огнепреградитель

...после срабатывания и упрощение конструкции.На.чергеже изображено предлагаемоеустройство,Огнепреградитель содержит корпус 1,имеющий входной патрубок 2 и выходнойпатрубок 3, огнепреграл:дающий элемент 4,запорный клапан 5, упор 6 для запорногоклапана 5 с кольцевым уплотнением, систему перемещения запорного клапана 5,включающую стакан 7, заполненный легкорасширяющейся жидкостью при воздействии на нее температуры. установленный встакане 7 сильфона 8, трубопровод 9, соединенный со стаканом 7; заполненный другойрабочей жидкостью, причем сильфон 8 герметично отделяет одну жидкость от другой, 2на выходе трубопровода 9 установлен другой сильфон 10, перекрьаающий геометично трубопровод 9, внутри сильфона 10жестко установлен шток 11,...

Номер патента: 1701961

Опубликовано: 30.12.1991

Авторы: Гуськов, Левицкий, Мишур, Чабан

МПК: F02D 1/04

Метки: высокого, давления, насоса, регулятор, топливного, центробежный

...проворот кольца 10 и ступиц 5 может осуществляться в пределах одного оборота до начала взаимодействия 1 поог в 16 и 17При увеличении или уменьшении частоты вращения на переходных режимах резко изменяется частота вращения приводного вала 3, втулки 14 и кольца 10, а частота вращения ступицы 5 изменяется с меньшим ускорением или замедлением в. пределах одного относительного проворота ступицы 5 и втулки 14, В первое мгновение взаимодействия упоров 16 и 17 происходит относительное скольжение кольца 10 и втулки 14, что исключает ударные нагрузки в приводе центробежного регулятора, Поскольку момент трения между кольцом 10 и втулкой 14 значительный, частота вращения кольца 10 и ступицы 5 резко изменяется и становится равной частоте вращения...
