Устройство для подачи огнетушащего состава в систему пожаротушения

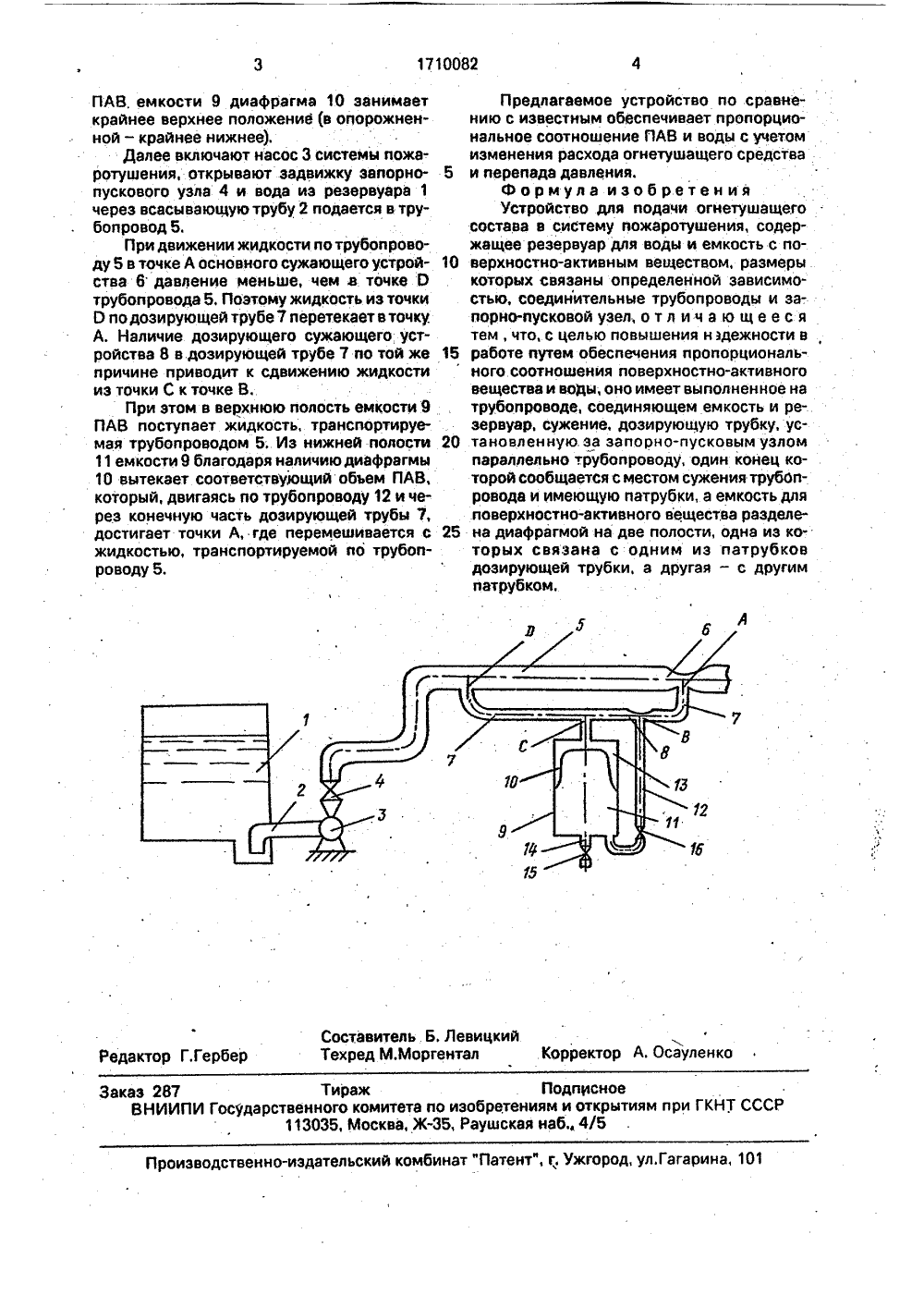

(я)5 А 62 С 31712 бра,заправляцентрании раствором ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(56) Авторское свидетельство СССР М 814360, кл, А 62 С 5/00, 1981.(54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ОГНЕТЬ ШАЩЕГО СОСТАВА В СИСТЕМУ ПОЖАРО. ТУШЕНИЯ(57) Изобретение относится к противопожарной технике, в частности к устройствам для подачи огнетушащего состава в систему . пожаротушения. Цель изобретения - повыИзобретение относится к противопожарной технике, в частности к устройствам для подачи огнетушащего состава в систему пожаротушения.Цель изобретения - повышение надежности в работе с обеспечением пропорционального соотношения поверхностно-активного вещества и воды.На чертеже изображено предлагаемое устройство для подачи огнетуаащего состава в систему пожаротушения.Устройство содержит резервуар 1 для воды, насос 3 с всасывающей трубой 2, за,порно-пусковой узел 4, трубопровод 5, основное сужаю щее устройство 6, дозирующую трубу 7, подсоединенную параллельно трубопроводу 5 с дозирующим сужающим устройством 8 и е%костью. 9 е, поверхностно-активным веществом (ПАВ),2шение надежности работы с обеспечением пропорционального соотношения поверхностно-активного вещества и воды. Достижение этой цели осуществляется эа счет того, что система пожаротушения, включающая резервуар для воды, емкость с . поверхностно-активным веществом, запорно-пусковой узел и соединительные трубопроводы, имеет средство регулирования концентрации поверхностно-активным веществом, соединяющее трубопровод с основным сужающим устройством, дозирующую трубу, подсоединенную параллельно к трубопроводу, причем емкость разделена на две части, одна из которых заполнена раствором воды с поверхностно-активным веществом. 1 ил. Емкость 9 с ПАВ снабжена диафрагмой . д 10, разделяющей емкость 9 аа две полости 11 и 13, одна иэ которых полость 11 заполнена водным раствором ПАВ и подсоедине. на через трубопровод 12 к дозирующемуГ сужающему устройству 8, а другая полость О 13 подсоединена к дозирующей трубе 7 до 00 дозирующего сужающего устройства 8. ЯДля заполнения емкости 9 с ПАВ к ее днищу присоединена труба 14 с вентилем 15, а на трубопроводе 12 установлен вентиль 16, предотвращающий попадание ПА в трубопровод 12 при заправке им емкости Устройство работаетс следзом.Емкость 9, открыв вентильют раствором ПАВ расчетной кчерез трубу 14. В эаполненно1710082 оставитель. Б. Левицкийехред М.Моргентал дактор Г.Герб сауленко орректо Тираженного комитета по изоб 13035, Москве, Ж, Рау Заказ 287 ВНИИПИ Госуда Подписноеениям и открытиям при ГКНТ СССР кая наб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 ПАВ, емкости 9 диафрагма 10 занимает крайнее верхнее положение (в опорожненной - крайнее нижнее).Далее включают насос 3 системы пожаротушения, открывают задвижку запорно пускового узла 4 и вода из резервуара 1 через всасывающую трубу 2 подается в трубопровод 5.При движении жидкости по трубопроводу 5 в точке А основного сужающего устрой ства 6 давление меньше, чем з точке О трубопровода 5. Поэтому жидкость из точки О подозирующей трубе 7 перетекает в точку А. Наличие дозирующего сужающего устройства 8 в.дозирующей трубе 7 по той же 15 причине приводит к сдвижению жидкости източки С кточке В.При этом в верхнюю полость емкости 9 ПАВ поступает жидкость, транспортируемая трубопроводом 5, Из нижней полости 20 11 емкости 9 благодаря наличию диафрагмы 10 вытекает соответствующий обьем ПАВ, который, двигаясь по трубопроводу 12 и через конечную часть дозирующей трубы 7, достигает точки А, где перемешивается с 25 жидкостью, транспортируемой по трубопроводу 5. Предлагаемое устройство по сравнению с известным обеспечивает пропорциональное соотношение ПАВ и воды с учетом изменения расхода огнетушащего средства и перепада давления.Формула изобретения Устройство для подачи огнетушащего состава в систему пожаротушения, содержащее резервуар для воды и емкость с поверхностно-активным веществом, размеры которых связаны определенной зависимО- стью, соединительные трубопроводы и запорно-пусковой узел, отл ич а ю ще ес я тем, что, с целью повышения н надежности в работе путем обеспечения пропорционального соотношения поверхностно-активного вещества и воды, оно имеет выполненное на трубопроводе, соединяющем емкость и резервуар. сужение, дозирующую трубку, установленную. за запорно-пусковым узлом параллельно трубопроводу, один конец которой сообщается с местом сужения трубопровода и имеющую патрубки, а емкость для поверхностно-активного вещества разделена диафрагмой на две полости, одна из которых связана с одним из патрубков дозирующей трубки, а другая - с другим патрубком.
