Установка для утилизации паров в резервуарах для хранения нефти и нефтепродуктов

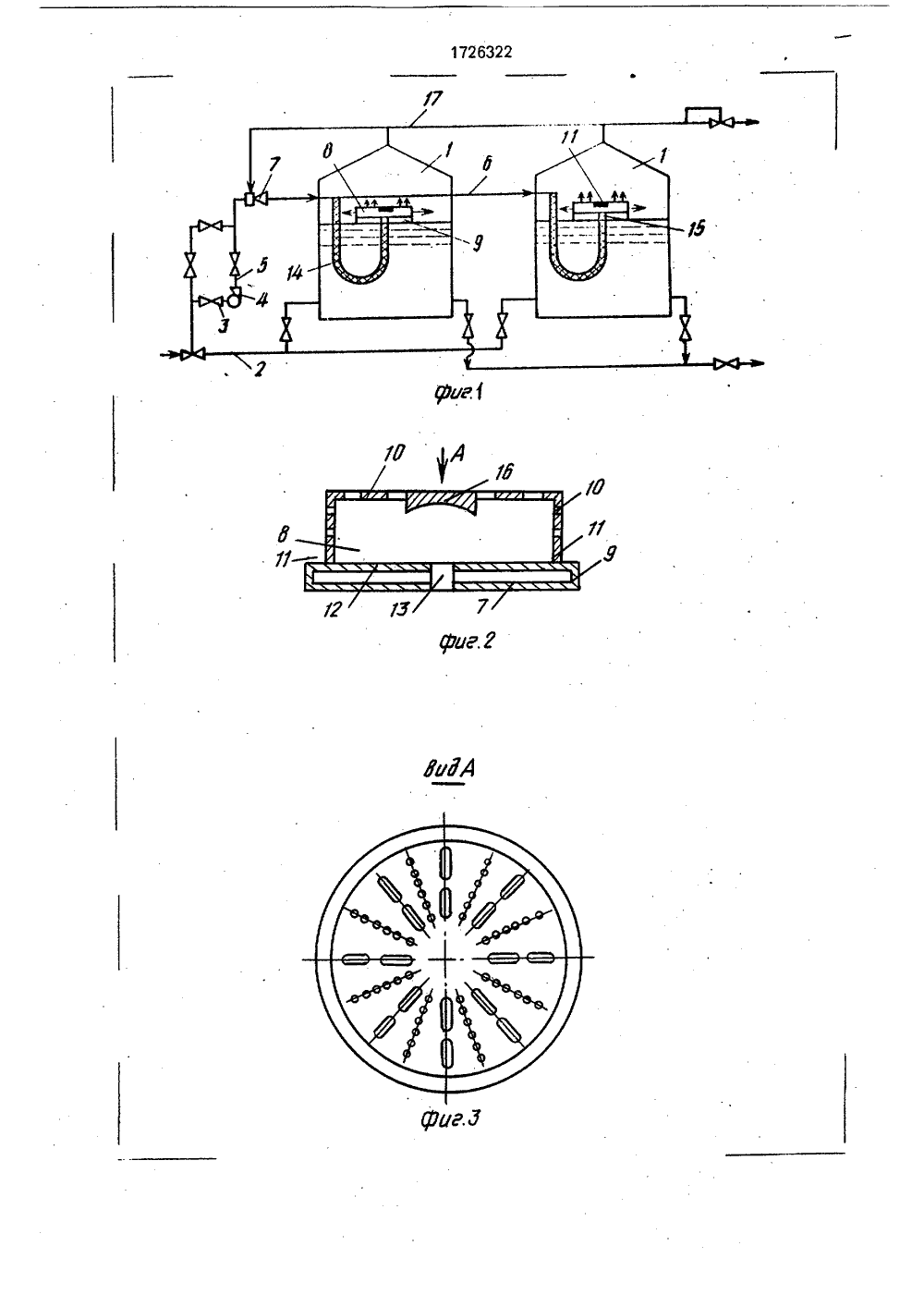

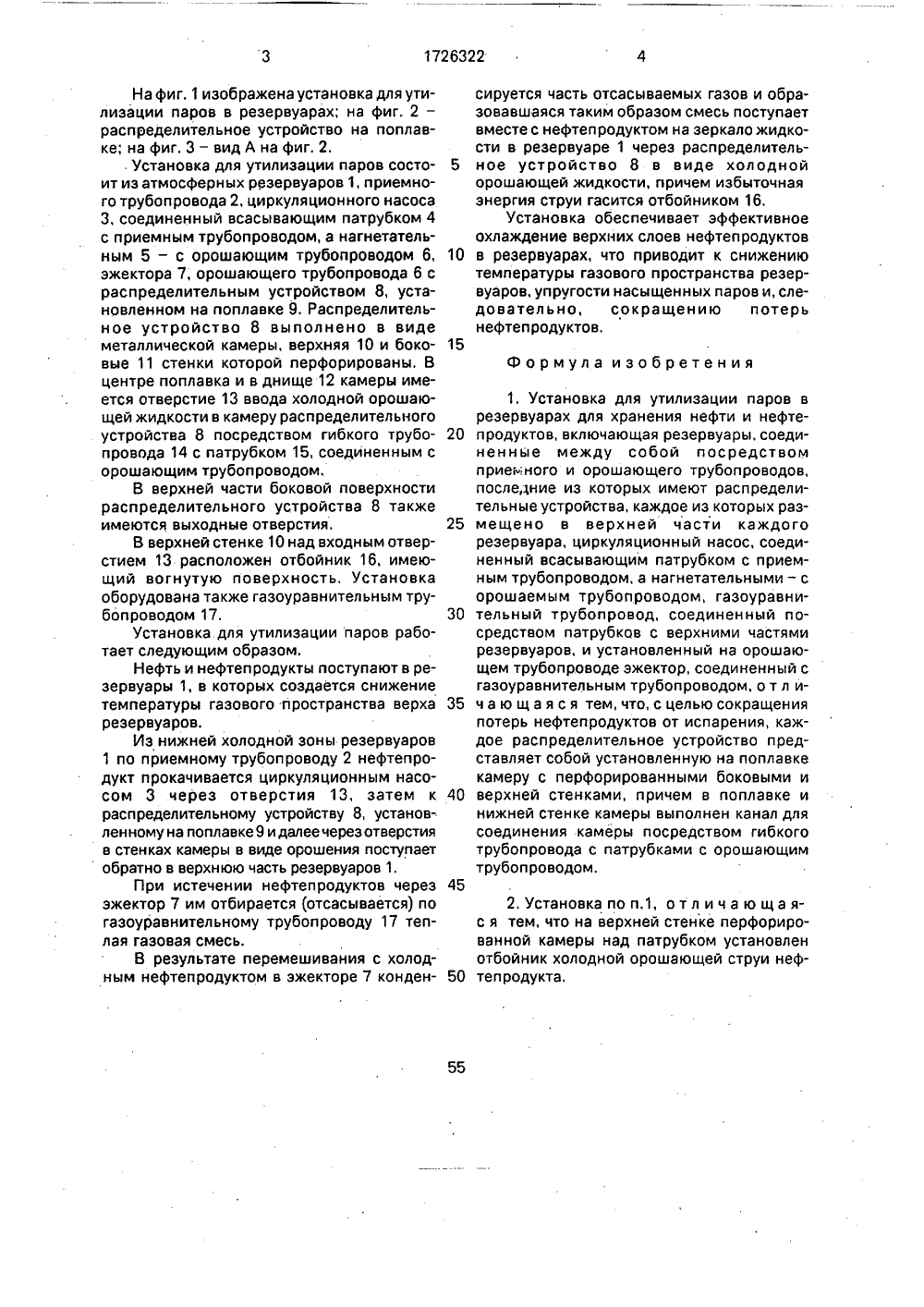

(19)1) СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК я)5 В 65 О 90/28 ПИСАНИЕ ИЗОБРЕТ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 1652212, кл. В 65 О 90/30, 1989(54) УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ ПАРОВ В РЕЗЕРВУАРАХ ДЛЯ ХРАНЕНИЯНЕФТИ И НЕФТЕПРОДУКТОВ(57) Изобретение относится к хранениюнефти и нефтепродуктов и может быть использовано в нефтяной, нефтехимической инефтеперерабатывающей промышленностях, Цель изобретения - сокращение поИзобретение относится к хранению нефти и нефтепродуктов и может быть использовано в нефтяной, нефтехимической и нефтеперерабатывающей промышленности,Цель изобретения - срокращение потерь нефтепродуктов от испарения. В установке для утилизации паров в резервуарах для хранения нефти и нефтепродуктов, включающая резервуары, приемный трубопровод, соединенный с нижней частью резервуаров, орошающий трубопровод с распределительным устройством, циркуляционный насос, соединенный всасывающим патрубком с приемным трубопроводом, а нагнетательным - с орошающим трубопроводом, расположенным в верхних частях резервуаров, и газоуравнительный трубопровод, соединенный патрубками с верхней частью резервуаров, причем она снабжена установленным на орошаютерь нефтепродуктов от испарения, Установка для утилизации паров в резервуарах включает резервуары 1, приемный трубопровод 2, циркуляционный насос 3, эжектор 7, орошающий трубопровод 6; распределительное устройство 8, поплавок 9, газоуравнительный трубопровод 17, гибкий трубопровод 14 с патрубком. Новым является то, что каждое распределительное устройство выполнено в виде установленной на поплавке каеры с перфорированными боковыми и верхней стенками, В камере выполнен канал для соединения ее полости посредством гибкого трубопровода с патрубком с орошающим трубопроводом, причем в камере установлен отбойник струи холодной орошающей жидкости, 1 з.п,ф-лы, 3 ил,щем трубопроводе после циркуляционного насоса эжектором, к которому подсоединен газоуравнительный трубопровод, каждое распределительное устройство выполнено в виде металлической камеры, имеющей перфорацию на поверхности, противоположной днищу и на боковых поверхностях, и размещена на поплавке в виде закрытой емкости, в центре днища выполнено отверстие для соединения камеры посредством гибкого шланга с патрубком с орошающим трубопроводом, причем в распределительном устройстве над штуцером установлен отбойник струи холодной орошающей жидкости, что обеспечивает эффективное охлаждение нефтепродуктов в верхних слоях резервуаров, что в свою очередь г,риводит к снижению температуры газового пространства резервуаров упругости насыщенных паров и, следовательно, сокращению потерь нефтепродуктов.1726322 55 На фиг, 1 изображена установка для утилизации паров в резервуарах; на фиг, 2 - распределительное устройство на поплавке; на фиг,3 - видА на фиг.2.Установка для утилизации паров состоит из атмосферных резервуаров 1, приемного трубопровода 2, циркуляционного насоса 3, соединенный всасывающим патрубком 4 с приемным трубопроводом, а нагнетательным 5 - с орошающим трубопроводом 6, 10 эжектора 7; орошающего трубопровода 6 с распределительным устройством 8, установленном на поплавке 9, Распределительное устройство 8 выполнено в виде металлической камеры, верхняя 10 и боко вые 11 стенки которой перфорированы. В центре поплавка и в днище 12 камеры имеется отверстие 13 ввода холодной орошающей жидкости в камеру распределительного устройства 8 посредством гибкого трубо провода 14 с патрубком 15, соединенным с орошающим трубопроводом.В верхней части боковой поверхностираспределительного устройства 8 также имеются выходные отверстия. 25В верхней стенке 10 над входным отверстием 13 расположен отбойник 16, имеющий вогнутую поверхность, Установка оборудована также газоуравнительным трубопроводом 17. 30Установка для утилизации паров работает следующим образом.Нефть и нефтепродукты поступают в резервуары 1, в которых создается снижение температуры газового пространства верха 35 резервуаров.Из нижней холодной зоны резервуаров1 по приемному трубопроводу 2 нефтепродукт прокачивается циркуляционным насосом 3 через отверстия 13, затем к 40 распределительному устройству 8, установленному на поплавке 9 и далее через отверстия в стенках камеры в виде орошения поступает обратно в верхнюю часть резервуаров 1,При истечении нефтепродуктов через 45эжектор 7 им отбирается (отсасывается) по газоуравнительному трубопроводу 17 теплая газовая смесь.В результате перемешивания с холодным нефтепродуктом в эжекторе 7 конден сируется часть отсасываемых газов и образовавшаяся таким образом смесь поступает вместе с нефтепродуктом на зеркало жидкости в резервуаре 1 через распределительное устройство 8 в виде холодной орошающей жидкости, причем избыточная энергия струи гасится отбойником 16.Установка обеспечивает эффективное охлаждение верхних слоев нефтепродуктов в резервуарах, что приводит к снижению температуры газового пространства резервуаров, упругости насыщенных паров и, следовательно, сокращению потерь нефтепродуктов. Формула изобретения 1. Установка для утилизации паров в резервуарах для хранения нефти и нефтепродуктов, включающая резервуары, соединенные между собой посредством приемного и орошающего трубопроводов, последние из которых имеют распределительные устройства, каждое из которых размещено в верхней части каждого резервуара, циркуляционный насос, соединенный всасывающим патрубком с приемным трубопроводом, а нагнетательными - с орошаемым трубопроводом, газоуравнительный трубопровод, соединенный посредством патрубков с верхними частями резервуаров, и установленный на орошающем трубопроводе эжектор, соединенный с газоуравнительным трубопроводом, о т л ич а ю щ а я с я тем, что, с целью сокращения потерь нефтепродуктов от испарения, каждое распределительное устройство представляет собой установленную на поплавке камеру с перфорированными боковыми и верхней стенками, причем в поплавке и нижней стенке камеры выполнен канал для соединения камеры посредством гибкого трубопровода с патрубками с орошающим трубопроводом,2, Установка по п.1, о т л и ч а ю щ а яс я тем, что на верхней стенке перфорированной камеры над патрубком установлен отбойник холодной орошающей струи нефтепродуктаа,
