Генератор магнитного поля для геоэлектроразведки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1167967
Авторы: Кореневский, Куроедов
Текст

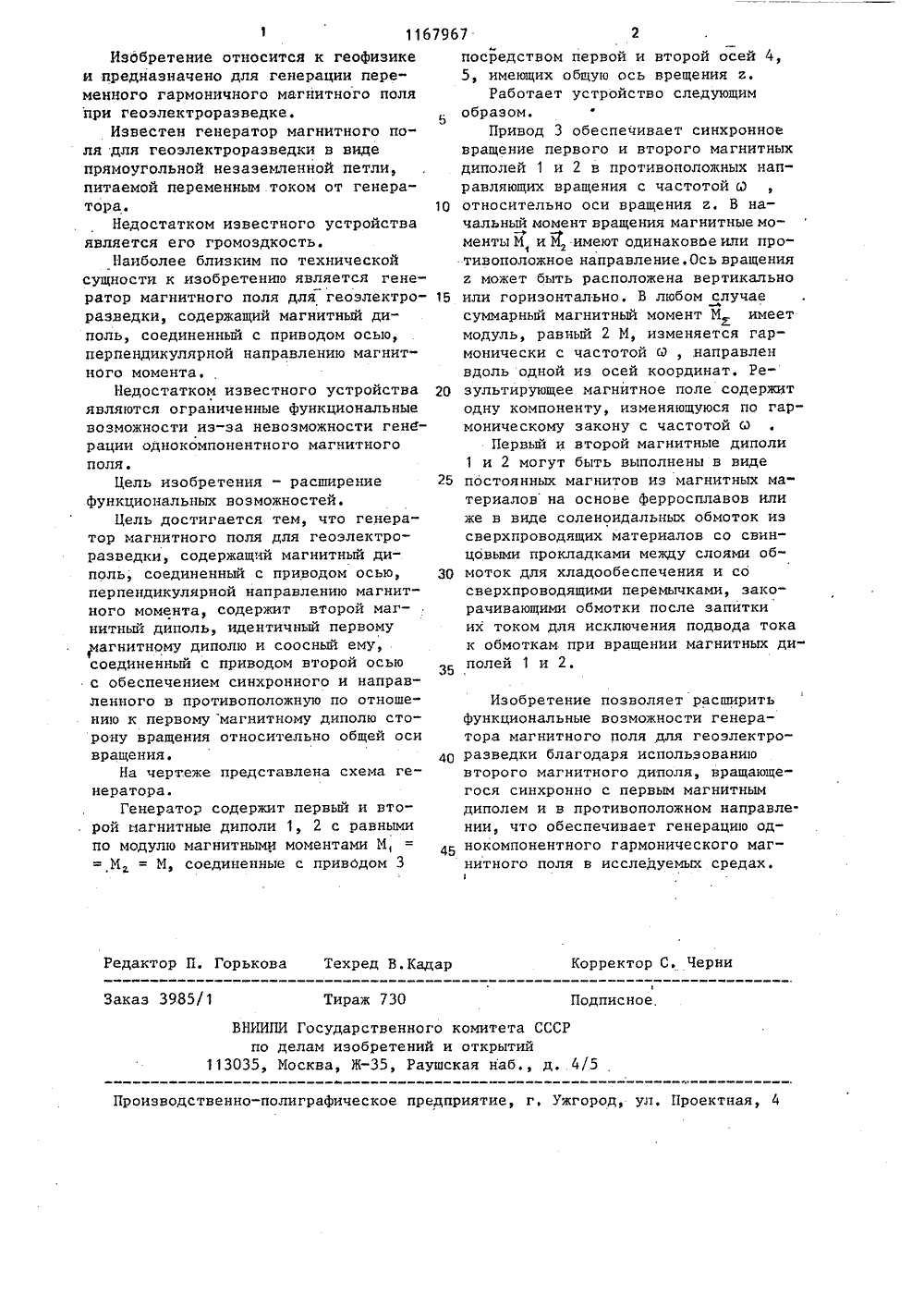

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН а) 4 С 01 Ч 3/28 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) ГЕНЕРАТОР МАГНИТНОГО ПОЛЯДЛЯ ГЕОЭЛЕКТРОРАЗВЕДКИ, содержащийпервый магнитный диполь, соединенныйс приводом осью, перпендикулярной.801167967 А направлению магнитного момента, о тл и ч а ю щ и й с я тем, что, .сцелью расширения функциональных возможностей путем обеспечения возможности генерации однокомпонентногомагнитного поля, он содержит второймагнитный диполь, идентичный первомумагнитному полю и соосный ему, соединенный с приводом второй осью с обеспечением синхронного и направленногов противоположную по отношению к первому магнитному диполю сторону вращения относительно общей оси вра- .,щения.Заказ 3985/1 Тираж 730 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграФическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к геофизике и предназначено для генерации переменного гармоничного магнитного поля при геоэлектроразведке.Известен генератор магнитного поля для геоэлектрораэведки в виде прямоугольной незаземленной петли, питаемой переменным током от генератора.Недостатком известного устройства является его громоздкость.Наиболее близким по технической сущности к изобретению является генератор магнитного поля для геоэлектроразведки, содержащий магнитный диполь, соединенный с приводом осью, перпендикулярной направлению магнитного момента.Недостатком известного устройства являются ограниченные функциональные возможности из-за невозможности генерации однокомпонентного магнитного поля.Цель изобретения - расширение функциональных возможностей.Цель достигается тем, что генератор магнитного поля для геоэлектроразведки, содержащий магнитный диполь, соединенный с приводом осью, перпендикулярной направлению магнитного момента, содержит второй магнитный диполь, идентичный первому магнитному диполю и соосный ему, соединенный с приводом второй осью с обеспечением синхронного и направленного в противоположную по отношению к первому магнитному диполю сторону вращения относительно общей оси вращения.На чертеже представлена схема генератора.Генератор содержит первый и второй магнитные диполи 1, 2 с равными по модулю магнитными моментами М,М = М, соединенные с привбдом 3 гпосредством первой и второй осей 4,5, имеющих общую ось врещения г.Работает устройство следующимобразом.Привод 3 обеспечивает синхронноевращение первого и второго магнитныхдиполей 1 и 2 в противоположных направляющих вращения с частотой Я 10 относительно оси вращения г. В начальный момент вращения магнитные моменты М и М 2 имеют одинаковйеили про 1тивоположное направление,Ось вращенияг может быть расположена вертикально 15 или горизонтально. В любом случаесуммарный магнитный момент М имеетмодуль, равный 2 М, изменяется гармонически с частотой У , направленвдоль одной из осей координат. Ре зультирующее магнитное поле содержитодну компоненту, изменяющуюся по гармоническому закону с частотой аПервый и второй магнитные диполи1 и 2 могут быть выполнены в виде 25 постоянных магнитов из магнитных материалов на основе ферросплавов илиже в виде соленоидальных обмоток изсверхпроводящих материалов со свинцовыми прокладками между слоями об моток для хладообеспечения и сосверхпроводящими перемычками, эакорачивающими обмотки после запиткиих током для исключения подвода токак обмоткам при вращении магнитных ди полей 1 и 2Изобретение позволяет расширитьфункциональные возможности генератора магнитного поля для геоэлектро О разведки благодаря использованиювторого магнитного диполя, вращающегося синхронно с первым магнитнымдиполем и в противоположном направлении, что обеспечивает генерацию од нокомпонентного гармонического магнитного поля в исследуемых средах,
СмотретьЗаявка
3724943, 14.02.1984
ПРЕДПРИЯТИЕ ПЯ Г-4345
КОРЕНЕВСКИЙ Л. Н, КУРОЕДОВ Ю. Д
МПК / Метки
МПК: G01V 3/28
Метки: генератор, геоэлектроразведки, магнитного, поля
Опубликовано: 23.08.1987
