Сепаратор зерновых материалов

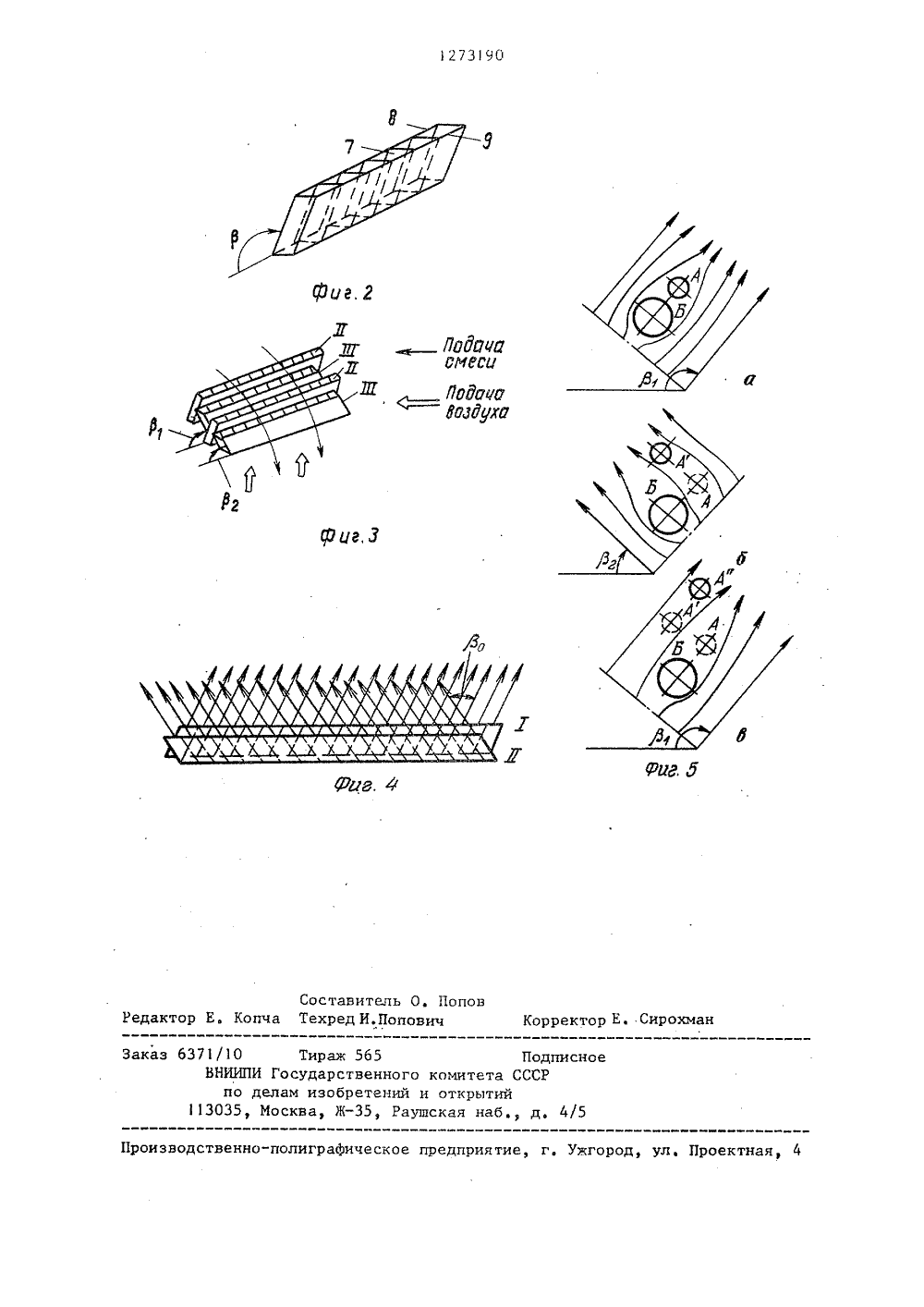

(54) СЕПАРАТОР (57) Изобретени разделения зерн аэродинамически ляет повысить э ЕРНОВЫХ МАТЕРИАЛОВ относится к технике ых материалов посвойствам и позвоективность сепара -Фню- УЩф ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Сибирский научно-исследователский институт механизации и электрфикации сельского хозяйства(56) Авторское свидетельство СССРУ 1047544, кл. В 07 В 4/00, 1982,Авторское свидетельство СССР11 209127, кл. В 07 В 4/00, 1966,ции за счет исключения эффекта взаимного экранирования зерен, Для этого пластины газораспределительнойрешетки 5 сепаратора объединены вблоки, Блоки установлены ступенчато.,по глубине пневмосепарирующего канала (К) 2. В каждом блоке пластины установлены параллельно друг другу,а блоки - под разными углами к продольной оси К 2. Смесь зерна и примесей из питателя 1 сепаратора поступает в К 2, Воздух, нагнетаемый вК 2, проходит через решетку 5. Струивоздуха, направленные теперь подразными углами, пронизывают зерновойпоток. При этом легкие примеси выделяются и осаждаются в сборнике готовых продуктов 6 сепаратора. 1 з.п.ф-лы, 5 ил,273190Изобретение относится к техникеразделения зерновых материалов поаэродинамическим свойствам и можетприменяться для очистки зерна всельском хозяйстве и элеваторной промышленности,Цель изобретения - повышение эффективности сепарации за счет исключения эффекта взаимного экранирования зерен материала. 10На фиг. 1 изображен сепаратор,общий вид; на фиг, 2 - схема установки пластин в блоке; на фиг. 3схема расположения блоков; на фиг.4 -схема истечения воздуха из блоков; 15на фиг. 5 - схема исключения эффектавзаимного экранирования зерен материала,Сепаратор состоит из питателя 1,пневмосепарирующего канала 2, образованного стенками 3 и 4, газораспределитецьной решетки 5 и сборника 6 готовых продуктов. ГазораспредеЛительная решетка 5 крепится настенке 3 таким образом, что зерно 25может свободно пролетать, не задевая решетку, а дпина решетки выбирается такой, чтобы пространство междустенкой 4 и решетками 5 было достаточным для свободного движения зерна 30по стенке 4 за пределы канала.Газораспределительная решетка состоит из пластин 7, которые объединены в блоки с боковыми стенками 8и 9. При этом пластины в каждом блоке установлены параллельно одна другой, а блоки установлены ступенчатопод разными углами к продольной осипневмосепарирующего канала. Так, например, блок 1 устанавливается под 40углом Р =1 а блок 11 - под углом5= а причем соседние блоки имеюту Рразличный угол установки пластин.Угол пересечения струй соседних блоков 3 =:3 - ф, 45Сепаратор работает следующим образом.Смесь зерна и примесей из питателя 1 (фиг1), поступает в пневмосепарирующий канал 2. Воздух, нагнетаемый вентилятором в канал, проходячерез газораслределительную решетку5 струями, направленными под различными углами, пронизывает зерновойпоток, выделяя при этом легкие приме-си, которые осаждаются в сборникеготовых продуктов. Наличие в канале сепаратора блоков с различными углами установки направляющих пластин позволяет выделять мелкие частицы примеси, попавшие в аэродинамический след от крупных частиц (эффект экрянировяния). На фиг, 5 показан процесс выделения частицы А, находящейся в аэродинамическом следе от частицы Б. Зерновая смесь, пролетая над блоком (фиг, 3), попадает вначале под струк воздуха, направленного под углом (фиг. 5 ц) от блока 1, (фиг, 3), затем попадает в струю воздуха, направленного под углом(фиг, 56) от блока 111 (фиг, 3). Частица А (фиг. 5 О) под действием струи воздуха, направленной под углом , пе выделяется, я в струе воздуха следуюшего блока,из которого воздух вытекает под углом а эти часГр тицы разделяются. Далее в струе,направленной под углом(фиг. 5 Ь) происходит их дальнейшее разделение, транспортирование, т,е, чястйца А движется: А-А -А и т,д. Размеры блоков, угол пересек:ения струй выбираются на основе эродинамических характеристик обраб;.тываемых матери- ялов, Вместо плоских блоков могут быть установлены блоки с набором круглых квадратных сопел и т.,п, или поверхности с отверстиями, предназначенными для этих целей.формула изобретения. Сепаратор зер новых материалов, содержащий пневмосепарирующий канал с питателем и установленной под питателем газораспредзлительной решеткой из набора пластин, сборники готовых продуктов, о т л и ч а ю щ и йс я тем, что, с цепью повышения эффективности сепарации за счет исключения эффекта взаимного экранировапия зерен материала, пластины газо- распределительной решетки объединены в блоки, установленные ступенчато по глубине пневмосепарирующего канала, при этом пластины в каждом блоке установлены параллельно одна другой, а блоки ориентированы под разными углами к продольной оси пневмосепарирующего канала.2, Сепаратор по п, 1, о т л и -ч а ю щ и й с я тем, что пластины соседних блоков взаимно наклонены,27390 Составитель О. ПоповРедактор Е. Копча Техред И.Попович Корректор Е. н Подписикомитета СССР открытий кая наб./5 одственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,1 р Заказ б 371/10 Тираж 565 ВНИИПИ Государственног по делам изобретений 113035, Москва, Ж, Ра
