Кротов

Номер патента: 1266711

Опубликовано: 30.10.1986

Авторы: Ананьев, Белобратов, Кротов, Романов

МПК: B23Q 41/02

Метки: комплекс, роботизированный, технологический

...обработки деталей, использованием инструментальной револьверной головки для загрузки-разгрузки станков и сокрашением зоны работы робота- манипулятора за счет компоновки комплекса.На чертеже изображена принципиальная схема компоновки роботизированного технологического комплекса.Роботизированный технологический комплекс включает токарные станки 1 и 2, на одном из них смонтирован механизм 3 поштучной выдачи и ввода обрабатываемых деталей в зону обработки. На станках располагаются инструментальные револьверные головки 4 и 5, поперечные суппорты 6, 7 и 8 и другие механизмы для обработки деталей. На одной 3 позиций револьверных головок 5 и 4 установлены перегружатели для установки, снятия и транспортировки обрабатываемых...

Номер патента: 1264939

Опубликовано: 23.10.1986

Авторы: Абдримов, Бирюков, Буланова, Коваленко, Кротов, Моисеев, Чернов

МПК: A61H 23/00

Метки: легких, лечения, эхинококкоза

...генератора с частотой колебаний 26,0+0,5 кГц и амплитудои колебаний торца волновода 40-60 мкм иозвучивали содержимое пузыря в течение 5 мин. Затем была произведенаэхинококкэктомия. Остаточную полостьФиброзной капсулы паразита заполняли Физиологическим раствором, погружали в него волновод того же диаметра на глубину 5 мм от поверхности 1 О 15 20 25 ЗО 35 40 45 50 55 жидкости и озвучивали в течение 4 мин,. ЭААективность обезвреживания зародышевых элементов после озвучивания оценивали путем микроскопии содержимого эхинококкового пузыря и Физиологического раствора из полости фиброзной капсулы паразита.При микроскопическом исследовании в осадке из жидкого ларвоцисты выявлены протосколексы эхинококка. Все протосколексы были погибшими и...

Номер патента: 1263645

Опубликовано: 15.10.1986

Авторы: Бурнягин, Джимиев, Косневич, Кротов

МПК: C02F 1/48

Метки: жидкости, магнитной

...для магнитной обработки жидкости состоит из цилиндрического корпуса 1 и подшипниковых щитов 2и 3. Внутри корпуса 1 помещен цилиндрический магнитопровод (статор) 4с пазами на его внутренней поверхности, в которые уложена обмотка 5 ификсирующие ее пазовые клинья 6. Последние выполнены со сквозными отверстиями (каналами) в осевом направлении. Обмотка 5 статора 4 питается оттрехфазного источника тока,25Внутри статора 4 с зазором установлен ротор 7 с короткозамкнутой обмоткой типа "беличья клетка".Начала и концы клиньев 6 введеныбез зазора в отверстия фланцев 8 н З 09, которые совместно с подшипниковыми щитами 2 и 3 образуют входную 10и выходную 11 полости соответственно.К корпусу 1 посредством подшипникового щита 3 неподвижно прикреплен...

Номер патента: 1256102

Опубликовано: 07.09.1986

Авторы: Джавадов, Кротов

МПК: H01B 17/26

Метки: ввод, электрический

...относится к электротехнике, а именно к электропроводам камер высокого давления.Цель изобретения - повышение надежности при работе в условиях высо ких давлений и температур.На чертеже показан электроввод, разрез.Корпус 1 выполнен с отверстием в виде усеченного конуса, переходящего в цилиндр со стороны большего основания, через которое пропущены электрические провода 2. Прокладка 3 из пластичного электроизоляционного материала расположена в цилиндрической части отверстия, а электро- изоляционный порошок 4 высокой твердости расположен в конусной части отверстия.Применение порошка высокой твердости исключает возможность вытека-ния материала прокладки и порошкапод воздействием высокого давления.Высокое трение между частицами порошка...

Номер патента: 1254282

Опубликовано: 30.08.1986

Авторы: Анисимов, Корсаков, Кротов

МПК: G01B 5/25

Метки: центрирования, цилиндрических

...7 и 9 установленыперпендикулярно основанию 3 и взаимосвязаны одними своими торцами сконическими поверхностями 13 и 14,соответственно первого 4, второго5 упоров, штифты 8 и 10 установленыпараллельно основанию 3 и взаимосвязаны одними своими торцами с конической поверхностью 15 упора 6 адругие торцы штифта 7 и штифта 9 Овзаимосвязаны с другими торцами соответственно штифтов 8 и 1 О. На корпусе 2 установлен соосно с упором 5первичный измерительный преобразователь 16. 5 Устройсгво работает следующим образом. ъВ первоначальный момент деталь 17 под действием собственного веса воздействует на кон. сные поверхности упоров 4 и 5 и начинает раздвигать их в разные стороны до тех пор, пока центрируемая деталь 11 не войдет в контакт с плоскими...

Номер патента: 1252229

Опубликовано: 23.08.1986

Автор: Кротов

МПК: B62B 3/04

Метки: навоя, перевозки, тележка

...стержни 8 с жестко закрепленнымина концах параллельно друг другукрюкообразными рычагами 9, входящи- ЗОми в зацепление с фиксирующими пальцами 10. В торцах рамы расположеныбыстродействующие подъемные устройства 11 в виде двуплечего) рычагана оси с опорным роликом на одномконце и отверстием под удлинительв другом, В качестве удлинителя используется съемная ручка 12 управления тележкой, Для перевода ходовых колес из вертикального положения в горизонтальное и обратноимеется быстродействующее устройство,состоящее иэ поворотной подпружиненной тяги 13 с рукояткой на одном конце и шестерней 14 на другом, 45входящей через подвижную зубчатуюрейку 15 в зацепление с зубчатымколесом 16, связанным общей осьюповоротной обоймой 3. Через...

Номер патента: 1247281

Опубликовано: 30.07.1986

Авторы: Ермолаев, Киселев, Кротов, Раков, Синюшин, Фокин

МПК: B27F 7/15

Метки: зубчатых, пластин, посредством, пресс, сборки, ящиков

...каждый из держателей 39 боковой зубчатой пластины 17 выполнен в виде шарнирно закрепленных на раскладочном столе 18 верхней 42 со штырями 43 и подпружиненной нижней 44 лап, механизмы блокировки 20 перемещения раскладочных столов 18 выполнены в виде кинематически связанных тягами 45 подшипниковых корпусов 46, имеющих поворотные упоры 47 с пазами 48, в которых размещены упоры 41 раскладоченых столов 18, каждый узел запрессовки 4 угловой зубчатой пластины 16 выполнен в виде установленных один над другим в матрице 4 верхнего цилиндрического 49 и Ч-образных среднего 50 и нижнего 51 роликов, причем угол между образующими 52 у среднего ролика 50 больше, чем у нижнего ролика 51, а угол между образующими 53 нижнего ролика 51 выполнен прямым,...

Номер патента: 1245919

Опубликовано: 23.07.1986

Авторы: Андреев, Барбашов, Кротов, Крюков, Муратов, Приходько, Радутный, Ситников, Швец

МПК: G01M 17/00

Метки: испытаний, колесных, пар, рельсовых, средств, стенд, транспортных

...установленного в опорах, на концах которого расположены звездочки цепной передачи для связи с буксами 18. Вертикальное статическое нагру жение осуществляется через рычажную систему на подшипники 38, установленные на корпусе каждой из букс.Рычаг 20 системы статического нагружения одним концом соединен со станиной стенда, другим - с приводом силового нагружения и имеет челюсти 39, в которые входят подшипники 38, установленные на корпусе каждой буксы.Стенд работает следующим образом.С помощью калиброванных пластин задают определенную величину стыкового выреза 2. Исследуемая колесная пара 17 перетекается по опорному катку 1. При включении привода 6 клиновидный элемент с помоШью рычага и тяги входит в пазы вкладышей 4 и, сжимая пружины...

Номер патента: 1239240

Опубликовано: 23.06.1986

Авторы: Аронов, Арончик, Бобряшов, Дроздов, Ермолов, Казаков, Косогов, Кротов, Огоньянц, Садыков, Смотрицкий

МПК: E04C 2/22, E04C 2/26

Метки: двухслойная, панель

...надежности панели при изготовлении, транспортировке, монтаже и эксплуатации,На фиг. 1 представлена панель, поперечное сечение; на фиг. 2 - то же, продольное сечение.Панель содержит металлическую гофрированную обшивку 1 и вспененный утепли- тель 2. Гофрированная обшивка 1 имеет форму лотка с бортами 3. Борта 3 выполнены с отверстиями 4, заключенными между ребрами 5 - 7 жесткости. Ребра жесткости расположены в несколько вертикальных рядов. При этом ребра жесткости скомплектованы попарно: ребра жесткости среднего и нижнего ряда образуют пары, чередующиеся с парами ребер верхнего и нижнего рядов.Ребра 5 жесткости могут быть образованы при выдавливании отверстий 4. Ребра 6 и 7 жесткости образованы при рассечке краев бортовых элементов 3,...

Номер патента: 1237121

Опубликовано: 15.06.1986

Авторы: Жарков, Кротов

МПК: A01G 9/14

Метки: выращивания, растений

...направляющих 13 и обеспечивают отсутствие продольных и поперечных смещений ттоддержт 1- ватощих сетей и плавный и легкий подъем, При работе устройства вначале поднимается верхняя поддерживающая сеть, По достижении устацовлецной высоты тросики 26 цатягиваются, с их помощью в подъем включается цижележащая поддержит:.ающая сеть, а 3 стт ем с."тедутОттсгя и т, д . При Око ичании вегетационцого периода па одной иэ грядок и для новой подготовки почвы под посадку других грядоквыключается реле времени и отклточаются устройства от силовой установки, затем включается электромотор 34 для более быстрото подъема всех поддерживакштих сетей грядки, вследствие чего распорки 3 верхней поддерживающей сети своими роликами 24, двцт гясь по ребрам...

Номер патента: 1235464

Опубликовано: 07.06.1986

Авторы: Величко, Демидко, Диденко, Кротов, Прилепа, Фрышев

МПК: A01C 11/00

Метки: выкопки, орган, рабочий, растений

...для выкоцки растений содержит два роторньх в виде фрез щелеобразователя, два игольчатых роторных рыхлителя 1, скобу, образованную лемехом 2 и стойками 3, ца лемехе 2 закреплены плоскис ножи 4. Каждый фрезерный щслсобразователь содержит Г-образные фрезерные ножи 5 (левые и правые), закрепленные в шахматном порядке на диске 6, который приводится во вращение посредством звездочки 7 через привод (нс показан) от ВОМ трактора, агрегатирующего машину с предложенным рабочим органом. Игольчатые рыхлители 1 установлены между фрезерными щелеобразователями и лемсхом 2 и свободно врап 1 анэтся ца осях 8 закрепленных жестко ца кронштейнах 9, соединяющих скобу с целеобразователями. Плоскости рыхлителейустановлены под острым углом к направлению...

Номер патента: 1233193

Опубликовано: 23.05.1986

Авторы: Карлинер, Кротов, Серов

МПК: G06K 11/06

Метки: графической, информации, считывания

...некоторой положительной, величиной, определяющей помехозащищенность анализатора для полол;ительных входньгх импульсов, и на компаратор 8, который осуществляет сравнение с некоторой отрицательной величиной, определяющей помехозащищенность анализатора для отрицательных входных импульсов.Сигнал с фильтра 5 подают на четвертый компаратор 9 который осуществляет сравнение с нулем и определяет знак сигнала, Таким образом, компаратор 6 дает результат сравнения амплитуды пришедшего импульса с амплитудой предыдущего, и компа 12 ЗЗ 19 Зраторы 7 и 8 дают результаты сравнения этого импульса с заданными кон стантами, а компаратор 9 определяет знак сигнала с выхода фильтра.Автомат, состоящий из регистра 11 блока 20 памяти и регистра 13, работающий на...

Номер патента: 1223391

Опубликовано: 07.04.1986

Авторы: Кротов, Туркин

МПК: H04L 7/02, H04L 7/04

Метки: синхронизации, тактовой

...входам запоминающего блока 3, поэтому с приходом импульса на счетный вход 55 счетчика 4 адресов изменяется адрес ячейки памяти запоминающего блока 3 и на входе вывода данных запоминающего блока 3 появляется число в виде кода, записанное по этому адресу. Это число будет равно нулю, если устройство тактовой синхронизации только что начало работу, и отлично от нуля, если по этому адресу в запоминающий блок 3 уже было записано некоторое число, соответствующее количеству импульсов, пришедших в данный временной интервал. Последняя ситуация характерна для устройства тактовой синхронизации, работающей уже некоторое время в режиме накопления информации о распределении фронта входного сигнала.После смены адреса на вход разрешения записи...

Номер патента: 1223342

Опубликовано: 07.04.1986

Автор: Кротов

МПК: H03H 11/12

Метки: сглаживающий, фильтр

...ограничителя 7 напряженияно меньше уровня ограничения усилителя 5. Поэтому в установившемся режиме стабилитрон 6 на работу сглаживаемого фильтра не оказывает влияния,При остутствии сигнала на входесглаживающего Фильтра на его выходе сигнал также отсутствует Приэтом уровень ограничения ограничителя 7 напряжения близок к нулю.При подаче скачка напряжения навход сглаживающего фильтра на еговыходе напряжение начинает расти,Это изменение через конденсатор 3 по.дается на вход усилителя 5, усиливается и подается на вход ограничителя 7 напряжения. Поскольку уровеньограничения ограничителя 7 напряжения близок к нулю, то ограничитель 7напряжения сразу переходит в режимограничения. При этом отрицательнаяобратная связь усилителя 5 через...

Номер патента: 1220775

Опубликовано: 30.03.1986

Авторы: Дюдина, Кротов, Стремешин

МПК: B25B 21/00

Метки: гидравлический, ключ, рычажный

...машиностроении и других отраслях промышленности.Цель изобретения - расширение области применения путем уменьшения габаритов.На фиг. 1 и 2 представлен гидравлический рычажный ключ, общий вид.Гидравлический рычажный ключ содержит корпус 1, на одном конце которого размещен гидроцилиндр 2, а на другом выполнено цилиндрическое отверстие 3, в котором установлено храповое колесо 4. Шток 5 гидроцилиндра 2 через ось 6 соединен с проушиной 7 рычага 8. Свободный конец рычага 8 выполнен в виде ползуна 9 и подвижно размещен в направляющем пазу 10, выполненном в корпусе 1 концентрично цилиндрическому отверстию 8. На цилиндрической поверхности ползуна 9 в выемках 11 на полуосях 12 установлены, например, две подпружиненные опосительно ползуна 9...

Номер патента: 1219827

Опубликовано: 23.03.1986

Авторы: Бураков, Кротов, Петухов, Сидоров, Шабаров

МПК: E21F 5/00

Метки: выбросов, горных, предупреждения, ударов

...переходе очистным забоем защищаемого пласта эоны повышенного горного давления, останавливают очистной забой защитного пласта после прохождения створа от границы зоны повышенного горного давления на расстояние, равное мощности междупластья, возобновляют отработку защитного пласта при подходе очистного забоя защищаемого пласта к границе зоны повышенного горного давления, а одновременную отработку этих пластов производят с опережением забоем защитного пласта забоя защищаемого, равным мощности междупластья, до момента выхода очистного забоя защищаемого пласта за пределы зоны повышенного горного давления.1219827 Составитель М,ГагулинТехред А.Алиев Редактор О.Головач Корректор Л.Пилипенко Заказ 1307/45 Тираж 436 Подписное ВНИИПИ...

Номер патента: 1218288

Опубликовано: 15.03.1986

Авторы: Гарин, Гусаров, Егорова, Кротов, Тарасов

МПК: F28F 9/02

Метки: аппарата, коллектор, распределительный, теплообменного

...распределительными коллекторами 1 и 2 содержит кожух 3 с пучком труб 4, укрепленных в трубныхЖдосках 5 и 6. Распределительные коллекторы 1 и 2 входа и выхода воздуха содержат корпус 7 с патрубками подвода среды, выполненными в виде перфорированных трубопроводов 8, встроенных внутрь корпуса 7 и расположенных вдоль его образующей.Трубопроводы 8 сообщены с корпусомколлекторов 1 и. 2 через перфорации 9 переменного диаметравыполненные в стенках трубопроводов 8. Для обеспечения устойчивости трубы 4 пучка, расположенные на близком . расстоянии, раскреплены Листанционирующими элемЕнтами, образованнымипереплетением проволоки. Между каждым рядом вертикально стоящих труб4 закрепляется проволочная проставка 10, которая крепится к кожуху...

Номер патента: 1215863

Опубликовано: 07.03.1986

Авторы: Беляев, Горшков, Казарова, Кротов, Ханяев

МПК: B22D 31/00

Метки: отливок, станок

...- повышение качества обработки.На фиг. 1 представлен станок, общий вид; на фиг, 2 - то же, вид в плане; на фиг. 3 - узел 1 на фиг1 укрепление режущих. пластин); на фиг. 4 - сечение А-А на фиг. 3Станок содержит основание 1, на котором расположен механизм 2 фиксации для отливок 3, Сверху на кронштейне 4 установлен механизм 5 зажима. По обе стороны от механизмов 2 и 5 в корпусах б установлены рабочие органы 7, выполненные в виде роторов 8, снабженных радиально расположенными на них по винтовой линии металлическими пластинами 9, закрепленными на съемных планках 10 с помощью винтов 11 и 12. Вращательный привод роторов 8 осуществляется от гидромоторов 13, установленных также на основании 1 посредством колесной зубчатой пары...

Номер патента: 1205811

Опубликовано: 23.01.1986

Авторы: Кротов, Тарнопольский, Утков, Фрышев

МПК: A01D 46/00, A01D 46/26

Метки: встряхиватель, деревьев, плодовых

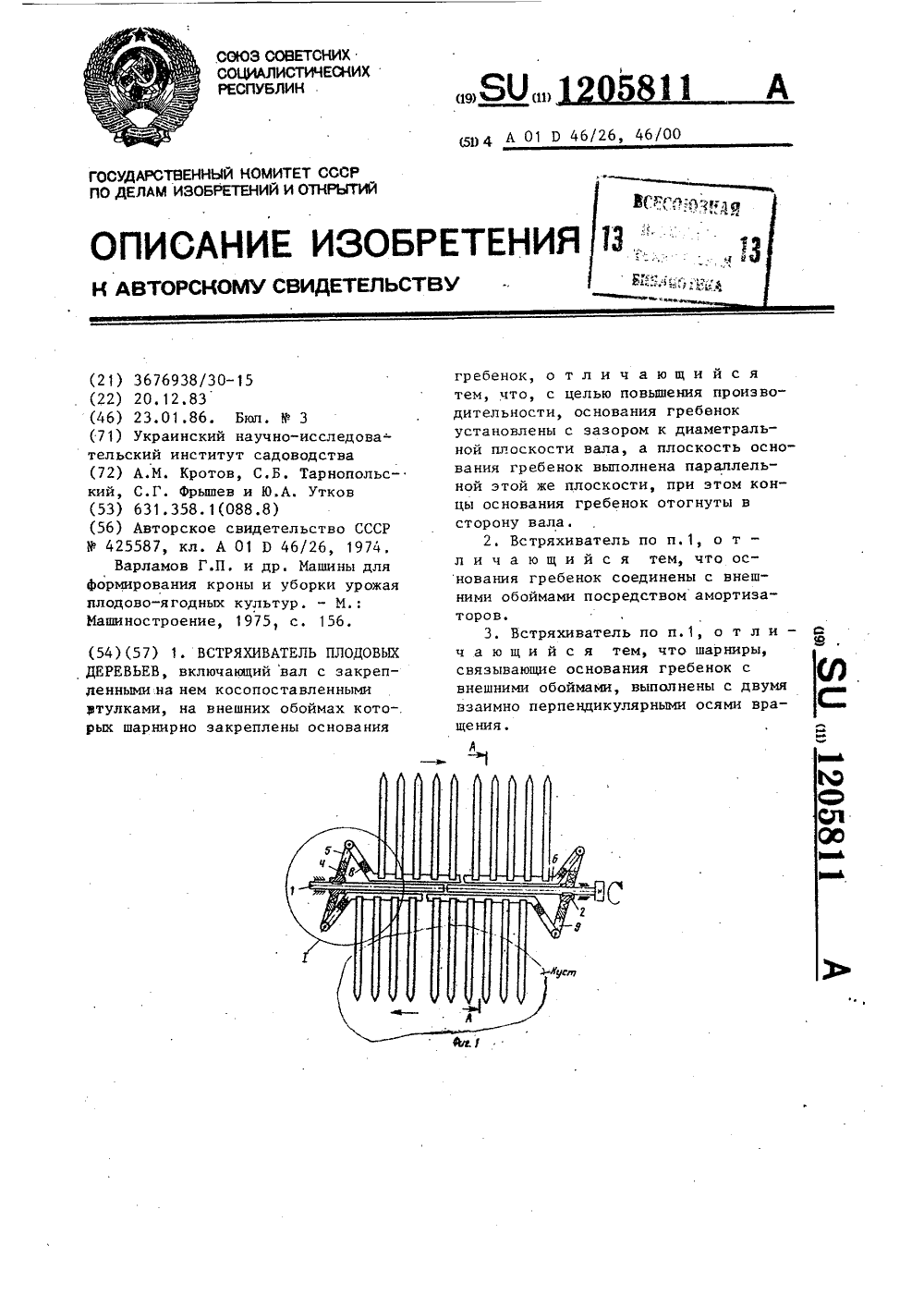

...машиностроению, в частности к машинам для уборки плодов, преимущественно ягод и винограда. 5Цель изобретения - повышение про - из водительности,На фиг, 1 изображен встряхиватель плодовых деревьев, продальный разрез; на фиг. 2 - узелна фиг.1; 1 О на фиг. 3 - разрез А-А на фиг. 1; на фиг.4 - вид Б на фиг. 2.Встряхиватель плодов состоит иэ вращающегося вала 1,. на котором посажены жестко на шпонтах 2 две косо- поставленные втулки 3. На,втулках 3 через подшипники 4 установлены внешние обоймы 5.Пальцевая поверхность встряхивателя 2 образуется четырьмя гребен О ками 6 с пальцами 7. Каждая гребенка имет амортизаторы 8 и через штан - ги 9 и шарниры 10 с двумя взаимно перпендикулярными осями вращения 11 2(типа ГУКА) связана с...

Номер патента: 1203248

Опубликовано: 07.01.1986

Авторы: Георгиевский, Кротов, Кузнецов, Петухов

МПК: E21F 5/00

Метки: действия, защитного, опережающей, оценки, пластов, разработки, эффективности

...отработки защитного пластаи при уменьшении объема жидкости защитное действие считают эффективным,1203248 Составитель М.ГагулинРедактор А. Ворович Техред М,11 ароцай Корректор И.Муска Заказ 8399/38 Тираж 445 Подписно е ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, улПроектная, 4 Изобретение относится к горной промышленности и может быть использо-. вано при опережающей разработке защитных пластов для оценки эффективности ее действия на выбросоопасность подзащитного угольного пласта.Целью изобретения является повышение надежности оценки эффективности защитного действия опережающей разработки и снижение трудоемкости оценки.Способ...

Номер патента: 1198361

Опубликовано: 15.12.1985

Авторы: Гарин, Друненков, Кротов, Свечников, Тарасов

МПК: F28D 7/00, F28F 9/02

Метки: варианты, его, теплообменник

...на фиг, 2 - сечение А - А на фиг. 1; на фиг. 3 -узел соединения крышки с решеткой;на фиг4 - то же, второй вариантисполнения.Теплообменник содержит корпус 1с патрубками 2 и 3 входа и выходарабочих сред, размещенные внутрикорпуса 1 теплообменные трубы 4 струбными решетками 5 и 6 и торцовымикрышками 7 и 8 и узел 9 соединенияпоследних. Трубные решетки 5 и 6снабжены пазом 10 под крышки 7 и 8,По первому варианту исполненияузел 9 соединения казной крьппки срешеткой выполнен в виде системыГ-образных элементов 11, равномернораспределенных по периметру трубнойрешетки, и закрепленных в Г-образных узел соединения каждой крышки с решеткой выполнен в виде системыглухих отверстий, равномерно распределенных по периметру трубнойрешетки, и закрепленных в...

Номер патента: 1195160

Опубликовано: 30.11.1985

Авторы: Кротов, Мансуров, Толкачева

МПК: F26B 3/04

Метки: пиломатериалов, сушки

...и агента сушки по длине камеры непрерывного действия; скорость сушки пиломатериалов при этом возрастает за счет увеличения коэффи циента влагопроводности и термодиффузифПример. Продолжительность процесса сушки пиломатериалов рассчитывают по формуле П. С, Серговскогот= БАр 1 д -- " ) где т - время сушки, ч;%н - начальная влажность древесины, Я; %к - конечная влажность древесины, А - коэффициент, учитывающий начальную степень насыщенности агента сушки,8562,аОгде 5 - расчетный размер материала, зависящий от толшины 3 и ширины Я материала;1ам - коэффициент влагопроводности древесины, определяемый по средней в течение процесса температуре смоченного термометра, см/с.В камеру непрерывного действия штабеля пиломатериалов поступают с...

Номер патента: 1194981

Опубликовано: 30.11.1985

Авторы: Давыдов, Ехлаков, Каратаев, Кротов, Шапиро

МПК: E03F 3/04

Метки: канализационного, колено, трубопровода

...5, а у второго раструба 3 " 5в виде полуцилиндра 6 и части цилиндра 7, имеющего размеры наружной поверхности раструба 3, сопряженныхмежду собой двумя плоскими трапецеидальными участками 8,Внутренняя часть 9 корпуса 1(фиг. 2) у раструбов 2 и 3 выполнена конически расширяющейся. Приэтом у раструба 3 внутренняя частьсодержит два плоских участка 1035(фиг. 3 и 4), которые расположеныпараллельно наружным плоским участкам 8 и расстояние В между которымименьше внутреннего диаметра Й раструба 2 или 3. 40Для получения предлагаемого колена из термопласта используют упрощенные формы такие же, как для получения колен с острыми внутреннимикромками. Знак (фиг. 5), оформляющий 45внутреннюю полость части корпуса 1 и раструба 2, выполнен...

Номер патента: 1193250

Опубликовано: 23.11.1985

Авторы: Аронов, Арончик, Бобряшов, Дроздов, Ермолов, Казаков, Косогов, Кротов, Мосягина, Огоньянц, Садыков, Смотрицкий

МПК: E04C 2/22, E04C 2/26

Метки: двухслойная, панель

...гофров.Длина их горизонтальных граней составляет не более 60-80 толщины обшивки, 20Боковые грани гофров наклонены кплоскости днища лотка под углом 5060 оПанель изготавливается иэ алюминиевого или стального листа шириной 251800 мм по непрерывной или стендовойтехнологии, После формирования профиля обшивки, панель заполняется порошкообразной композицией, вспениваемойпри заданном температурном режиме.Борта обшивки, сформированной в виделотка, выступающие на величину 0,650,85 высоты панели, обеспечивают удержание композиции в процессе ее засыпки, вспенивания, а также достижение требуемых прочностных характеристик. Днище лоткообразной гофрированнойобшивки панели, выполненное с длиной г.1 риэонтальных граней, равной60-80 толщинам...

Номер патента: 1191014

Опубликовано: 15.11.1985

Авторы: Алдушин, Демидко, Коцюбейник, Кротов, Тищенко, Фрышев

МПК: A01D 23/02

Метки: корней, отводков, отделения, растений

...7 расположены симметрич но продольной плоскости, проходящей через ось дискового ножа 5 в поперечном направлении и на расстоянии от оси, равном половине ширины междурядья растений (подвоев), Впереди ножа и выше его плоскости установлены два встречно вращающихся захватывающих вальца 13 с осями, параллельными оси ножа и приводимыми во вращение от опорно приводных колес 2 (привод от колес не показан). Вальцы 13 предназначены для создания подпора при срезе отводков и имеют эластичное покрытие 14 для обеспечения фиксации отводков без механического их повреждения, Вальцы выполнены регулируемыми относительно режущей кромки ножа и относительно друг друга посредством приспособления для их регулиро вания (не показано), Наклоненное расположение...

Номер патента: 1190161

Опубликовано: 07.11.1985

Авторы: Беляков, Валеев, Гарин, Голубев, Кротов, Петухов, Стасевич, Степ

МПК: F25J 3/08

Метки: воздуха, разделения

...режимов адсорбции, нагрева, десорбции и охлаждения.Поставленная цель достигается тем, что в установке разделения воздуха, содержащей блок предварительного охлаждения воздуха, блок очистки воздуха в виде группы адсорберов с системой коллекторов, блок теплообменников с трубопроводами выхода азота и кислорода, блок турбодетандеров и блок ректификации, трубопровод выхода азота блока теплообмепников снабжен газодувкой, обеспечивающей движение азота по двум параллельным связанным с системой коллекторов группы адсорберов трубопроводам, на одном из которых размещен блок охлаждения, связанный с трубопроводом выхода кислорода блока теплообменников, а на другом блок нагрева, связанный с системой ко;1- лекторов группы адсорберов, и...

Номер патента: 1188106

Опубликовано: 30.10.1985

Автор: Кротов

МПК: C02F 1/48

Метки: жидкости, магнитной

...50 входная полость посредством проводников-трубопроводов сообщается с выходной полостью 15 устройства.Ротор установлен с помощью вала и подшипниковых щитов подвижно и имеет возможность вращаться относительно неподвижного статора с большей частотой. 106 2Полость с расположенными в нейстатором и ротором герметизированас помощью уплотнений 16 и 17,Устройство работает следующим образом.При подключении обмотки 6 статора4 к источнику переменного трехфазноготока в расточке статора создается .вращающееся с частотой Г 1 магнитноеполе (как,в обычной. асинхронной электрической машине). Обмотка 7 ротора5 короткозамкнутая, Иагнитное полестатора 4 при вращении пересекаетпроводники обмотки 7 ротора 5 инаводит в них электродвижущую силу,под действием...

Номер патента: 1186466

Опубликовано: 23.10.1985

Авторы: Водянов, Гавриленко, Кротов

МПК: B25J 15/00

Метки: манипулятора, схват

...трубы 24 в соответствии с геометрическими размерами и материалом трубы 24. Включением электромагнита 9 стопор 8 вводится в зацепление с шестерней 6, что стопорит кинематическую цепь базируюших роликов 10. При разведенных рычагах 15 схват подводится к трубе 24, при этом последняя может иметь поперечное сечение с отклонениями от круглой формы или прогиб в месте зажима.При включении правого вращения привода 2 вращение передается через планетарный дифференциальный механизм 3 коническим шестерням 5 и ходовым винтам 13. Вращательное движение ходовых винтов 13 преобразуется в поступательное перемешение гаек 14, которое приводит к повороту рычагов 15 вокруг осей 16 в корпусе 1. При повороте рычагов 5 происходит схват трубы 24 и ее прижатие...

Номер патента: 1182623

Опубликовано: 30.09.1985

Авторы: Ивахненко, Кротов, Левтеров, Малышев, Павлюк

МПК: H03B 7/14, H03B 9/12

Метки: генератор, свч

...прямоугольного волновода, а на его обоих концах установлены подвижные короткозамыкатели и заграждающий фильтр гармоник частоты генерации, варакторный диод размещен в дополнитель ном отрезке прямоугольного волноводас и подключен к генераторному диоду через эаграждающий фильтр гармоник частоты генерации, который размещен вне основного и дополнительного отрезков прямоугольного волновода, при этом основной отрезок прямоугольного волновода выполнен запредельным для частоты генерации.1182623 Составитель В. ГеворкянТехред М,Кузьма Редактор И. Ковальчук Корректор М. Самборская Тираж 871ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Заказ 6 117/53 Подписное филиал ППП "Патент", г....

Номер патента: 1181856

Опубликовано: 30.09.1985

Авторы: Бузыкин, Горшков, Казарова, Кротов, Ханяев

МПК: B24B 47/16

Метки: гибкий, двухпозиционный, зачистки, модуль, отливок

...плита 7; в. середине описанного узла закреплена ось 8. Нижний ее конец соединен с шестерней9 механизма поворота от силового цилиндра 10, а верхний конец закреплен в центре платформы 11. Снизук платформе 11 прикреплен упор. 12,взаимодействующий с сегментным выступом 13, закрепленным на плите 7.На платформе 11 установлена шпнфовальная головка 14 с двумя шлифовальными кругами 15 и приводом 16.Для передвижения кареток 6 по направляющим 3 и 4 на станине 1 установлены силовые цилиндры 17, Горизонтальное перемещение кареток 6 ог"раничивается регулируемыми упорами18 и 19. Для передвижения тележки5 на станине 1 закреплен силовойцилиндр 20. В конце направляющих 2установлен манипулятор 21 с захватами 22 и приводом от силового цилиндра 23.Все...
