Кротов

Номер патента: 1717193

Опубликовано: 07.03.1992

Авторы: Анисимов, Виноградский, Гужев, Кротов, Минасян, Петров, Скрябин, Юлин

МПК: B01D 53/14

Метки: абсорбционной, многопоточной

...на абсорбцию. Тонкорегенерированный абсорбент подается в холодильник 10, где охлаждается внешним агентом до 40 - 53 С и подается в штуцер 2 абсорбера, Груборегенерированный абсорбент может подаваться или в многосекционный блок 12 холодильников, или в холодильник 10 и затем в блок 12, В первом случае закрыт вентиль 25, а во втором - вентиль 25. Возможен и промежуточный вариант подключения блока 12, когда приоткрыты вентили 24 и 25, т,е, установка обеспечивает параллельно-последовательное подключение блока 12, Охлажденный до 40 - 53 С груборегенерированный абсорбент подается в штуцер 2 абсорбера 1,Все секции 13 - 15 блока 12 охлаждаются через коллектор 28 и вентили 20 - 22 проточной водой, которая через вентили 16 - 18 и коллектор 29...

Номер патента: 1715643

Опубликовано: 28.02.1992

Авторы: Кротов, Попов, Фрейдман, Шмыков

МПК: B28C 5/16

Метки: мешалка

...пружины 4; а другой снабжен подшипниковой .опорой 7, смонтированной с 20возможностью возвратно-поступательногоперемещения внутри полой направляющей8. Другой конец пружины 4 жестко закреплен на конце полого вала 5, В полой направляющей 8 выполнена продольная прорезь 9, 25через которую проходит рукоять 10, жесткосоединенная с корпусом 11 подшипниковойопоры 7. Полый приводной вал 5 снабженстопорным винтом 12, фиксирующим гибкий элемент 3. Корпус 1 крепится на крышке 3013 емкости 14.Мешалка работает следующим образом.Рабочий орган опускается в емкость 14через отверстие в крышке 13, а корпус 1 35жестко устанавливается на последней. Подшипниковая опора 6 вместе с одним концомгибкого элемента 3 находится в крайнем верхнем положении, при...

Номер патента: 1711973

Опубликовано: 15.02.1992

Авторы: Ковальчук, Кротов, Лексин, Стацура, Титов, Якунин

МПК: B03B 5/62

Метки: концентратор, трубчатый

...в К сбора хвостов, откуда выводятся через хвостовой П. Для перечистки через П подачи воды в К приема а кОнцентрата подается чистая вода, 1 ил.0 На чертеже изображе центратор, общий вид.Трубчатый концентратор вклю донный цилиндрический корпус с ными перегородками 1-3, к образуют камеру 4 приема и распре исходного материала, камеру 5 при центрата, камеру 6 разделения и ксбора хвостов. В нижней части цилиндрического корпуса установлены питающий пэтрубок 8, направленный радиально вниз пэтрубок 9 вывода концентрата и расположенный противоположно последнему патрубок 10 подачи. воды.В верхней части цилиндрического корпуса расположен хвостовой патрубок 11, Внутри цилиндрического корпуса в камере 6 разделения установлен пакет...

Номер патента: 1710775

Опубликовано: 07.02.1992

Автор: Кротов

МПК: E21F 5/00

Метки: ископаемого, оценки, пластов, полезного, удароопасности

...на пласт опасными.Способ включает следующие операции, На горном механизме (проходческом комбайне, очистном комбайне, струге или буровом станке) закрепляют датчик вибрации и,устанавливают регистрирующую аппа ратуру. Затем включают механизм и определяют вибрационные характеристики механизма при холостой работе. Оценивают частоты механического резонанса вибрации, амплитуду и фазы колебаний, Затем производят контрольное внедрение исполнительного режущего органа механизма на удароопасном участкепласта, Замеряют перечисленные вибрационные характеристики, соответствующие этим опасным условиям, и считают их критериальными. После этого механизмом начинают выполнять горные работы (проходческие, добыч ные или буровые) и непрерывно...

Номер патента: 1709114

Опубликовано: 30.01.1992

Авторы: Баймухаметов, Бураков, Гончаров, Кротов, Шабаров

МПК: E21F 5/00

Метки: газодинамическим, пластов, подготовки, склонных, угольных, явлениям

...трещин, параллельных забоювыработки. Сочетание зтих трещинс нормально ориентированными к ним17094 работки. При этом условия миграции газа в выработку ухудшаются, что увеличивает опасность газодинамических проявлений. Б этом случае проведение дополнительных эацитных мероприятий необходимо. Наиболее эФФективны в этомслучае барьерные скважины, дегаэациячерез которые проходит в благоприят пых условиях вследствие пересеченияскважинами максимального числа газопроводных трещин.,Чегазация через передовые и барьерные скважины в этихусловиях в любом случае более эФЬек тт на, уменьшает газовыделение в проходимую выработку и повышает темпыее проходки.Однако полностью исключить выб.)осоопасность не всегда возможно и в 20 этих условиях, В...

Номер патента: 1705904

Опубликовано: 15.01.1992

Авторы: Выборнов, Индейкин, Кротов, Недялков, Туртанов

МПК: H01H 25/06

Метки: многопозиционный, переключатель

...больше ширины пазов 34 в крышке 5, соответствующихпервой передаче и передаче заднего хода. В пазах 34 имеет возможность перемещения лишь рычаг 2.Переключатель снабжен дополнительным упругим фиксатором 35, ныполненнь)мкак пружина, Фиксатор 35 установленв прорези 36 и поджимает палец 37 коси 24. Палец 37 имеет возможностьвзаимодействия со штоком 11. Переключатель снабжен дополнительными выключателями 38, 39 и 40. Дополнительныевыключатели 38, 39 и 40 размещены между выключателями 8 и 10 на штифтах 30.Выключатели 38, 39 и 40 имеют воэможность взаимодействия с выступом 31толкателя 6 при осевом перемещенииштока 11,Переключатель снабжен Фиксатором41 диапазонов. Фиксатор 41 размещенв корпусе 1, его гильза 4 поджатапружиной 43 к выступу 44. На...

Номер патента: 1701351

Опубликовано: 30.12.1991

Авторы: Гарин, Голубев, Кротов, Федоров, Филин, Шаманаев

МПК: B01D 53/02

Метки: воздуха, разделения

...т.е. пневмоцилиндр привода имеет малый диаметр, а шток - малое сечение и весь клапан имеет существенно меньшую металлоемкость и трудоемкость изготовления, повышается также надежность клапанов, так как,их переключение осуществляется в разгруженном состоянии,Порядок переключения клапанов следующий. При подаче воздуха в адсорбер 2 из узЛа компримирования 1 предварительно открывают клапаны 6 и 8. Воздух порабочим давлением, например 40 кгс/см, проходит клапан 6 и поступает на очистку в адсорбер 2, очищается и выходит через клапан 8 в блок охлаждения 4,При этом давление воздуха, поступая в полость 20 клапанов 12, 10, 9, 7, прижимает тарелку клапанов к седлу, В это время в адсорбере 3 идет регенерация адсорбента, Регенерирующий газ через...

Номер патента: 1700186

Опубликовано: 23.12.1991

Авторы: Гриценко, Заварзин, Кротов, Чувилин

МПК: E21B 7/28

Метки: донной, расширения, части, шпура

...-11 отжимать резцыот забоя, исключая возможное подклинивание устройства. Формула из о бре тения 301 Устройство для расширения доннойчасти шпура, включающее цилиндрическиикорпус с пазами, размещенные в пазах корпуса и шарнирно закрепленные резцы,торцы которых выполнены по цилиндрической поверхности, ограничитель выдвижения резцов из корпуса, выполненный в виде пальцев установленных вкриволинейных пазах резцов и закрепленньгх на корпусе, и пружину, о т л ич а ю щ е е с я тем что, с цельюповышения надежности и расширенияэксплуатационных возможностей приударно-вращательном бурении, оно снабжено подпятником, на котором посредством единой оси установлены резцыи пружина для взаимодействия с резцами. цилиндрическая поверхность торцоврезцов...

Номер патента: 1696735

Опубликовано: 07.12.1991

Авторы: Белослудцев, Краснер, Кротов, Кузнецов, Павлов, Сидоров, Шабаров

МПК: E21F 5/00

Метки: внезапных, выбросов, горного, горных, давления, зонах, краевыми, повышенного, предупреждения, ударов, формируемых, целиками, частями

...же, с сформзакладочной полосой; на фиг. 3мочного участка с расположенилинии очистного забоя на опаснзакладочной полосой и границышенного горного давления.Способ осуществляют следующим образом. Горные работы на защитном пластеопережают горные оаботы опасного пласт/ 2, При приближении к краевой части 3 защитного пласта 1 очистного забоя 4 опасного пласта 2 к границе 5 эоны повышенного горного давления, формируемой краевой частью 3 защитного пласта 1, на расстояние 0,2 - 0,3 а, где а - длина очистного забоя 4, формируют закладочную полосу 6 шириной не менее шага обрушения пород основной кровли, После подхода очистного забоя 4 непосредственно к границе 5 зоны повы.:шенного горного давления осуществляют профилактические мероприятия по...

Номер патента: 1692355

Опубликовано: 23.11.1991

Авторы: Кротов, Петренко, Тарнопольский, Фрышев

МПК: A01D 46/26

Метки: встряхиватель, плодов

...4 пальчатых дисков 5. К каждой обойме посредством шарниром 6 и 7 крепятся дополнительные грузц 8,Встряхиватель плодов работает следующим образом.При вращении вала 1 пальцевым дискам 5 сообщается колебательное движение, Пальцы, внедреннце в куст, приводят его в вибрационное состояние в поперечном направлении, За счет подшипников 3 происходит свободное обкатывание кустов при движении вибрирующего встряхивателя вдоль ряда растений.(57) Изобретение относится к машинам для уборки плодов преимущественно ягодных, виноградных и других культур. Цель изобретения - повышение надежности встряхивателя в работе, Встряхиватель состоит из пальчатых дисков 5, установленных на косо посаженных втулках 2. К каждой обойме посредством шарниров 6 и 7...

Номер патента: 1691534

Опубликовано: 15.11.1991

Авторы: Гончаров, Дядькин, Кротов, Кузнецов, Смирнова, Соловьев, Чернегов

МПК: E21F 5/00

Метки: выбросоопасных, газоносных, пластов, профилактической, угля

...нагнетания).Режим зависит от трещиноватости пласта 5, 6, от его проницаемости, Нагнетание продолжают до появления раствора на стенках соседних скважин 3, при этом заполняют макро- и микротрещины 5, 6 насыщен ным раствором селитры. После появления раствора селитры на стенках скважины в растворе селитры создают центры кристаллизации, т.е. добавляют кристаллическую селитру, Достаточно добавить 1 - 2 кг кристаллической селитры для вызова процесса осаждения кристаллов селитры в трещинах 5, 6, После кристаллизации в течение не более 24-48 ч производят зажигание угольного вещества, например, термитной шашкой, при этом сжигают часть угольного вещества вместе с содержащимся в трещинах и порах газом, а продукты горения отка. чивают по скважинам:,...

Номер патента: 1691014

Опубликовано: 15.11.1991

Авторы: Гуков, Клюшкин, Комаров, Кротов, Пароменский, Сибагатуллина

МПК: B23K 20/04

Метки: биметаллических, труб

...и рилега ния к внутренней трубе по всей ширине основания канавок, затем выполняют обжатие по выступам между канавками и участком, прилегающим к выступам с обеих сторон его на длине не менее половины ширины канавки с каждой стороны выступа, до плотного прилегания к внутренней трубе, после чего выполняют оребрение трубы,На фиг.1 изображена биметаллическая труба после обжатия с образованием канавок и выступов; на фиг,2 - гладкая биметаллическая труба после обжатия выступов; на фиг,3 - биметаллическая труба после оребрения,П р и м е р. Изготовление биметаллической трубы.Наружную 1 алюминиевую трубу ф 13,5 мм и внутреннюю 2 нержавеющую ф 8 мм1691014 Применение предлагаемого способа позволяет обеспечить плотное прилегание наружной трубы...

Номер патента: 1686183

Опубликовано: 23.10.1991

Авторы: Глобин, Костромин, Кротов, Кузнецов, Петухов, Сидоров, Шабаров

МПК: E21F 5/00

Метки: межлавных, оставления, отработки, пластов, подготовки, целиков

...распределения напряжений и устанавливается среднее значение коэффициента их интенсивности К. Для первого выемочного столба моделируютЗаказ 3586 ВНИИПИ Гос Тиражтвенного комитета по изо 113035, Москва, )К, Ра Подписноеетениям и открытиям при ГКНТ СССР ская наб., 4/5 Производственно-издательский комбинат "Патент", г. Уж л.Гагарина, 101 подход лавы к капитальной выработке на расстояние, равное ширине зоны опорного давления. Определяют для этой ширины целика среднее значение коэффициента интенсивности напряжений К, действующих в первом выемочном столбе. После этого определяют для каждого столба размеры целиков, которые нужно оставить у выработки в створе границ выемочного столба, по формуле где гп - мощность пласта, м;якуб -...

Номер патента: 1681020

Опубликовано: 30.09.1991

Авторы: Гончаров, Дупак, Егоров, Кротов, Петухов, Шабаров

МПК: E21F 5/00

Метки: впереди, выбросоопасности, выработки, забоя, нарушения, прогноза, разрывного, ударои

...строят проекцию плоскости сместителя разрыва Р и наносят его полюс РР на проекции сместителя, проводят проекцию линии направления перемещения крыльев Г. Совместив на одном меридиане сетки проекции полюса сместителя РГ и линии направления перемещения Г, проводят дугу М - проекцию плоскости, в которой лежат полюса содизъюнктивных трещин и проекции осей максимальных оз и минимальных 01 сжимающих напряжений, вызвавших образование разрыва. На дуге отмечают положение осей оз и ст 1 Проекции полюсов искомой системы трещин отрыва Рт.о. совпадают с проекцией оси (т 1, По дан 1681020ной проекции определяют элементы залегания системы трещин отрыва, т, е. их азимут и угол падения.Выявляют в забое проходимой выработки наличие данной системы и при...

Номер патента: 1680182

Опубликовано: 30.09.1991

Авторы: Баяндина, Белякова, Братанова, Казанцева, Карнаухов, Козлов, Кротов, Лебедева, Лопатин, Лычко, Лях, Михайлицын, Найденова, Озерецковская, Статкевич, Шихалева, Якимова

МПК: A61K 9/20

Метки: таблеток, фенасала

...комбинат "Патент", г, Ужгород. ул.Гагарина, 101 ников бычьего цепня, Таблетки Фенасала по0,25 г, полученные по предлагаемому способу, назначали в 1-й день взрослым и детямстарше 9 лет по 2 г (8 таблеток) в дваприема с интервалом 30 мин, детям 4-8 летпо 1-1,5 г (4 - 6 таблеток), на 2-й день назначали полдозы. Пациентам рекомендовали жидкую, легко усваиваемую пищунакануне и в дни приема таблеток фенасала. Слабительное не назначали, Побочныеявления (тошнота, рвота, боли в животе)отмечены у 3,6 Д из 112 пациентов, принимающих таблетки фенасала по 0,25 г,полученных предлагаемым способом,По данным контрольных обследованийв сроки от 3 до 12 мес излечение от тениаринхоза наступило у 8 б из 89 пациентов,находившихся под наблюдением...

Номер патента: 1675928

Опубликовано: 07.09.1991

Авторы: Вабищевич, Кротов, Мележко, Мусаев, Семенов

МПК: G09B 23/26

Метки: анализа, дислокаций, моделирования, твердом, теле

...6, связанную с втулкой, источник света и экран,Кольца 3 имеют возможность поворотадруг относительно друга. Одна из сеток 2включает два сектора 7 и 8 с общей вершиной на оси вращения колец 3, структураодного иэ которых смещена относительноосновной вдоль границы на полпериода, аструктура другого повернута на полпериодавокруг вершины,Устройство работает следующим образом.Квадратные сетки 2 первоначально совмещены. Световой поток от источника све1675928 30 та пропускают через прозрачные пластины1, проецируя объективом иэображение сеток 2 на экран.Вращая сетки 2 путем поворота колец 3 друг относительно друга, наблюдают эа пол .учаемой на экране картиной муара, Изменяя угол поворота а, наблюдают эа изменением вторичного периода б муара по...

Номер патента: 1669509

Опубликовано: 15.08.1991

Авторы: Гарин, Головко, Голубев, Кротов, Федоров

МПК: B01D 53/04

Метки: адсорбер

...очищаемого газа, при этом очищаемый гаэ термостатируется эа счет теплообмена с хладоносителем в межтрубном пространстве и поступает во входную камеру 2. Во входной камере 2 продолжается термостатирование газа, и он поступает через насадки 8 в трубы 4 трубного пучка. Проходя через слой адсорбента в трубках 4, газ очищается от примесей, поступает в выходную камеру 3 и отводится иэ адсорбера через патрубок 12, Тепло, выделившееся в процессах очистки и термостатироеания, идет на испарение хладпносителя.В режиме десорбции вначале отключают поток очищаемого газа, затем удаляют хладоноситель иэ межтрубного пространства и производят его продувку теплоносителем. При этом полость, заполненная адсорбентом, вакуумируется. После десорбции адсорбер...

Номер патента: 1666959

Опубликовано: 30.07.1991

Автор: Кротов

МПК: G01R 19/02, G06G 7/20

Метки: квадратичный

...взаимно компенсируются, а квадратичные составляющие токов складываются, Масштабный преобразователь 5 ток в напряжен преобразует квадратичную составляющую входного тока в напряжение, пропорциональное квадрату мгновенного значения входного напряжения. Постоянная составляющая выходного напряжения масштабного преобразователя 5 ток-напряжение пропорциональна квадрату среднеквадратического значения переменного напряжения,При амплитудах входного сигнала больше 150 мВ квадратичная составляющая вольтамперной характеристики полевых транзисторов отклоняется от квадратичной зависимости, На диоде 1 и смещения создается падение напряжения 0,6 В. С помощью масштабных резисторов 10 и 11 можно менять отрицательное напряжение смещения на базе...

Номер патента: 1662872

Опубликовано: 15.07.1991

Авторы: Аюпов, Кротов, Куницын, Сайфуллин, Фомин

МПК: B31F 1/10

Метки: гофрирования, рулонного

...рулонный материал 17. Направление вращения на фиг,2 показано стрелкой.Устройство работает следующим образом.Между рифлеными валами 1 и 2 подается гофрируемый рулонный материал 17, Один из выступов 3,4,7 и 8 рифленого вала 1 или 2 касается материала 17 и начинает вводить его в просвет между выступами и ротивоположного рифленого вала. Материал 17, огибая вершину выступа, непрерывно проскальзывает по ней, так как в связи с тем, что при вращении рифленых валов вершина каждого выступа описывает в зоне впадины противоположного вала удлиненную эпициклоиду, расстояния между вершинами выступов противоположных рифленых валов при их вращении непрерывно меняются, .На участке траектории, близком к экстремальному, когда вершина выступа...

Номер патента: 1662768

Опубликовано: 15.07.1991

Авторы: Бараник, Гавриленко, Кротов

МПК: B23B 45/00

Метки: головка, местах, отверстий, силовая, труднодоступных

...она своим концом взаимодействует сдиском 18,жестко закрепленным на втулке Зубчатый венец 10 кинематически связывает шпиндель 1 с приводом (не показан).Силовая головка для обработки отверстий в труднодоступных местах работаетследующим образом,Головку крепят на станине (не показана), закрепленной на обрабатаваемом изделии, При включении привода шпинделю 1сообщают правостороннее вращательноедвижение. Нажатием на кнопку 17 черездиск 18 производят подтормаживаниешпинделя 1, при этом осуществляют подводинструмента к обрабатываемому изделию иего врезание. По мере врезания крутящиймомент на инструменте растет, кнопку 17 вмомент появления стружки отпускают иподтормаживание шпинделя 1 осуществляют силами резания.Номинальную величину рабочей...

Номер патента: 1661655

Опубликовано: 07.07.1991

Автор: Кротов

МПК: G01R 19/02

Метки: переменного, постоянное, преобразования

...ния на входе преобразователя 3 превышаетмаксимальный уровень, то напряжение на инвертирующем входе усилителя 5 превышает напряжение на его неинвертирующем входе, номинальное напряжение на выходе 55 усилителя 5 уменьшается. Это уменьшениепередается через резистор 6, конденсатор 7 на резисторы 14, 15 и с них на неинвертирующий вход усилителя 5, и напряжение на выходе усилителя 5 еще больше уменьшается, Начинается лавинообразный процесс,мирователя 12 выбирается таким образом, 35 40 50 который заканчивается изменением полярности напряжения на выходе усилителя 5. После окончания перезаряда цепи резистор 6 - конденсатор 7 отрицательным напряжением с выхода усилителя 5 положительное напряжение на выходе усилителя 5 восстанавливается,Таким...

Номер патента: 1659516

Опубликовано: 30.06.1991

Авторы: Исмаилов, Кригер, Кротов, Леках, Мильхерт, Риффель, Сенькин, Сериков, Слуцкий, Счисленок, Трибушевский, Цейтлин, Шитов

МПК: C22C 37/06

Метки: гильз, двигателей, цилиндров, чугун

...жидкотекучести и износостойкости чугуна, Нижние пределы по никелю (0,1%) и меди (0,3%) выбраны исходя из получения равномерной твердости в сечениях отливки. При концентрациях этих элементов выше верхнего предела (0,6 и 1,0% соответственно) степень их влияния на перлитизацию сплава незначительна, кроме того, это экономически нецелесообразно. При содержании фосфора 0,61 - 0,9% в структуре образуется равномерно распределенная эвтектика, существенно влияющая на жидко- .текучесть и на характер и величину суммарного износа пары трения. При концентрации фосфора ниже 0,61% в структуре не образуется разорванная фосфидная сетка. Добавки данного элемента выше 0,9% увеличивают пористость чугуна и ухудшают прочностные характеристики....

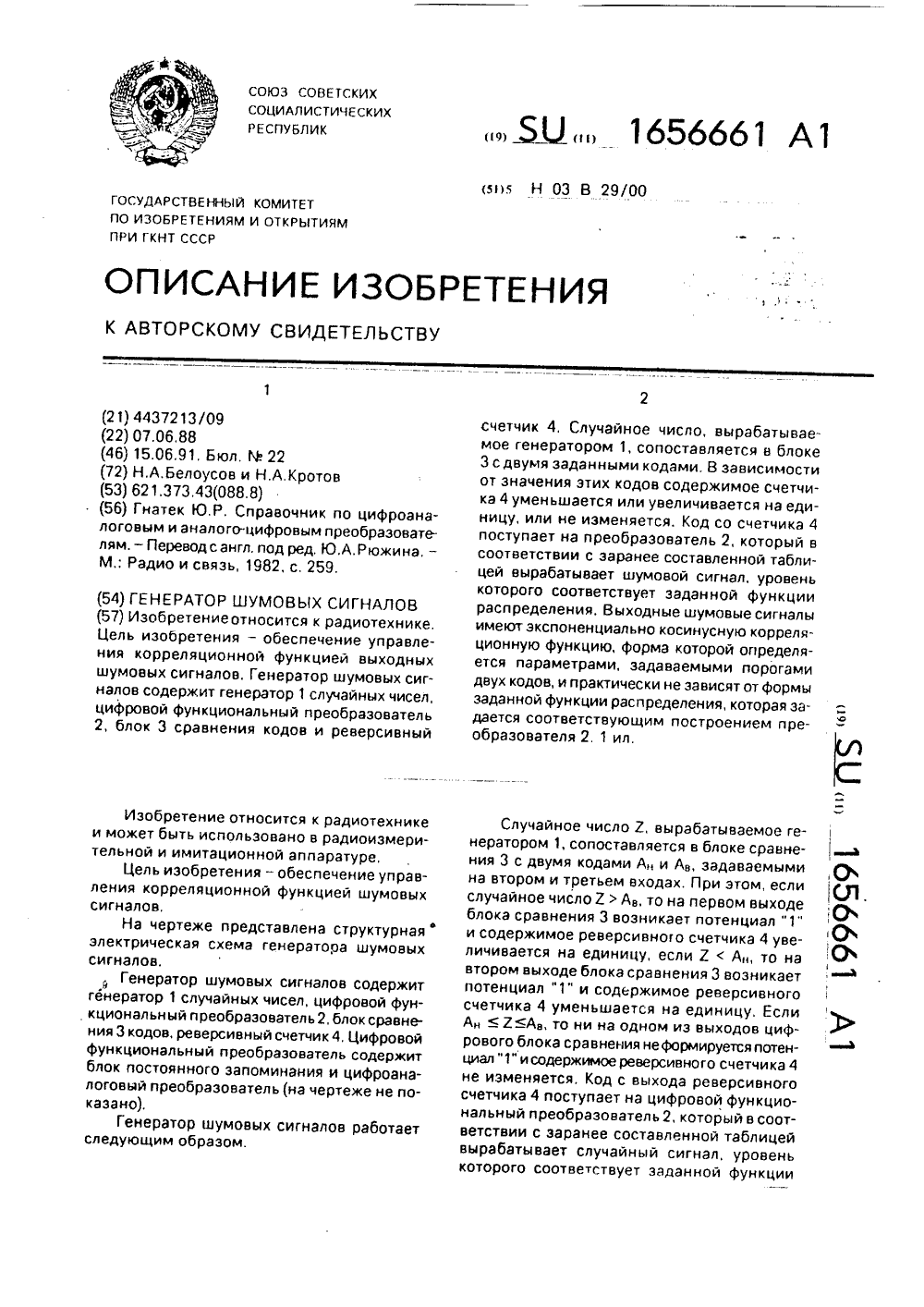

Номер патента: 1656661

Опубликовано: 15.06.1991

Авторы: Белоусов, Кротов

МПК: H03B 29/00

Метки: генератор, сигналов, шумовых

...функциональный преобразователь 2, блок сравнения 3 кодов, реверсивный счетчик 4, Цифровой функциональный преобразователь содержит блок постоянного запоминания и цифроаналоговый преобразователь (на чертеже не показано),Генератор шумовых сигналов работает следующим образом Я 2 1656661 счетчик 4, Случайное число, вырабатываемое генератором 1, сопоставляется в блоке 3 с двумя заданными кодами. В зависимости от значения этих кодов содержимое счетчика 4 уменьшается или увеличивается на единицу, или не изменяется. Код со счетчика 4 поступает на преобразователь 2, который в соответствии с заранее составленной таблицей вырабатывает шумовой сигнал. уровень которого соответствует заданной функции распределения. Выходные шумовые сигналы имеют...

Номер патента: 1652786

Опубликовано: 30.05.1991

Авторы: Друненков, Кротов, Свечников, Тарасов

МПК: F28D 7/00

Метки: кожухотрубный, теплообменник

...4/5 зводственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Изобретение относится к теплообменной аппаратуре и может быть использовано в энергетической промышленности,Цель изобретения- интенсификация теплообмена.На фиг.1 схематически изображен предлагаемый теплообменник; на фиг.2 - сечение А-А на фиг.1; на фиг.З - узел на фиг.1.Теплообменник содержит кожух 1, смесительную камеру 2 с продольной перегородкой 3. образующей в камере 2 раздающий 4 и собирающий 5 коллекторы, закрепленный в трубных досках 6 и 7 пучок теплообменных труб 8 и размещенные в межтрубном пространстве поперечные перегородки 9 с продольным вытеснителем в виде дискретных трубчатых элементов 10 с наружным диаметром, равным диаметру теплообменных труб...

Номер патента: 1652563

Опубликовано: 30.05.1991

Авторы: Бураков, Кротов, Сидоров, Шабаров

МПК: E21C 41/18

Метки: выбросоопасным, выработок, газоносным, пластам, подготовительных, проведения

...пластам, включающий бурение барьерных и забойных скважин по пласту, создание в пласте трещин между забойными и барьерными скважинами, дегазацию участка пласта впереди выработки через барьерные скважины и выемку горной массы из дегазированного участка массива, о т - л и ч а ю щ и й с я тем, что, с целью повышения безопасности проходческих работ за счет повышения эФФективности дегазации газоносного пласта в результате сохранения сети газопроводящих трещин в зоне опорного давления, после создания в пласте трещин Формируют дополнительные трещины и расширяют существующие нагнетанием в забойные скважины укаэанного химического состава, усадкой которого в процессе отверждения Формируют сеть газопроводящих трещин, газ из пласта по укаэанной...

Номер патента: 1647417

Опубликовано: 07.05.1991

Авторы: Захаров, Кротов, Радуцкий

МПК: G01R 15/12, G01R 27/20

Метки: прикосновения, шага

...а напряжение прикосновения и шага измерять во втором полупериаде 5 10 15 20 25 30 35 40 45 50 55 независимо от их величин и знака, чта реализовано в устройстве,Устройства работает следующим образом,После подключения двухполупериаднаго коммутатора 1 с блокам управления через клеммы 2 и 3 соответственна к фазе ф и нулевбму проводу сети 0 происходит искусственное короткое замыкание длительностью два палупериода сетевого напряжения, при этом на клеммы 4 и 5, подключенные соответственна к пластине, имитирующей ступню человека или копыта животного, и металлоконструкциям производственнога помещения, падается напряжение прикосновения или шага, Далее через аттенюатор 6 напряжение прикосновения или шага поступает на входы амплитудных...

Номер патента: 1645759

Опубликовано: 30.04.1991

Авторы: Бендер, Кротов, Пилягин, Пузырев, Стропус

МПК: F23C 11/02

Метки: слоем, топка, циркулирующим

...а оежвгг :,ц пующего слоя, Циркулируогце:; ти. рсдставпенные золой топлива, сер - ощаювими добавками и коксом. с . частично сепарируются иэ расширен,: 1 в надслоевой зоне в сборник 8 уноса и чатем 1 роходя э гаэоход 6, оседают в сборни. е 9 уноса, Далее частицы в зависимости от положения переключагелсй 10 и 11 поступает л бо в зону кипящего слоя камеры 3 таранил, либо в термоконтактную камеру 5. Такп.; пбра;о; ажно менять температурный реж 1.,"г гл; - бину термоконтактной переработки тпнл,1 в гсушка или пиролиэ) для различшх сортов топлив). Перемешенивание горячих астицтоплива в термоконтактных камера 5 осуществляется в режиме псегдоожижения лсти 1., парами влаги или газами пиролиэа, о рые выделяются из топлива Таким образом повышается...

Номер патента: 1645521

Опубликовано: 30.04.1991

Автор: Кротов

МПК: E21C 41/18

Метки: выемки, пластов, угольных

...выработок на верхнем 2 н нижнем 3 горизонтах. На нижнем горизонте проводят полевук 1 выработку 4, Оконтуривают выемочный блок по бокам наклонными выработками 5. Из полевой выработки 4 пробуривают скважины б, через которые в выемочные блоки нагнетают жидкий окислитель, например водный раствор ,аммиачной селитры. Затем между наклоннцмн выработками 5 из верхней пластовой выработки 2 пробурнвают ни 1 бч 5521сходящие пластовые скважины 7.На верхнем горизонте монтируют оборудование дпя подачи в скважины жидких компонентов горючего и взрывателя. Для изоляции5 выемочных блоков друг от друга до нагнегания окислителя пластовые наклоннце выработки заполняют ющкими полимерными составами, которые после затвердевания приобретают...

Номер патента: 1643031

Опубликовано: 23.04.1991

Авторы: Гарин, Кротов, Лебедев, Мазаев, Пахтусов

МПК: B01D 3/22

Метки: аппарат, массообменный

...скорости газообразного потока. При величине шага более трех радиусов корпуса значительно увеличивается толщина слоя жидкости, что также приводит к увеличению гидравлического сопротивления и снижению работоспособности аппарата при высоких нагрузках по пару и жидкости,Процесс ректификации протекает при барботаже газообразного потока, поступающего из нижней части корпуса 1 аппарата через слой жидкой флегмы, поступающей из верхней части корпуса 1 аппарата, на поверхность контактных барботажных элементов 5 п рати вотоком.Первый по ходу жидкости контяктньй барботажный элемент 5 выполнен в виде распределителя, у которого, по крайней мере, два приемных устройства 7 размещены по краям прямоугольника параллельно меньшей его стороне. Это...

Номер патента: 1642038

Опубликовано: 15.04.1991

Авторы: Гончаров, Гончарова, Грибовский, Кротов, Кузнецов

МПК: E21D 21/00

Метки: анкер

...диаметров в сжатом виде при распоре, Анкер может иметь дополнительные спирали (на чертеже не показаны), глубинные концы которых размещены вокруг штанги с одинаковым разворотом относительно друг друга., Штанга может быть выполнена из троса или стержня.Анкер устанавливают следующим образом.Спираль изготавливают, например, из стали марки бОС 2 А, с предварительной калкой НР 44 - 48 ед, но могут быть использованы и синтетические упругие или композитные материалы, Глубинный конец спирали 2 скрепляют, например, с штангой 1 любым из известных способов, например при помощи заплетки с последующей обмоткой проволокой. Длина спирали 2 соответствует длине шпура, Спираль 2 вкручивают как штопор в шпур и по достижении дна шпура натяже 30 35 40 45...
