Хрусталев

Номер патента: 688709

Опубликовано: 30.09.1979

Авторы: Еремеев, Соколов, Хрусталев

МПК: F04D 29/04

Метки: насоса, радиальных, сил, уравновешивания, центробежного

...содержит центробежное колесо 1 со втулкой 2 и установленную с зазором 3 относительно втулки 2 обойму 4, в которой выполнены уравновешивающие камеры 5, пдравлпчески соединенные между собой зазором 3 и с полостью 6 высокого давления - через зазор 7 между втулкой 2 и обоймой 4. Зазор 7 образован уступом 8 втулки 2 и торцом 9 обоймы 4.При работе насоса в оптимальном режиме, как и в большинстве насосов, радиальная нагрузка отсутствует или имеет минимальное значение, поэтому прогиба вала нет, радиальньш зазор 3 равномерен и давление в камерах 5 одинаково.В случае изменения режима работы насоса возникает радиальная нагрузка, например сверху низ, которая вызывает прогиб вала в том жс направлении. В результате ради,".льный зазор 3...

Номер патента: 670590

Опубликовано: 30.06.1979

Авторы: Задорожная, Карабанов, Никитин, Хрусталев

МПК: C08L 45/02

Метки: композиция, литьевая, полимерная

...до 140 - 160 С, в расплав добавляют 8 масс. ч, 20 кубовых остатков коксохимического производства и 55 масс, ч. талька, перемешивают, выдерживают 30 - 40 мин при такой температуре и разливают в теплоизолированные формы. После остывания формы 25 разупалубливают.П р и м ер 3. Берут 60 масс, ч. иденкумароновой смолы и 40 масс, ч, серы, перемешивают и расплавляют при 140 - 160"С. В расплав добавляют 12 масс. ч. кубовых осЗ 0 татков коксохимического производства и60 масс. ч. талька. Смесь выдерживают при670590 Физико-механические свойства композиций Состав Наименование 62,5 - 64,046,0 - 47,51237 Я,О - 65,5 43 - 45 1240 НетНет 100 34 100 30 Стоек Стоек Стоек Формула изобретения Составитель Г. СтепановРедактор А, Соловьева Техред А....

Номер патента: 667634

Опубликовано: 15.06.1979

Авторы: Александров, Иванов, Кравчук, Миндич, Хрусталев

МПК: E02D 3/12

Метки: грунта, замораживания, основания, сооружением

...трубы испарителя 1 верхнего яруса,соединЕнные патрубками 2 с трубами конденсатора З,установленными над грунтом.По длине трубы испарителя 1 выполнены уширения 4.1 рубы испарителяверхнего яруса 1 в центральной частис пбмощью патрубка 5 соединены с трубамИ испарителя нижнего яруса 6.Нижний ярус труб испарителя б установленс уклоном к краям основания. Уширение 7 в месте соединения вертикального патрубка 5 с нижним ярусом трубиспарителя б выполнено в виде сообщающихся сосудов,Работает устройство следующим образом.При первоначальной заливке системы 40жидКий хладагент стекает по наклонной трубе 1 до первого уширения 4, Посла того, как поверхность жидкого хлад- агента достигает уровня слива в следующее уширение 4 трубы 1 верхнего 45 яруса,...

Номер патента: 665841

Опубликовано: 05.06.1979

Авторы: Богословский, Езепчук, Землянов, Крутков, Майоров, Сысоров, Храмешкин, Хрусталев

МПК: A01D 45/00

Метки: овощей, ручной, уборки

...данной машины состоит втом, что прибмные транспортеры имеют1 Обольшую погрузочную высоту, поэтому укладка на йнх сорванных сборщиками овощейзатруднительна,Целью изобретения является повышение,15производительности и облегчение погрузкиубираемых овощей на прибмные транспортбры,Укаэанная а ся тем, чтовдоль рам поп нспорновлены пподо выловиде ковша с заднейшарнирно при раматых транспорт плод 2раме транспортбров с воз ирования по высоте путем рнира крепления по рамеи:,-Ф. д ..: - - ; . Фгуъ м,иь 4. .- ми, . .4Припеплбнное к трактору устройство ф о р м у л а и з о б р е т е н и яцля уборки овощей движется по полю, вдоль 1. Устройство для ручной уборки ово рядков растений, а идущие сзади рабочие- щей, содержащеетранспортное средство со сборщикй...

Номер патента: 665054

Опубликовано: 30.05.1979

Автор: Хрусталев

МПК: E02D 9/04

Метки: оголовка, отламывания, сваи

...трактор и т. п., верхней опоры 3, подвижной относительно нижней опоры 2 в поперечном направлении и состоящей из двух половин, взаимно смещающихся в вертикальной плоскости посредством цепи или троса 4 полиспаста с отводным блоком 5 силового цилиндра 6 и рычажной системы с подрезающим устройством. Подрезающее устройство выполнено в виде одноплечего рычага 7, соединенного через шарниры 8 - 10 с верхней опорой 3 одним концом непосредственно на опоре, а другим - через последовательно соединенные посредством шарнира 11 силовые гидроцилиндры 12, 13 рычажной системы. Рычажная система состоит из двух перекрещивающихся, связанных шарниром 14 звеньев 7 и 15, причем звено 15, выполненное в виде двуплечего рычага, связано с шарниром 11,...

Номер патента: 659642

Опубликовано: 30.04.1979

Авторы: Беккер, Валеев, Ванин, Евдокимов, Фишель, Хрусталев

МПК: C23C 13/12

Метки: испаритель, нанесения, сложных, соединений

...расположенные секции, число которых равно числу цспаряемых компонент, и фокусцрующпй электрод-прожектор с размещенным в нем нагревателем-катодом, ко аксиальцо расположенные секции тигляэлектрически изолированы одна от другой и находятся под различными потенциалами относительно нагрсвателя-катода, потенциал которого отличен от потенциала корпуса.На чертеже представлена конструкцияцспарителя.На нижней плите 1 на изоляторах 2 крепится верхняя плита 3, на которой установлен фокусирующий электрод-прожектор 4. Нагреватель-катод 5, выполненный в виде кольца, размещен внутри фокусцрующего электрола-прожектора. Один вывод нагреватель-катода соединен с верхней зо плитой, второй изолирован, Секции 6 и 7тигля располагаются вн три фокусирую-...

Номер патента: 657542

Опубликовано: 15.04.1979

Авторы: Баталин, Кащеева, Кузьменко, Хрусталев

МПК: H02M 1/08

Метки: фазодвигающее

...17 инапряжения, снимаемого с выпрямительнойсхемы 15, должны всегда быть противоположны. Напряжение дО , выхода сумматора 16 поступает на первый вход блокаумножения 1.9. На второй вход блока умножения поступает напряжение 3/ЦСаовыхода блока деления 18, на первыйвход которого подано напряжение Бп отисточника опорного напряжения 17, а навторой -Оу от источника постоянногоуправляюшего напряжения, НапряжениеЦуламп,; с выхода блока умножения 19пОпоступает одним выводом к "минусу" источника постоянного управляюшего напряжейия другим выводом к "плюсу" источника постоянного питаюшего напряжения,причем полярность этого напряжения должна быть такой, чтобы, например, в случаеуменьшения амплитуды синхронизируюшегонапряжения йа вторичной обмотке...

Номер патента: 649884

Опубликовано: 28.02.1979

Авторы: Еремеев, Соколов, Хрусталев, Черных

МПК: F04D 5/00

Метки: вихревой, насос

...движения потока подводимого рабочего тела будет совпадать с направлением центробежных сил,возникающих при взаимодействии потока свращающимися деталями насоса.На фиг. 1 показана схема предложенного устройства; на фиг. 2 - разрез А - А на25фиг, 1.Вихревой насос содержит крышку 1 совсасывающим патрубком 2, корпус 3 с нагнетательным патрубком 4, рабочее колесо 5 и вал б. В крышке 1 и корпусе 3 выполнены подводящие каналыи рабочий канал 8. В канале 8 выполнена перемычка 9.Работает устройство следующим образом. При работе насоса перекачиваемое рабочее тело через всасывающий патрубок 2 в крышке 1 и подводящие каналы 7 поступает в рабочий канал 8. При этом лопатки рабочего колеса 5 за счет центробежных сил оказывают подсасывающее...

Номер патента: 647532

Опубликовано: 15.02.1979

Авторы: Добромыслова, Костюковская, Хрусталев, Штраль, Щеколдина, Щитнев

МПК: G01D 18/00

Метки: испытания, чувствительных, элементов

...чувствительных элеОсйащеиие входного трубопровода регу- ментов 5.лятором и измерителем расхода позволяет Сигналы с чувствительных элементов 5внести контролируемое возмущение, создаю поступают на входы блока преобразованиящее нестационарный аэрогидродинамичес, где они преобразуются и поступают на кий режим одновременно в обеих секциях входы регистрирующих приборов 3.камеры с двухфазной средой, благодаря че- Таким образом, использогание в предму можно определить динамические свойст- лагаемом устройстве перегородки, разделяюва испытуемых чувствительных элементов. щей рабочую камеру с двухфазной средой йаКроме тогб, выходы помещенных в камеру секции неравных объемов, а также регуля 10испытуемых чувствительных элементов сое- . тора,...

Номер патента: 642687

Опубликовано: 15.01.1979

Авторы: Бережненко, Васильев, Верхорубов, Гуревич, Хрусталев, Цирульникова

МПК: G05D 21/00

Метки: исполнительными, органами

...работает следующим образом.При иэменешш выходного сигнала команд.ного блока 1 от 0 до 1 мА сигнал в сумматоре 2утраивается и изменяется на его выходе от 0 до3 мА, Прн этом напряжение на выходе исполин.тельного органа 5 изменяется от О до 190 В, от642687 Составитель Д Цаллагова Тех ред М. Борисоварректор И, Гоксич Пейсо о аква 7759/45 Подписноегого комитета СССРиий и открытий,Раушская иаб., д. 4/5 Тираж 104 ЦНИИП Госудаствеа по делам изобрет 113035, Москва, Ж - 35иал ППП "Патент", г. Ужго ул. Проек О до максимального значения. Кроме того, сигналкомандного блока поступает на одни входы сумматоров 3 и 4, где компенсируется сигналом,поступающим на их другие входы с сумматора 2,Вследствие этого сигнал на выходах сумматоров 53 и 4 равен...

Номер патента: 635582

Опубликовано: 30.11.1978

Авторы: Каневский, Тарасов, Хрусталев, Шутеев

МПК: H02N 4/20

Метки: бессердечниковый, индукционный, насос

...отверстиях внутреннего цилиндра и в пазах цилиндров-бандажей.На фиг. 1 схематически изображен индукционный насос в разрезе; на фиг. 2 - одна из катушек возбуждения, общий вид; на фиг. 3 - вид по стрелке А на фиг. 2,Как видно из фиг. 1, оомотка насоса представляет собой ряд аксиально-секционированных катушек 1, окруженных цилиндрами-бандажами 2, собранных на одной внутренней трубе 3, вставленных в корпус насоса таким образом, что образуется кольцевой зазор между внутренней трубой 3 и внутренней стенкой 4 корпуса,Катушки 1 сжимаются с торцов ребристыми фланцами 5 и 6 с ребрами 7 и 8, выполненными из изоляционного материала. Фланцы снабжены кольцеобразными перегородками 9 и 10, обеспечивающимипрохождение потока воды последовательно через...

Номер патента: 635533

Опубликовано: 30.11.1978

Автор: Хрусталев

МПК: H01H 51/16

Метки: привод, трехпозиционный, электромагнитный

...которые упираются ролики 25 дои олиительнык якорей О. Нижняя частьякоря заканчивается осью 6 с посадкой для крепления выходного элемента 7. Дополнительные якор.1 с пружинами 8 прц ооестопзии 1 к электромагцптак упираются з упо Трехпозицпонный электромагнитный привод работает следующим образом.В состоянии покоя, когда обесточсны оба электромагнита 1, якорь 4 фиксируется в срелнем положении с помощью дополни тельных якорей 5, оттянутых пружинами 8. В этом положении ролики упираются в вы,ступы Б, при этом действующее со стороны основного якоря усилие направлено перпендикулярно плоскостям выступоз Б и проходит через центр роликов и ось зраще. ния дополнительных якорей 5, ооеспечивая тем самым жесткую, фиксацию оснозного якоря в...

Номер патента: 633078

Опубликовано: 15.11.1978

Авторы: Каневский, Тарасов, Хрусталев, Шутеев

МПК: H01F 5/00

Метки: катушка, соленоида

...содержитмноговитковые слои с аксиальными каналами, между ними образованнымиотрезками гибкого изоляционного шнура, снабжена внутренним и внешним 15 цилиндрами с пазами на торцах, многовитковые слои обмоток концентричны относительно друг друга, намотаны изолированным проводом, причемотрезки гибкого изоляционного шнура поочередно встречно охватьгваютслои обмотки и зафиксированы н пазахцилиндра.На фиг. 1 и 2 представлена предлагаемая катушка соленоида.25 Описываемая катушка состоит извнутреннего цилиндра 1 с пазами наторцах, отрезков гибкого иэсляпгон -ного шнура 2, обмотки из из .пи) "ванного проводника.3, наружного цилиндра 4 с пазами на торцах.633078 Формуча и.обретения Фиг ЦНИИПИ Заказ 6562/42 Тираж 918 Подписное л ППП Патент,...

Номер патента: 629978

Опубликовано: 30.10.1978

Авторы: Бессмертный, Удалов, Хрусталев, Широгородский

МПК: B03B 5/34

Метки: гидроциклонная, насосная

...установка работает следующим образом.Подлежащую осветлению пульпу через боковой всасывающий патрубок 23 насоса 1 и фигурные каналы 3 рабочего колеса 2 подают в гидроциклонную камеру 5 (тангенциальная составляющая абсолютной скорости при этом равна скорости закрутки потока на выходе из рабочего колеса 2).Наличие бокового всасывающего патрубка 23 в центробежном насосе 1 исключает необходимость размещения всасывающего патрубка в гидроциклонной камере 5, вследствие чего в камере размещается конусообразный кожух 13 и отводящий патрубок 11, Фигурные каналы 3, плоскость выходного отверстия которых расположена под углом а=30 - 70 к оси гидроциклона 5, обеспечивают снижение турбулентности потока и потери напора в гидроциклонной камере...

Номер патента: 619570

Опубликовано: 15.08.1978

Авторы: Трофимов, Хрусталев

МПК: E02D 1/00

Метки: прессиометр

...вогнутыми поверхностями, причем пластины одним концом соединены с корпусом, а другим - со штангой. 1 оНа чг.с,:представлен общий вид прес- сиометр Устройство состоит из плоского корпуса 1, жестко соединенного с трубчатым элементом 2, свинчиваемым с трубой 3, двух выпукло-вогнутых пластин 4, жестко связанных по обеим сторонам с корпусом 1 и с вильчатым упором 5, свинчиваемым со штангой 6 и установленным в пазу корпуса 1.Прессиометр работает следующим образом. В собранном виде он вдавливается заостренной стороной корпуса 1 через трубчат тый элемент 2 с трубой 3 в грунт на тре619570 Формула изобретения 3буемую глубину, К штанге 6 прикладывается определенное значение усилия и фиксируется величина ее перемещения 5.При этом выпукло-вогнутые...

Номер патента: 617039

Опубликовано: 30.07.1978

Авторы: Беспаментов, Иштиряков, Хакимов, Хрусталев

МПК: B01D 11/04

Метки: колонна, экстракционная

...распределительныхустройств 6, переточных труб 7 для экстрагента с вентилями, сетчатого отбойника 8,штуцера 9 для ввода обрабатываемого продукта, штуцера 10 для вывода очищенногопродукта, штуцера 11 для подачи экстрагента, штуцера 12 для вывода отработанногоэкстрагента, штуцеров 13 для указателейраздела фаз в верхней и нижней секциях,Экстракционная колонна работает следующим образом.Все секции колонны через штуцер 11 ипереточные трубы 7 при открытых из нихвентилях заполняются экстрагентом (щелочным раствором) до уровня верхних штуцеров переточных труб 7, после заполнениязакрываются вентили на переточных трубах.Обрабатываемый нефтепродукт, подаваемый через штуцер 9 и распределительноеустройство 6 в нижнюю секцию, диспергируется через...

Номер патента: 614803

Опубликовано: 15.07.1978

Авторы: Бессмертный, Удалов, Хрусталев, Широгородский

МПК: B01D 45/12

Метки: осветлитель, центробежный

...на консольном валу внутри корпуса 2,Данное устройство является наиболее близким по технической сущностельский и проектно-изыскат и, транспорта и переработки енности строительныхклубком 2 и тангенциальным выходнымпатрубком 3. Внутри корпуса на консольном валу 4 размещен ротор, выполненный иэ набора пластин 5, соединенных между собой радиальными ребраМи б.Корпус 1 осветлителя снабжен5пластинами 7 и центрально установленным патрубком отвода осветленной Фракции 8.Для регулйровки степени осветления предусмотрен реГулятор 9, вы- Юполненный в виде установленной наоси 10 гребенки,На консольном валу 4 закрепленаступица 11 ротора с помощью резьбового соединения 12, а для уплотнения, ,15"вала предусмотрено сальниковое уплотнение 13.Центр обежный...

Номер патента: 614170

Опубликовано: 05.07.1978

Авторы: Ораевский, Хрусталев

МПК: E02D 13/10

Метки: наголовник, свайный

...времени воздействия молота на наголовник сваи и отскока молота.Целью изобретения является повышение эффективности передачи ударного усилия на сваю, что увеличивает производительность заглубления сваи при уменьшении возможности разрушения головы последней.Это достигается тем, что в свайном наголовнике, включакидем корпус, верхнюю и нижнюю наковальни, установленный между ними пружинный амортизатор, верхняя наковальня снабжена шарнирно закрепленными на ее торцовых поверхностях подпружиненными захватами для фиксации на направляющих ударного устройства, причем захваты могут быть выполнены в виде кулачков, входящих в зацепление с зубчатой поверхностью направляющих ударного устройства.На чертеже изображен свайный наголовник в разрезе.Наголовник...

Номер патента: 614164

Опубликовано: 05.07.1978

Авторы: Ораевский, Хрусталев

МПК: E02D 1/04

Метки: грунтов, мерзлых, монолита, ненарушенной, отбора, структуры

...устройства.Устройство состоит иэ цилиндрического20 редуктора 1 с шестью косозубымй шестернями 2 и одной ведущей шестерни 3, приходящих во вращение от вала привода 4 вподшипниках сколыкения 5, 6 шесть ваетикав 7 буровых шнеков 8 с режущей краю 25 кой 9 и резпами 10, смещенными во внутрькерноприемной камеры, жестко связаннойс корпусом редуктора стенками 11, снабженными вильчатыми скалывателями 12 спружинами 13,Устройство при работе устанавливаетсяна выровненную площадку или дно скважины на требуемой глубине. Валик 4 от мотобура обеспечивает привод шестерен 2, 3репуктора 1 и вращение валиков 7 буровыхшнеков 8 со скоростью 0,3-0,6 м/мин в 1 Оподшипниках скольжения 5, 6, Режущие кромки 9 буровых шнеков при вращении и внедрении в грунт...

Номер патента: 601397

Опубликовано: 05.04.1978

Авторы: Халезов, Хрусталев, Шурыгин

МПК: E21B 43/28

Метки: выщелачивания, металлов, руд

...ц опрелеляют оптимальные параметры процесса на ажлой сталин выщелачивания 5 рулы в зазпсцмостц от извлечения металла:оптимальную кислотность, количество орошающего ра:тзора, а такхте оптимальную длительность паузы. Прц производстве кучно го илц подзем:гого выщелачиванця куско 1 вых О рул процзволят последовательное изменениепараметроз на ажлом этапе выщелачивания в зависцмост 11 от степени извлечения. Переменныьми параметрами являются концентрация серной кислоты в орошающцх растворах, 5 плотность орошения ц пауза выщелачивания.Благодаря пр 11 мененцго на кажЛой стадии выщелачивания руды оптцхгальной паузы, кислотности ц количества орошающего раствора, обеспечиваются наилучшие условия окисле- О ния сульфидоз меЛи кислородом...

Номер патента: 597385

Опубликовано: 15.03.1978

Авторы: Азизов, Хрусталев

МПК: B01D 3/30

Метки: взаимодействия, газа, жидкостью, контактное, пара

...2 -разрез по А-А фиг. 1,Устройство состоит из неподвижнойструйной тарелки 1, которая может бытьвыполнена иэ набора наклонных радиальнорасположенных пластин или иэ плоскоголиста с отогнутыми вверх пластинкамипросечки, Неподвижная тарелка 1 имеет вцентре неподвижную ось 2, на которую свозможностью вращения одета втулка 3 сзакрепленным на ней переливным стаканом4, и кольцо гицрозатвора 5, расположенное концентрично переливному стакану нанекотором расстоянии от него. К переливному стакану 4 крепится подвижная тарелка 6, состоящая из ряда наклонных колец угол наклона которых противоположенуглу наклона пластин неподвижной тарелки, с внутренней стороны наклонные кольца подвижной тарелки 6 снабжены наклонными лопатками с углом наклона до 180...

Номер патента: 589021

Опубликовано: 25.01.1978

Авторы: Хамидулин, Хрусталев

МПК: B03B 11/00

Метки: гидравлических, зернистых, классификаторов, разгрузки

...устройство для разгрузки гидравлического классификатора, включающее корпус с накопительной емкостью ц установленным на выхо пгоч пагрубке затвором 1,Недостатком указанного устройства является неустойчивый режим процесса классификации из-за недостаточной регулировки разгрузки.Наиболее близким цо технической сущности ц достигаемочу эффекту к предлагаемому изобретению является устройство для непрерывной автоматической разгрузки цодрешетного продукта отсадочцой машины. Оно состоит из подвижного в вертикальной плоскости конуса, вес когорого уравновешен коцтргрузом, а на разгрузочном патрубке установлен затвор 2.Недостаток этого устройства заключается в том, что оцо не обеспечивает достаточной надежности в работе, так как не позволяет...

Номер патента: 588983

Опубликовано: 25.01.1978

Авторы: Батрак, Зленко, Кремлев, Плотникова, Хрусталев

МПК: A61K 31/63, A61P 25/08

Метки: бензолсульфонилдибромацетиламида, действием, обладающего, противосудорожным

...фпльтрат до 8-10 т, экстрагируютостатки хлорбензолв и бромоформа эфиром(2 х 10 мл), водный слой отделяют, прибавляют 0,5 г вктивированного угля, отфнльтровывают, фильтрат поднисляют соляной киолотой 1;2, появившееся при этом масло через 10-15 лин кристаллизуется, кристаллывысушивают на воздухе и перекриствллизовыввют из бензола (т,пл, 161-162,5 С), изтолуола (т,пл, 161-162 С),588983 Составитель С, МалютинаРедактор А. Бер Техред И. Климко Корректор А, Власенко аказ 4 7/49 Тираж 70 3 ПодписноеИИПИ Государственного, комитета Совета Министров СССРло делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППГ "Патент", г, Ужгород, ул, Проектная, 4 3Для испытания биологической активности готовят 1-2%-ные ....

Номер патента: 586997

Опубликовано: 05.01.1978

Авторы: Ефет, Конюшков, Стрижев, Хрусталев

МПК: B27L 5/02

Метки: засоров, регистрации

...мм, что приведет к уменьшению его жесткости и к колебаниям числа оборотов валика в процессе лущения от 18000 до 1800 об/мин. 30Использование зтогб устройства на лущильных станках с прижимным механизмом не дает должного эффекта, так как высокая скорость вращения снижает его надежность, а малая жесткость повы шает погрешность измерений,Следует также отметить, что оно не может обеспечить постоянного давления измерительного валика на поверхность чурака из-эа отсутствия обратной связи схемы управления приводом и диаметром чурака, что в процессе лущения существенно влияет на чувствительность устройства. Все эти недостатки снижают точность регистрации засоров и сужают область использования устройства,Цель изобретения - повышение точности...

Номер патента: 585550

Опубликовано: 25.12.1977

Авторы: Бухтуяков, Хрусталев

МПК: G12B 3/02

Метки: механизма, наведения, оптических, приборов, тормозное

...ось 1, жестко закрепленную на стяжном хомуте 2, на которой свободно вращается рукоятка 3, на последней закреплено винтами 4 зубчатое колесо 5, взаиортла изадоете йство механизма ов, содержащее ий ось стяжной х с целью повышен фиксации оптпч о жестко закреп ной осью с разме и гг гнаведения штатив с омут, отлиия быстро- еского приленной на щенной на Тормозное устро оптических прибор осью .и охватываюш чаюш,ееся тем, что, действия и точности бора, оно снабжен хомуте дополнитель Однако известные устрают достаточной точностиействия оптических прибо модействуюшее с зубчатым сектором 6, выполненным как одно целое с двухзаходным винтом 7. Гайка 8 стопорится винтом 9, хомут 2 закреплен на фланце оси 1 О винтами 11 и обхва тывает...

Номер патента: 585357

Опубликовано: 25.12.1977

Авторы: Гурин, Хрусталев

МПК: F16H 5/76

Метки: коробка, передач

...2 и ведущий 3 валы. На ведущем валу размещены жестко закрепленные иа нем зубчатые колеса 4,5 и 6. На ведомом -валу установлены со свободой вра 1 цения зубчатые колеса 7,8 и 9, взаимодействующие с колесами 4, 5 и 6, Цля переключения передач служит механизм переключения, выполненный в виде кулачкового стержня 10, перемещающегося внутриведомого вала 2, и размещенных в пазах 1 вала 2 подпружиненных в радиальном направлении тел заклинивания 11, В ртупицак ведомых зубчатых колес 7, 8 и 93выполнены радиальные отверстия 12, в которых с воэможностью перемещения вдоль них раэмешены упоры 13, Упоры каждого иэ колес 7,8 или 9 охватываются пружинными кольцами 14, 5Коробка передач работает следующим оф разом.Вращение передается с ведущего вала 3...

Номер патента: 571805

Опубликовано: 05.09.1977

Авторы: Базалев, Хрусталев, Шарапова

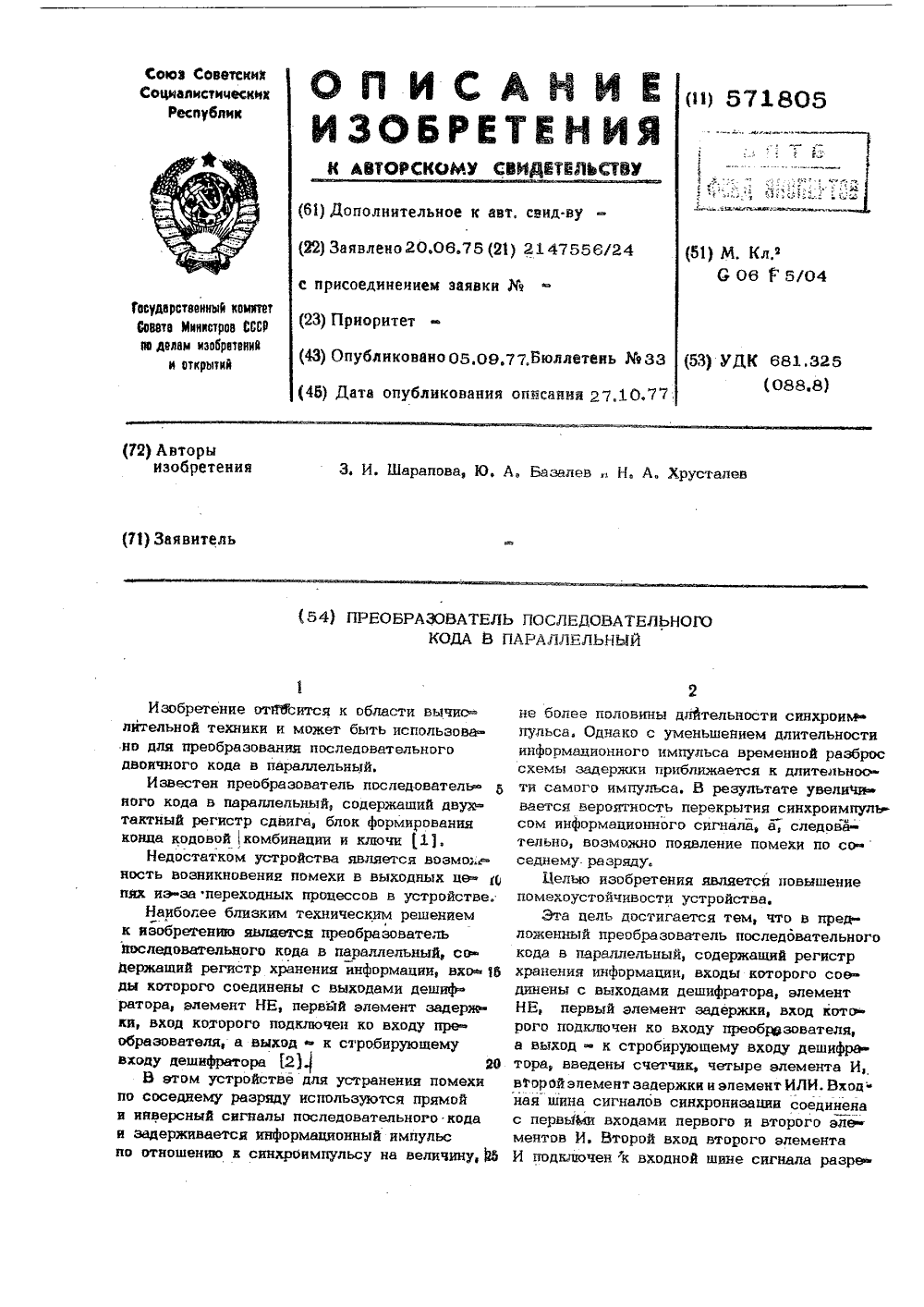

МПК: G06F 5/04

Метки: кода, параллельный, последовательного

...счетчика, При подаче по шине 13 сигнала разрешения приема первый синхроимпульс, пришедший по шине 10, открывает элемент И 11 только после того, как атот же синхроимпульс поступит на вто- Ы рой вход элемента И 11 через элемент И 12 и элемент задержки 14. Сигнал с выхода элемента И 11 поступает на вход 16 элемента .,И 17 и закрывает его, В результа те снимается сигнал со входа 24 установки Ю в "0" счетчика 7, поданный на него черезалемент ИЛИ 23. После снятия этого сиъ.нала импульс, пришедший на вход 15 счетчика 7 устанавливает в нем код единицы.Элемент И 17 остается в закрытом состоянии по окончании синхроимпульса благодарясигналу, поступающему с выхода 6 счетчика на вход 21, Последующие синхроимпульсы, приходящие на вход 15 счетчика...

Номер патента: 571497

Опубликовано: 05.09.1977

Авторы: Бичев, Гайгеров, Зудин, Остапенко, Хрусталев

МПК: C09K 3/00

Метки: антифрикционный, керамический, материал

...б более 10 цикпов нагрева до 750 фС с поспедующим охпаждением в воде ипи на воздухе.П р и м е р 1. Смешивают 85 г нитрида кремния, 5 г окиси магния и 10 г фто О ристого капьция. Смесь подвергают горячему прессовапию в графитовых пресс-формах при 1300 С и удепьном давпении 380 кг/смй.Попученный керамический материал испы- й тыввют на трение, износ и термостойкость. Испытания на трение и износ проводят на экспериментапьной установке У 072 при относитепьной скорости скопыкения Ч 025 м/сек и нагружающем усилии РО,4 кг/смЯ при 20 и 450 С. Пои указанных усповиях испытания коэффициенттрения данного материапа при 20 С равен 0,2,при 450 С - окопо 0,6, а скорость износа при 20 фС 0,15 мкм/час. рд Испытания на термостойкость проводятпутем...

Номер патента: 553328

Опубликовано: 05.04.1977

Авторы: Александров, Миндич, Пономарев, Хрусталев

МПК: E02D 3/12

Метки: аккумуляции, основании, сооружений, холода

...3 - то же, в стороне от погруженной в грут обсадной труб,т, поперечный разрез.Устройство включает обсадную трубу, состоящую пз пспарптеля 1, погруженного в грунт и ,Ондецсатора 2, расположенного выше поверхности грунта. В необходимых случаях конденсатор может располагаться на некотором расстоянии от пспарцтеля ц соединяться с пим тр оопроводом для передачи хладагецта.Для увеличения тенлоотдачи конденсатор может быть выполнен, например, в виде радиатора из оребренных труо. Вокруг цспарптеля и части конденсатора смонтирована оболочка 3 с зазором, который заполнен жидкостью 4, замерзаощей ниже С. Оболочка, смонтированная возле котденсатора, снайке 553328на теплоизоляцией 5. В зависимости от особенностей сооружения оболочка может быть...

Номер патента: 545736

Опубликовано: 05.02.1977

Авторы: Александров, Хрусталев

МПК: E04H 9/00

Метки: возведения, здания, сооружения

...процесс промораж едеция здания, искусственном нии оттаиваюого цад вечноем заложении слое и устрой- вентилируемолья или иной анения мерзлое эксплуатации ивания грунта ьство начинают с возведения фуцбез предварительного ироморажинего оттаивающего слоя 2, расиоиад подстилающим вечиомерзлым одошву фундамента 1 закладывают унта, После возведения фуцдамецс ним, как мшшмум с двух проых сторон, устанавливают замораколонки 4 и приступают к моитадаментных конструкций 1 ца чертезаны). Одновременно с возвсдеиидаментных конструкций включают амораживающую систему. С цача-замораживающей системы грунт онок 4 промерзает и увеличивается Находящийся между колонкам545736 ставитель О. Скворцов Текред Л, Морозова ектор Н. А едактор О. Филиппова Тирак...
