G12B 3/02 — стопорение механизмов, т.е. блокировка механизмов в нерабочем состоянии

Номер патента: 191307

Опубликовано: 01.01.1967

МПК: G12B 3/02

Метки: 191307

...описываемого устройства аналогичного назначения состоит в том, что фиксирующий элемент выполнен в виде зажатого на шейке при помощи ирнянма кольца с наружной конической поверхностью, на которое носакено второе кольцо с внутренней конической поверхностью, затягиваемое болтами, ввернутыми в корпус,Кольцо с внутренней конической поверхностью от проворота может удеркиваться шпонкой, установленной на корпусе.Благодаря такому выполнению устройства бесступенчато фиксируется угловое положение оси.На чертеже схематически изображено предлагаемоестройство.В корпусе 1 устройства устанавливается ось 2 с эксцентричными шейками 8 и 4, На шейку 4 может быть насажен каток или иная деталь механизма, положение которой доляно регулироваться в процессе...

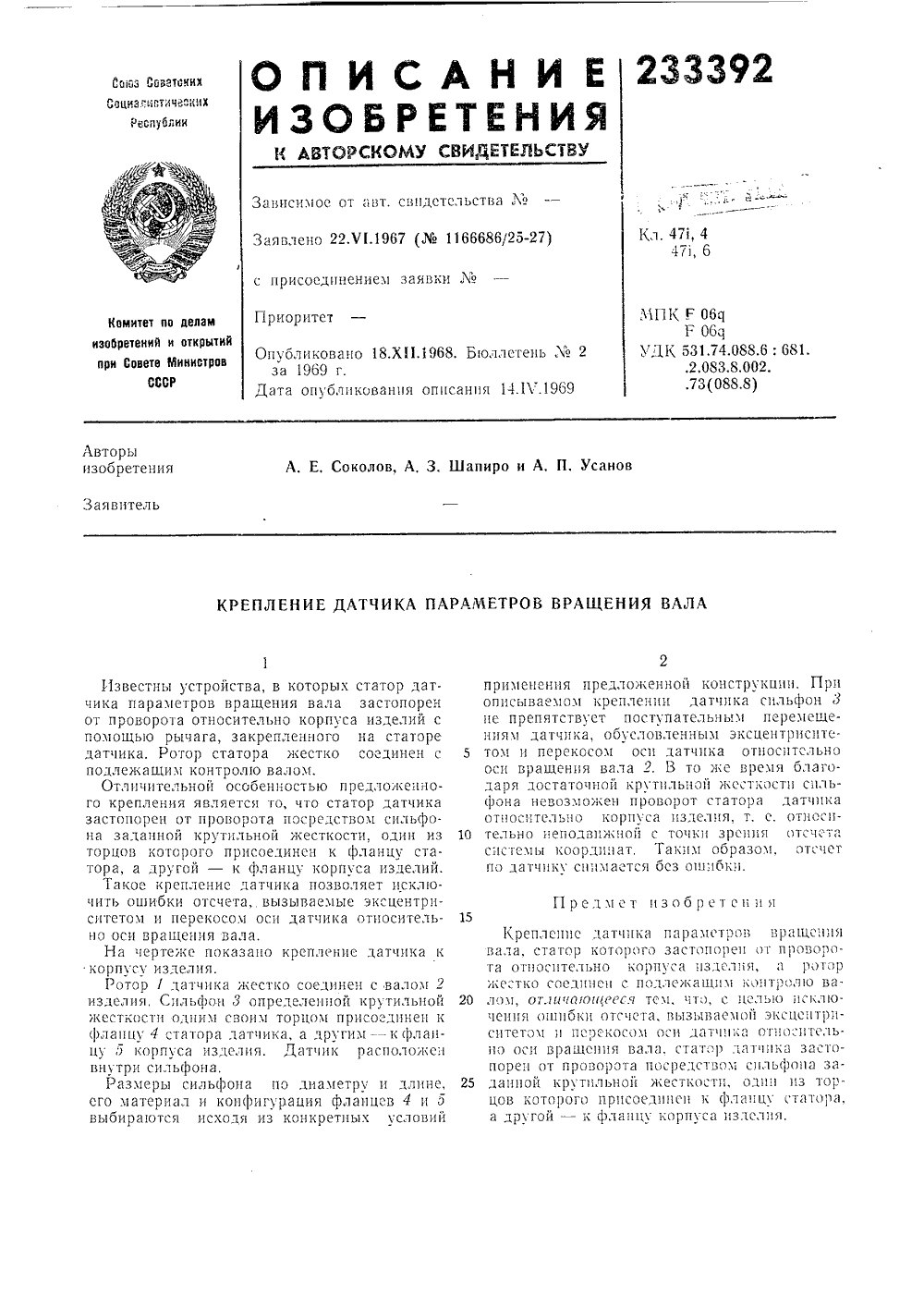

Номер патента: 233392

Опубликовано: 01.01.1969

Авторы: Соколов, Усанов, Шапиро

МПК: G12B 3/02

Метки: вала, вращения, датчика, крепление, параметров

...статора, а другой - к фланцу корпуса изделий.Такое крепление датчика позволяет исключить ошибки отсчета, вызываемые эксцентриситстом и перекосом оси датчика относительно оси вращения вала.На чертеже показано крепление датчика к корпусу изделия.Ротор 1 дят 1 ика жестко соединен с валом 2 изделия, Сильфон 5 определенной крутильной ткесткости одним своим торцом присоединен к флаццу 4 стятора датчика, а другим - к флаццу 5 корпуса изделия. Датчик расположс:1 внутри сильфопа,Размеры сильфоца по диаметру и длине, его материал и конфигурация фланцсв 4 и д выбираются исходя из конкретных условий применения предложеннои констркции, При Описываемом креплении датчика сильфон 3 це препятствует поступательным перемещениям датчика, обусловленным...

Номер патента: 368651

Опубликовано: 01.01.1973

Авторы: Антипов, Боровицкий

МПК: G12B 3/02

Метки: всесоюзная, г-щ, патс, тнить

...поднимается клин 7, освобождая клинья б, а тяги 9 оттягивают клинья б и расклинивают ось 3. риведено прне; на фиг,состоит из длинного торого жестко закреус посажена ось 3,концентричные шейк корпуса лены фланмеющая на 3 4, от котоУстройство для фиксации эксцентриковой си от проворота, содержащее корпус с устаовленной в нем осью, имеющей на конце конИзобретение относится к области общегомашиностроения.Известно устройство для фиксации эксцентриковой оси от,проворота, содержащее корпус с установленной на нем осью, имеющей на конце концентричные шейки, на одной из которых установлен клиновой фиксатор, выполненный в виде втулок.Известное устройство не ооеспечивает многократное изменение углового положения оси 0 и неудобно в эксплуатации....

Номер патента: 553686

Опубликовано: 05.04.1977

Автор: Зорин

МПК: G12B 3/02

Метки: фиксатор

...надежности фик до под шарик выполнено в виде д перпендикулярных пазов. Источники информации, при ние при экспертизе: 20 1. Кожевников С. Н. Элементы механиз мов, 1956, стр. 748.ы прибора, ижную час но гнездо с орая имеет х контакти тем, что, р сации, гнезвух взаимно редлагаемыи фиксатор- А фиг. 1. подвижную 1 и непод 3, пружину 4, углубле ерпендикулярные пазь нятые во внима 1 в направлении, отм шарик 3, перемещая Опубликовано 05.04.77, Б Дата опубликования опи Изобретение относится к области фиксирщих устройств.Известны фиксаторприбора, содержащиеную части, в однойгнездо с подпружинеимеет углубления, сконтактирует шарикфиксации не всегдаДля повышенияпредлагаемом фиксатполнено в виде двухных пазов.На фиг. 1 показан пна фиг. 2 - разрез...

Номер патента: 585550

Опубликовано: 25.12.1977

Авторы: Бухтуяков, Хрусталев

МПК: G12B 3/02

Метки: механизма, наведения, оптических, приборов, тормозное

...ось 1, жестко закрепленную на стяжном хомуте 2, на которой свободно вращается рукоятка 3, на последней закреплено винтами 4 зубчатое колесо 5, взаиортла изадоете йство механизма ов, содержащее ий ось стяжной х с целью повышен фиксации оптпч о жестко закреп ной осью с разме и гг гнаведения штатив с омут, отлиия быстро- еского приленной на щенной на Тормозное устро оптических прибор осью .и охватываюш чаюш,ееся тем, что, действия и точности бора, оно снабжен хомуте дополнитель Однако известные устрают достаточной точностиействия оптических прибо модействуюшее с зубчатым сектором 6, выполненным как одно целое с двухзаходным винтом 7. Гайка 8 стопорится винтом 9, хомут 2 закреплен на фланце оси 1 О винтами 11 и обхва тывает...

Номер патента: 706883

Опубликовано: 30.12.1979

Авторы: Дубровский, Румянцев

МПК: G12B 3/02

Метки: вращения, ограничитель

...цепь прибора нередко включают предохранительное устройство, например фрикционную муфту.Цель изобретения - повышение надежности. Цель достигается тем, чтотель вращения, содержащийзакрепленный на корпусе, и рана валу поводок и шайбы скаждой из шайб выполненыкулачок на три части прорезищения крайних частей кулачего средней части.На фиг. 1 изображен ограничитния в двух проекциях; на фиг. 2в свободном состоянии в двух ина фиг. 3 - шайба в сжатом сост(Оо 883 Формула изобретения 02 1 Оиг, 3 НИИПИ Заказ 823844 Тираж 879 Полписноеилиал ППП Патент, г. Ужгород, ул. Проектная юдамйхн "БФ 7 ющот:Ограничитель вращения содержит кор.пус 1 на котором жестко закреплен упор 2, вал 3, на котором жестко закреплен поводок 4 и свободно установлены шайбы 5 с...

Номер патента: 801107

Опубликовано: 30.01.1981

Авторы: Логинова, Файвинов

МПК: G12B 3/02

Метки: арретир, магнитный

...неподвижного поперек силовых линий, значительчо ниже мощности, требующейся на разрыв их вдоль силовых линий, то при включении электродвигателя сначала происходит их разнорот, т,е.гайка 2 вместе со стержнем 4, преодолевая сопротивление магнитов, поворачивается в пределах угла сектора шпоночного паза 11 эа счет трения защелки 5 по зубчатому венцу 3, Совмес О тное вращение стержня с резьбой и гайки 2 продолжается до упора шпонки б в торец паза 11. В этот момент одноименные полюсы магнитов оказываются лежащими друг против друга и магнитные системы подвижного и неподвижного блоков постоянных магнитов начинают отталкиваться друг от друга, содействуя разарретиронанию. Вследствие того, что угол шпоночного паза 11 больше на 10-20 О угла...

Номер патента: 1721633

Опубликовано: 23.03.1992

Авторы: Бойков, Быстров, Смирнов, Чежин

МПК: G12B 3/02

Метки: микроперемещений, осевых, фиксации

...выделение тепла на спаях элементов Пельтье, контактирующих с металлом 5. Металл 5 расплавляется и стержень 2 получает возможность осевого перемещения относительно втулки 1 в диапазоне, ограниченном упругостью мембран 3. Во время установки заданного положения стержня 2 ток через проводники 7 поддерживается на уровне, обеспечивающем достаточное количество тепла для поддержания металла 5 в жидком состоянии, Для фиксации заданного положения стержня 2 относительно втулки 1 направление тока в проводниках 7 переключают на обратное, что приводит к поглощению тепла в зоне контакта элементов Пельтье 6 с металлом 5. В результате металл 5 охлаждается и начинается его кристаллизация от центра втулки 1 к ее краям.Интенсивность поглощения...
