Кекух

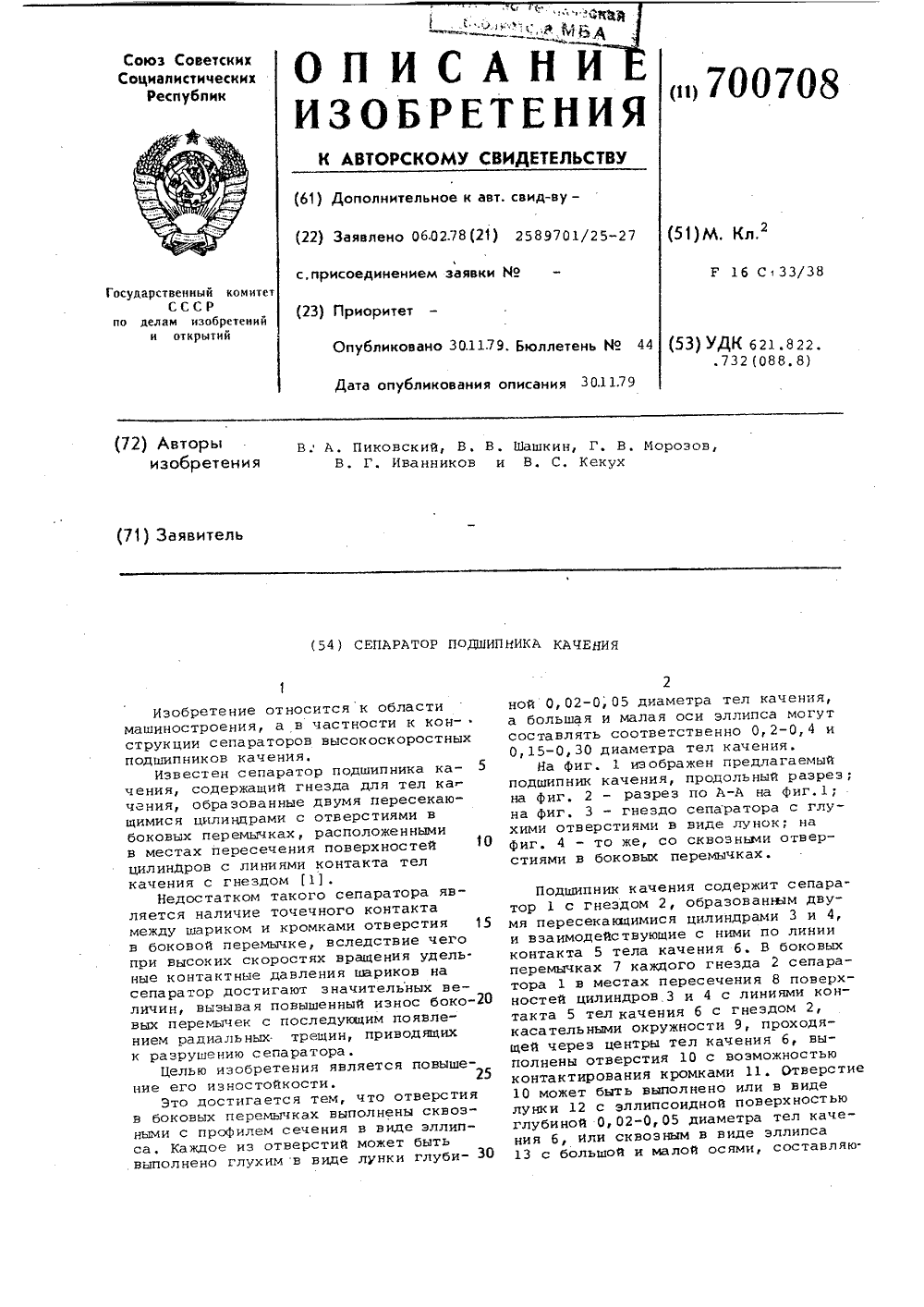

Номер патента: 700708

Опубликовано: 30.11.1979

Авторы: Иванников, Кекух, Морозов, Пиковский, Шашкин

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...двумя пересекающимися цилиндрами 3 и 4, и взаимодействующие с ними по линии контакта 5 тела качения б. В боковых перемычках 7 каждого гнезда 2 сепаратора 1 в местах пересечения 8 поверхностей цилиндрон 3 и 4 с линиями контакта 5 тел качения б с гнездом 2, касательными окружности 9, проходящей через центры тел качения б, выполнены отверстия 10 с воэможностью контактирования кромками 11. Отверстие 10 может быть выполнено или н виде лунки 12 с эллипсоидной поверхностью глубиной 0,02-0, 05 диаметра тел качения б, или сквозным в виде эллипса 13 с большой и малой осями, составляю.700708 Формула изобрете ния Фиг. ФЗаказ 7360/2 9 Подписное НИИП ираж ф Патент ,ул. Проектная,илиалУжго шили соответственно О, 2-0,4 и О, 15- 0,30 диаметра тел...

Номер патента: 681249

Опубликовано: 25.08.1979

Авторы: Баранов, Иванников, Кекух, Морозов, Пиковский, Шашкин

МПК: F16C 19/24

Метки: роликоподшипник, упругий

...осевом. влении, в центральной части которополнено осевое отверстие.На чертеже .изображен роликоподшипник, разрез.Роликоподшипник содержит между наружной 1 и внутренней 2 обоймами упругие полые ролики. 3, в полостях 4 которых с радиальным зазором 5 установлен ограничитель деформации 6 в виде диска, зафиксированного от перемещений в осевом направлении, При односторонней подаче смазки в роликоподшипник в центральной части ограничителя выполнено осевое отверстие 7 для циркуляции смазки.При действии повышенных нагрузок роликоподшипник деформируется таким образом, что радиальный зазор 5 между полостью ролика 3 и ограничителем 6Ъполностью выбирается и нагрузка воспринимается ограничителем деформации 6, в то время как при номинальных нагрузках...

Номер патента: 680774

Опубликовано: 25.08.1979

Авторы: Беликов, Гаврилин, Гринберг, Егоров, Кекух, Король, Кричевский, Ламин, Обух-Швец, Серый, Хаустов, Хижняк

МПК: B21B 21/00

Метки: опорная, периодической, планка, прокатки, роликового, стана, труб

...по лиаметру, на участке обжатия 1 о - деформация по стенке, а научастке 0 - калибровка трубы по диаКметру и толщине стенки,Ю Выполнение опорных планок по дугев виде плавной кривой повышает деформацию металла за проход, так как при прокатке не возникает пиковых нагрузок настыках прямолинейных участков. Увели 1 З чение деформации металла трубы за проход позволит сократить количество циклов при производстве особотонкостенныхтруб. Опорная планка роликового стана периодической прокатки труб, содержащая 33основание и рабочую поверхность, спрофилированную соответственно изменению деформации по длине и имеющую калибруюший участок с обратным скосом, о т Фл и ч а ю ш а я с я тем, что, с целью повышения величины деформации за проход...

Номер патента: 669110

Опубликовано: 25.06.1979

Авторы: Брагин, Иванников, Кекух, Морозов, Пиковский, Шашкин

МПК: F16C 33/38

Метки: качения, подшипник

...уровня вибрации, часто превышающего допустимый. Целью изобретения является повышение износостойкости подшипника за счет снижения износа гнезд сепаратора по всему его периметру путем увеличения точек одновременного контакта последних с телами качения.Это достигается тем, что на внутренней поверхности каждого гнезда сепаратора выполнена кольцевая канавка с трапецеидальным профилем, а каждое тело качения установлено в гнезде с возможностью контакта с основанием трапеции.На фиг. 1 изображен сепаратор, план; на фиг. 2 - поперечное сечение гнезда.Подшипник качения содержит внутреннее и наружное кольца, сепаратор 1 с цилиндрическими гнездами, в которых размещены тела качения 2. На внутренней поверхности каждого гнезда выполнена...

Номер патента: 646068

Опубликовано: 05.02.1979

Авторы: Иванников, Кекух, Морозов, Пиковский, Шашкин

МПК: F01D 25/16

Метки: вала, опора, турбохолодильника

...турбохолодильника, продоль ный разрез; на фиг. 3 изображен раз Орез по А - А на фиг, 2.Опора вала турбохолодильника содержитшариковый 1 и роликовый 2, подшипники, маслоподводящее устройство 3, с концентрично размещенными рядами сопел 4. Ц шариковом 1 и роликовом 2 подшипниках 1 размещены соответлвенно сепараторы 5 и б.В сепараторе 6 роликового 2 подшипника имеются окна 7 на уровне осей полых роли.ков 8 подшипника 2, а также снабженные переточными каналами 9 проемы 10, между роликами 8, образующие внешние 11 и внутренние 2 торцовые выступы. Центры окон 7, проемов 10 и переточных каналов 9размещены на общей окружности 13, Внешние 11 и внутренние 12 торцовые выступы646068Конструкция роликового подшипника данной опоры вала турбохолодильиика...

Номер патента: 644980

Опубликовано: 30.01.1979

Авторы: Баранов, Иванников, Кекух, Морозов, Пиковский, Шашкин

МПК: F16C 33/38

Метки: качения, подшипника, сепаратор

...плоскости 10, проходящей через линии 5 центров гнезд 3 под тела 4 качения. При этом вершина 8 с меньшим радиусом кривизны обращена в сторону наружной поверхности сепаратора.Графическое построение линии пересечения кольцевого канала 6 с цилиндрическим гнездом 3 и линий контакта гнезда 3 с шариком 4 показывает, что непрерывность линейного контакта обеспечивается в случае выполнения поперечного сечения кольцевого канала для смазки в виде конхоиды окружности,Это объясняется тем, что если контакт шарика 4 с гнездом 3 сепаратора осуществляется в плоскости, отстоящей от центра шарика 4 на величину радиуса гнезда 3,3т. е. в плоскости, имеющей определенный угол наклона к линии, соединяющей точку контакта шарика 4 с гнездом 3 с центром...

Номер патента: 619708

Опубликовано: 15.08.1978

Авторы: Баранов, Иванников, Кекух, Морозов, Федосеев

МПК: F16C 33/58

Метки: радиально-упорный, шарикоподшипник

...подшипника,Эта цель достигается тем, что в предлагаемом подшипнике центр ралиуса одной из дуг профиля дорожки качения кольца расположен на оси симметрии подшипника. На фиг. 1 представлен предлагаемый шарикоподшипник; на фиг. 2 - профиль дорожки качения наружного кольца; на фпг. 3 - профиль дорожки качения внутреннего кольца. Радиально-упорный шарикополшипниксодержит наружное 1 и внутреннее 2 коль ца, а также тела 3 качения, профиль дорожкикачения наружного кольца образован двумя дугами 4 н 5 (фиг. 2). Профиль лорожки качения внутреннего кольца - дугами 6 и 7 (фиг. 3). Центр радиуса 8 (или 9) одной из дуг смещен от оси 10 симметрии подшипника, а центр 11 радиуса (илп 12) другой дуги расположен на оси симметрии подшипника.При...

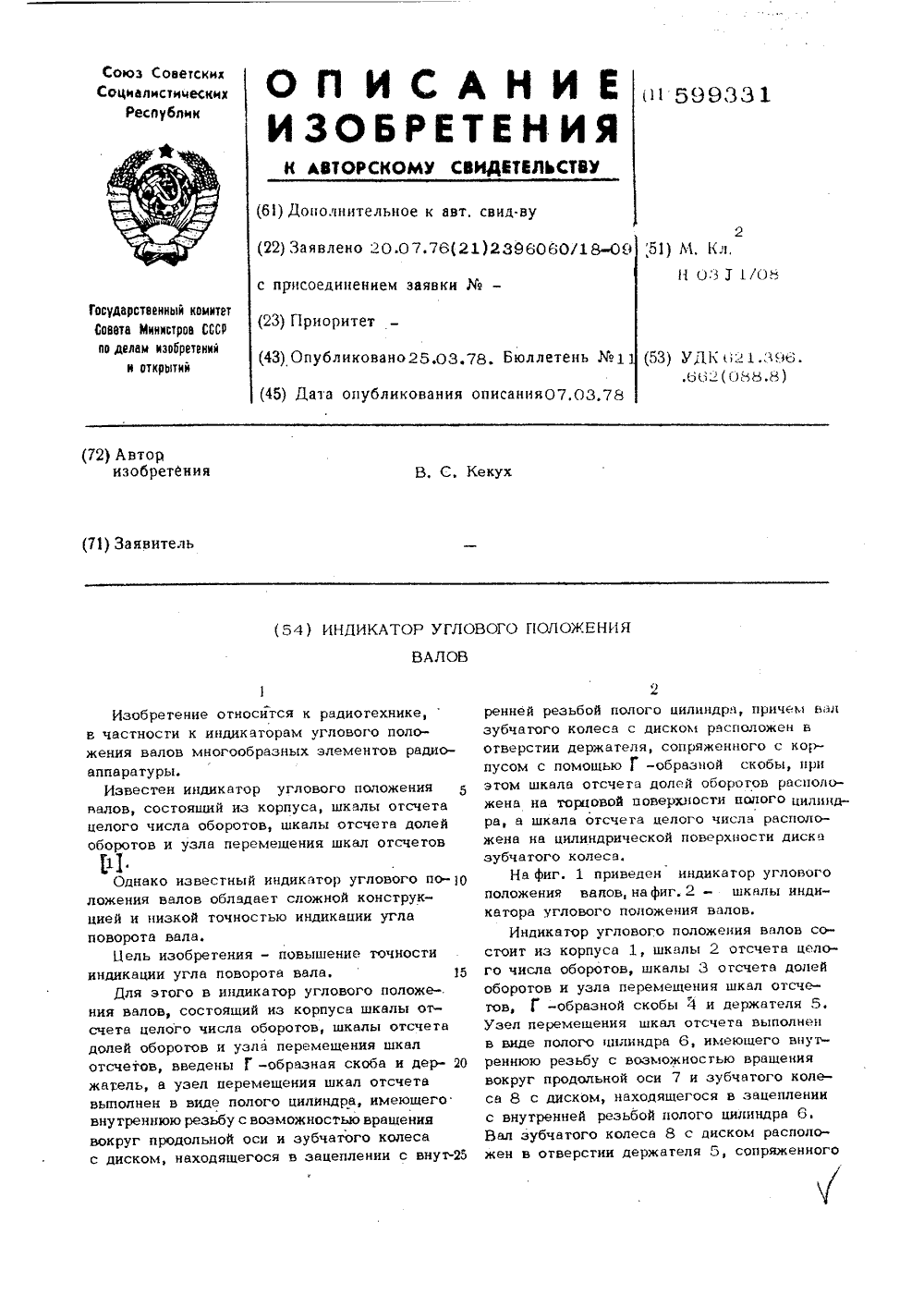

Номер патента: 599331

Опубликовано: 25.03.1978

Автор: Кекух

МПК: H03J 1/08

Метки: валов, индикатор, положения, углового

...в зацеплении с внутренней резьбой полого цилиндра 6. Вал зубчатого колеса 8 с диском расположен в отверстии держателя 5 сопряженногоВал упоеиог ираж 1086 Подписно ИПИ Заказ 1420/ филиал ПГШ Патент, г, Ужгород, ун. Проектная с корпусомс помощью-обра.ной скобы 4. Шкала 3 отсчета долей оборотов расположена на торцовой поверхности полого цилиндра 6, а шкала отсчета целого числа оборотов 2 - на цилиндрической поверхности дйска зубчатого колес 8.Устройство работает следующим образом.При каждом полном обороте попого цилиндра 6 зубчатое колесо Я проворачивае- ся на количество зубьев, равное ходу резь бы полого цилиндра 6, что соответствует смене показаний шкалы 2 отсчета целого числа оборотов , размещенной на диске зубчатого колеса 8 на...

Номер патента: 596305

Опубликовано: 05.03.1978

Авторы: Беликов, Кекух, Король, Кучеренко, Попович, Семенов, Соляник, Усенко, Хаустов

МПК: B21B 21/00

Метки: клеть, прокатки, рабочая, роликовго, стана, труб, холодной

...разрез клети в. крайнем. переднем положении сепаратора; нв фиг. 3 - то же, поперечныйразрез клети в крайнем переднем положениисепаратора; на фиг, 4 - кинематическая схема стана. Щ Предлагаемая рабочая клетьроликового стана имеет неподвижную обойму 1, закрепФленные в ней опорные калиброванные планки 2 и сегменты 3, центрально размещенный в обойме сепаратор 4 с рабочими 5 и опорными 6 роликами.".епаратор звкрепле в подшипниках 7 нв ползуне 8, связанным с приводом возвратно- поступательного перемешения 9, Внутри полу зуна по оси прокатки размешена трубчатая проводка 10, жестко скрепленная с сепаратором 4. Сепаратор снабжен механизмом прерывистого поворота, выполненным в виде поворотной втулки 11 с внутренним продольным пазом фвф,...

Номер патента: 572597

Опубликовано: 15.09.1977

Авторы: Баранов, Иванников, Кекух, Морозов

МПК: F16C 27/04

Метки: качения, опора, упругая

...кольцевые пояски 9 и 10, которы ми кольцо опирается на корпус опоры 11. Между ребрами 7 и 8 в средней кольцевой канавке 4 расположены два клинообразных кольца 12 и 13, каждое из которых состоит из двух полуколец. Кольцо 12 контактирует с основа нием кольцевой канавки, а кольцо 13 - с корпусом. Оба кольца 12 и 13 взаимодействуют между собой по коническим поверхностям 14, выполненным на кольце 12 на наружной поверхности, а на. кольце 13 - на внутренней 20 поверхности.Кроме того, оба кольца внешними торцамиконтактируют с кольцевыми ребрами 7 и 8, Такое взаимодействие клинообразных колец 12 и 13 обеспечивает высокие демпфирующие 25 свойства опоры. Для удобства сборки опоры иудержания в кольцевой канавке 4 клинообразных колец 12 и 13 на...

Номер патента: 571676

Опубликовано: 05.09.1977

Авторы: Баранов, Брагин, Иванников, Кекух, Морозов

МПК: F25B 11/00

Метки: турбохолодильник

...отверстием 10 через обьединяюший их кольцевой коппектор 11, посредством маспоотдепитепя 12 с оребренной стенкой 13, заключенного в кожух 14 с зазором 15, который сообщен через попость 1йб с выходным патрубком 17 коподнпьной ту"бины, а впускные отверстия 18 его верхней части отгорожены от сапуна 8 отбойнымконусом 19.При работе турбохолодильника по меревозрастания перепада давлений между окружающей средой и картером 1 образующаясяв нем после смазки и продувки воздухомподшипников Э воздушно-масляная смесь поступает в маслоотделигель 12 через отверстия 18 и направляется отбойным конусом ф19 на оребренную стенку 13 маслоогделигеля 12, оставляя в ней частицы масла,которые интенсивно конденсируются иэ смеси, гак как в зазор 15 из...

Номер патента: 552402

Опубликовано: 30.03.1977

Авторы: Баранов, Иванников, Кекух, Морозов

МПК: F01D 5/02, F04D 29/20, F25B 11/00 ...

Метки: валу, колеса, крепления, турбохолодильника, узел

...б, тарельчатую пружину 7 с торовыми поверхностями 8 и 9 и разрезные втулки 10, контактирующие конической поверхностью 11 под углом х с торовой поверхностью 9 пружины 7 и конической поверхностью 12 с соответствующей конической поверхностью ступицы 2 колеса 1.При работе турбохолодильника под действием центробежных сил и термических расширений ступица 2 колеса 1 деформируется в радиальном направлении, в результате чего между ступицей 2 и валом 3 в зависимости от режимов работы то увеличивается, то уменьшается зазор. При этом коническая разрезная втулка 10, перемещаясь по валу 3 или под действием усилия со стороны имеющей предварительное сжатие тарельчатой пружины 7 соответственно при возрастании скорости вращения, или под действием...

Номер патента: 550500

Опубликовано: 15.03.1977

Авторы: Баранов, Домашев, Иванников, Кекух, Морозов

МПК: F16C 33/38

Метки: высокоскоростной, шарикоподшипник

...гнездами длпо дуге эллипса, большаяходит через окружность цпараллельна цилиндрическаратора.выполненпе проточки сепческими гнездами для шарсоздание развитого линежду шариками и сепара онтактного атором пуконтакта коподшип сепаратоя шариков ось котонтров шаой поверх Дуга про равным 150Во время ся на шари с цилиндр проточки 6 между шар ных участк меньшени аратора с иков обесиного контором, что 30 С цел давления тем созд между н нике про ра с цил выполнен рого про риков и ности сеп Такое цилиндри печивает такта мефиля проточки ограничена углом, - 250.работы сепаратор самоцентрируетках и каждый шарик контактирует ческим отверстием по всей дуге Это снижает скорость скольжения иком и сепаратором на периферийах линии контакта и приводит к...

Номер патента: 540073

Опубликовано: 25.12.1976

Авторы: Баранов, Домашев, Иванников, Кекух, Морозов

МПК: F16C 33/38

Метки: сепаратор, шарикоподшипника

...подачисмазки.Известен также сепаратор для шарикоподшипника, снабженный на наружной цилиндрической поверхности с одной торцовой стороны канавками, расположенными между отверстиями для шариков и сообщающимися сними, а с другой торцовой стороны - лысками, На внутренней цилиндрической поверхности имеется буртик 2, 25Сепаратор работает следующим образом,При работе шарикоподшппника круговойбуртик на внутренней цилиндрической поверхности направляет охлаждающую средучерез гнезда для шариков и канавки, распо наружной цилиндрической п способствующие циркуляциСепаратор 1, являющийся составной частью шар икоподшипника, состоящего из наружного кольца 2 с центрирующими буртиками 3, внутреннего кольца 4 и тел качения 5, снабжен на цилиндрических...

Номер патента: 524229

Опубликовано: 05.08.1976

Авторы: Беджанов, Кекух

МПК: G21F 7/00

Метки: защитное, разборное

...каркаса создают лучшие условия для дезактивации внутреннегообъема устройства. На фиг, 1 частично изображено зашитное устройство; на фиг. 2, 3 10разрез по А-А на фиг, 1; (варианты); нафиг. 4 - соединение двух устройств в однокрупное с помощью переходной рамки, горизонтальный разрез.Защитное устройство (см. фиг. 1 - 3) 1 бвключает в себя сварной каркас 1 и ребра 2.Каркас выполнен в виде развернутого двутаврового профиля,Конструктивно профиль представляет собой два полупрофиля в виде развернутого д)швеллера, выполненных из листового материала и сваренных между собой.По периметру каркаса 1 в направлении,совпадаюшем с поперечной осью сиМметриипрофиля, приварены винты 3, На них установ- р 5лены плавающие прижимные элементы в...

Номер патента: 459236

Опубликовано: 05.02.1975

Авторы: Казак, Кекух, Понятский, Рабинович

МПК: A61M 17/00

Метки: аппарат, глубины, наркоза

...включающее фильтр, интегрирующуюцепочку и стрелочный индикатор. Однако онне обеспечивает необходимой достоверности 10контроля,Для повышения достоверности контроляглубины наркоза предлагаемый аппарат снабжен калибратором, электрически связаннымсо входом электроэнцефалографа и выполнен нным в виде формирующего каскада и трехзвенного триггерного устройства.На чертеже представлена блок-схема описываемого аппарата,Аппарат содержит электроэнцефалограф 1,фиксирующее устройство, состоящее из фильтра 2, интегрирующей цепочки 3 и стрелочногоиндикатора 4, калибратор 5, электрическисвязанный со входом электроэнцефалографа и выполненный в виде формирующеи трехзвенного триггерного устрчертеже не показаны).Аппарат работает следующим обНа вход...

Номер патента: 307293

Опубликовано: 01.01.1971

Авторы: Иванников, Кекух, Магин, Николаев, Самсаев, Трунаев, Федосеев, Феоктистов, Ховкин

МПК: G01M 1/22

Метки: балансировочномустанку, измерительное

...сигнал с выхода блока 3 поступает на один из входов фазового детектора 4, на другой вход которого через фазовращатель б по ступает синусоидальный сигнал с выхода системы 7 фазовой автоподстройки частоты с периодом, равным периоду повторения опорных импульсов. Последние получаются с помощью датчика 15 опорного сигнала от контрастной 30 метки на роторе 14 (фотоэлектрический спо307293 10 Предмет изобретения Саста о.гтсгш Р 1. ФедоровН, Ианаурова Техрсд Л. В, Куклина Корректор Н, Рождественскан дактор К Тиран 473 Подписное дел." нано:стсш: и от;рытш при Сосете Игшистров СССР .,ос.о:, /К-зэ, 1 ол.дскан паб., д. 4 го Закан о 93,171111 ИИР 11:1 Комитета по пцогра 1;и:, пр. Сапунова соб) или каким-либо другим известпьп...

Номер патента: 300742

Опубликовано: 01.01.1971

Авторы: Зная, Кекух, Морозов, Скворцов

МПК: G01B 5/245

Метки: неперпендикулярности

Номер патента: 261357

Опубликовано: 01.01.1970

Авторы: Барышникова, Бур, Веремеев, Генералов, Евсеева, Кекух, Кулагина, Магин, Николаев, Скворцов, Федосеев

МПК: B21D 41/02

Метки: вальцовка, труб

...с цилиндрическими роликами. Однако подобные вальцовки не могут быть использованы при развальцовке малогабаритных трубок диаметром 3 - 4 лат,Для обеспечения возможностями развальцовки малогабаритных тонкостенных трубок цилиндрический стержень предлагаемой вальцовки установлен в подшипнике качения, размещенном в оправке.Заходные части цилиндрических роликов, взаимодействующих со стержнем, выполнены по кривой с переменным радиусом, а второй торец каждого ролика имеет сферическую форму, Такое выполнение вальцовки обеспечивает равномерное вращение роликов, устраняет возможность образования гофров и скручивания трубки в процессе развальцовки, Повышается долговечность инструмента.Конструкция описываемой вальцовки и ее узел А показаны на...

Номер патента: 239838

Опубликовано: 01.01.1969

Авторы: Андропова, Белкина, Добужинска, Кекух, Меркин, Рубинштейн, Рум, Холманских

МПК: C04B 38/00

Метки: декоративно-акустический, материал

...янцев,Белкин и С. Г, К о-строительныи ий завод древе В. Куйбышевлит сковскии инжене и Московаявители ДЕКОРАТИВНО-АКУСТИЧЕСКИЙ МАТЕРИАЛ высокими звукопогломеханической прочноитарио-гигиеническими ен. Материал ооладаетщающими свойствам стью, повышенными с показателями, эконом 5 мате- крахта и дмет изобретени ескии материал, вклювату, крахмал, карбокнтонит и б рт, от.цселью повышения звуко- ости, он содержит укаответствеино в следуют/, 65 - 75;2 - 5;2 - 5; ме того, макулатуры 0,8; поливинилацетатинерального иаполиите 10 0,8 20 Изобретение относится и области строительных материалов.Известны декоративно-акустическиериалы. состоящие из минеральной ваты,мала, карбоксиметилцеллюлозы, беитон 1буры,Цель изобретения - повысить...

Номер патента: 140314

Опубликовано: 01.01.1961

Авторы: Кекух, Путра

МПК: B02C 13/16

Метки: действия, комбинированного, мельница, центробежная

...м.ж 60 1 БТИ пр ам из петро касск ий пер., д. 2/6. Ыос ентр, М. ий ипография ЦБТИ Комитета по делам изобретений и откр прп Совете Министров СССР, Москва, Петровка, 14,1. Центробежная мельница комбинированного действия, состоящая из корпуса, внутри котороо на концах крестовины или кронштейнах, укрепленных на вертикальном валу, свободно насажены плоские рабочие органы (била) со скошенной рабочей кромкой, могущие перемещаться под действием центробежной силы, отл и ч а ища яся тем, что, с целью возможности изменения угла атаки плоских рабочих органов (бил), консольные элементы крестовины или кронштейны выполнены поворотными вокруг своих осей.2. Мельница по п. 1, отлич а ющ а я с я тем, что, с целью возможности изменения угла наклона...
