Рифленый лист
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

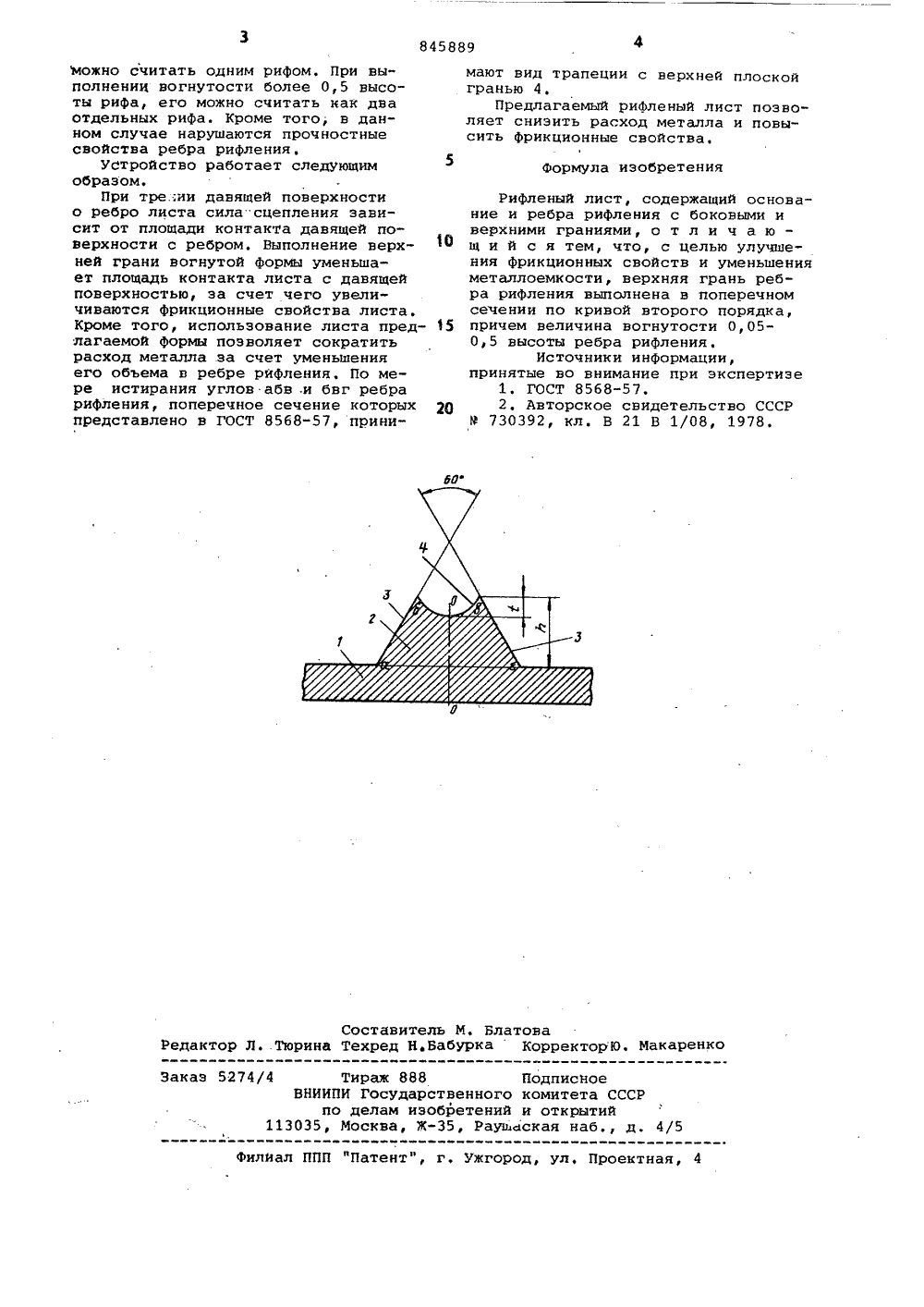

Союз Советских Социаиистических Республик(22) Заявлено 122079 (21) 2829864/22-02с присоединением заявки Йо(23) ПриоритетОпубликовано 150781. Бюллетень Йо 26 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 150781(71) Заяв итель Днепропетровский ордена Трудового Красного Знамени металлургический институтфринмеповы я тем,инями,поливойа воставовавыминью о ом, риф- ис- лия- свойодя ну- граИзобретение относится к прокатному производству и может быть использовано в строительстве и различныхотраслях машиностроения.Известен чечевичный рифленый лист,состоящий из основания и ребра рифления (рифа). Очертания боковыхграней рифа выполнены выпуклой поотношению друг к другу формы. Поперечное сечение чечевичного листапредставляет собой трапецию с верхним и нижним основанием, очерченымпрямыми и боковыми гранями, выполненными под углом 900 по отношениюдруг к другу, причем нижняя граньее основания больше верхней (.11.Недостатком данного листа являетсябольшая металлоемкость,Известен также рифленый лист, в котором ребра рифления выполнены с вогнутыми боковыми гранями, Рифленый лист состоит из основания, рифа с верхней плоской гранью и боковыми вогнутыми. Поперечное сечение рифа представляет собой трапецию с вогнутыми боковыми гранями и прямыми верхней и нижней гранями 21.Однако данный лист недостаточно снижает металлоемкость конструкции рифленного листа и повышает ег ционные свойства. Цель изобретения - снижение таллоемкости рифленого листа и шение его фрикционных свойств. Поставленная цель достигает что лист, содержащий основание ребра с боковыми и верхними гр О верхняя грань ребра рифления в иена в поперечном сечении по к второго порядка, причем величи гнутости 0,05-0,5 высоты ребра На чертеже схематически пре лен рифленый лист,Рифленый лист состоит из ос ния 1 и ребра 2 рифления с бок гранями 3 аб и вг и верхней гр4 бв, выполненной вогнутой фор 20 причем вогнутость очерчена кри о второго порядка, предпочтитель радиусной поверхностью, с цент лежащим на оси симметрии ребра ления 00Величина 0,05 принят 25 ходя из минимально возможного ния вогнутости на фрикционные ства., величина 0,5 пГинята, ис из максимальновозможной во тости, при которой две боковы 3 О яи, соединенных вогнутой криво845889 Формула изобретения Составитель М. Блатовактор Л. Тюрина Техред Н,Вабурка КорректорЮ. Макаренко дписноемитета СССоткрытийая наб., д аказ 5274/4 888 По В ударственного ко м изобретений и 1130 а, Ж, Раув скТираж НИИПИ Гос по дела 35, Москвроектная, 4 илиал ППП "Патент", г, Ужгород можно считать одним рифом. При выполненин вогнутости более 0,5 высоты рифа, его можно считать как дваотдельных рифа. Кроме того, в данном случае нарушаются прочностныесвойства ребра рифления,УСтройство работает следующимобразом.При тре.:.ии давящей поверхностио ребро листа сила сцепления зависит от площади контакта давящей поверхности с ребром. Выполнение верхней грани вогнутой формы уменьшает площадь контакта листа с давящейповерхностью, за счет чего увеличиваются фрикционные свойства листа,Кроме того, использование листа предлагаемой формы позволяет сократитьрасход металла .за счет уменьшенияего объема в ребре рифления, По мере истирания углов абв .и бвг ребрарифления, поперечное сечение которых 2 Опредставлено в ГОСТ 85 б 8-57, принимают вид трапеции с верхней плоской гранью 4,Предлагаемый рифленый лист позволяет снизить расход металла и повысить фрикционные свойства. Рифленый лист, содержащий основание и ребра рифления с боковыми иверхними граниями, о т л и ч а ющ и й с я тем, что, с целью улучшения фрикционных свойств и уменьшенияметаллоемкости, верхняя грань ребра рифления выполнена в поперечномсечении по кривой второго порядка,причем величина вогнутости 0,050,5 высоты ребра рифления.Источники информации,принятые во внимание при экспертизе1. ГОСТ 8568-57.2, Авторское свидетельство СССРМ 730392, кл. В 21 В 1/08, 1978,
СмотретьЗаявка
2829864, 12.10.1979
ДНЕПРОПЕТРОВСКИЙ ОРДЕНА ТРУДОВОГОКРАСНОГО ЗНАМЕНИ МЕТАЛЛУРГИЧЕСКИЙИНСТИТУТ
ГРУДЕВ АЛЕКСАНДР ПЕТРОВИЧ, ЛИХАНСКИЙ ВЛАДЛЕН СЕРГЕЕВИЧ, ПОЛЯКОВ ВЛАДИМИР НИКОЛАЕВИЧ, МЕЛЕШКО АПОЛЛОН МИХАЙЛОВИЧ, ЗЕЛЕНСКИЙ ВИКТОР ЕВГЕНЬЕВИЧ, БЕЛЯНСКИЙ АНДРЕЙ ДМИТРИЕВИЧ, КОСТРИЦА ЮРИЙ САВЕЛЬЕВИЧ, КАРЮКОВ ВАСИЛИЙ ХАРИТОНОВИЧ
МПК / Метки
МПК: B21B 1/08
Опубликовано: 15.07.1981
Код ссылки
