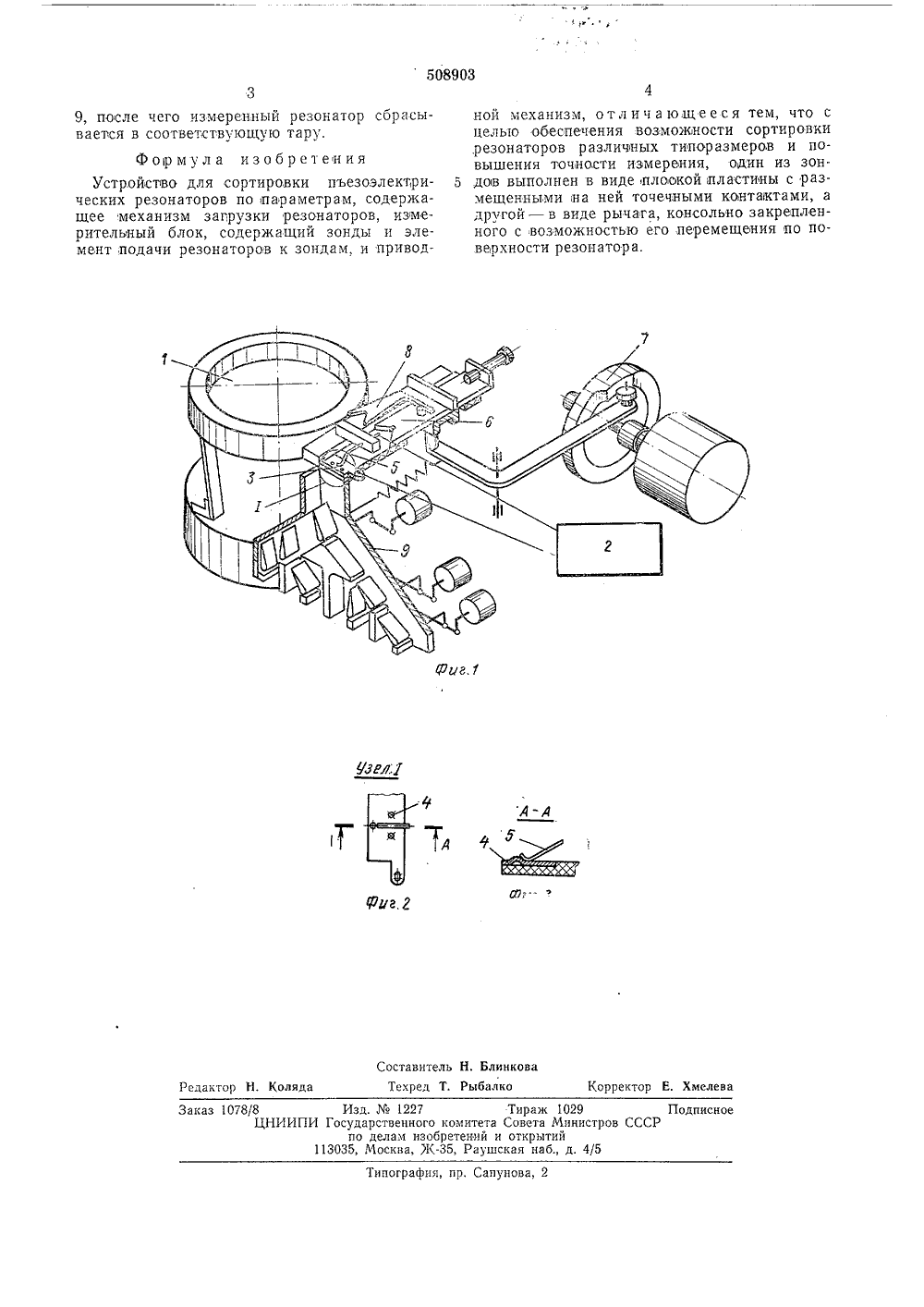

Устройство для сортировки пьезоэлек-трических резонаторов по параметрам

Номер патента: 628297

Опубликовано: 15.10.1978

Авторы: Пряхин, Терещенко

МПК: E21B 47/08

Метки: измерительными, приборов, рычагами, скважинных

...7, обе половины которой соединены направляющими штифтами 8 с пружиной 9, и стакан 1 О, контактируощий в верхней части с пружиной 11, а в нижней части со штоком 12, кпнематическп связанным с рычажной системой кавсрномера (па чертеже не показан). Стакан 10 имеет на цилиндрической части вырезы и проходит через втулку 13, опирающуюся на бурт 11 кожуха . Внутреннее отверстие втулки 1 снабжено конусом, соответствующим ко 1628297 Формула изобретения су нижнего торца гайки 7. Торцы гайки 7 имеют форму конуса,Устройство работает следующим образом. В исходном положении гайка 7 находится в контакте с гайкой 5, стакан 1 О - в верхнем крайнем положении, что соответствует сложенным рычагам скважинного прибора. По достижении прибором зоны исследования...

Номер патента: 146720

Опубликовано: 01.01.1962

Автор: Артемов

МПК: E21B 47/08, G01B 3/00

Метки: измерительными, каверномера, рычагами

...5 под действием пружины б отводит поршень 2 в исходное положение. Клапан 1 прн этом впускает в цилиндр 3 очередную порцию жидкости, затем контакт 7 замыкает цепь и описанный процесс повторяется до тех пор, пока не будет отключен электромагнит 5 от источника тока, Рабочая жидкость в цилиндре 8 сдвигает плунжер 9 и через тягу 10, преодолевая действие пружины 11, складывает мерные рычаги 12. В момент полного закрытия рычагов насос работает вхолостую.146720Момент полного складывания рычагов фиксируется нулевым положением блика фоторегистратора автоматической каротажной станции, при этом электромагнит 5 отключается и каверномер опускается.Перед замером диаметра скважины включается разгрузочный электромагнит 13, который раскрывает мерные...

Номер патента: 659210

Опубликовано: 30.04.1979

Автор: Демьяненко

МПК: B07C 5/16

Метки: весовой, сортировки

...16, предназначенного для снятия изделия с отклонением по весу, меньшим нижнего предела.Устройство работает следующим образом.Перед началом работы производится наладка устройства на требуемый допуск по весу путем помещения гирек 10 и 12 на столик 9, при этом разность между гирькой 12 большего веса и гирькой 10 меньшего веса должна быть не больше весового допуска контролируемого изделия. Включается привод, вращающий роторы 3 во встречном направлении вместе с коромыслами 7 относительно кольцевого копира 4. На коромысло 7, которое в исходном положении покоится на шарнирной опоре 6 и подвижной опоре 5, будучи выставленным при монтаже под некоторым углом у к горизонтали Х - Хь ложится контролируемое изделие. При вращении роторов 3 относительно...

Номер патента: 1370338

Опубликовано: 30.01.1988

Авторы: Гоппов, Файнман

МПК: F16F 6/00

Метки: активного, демпфирования, измерительного, рычага, средств

...истечении которого блок 2 реле времени отключает блок, 3 управления и включает дополнительное реле 5. Контакт 6 замыкается, подключая выход регулируемого блока 7 питания к цепи электромагнита 4 арретира, Таким образом, питание с электромагнита 4 арретира полностью не снимается, а переводится на пониженное напряжение, величину которого устанавливают регулировкой блока 7 питания при наладке устройства по конкретным условиям обработки. Электромагнит 4 арретира поддерживает магнитное поле, силовые линии которого параллельны направлению перемещения измерительного рычага 11, а напряженность обеспечивает возможность деформированным пружинам 12 и 13 перемещать планку 10 и через толкатель 17 якорь 16.Перемещаясь в вязкой диэлектрической среде,...

Номер патента: 108792

Опубликовано: 01.01.1957

Авторы: Дохман, Мачурин, Харитонов

МПК: G01R 31/26, H01L 21/66

Метки: автомат, выпрямительных, параметрам, полупроводниковых, сортировки, электрическим, элементов

...для срабатывания реле РПа 1 в т на входе каскада 1, достаточный для срабатывания реле РПг, то для того, чтобы реле РП; срабатывало гри падении напряжения на элементе, равном У а реле РП срабатывало при падении напряжения У, то величины напряжения Ьо и сопротивления Й определяются из соотношений:1 ю - 10 11 - У,В результате оказывается возможным использовать измерительную схему дважды, сначала для измерения тока, а затем напряжения, причем указанные величины могут быть и не прямо пропорциональны. Если линейное сопротивление Р заменить нелинейным, то можно получить более сложные зависимости (например, с целью увеличения количества сортов),Дальнейшее измерение входного тока аналогично измерению обратного тока с той разницей, что реле РПРП...
