Исаенко

Номер патента: 1397300

Опубликовано: 23.05.1988

Авторы: Белик, Гуторов, Исаенко, Ромасюк, Шалагин

МПК: B29C 65/18

Метки: пластмассовых, сварки, труб

...труб, предназначенных для сварки, предусмотрены зажимные хомуты, один полухомут которых выполнен в виде полукольца 12, а другой -- в виде двух поворотных сегментов 13 и 14. Последние шарнирно сочленены с полуколь ,цом 12 зажимного хомута посредствомштанг 3 и 4. Поворотные сегменты 13 и 14 снабжены запорными устройствами 15 длязапирания всего зажимного хомута в кольцо, , Два полукольца 12 зажимных хомутов соединены между собой гидроцилиндрами 16. Гидравлическая система устройства включает ручной гидронасос 17, крановый гидрораспределитель 18, бачок 19 для рабочей жидкости, манометр 20, а также соединительную магистраль 21. При сварке трубы диаметром, меньшим, чем диаметр зажимных хомутов, предусмотрены вкладыши 22, которые устанавливаются...

Номер патента: 1391843

Опубликовано: 30.04.1988

Авторы: Богдановский, Гавва, Геровский, Задорожный, Исаенко, Коконин, Кружнов, Немировский, Резников, Розенберг, Сизоненко

МПК: B23K 28/00, B23K 31/06

Метки: кольцевых, сварки, стыков

...большее основание его заходного конуса 4 смещено в направлении деформирования относительно стыка 5 на величину, превышающую длину внеконтактной зоны 6 после заходного конуса 4. При таком положении деформирующего элемента 3 во время приварки фланца 9 к трубе 1 цилиндрическая рабочая часть деформирующего элемента 3 находится в непосредственном контакте с внутренней поверхностью трубы 1 по всему периметру стыка 5, препятствуя образованию растягивающих остаточных напряжений в сварном шве и содействуя повышению геометрической точности отверстия трубы 1 в районе сварного шва. После приварки фланца 9 к трубе 1 послед. нюю деформируют деформирующим элементом 3 по всей длине.Угол ос наклона образующей заходного конуса 4 к оси деформирующего...

Номер патента: 1387079

Опубликовано: 07.04.1988

Авторы: Грек, Исаенко, Погиба, Портной, Сажин, Соколов

МПК: H01R 13/646, H01R 24/02

Метки: высокочастотный, соединитель

...электрического контакта корпуса 15. Узел крепления содержит центральный контакт 16, запрессованный в изолированной втулке 17 элемент 18, один конец которого охватывает электропроводную шайбу 19 по периметру и зажат между электропроводной шайбой 19 и корпусом приборной части. Концентрически расположенная элек.тропроводная шайба 19 и изолированная втулка 17 образуют втулку узла крепления контактаЭлемент 18 выполнен в виде плоского прямоугольного лепестка. Шайба 19 прижимается и удерживается завальцовкой буртика корпуса 15. Для исключения возможногО обруба элемента18 при завальцовке он выведен междушайбой 19 и втулкой 17. Охват элементом 8 шайбы 19 и его прижим к буртику корпуса 15 создает надежный электрический контакт.В работе...

Номер патента: 1381527

Опубликовано: 15.03.1988

Авторы: Гладун, Исаенко, Самчинский, Шаров

МПК: G06F 13/10

Метки: аппарат, вывода, информации, телеграфный

...т.е. каждому разряду поля выходных сигналов ставится в соответствие определенный выходной сигнал блока 5.Устройство работает следующим образом.В исходном состоянии все регистры обнулены (для упрощения цепи сброса они не показаны). 30Работа устройства осуществляется в режимах Работа, Проверка и Контроль.Наличие режимов Работа или Г 1 роверка определяется положением переключателя 24.Начало режима Контроль определяется сигналом на входе 15.В режиме Работа и при отсутствии режима Контроль осуществляется регистрация на телеграфном аппаратеО информации, поступаюцей из ЭВМ. При этом в зависимости от сигналов на выходе регистра 22 может производиться преобразование 40 поступающей информации с последуюгцей регистрацией или регистрация...

Номер патента: 1377857

Опубликовано: 28.02.1988

Авторы: Ерасова, Исаенко, Самчинский, Шаров

МПК: G06F 11/00

Метки: имитатор, канала

...проверкиосуществляется ее контроль, а при необходимости, и контроль данных путемсчитывания управляющих слов и данных4на элементы 46 индикации пульта 12из блоков 6 и 5 через регистры 9 и 8.Собственно проверка ПУ осуществляется в режиме Контроль ПУ. При этомблок 3 выбирает из блока 6 в регистр9 первое управляющее слово и вводитв ПУ последовательность сигналов начальной выборки, в процессе которойчерез блок. 2 в периферийчое устройство поступают байты адреса и кодаоперации из регистра 9, а из ПУ вблок 2 поступают байты адреса и состояния. Блок 2 сравнивает адрес, поступающий от ПУ и заданный в управляющем слове, и анализирует байт состояния. Если байт состояния не содержит указателей сбоя, то блок 3 организует обмен данными с ПУ, На...

Номер патента: 1369886

Опубликовано: 30.01.1988

Авторы: Аввакумов, Буряк, Исаенко, Седуш, Сидоров, Сопилкин

МПК: B25B 29/02

Метки: затяжки, резьбовых, соединений

...предлагаемое устройство для затяжки резьбовых соединений, общий вид.Устройство для затяжки резьбовыхсоединений содержит П-образную стойку 1 с центральным отверстием 2, муфту 3 для взаимодействия с удлиненнымрезьбовым концом 4 затягиваемогорезьбового соединения и силовой орган, кинематически связанный с муфтой 3. Силовой орган выполнен в видетяги 5 с резьбовыми .концами, один изкбторых соединен с муфтой 3, гайки 6,установленной на свободном резьбовомконце тяги 5 и взаимодействующей торцом со стойкой 1, и охватывающего тягу 5 кОльцевого нагревательного элемента 7, В стойке 1 закреплено измерительное устройство 8, при помощикоторого контролируется удлинениестержня 9 затягиваемого резьбовогосоединения,Устройство для затяжки...

Номер патента: 1363283

Опубликовано: 30.12.1987

Авторы: Исаенко, Самчинский, Смертыга, Шаров

МПК: G08C 19/16

Метки: временной, информации, передачи

...установочного триггера 13, который устанавливается в единичное состояние. При этом на другой вход триггера 13 поступают импульсы высокой частоты с выхода генератора 3 импульсов, под воздействием которых установочный триггер 13 устанавливается в нулевое состояние. Сформированный положительный импульс с соответствующего выхода установочного триггера 13 через первый элемент И 14 и элемент ИЛИ 11 поступает на выход дополнительного коммутатора 5 вместо пропавшего импульса частотой 1 Гц, после чего последующие импульсы частотой 1 Гц поступают с дублирующего выхода делителя 4 частоты через второй элемент И 15 и элемент ИЛИ 17, так как на другие входы второго 15 и первого 14 элементов И поступает логический сигнал "1" с соответствующего...

Номер патента: 1338807

Опубликовано: 23.09.1987

Авторы: Исаенко, Мельниченко

МПК: A01G 17/00

Метки: виноградного, обрезки, растения

...при заданной системе агротехники, обеспечивающей получение наиболее высокого урожая необходимого качества и развитие растений с сохранением их высокой продуктивности в последующие годы;доля неповрежденных глазков; доля поврежденных (с погибающей центральной почкой) глазков;доля не развивающихся в побеги живых глазков ввиду различных биологических и механических причин;отношение продуктивности (урожайности) побегов, развившихся из замещающих почек к продуктивности (урожайности) побегов, развившихся из центральных почек глазка; коэффициент плодоношения (по многолетним данным) побегов развившихся из центральных почек глазка;фактический коэффициент плодоношения центральных почек глазка (из которых разовьют338807ся побеги после...

Номер патента: 1332005

Опубликовано: 23.08.1987

Авторы: Белинский, Исаенко

МПК: E21B 47/00

Метки: прибора, прижимное, скважинного

...прибора, вызванной наклономоси скважины. При упоре корпуса 1рычагом 2 к стенке скважины (не показано) шток 3 останавливается. В связи с тем, что жесткость рычага 2,вызванная значительным прижимным усилием, значительная, а деформация пружины 18 незначительная, через короткий промежуток времени усилие на штоке 3 значительно возрастает за счетвозрастающего момента двигателя 4 идинамического момента маховика 8, величина которого приложена к валу 9через шестерни 12, 1 и 10 и зависитот накопленной к моменту прижима кинетической энергии его массы, величины рабочей деформации и жесткостипружины 8.Разжатие корпуса 1 осуществляетсяпутем выключения (срабатывания) муфты 14, реверсирования электродвигателя 4 в такой же последовательности,как и...

Номер патента: 1330546

Опубликовано: 15.08.1987

Авторы: Димитров, Исаенко, Семенов

МПК: G01N 29/04

Метки: ультразвуковой

...сопротивления материала демпфера, а толшиЯна выбрана кратной (2 п + 1)где Я - длина волны ультразвука в материале держателя, снабжен установоЧным кольцом, выполненным с посадочной площадкой под пьезоэлемент ис посадочными пазами для держателя. Кроме того, установочное кольцо выполнено иэ диэлектрического материала, волновое сопротивление и коэффициент линейного расширения которого выбираются равными соответственно волновому сопротивлению и коэффициенту линейного расширения материала демпфера.На фиг. изображен ультразвуковбй преобразователь, разрез; на фиг,2 - разрез А-А на фиг.1.Ультразвуковой преобразователь содержит корпус 1, держатель 2, пьезоэлемент 3, установочное кольцо 4 с посадочной площадкой 5 под пьезоэлемент и посадочными...

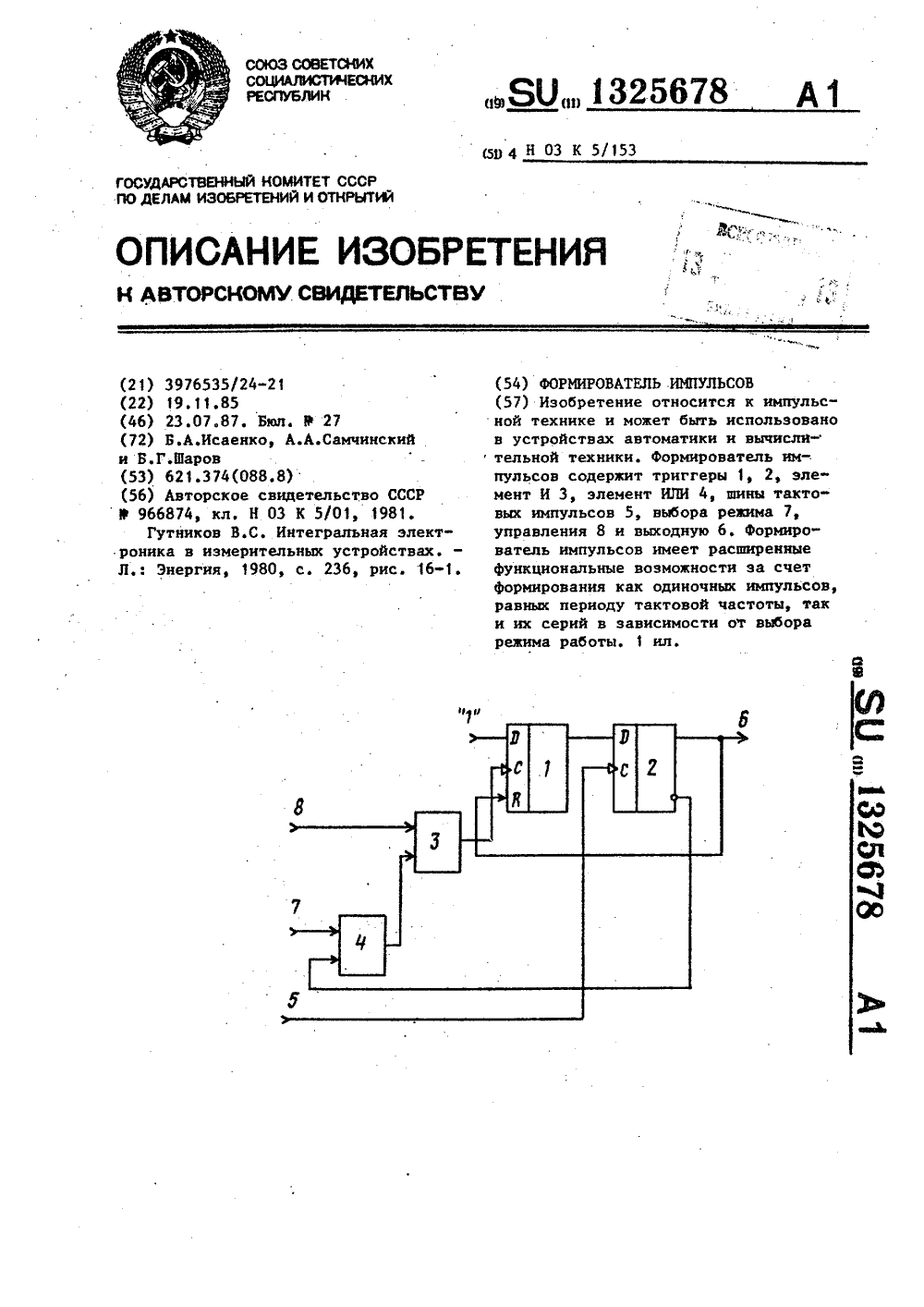

Номер патента: 1325678

Опубликовано: 23.07.1987

Авторы: Исаенко, Самчинский, Шаров

МПК: H03K 5/153

Метки: импульсов, формирователь

...по шине 8 через элемент 3 поступает на С-нход триггера 1 и фроцтом устанавливает его в единичное50состояние. Единичный уровень с выходатриггера 1 поступает на 0-вход триггера 2, в результате чего последнийустанавливается н единичное состояниепо Фронту ближайшего целого тактово 55го импульса. Сигнал нулевого уровняс инверсного выхода триггера 2 сбрасывает н нулевое состояние триггер 1по К-входу, Нулевой уровень с его пы По фронту импульса с инверсного выхода триггера 2 сбрасывается триг" гер 1, а на время присутствия этого импульса снимается единичный уровень с С-входа триггера 1 (за счет наличия нулевого уровня на перном входе эле" мента 3). ПО спаду импульса с инверсного выхода триггера 2 снимается сигнал сброса с К-нхода...

Номер патента: 1322122

Опубликовано: 07.07.1987

Авторы: Альтерман, Билик, Исаенко, Овчинников, Сажин, Сирый

МПК: G01N 3/56

Метки: износ, испытания, трение

...осква Ж, Рау одписно ета СССР ВНИИПИпо13035,ыт наб.,Проиэво ическое предприятие, г. Ужгород, ул, Проектнаа ен л 13221Изобретение относится к испытательной технике, в частнос.ти к установкам для триботехнических испытаний ультразвуковых преобразователей,Цель изобретения - приближение к условиям эксплуатации ультразвукового преобразователя путем придания ему дополнительного движения по криволинейной траектории.На фиг, 1 приведена принципиаль ная схема установки, на фиг. 2 - то же, вид сверху.Установка содержит корпус 1, на котором размещен привод 2 вращения и контробразец 3, кинематически свя занный с приводом вращения, Узел 4 нагружения установлен на корпусе 1 и предназначен для прижатия образца 5, закрепленного в держателе 6, к...

Номер патента: 1320778

Опубликовано: 30.06.1987

Авторы: Воинов, Исаенко, Кругликов, Ледовской

МПК: G01R 31/3177

Метки: блоков, цифровых

...воздействии,щ Таким образом, измеряя значениеинтегральной мощности инфранизкочастотных флуктуаций тока, питающегодиагностируемую цифровую систему,дляданного. состояния после их воздействия и сравнивая ее с эталонным значением соответствующего уровню низкочастотных флуктуаций тока, питающегонадежную систему в том же соСтоянии,можно сделать вывод о потенциальнойнадежности контролируемой цифровойсистемы.Следовательно, для контролируемой цифровой системы, в которой возникновение отказа в период заданного55 интервала времени потенциально неожидается, должно выполняться условиеФормула изобретения Составитель И. ПомякшеваТехред В.Кадар Корректор А. Обручарэ Редактор Е. Копча Заказ 2657/50 Тираж 730 Подписное ВНИИПИ Государственного...

Номер патента: 1310823

Опубликовано: 15.05.1987

Авторы: Ерасова, Исаенко, Самчинский, Шаров

МПК: G06F 11/00

Метки: имитатор, канала

...Выход мультиплексора 19 подключен к младшему адресному входу ПЗУ 20, на остальные адресные входы которого подаются сигналы с выходного регистра 21 (фиг,3).В каждом состоянии автомата, которому соответствует выбранная ячейка ПЗУ 20, на адресный младший вход подключается одна из шин входных сигналов блока 3. Выбор подключаемой шины производится в поле формата микрокоманды.Формат микрокоманды представлен ниже, 7 1310823где АМК -УПР -поле адреса следующеймик р оком анды; 5поле адреса подключаемоговхода мультиплексора 19;поле выходных сигналовблока 3. 10Если на выбранной шине.присутствует входной сигнал (т.е, 1), то автомат переходит в состояние, в младшем разряде которого присутствует единица, Если на выбранной шине от сутствует...

Номер патента: 1307462

Опубликовано: 30.04.1987

Авторы: Ерасова, Исаенко, Самчинский, Шаров

МПК: G06F 13/24

Метки: абонентом, сопряжения, эвм

...информации в ЭВМ в ВУ, Обмен с ВУ производится байтами, а с ОЗУ словами,например по 4 байта,При выполнении операции записи наВУ информация из регистра 23 поступает в регистр 29, оттуда через коммутатор побайтно на ВУ. При считыванииинформация побайтно принимается нарегистр 32, а после накопления полЮного слова (4 байта), переписываетсяв регистр 24, а затем в ОЗУ. Регистры 30 и 31 служат соответственно дляхранения НВУ и КОП, НВУ и КОП поступают из регистра 4 через шину 39блока 3. Регистр 33 предназначен дляФормирования управляющих сигналовустройства, а регистр 34 - дляприема и задержки управляющих сигналов абонентов. Задержки необходимы для надежного приема сигналов наинформационных шинах,шие разряды - с выхода поля адреса перехода,...

Номер патента: 1305697

Опубликовано: 23.04.1987

Авторы: Ерасова, Исаенко, Самчинский, Шаров

МПК: G06F 13/12

Метки: адаптер, канал-канал

...по сигналам узлов 8. Буферный регистр 11 осуществляет прием, хранение и передачу в канал байтов команд и данных. Передача данных через регистр 4 осуществляется только в режимах, при которых не используются узлы 22 буферной памяти.697 4 Блок 12 осуществляет сравнение кодов команд, поступивших из первого и второго каналов. Блок 13 представляет собой тумблерный регистр, задающий пять режимов работы: "Монопольный", "Мультиплексный", "Одна память, Две памяти ,Расширенная память". Узлы 22 буферной памяти слуи выдачи в жат для приема, храненияканал байтов данных,Адаптер канал - каналпяти режимах, задаваемыхВ режимах "Монопольный,плексный, Одна память"мяти" адаптер работает таи известный адаптер.В режиме Расширеннаяпредлагаемый адаптер...

Номер патента: 1305276

Опубликовано: 23.04.1987

Авторы: Гузь, Илюхин, Исаенко, Кладити

МПК: E04B 1/40, E04B 1/41

Метки: анкер, детали, закладной

...ф ных железобетонных изделий, а затем их концы отрезают и обрезки используют для изготовления анкеров закладных деталей. Головки могут быть также выполнены в виде анкерных шайб 10, 45 приваренных к концам проволок. В качестве анкерных шайб могут быть использованы отходы штамповочного производства или отходы от пробивки монтажных отверстий в металлоконструкци О ях. струкции пучки проволок являются анкерными элементами закладной детали.При различной длине проволок в пучкеих анкерные головки последовательно смещены и тем самым образуют болееразвитую рифленую анкерную поверхность. В пучках веерообразной, параболоидной и эллипсоидной форм сцепление с бетоном повышается за счетпроникновения бетона в пространствомежду проволоками, а...

Номер патента: 1304029

Опубликовано: 15.04.1987

Авторы: Исаенко, Самчинский, Сенников, Смук, Шаров

МПК: G06F 12/00

Метки: памятью, сопряжения

...элементов И 8 группы формируются сигналы, поступающие через коммутатор 11 на входы элементов И 13 группы. В соответствии с сигналами, поступающими с выходов элементов И 13 группы, осуществляется установка соответствующих тригге- О ров 14 группы. Сигналами с инверсных выходов соответствующих тригге. ров 14 группы осуществляется отключение соответствующих входов 1 устройства и всех остальных входов 1 устройства, имеющих меньший приоритет, установленный в соответствии с сигналами на входах 2. Тем самым запись информации, поступающей с входов 1 на входы регистра 17 в 20 течение времени передачи информации с выходов 23 устройства, осуществляется только при поступлении сигналов на входы 1 устройства, имеющих больший приоритет по...

Номер патента: 1298872

Опубликовано: 23.03.1987

Авторы: Исаенко, Самчинский, Шаров

МПК: H03K 5/135

Метки: синхронизации, тактовой

...от С-входа триггера и подключение к этому входу шины 5. Одновременно на Р-вход триггера 1 поступает "Лог, О" с инверсноговыхода триггера 1.По переднему фронту очередноготактового сигнала, поступающего пошине 5, триггер 2 устанавливается вединичное состояние, а триггер 1сбрасывается в исходное нулевое состояние, На выходе триггера 2 форми 5 10 15 20 г 5 30 35 40 45 руется выходной сигнал, поступающийна шину 4 (фиг.2 д), По сигналам, поступающим с прямого и инверсного выходов триггера 1, осуществляется отключение шины 5 и подключение шины6 к С-входу триггера 1,При отсутствии поступления следующего управляющего сигнала на шине 6за период следования тактовых сигналов по переднему фронту следующеготактового сигнала по шине 5 триггер2...

Номер патента: 1293837

Опубликовано: 28.02.1987

Авторы: Исаенко, Самчинский, Шаров

МПК: H03K 21/02

Метки: реверсивным, счетчиком

...и формирование сигнала нашине счета заканчивается. Если за интервал времени между окончанием текущего сигнала на шине 1 и началом следующего сигнала на этой же шине по шине 2 не поступил ни один сигнал, то к моменту поступления следующего сигнала по шине 1 триггер 5 находится в единичном состоянии, и по переднему фронту поступившего сигнала подтверждается состояние триггера 5, Дальнейшая работа устройства аналогична выше описанному.Если за интервал времени между окончанием текущего сигнала на шине 1 и началом следующего сигнала на этой же шине по шине 2 поступил сигнал, то к моменту поступления следующего сигнала триггер 5 находится в исходном состоянии и работа устройства осуществляется аналогично вьппе описанному.По...

Номер патента: 1293735

Опубликовано: 28.02.1987

Авторы: Гладун, Исаенко, Самчинский, Шаров

МПК: G06F 13/10

Метки: аппарат, вывода, информации, телеграфный

...подключен= ная к шинам 12, вводит последовательность сигналов начальной выборки, во время которой в блок 1 поступает адрес, а после опознания адреса как своего в устройство поступает код команды.Код поступившей команды через блок 1 поступает на вход шифратора 17. Если приняться команда связана с 10 передачей данных, то на его выходе формируются сигналы, определяющие режим преобразования, которые записываются в регистр 18, Сигналы с выхода регистра 18 поступают на вхо. ды коммутатора 16, При этом, в зависимости от кода принятой команды, на информационные входы регистра 7 через коммутатор 16 подключаются либо выходы входного регистра 2 (при 20 передаче информации без преобразования), либо выходы шифратора 15 (при передаче информации с...

Номер патента: 1292898

Опубликовано: 28.02.1987

Авторы: Гаркуша, Емельянова, Исаенко, Мельник, Потапенко

МПК: B21J 13/02, B30B 15/02

Метки: демонтажа, крупногабаритных, монтажа, устройства, штампов

...балке 3 привод 10 перемещения траверсы 8, приэтом обе группы подвижных упороввместе с приводами их перемещениярасположены на траверсе 8, Полумат,рицы 11, стянутые бандажным кольцом12, перемещаются с помощью подвижно-,го стола 13, размещенного на основании 1,Устройство работает следующим образом.В исходном положении траверса 8находится вверху под балкой 3, аупоры 4 разведены, Полуматрицы 11,стянутые бандажным кольцом 12, подаются в устройство на столе 13, который фиксируется по центру траверсы 8, Траверса 8 опускается приводом10 до высоты, на которой впадина упоров 4 находится на уровне бандажногокольца 12. Затем приводом 6 упоры4 сводятся до фиксации бандажногокольца 12 во впадинах упоров 4. После этого с помощью привода 7...

Номер патента: 1287160

Опубликовано: 30.01.1987

Авторы: Ерасова, Исаенко, Николаева, Самчинский, Тафель, Шаров

МПК: G06F 11/00, G06N 1/00

Метки: имитатор, канала

...поле адреса ПЗУ представляет комбинацию 0011, поле адреса входного мульти плексора - 0101.Если на пятом входе мультиплексора присутствует входной сигнал (т.е. логическая "1"), то переход осуществляется по адресу 00111, если 40 входной сигнал отсутствует, то переход осуществляется по адресу ОС 110. Аналогично реализуются все остальные условные переходы.Для Формирования выходных сигна лов блока 3 используется горизонтальное микропрограммирование, т.е. каждому разряду поля выходных сигналов микрокоманды ставится в соотвенствие определенный выходной сигнал. 50В блоке 2 усилители-передатчики 20 и 23 предназначены для усиления сигналов, передаваемых и ПУ, а усилители-приемники 21 и 22 предназначены для усиления сигналов, принимаемых от...

Номер патента: 1286380

Опубликовано: 30.01.1987

Авторы: Бурылев, Векшин, Исаенко, Мойсов, Хохлов

МПК: B23K 35/36

Метки: порошковой, проволоки, состав, шихты

...прсдлягясмяя совокуп.45 ность признаков по сравнецио с 1)ротот)- пом обеспечивает достижение положительного эффекта, закл)очающсгося в поын)Рнии стойкости металла шва к порообр;:30- вацию и возможности сварки порошковой проволокой на переменном токе.С ИСПОЛЬЗОВЯНИСМ ВярИс)Т 013 СОСтявс 3 предлагаемой шихты )юрошковой проволоки по обычной технологии были обработя) ы компоненты шихты и путем смешения их 8 течение 3 ч приготовлены 6 смесей ингредиентов. Засыпку шихты на волочильцых ста цах производили в стальную ленту марки 08 кп с размерами сечения 0,3 12 мм.Прово,п)кя в количестве 0,6 т была пзготовлс 3 Я ДР)ямстрох) 2,) мм ОдцоззГибн(53 КОнСТРМКЦПИ С КозффР 1 ЦЕЦ:ОХ) ЗЯПОЛСс 1 ИЯ 27+2%.В кячссГцс Оксида рсдкс)зсмсльнОГО м(. - ТЗЛГ)Я...

Номер патента: 1285581

Опубликовано: 23.01.1987

Авторы: Исаенко, Самчинский, Шаров

МПК: H03K 5/153

Метки: импульсов, синхронизации

...для синхронизации импульсов работает следующим образом,Счетчик 3 импульсов представляет собой последовательно соединенные двоично-десятичные счетчики, С первого выхода счетчика 3 импульсов насчетный вход триггера 1 поступаютимпульсы (фиг. 2 а), частота которых равна частоте импульсов, поступающих на шину 8 синхронизации(фиг, 2 6).С приходом каждого импульса насчетный вход триггера 1 на его прямом (фиг, 2 в) и инверсном (фиг.2 г)выходах формируются импульсы, длительность которых задается счетчиком 4 импульсов и импульсами с второго выхода счетчиков 3 импульсов,С приходом импульса от счетчика3 импульсов устанавливается триггер 1 и через открытый элемент И 5(фиг. 2 д) на счетный вход счетчика4 импульсов поступают...

Номер патента: 1285410

Опубликовано: 23.01.1987

Авторы: Воинов, Исаенко, Кругликов, Ледовской

МПК: G01R 31/12

Метки: изоляции, испытания, многослойных, проволочных, резисторов

...гармонического сигнала, фильтр 5.верхних частот,.предварительный полосовой усилитель 6, усилитель 7,квадратичный детектор 8, индикатор9, первую 1 О и вторую 11 клеммы дляподключения испытуемого резистора,Первые и вторые выходные выводы генератора 2 постоянного тока, генератора 4 гармонического сигнала и первый и второй входные выводы фильтра 5 верхних частот соединены соответственно с первой 10 и второй 11клеммами для подключения испытуемого резистора, выход фильтра 5 верхних частот соединен с входом Йредварительного полосового усилителя.6,выход которого соединен с входом 30усилителя 7, выход которого соединенс входом квадратичного детектора 8,выход которого соединен с входом индикатора 9, при этом выход реле 3времени соединен с...

Номер патента: 1280633

Опубликовано: 30.12.1986

Авторы: Ерасова, Исаенко, Самчинский, Тафель, Шаров

МПК: G06F 11/36, G06N 1/00

Метки: имитатор, канала

...которого представлен на фиг,5. Мульти плексор 23 предназначен для реализации условных переходов. Постоянная память 24 (ПЗУ) служит для хранения набора микрокоманд. Выходной регистр 25 предназначен для устранения разброса времени выборки различных адресных разрядов ПЗУ.Информационные входы мультиплексора 23 соединены с шинами входных сиг налов блока 3, т.е. сигналов, по которым осуществляются переходы из одного состояния в другое. Выход мультиплексора 23 подключен к младшему адресному входу ПЗУ 24, на остальныеадресные входы которого подаются сиг налы с выходного регистра 25.В каждом состоянии автомата, которому соответствует выбранная ячейка ПЗУ 24, на адресный младший вход подключается одна из шин входных сиг налов блбка 3. Выбор...

Номер патента: 1273181

Опубликовано: 30.11.1986

Авторы: Гитис, Димитров, Исаенко, Лобанов, Лончак, Пырков

МПК: B06B 1/06

Метки: ультразвуковой

...образующим секционированный демпфер плоским держателем, на одном из оснований которого закреплены электрические выводы, а на другом - пьезоэлемент, прикрепленный перпендикулярно к боковой поверхности держателя35 и таким образом, что его акустическая ось лежиг в плоскости, проходящей через середину оснований держателя, волновое сопротивление которого40 выбрано в несколько раз больше волнового сопротивления материала демпфера, а толщина выбрана кратной где 3 - длина волны ультразвука. в материале держателя; На фиг.1 показан ультразвуковойпреобразователь; на фиг.2 - то же,вид в плане,Преобразователь содержит корпус 1,держатель 2, пьезоэлемент 3, закрепленный на основании 4 держателя 2,звукогасящий демпфер 5, расположенный по обе сторонь...

Номер патента: 1268240

Опубликовано: 07.11.1986

Авторы: Букасев, Васин, Гольберг, Исаенко, Колесников, Кричевский, Мягков, Поклонов, Пыхов, Федоринин, Фролова

МПК: B21C 37/08

Метки: диаметра, малого, производства, сварных, труб

...дальнейшему холодному переделу, внутрений грат необходимо удалять.Е.Ееыю изобретения является новь: шецие качества очистки от грата внутренней поверхности трубы.На фиг. 1 изображена схема установки, для осуществления предложеццого способа; ца фиг. 2 - углы заточки рсзца.На трубосварочном стане формуют и сваривают трубу 1, а затем срезак)т с иее внутренний грат 2 резцом 3. При этом заточка резца обеспечивает его нзиравле;ое еремецеиие в зону фиксированного иоткз илз лени 4, направлеццого вдоль Оси трубы с помощью горелки 5.Пример. На трубоэлектросварочцом стане после сварки трубы диаметром 76(3,5 мм срезаот внутренний продольный грат. Срезание грата осу)цествляют на расстоянии 200 - 250 мм за точкой схождения кромок 1 зоцы сварки) с...

Номер патента: 1262671

Опубликовано: 07.10.1986

Авторы: Виноградов, Исаенко

МПК: H02M 7/72

Метки: отладки, преобразователя

...и первым 4 и вторым 5 индивидуальным тиристорам путем подачи 35 однофазиого испытательного напряжения соответственно на выводы 9,1 или 2. При подаче напряжения на выводы 1 или 2 проверяют распределение напряжения соответственно на первых 40 4 и вторых 5 индивидуальных тиристорах в катодной и анодной группах.Отладку на первом дополнительном этапе осуществляют после отключения перемычек, соединения в каждом плече 45 выводов 8 и 1 О, 9 и 11, включения приборов для измерения тока в резисторные и резнсторно-конденсаторные цепочки, присоединения выводов 1 и 2 трансформатора к соответствую щим входам преобразователя, включения его в работу на повышенном напряжении путем подачи рабочего напряжения.на трансформатор и включения системы...
