H05B — Электрический нагрев; устройства электрического освещения, не отнесенные к другим классам

Номер патента: 811511

Опубликовано: 07.03.1981

Авторы: Деревянко, Коновальченко, Мешков, Шаповалов

МПК: H05B 7/148

Метки: автоматический, мощностидуговой, регулятор, электропечи

...фазной цепи питания электрода, второй асинхронный двигатель 4 с полым ротором установлен 25 на общем валу 5 с двигателем 1 и подключен через двухпозиционный ключ 6 на фазное напряжение электропечи.В цепь управления двигателем 4 вклюн двухпозиционный ключ 6, подвижный ЗО нтакт 7 которого соединен с автотранс3форматором 2, а два его размыкающих контакта 8 соединены соответственно с двигателем 4 и переключателем ступеней 9. При этом дв атель 4 через замыкающие контакты 10 ключа 6 дополнительно подключен к независимому источнику питания 11,Когда ток и напряжение регулируемой фазы равны заданным значениям, двигатели 1 и 4 развивают равные по величине и противоположные по направлению моменты, и вал 5 неподвижен, При отклонении тока или...

Номер патента: 811512

Опубликовано: 07.03.1981

Авторы: Книжник, Шехтман, Шур

МПК: H05B 37/00

Метки: линий, опорвоздушных, светоограждения, электропередачи

...тока промышленной частоты, причем дроссели включены между лампами и выводами для подключения к грозозащитному тросу, один из которых через фильтр тока промышленной частоты соединен с выводом для подключения к опоре, соединенным с одним из полюсов выпрямителя, другой полюс которого подключен к точке соединения дросселя с лампами освещения.На чертеже представлена принципиальная электрическая схема устройства. Устроиство содержит заземленные опоры 1 ВЛ, грозозащитный трос 2, изолированный от опор 1 с помощью изоляторов 3 и соединенный с соседними участками троса конденсаторами 4, дроссели 5, разрядники б и фильтр 7 тока промышленной частоты, выпрямитель 8 и лампы 9 и 10 освещения, подключенные к концам грозозащитного троса 2 и к опорам 1,/-...

Номер патента: 811513

Опубликовано: 07.03.1981

Авторы: Григорьев, Корчевенко, Сазанов

МПК: H05B 41/23

Метки: зажигания, ксеноновойлампы

...чертеже представлена принципиальная электрическая схема устройства.Устройство содержит основной источник 1 постоянного напряжения, подключенный через балластное сопротивление 2 и разделительный диод 3 к аноду лампы 4, катод которой подключен к вторичной обмотке импульсного трансформатора 5, первичная обмотка которого подключена к выходу блока 6 поджига, состоящего из разрядника 7, конденсатора 8, импульсного трансформатора 9, тиристора 10, конденсатора 11 и резистора 12, соединенного с выходом вспомогательного источника 13 напряжения, соединенного выходом через резистор 14 с анодом лампы 4 и с входом параметрического стабилизатора, состоящего из резистора 15 и стабилитрона 16, подключенного выходом к входу времязадающего КС- элемента,...

Номер патента: 811514

Опубликовано: 07.03.1981

Авторы: Калашников, Китаев

МПК: H05B 41/23

Метки: люминесцентнойлампы, питания

...подключения к нитям накала люми несцентной лампы, выпрямители выполненыв виде однофазных диодных мостов и включены последовательно со стартером, а диагоналями выпрямленного тока - к выводам для подключения нитей накала люминесцентной лампы.На чертеже представлена электрическая схема устройства.Устройство содержит дроссель 1, два выпрямительных моста 2, нити 3 накала люминесцентной лампы 4 и стартер 5. Каждый выпрямительный мост содержит четыре диода (6 - 9), Выходы мостов 2 подключены к нитям 3 накала лампы 4. Дроссель 1, вход первого моста 2, стартер 5 и вход второго моста 2 соединены последовательно и подключены к питающему переменному напряжению.Устройство работает следующим образом,В пусковом режиме стартер 5 замыкает цепь...

Номер патента: 813825

Опубликовано: 15.03.1981

Авторы: Ахметов, Басенков, Виноградов, Кудрин, Мазаев, Суров, Чириков, Чудновский

МПК: H05B 6/06

Метки: индукционная, методическая, нагрева-тельная

...19 и 20 задатчиков температуры. Программные задатчики 14, 15 и 16 предназначены для автоматического задания температуры в переходных и дежурных режимах нагрева. Ручной задатчик предназначен для задания стационарных режимов нагрева. Дискриминатор уровня сигнала из двух 25 сигналов пропускает на выход большее по абсолютному значению напряжение (сигнал). В стацмонарном режиме работы напряжение ручного задатчика настраивается таким образом, что оно всегда больше по абсолютному значению, чем напряжение на выходе программного задатчика. В переходных и дежурных режимах напряжение на выходе программного задатчика больше, чем ручного.Датчик 8 через схему 24 размножения сигналов обеспечивает подачу сигнала, пропорционального температуре...

Номер патента: 813826

Опубликовано: 15.03.1981

Автор: Тюрин

МПК: H05B 6/64

Метки: диэлектрических, нагре-ba, сверхвысокочастотный

...в камерах от первой до п-ой изменяют по экспоненциальному закону,Предлагаемый сверхвысокочастотныйспособ нагрева диэлектрических материалов заключается в следующем,Обрабатываемый материал, размещенный в контейнерах, а также твердым мате О риалом без контейнеров сообщают непрерывное движение с чередованием линейного перемещения при входе и при переходах из одной камеры в другую с движением по окружности в зонах нагрева в пределах 300, Таким образом создают петлеобразное движение контейнеров или диэлектрических материалов, при котором происходит выравнивание нагрева за счет прохождения максимумов и минимумов напряженности поля. Поле ни при каких уср ловиях не бывает абсолютно равномерным.Кроме того, при переходах из одной камеры в...

Номер патента: 813827

Опубликовано: 15.03.1981

Авторы: Асоянц, Барабаш, Бизик, Голомазов, Ибрагимов, Сотченко, Фрумин, Черняк

МПК: H05B 7/06

Метки: шлаковойпечи-ванны, электродная

...предназначена для работы в печах с использованием жидких теплоносителей с повышенной вязкостью и температурой расплава до 1300 С.Если рабочая плоскость горизонтальной части электрода будет отстоять на расстоянии а, составляющем менее чем 1/16 1 о ширины в электрода, охлаждение будетслишком интенсивным - температура рабочей плоскости будет ниже температуры размягчения теплоносителя и на рабочей плоскости образуется неэлектропроводная гарниссажная пленка затвердевшего тепло носителя - электроды не смогут работать.Если расстояние а будет превышать 3/4 ширины в горизонтальной части электрода, то эффект охлаждения не скажется; будет происходить перегрев и разрушение рабочей поверхности электрода так же, как и в известных...

Номер патента: 813828

Опубликовано: 15.03.1981

Авторы: Гуттерман, Ильинский, Карапетьян, Лазарев, Ушаков

МПК: H05B 7/12

Метки: ввода, дуговой, отверстиесвода, узел, электрода, электропечи

...через уголок 3 на своде 4, а меньшее основание 5,соединено с подвижным электрододержателем 6 через нажимное кольцо 7 с помощью разъемного кольца 8, размещенного вокруг электрода 9, и жестких тяг 10.Уплотнение электрода в своде дуговой печи осуществляется следующим образом.Выделяющиеся при работе печи пыль и газы через околоэлектродные зазоры свода 4 попадают в замкнутую полость, ограниченную тканевым гофрированным уплотнителем 1, который препятствует выходу печных газов в атмосферу цеха. Высота уплотнителя 1 определяется с учетом величины максимального вертикального перемещения электрода 9. При перемещении электрододержателя 6 вместе с кольцом 8813828 Формула изобретения Составитель 1; РабиновичТехред А. Бойкас Корректор г....

Номер патента: 813829

Опубликовано: 15.03.1981

Авторы: Клыков, Кочергов, Логунова, Репин

МПК: H05B 41/23

Метки: газораз-рядной, зажигания, лампы

...конденсатор 8 заряжается, а конденсатор 10 остается заряженным почти до амплитудного значения с полярностью, противоположной полярности зарядки конденсатора 8. В момент (д (фиг. 2), когда напряжение на входе блока 15 станет равным его напряжению срабатывания, на управляющий электрод тиристора 11 подается отпирающий импульс. При этом в схеме одновременно образуются два колебательных контура. Первый, образованный конденсатором 8, первичной обмоткой 9 импульсного трансформатора 4 и конденсатором 10, имеет собственную частоту, равную= 100-2.00 ко) ру / сс8+ Я где 19 - индуктивность обмотки 9. Второй образованный встречно включенными обмоткамии 16 дросселя 2, параллельно включенными конденсаторами 8 и 10 и сетью (обмотка 9...

Номер патента: 813830

Опубликовано: 15.03.1981

Авторы: Бордачев, Вицинский, Кулаков, Опре

МПК: H05B 41/30

Метки: импульсныхгазоразрядных, ламп, питания

...4 едактор Ю. Петрушка аказ 47/82 ВНИИПИ Госуда по делам из 113035, Москва, Ж илиал ППП Патентходом 8 с корпусом 9 осветителя, При различных режимах работы устройства устанавливают заземление на одном из выводов 4 и 5 или на корпусе осветителя. Блок поджига на чертеже не показан.Устройство работает следующим образом.После включения питания выпрямителя заряжается емкостный накопитель 2 энергии и через дроссель 3 напряжение прикладывается к выводам 4 и 5 лампы и ко входу высокоомного делителя 7 напряжения, который, будучи подключенным выходом 8 к корпусу 9 осветителя, предотвращает самопроизвольные срабатывания лампы 6 в процессе заряда накопителя 2, т.е. от момента подачи команды на заряд накопителя 6 до 1,момента подачи команды...

Номер патента: 815975

Опубликовано: 23.03.1981

Авторы: Махмудов, Смирнов, Шеин

МПК: H05B 6/06

Метки: индукционная, нагревательнаяметодическая

...11 задания времени. Блок 7 нелинейности по току представляет собой усилитель с зоной нечувстви- З 5 тельности, внешняя характеристика которого представлена на фиг. 2. Начало линейной зоны блока 8 нелинейности по температуре может изменяться в зависимости от сигнала на вто О ром входе, подключенного к первому выходу блока 10 выбора режима работы.Выход блока 7 нелинейности по току подключен к инверсному входу сумматора 9, к прямому входу которого 45подключей выход блока 8 нелинейностипо температуре. Выход сумматора 9подключен к цепям управления источника 3 питания. К первому входу логического блока И 12 подключен вы - . ход блока 11 задания времени, а ковторому входу - дискретный выход датчика .5 температуры. Выход логического блока И 12...

Номер патента: 815976

Опубликовано: 23.03.1981

Авторы: Бодажков, Зубер, Коченюк, Кочергин

МПК: H05B 6/36

Метки: индуктор, металлическихзаготовок, нагрева, пластическуюдеформацию

...они эаформованы в футеровку 13, выполненную из теплоиэолиру ющего материала. Так как нижняя пара катушек 9 корректирующей секциииндуктора одновременно является подом, то она дополнительно защищенаслоем жаростойкого и иэносостойкого 20 материала 14, который нанесен непосредственно на футеровку 13. Верхняя пара катушек 9 корректирующейсекции ндуктора связана с приводом2, обеспечивающим ее синхронное сосновной секцией вертикальное поступательное перемещение. Одновременнос этим верхняя и нижняя пары катушек9 снабжены приводом 15, обеспечивающим их синхронное горизонтальноепоступательное перемещение при регулировке зазора между основной икорректирующей секциями индуктора.Катушки 9 корректирующей секции индуктора, образующие пару, и...

Номер патента: 815977

Опубликовано: 23.03.1981

Авторы: Альтшуллер, Еранов

МПК: H05B 6/36

Метки: индукционногонагрева, качения, подшипников

...вершинами.На Фиг. 1 показано предлагаемоеустройство, общий вид; на фиг. 2 - полюсные наконечники.устройство содержит разъемный магнитопровод 1 с подвижный 2 и неподвижным.3 стержнями, обмоткой 4 переменного тока. Стержни снабжены полюсными наконечниками 5 и 6, на которых установлены. кольцевые втулки 7с зигзагообразной формой поверхностей. Кроме того, один из полюсов815977 формула изобретения дид 4 6-6 оставитель О.Щедриехред М. Лоя Редактор Г.Волкова Корректор С.Не аказ 0 Тираж 889 ПИ Государствен о делам изобрет 35, Москва, Жодписного комитета СССРний и открытийРаушская наб., д, 4/5 филиал П атент , г. Ужгород, ул. роектная имеет выступ 8 на который одеваетсяподшипник для нагрева,Устройство работает...

Номер патента: 818030

Опубликовано: 30.03.1981

Авторы: Грязнов, Гутман, Малышев, Мальтер, Невежин, Орлов, Штерман

МПК: H05B 1/02

Метки: нагрева, резистивного

...из них несколько отличаются. После запуска первого нагревателя необходимо уменьшить питающее напряжение из-за того, что скорость его разогрева может значительно превысить допустимую (до 400 град/мин), Снижение напряткения приводит к тому, что остальные нагреватели должны быть прогреты до более высокой температуры, чем первый, а это з ачительно усложняет процесс запуска.Цель изобрет ния - обеспечение возможности автоматического включения в работу нагревателей с )трицательным ТКС и запуска всех параллельно включенных высокотемпературных нагревателей с максимального напряжения.Указанная цсль достигается тем, что в установке последовательно с каждым из резисторов с отрицательным ТКС включен резистор, зашунтированный коммутирующим...

Номер патента: 818031

Опубликовано: 30.03.1981

Авторы: Адырхаев, Бойков, Видин, Пожарский

МПК: H05B 3/60

Метки: сред, текучих, электронагреватель

...намагничивание гранул происходит вдоль длинной оси, так называемой оси легкого намагничивания). В результате взаимодействия полюсов гранул с внешним (приложенным) магнитным полем создается вращающий момент, который стремится сориентировать гранулу длинной осью вдоль силовых линий. Наибольший вращающий момент в грануле действует в члоскости, проходящей через наибольшую ось частицы, совпадающей с направлением оси легкого намагничивания. Величина магнитного момента определяется из выраженияМ=11 86 ь 9,где =мН-сила, действующая на вершинычастиц;л - магнитная масса частицы; 20- напряженность приложенногополя;- длинная ось частицы;- угол между вектором напряженности приложенного поля иО25длиннои осью частицы. Одновременно с магнитным...

Номер патента: 818032

Опубликовано: 30.03.1981

Авторы: Лифсон, Пушкин, Федосеев

МПК: H05B 7/02

Метки: руднотермическая, электропечь

...мощность Р = 1,1 кВт.Тепла, получаемого за счет использования электрических потерь, недостаточно длядостижения необходимой скорости коксования электродной массы, а следовательно,нужно подать дополнительное джоулевотепло от дополнительного источника 7.Для включения дополнительного источника используется напряжение Д 11, котороевоспринимается датчиком 9 и через ключ10 поступает на вход усилителя 11. Таккак величина 1 11 зависит не только от положения зоны спекания, но и от величины тока электрода, то для правильного срабатывания усилителя введен блок 13 коррекции,который в зависимости от величины токаэлектрода меняет уставку на срабатываниеусилителя 11,Коррекция происходит одновременно сизменением задания по току регуляторуэлектрического...

Номер патента: 818033

Опубликовано: 30.03.1981

Авторы: Жилов, Лифсон, Маркин, Мурзагалиев, Пушкин

МПК: H05B 7/09

Метки: внутреннегосостояния, пособ, самомпекающегося, электродаi

...интегратором 13, а затем сравниваются с коэффициентом поглощения скоксованного электрода, определенного в лабораторных условиях с учетом температуры спекания (принимается 400 С) . Полученное значение К =обф/ад поступает в блок 19 определения степени спекания. В этот блок приходит также сигнал К , являющийся выходным по каналу сравнения фактического и заданного времени распространения упругих колебаний в электроде. Он измеряется одновременно с определением коэффициента затухания следующим образом.Электронный счетчик 18 импульсов фиксирует количество меток, поступающих от генератора 17 меток до момента поступления на него сигнала й от временного селектора 9. Полученный результат интегрируется интегратором 14 за определенный промежуток...

Номер патента: 818034

Опубликовано: 30.03.1981

Авторы: Величко, Гасик, Гриншпунт, Дунаев, Кашкуль, Матюшенко

МПК: H05B 7/09

Метки: блоков, длясамообжигающихся, массы, углеро-дистой, электродной, электродов

...вибраций поддерживаютв интервале 1000-30000 колебанийв минуту, а температуру - 100-160 С,Температура, при которой осуществляется непрерывное уплотнениеуглеродистой электродной массы,должна находиться в интервале 100 о160 С Снижение температуры нижео100 С приводит к уменьшению пластичности массы и даже ее затвердеванию, а при повышении температурыболее 160 С может произойти началонежелат льных процессов аиролиэалетучих веществ. Снижение частоты ниже 1000 колебаний/мин не обеспечивает желаемого эффекта, а увеличение частоты выше 30000 колебаний/мин связано струдностями получения таких частот,Вибрационное уплотнение смесиэлектродной массы достигается засчет удаления части пузырьков воз. духа, более компактной укладкитвердых...

Номер патента: 818035

Опубликовано: 30.03.1981

Авторы: Зиньковский, Клесов, Серов, Фролов

МПК: H05B 7/109

Метки: перемещения, перепускасамоспекающегося, электрода

...поэлектроду 5 за счет того, что оностается неподвижным. Неподвижностьэлектрода 5 обеспечивается упоромв его спекшуюся часть трубы 13,зафиксированную в этот момент гидроцилиндром 8, за счет того, что вего верхней полости рабочая жидкостьзапирается гидроаппаратом 7, Послеокончания перепуска электрода 5 привод 4 перемещения электрода соединяется с авторегулятором мощности,а гидроаппарат 7 открывает верхнююполость гидроцилиндра 8, даваявоэможность рабочей жидкости выходить из нее. При этом .одновременноот источника 6 гидропитания подается рабочая жидкость в нижнюю полостьгидроцилиндра 8 и труба 13 поднимается вверх на величину, равнуювеличине произведенного перед этимперепуска электрода 5.Поскольку оребренный нижний конец трубы 13 при этом...

Номер патента: 818036

Опубликовано: 30.03.1981

Автор: Толстогузов

МПК: H05B 7/12

Метки: герметизации, печи, руднотермической, электро-дов

...подводится охлаждающая щеки вода.Чтобы без разгерметизации печи в кольцевой зазор между цилиндрами ввести новую порцию сальниковой набивки, достаточно поднять электрод в среднее положение, с помощью механизмов 22 поднять сухарь 20 в верхнее положение и затем в кольцевой зазор между цилиндрами 17 и 18 ввести новый участок уплотняющегь жгута. Предлагаемая конструкция токоподводящего устройства позволяетповысить надежность работы токоподвода для мощных герметическихэлектропечей и значительно облегчить условия труда при обслуживанииэлектродержателя, В частности сальниковую набивку между герметизирующими цилиндрами можно ввести безполной разгерметизации печи.Повышение надежности герметизао ции свода позволит в максимальнойстепени...

Номер патента: 818037

Опубликовано: 30.03.1981

Авторы: Лифсон, Мурзагалиев, Пушкин, Федосеев

МПК: H05B 7/148

Метки: печью, управленияруднотермической

...логический блок 8 посту-пает также сигнал на коррекцию величины перепуска от контура В коррекции.Известно, что для нормальной эксплуатации самообжигающегося электрода желательно, чтобы зова коксования находилась на оптимальном уровне, Это вызвано тем, что высокое расположение зоны коксования ухудшает электрический контакт между оболочкой электрода и контактной щекой и может привести к возникнове" нию искры между ними, а следовательно, повреждению оболочки электрода и контактной щеки. Кроме того, высокое положение эоны коксования может вызвать затруднения при проведении перепуска из-за деФормации оболочки, Низкое положение эоны коксования может привести к обрывам электрода и вытеканию жидкой электродной массы в печь, а следовательно, к...

Номер патента: 818038

Опубликовано: 30.03.1981

Авторы: Ивакина, Якушев

МПК: H05B 37/02

Метки: освещением

...диод 29включен между катодом тиристора 24и точкой соединения резистора 5 сконтактом 22.Последовательная цепь из тиристорного регулятора 23 и нагрузки 30подсоединена к выводам для подключения к питающей сети переменноготока. Количество таких последовательных цепей при необходимости может быть увеличено и подключено полюбой схеме к однофазной или многофазной сети питания. При этом не, обходимо увеличить число замыкающих контактов реле 20 и размыкающих кон-тактов программного реле 1 временидо количества используемых тиристорных регуляторов.Устройство работает следующимобразом.Напряжение сети через контакты 2,программное реле времени 1 подаетсяна схему выпрямителя 3, с выходакоторого стабилизировачное напряжение поступает на шины...

Номер патента: 818039

Опубликовано: 30.03.1981

Автор: Зайцев

МПК: H05B 41/23

Метки: газоразряднойлампы, питания, постоянного

...полюсу нестабилиэнрованного силовогоисточника 11 питания, орицательныйполюс которого подключен к положительному полюсу стабилизированногосилового источника 1 питания непосредственно и к минусовой шине 5питания через размыкающий контакткоммутатора 12 выходных, цепей силовых источников питания, подключенной через его замыкающий контактк отрицательному полюсу стабилизированного силового источника 1 питания, вход которого подключен квыходу блока 3 управления источникамн питания и к входу коммутатора12,Устройство работает следующимобразом.При подаче питания на выходахблоков 11, 2 н 9 появляется постоянное напряжение. При появлении навыходе блока 9 напряжения подпиткина блок 7 с него поступает сигнал,по которому с блока 7 выдается...

Номер патента: 818507

Опубликовано: 30.03.1981

Автор: Тукаса

МПК: H05B 6/10

Метки: индукционное, нагревательноеустройство

...непрерывной ленты из углеродистой стали в кольцо или путемсборки иэ прямоугольных пластин изуказанного материала или путем пакетирования кольцеобраэных пластин изуглероДистой стали. В качестве материала для кольцевого магнитопровода3 вместо листа углеродистой сталиможет быть использован также листмягкой стали.Индукционное нагревательное устройство согласно второму вариантувыполнения ,фиг. 5) имеет такую конструкцию при которой снаружи егоразмещен закрывающий периферию устройства цилиндрический элемент б изферромагнитного материала, оба конца которого электрически соединеныс двумя концами требуемого участкамом цилиндрическом элементе б между его концами с его внутренней стороны, становится крайне малым по сравнению с источником тока в...

Номер патента: 819987

Опубликовано: 07.04.1981

Авторы: Белоусов, Белоусова, Тиняков, Третьякова

МПК: H05B 3/34

Метки: гибкого, нагревателяс, перфорацией

...дорогостоящей ткани при создании перфорации, необходимость создания нового 1 О раскроя нагревателя для изделий разныхразмеров, а также наличие набора штампов для получения различных по величине перфорируемых отверстий,Целью изобретения является упрошение 15технологии изготовления и уменьшение расхода материала для электронагревателя.Это достигается за счет того, что перфорацию осуществляют после нанесения изоляционных слоев выполнением поперечных надрезов на нагревателе и растягиванием его до заданного размера, который фиксируется горячим прессованием.На фиг, 1 изображена заготовка нагревательного элемента с поперечными раз819987 Формула изобретения ВНИИПИ Филиал ПП Заказ 1149/37 Тираж 8 Патент, г. Ужгород, ул Подписнороектная, 4 резами;...

Номер патента: 819988

Опубликовано: 07.04.1981

Авторы: Васадзе, Джапаридзе, Капелянов, Хуцишвили, Эргемлидзе

МПК: H05B 7/06

Метки: кожух, самообжигающегося, электрода

...с боковыми группами ароматических соединений связующего массы с образованием карбида железа и способствует ранней конденсации образованных при этом углеродньи сеток на свежевосстановленное железо элементов го кожуха,си+ в + с+он,оси+ грега, Ре- па 9Причем ооразующийся пироуглерод Сзаполняет поры и щели, еще более умень819988Формула изобретения Ри Состави гель Е. ПономаревТехред А. Бойкас КТираж 889 ППИ Государственного комитетаделам изобретений и о 1 крытМосква, Ж - 35, Раушская набЛ Патент, г. Ужгород, ул. П Редактор Г. Бельска Заказ14937 рректор В. Синицкаядписное ССР ВНИИпо113035,илиал ПП д. 4/5 ектная,шая переходное электросопротивление. Толщина слоя Ге,Оз в 0,1 - 0,3 мм определяется тем, что слой менее О, мм не обладает...

Номер патента: 824487

Опубликовано: 23.04.1981

Авторы: Коломенский, Максимовский, Перепонов, Полторацкий

МПК: H05B 6/06

Метки: печью, сверхвысоко-частотной

...в печи, и два индикатора состояния готового продукта, причем электроемкостные датчики подключены к соответствующим входам блока программного управления и к соответст вующим индикаторам состояния продук- та На чертеже представлено предлагаемое устройство.з Устройство содержит 5 лок 1 питания, блок 2, программного управления,сверхвысокочастотный (СВЧ) генератор 3, сверхзысокочастотную (СВЧ)печь 4, электроемкостные датчики 5 и О 6 и индикаторы 7 и 8 состояния продукта.Устройство работает следующим образом.До наступления рабочего цикла устанавливается исходная программа. Впроцессе работы печи включается электрремкостный датчик, например датчикнакладного типа, который измеряеттангенс угла диэлектрических потерь О 1 дЮ. По этому параметру...

Номер патента: 824488

Опубликовано: 23.04.1981

Авторы: Дроздов, Колганов

МПК: H05B 7/105

Метки: контактной, прижима, узел, щекик, электроду

...шторках 5 - нажимное кольцо 6. По обе стороны от яажимйого кольца 6 установлены два кривошипно-шатунных механизма 7, 8, которые выполнены, в виде двух рычагов, один иэ которых соединен с кольцом 6, второй - со щекой 4; рычаги соединены между собой осями 9,10, на которые свободно насажены шкивы (звездочки) 11,12 . Узел взаимодействия выполнен в виде гибкой силовой связи 13, например цепи, закрепленной одним концом на нажимном кольце б, и последовательно через шкивы 11,12 соединенной вторым концом со штоком 14 силового цилиндра 15,закрепленно О го на опорном кольце 1. На шток 14 через поршень 16 действуют таревьчатые пружины 17, размещенные в штоковой полости силового цилиндра. Для снятия давления на контактную щеку 25 в поршневую...

Номер патента: 824489

Опубликовано: 23.04.1981

Авторы: Хузмиев, Цветков, Цебоев

МПК: H05B 41/23

Метки: газоразряд-ной, зажигания, лампы

...выключатель 2 к выводам для присоединения к сети переменного тока, а вы ходом подключенный ко входу генератора 3 тактовых импульсов, состоящего из регулируемого сопротивления 4, конденсатора 5, диода б и искрового разрядника 7, и ко входу генератора 5 .8 импульсов поджига, состоящего иэ резистора 9, конденсаторов 10, 11 и трехэлектродного разрядника 12. Выход генератора 3 тактовых импульсов и генератора 8 импульсов поджига/подключены к выводам первичной обмотки импульсного трансформатора 13, вторичная обмотка которого началом подключена к управляющему входу генератора 8 импульсов поджига и к лампе, а концы вторичной обмотки импульс-З ного трансформатора 13 и второй вывод лампы 14 подключены к выводам для присоединения к питающей...

Номер патента: 826569

Опубликовано: 30.04.1981

Авторы: Васильев, Костылев

МПК: H05B 1/02

Метки: 826569

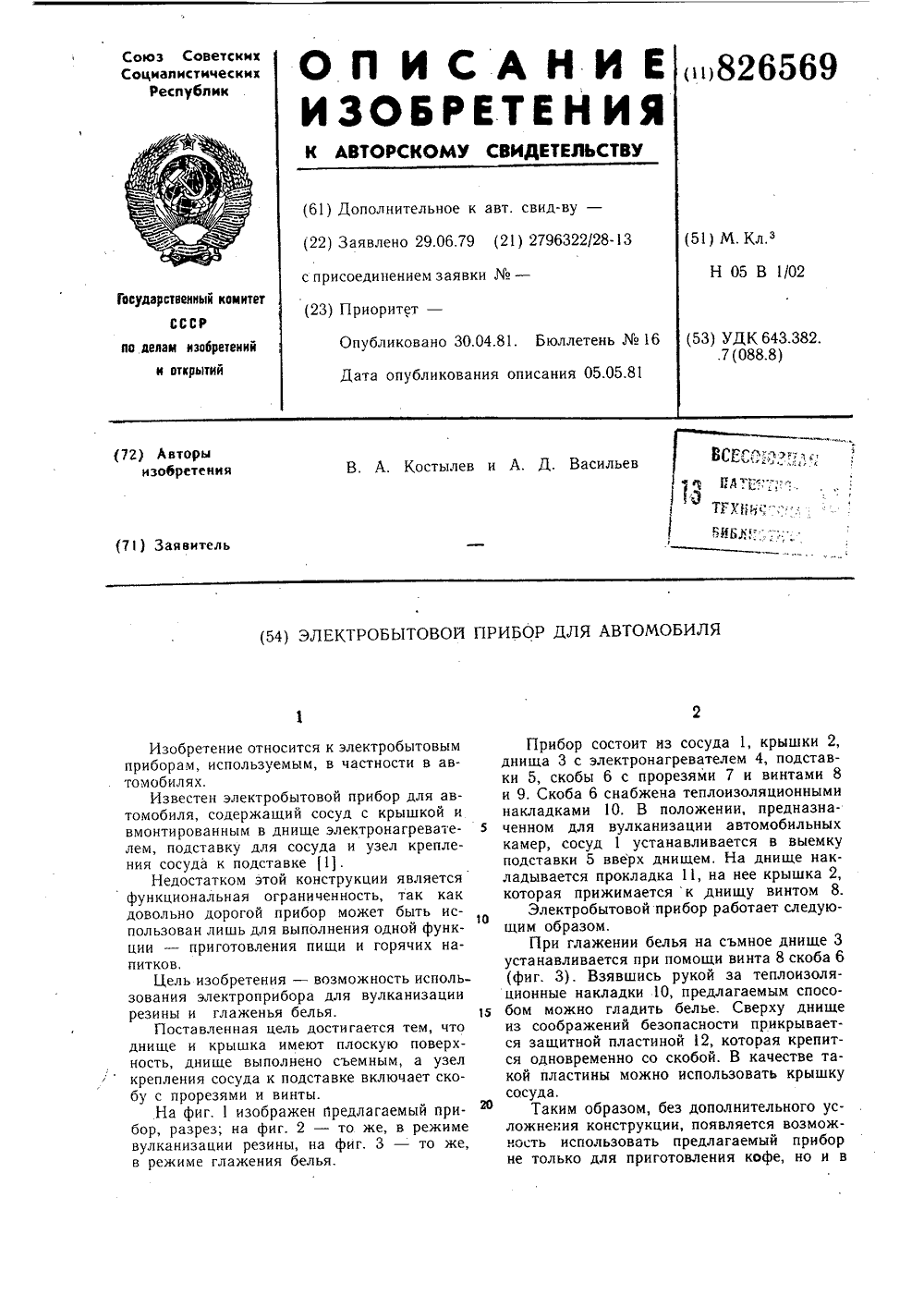

...состоит нз сосуда 1, крышки 2, днища 3 с электронагревателем 4, подставки 5, скобы 6 с прорезями 7 и винтами 8 и 9. Скоба 6 снабжена теплоизоляционными накладками 10. В положении, предназначенном для вулканизации автомобильных камер, сосуд 1 устанавливается в выемку подставки 5 вверх днищем, На днище накладывается прокладка 11, на нее крышка 2, которая прижимается к днищу винтом 8.Электробытовой прибор работает следующим образом.При глажении белья на съмное днище 3 устанавливается при помощи винта 8 скоба 6 (фиг. 3). Взявшись рукой за теплоизоляционные накладки 10, предлагаемым способом можно гладить белье. Сверху днище из соображений безопасности прикрывается защитной пластиной 2, которая крепится одновременно со скобой. В...
