H05B — Электрический нагрев; устройства электрического освещения, не отнесенные к другим классам

Номер патента: 1736014

Опубликовано: 23.05.1992

Авторы: Гасников, Гольдентуллер, Григорьев, Дворецкий, Домнин, Иванов, Кучеренко, Соболь

МПК: H05B 7/10

Метки: дуговой, узел, электродный, электропечи

...рабочий агент, при этом сильфоны 3 растягиваются, преодолевая сопротивление пружин 4, и воздействуют на верхние плечи рычагов 5, которые поворачиваются вокруг осей 6, Контактные щеки 7, подвешенные на тягах 9, поворачиваясь на осях 8, прижимаются к электроду 10. В пространство между электродом О и кожухом 1 подается для технологических целей (улучшение спекания электрода и др.) воздух, который используется также и для охлаждения механизма 2 прижима, При соединений внутренней полости 35 сильфона 3 с атмосферой пружина 4 возвращает механизм 2 прижима в ис 4ходное состояние, сжимая сильфон 3, при этом освобождаются рычаги 5, щеки 7, поворачиваясь вокруг осей 8, отходят от электрода 10.Изобретение позволяет повысить надежность снизить...

Номер патента: 1737761

Опубликовано: 30.05.1992

Авторы: Ланцев, Овсянников

МПК: H05B 3/20

Метки: газа, сжатого, электроподогреватель

...нагревательными элементами в виде пакета пластин, разделенных керамическими изоляторами с образованием между ними зазора для прохода нагреваемой среды, изоляторы со стороны поверхностей корпуса выполнены выступающими за торцы пластин, в пластинах пакета выполнены отверстия, в которых с зазором установлены керамические стержни, а изоляторы выполнены в виде втулок с чередующимися большим и меньшим диаметром, при этом за торцы пластин выступают втулки большего диаметра. При линейном удлинении нагревательных пластин происходит качение на изоляционных втулках по стенке корпуса,На фиг. 1 изображен пластинчатый электроподогреватель сжатого газа, разрез; на фиг. 2 - разрез А - А на фиг, 1. Злектропо,50 догреватель сжатого газа содержит корпус 1...

Номер патента: 1737762

Опубликовано: 30.05.1992

Авторы: Безбородов, Гаврилов, Гильманшин, Метельков

МПК: H05B 3/28

Метки: электронагревателя

...и долговечность, Закрепление витков путем впрессовывания провода резистивного элемента в края слюдопластового основания одновременно с приданием им необходимого фасонного профиля обеспечивает высокую технологичность способа.Нагреватели, изготовляемые по заявленному способу могут работать как в режиме принудительного обдува, так и в режиме свободного конвективного обмена.На фиг. 1 изображено приспособление для изготовления электронагревателя с основанием в виде одной полосы, общий вид; на фиг, 2 - электронагреватель с основанием в виде одной полосы, общий вид; на фиг. 3 - разрез А - А на фиг, 2; на фиг. 4 - приспособление для изготовления электронагревателя с основанием в виде двух полос, общий вид; на фиг, 5 - электронагреватель с...

Номер патента: 1737763

Опубликовано: 30.05.1992

Авторы: Гутман, Лемешко, Михайлова, Харченко

МПК: H05B 3/34

Метки: гибкий, электронагреватель

...электроизоля цион ной оболочке 4. При этом участки 5 закрепления выполнены герметичными и двух видов, в первом из которых ветви меандра скреплены со слоями 1 и 2 изоляционного материала по всей поверхности участка, а во втором - лишь по периметру участка с образованием герметичной воздушной полости 6 со свободным размещением в ней ветвей меандра, Воздушные полоски 6 могут быть образованы без избыточного давления при их изготовлении, что обеспечивает их мягкость и повышенную гибкость по сравнению со сплошными склеенными участками, В зонах поворота линиймеандра склеенные участки 5 или воздушные полости б могут иметь треугольную или трапециевидную форму, а на прямолинейных участках - прямоугольную. Резистивные нагревательные...

Номер патента: 1737764

Опубликовано: 30.05.1992

Авторы: Кулаков, Макаров, Смирнов

МПК: H05B 3/42

Метки: воздуха, электроподогреватель

...обеспечением электроизоляции друг от друга, а концы нагревательных элементов соединены токовыми перемычками, дополнительно размещена в корпусе со стороны входного отверстия за трубной доской с зазором от нее перегородка, через отверстия которой проходят нагревательные элементы с зазором, образующим канал для прохода нагреваемого воздуха, в трубной доске выполнены отверстия для входа нагреваемого воздуха, а указанное соединение токовыми перемычками со стороны выходного отверстия выполнено по выступающим за концы нагревательных элементов клеммам.На фиг, 1 изображена конструктивная схема данного электроподогревателя воздуха; на фиг. 2 - узелна фиг, 1; на фиг. 3 - узелна фиг. 1; на фиг, 4 - разрез А-А на фиг. 3,Предлагаемый трубчатый...

Номер патента: 1737765

Опубликовано: 30.05.1992

Авторы: Батуев, Бачурин, Скобелев, Фокичев

МПК: H05B 3/60

Метки: водонагреватель, многофазный, электродный

...углом к оси корпуса, а патрубок вывода воды - в нижней камере,Такое выполнение конструкции нагревателя позволяет обеспечить высокую эффективность работы за счет направленного движения потока воды через зону нагрева и исключить при этом потоки свободного протока воды патрубок - патрубок,На чертеже схематически изображен предлагаемый водонагреватель.Многофазный электродный водонагреватель содержит вертикальный цилиндрический корпус 1 из диэлектрического материала с патрубком 2 ввода и вывода воды, душевую сетку 3, горизонтальную перегородку 4, делящую корпус на верхнюю 5 и нижнюю 6 камеры, пакет параллельных пластинчатых электродов 7, охватывающих электроизоляционную трубу 8 с зазором 9 относительно корпуса 1 и с зазором 10 относительно...

Номер патента: 1737766

Опубликовано: 30.05.1992

Автор: Городецкий

МПК: H05B 6/20

Метки: индукционный, кольцевой, нагреватель, токопроводящих, формы

...включении установки пневмоцилиндр 2 поднимает подвижную часть трансформатора пакет 4 со вставками 6 в крайнее верхнее положение, Быстросъемные вставки 6 проходят через внутренний диаметр изделия 12, не касаясь его поверхности, и замыкаются ярмом 3. Ярмо приподнимается вставками и нажимает микровыключатель, который включает катушки-индукторы 5,После отработки определенного времени, заданного на реле времени, или по достижении заданной температуры, контролируемой электроконтактным термометром, катушки 5 переключаются на 1 - 2 с в режим размагничивания и далее отключаются,Пакет 4 со вставками 6 опускается в нижнее положение, каретка 7 переводится в другое крайнее положение. При этом нагретое изделие выводится из зоны нагрева, а...

Номер патента: 1737767

Опубликовано: 30.05.1992

Авторы: Казанский, Пипко, Прокудин, Юрков

МПК: H01H 37/12, H05B 6/64

Метки: нагрева, режимов, свч-печи, селектор

...переключатель электрического тока 16, имеющий нормально закрытый контакт,Подвижная плата 15 установлена на оси 17, на которой также установлен рычаг 18, передающий движение от рабочего кулачка 4 к переключателю 16 электрического тока.Цилиндрическая поверхность рабочего кулачка 4 (фиг. 2) разделена на несколько участков 19 - 20, 20 - 21, 21 - 22, 22 - 19, диаметры которых отличаются друг от друга на величину, равную величине хода штока переключателя электрического тока,Количество участков, на которые разделена цилиндрическая поверхность рабочего кулачка, зависит от числа режимов нагрева, Для удобства расчетов радиусы окружностей рабочего кулачка и кулачка-упора, выбраны таким образом, чтоЯ 1-82=82 - Вз=йз=п,где К 1 - Р 4 -...

Номер патента: 1737768

Опубликовано: 30.05.1992

Автор: Фокин

МПК: H02M 7/06, H05B 7/144

Метки: печей, питания, электродуговых

...обусловленная как симметрий системы их суммарного напрякения, так и неравномерностью нагрузки вторичной обмотки одного из этих трехфазных трансформаторов;вызванная этим несимметрия систем напряжений на вторичных обмотках трансформаторов одной группы. Следовательно, пофазная неравномерность нагрузки хотя бы одного печного трансформатора обусловливает несимметрию напряжений вторичной обмотки даже трансформатора с равномерной нагрузкой вследствие отмеченной выше несимметрии напряжений на его первичной обмотке,Нарушение симметрии системы напряжений на соединенной треугольником вторичной обмотке печного трансформатора, обусловленное неуравновешенным рекимом расплавления питаемой дуговой печи, приведет:к нарушению симметрии системы...

Номер патента: 1737769

Опубликовано: 30.05.1992

Авторы: Савкин, Фомичев, Шварев

МПК: H05B 7/148

Метки: мощности, печи, регулятор, рудно, термической, трехфазной, шестиэлектродной

...входом первого блока 10 вычитания, второй вход которого запитан от второго выхода датчика 2 тока; выход первого блока 9 вычитания соединен с первым входом третьего делителя 11, подключенного своим вторым входом к первому выходу датчика 3 напряжения между электродами, а выход третьего делителя 11 соединен с первым входом четвертого делителя 12, своим вторым входом запитанного от второго выхода датчика 3 напряжения, выход четвертого делителя 12 подключен к первому входу второго блока 13 вычитания, запитанного своим вторым входом от третьего выхода датчика 2 тока, выход второго блока 13 вычитания соединен с первым входом пятого делителя 14, подключенного своим вторым входом к датчику 3 напряжения, выход пятого делителя 14 соединен с...

Номер патента: 1739509

Опубликовано: 07.06.1992

Авторы: Беленький, Иванов, Меньщиков

МПК: H05B 7/11

Метки: контактная, щека

...контактная щека выполнена в виде плиты с двумя высверленными вертикальными каналами, каналы соединены горизонтальным каналом Ч-образной формы. Вершина угла горизонтального канала расположена на вертикальной оси симметрии плиты, а величина угла составляет 115 - 125 О. Диаметр горизонтального канала превышает диаметр вертикальных каналов на 20 - 40;, 1 з.п. ф-лы, 2 ил. Тепловое поле, в котором находится контактная щека, в нижней части имеет сравнительно большую температуру и тем более при образовании свищевых языков пламени имеет существенный, кратковременный перегрев, что может привести к парообразованию. Так как давление от быстрого парообразования мгновенно на правлено во все стороны одинаково, то при Од горизонтальном...

Номер патента: 1739510

Опубликовано: 07.06.1992

Авторы: Наумов, Попов

МПК: H05B 7/148

Метки: многофазной, мощности, регулятор, руднотермической, электропечи

...рассогласования с выхода блока 2 сравнения поступает на вход усилителя 7, который вырабатывает команду исполнительному механизму 8 на отработку возму щения параметра регулирования. Одновременно сигнал с выхода блока 2 сравнения поступает на вход блока 4 временной задержки, который вырабатывает импульс, запрещающий работу регулятора. 20Импульс поступает на второй вход усилителя 7 и его длительность тем больше, чем меньше амплитуда возмущения параметра и больше порог включения и наоборот.В исходном состоянии пороговый эле мент 10 и блок 9 памяти находятся в исходном состоянии; и на второй вход усилителя 7 поступает сигнал, запрещающий отработку рассогласования.Отклонение параметра регулирования 30 относительно заданного значения...

Номер патента: 1739511

Опубликовано: 07.06.1992

Автор: Васильков

МПК: H05B 7/16

Метки: газоразрядной, поддержания, разряда, сильноточного, тлеющего, установке

...точка которого смещается по вольт-амперной характеристике до значения, также определяемого динамическими свойствами источника питания, зависящими от крутизны вольт-амперной характеристики и давления в реакторе.Уменьшение напряжения тлеющего разряда при переходе его в дуговой обусловлено падающей вольт-амперной характеристикой искрового разряда, предшествующего дуговому, Для процессов нагрева с применением тлеющего разряда существенным является проведение ионной очистки изделий при минимальном давлении и максимальном напряжении 011, при этом ток 111 определяется поверхностью изделий. Нагрев провод.; при давлении 1-10 мм рт.ст. и рабочем напряжении, определяемом крутизной внешней вольт-амперной характеристики и током, зависящим от...

Номер патента: 1739512

Опубликовано: 07.06.1992

Автор: Соколов

МПК: H02J 13/00, H05B 37/02

Метки: наружного, освещения, сетью

...катушке 36 включена цепочка из первого 37 и второго 38 конденсаторов. Вывод для подключения нулевого провода соединен с переключающим контактом 39, Замыкающий полюс контакта 39 подключен к точке соединения основного 34 и дополнительного 35 доосселей. Размыкающий полюс контакта 39 подключен к точке соединения пеового 37 и второго 39 конденсаторов, Выводы упра" лени-. осветительных установок 30-32 подключены к дополнительному проводу 16 через диодь; 40 - 42 управления соответственно.Устройство для управления сетью наружного освещения работает следующим образом.При отключенном контакторе 1 к трехфазному выпрямителю приложены напряжения от второго и третьего выводов источника 2 питания, т,е. напряжений Оц и Ос фаз В и С (фиг,2),...

Номер патента: 1739513

Опубликовано: 07.06.1992

Авторы: Абрамян, Погосян

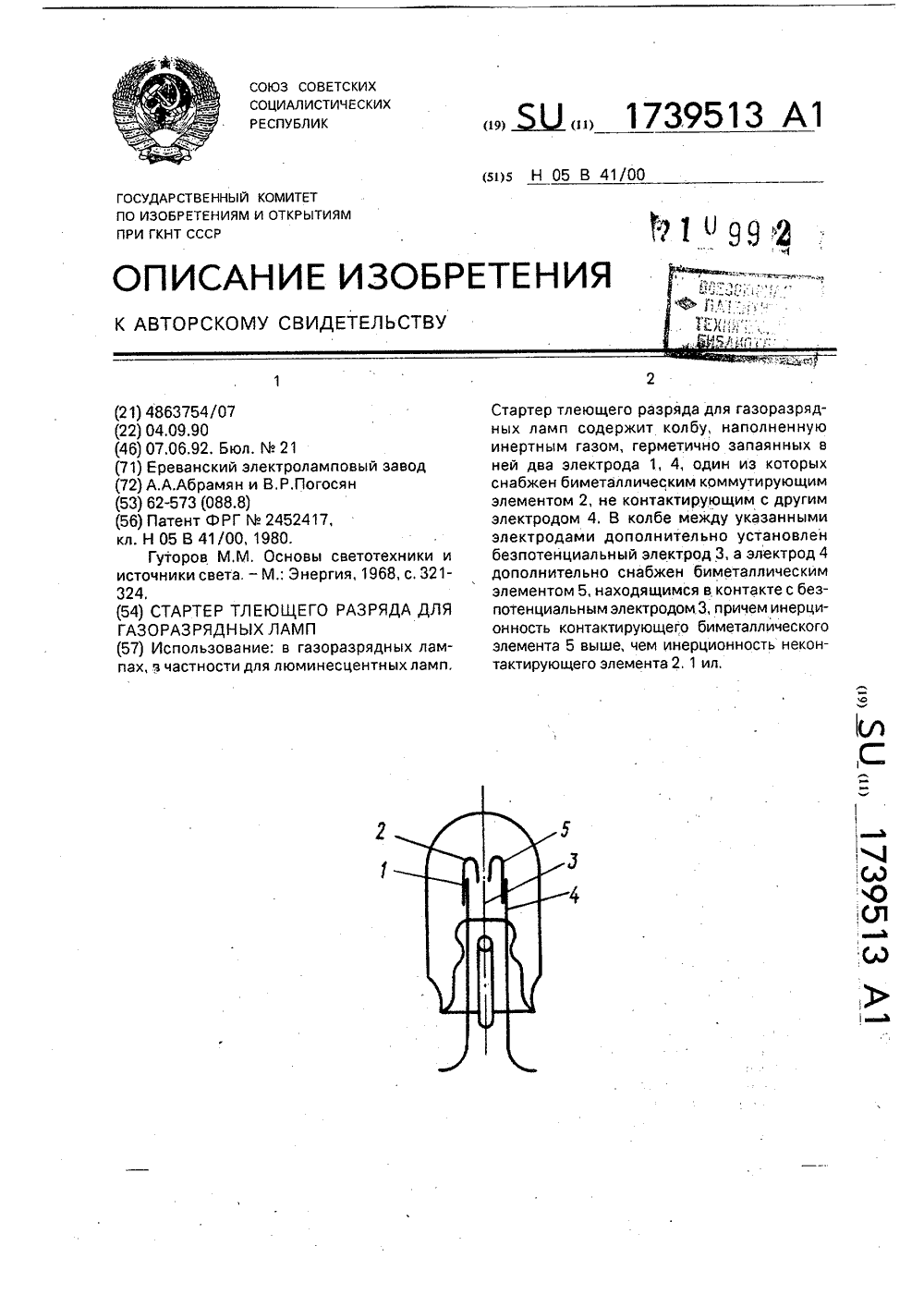

МПК: H05B 41/00

Метки: газоразрядных, ламп, разряда, стартер, тлеющего

...электродами дополнительно установлен безпотенциальный электрод, а второй элек трод дополнительно снабжен биметаллическим элементом, находящимся в контакте с безпотенциальным электродом, причем инерционность контактирующего биметаллического элемента выше, чем инерцион ность не контактирующего элемента.На чертеже приведен предлагаемыйстартер,На тбкоподводящий электрод 1 установлен биметаллический элемент 2, не контак тирующий с безпотенциальным электродом3.На другой токоподводящий электрод 4установлен биметаллический элемент 5, находящийся в контакте с безпотенциальным20 электродом 3, причем при нагреве биметаллический коммутирующий элемент 2 замыкает цепь, а элемент 5 размыкает.При подаче напряжения возникает тлеющий разрез между...

Номер патента: 1741293

Опубликовано: 15.06.1992

Авторы: Ельшин, Инкин, Казанский

МПК: H05B 1/02, H05B 3/68

Метки: чайник, электрический

...сопротивлением пу" кой 6. часть вторичной обмотки, ох"ти теплопередачи между токопроводя- . ватывающая магнитопровод 5., исполь"щим резистором и поверхностью тРУб-зуется в качестве опорных стоек 7чатого нагревателя; ограниченная . (фиг.2), образующих многолучевуюэлектробезопасность чайника из-за звезду, число лучей которой по крайвозможности появления электрическогоней мере три.потенциала у нагреваемой воды и обо" Первичная обмотка 6 изолированалочки чайника (соизмеримого с напря- от магнитопровода 5 электроизоляжением сети 220 В) в случае пробоя ционным слоем 8 и может .быть располо"изоляции токопроводящего резистора; 4 жена, например, как на фиг.1,затрудненность санитарной оЬработки Подключение чайника к сети осу".внутренней....

Номер патента: 1741294

Опубликовано: 15.06.1992

Авторы: Беленский, Воропаев, Воропаева, Ерко, Мищенко, Николаев, Рязанцев, Филимоненко

МПК: H05B 7/11

Метки: дуговой, узел, электроконтактный, электропечи

...силовым механйзмом)на Фиг.1;на, . ральный продольный паз .Ф с боковыми Фиг.М показан вид по стрелке Б нанаклонными поверхностямй 5 Каждый .Фиг.2; на фиг.5 показан вид по стрел- , сегмент 3 выполнен.с.выступают 6 на ке В на Фиг.2; на Фиг.б показан раз . краях с наклонными поверхностями ) рез Г"1 на фиг.4; на фиг.7 показан контактирующими с наклонными поверх- разрез Д-Д на Фиг,5;. на фиг.8 пока" ностями 5 щек 1 и повторяющими их зан узел подвески контактной щеки, профиль. Сегменты 3 установлены та 4(6): Патент США У 34 ИЗМкл. 13 - 14 е 1969.Шевченко В,ф, Устройство и экс.-" . плуатация оборудования ферросплав ных заводов, Н,. Иеталлургия, 1984, с, 119. 2(54) РЛЕКТРОКОНТАКТНЫЙ УЗЕЛ ДУГОВОЙ ЭЛЕКТРОПЕЧИ: (57) Использование дуговые печи для...

Номер патента: 1743014

Опубликовано: 23.06.1992

Авторы: Бондаренко, Борисов, Зубюк

МПК: H05B 6/08

Метки: индукционная

...комплексной проводимости преобразователя от частоты в диапазоне изменения параметров емкостных элементов, При этом кривые 1 - 4 соответствуют следующим па 5 10 15 20 25 30 раметрам ем костных элементов: кривая 1 - С 1= 382 10 Ф; С 2 = 348 10 Ф; кривая 2 - С 1 = 3,8210 з Ф; С 2 = 3,14 10 Ф; кривая 3 - С 1=3,82 10 Ф; С 2 =3,48 10 Ф; кривая 4 - С 1=3,82 10 Ф; С 2 = 3,14 10 Ф, где С 1 и С 2 - емкости-зпоследовательного и параллельного конденсаторов. Параметры активно-индуктивной нагрузки (электромагнитной системы канальной индукционной установки) следующие: В = 0,45 Ом,1 = =1,708 10 Гн. Из анализа кривых фиг,6 следует, что на частотах, соответствующих номерам гармоник и2, амплитудно-частотные характеристики представляют собой прямые...

Номер патента: 1746432

Опубликовано: 07.07.1992

Авторы: Волков, Ермошин, Майоров

МПК: H01J 61/56, H05B 41/06

Метки: высокого, газоразрядная, давления, лампа

...состоящую из последовательно соединенных стартера 3 тлеющегоразряда, резистора 4 и размыкателя 5,В конструкции размыкателя показаны:а - расстояние между параллельными выводами 6; Ь - минимальное расстояние междуветвями О-образной пластины, мм;- рабочая длина биметаллической пластины, мм; Я- толщина биметаллической пластины.При раэмыкании контактов стартератлеющего разряда вырабатываются импульсы высокого напряжения, Резистор 4 ограничивает ток, проходящий цереэ стартер 3 иразмыкатель 5, предотвращая расплавление их контактов и сваривание между собой.Размыкатель 5 отклюцает цепь зажиганияпри работе лампы, 10 15 Пунктирной линией показано положение биметаллической пластины при максимальном разогреве, имеющем место при работе лампы,...

Номер патента: 1746539

Опубликовано: 07.07.1992

Авторы: Ахмедов, Каримов

МПК: H05B 3/60

Метки: кипятильник, электродный

...с крышкой, в котором с зазорами установлены два дисковых электрода и два проходящих сквозь крышку и сквозь дисковыеэлектроды стержневых электрода, каждый изстержневых электродов электрически связанс одним из дисковых,На фиг.1 приведен электродный кипя тильник, вертикальный разрез; на фиг.2-тоже, вид сверху; на фиг.3 - разрез А-А нафиг,1.Электродный кипятильник содержитцилиндрический корпус 1, изготовленныйиз стекла, крышку 2, сделанную из термостойкого полимерного материала. Стержневые электроды 3 проходят сквозь крышку 2и сквозь дисковые электроды 4. Каждый изстержневых электродов 3 электрически связан с одним из дисковых электродов 4. Дисковые электроды 4 закреплены на стержневых электродах 3 с помощью гаек 5, Стержневые...

Номер патента: 1746540

Опубликовано: 07.07.1992

Авторы: Беленький, Лыков, Рязанцев

МПК: H05B 7/09

Метки: руднотермической, самоспекающегося, спекания, трехэлектродной, электрода, электропечи

...- в пределах 30-60 С/ч, величина дгаб Т - . в пределах 10-24 С/см. Поэтому при нормальной эксплуатации электродов величина т может принимать различные значения в широком диапазоне в зависимости от сочетания этих параметров - в пределах от 2,5 до 20 ч. Длякаждой конкретной печи величина т может быть уточнена на основании исследований или справочных данных по ЬЬ, дгао Т и Ч по предлагаемой формуле.Поворот электрода на 180 С (полуоборот) целесообразно осуществлять за 1 - 3 мин.Указанный способ осуществляется благодаря тому, что в известном устройстве самоспекающегося электродг трехзлектродной руднотермической электропечи, содержащем электроконтактный узел с дистанционным прижимом.и отжимом контактных щек, механизм перепуска электрода с...

Номер патента: 1746541

Опубликовано: 07.07.1992

Авторы: Котельников, Половинкин, Штанько

МПК: H05B 7/148

Метки: режимом, установки, электродуговой

...образом,В исходном состоянии плазмотрон электродуговой установки 1 находится в верхнем положении, управляемый выпрямитель 2 выключен. Пуск начинается с опускания плазмотрона, после его касания поверхности металла включается управляемый выпрямитель 2, блок 5 программного задания устанавливает необходимый ток дуги в функции времени, блок 6 сравнения и регулятор 7 тока поддерживают заданный ток, блок 4 обеспечивает в этом режиме выбор сигнала управления выпрямителем от блока 7. При обрыве дуги устройство работает следующим образом.Обрыв дуги сопровождается уменьшением тока выпрямителя, сигнал с датчика 3 тока и сигнал с блока 8 задания минимального тока поступают на вход комЙаратора 9, Компаратор включает ключ 11 и напряжение с блока 10...

Номер патента: 1746542

Опубликовано: 07.07.1992

Авторы: Брезинский, Намитоков, Сорока

МПК: H05B 41/18

Метки: осветительное

...через балластный элемент к выводам питающей сети переменного тока, блок регистрацииэлектронной эмиссии, первый входной вывод которого соединен с первым выводомодного из электродов лампы, соединенныйс выходом блока регистрации исполнительный блок, выходной размыкающий контакткоторого последовательно включен в цепьнакала электродов лампы, укаэанный блокрегистрации выполненв виде дифференцирующей цепи, второй входной вывод которой соединен с вторым выводом указанногоэлектрода лампы, а исполнительный блоквыполнен в виде порогового узла.Сущность предлагаемого техническогорешения заключается в том, что во времяразогрева электрода лампы при появлениидостаточной эмиссии происходит "малыйразряд" между концами спирали электрода.При появлении...

Номер патента: 1746907

Опубликовано: 07.07.1992

Авторы: Галкин, Кузьмин

МПК: H05B 3/50

Метки: среды, текучей, электронагреватель

...6 на полости А, Б, В и Г.Нагревательный элемент 4 снабжен турбулизирующим оребрением, выполненным в виде набора плоских кольцевых пластин 8, установленных между нагревательным элементом 4 и трубчатой перегородкой б с образованием кольцевых полостей 9. Во всех кольцевых перегородках 8 и в концевых частях трубчатой перегородки выполнены чередующиеся через одно между собой диаметрально противоположные сквозные отверстия 10 для прохождения теплоносителя. Плоские днища 11 и 12 заглушают торцовые части изделия,Устройство работает следующим образом,Нагреватель устанавливают в систему теплоснабжения, которую заполняют жидким теплоносителем, и подают электрическое напряжение на нагреватели 5, При этом происходит нагрев наружной поверхности...

Номер патента: 1746943

Опубликовано: 15.07.1992

Авторы: Жилков, Левинский, Ольгинский, Сериков

МПК: A01G 7/00, H05B 6/80

Метки: вязких, продуктов, разжижения, свч-установка

...горловины емкости 6,включает канал 8 дляслива разжиженного продукта и канал-волновод 9 для направления СВЧ-энергии в емкость, образованные разделением внутренней полости патрубка продольной непроницаемой перегородкой 10, и герметично сопряжено с горловиной емкости 6 через упорное технологическое кольцо 11, в котором жестко фиксируется и канал 8 для слива продукта, и канал-волновод 9, кольцо 12 сопряжения, между которым и отбортовкой горловины емкости 6 расположена кбльцевая уплотняющая вставка 13, и уплотнительное кольцо 14, Канал-волновод 9 выполнен в виде конического рупора, раскрывающегося к выходному отверстию, герметично закрытому радиопрозрачной пластиной 15, и имеет фланец 16 для стыковки с источником 4 излучения, Канал 8 для...

Номер патента: 1748293

Опубликовано: 15.07.1992

Авторы: Лысов, Удалов

МПК: H05B 6/04

Метки: пищевых, продуктов, свч-термообработки

...канала подсоединен к излучателю 4 ортогонально первому выходному плечу. Во второе выходное плечо включен измеритель. 9 отражен-. ного сигнала, выход которого соединен с входом управления механизма вращения - электродвигателя 2, На верхней стенке камеры укреплено устройство. 10 для принудительного охлаж", дения верхней поверхности блоков.Устройство работает следующим образом.СВЧ-волна от генератора через ка" налы 6 и 8. направленного ответвите" ля подводится к излучателю 4, в котором создается излучение двух пер- . пендикулярно поляризованных волн например к симметричному рупору, воз" буждаемому. через квадратный волновод, к перпендикулярным стенкам которого подсоединены выходные плечи ответви" теля. При приближении...

Номер патента: 1748294

Опубликовано: 15.07.1992

Авторы: Бухарин, Завадцев

МПК: H05B 6/64

Метки: диэлектриков, камера, резонаторная, свч-нагрева

...изображена предлагаемая резонаторная камера для установки СВЧ-нагрева диэлектриков.1 О Резонаторная камера содержит кор-.пус 1,в виде прямоугольного параллелепипеда, узел ввода СВЧ-мощности2, входную 3 и выходнуютрубы;перемещения через полость корпуса 1 1 диэлектрика 5.Резонаторная камера работаетследующим образом.Узел ввода СВЧ."мощности настраивается на критическую связь подво дящей линии с резонаторной камеройс диэлектриком внутри. Иа чертежеизображен щелевой узел ввода мощности с подачей СВЧ-мощности попрямоугольному волйоводу. Узел ввода 25 мощности может быть выполнен и петлевым с подачей СВЧ-мощности покоаксиальной линии. При подаче СВЧ-мощности через узел ввода 2 в корпус 1 в последнем возбуждаются колебания вида Е,1, имеющие...

Номер патента: 1750063

Опубликовано: 23.07.1992

Авторы: Белорунов, Каплун, Медведев

МПК: H05B 3/30

Метки: среды, текучей, электронагреватель

...из язычков одного вит- рованной ленты, на вершинах гофр которойка не попал. в прорезь, образованную на выполнены углубления по форме сечениядругом витке (окно, образовавшееся при нагревательного элемента, позволяет наипросечкеиотги ке е и отгибке язычка). В данном случае более полно произвести охват нагревательного элемента (НЭ) и тем самым способствовать увеличению поверхности теплосъема гофрированного элемента (ГЭ). Увеличение же поверхности теплосъема позволяет повысить эффективность теплопередачи на ГЭ, снизить температурные нагрузки на поверхности НЭ, избежать перегрева, повысить пожарную безопасность, В случае подогрева, например, воздуха исключается его обескислороживайие, что 10 способствует созданию нормального микроклимата....

Номер патента: 1750064

Опубликовано: 23.07.1992

Авторы: Вольченко, Гориславец, Шнурко

МПК: H05B 6/20

Метки: индукционная, канальная, печь

...векторами Й и йи. В противофазе вектору И располагается результирующий вектор пульсирующей мощности 10 симметрирующих элементов Йску.Из диаграммы следует, чта вектор Йску может быть получен при сложении векторов Йвс и Йдв, которые являются векторами пульсирующих мощностей конденсаторов 15 включенных на напряжение Овс и Одв, что достигается при использовании схемы на фиг.2, Величина этих векторов и определяет мощность симметрирующих элементов С 2 и С 1 этой схемы. Установленная мощность 20 СКУ при этом превышает минимально необФ / ходимую величину (Иску ) из-эа того, что конденсаторы подключаются на линейные напряжения и суммирование их пульсирующих мощностей происходит геометрически 25 (пад углом 120 О).При выполнении ИКП па фиг.4...

Номер патента: 1750065

Опубликовано: 23.07.1992

Автор: Руденко

МПК: H05B 6/20

Метки: единица, индукционная, канальной, латуней, отъемная, печи, плавки

...индукционная единица содержит металлический корпусс электроиэоляционными разрывами, магнитопровод 2,индукционные обмотки 3 и 4,. электрическиизолированную от магнитопровода асбестовым цилиндром 5, набивную футеровку 6, вкоторой выполнен канал 7 для жидкого металла прямоугольной формой (возможнонесколько одинаковых каналов, расположенных параллельна), снабженный по всейдлине канавкой 8 треугольного поперечногосечения, расположенной на стороне, удаленной от индуктора, симметрично относительно оси сечения канала.Корпус 1 закреплен разъемным соединением на корпусе шахты печи 9; Зазормежду набивной футеровкой 6 и футеровкой 5шахты 10 заполнен огнеупорной пастой 11,Глубине канавки равна 0,6-1,0 толщины канала ниже горизонтальной оси...
