H05B — Электрический нагрев; устройства электрического освещения, не отнесенные к другим классам

Номер патента: 451215

Опубликовано: 25.11.1974

Автор: Кузнецов

МПК: H05B 41/30

Метки: импульсной, лампы, поджигом

...автогенератор 1. 5Трансформатор автогенератора выполнен наферритовом кольце с прорезью, в которуювходит кодовый флажок 2, жестко соединенныЙ с призмоЙ. КодовыЙ флажок изготовлениз токопроводяшего материала и представляет собой диск (с прямоугольным вырезом на периферии), Выход автогенераторасоединен с детектором 3, выполненным надиоде. Детектор через эмиттерный повторитель 4 соединен со схемой задержки 5, например с задержанным мультивибратором,нагрузкой которого служит дифференцируюшая цепь 6, состоящая из резистора и емкости. Выход дифференцируюшей цепи соединен со схемой поджига импульсной лам 20пы 7. Лвтогенератор и схема задержки питаются от источника постоянного напряжения,Лвтогенератор 1 совместно с кодовылфлажком 2 предназначен...

Номер патента: 452078

Опубликовано: 30.11.1974

Авторы: Нечаев, Салмин

МПК: H05B 7/02

Метки: сталеплавильная, электродуговая

...гибких кабельныхгирлянд 14, которые подвешены между меха20низмами 10 перемещения электрододержлтлей 9и непосредственно соединены с головклмц 8,Установка работает следукетим обр;лолт,Скрап и тттллкообрлзуюштте заваливлютс я врабочее пространство наклоненной на неопходилтьттт угол влвцы 1 печи через горловину 3тлртт. тто 1 ттттттьт крьинке 7 и электроттях 61 с -помощью лотков 15. После завалки ванна 1 устанавливается в вертикальное положение, крышка опускается и начинается расплавление скрапа. В зависимости от объемного веса скрапа в процессе расплавления может производиться одна или две подвалки. После расплавления, необходимого нагрева и технологической обработки жидкий металл выпускается в ковш, установленный на сталевозе 16. Процесс...

Номер патента: 452079

Опубликовано: 30.11.1974

Авторы: Кушнарев, Пилюков, Сукоян, Фролов

МПК: H05B 7/02

Метки: полого, самоспекающегося, формования, электрода

...загрузочной трубы закреплен неподвижно и на верхней части токоведущей формы установлено уплотнение, охватывающее загрузоч - ную трубу,Это отличие позволяет упростить механизмы шихтоподачи и газоотсоса и герметизировать нижний конец загрузочной трубы.электрода. Вертикальное положение направляющих, токоведущей формы и электрода 4 обеспечивается установкой двух поя-сов роликов 5, разнесенных по высоте. Соединение направляющих 2 с токоведущей формой 1 и с устройством 3 осуществляется через электроизоляторы 6, В центральном канале токоведушей формы свободно установлена загрузочная труба 7, верхний конец которой жестко закреплен на площадке установки механизмов перемещения. Труба связана непосредственно с системой газоотсоса 8 и бункерами...

Номер патента: 452080

Опубликовано: 30.11.1974

Автор: Щербаков

МПК: H05B 7/12

Метки: автоматический, дуговой, мощности, регулятор, электропечи

...к отводам 5 согласующего трансформатора 6, Емкости шунтированы переменными резистора-,ми 7. Вторичная обмотка 8 согласующеготрансформатора 6 соединена со звеномсравнения 9, которое подключено через согласующий трансформатор 10 к трансформатору тока 11 печи 1 и к регулятору мощности 12,Регулятор работает следующим образом.В период расплавления печь работает нанаивысших напряжениях. Коммутатор 3 приэтом замыкает те контакты 2, которые соответствуют номеру ступени, Ток по изме.рительной цепи напряжения идет от печи 1через контакт 2 коммутатора 3, через елкость , шунтируемую резистором 7 и от) АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР МОЩНОСТИвод 5 первичной обмотки трансформатора 6, Со вторичной обмотки 8 трансформатора 6 снимается напряжение О...

Номер патента: 452925

Опубликовано: 05.12.1974

Авторы: Белобородов, Хабаров

МПК: H05B 1/00

Метки: нагреватель, радиационный

...нагрева изделий машино ростроения.радиационный нагрев имметричный относи оси нагревателя рефлектор, сечение которого имеет форму эллипса, например полуэллипса. В одном из фокусов полуэллипса установлен инфракрасный излучатель, например кварцевая лампа накаливания.Недостаток этого нагревателя заключается в незначительной плотности энергии в зоне воздействия на объект, что особенно ощутимо при проведении таких операций как сварка, пайка, резка, размерная обработка и т. д.С целью повышения эффективности наектора 2 имеютсяированные фиксаторы,устанавливается в сеампы (на чертеже непоказаны),Для отвода тепла с корпуса 1, фланцев 7 и контактов кварцевых ламп нагреватель имеет систему охлаждения. Сверху корпус 1 радиационного нагревателя...

Номер патента: 452929

Опубликовано: 05.12.1974

Авторы: Таммик, Яам

МПК: H05B 33/10

Метки: электролюминесцирующих, элементов

...С втечение 3 час для каждого слоя.Увеличение срока службы элементови повышение их электропробивной прочности происходит вследствие того, чтопри термической обработке слоев в высоком вакууме из них в большей мере уда 1ляются пузырьки воздуха, а также вода,содержащаяся в связующем и на поверхности зерен электролюминофора.Ниже в качестве примера приводитсяконкретная технология изготовления электролюминесцирующегс 1 элемента в соответствии с изобретением,Изобретение усовершенству б изготовления электролюминесцирунщих эле- ментов и касается режима изготовления этих элементов.Известен способ изготовления электро-, люминесцирующих элементов, при котором на токопроводяшую подложку наносит слой суспензии из электролюминофора и связующего и...

Номер патента: 452974

Опубликовано: 05.12.1974

Авторы: Тада, Фукуока, Хорие, Хосои

МПК: H05B 7/00

Метки: дуговой, короткая, печи, сеть, трехфазной

...одинаковой длины и достаточнокороткими.15,Составные двойные токоподводы 4 каждой фазы могут быть частично или полностью сконструированы из шихтованныхпластин, гибких токоподводов, которые понеобходимости могут охлаждаться водой.Неподвижные концевые зажимы 3 подвешены на соответствующих местах вокругкаждого электрода выше контакта электрода, но по возможности низко с точки зрения эксплуатации. Одним из концов гибкиетокоподводы 6 соединены с контактом элек-,трода 7 Гибкие токоподводы 6 переброшены через блоки 8, которые расположеныпо окружности радиально вокруг каждогоэлектрода 9 на кольце 10, выполненном изнемагнитного материала. По условиям работы допускается вертикальное движениеэлектрода без ослабления гибких токоподводов...

Номер патента: 454714

Опубликовано: 25.12.1974

Авторы: Белавин, Кривошеев

МПК: H05B 3/50

Метки: расположения, электропроводящего, элемента

...и поля.Причем для контроля отклонения спирали от оси нагревателя ось нагревателя фиксируюг перпендикулярно полю, а для контроля распределения плотцости витков спирали по длине нагревателя ось нагревателя фиксируют параллельно полю.На фиг. 1 показана схема контроля отклонения спирали от оси нагревателя; на фиг. 2 - схема контроля распределения плотности витков спирали по длине нагревателя.Проградуированный милливольтметр 1 подсоединяют одним щупом к немагнитной оболочке 2 нагревателя, а другим - к выводу 3 спирали 4, запрессованной в изоляционный материал 5. Второй вывод 6 спирали 4 закорачивается с оболочкой 2. Перемен ное поле создают электромагнит жащим катушку 8 и магнитопрово ка 8 питается от сети переменног 5 троль...

Номер патента: 454716

Опубликовано: 25.12.1974

Авторы: Астапенко, Бейнарович, Волков

МПК: H05B 7/18

Метки: дуговой, печи, режима, сталеплавильной, электрического

...режима дных печей.Известен автоматическийрического режима дуговойпечи, содержащий датчикиния, элемент сравнения, устельный двигатель, датчик си делитель напряжения обскорости двигателя.Цель изобретения - увеподдержания заданной элности дуги при изменяющэлектросталеплавильной пеДля этого устройство снмым в зависимости от параиейным сопротивлением,транзисторе с эмиттерно-бколлекторно-базовым выходов которого соединен с ддвигателя, а другой - с де связи по скорости двигателя 6, нелинейное регулируемое сопротивление 9.В начале плавки, когда коэффициент передачи печи максимальньй, транзистор 10 полностью открыт и напряжение обратной связи максимально. При уменьшении в ходе плавки коэффициента передачи печи транзистор 10...

Номер патента: 455511

Опубликовано: 30.12.1974

Авторы: Вапник, Ежов, Пушкин

МПК: H05B 7/18

Метки: режима, руднотермической, электропечи

...2 сравнения контролирующей величины с заданым значением и блока,3 усиления и гоздеиствия иа исполнительныи механизм.Блок ВОП состоит из блока 4 измерения по.ложения регулируощего органа, выявителя б отклонения оптимального положения и программного задающего устройства б.Сигнал контролируемой величины подаетсяпа блок 1, где измеряется и преобразовывается н величину, удобную для сравнения (например, в напряжение), пропорцпональнуо контролируемой величине. Сигнал с блока 1 поступает на блок 2, где сравнивается с заданным значением. Сигнал рассогласования поступает на блок д, который его усиливает и подает соответствуощий сигнал на исполни.15 тельный орган, меняющий тОло 1 ение электрода. С регулятора сигнал поступает на блок 4, где...

Номер патента: 457190

Опубликовано: 15.01.1975

Авторы: Бурлак, Давыдов, Дрейман, Эйдельман

МПК: H05B 1/00

Метки: отопления, помещения, преимущественно

...В процессе работы устройства э ели обдуваются в поперечном направлениях.относится к устроистмещений с помощью Изобретениеотопления пообогрева.Основное авт, св.3 ройство для отопления щее трубчатые электро ленные в пазах сплошн ностью перемещения, и охватывающий смежные вам для электро, на котором в виде гофагреватели 3 и укреплены а 4, охватыатели.лектронагреи в продольват ном О Предмет изобретенУстройство преимущественно дл помещений по авт. св,325721, щ е е с я тем, что, с целью облегче рукции и обеспечения возможнос нагревателей как в поперечном, т дольном направлениях, его рама в виде гофрированной пластины. тения - облегчить констру возможность обдува нагре дальном, так и в поперечно то достигается тем, что в ройстве...

Номер патента: 457191

Опубликовано: 15.01.1975

Авторы: Кондусов, Марков, Тонникова, Шелушенина

МПК: H05B 7/02

Метки: дуговой, короткая, сеть, трехфазной, электропечи

...электропечи, вкоторой при несимметричном пространственном расположении отдельных фаз не будетиметь место перенос мощности от фазы кфазе,Выравнивание взаимоиндукттивлений между фазами достиг 2мощи установки на части длиныдвух фаз экранов, выполненныхдящей сетки.На фиг, 1 показана установка таких экранов1 на трубчатом токопроводе 2; на фиг. 2 - на 2токопроводе из плоских шин 3; на фиг. 3 -на трубчатом бифилярном токопроводе 4,Такие экраны можно установить и на гибкомтокопроводе.Экраны для выравнивания взаимоиндуктив ных сопротивлений выполняются из токопроводящей короткозамкнутой сетки. Выполнение экрана в виде сетки позволяет получить лучшее охлаждение, чем при сплошном экране.При наличии экранов уменьшаются магнитное поле внутри...

Номер патента: 458108

Опубликовано: 25.01.1975

Авторы: Бейнарович, Волков, Удут

МПК: H05B 7/16

Метки: датчик, дуги, приращений

...синхронизирующие вторичные обмотки 11 и 12, разделительные диоды 13 и 14,эмиттерный повторитель 15, резистор 16, дифференцирующий конденсатор 17 и выходнойрезистор 18.На первичную обмотку трансформатора 1поступает напряжечие У, пропорциональноетоку дуги, который изменяется периодическипо произвольной форме. Рабочие вторичныеобмотки 2 и 3 через выпрямительные диоды4 и 5 в каждый полупериод заряжают соответственно конденсаторы 6 и 7 до амплитудного значения напряжения, пропорционального току дуги.Это значение запоминается и удерживаетсядо конца соответствующего периода тока дуги.В указанные моменты конденсаторы 6, 7 разряжаются шунтирующими ключами 8, 9, которые управляются формирователем 10 им458108 Предмет изобретения Составитель А,...

Номер патента: 458109

Опубликовано: 25.01.1975

Авторы: Белобородов, Вашкевич, Крылович, Моссэ, Шаболтас

МПК: H05B 7/18

Метки: генерации, низкотемпературной, плазмы

...между магнитным полем, создаваемым соленоидами постоянного тока 3 в направлении, поперечном оси электрической дуги и вектору тока дуги, приводит к быстрому круговому вращению дуги вместе с ее опорными точками - анодным и катодным пятном. В камеру плазмотрона подается рабочее тело - газ, который нагревается до плазменных температур и вытекает из канала в виде плазменной струи.Электрически изолированные рабочие секции 4 - 10 подвергаются только воздействию лучистой составляющей теплового потока плазменного шнура электрической дуги и плазменной струи, что не вызывает заметной эрозии рабочей поверхности. Через определенное время, когда ресурс вре мени работы секции 11 будет исчерпан, вклю чается коммутирующий аппарат 19, который подает...

Номер патента: 458956

Опубликовано: 30.01.1975

Авторы: Милинкис, Шмелев

МПК: H05B 41/282

Метки: газоразрядных, поджига, приборов

...5, включенный в обратном направлении и шунтирующий балластный резистор 3, выпрямительный диод 4 и газоразрядный прибор 1, а также пьезотранзисторный преобразо ватель 6 с автогенератором 7 и пьезокерамическим трансформатором 8.Высоковольтный выход пьезотранзисторногопреобразователя 6 подключен к общей точке дросселя 2 и балластного резистора 3.15 Пьезотранзисторный автогенератор 7 рассчитан на высокое напряжение с ультразвуковой частотой (50 в 1 кГц),Возбуждение пьезотранзисторного автогенератора 7 осуществляется от низковольтного 20 источника напряжения, что позволяет применить обычные коммутирующие элементы (микротумблер, кнопку и др.). Переменное напряжение величиной 1 - 2 кв, снимаемое с выхода пьезотранзисторного преобразователя 25...

Номер патента: 460603

Опубликовано: 15.02.1975

Авторы: Бекетов, Купцов, Шубин

МПК: H05B 7/10

Метки: дуговой, контакт, неохлаждаемый, присоединения, токоподводу, электрода, электропечи

...хвостовика с отверстием под электрод и натяжную гайку.Недостаток этого устройства заключается 10 в том, что натяжная гайка и электрод находятся по разные стороны токоподвода, что применимо, когда токоподвод плоский. В дуговых печах токоподвод имеет форму длинного цилиндра, поэтому пропускать через него 15 электрод для того, чтобы закрепить его натяжной гайкой, нецелесообразно.Особенность предлагаемого контакта заключается в том, что коническое отверстие втулки расположено в нижней ее части рас ширением вверх, а в верхней части втулки оно переходит в цилиндрическое отверстие с резьбой, сопрягаемой с резьбовым концом токо- подвода, который служит натяжной гайкой.Такое выполнение контакта позволяет не 25 охлаждать присоединения...

Номер патента: 461482

Опубликовано: 25.02.1975

Авторы: Божков, Гутман, Ивантотов, Ионов, Каган, Кауфман, Корсак, Рузинова, Тарасов, Яневский

МПК: H05B 3/40

Метки: нагреватель, погружной, электрический

...размепен ок-изолятор с угтчноэ Взамен ранее изданногозаглушкой 6. Труба 5 образует дополнительную внутреннюю поверхность нагрева, икоторой происходит конвективная циркуляциянагреваемой жидкости. В кольцевом зазоре7 размешен цилиндрический блок- изолятор 58, содержащий продольные каналы 9, внутри которых находятся. спирали 10 из высокоомного сплава сопротивления. Подключениеспиралей отдельных фаз к электрическойсети производится через контактные зажимы 011; установленные на электроизоляцноннойкрышке 12, крепление которой к корпусунагревателя выполнено винтовым соединением 13. Установка нагревательного элемента в емкости 1 производится на съемной 15крышке 14 соединение с которой осуществляется электросваркой либо фланцевым...

Номер патента: 436564

Опубликовано: 25.02.1975

Авторы: Дмитриев, Преснецов

МПК: C01B 13/10, H05B 41/28

Метки: озонаторный, пост

...к питающей электрической сети через пульт 2 управления, высоковольтный трансформатор 3 и выпрямительное устройство 4. Последовательно с каждым из озонаторов 5 включен коммутирующий прибор 6 с ограничивающим ток заряда емкости озонатора сопротивлением 7 (см. фиг. 2), Коммутирующий прибор 6 и ограничивающее сопротивление 7 вместе с озонатором представляют собой зарядный контур емкостей озонатора 5. Параллельно с озонатором 5 включены второй коммутирующий прибор 8 и ограничивающее ток разряда емкостей озонатора 5 сопротивление 9. Коммутирующий прибор 8, сопротивление 9 и озонатор 5 представляют разрядный контур. Управляющие электроды коммутирующих приборов 6 и 8 подключены к блоку 10 управления. Таким образом все озонаторы 5 блока...

Номер патента: 462316

Опубликовано: 28.02.1975

Авторы: Райхел, Фонарев, Шван

МПК: H05B 3/06

Метки: блок, электронагревателей

...элекбчатой штангой 3 и рующего трубчатые а свободном конце одатчик 5, обеспечиленного режима рагревателей. Изобретение относится к электротермии, в частности к блокам трубчатых электронагревателей.Известен блок электронагревателей, содержащий укрепленные во фланце трубчатые электронагреватели, зафиксированные в диске с пазами, и трубчатую штангу для размещения термодатчика. Недостатком такой конструкции является ее малая жесткость и недостаточная надежность при эксплуатации.В предлагаемой конструкции диск жестко связан со штангой.Это позволяет увеличить жесткость конструкции и повысить надежность блока электронагревателей.На фиг. 1 изображен пэлектронагревателей; наА - А на фиг. 1. агревател ыми в не 4, фикс ли 2. Н щен терм ь устано...

Номер патента: 462317

Опубликовано: 28.02.1975

Авторы: Балабанов, Бытка, Мельник, Ротарь

МПК: H05B 7/00

Метки: дуговой, многофазной, мощности, регулятор, электропечи

...отключения питани и включения муфты трения) оразностью между напряжениями на сопротивлении 12 У (или на сопротивлении 13 Уз в зависимости от знака Л 1) и напряжением на конденсаторе 14 0,4. Разность напряжений У в 0 (илп О - У) преобразовывается в потенциальный сигнал транзистором 15 (или 16) н подается на вход логического блока в виде нормированного сигнала.В точках 17, 18 формируется сигнал, равный ЛУ(1), знак которого определяется эмиттерными повторителями, собранными на транзисторах 19 и 20. Величина 5. реализуется в виде зоны нечувствительности ключей, собранных на транзисторах 21 и 22, выходные сигналы которых в виде нормированного напряжения +-1(У) поступают на вход логического блока 6,Логпчсскнй блок 6 собран на тиристорах 23...

Номер патента: 462318

Опубликовано: 28.02.1975

Автор: Беленький

МПК: H05B 7/10

Метки: дуговой, печи, электрододержатель

...несущего кожуха 3, центрируя последний. В верхней части несущего кожуха 3 имеется патрубок 9, к которому подается сжатый воздух для обдувки электрода 10. Воздух проходит в кольцевом зазоре между электродом 10 и несущим кожухом 3. На бункерную площадку 6 опирается гидроподъемннк 11 с несущей траверсой 12, к которой прикреплен несущий кожух 3. На траверсе 12 установлен механизм перепуска 13 электрода 10.Несущий кожух 3 в нижней части снабжен вставкой 14, которая своими фланцами через электроизоляционные прокладки 15 и 16 болтами 17 (электроизолированными) скрепляется с ним.С внутренней стороны вставки 14 закреплена гофрированная обечайка 18 таким образом, что ее внутренние участки отстоят от электрода 10 с незначительным зазором а (2 - 5...

Номер патента: 462319

Опубликовано: 28.02.1975

Авторы: Беленький, Ильинский

МПК: H05B 7/12

Метки: дуговой, печи, своде, уплотнение, электрода

...забивается сухим уплотнителем 6,Нож 7, входящий внутрь коробки 1, в нижней части выполнен в виде коробки 8, а в верхней части снабжен гидрозатвором 9. Донная часть гидрозатвора опирается на кронштейн 10 с 10 роликами 11, Кронштейн подвешен шарнирнок стойкам 12, прикрепленным к нажимному кольцу 5. В донной части гидрозатвора выполнены сливные отверстия 13. К нажимному кольцу прикреплен дополнительный круговоч 15 нож 14, расположенный концентрично ножу 7.Нож 14 входит в гидрозатвор. Внутри коробки 1 снаружи ножа 7 свободно установлен нож 15. Верхняя часть ножа 15 имеет выступ 16.Для снижения электромагнитных потерь ко робка 1, ножи 7, 14, 15, а также гидрозатворвыполнены из немагнитного материала. трода работает следующим Уплотнение...

Номер патента: 462320

Опубликовано: 28.02.1975

Авторы: Зайцев, Малиновский, Простяков, Фомин

МПК: H05B 11/00

Метки: индукционно-плазменная, плавильная

...питания плазмотрона.Предложенная установка отличается от известной тем, что с целью увеличения производительности и уменьшения установленной мощности плазмотрон подключен к источнику питания последовательно с индуктором.На фиг. 1 показана схема включения одного плазмотрона; на фиг, 2 - схема включения двух плазмотронов.Вокруг плавильной емкости 1 установлен индуктор 2. Над плавильной емкостью размещены плазмотроны 3, В варианте установки с одним плазмотроном используется подовый электрод 4.Установка имеет один источник питания 5. Установка работает следующим образом: по известной схеме зажигается дежурная дуга между электродом и соплом плазмотрона 3, Перемещением плазмотрона добиваются касания факела дуги шихты и затем включается...

Номер патента: 462321

Опубликовано: 28.02.1975

Авторы: Агеенков, Шишкин

МПК: H05B 33/08

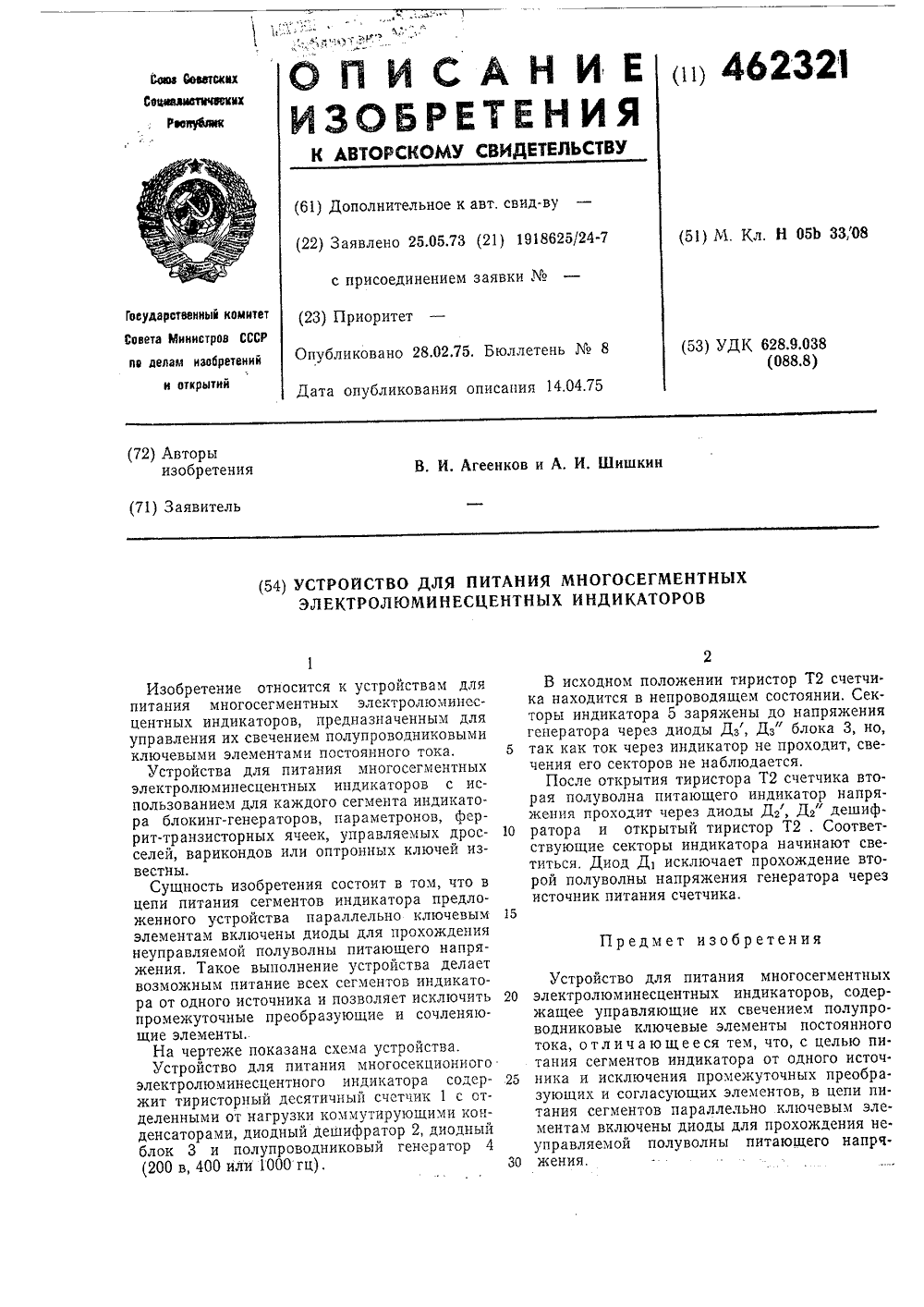

Метки: индикаторов, многосегментных, питания, электролюминесцентных

...питающего напряжения. Такое выполнение устройства делает возможным питание всех сегментов индикатора от одного источника и позволяет исключить промежуточные преобразующие и сочленяющие элементы.На чертеже показана схема устройства.Устройство для питания многосекционного электролюминесцентного индикатора содержит тиристорный десятичный счетчик 1 с отделенными от нагрузки коммутирующими конденсаторами, диодный дешифратор 2, диодный блок 3 и полупроводниковый генератор 4 (200 в, 400 или 1000 гц). АНИЯ МНОГОСЕГМЕНТНЫХНТНЫХ ИНДИКАТОРОВ 2В исходном положении тиристор Т 2 счетчика находится в непроводящем состоянии. Секторы индикатора 5 заряжены до напряжения генератора через диоды Дз, Дз" блока 3, но, 5 так как ток через индикатор не проходит,...

Номер патента: 463241

Опубликовано: 05.03.1975

Авторы: Горчаков, Матисон

МПК: H05B 7/00

Метки: дуговой, мощности, печи, регулятор, электрической

...этот сигнал превысит порог зоны нечувствительности, на ьходс г - в преобразователя 1 появляется иаиря 11 сиис.Пр 1 Иа 1 ушении 1 екима типа скорокос замыкание полярность напряжения иа входе г - -в такова, что на выходе аб преобразователя 1 появляется напряжение такой полярности, что электродвигатель 2 иа шнаст разгоняться для персмсщсния электрода 10 вверх,По мг 1 с р 1 згоиа элскт 1 одв:га 1 сля 2 1)асге напряжение оорансй связи, снимаемое с иотсициометра 3, Если си иал, поступающий с задатчика м 01 цности 4, исООльшой Величины (стабидлитроп 7 заперт),;0 электродвигатель 2 разгоняется до пониженной скорости, ири которой иаирикение с з,",дат 1 ика 4 ., ощнасти в пределах статизма системы уравновешивается нап 151 жением Обратн 01 сВ 5 Зи...

Номер патента: 463242

Опубликовано: 05.03.1975

Авторы: Васильченко, Ганопольский, Рожанский, Фиолетов, Хохлов, Червяков

МПК: H05B 41/392

Метки: ламп, люминесцентных, устройств, яркости

...накального трансформатора насыщающимся позволяет снизить его габариты и вес, что иногда существенно, например, для устройств регулирования самолетного освещения.Сущность изобретения поясняется чертежом.Люминесцентная лампа 1 подключена к устройству 2 регулирования напряжения через балласт 3. Насыщающнйся накальный трансформатор 4 подключен первичноп обмоткой параллельно лампе 1 через конденсатор 5.Устройство регулирования 2 может быть выполнено, например, в виде двух встречно- параллельно включенных тиристоров б ис фазовым управлением. Балласт может быть 1 идуктивныв) как па чертеже, или емкостным.При включении первичной обмотки через конденсатор 5 повышенное напряжение на лампе 1 обеспечивается за счет явления резонанса в цепи,...

Номер патента: 411670

Опубликовано: 05.03.1975

Авторы: Асиновский, Афанасьев, Пахомов, Стрельцов, Шабашов

МПК: H05B 7/18

Метки: дуги, зажигания, электрической

...обладает аномально низким напряжением пробоя, а именно напряжением 300 в 5 В вместо 2 - 6 кВ для чистых газов при атмосферном давлении и зазорах в нескольких миллиметров при концентрации аргона в смеси около 0,1%.Зажигание дуги производят следующим образом,Межэлектродный промежуток плазменногоустройства продувают аргоном. На его электроды подают рабочее напряжение. Затем в межэлектродный промежуток подают неон, не обходимый для снижения напряжения пробоя,после чего подачу аргона прекращают, При достижении состава газовой смеси, пробойное напряжение которой соответствует приложенному рабочему напряжению, например при 10 концентрации аргона в смеси около 0,1%, происходит пробой межэлектродного промежутка и зажигание...

Номер патента: 464083

Опубликовано: 15.03.1975

Авторы: Афенченко, Коптев

МПК: H05B 7/08

Метки: графитового, металлическим, соединения, токоподводом, электрода

...поверхностью, причем на токоподводе также может быть выполнен участок с конической поверхностью, 25В качестве электропроводной массы может быть использован металлографитовый, железоникелевый или вольфрамомедный порошки: (Ре+графит, Ге+28% %; %+Си).На фиг. 1 и 2 по предлагаемому способу 30 даны виды узлов соединения; на фиг. 3 - технологическая схема получения узлов соединения.В электроде 1 выполняют паз с канавками 2, имеющими коническую поверхность, в который соосно устанавливают токоподвод 3, и в зазор между ними запрессовывают в горячем состоянии металлокерамический порошок 4 при помощи матрицы 5 и пуансона 6.Прессование и спекание порошка производят при 1100 - 1150 С,Используемые порошковые смеси имеют коэффициент линейного...

Номер патента: 464084

Опубликовано: 15.03.1975

Авторы: Алферов, Баглай, Медовар, Шуруев, Щупак

МПК: H05B 7/10

Метки: контактное, многоэлектродной, печи, электрошлаковой

...показано описываемое устройство.Оно состоит из изолированных друг от дру га контактных щек 1, к которым подведенытоковедущие шинопроводы 2, толкателей 3, совершающих возвратно-поступательные движения, качающихся рычагов 4 с отверстиями а для переналадки, опор 5 качания и расхо дуемых электродов 6,Устройство работает следующим образом.В зону зажима подаются расходуемыеэлектроды 6, установленные на любом из до пустимых для данного контактного устройства диаметре распада. Затем приводом, например механическим, толкатели 3 подаются вперед, воздействуя на качающиеся рычаги 4, которые, в свою очередь, прижимают расходуе мые электроды к контактным щекам 1. Приэтом осуществляется токопередача от контактных щек 1 к расходуемым электродам 6,...

Номер патента: 464984

Опубликовано: 25.03.1975

Авторы: Поликарпов, Салмин, Черин

МПК: H05B 7/10

Метки: дуговой, электродержатель, электропечи

...щеки 7 компенсаруется зазором в зажимном устройстве. Подвижная щека 7 зажимает электрод 10 и обеспечивает электрический коггталт и необходимое усилие,для удержания электрода, Планки 15, шарнирно соединяющие трубы 4 с рукавом 1, будучи выполнены из электроизоляционного материала, обеспечивают разрыв контуров паразитнык токов,ектродо вышение единень беспечи рукава На фиг. 1 приведена конструткция элекдодержателя; на фиг. 2 - разрез А - А. Электрододерж атель дуговой электропечи содержит,рукав 1 с ункрепленными на нем цапфами 2 и корпусом токоведущие трубы 4 с токоподводящими шлангами бводоох- О лаждаемую контактную щеку 7, жестко соединенную с трубами 4 и при помощи болтов 8 закрепленную на штоке 9 зажимного устройства для зажима...
