H05B — Электрический нагрев; устройства электрического освещения, не отнесенные к другим классам

Номер патента: 149501

Опубликовано: 01.01.1962

Автор: Русинов

МПК: H05B 41/34

Метки: излучения, лампы, потока, ртутной, стабилизации

...устройство имеет чувствительный элемент (ве которого использован вакуумный фотоэлемент), согласую тодный повторитель, выходной катодный повторитель связанный с уси. лителем, регулирующий орган и стабилизатор напряжения, выполненный на двух стабиловольтах с заземленной средней точечкой, подключенных к сети переменного тока через выпрямительный мост.149501 Для достижения указанной выше цели согласующий катодный позторптель смонтирован в выносной головке вместе с фотоэлементом.На чертеже показана принципиальная электрическая схема такого устройства. Устройство питается от трансформатора Т.Чувствительным элементом устройства является фотоэлемент Л,. Чувствительный элемент согласуется с усилителем через катодный повторитель Л...

Номер патента: 149819

Опубликовано: 01.01.1962

МПК: G05B 11/00, G05F 1/66, H05B 6/68 ...

Метки: 149819

...подается на вход усилителя 3напряжения, настроенного на частоту 2,1 мги. Усиленное напряжениедалее детектируется детектором 4. Выпрямленное напряжение подаетсяна управляющую сетку лампы усилителя 5 постоянного тока, в анодную цепь которой включено сопротивление подогрева термостата б.Дифференциальный трансформатор выполнен на двух ферритовыхкольцах 7 и 3. Первичная обмотка трансформатора - общая дляобоих колец, Две секции вторичной обмотки трансформатора включены встречно. Ферритовые кольца разделены текстолитовой подкладкой, Кольца и прокладка имеют воздушный зазор цилиндрическойформы, в котором размещается ферритовый сердечник 9. В качествематериала для сердечника взят феррит марки Ф, а для колец - .феррит марки Ф-б 00. Геометрическ.е...

Номер патента: 150186

Опубликовано: 01.01.1962

Автор: Белозеров

МПК: H05B 3/44

Метки: радиационный, электронагреватель

...еских конструкций и д трубу с кварцевой обых к ней стаканов с то тем, что, с целью упро кла при выходе из стро съемной. температурногжащий излучаиненную прилементами,рукции и экокварцевая о о на ющую помо для высоко талей, содер лочкой, соед оведущими э щения конст я излучателя отл иномии болочНа чертеже щий излучатель цы излучателя и элементами 4.Предлагаем стить проведени рукций в лабора Радиационгрева металличметаллическующи привареннчающийсякварцевого стека выполнена Л, Г, БелозеровИОННЫЙ ЭЛЕКТРОНАГРЕВАТЕЛ октября 1961 г. за М 747963/24-6тений и открытий ври Совете Министров СССР етене изобретений Хе 18 за 196 ционных электронагревателеи для выллических конструкций и деталей, соческую трубу с кварцевой оболочкой, енных к...

Номер патента: 150188

Опубликовано: 01.01.1962

Авторы: Бамберг, Дресвин

МПК: H01T 19/02, H05B 7/00

Метки: воздухе, высокочастотного, кольцевого, разряда

...анодного напрякения в высокочастотном генераторе, либо; - при соответствующей настройке линии генератор - индуктор и выборе подходящего начального давления в разрядной трубке - происходит автоматически), По достижениями давления, определяемого условиями технологии, в зону разряда помещается об"- ект нагрева.Для возможности длительной работы в непрерывном режиме разрядная трубка выполняется из кварца, стенки ее принудительно охлаждаются снаружи воздухом. Трубке посредством специального механизма сообщают колебательные движения в осевом направлении. Последнее не исключает помещения нагреваемого объекта неподвижно относительно зоны разряда и индуктора, как при атмосферном давлении в воздухе, когда крышки трубки могут быть совсем...

Номер патента: 150742

Опубликовано: 01.01.1962

Автор: Попов

МПК: B23K 3/047, H05B 3/64

Метки: водородная, печь, электронагревательная

...опирается колпак 3. Междудвумя стенками колпака циркулирует вода для охлаждения. Плита иколпак образуют рабочее пространство печи, Под колпаком расположены нагревательные элементы 4, подставка 5 для пайки изделий и детали б.Отражательные экраны на чертеже не показаны.При подаче напряжения на нагревательные элементы 4 под колпаком образуется зона высокой температуры, при этом нагреваются детали б. После нагрева деталей до определенной температуры, прппоЛ,положенный на место сная, растекается и заполняет шов.После этого детали должны остывать до температуры, не пшающей 50. Этот период длится около 1 нас 20 мин, в случаепользования предлагаемого устройства,Если после расплавления припоя и отключения нагревательныхэлементов 4, вкл 1 очить...

Номер патента: 150931

Опубликовано: 01.01.1962

Автор: Дормакович

МПК: H05B 41/38

Метки: светописания

...плавное распространение свечения только в специальных трубках с впаянными в них сопротивлениями-электродами,Особенность предлагаемого способа изменения длины светящегося газового столба в газоразрядных источниках света для упрощения свето- пишущей установки путем использования одноэлектродных разрядных ламп, заключается в том, что питание их осуществляют от генератора тока высокой частоты, выходное напряжение которого изменяют при помощи регулятора, имеющего, например, моторный привод, или путем емкостной настройки выходного контура генератора тока высокой частоты конденсатором переменной емкости.На чертеже показана блок-схема установки для осуществления способа.Главное ра вечения по длине трубки 1 осуществляется при помощи из сти...

Номер патента: 150932

Опубликовано: 01.01.1962

Авторы: Заславский, Михайлов

МПК: H05B 41/231

Метки: давления, зажигания, лампы, ртутной, сверхвысокого

...и размыкании электродов посредством пусковой кнопки в контуре дроссель-конденсатор возникают затухающие колебания, используемые для поджига лампы.Такое выполнение устройства упрощает устройство и делает излишним применение каких. либо генераторов высоковольтных импульсов, пгдводимых к межэлектродному пространству внутри лампы.На чертеже изображена схема предлагаемого устройства.Устройство имеет выпрямитель 1, конденсаторы 2, 3 и 4, используемые вместе с выпрямителем для зажигания ртутной лампы 5, балластный б и сглажива 1 ощий 7 дроссели, шунтированнь 1 е конденсаторами 3 и 4. Для зажигания ртутной лампы 5 при помощи пусковой кнопки 8 производят замыкание и размыкание электродов лампы. Сглажива 1 ощий дроссель 7 шунтирован конденсатором...

Номер патента: 151365

Опубликовано: 01.01.1962

Автор: Бизяев

МПК: C21D 1/06, C21D 9/24, H05B 7/18 ...

Метки: зубьев, концов, ленты, пильчатой, термообработки

...о тгрмоооработки концов. зубьев,На чертеже схематически изображена описываемая установка, Электродвигатель 1 через редуктор 2 и ременную передачу 3 приводит во вращение лентопротяжные ролики 4. Пильчатая лента 5 посредством лентопротяжтчых роликов перематывается с подающего барабана 6 на приемный барабан 7.При перемещении ленты концы ее зубьев взаимодействуют с вольфрамовым электродом 8, получающим питание от вторичного контура 9 высокочастотного генератора, в который входит также контур 10 лампового генератора. Между концами перемещающихся зубьев и электродом образуется высокочастотный дуговой разряд, нагревающий поочередно концы зубьев пильчатой ленты до закалочной температуры. В непосредственной близости от места нагрева зубьев...

Номер патента: 152029

Опубликовано: 01.01.1962

Автор: Фокин

МПК: H05B 41/23

Метки: бесстартерного, зажигания, лампы, люминесцентной

...обмотки 2 на первичную 1 начальные обмотки катодов люминесцентной лампы должны наматываться в разных направлениях. Предмет изобретения Устройство для бесстартерного зажигания люминесцентной лампы с предварительным нагревом катодов при помощи накального трансформатора с отключающим элементом, включенным последовательно с первичной обмоткой накального трансформатора, отличающееся тем, что, с целью повышения надежности отключения, в качестве отключающего элемента использована лампа тлеющего разряда, например неоновая, параметры которой выбираются такими, чтобы напряжение зажигания было ниже напряжения питающей сети и потенциал; потухания выше рабочего напряжения на лампе. тавитель Л, О. Соль едактор Л, Н. Гольцов Текред Т. П....

Номер патента: 152479

Опубликовано: 01.01.1963

МПК: C21D 9/00, C22F 1/04, G01R 17/00 ...

Метки: 152479

...ц внутри сердечника трансформатора, образует короткозамкнутую вторичную обмотку. За время прохождения через установку жила нагревается ицдуктированным током промышленной частоты, вьпе порога рекристаллизации алюминия и отжигается до степени полутвердой проволоки.Индукционный способ нагрева обеспечивает подвод тока к жиле без скользяшцх контактов, что обеспечивает минимальное натяжение жилы в установке и устраняет ее вытяжку. )Кила перед поступлениел 1 в пресс не охлаждается принудительно, что позволяет повысить скорость вулканизации резиновой изоляции за счет тепла, накопленного жилой в процессе полуотжига и улучшает качество изоляции. Регулирование тока отжнга в функции скорости движения жилы, осуществляется за счет изменения...

Номер патента: 152711

Опубликовано: 01.01.1963

МПК: B21D 17/04, H05B 3/50

Метки: 152711

...в том, что на нагреватель надев вую трубку и на ней путем пластической деф зуют спиральные ребра, что упрощает технол На чертеже изображен биметаллический катными ребрами. На гладкотрубный электронагреватель 1 с миниевая трубка 2 и с помощью приспособле токарном станке, производится накатка спира стической деформации трубки. Предмет изобретенияктрические нагреватели с еличения теплообменной ьная мощность втсм 2, что агревательного элемента; ю мощность и не увелио более мощными.гладком трубчатом электпредлагаемого способа ают с зазором алюминиеормации (накатки) обраогию образования ребер. электронагреватель с навободно надевается алюния, установленного на льных ребер путем плаСпособ обра еле, отл ича ю агреватель наде е путем...

Номер патента: 152712

Опубликовано: 01.01.1963

МПК: H02K 15/14, H05B 6/10, H05B 6/40 ...

Метки: 152712

...на замковую часть щита и служащая для возбуждения в этой части щита э.д.с., направленной встречно э.д. с., создаваемой основной обмоткой.На чертеже изображен описываемый разъемный индукционный нагреватель с подшипниковым щитом.Нагреватель содержит обмотку 1 возбуждения и систему магнитопроводов 2. Обмотка 1 возбуждения выполнена в виде разъемной системы катушек, которые охватывают ступицу 3 после установки щита 4 в нагреватель. Магнитопроводы 2 выполнены в виде разъемных С-образных пакетов и имеют полюсные наконечники, площадь сечения которых больше, чем сечение магнитопроводов. Нагреватель заключен в магнитный экран б. Для исключения проникновения имеющихся потокоь рассеяния в периферийную зону щита установлены магнитные экраны...

Номер патента: 152713

Опубликовано: 01.01.1963

МПК: H05B 1/02

Метки: 152713

...счетчика электрической энергии. Нагрев кратковременными импульсами тока при повышенном напряжении облегчает пробой пленки окиси у контактирующих поверхностей, что уменьшает сопротивление контактов.Для дозировки электроэнергии может применяться электромеханический счетчик энергии, снабженный контактами для разрыва электрической цепи при достижении заданной дозы энергии, с автоматической установкой в исходное положение, либо практически безынерционный детекторный счетчик энергии, выполненный на основе схемы вычислительного устройства,152713 Предмет изобретения Способ электронагрева стержней арматуры для создания предварительного напряжения перед заливкой их цементом, о т л и ч а ю щ и йс я тем, что подачу тока производят импульсами и...

Номер патента: 152921

Опубликовано: 01.01.1963

МПК: H05B 6/10, H05B 6/36

Метки: 152921

...нагреваемых изделий, т. е, повышению энергетических показателей и производительности нагревателя.Сущность изобретения пояснчется фиг. 1 и 2, на которых изображен предлагаемый индукционный нагреватель.Нагреватель состоит из соленоидного индуктора 1, надетого натрубчатый муфель 2, и двух боковых магнитопроводов 3, охватывающих индуктор снаружи,Внутри основного трубчатого муфеля устанавливаются вспомога.тельные трубы, и заготовки определенных размеров загружаются в промежуток между основным трубчатым муфелем и вспомогательнымитрубами, Боковые стержни магнитопровода сближаются к центру, что.бы при нагреве изделий воздушный зазор между изделиями и боковыми стержнями на входе и выходе нагревателя был минимальным.152921 Возможны...

Номер патента: 152922

Опубликовано: 01.01.1963

МПК: H05B 3/06, H05B 3/08

Метки: 152922

...2. Цанга вводится в коническое отверстие замыкающей колодки о, электрически соединяющей концы нагревателей, Крепление осуществляется посредством натяжной гайки 4 с шайбой о. В варианте, показанном па фиг, 2, применена вспомогательная втулка б с коническим отверстием, в которое вводится цанга 2.Предложенный контакт может быть стандартизован по нескольким группам, причем в каждой группе будут только различные диаметры внутри цанги, соответствующие диаметру нагревателя, Все остальные размеры контакта одинаковые и взаимозаменяемые.Некоторая конусность внутренней поверхности цанги обеспечивает при затяжке на нагревателе получение плотного прилегания по всейМ 152922 длине, чем исклюяется Оорязовяние электрнссской дуги, я следовательно...

Номер патента: 153344

Опубликовано: 01.01.1963

МПК: F24H 3/04, F27D 11/08, H05B 7/00 ...

Метки: 153344

...чертеже показана установка с безэлектродной разрядной камерой, в которой используется предлагаемый способ повышения термостойкости камеры,Ьезэлектродный кольцевой разряд возникает в стеклянной или кварцевой камере, выполненной в виде трубки 1, помещенной в соленоид, по которому протекает ток высокой частоты. Этот разряд носит характер индукционных токов, которые возникают в разряженной газовой среде внутри трубки. Последней сообщается возвратно-поступательное движение посредством механизма 2. Разряд, оставаясь все время под негодвихкпой обмоткой, прогревает проходящую холодную часть кварцевой трубки. Такое возвратно-поступательное движение псзво,.яетМ 153344 размазывать зону нагрева кварцевой трубки и тем самым повышает теплос 1...

Номер патента: 153756

Опубликовано: 01.01.1963

МПК: H05B 6/30

Метки: 153756

...увлекается бегущим. полем вверх, а с другои стороны оттесняется от поверхности вглубь, к оси зоны. При помощи бегущего поля можно добиться, чтобы наиболее нагретые частицы, расположенные под плавильным индуктором, направлялись преимущественно к центру фронта плавления, облегчая тем самым проплавление стержняМ 153756насквозь. Посредством изменения соотношения токов в индукторах,сдвига фаз, и подбирая соответствующее расположение индукторов относительно зоны, можно регулировать направление потоков металла в зоне и, таким образом, воздействовать на форму фронтов кристаллизации и плавления,На фпг. ) и 2 схемагически показаны два варианта устройства для осуществления предлагаемого способа.Между двумя (или более) силовыми индукторами 1 и 2...

Номер патента: 153924

Опубликовано: 01.01.1963

МПК: C21D 1/06, C21D 9/30, H05B 6/36 ...

Метки: 153924

...занимать а с двумя пневманазначен для пер левое,расположены се форме двух схгеи По обе стороны кулачкового валика сции 6 и / индуктора, имеющие внутренние вырезы по ных кулачков 8 и .9,Сжатый воздух посредством электропневмокранов 10 и 11 подается в соответствующие полости пневмоцилиндров каретки, перемещая последнюю совместно с валиком в правую или левую сторону, В вырезах секций индуктора, с целью равномерного нагрева детали, устанавливаются магнитопроводы 12, выполненные в виде пакета из пластин трансформаторного железа. Закаливаемый кулачок о и шейка располагаются в вырезе соответствующей секции, а смежный кулачок 9 пропускается через вырез этой секции и закаливается в последующей секции индуктора,Посредством пневмоцилиндра 4...

Номер патента: 154311

Опубликовано: 01.01.1963

МПК: H01H 43/10, H05B 37/00

Метки: 154311

...в коллектор при этом запираегся: ток в обмотке реле Р отсутствует. При размыкании контакта К конденсатор С,начинает разряжаться, Уменьше,ние напряжения на емкости приводит к отпиранию перехода база - коллектор; в обмотке реле Р появляется ток. Разряд конденсатора происходит до напряжения, прои котором переход база - коллектор открывается. Время задержки определяется постоянной времени контура РС.Автомат работает следующим образом (фиг. 3).Если фотосопротивление ФС освещено, средний контакт реле Р находится в положении 1, контактные группы реле Р, разомкнуты, контактная группа реле Рз замкнуты. При затемнении фотосопротивления реле Р, срабатывает и перебрасывает средний контакт в положение 2. При этом конденсатор С, первого каскада...

Номер патента: 154332

Опубликовано: 01.01.1963

МПК: H05B 41/23

Метки: 154332

...р О переменной емкости, состоящий из двух конденсаторов 10 а, и 10 д, Обкладки конденсатора замыка 1 отся при помощи сдвоенного переклю154332 чателя П (известная схема быстрого пуска с компенсированным напряжением накала, в которой лампа раоотает с одним катодным пятном), В качестве балластного сопротивления б применен дроссель. Он сделан с отводами а, Ь, с для регулировки тока лампы от значения ниже номинального (отвод а) до значения выше номинального (отвод с). Сдвоенный переключатель П обеспечивает одновременное изменение величины балластного сопротивления б (тока лампы) и емкости конденсатора 10. В положении переключателя а - с/ ток лампы меньше номинального (темнение лампы), а обкладки конденсатора 1 О закорочены, В положении Ь - е...

Номер патента: 154336

Опубликовано: 01.01.1963

МПК: F24H 1/10, H05B 3/60

Метки: 154336

...при температурах до 200 - 250 С.Нижний торец цилиндра б оконцован кольцом 11 из фторопласта.Электроды 12 и 1 Я из нержавеющей стали выполнены в виде шара.Ток к электроду 12 подводится металлическим стержнем 14, изо. лированным трубкой 15 из фторопласта. Для оконцовки внутреннего торца проходного изолятора Б применена втулка 1 б из фторопласта,Замыкание на корпус нагревателя тока, проходящего через столо водяного потока, происходит через электрод 13 и передвижную металлическую штангу 17, связанную с электрическим или гидравлическим приводом, обеспечивающим вертикальное передвижение электрода 1 я. Проход штанги 17 через заглушку 7 уплотняется сальником 18.Для отвода воздуха и пара, накапливающихся в процессе работы нагревателя, в...

Номер патента: 154337

Опубликовано: 01.01.1963

МПК: H01F 31/00, H05B 6/10

Метки: 154337

...перемычлько заготовок. личается от установки стержень трансформ с углублениями в нап х заготовок. Этим о за счет сближения на соединяю по авт. св. атора в месте авлении, пербеспечпвается греваемых за. фиг. 2 ображена установка; На фиг, 1 схематическирез ее по 1-1 на фиг. 1,Описываемая установкапроводом 1, помещенных в нжены стержень 8 и нагреваемб, Стержень 3 трансформатоками 1, имеет углубления б,готовок.Для сохранения вледний выполнен с уши состоит из трансформатор м катушек 2, между котор 1 е заготовки 4 с керамичес а, охватываемый с двух ст направленные перпендикул а с магнитоыми располокой изоляцией орон заготов. ярно осям занеизменным итовок,этом месте сечения стержнрением в направлении осей за Класс Н 021; 215, 12 Н 021; 2 И...

Номер патента: 154338

Опубликовано: 01.01.1963

МПК: F27D 11/08, H05B 7/11

Метки: 154338

...соединена при помощи двух гибких кабелей 1 соштоком 2. Плюсовая шина двумя или несколькими симмсгрично расположенными гибкими кабелями 3 присоединена к фланцу 4 вакуумного кожуха 5, в котором размещен выполненный нз неферромагнитного металла шток 2 подачи электрода 6.Электрический контакт вакуумного кожуха 5 с излошествляется через промежуточную стальную плиту 8. Та9 изложницы 7 имеет с последней непосредственныйконтакт, то к нему ток не подводится.Таким образом, токоподвод до фланца 4 вакуумного кожуха 5 является бифилярным, а ниже фланца - коаксиальным, что исключаетвозможность образования сильных магнитных полей под электродом 6и в деталях конструкции печи, в результате чего устраняется вредноевлияние этих полей на расплавле; ную...

Номер патента: 154627

Опубликовано: 01.01.1963

МПК: B23K 3/03, H05B 1/02

Метки: 154627

...из Эле щего аль 4. 1 стержне 3 смонтирована термопара 5к рсгулируюшему устройству (на чсрте электродами, е не изобраопушены через м 8 и удлинииз рчки в обму 11, подсое 6 термопаружнойляются бКонцырегулирермопарыали паялму устрожня в треб ля п чехл кодят разь ность нагрея паяльника температуру ть мо люче вать В паяющеподключеннаяжено).Электродызазор между ителем 2, закрепшем шланге 10диняющемуся кНаличие твательной спирк регулирующепаяюшего стер лектрические паяльники, имеющие ручку, удлинитель, ень и нагреватсль 11 уго спираль, размещенную внутри ары и спираль 4 нагревате трубкой 7 паяль 1 ика, его андажом 9 в ручке 1 и вы проводов припанваются к ющем 7 устройству, дает возможнссть увелич ьника, а возможность под йству позволяет...

Номер патента: 154966

Опубликовано: 01.01.1963

МПК: F27D 11/02, F27D 7/06, H05B 3/18 ...

Метки: 154966

...и заключены в электроизолирующие графитовые трубы 14,Крышка 13 рабочей камеры печи снабжена устройством 1 о для подъема и опускания и герметизирующими ее затворами 1 б.Между электроизоляционными трубами 14 и стенками рабочей камеры 1 установлены графитовые стержни на чертеже не показаны) для фиксирования нагревателей по сечению рабочего пространства печи.Шихта поступает через бункер и колокол в рабочую камеру. Высокая температура в рабочей камере создается внешними и внутренними нагревателями.Разгружается шихта передвижением пластины разгрузочного шибера 9, которая во время работы печи прижимается к нижней части рабочей камеры с помощью стержня 17 и плиты 18.Оостаток реакции после выгрузки попадает в приемник 10.Перед выгрузкой...

Номер патента: 154967

Опубликовано: 01.01.1963

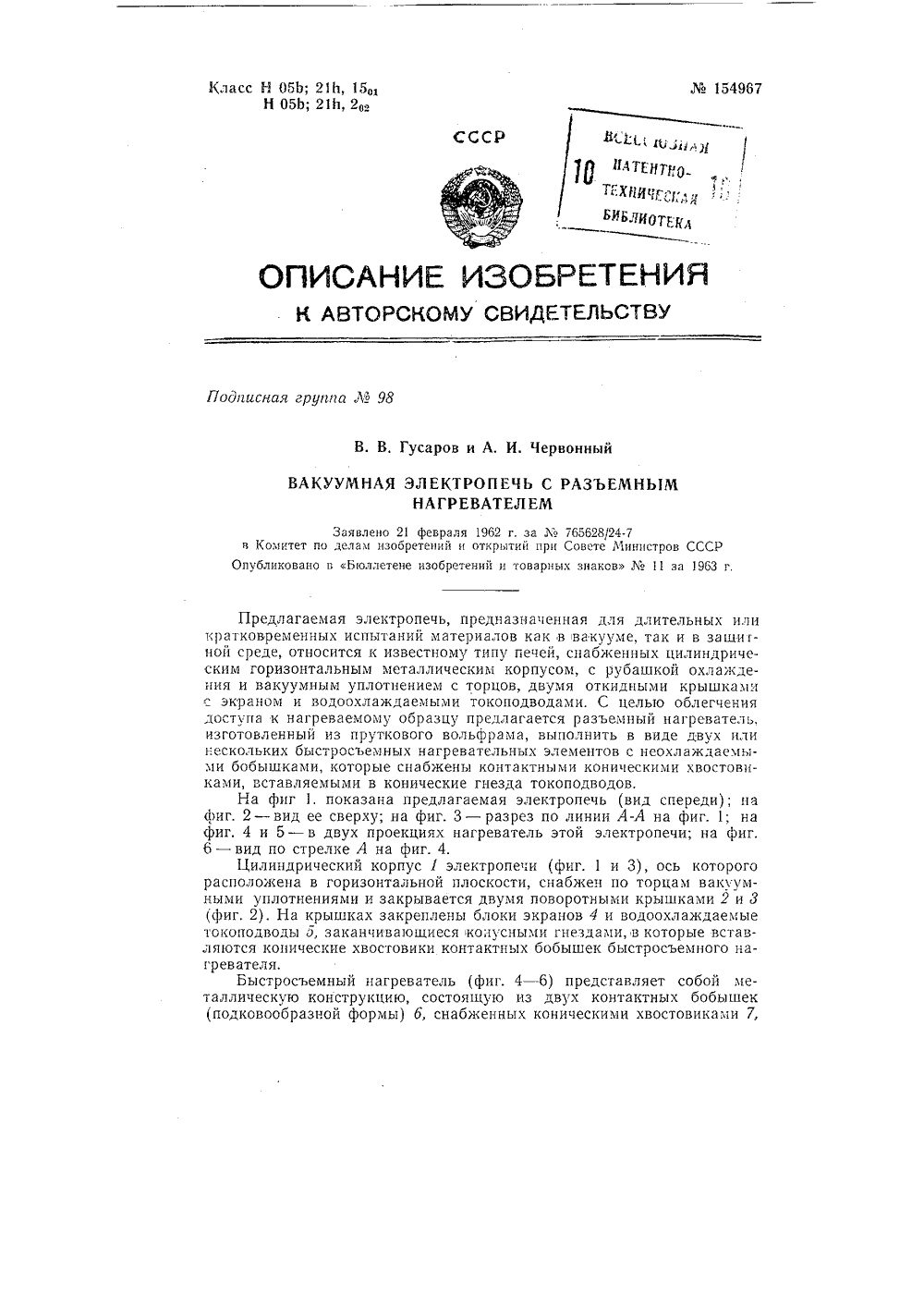

МПК: H05B 3/42, H05B 3/64

Метки: 154967

...бобышкях б они защищены металлическими экранами 11 (фиг, 4 и 5).Постановка и съем нагревателя в токоподводы б (фиг. 1) производится при небольшом усилии, так как конический хвостовик 7 контактной бобышки б садится в конусные гнезда водоохлаждаемых токоподводов при сравнительно неоольшом трении и при самотормозящем конусе.В рабочем состоянии (при нагреве электропечи) конический хво:.стовик 7 контактной бобышки, расширяясь, самозаклинивается и обес печивает надежный электрический и механический контакт нагревателя с токоподводами, закрепленными на крышках вакуумной электропечи.Нагреватель может изготовляться из материалов, имеющих высокие точки плавления (вольфрама, молибдена, ниобия, тантала и т, д.); марка материала зависит от...

Номер патента: 154968

Опубликовано: 01.01.1963

МПК: G05F 1/70, H05B 6/08

Метки: 154968

...надежность установки.Предлагается устройство для плавного регулирования коэффициента мощности высокочастотной индукционной термоустановки путем изменения величины емкости компенсирующих конденсатороз, в качестве которых используются нелинейные конденсаторы, включенные в схему моста, Одна диагональ этого моста подключается параллельно к термоустановке, а к другой диагонали подводится регулируемое напряжение постоянного тока. Еъ 1 кость нелинейных конде 1 саторов изз 1 еняется под действием управляющего постоянного напряжегн 1 я, зависящего от отклонения коэффициента мощности от заданного значения.154968На чертеже представлена блок-схема предлагаемого устройства для автоматического регулирования коэффициента мощности, где Г -...

Номер патента: 155084

Опубликовано: 01.01.1963

Автор: Мильгевский

МПК: B21D 7/16, H05B 6/36

Метки: 155084

...трубы (заготовки) рычагом 9 (в первом вариантс) или рычагом 10 (во втором варианте) раздвигают ролики самоцентрирующего механизма. автоматически я этого индуктор тм с ним рычажнем тр у.б у м ехактор, общий вид; ане; на фиг. 3 - ий механизм; на г, 3. трубогибочплавающий т, отлицаюИндуктор для нагрева труб наных и трубовысадочных машинах 30 в поперечной к оси труб плоскос аявлено 13,Х 1.1961 ( 7 Для высадки утолщений на трубах, а также для гибки труб применяется местный нагрев трубной заготовки токами высокой частоты с помощью индукторов кольцевой формы. Под действием боковых сил, неизбежновозникающих при деформировании в процессе работы на высадочных или трубогибочныхмашинах, происходит смещение оси трубнойзаготовки относительно...

Номер патента: 155251

Опубликовано: 01.01.1963

МПК: H05B 7/12

Метки: 155251

...дуговоц псчц; ца фиг. 2 - разрез по А-Л на фиг, 1; на фиг. 3 - разрез по Б-Б на фиг. 1.На приподнятой площадке 1 футеровкц свода 2 1 или на футеоовке сухого уплотнительного кольца 3) свободно сверю укладывают пояс из нескольких сегментов 4, соединенных между собои шарнирно с помощью пальцев 5. Средний сегмент имеет фиксирующий выступ 6, помещенный в скобу 7, который не допускает вращения всего устройства. Скобу можно заделать в футеровку свода цлц приварить и каркасу сухого уплотнительного кольца.Крайние сегменты 4 имеют кронштейны 8, на которые навешивается с некоторым провисанием грузовая цепь 9. Длину цепи подбираюг такой, чтОбы, изменяя величину провисания, з 10 жно былО пропустить электрод как минимального, так и максимального...

Номер патента: 155491

Опубликовано: 01.01.1963

МПК: H05B 3/00

Метки: 155491

...газ, глеводо;через ротаметоы 2, смесГпел 3, реометр 4 впомещенную в печи б.Нагревание трубы б до требмеаОй температуры нанесения пиролцзного углерода производится либо чц прямым илц косвенньм нагревом, либо пепосредс противления.При дости)кенни Вязяг 1 ной печи с нагревятел чей температуры (це ни)ке 1100) н последнюю по смесь газов, поступающих цз баллонов 1. В смесцт самоперемешивание газов. одород пост пист фцтсвую трубу 5,)од ив углегра о последу)ощег специальной псвсцно в цсчц соНоц Тр 100 Н рЯОО ается реактцвняч еле 3 происходит СПОСОБ ИЗГОТОВЛЕНИЯ ВЫСОКОТЕМПЕРАТУРНЫХ УГЛЕГРАФИТОВЫХ ТРУБМо 155491Указанная реактивная смесь состоит из углеводородного газа (метан, пропан и т. и.), нейтрального газа (азот, аргон и т, п. ) и водорода....
