H04J — Многоканальные системы связи

Номер патента: 1420670

Опубликовано: 30.08.1988

Авторы: Ефремов, Жеребцов, Журавлев, Минкин

МПК: H04J 3/06, H04L 7/02

Метки: асинхронного, импульсных, потоков, сопряжения

...записи, поступаетчерез третий сигнальный входот селектора 10 синхросигнала,Тактовая последовательность считывания от логического блока 5 поступает на первый сигнальный вход. Второй регистр 18 сдвига и второй элемент 19 И образуют распределитель считывания, создающий импульсные последавательности, аналогичные импульсным последовательностям распределителя записи, Считывание информации иэ элементов 25 памяти осуществляется через элементы 2 б И, В первом элементе 21 ИЛИ. осуществляется сборка полного сигна. в . ла, включающего "дублирующие" посылки, Сигналы с одноименных ячеек первого и второго регистрав 17 и 18 сдвига через вторые выходы поступают на соответствующие входы временного детектора 2. Сигнал разрешения согла сования...

Номер патента: 1424128

Опубликовано: 15.09.1988

Авторы: Колтун, Кудзиева, Мельникова, Сирбиладзе

МПК: H04B 3/04, H04J 3/08

Метки: квазитроичного, регенератор, сигнала, цифрового

...и отрицательным импульсам квазитроичцого сигнала, подаются на выходной блок 6, С выхода блока 6 квазитроичный сигнал в спектре которого для передачи синусондального сигнала вырезан участок частот с помощью управляемого фильтра 8, поступает на другой вход сумматора 1 О.Сигнал на выходе сумматора 10 является выходным сигналом регенератора.Цифровой сигнал (фиг. 2 а) с одногоиз выходов блока 2 управления, а так,ке тактовый сигнал (фиг. 2 б) с выходауправляемого блока 19 задержки поступают на входы элемента ИСКЛЮЧАМП 1 ЕЕИЛИ 11, Если положительные фронтытактовых импульсов находятся в середи"не информационных импульсов(Фиг. 2 а,б), то на выходе элементаИСКЛЮЧАЛЦЕЕ ИЛИ 11 сигнал имеет форму,показанную на фиг, 2 в. Этот сигнал усредняется в...

Номер патента: 1425860

Опубликовано: 23.09.1988

Авторы: Альбах, Шаповальянц

МПК: H04J 3/12

Метки: сигналов, формирователь, цифровых

...временной цикл аппаратуры. Сигнал, определяющий длительность слова, поступает на вход счетчика 4 адреса, который работает в циклическом режиме. Цикл работы (диапазон счета) счетчика 4 адреса определяется сигналом, который вырабатывается 5 10 15 20 25 30 35 40 45 50 55 блоком 1, периодически после считывания последнего отсчета из элемента 9 памяти каждого из блоков 6 - 8.Считывание цифровых отсчетов из элемента 9 памяти осуществляется одновременно и управляется счетчиком 4адреса, выход которого через буферный регистр 5 подключен к входамэлемента 9 памяти. С вь 1 хода элемента 9 памяти цифровые отсчеты сигналов в параллельном коде поступаютна вход преобразователей 11 кодов,где с помощью сигнала преобразуютсяв последовательный код....

Номер патента: 1425861

Опубликовано: 23.09.1988

Авторы: Давыдов, Поносов, Тетерин

МПК: H04J 3/16

Метки: вида, каналов, уплотнения

...подключен к синхровходу аналого-цифрового преобразователя, а второй и третий выходы генератора синхросигналов подключены кпервому и .второму синхровхоПрием и выдача информации в блоке 5 осуществляются сигналами с соответствующих выходов генератора 8.По сигналу с второго выхода генератора 8 четырехразрядные параллельные выходные слова АДИЩ записываются в блок 6, в котором по сигналу с третьего выхода генератора 8 происходит сдвиг выходных слов и. на один разряд в сторону уменьшения. В результате этого на выходе блока б получается сигнал и, в последовательном коде, поступающий под воздействи ем сигнала с третьего выхода генератора 8 в формирователь 7, в котором преобразуется в квазитроичный код для передачи в линейный тракт.Ъ30 861дам...

Номер патента: 1425862

Опубликовано: 23.09.1988

Авторы: Григоросуло, Свица

МПК: H04J 3/17

Метки: информации, пакетов, приема, речевой

...переписывается во второй регистр 3 информации, По заднему фронту стро - бирующего импульса блок 5 управления регистром устанавливается в исходное состояние, второй регистр 3 информации вновь переходит в режим сдвига, а ключ 4 и ключи блока 8 закрываются сигналом, поступившим с выхода второго регистра 3 информации.По кодам, поступающим с детектора 9 и входа 17 сигнала текущего вре- мени, блок 12 сравнения вырабатывает сигнал разности. Когда сигнал разности, поступающий в пороговый блок 13, превысит заданный порог, на выходе порогового блока 13 появляется сигнал, который включает генератор 15 тактовых импульсов, Записанная во втором регистре 3 информация начинает продвигаться тактовой последовательностью, поступающей с генератора...

Номер патента: 1427583

Опубликовано: 30.09.1988

Авторы: Ефремов, Жеребцов, Журавлев, Минкин

МПК: H04J 3/06

Метки: асинхронного, импульсных, потоков, сопряжения

...на примере пгиемного канального устройства 11 . Ба фиг,З изображены временные диаграммы гарактерных точках приемного канального устройства 11,Импульсный поток с входа прие;яого селектора 12 синхросигнала проходит через регистр сдвига, распело- енный в нем, и поступает на ныхо, приемного селектора 12 синхросигнала и далее на вход приемного блока 17 динамической памяти (фиг.За), С выхода приемного селектора 12, синхросигнала синхроимпульсы поступают на вход приемнОго блока 13 управления.Второй 14 ди третий 15, целители частоты осуществляют деление тактовой частоты на в+и, В результате па их выходах формируются импульсы с частотой, равной частоте следования циклов в импульсном потоке, и поступают на входы приемного блока 1 З управления...

Номер патента: 1432794

Опубликовано: 23.10.1988

Автор: Ледовских

МПК: H04J 11/00

Метки: многоканальная, некогерентная, связи

...некогерентная система .связи работает следующим образом,ЗОНа приемной стороне с информацион",ного выхода приемника 1 групповой сигнал поступает на блоки 2, в каждом изкоторых первый и второй согласованныефильтры 3 согласованы с. соответствующими сигналами определенной пары кодовых последовательностей, сформированной на передающей стороне системысвязи, Выходные сигналы согласованныхфильтров 3 сравниваются между собойпо величине в блоках 4 и наибольшее иэ них с определенным знаком (для первого согласованного фильтра положительным, для второго - отрицательным) поступают на входы формирователей 5 и 5 блока 7. В Формирователях 5 в моменты действия квазикогерентных импульсов строба, поступающих с выхода блока 13,...

Номер патента: 1434551

Опубликовано: 30.10.1988

Авторы: Бауман, Беляев, Лось, Попов

МПК: H04J 1/16

Метки: отношения, сигнал-помеха

...его пе,редним Фронтом импульса. На счетныйвход первого счетчика 7 поступают ограниченные и продифференцированныеимпульсы с выхода узкополосного фильтра 17. Число импульсов, подсчитанноепервым счетчиком 7 за время, равноепериоду следования импульсов с таймера 6, пропорционально удвоенной ,45средней частоте принимаемого сигнала,Это число, пропорциональное частотепринимаемого сигнала, через первыйключ 13 поступает в вычитатель 18.На другой вход вычитателя 18 с генератора 10 подается истинное значениечастоты, Разность частот поступает йапервый нелинейный преобразователь 11,на входе которого формируется абсолютное значение этой разности. Импуль.55сы с таймера 6 поступают и на второй1ВНИИПИ Заказ 5565/57 Ти счетчик 8. Накопленная в третьем...

Номер патента: 1434552

Опубликовано: 30.10.1988

Авторы: Байдан, Гончар, Карпухин, Сирбиладзе, Черныш

МПК: H04J 3/08

Метки: квантованной, обратной, регенератор, связью, сигналов, цифровых

...составляющих, опускаются в большей или меньшей степени ниже нулевого уровня. Это подтверждает (в простейшем случае) синусоидальное колебание с меняющейся амплитудойБ(С) = А (г.) злыЗадержанный сигнал будет иметьвидт( ) ( ) ( 3)Моменты пересечения соответствуютусловиюБ(Е) = 8, (Е),АК)зз.пьй = Азхпсо( - Т ),откуда видно, что эти моменты при постоянной задержке не зависят от амплитуды сигнала.Так как любой сложный (несинусоидальный) сигнал можно представить разложением в гармоническом базисе, то вывод о независимости моментов пере 1434552сечения от уровня сигнала можно распространить и на них.На выходе блока 1 О совпадения сигнал появляется при совпадении импуль 5 сов с выхода компаратора 9 и второй линии 8 задержки (фиг, 2 г,д),...

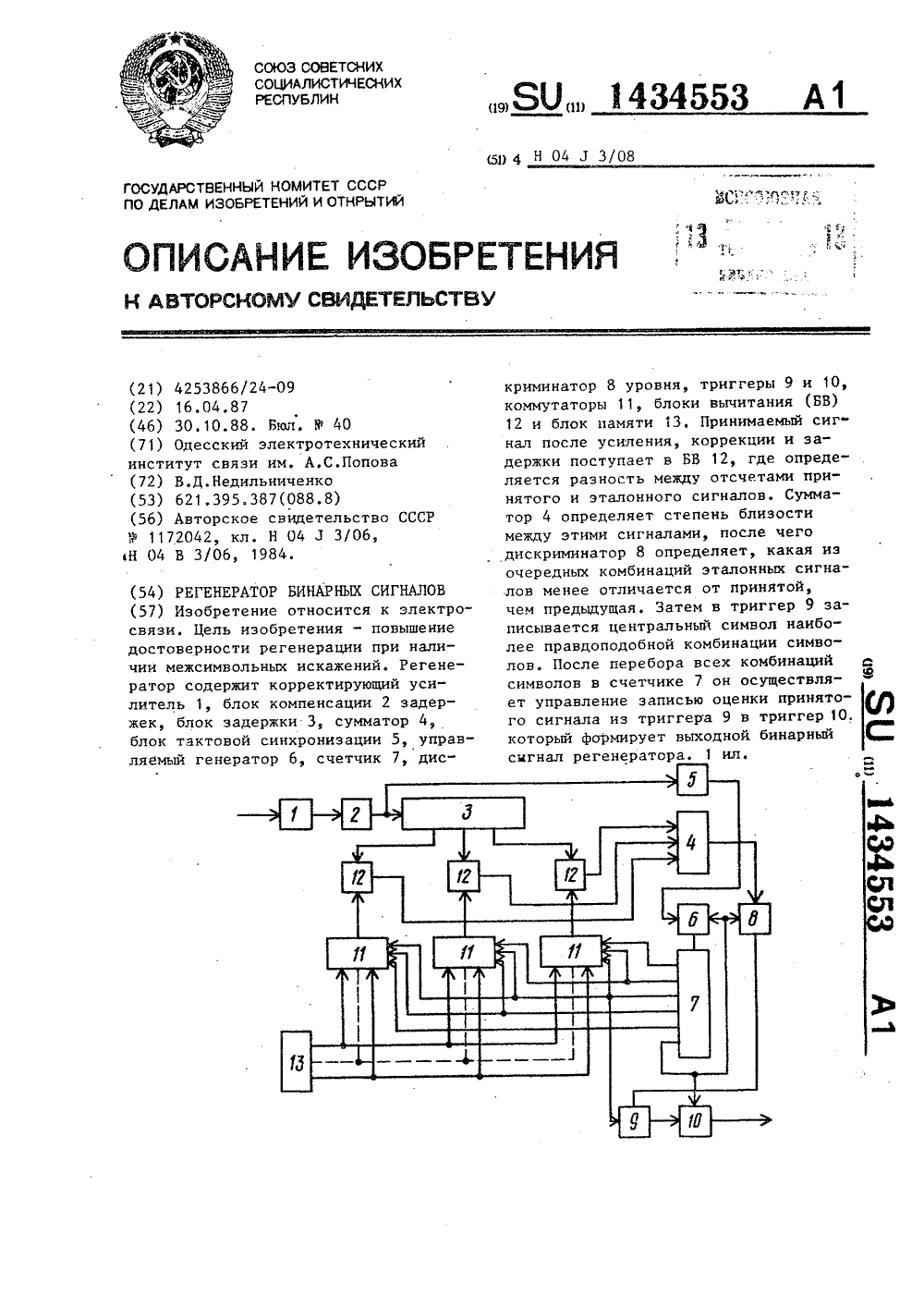

Номер патента: 1434553

Опубликовано: 30.10.1988

Автор: Недильниченко

МПК: H04J 3/08

Метки: бинарных, регенератор, сигналов

...символов(И - длина блока 3 задержки: М - дли-тельность отклика тракта передачив колИчестве тактовых интервалов принимаемого сигнала). Так как длительность отклика тракта передачи равнаМ, то каждый отсчет сигнала может 50принимать 2 значений. Поэтому в бломке 13 памяти хранится 2 отсчетовмэталонных сигналов, поступающих наинформационные входы коммутаторов 11,Прохождением отсчетов эталонных 55сигналов с выходов блока 13 памятиэна вторые входы блоков 12 вычитанияуправляют сигналы, поступающие с выходов счетчика 7 на управляюшие входы коммутаторов 11, В блоках 12 вычитания определяется разность между отсчетами принятого сигнала и отсчетами эталонного сигнала. Разность вычитания с выходов блоков 12 поступают на входы сумматора 4, в котором...

Номер патента: 1434554

Опубликовано: 30.10.1988

Авторы: Данилин, Иткис, Минкин

МПК: H04J 3/14

Метки: качества, линейному, оценки, передачи, сигналов, системы, тракту, цифровой

...считывания иэблока 3 памяти и параллельной записив счетчик 2); прибавление единицы:к записанному (перенесенному) значению при наличии ошибки в цифровом сигнале; запись полученной суммы в соответствующие ячейки блока 3 .памяти.Записанное значение хранится до следующего цикла, а в следующем такте выполняются аналогичные операции для цифрового сигнала со следующим номером, задаваемым Формирователем 6.Накопление информации об ошибках в каждом цифровом сигнале ,(2), (3), производится до конца периода измеренияОкончание периода измерения определяется выдачей импульса с таймера 7. При поступлении этого импульса по сигналу блока 4 начинается считывание накопленных значений сумм ошибок из блока 3 памяти в блок 8. Это производится в первой...

Номер патента: 1438015

Опубликовано: 15.11.1988

Авторы: Бочарников, Раков, Цхвитава

МПК: H04B 7/14, H04J 1/16

Метки: резервирования, стволов

...переключения резервного ствола на отказавший В-ствол подается на коммутаторс задержкой через элемент 4 задержки.Зто позволяет сначала подключить Г-ствол параллельно отказавшему основному В-стволу, а затем через время, чеобходимое для прохождения сигнала подтверждения с передающей стороны на приемную, переключения коммутаторана передающей стороне и принятия сигнала подтверждения блоком 7 как сигнала, разрешающего переключение коммутатора 6 на приемной стороне, переключить резервный ствол на В- ствол, отключив В-ствол от третьего ствола. Сигнал подтверждения формируется в приемопередатчике 2 сигналов резервирования по принятии им аварийного сигнала и представляет с собой радиочастотную посыпку с частотой 30,5 кГц и длительностью 1-2...

Номер патента: 1443190

Опубликовано: 07.12.1988

Авторы: Бочкарев, Давыдов, Долгов, Курышкин, Товарницкий

МПК: H04J 13/00

Метки: кодированием, многоосновным, связи

...коррелято предыдущем интервалах, определяет,отра 7, на второй вход которого посту- носятся ли эти решения к несущей одпает несущее колебание с выхода син- ного типа (зпыили соз ый) или к тезатора 16. Результат свертки на несущим разных типов (зЫ ый и соз ЙСд выходе коррелятора 7, который сбрасы- либо соз ы и зпм) и формируется вается тактовыми импульсами с выхода на этой основе на своем выходе им 50Аормирователя б, зависит от разности пульс принадлежности принятой текущей Фаз двух колебаний, поступающих на комбинации к множеству комбинаций входы коррелятора 7. Результат сверт- типа "нечет". Отсутствие импульса на ки гармонического сигнала с выхода выходе второго дешифратора 29 соотцифрового генератора 8 и несущего ветствует приему...

Номер патента: 1443191

Опубликовано: 07.12.1988

Авторы: Егоров, Козлов, Староверов

МПК: H04J 1/16

Метки: поиска, радиоканалов

...вход считывания блока 7 памяти и код уровня помехи на первой РЧ для первого радионаправления поступает на второй вход блока 4, где суммируется с кодом уровня помех. Поскольку в исходном состоянии в блоке 7 памяти отсутствует информация об уровне помех, то при первом опросе антенн информация на выходе блока 4 будет равна информации на его первом входе, Импульсом с выхода генератора 15, поступающим через элемент 1 задержки и элемент ИЛИ 3 на вход записи блока 7 памяти будет записан код величины уровня помех на первой РЧ для первого радионаправления по соответствующему адресу блока 7 па-. мяти. Вторьм импульсом с выхода генератора 15 к входу приемника 16 подключается антенна второго радионаправления и вышеописанный процесс...

Номер патента: 1443821

Опубликовано: 07.12.1988

Автор: Ингемар

МПК: H04J 3/06, H04L 7/10

Метки: синхронизации

...поступает на ведомую станцию Б, при этом ведомый генератор 25 тактовых импульсов обычно синхронизируется с тактовой частотой ведущей станции А посред 1443821ством тактовых импульсов, получаемых из поступающей битовой последователь- ности. Детектор 24 кадра детектирует синхронизирующую информацию в принимаемом потоке данных и посылает управляющий импульс на.вход сброса "второго КБ-триггера 16, выходной сигнал которого переключает переключатель 20 данных в состояние для передачи информации в Формате кадраот генератора 18 кода кадра, Другой управляющий сигнал с первого выхода детектора 24 кадра сбрасывает первый КБ-триггер 15, Сигналы команды поступают с третьего выхода детектора 24 кадра на ведущую станцию А.Тактовые импульсные...

Номер патента: 1444966

Опубликовано: 15.12.1988

Авторы: Гитлиц, Добровольский, Зеленин, Попов, Севрюгин

МПК: H04J 3/06

Метки: передаче, потоков, радиовещания, сигналов, скоростей, согласования, цифрового, цифровых

...в счетчике 10, на первом выходе которого Форжруется командный сигнал "опережение, который при наличии сигнала "разрешение трансформации паузы" или разрешение трансФормации сигнала" подается с помощью коммутатора 11 на первый вход формирователя синхроимпульсов 12, Наличиекомандного сигнала на втором входе формирователя синхроимпульсов 12, при поступлении на его первый вход очередного входного импульса, обеспечивает на первом выходе Формирователя 2 формирование синхропоследовательности, Сформированная синхропоследовательност ь по ступает в блок синхрониз ации 13, обеспечивающий подачу ее на второй или третий выходы в зависимости от используемого в данный момент для з а пи си инфор мации пер во го или втор ого буферного регистра 5...

Номер патента: 1450121

Опубликовано: 07.01.1989

Авторы: Брискман, Петросян, Шемякин

МПК: H04J 3/14

Метки: дельта-кодека, квантования, шума

...времени и/Г где ш - число разрядов первого регистра 2 сдвига. Исследуемый дельта-кодек 19, шум на выходе которого измеряется, работает с обычной тактовой частотой Р . Декодированный аналоговый сигнал Б (С) (фиг,2 а) на выходе исследуемого дельта"кодека 19 (выход дельта-декодера 20) отличается от входного сигнала Б вследствие шумов, вносимых дельта-преобразованием. Эти шумы значительно больше шумов, вносимых в кодере 1 и в первом декодере 3, и поэтому сигнал Б(Е) отличается от сигнала Я(С). Далее сигнал Ы (с) сопоставляется с задержанным сигналом Б(1), в результате чего формируется сигнал разности (фиг.2 б), который измеряется первым вольтметром 7 с квадратичной характеристикой. Усилитель 5 с изменяемым коэффициентом усиления также как и...

Номер патента: 1451870

Опубликовано: 15.01.1989

Авторы: Максимов, Ряхин

МПК: H04J 3/02

Метки: линии, направлениях, одной, передачи, приема, противоположных, связи, сигналов

...11 ри этом виделяемые блоком 10 импульсы синхронизации видеосигналов блокируют работу селектора9 на всв длительность, а при Формировании заднего Фронта Фазируют мо-мент считывания инФормации с триггера12 блока 11.Сигналы с выхода блока 11 поступают на вход формирователя 8, гдеформируются в импульси второго сигнала и передаются во встречном видеосигналам направлении через второиучасток линии связи с задержкой Т, навход приемника 2. В приемнике 2сигналы последовательного кода допол.нительной информации селектирувтся,преобразуются в паряллельний код,дещифрирувтся и выделяются ня соответствующем выходе приемника.В течение длительности сигналовсинхронизации, Формируемых в передатчике 1,работа приемника 2 блокирована,Наличие...

Номер патента: 1453606

Опубликовано: 23.01.1989

Авторы: Вознюк, Кившик, Ржечицкий, Ткаченко, Юрченко

МПК: H04J 13/00, H04J 3/00

Метки: адаптивной, временным, дельта-модуляцией, каналов, многоканальное, разделением

...на перестройку блока 13кодеров каналов, Блок 17, приняв дан"ную команду и декодировав ее, выдаетуправляющий сигнал на перестройкублока 13 декодеров 12 -12 в режим,заданный анализатором 15, При изменении помеховой обстановки анализатор15 выдает соответствующую команду вблок 16 и цикл управления повторяет 25ся,Блок управления интегратором работает следуютм образом,Информационный сигнал поступает навход анализ атор а 18, Ко гда сиги ал аппроксимации должен возрастать, пачки30импульсов с выхода анализатора 18по ступают на вход сче т 1:чк а 19 для е гозапуска и для его сброса, при убывании сигнала аппроксимации запускается счетчик 20 и сбрасывается в исход- З 5ное состояние счетчик 19, Выхоныесигналы счетчиков 19 и 20 управляютпервыми...

Номер патента: 1453607

Опубликовано: 23.01.1989

Авторы: Булдаков, Иванцовский, Ладиков, Линник, Родин, Шабанов

МПК: H04J 3/24

Метки: многоканальная, связи, цифровая

...выдается последовательность импульсов, соответствующа.я комбинации управляющих сигналов. Эта последовательность поступает на информационный вход передающего индивидуального блока 3 и передается через приемный индивидуальный блок 4на первый вход приемник:а 7 команд (на первый вход последовательно-параллельного регистра 15) . Как только в приемниккоманд поступит гсакет из 2 ь импульсов, соответствующий полной комбинации управляющих сигналов, с делителя б (делитель на 2) поступает на все элементы И 17 открывающий их потенциал. Импульсы поступают на первые входы триггеров 18и устанавливают их в положения, прк которых на выходах триггеров образуется комбинация управляющих импульсов, ана 7 логичная комбинации на первых выходах блока б...

Номер патента: 1453608

Опубликовано: 23.01.1989

Автор: Ледовских

МПК: H04J 11/00

Метки: информации, многоканальная, некогерентная, передачи, приема

...формирует синхросигналы которые вводятся в групповой сигнал в передатчике т, с 1 а приемной стороне с выхода приемника 10 групповой сигнал наступает на К блоков 13, в каждом из которых первый я второй согласованные Фильтры 14 и 15 согласованы с соотВетствующими сигналами определенной гары кодовых последовательностей, сфаРмиРаванной на пеРецсттче с ВыхоДные сигналы первого и второго согласованных фильтров 14 и 15 после детектирования в первом и в "ором детекторах 11 и 18 сравниваются между собой по величине в блоке 19 и наибольшие из них с опрецеленяым знаком (для первого детектора 17 положительным, для второго детектора 18 отрицательным) поступают на вхош 1 формирователя 20 сообщений. В формирователе 20 в моменты действия...

Номер патента: 1462499

Опубликовано: 28.02.1989

Авторы: Бунин, Доценко, Лучук, Николайчук, Шевчук

МПК: H04J 1/00

Метки: двоичной, информации, многоканальное, передачи, приема

...сдвиг информациии ее свертка с соответствующимишумоподобными сигналами, коды которыхустанавливаются на соответствующихвходах установки кода устройства(при установлении связи с каналомпередачи на эти входы устройства по-.:даются соответствующие коды шумоподобных сигналов, которые генерируются каналом передачи) . На выходекаждого из блоков 13-15 формируютсяпоследовательности двоичных кодоврезультатов свертки, которые подаютсяна первые входы блоков 16-18, надругие входы которых подаются кодыуставок. На выходах блоков 16-18 формируются логические сигналы принимаемых признаков квазитроичной манипуляции: на выходе блока 16 сравнения кодов "1", на выходе блока 17сравнения кодов "С" и на выходеблока 18 сравнения "0". Логическиесигналы "1" и "0"...

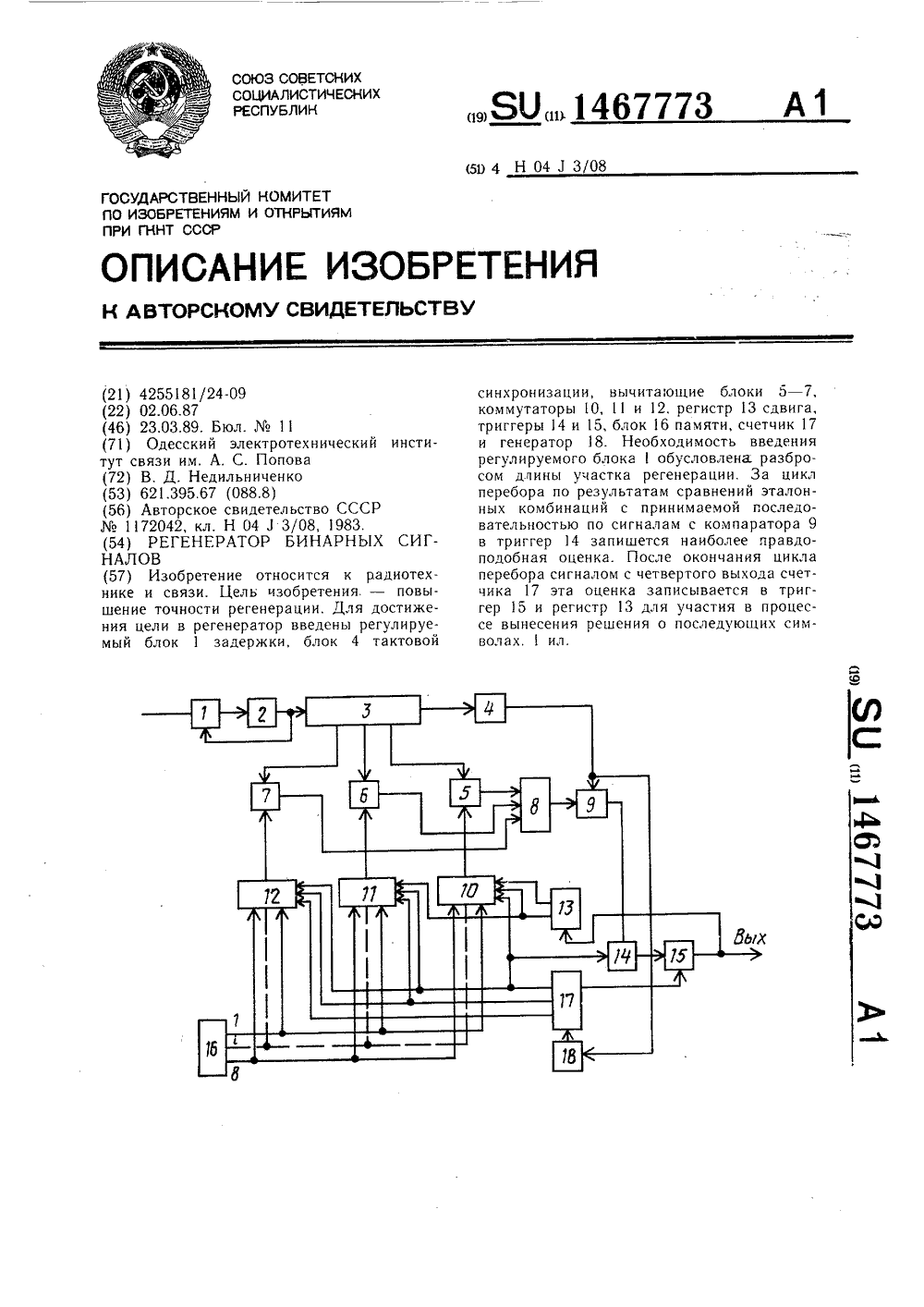

Номер патента: 1467773

Опубликовано: 23.03.1989

Автор: Недильниченко

МПК: H04J 3/08

Метки: бинарных, регенератор, сигналов

...известными переданными символами. 5 10 15 20 25 30 35 40 45 50 55 2Таким образом, принимаемая последовательность сигналов сравнивается с комбинациями эталонных сигналов, которые определяются значениями счетчика 17 и регистра 13. Одновременно с запуском генератора 18 сигнал из блока 4 в начале тактового интервала устанавливает в исходное состояние компаратор 9. После вычитания из принимаемой последовательности сигналов первой эталонной комбинации образованная мера отклонения записывается в элемент памяти компаратора 9, а на его выходе появляется сигнал, которым через управляющий вход первого триггера 14 значение с пеового отвода счетчика 17 записывается в первый триггер 14, Через определенное время на выходе сумматора...

Номер патента: 1467774

Опубликовано: 23.03.1989

Авторы: Карымсаков, Клишин, Лелис, Полищук

МПК: H04J 3/08

Метки: ответвления, сигналов, цифровых

...который определяет нарушение чередования полярности, формирует и передает через линию 13 задержки сигнал о нарушении чередования полярности на формирователь 12. Двоичный сигнал с выхода преобразователя 1 кода поступает в приемник 4 циклового синхросигнала, который, взаимодействуя с генераторным блоком 3, определяет положение циклового синхросиг. нала в групповом сигнале и после его нахождения формирует сигнал постоянного тока, подаваемый на вход второго элемента И 8. Последний при данных условиях пропускает последовательность импульсов от генераторного блока 3, которые по времени соответствуют временным позициям ответвляемого сигнала. Эти импульсы в элементе 5 запрета формируют сигнал запрета на прохождение ответвляемого сигнала в...

Номер патента: 1467775

Опубликовано: 23.03.1989

Авторы: Байдан, Сирбиладзе, Угрелидзе, Черкашов

МПК: H04J 3/08

Метки: регенератор, сигнала, цифрового

...верхних частот, блок 3 вычитания, сумматор 4, решающий блок 5, выходной усилитель 6 и выделителр 7 тактовой частоты.Регенератор работает следующим образом.Входной информационный цифровой сигнал с низкочастотной межсимвольной помехой, которая появляется вследствие наличия в тракте низкочастотных ограничений, частично откорректированный корректирующим усилителем 1, подается на вход сумматора 4, на вход фильтра 2 верхних частот и на первый вход блока 3 вычитания. В фильтре 2 верхних частот происходит дополнительное ограничение сигнала в низкочастотной области с дальнейшей подачей его на второй вход блока 3 вычитания, где происходит вычитание сигнала с выхода фильтра 2 верхних частот от сигнала с выхода корректирующего усилителя 1. На...

Номер патента: 1467799

Опубликовано: 23.03.1989

Авторы: Виноградов, Иванников, Иванов, Степашкин

МПК: H04J 3/00, H04Q 9/14

Метки: информационных, каналов, селекции

...1 и 2 выделения, в котором произошло сравнение, а через другой вход сумматора 8 импульс сравнения проходит на управляющий вход блока 7 памяти и осуществляется обращение к блоку 7 памяти по адресу, выбранному сумматором 8,Из блока 7 памяти выбирается фаза, определяющая местоположение канального импульса следующего информационного канала данной частотной группы, номер информационного канала в данном такте и признак начального адреса. Фаза записы вается в регистр 3 фазы соответствующего блока 1 и 2 выделения каналов, а номер выделяемого канала поступает на выход устройства.Перед началом работы в регистр 13заносится количество выбираемых измерительных каналов за период между двумя выборками маркерного канала. В процессе работы устройства...

Номер патента: 1469558

Опубликовано: 30.03.1989

Авторы: Лозовой, Мягков, Чернышев

МПК: H04J 3/00

Метки: кодер, передачи, сигналов, систем, телефонных, цифровых

...дрейфа нуля.На чертеже представлена структур ная электрическая схема кодера для цифровых систем передачи телефонных сигналов. Кодер содержит В-триггер 1, первый 2, второй 3 и третий 4 инверторы, первый 5, второй 6 и третий 7элементы И-НЕ, компаратор 8, генератор 9 эталонных токов, формирователь 10 импульсов и интегратор 11. 20Кодер для цифровых систем передачи цифровых сигналов работает следующим образом,Для обеспечения автоматическойустановки нуля прямой и инверсный 25выходы В-триггера 1, запоминающегозначение первого разряда, определяемого полярностью кодируемого сигна"ла, соединены через интегратор 11 свходом компаратора 8. 30Работа автоматической установкинуля кодера заключается в том, чтопри преобладании входного сигналакакой-либо...

Номер патента: 1469559

Опубликовано: 30.03.1989

Авторы: Лихачев, Мусатова, Шаврин, Шлыков

МПК: H04J 3/17

Метки: обнаружения, речевых, сигналов, фоне, шумов

...комбинат "Патент", г.Ужгород, ул. Гагарина, 101 Изобретение относится к электросвязи и может быть использовано в системах передачи и обработки речевой информации, в частности в статис тических системах передачи.Цель изобретения - повышение точности обнаружения речевого сигнала на фоне шумов.На чертеже представлена структурная электрическая схема устройства для реализации предложенного способа.Устройство содержит Б полосовых фильтров 1, И детекторов 2 огибаю щей, Б фильтров 3 верхних частот, М блоков 4 определения значения взаимной корреляции, каждый пз которых содержит перемножитель 5 и интегратор 6, М пороговых блоков 7, эле- мент ИЛИ 8. Устройство, реализующее предложенный способ, работает следующим образом. 25На...

Номер патента: 1476617

Опубликовано: 30.04.1989

Авторы: Банк, Городников, Колесников

МПК: H04H 5/00, H04J 3/00

Метки: информации, передачи, приема, стереофонической

...20информации,Устройство в передающей части содержит сумматор 1, формирователь 2,делитель 3, умножитель 4, первый компаратор 5, управляемый ключ б, второй 25компаратор 7 и генератор 8, а в состав приемной части устройства входятформирователь 9 первый-четвертый .цифроаналоговые преобразователи 1013, вычитатель 14 и источник 15 постоянного напряжения,Устройство работает следующим образом,В данном устройстве в передающей части исходные сигналы А и В 35суммируются в алгебраическом суммаАторе 1 и делятся в отношении -- вА+Вделителе 3. Сигнал, полученный на выходе делителя 3 умножается в умножиП к-теле 4 на величину 2 " . После этогов первом компараторе 5 полученныйсигнал сравнивают с двоичным числомв диапазоне 0-1(2" ),...

Номер патента: 1476618

Опубликовано: 30.04.1989

Авторы: Бахарев, Деев, Родионов

МПК: H04J 3/17

Метки: обнаружения, пауз, речи

...счетчиком с коэффициентом пересчета 0=320, который определяет интервал наблюдения н=МИ ==40 мс (время в течение которого про изойдет полная замена информации врегистрах 2 и 3 для случаев работыустройства с дельта- или ИКМ-кодеромсоответственно). Импульсы переносана выходе счетчика 13 появляются спериодом 40 мс и производят установку в "0" счетчика 15. При наличии хотя бы одной единицы в трех старшихразрядах 4 и выходах регистра 2 илиреверсивного счетчика 4 соответствующие элементы ИЛИ 5 или 6 Формируют сигнал "1", который через коммутатор 8 разрешает прохождение импульсов частоты 8 кГц с выхода коммутатора 9 на счетный вход счетчика 15, 30Коэффициент пересчета счетчика 15 выбирается из следующих соображений,Во-первых,...
