H04J — Многоканальные системы связи

Номер патента: 1099395

Опубликовано: 23.06.1984

Автор: Попов

МПК: H04J 3/07

Метки: команд, приемник, скоростей, согласования

...скоростей приемником сог ласования скоростей основана на том, что каждый согласующий символ в цифровом сигнале передается в согласующем интервале через вполне определенное количество согласующих интервалов после передачи предьдущего согласующего символа, Количество согласующих интервалов, передаваемых между двумя соседними согласующими символами, в одной н той же системе может быть различным, но точно определено структурой цикла системы и ограниченной (допустимой) нестабильностью тактовых частот объединяемого и группового сигналов. 25 Поэтому с помощью простого счетчика 7, подсчитывающего количество согласующих интервалов после каждого согласующего символа, можно формировать интервалы ожидания появления в согласующих интервалах цифрового...

Номер патента: 1099396

Опубликовано: 23.06.1984

Авторы: Левин, Ленчик

МПК: H04J 3/12

Метки: вызова, передачи, приема, сигналов, системах, цифровых

...и инвертор, причем приемник манипулированных сигналов выполнен в виде реверсивного счетчика, при этом вход приемного регистра на и-разрядов соединен с выходом элемента ИЛИ передающей стороны, входы дешифратора копо. вых комбинаций подключены к соответствующим выходам приемного регистра на п-разрядов, а Выход дешифратора кодовых комбинаций соединен с суммирующим входом реверсивного счетчика и через инвертор - с вычитающим входом реверсивного счетчика.На чертеже изображена структурная электрическая схема устройства для передачи и приема сигналов вызова в цифровых системах передачи.Устройство для передачи и приема сигналов вызова В цифровых системах передачи содержит элемент 1 запрета, генератор 2 несущей частоты, мани пулятор 3, элемент...

Номер патента: 1100743

Опубликовано: 30.06.1984

Авторы: Вершинин, Ландо

МПК: H04J 11/00

Метки: группового, корреляционной, сигнала

...превышению порога компаратора, закрываются первый и второй ключи 5 и 6.Первый и второй Формирователи 7и 8 вырабатывают сигналы, пропорциональные интегралу от входного сигнала на интервале времени, равном длительности .элемента группового сигнала. 1 110Изобретение относится к радиатех нике. и связи и может быть использовано в системах многоканальной связи с разделением каналов по форме,Известно устройство корреляционной обработки группового сигнала, содержащее цепи из последовательно соединенных перемножителей и интеграторов, генератор адресных сигналов и решающие блоки 1.Недостатком этого устройства корреляционной обработки группового сигнала является низкая помехозащищенность в условиях действия импульсных помех.Наиболее близким к...

Номер патента: 1104673

Опубликовано: 23.07.1984

Автор: Рубцов

МПК: H04J 3/08

Метки: квантованной, обратной, регенератор, связью, сигналов, цифровых

...цифровых сигналов с квантованной обратной связью содержит усилитель-корректор 1, блок 2 регулирования усиления, блок 3 компенсации задержки, сумматор 4, решающий , блок 5, элемент 6 задержки, первый, второй и третий фильтры 7-9, блок 1 О выделения ошибки, выходной усилитель11.Регенератор работает следующим образом.Сигнал на входе решающего блока 5 в идеальном случае, при равенстве амплитуд одиночных импульсов на входе и выходе решающего блока 5 при нулевой задержке сигнала в решающем блоке 5 и его цепи обратной связи равенгде А - амплитуда импульса прямоугольной формы на выходерешающего блока 5;Д Й) - остаточные искажения одиночного импульса (или пачкиимпульсов) на входе решаю- .щего блока 5,Практически из-за неравенства...

Номер патента: 1105131

Опубликовано: 23.07.1984

Авторы: Александр, Харро

МПК: H04J 3/06

Метки: генераторов, связи, сети, синхронизации, цифровой

...фазовых дискриминаторов через делительтактовой частоты генератора станции,дополнительные выходы которого и выходы делителей тактовой частоты линий подключены к управляющим входамблока установки опорной Фазы, выходыкоторого подключены к управляющимвходам делителей тактовой частотылиний, о т п и ч а ю щ е е с я тем,что в него введен дополнительныйканал обработки сигналов дпя приемной линии связи,. соединенной с дру 1Изобретение относится к технике связи и может быть использовано в системах с импульсно-кодовой модуляцией и времецньсм уплотнением кацапов.5Известен способ синхронизации генераторов цифровой сети связи, в частности цифровой сети связи с импульсно - кодовой модуляцией (ИЮ 1) и временным уплотцецием кацапов с предусмотреццымц...

Номер патента: 1107306

Опубликовано: 07.08.1984

Авторы: Братко, Корыстин, Суворов

МПК: H04J 3/06

Метки: групповому, многоканальных, связи, сигналу, синхронизации, системах

...приема является входом устройства синхронизации по групповому сигналу в многоканальных системах связи.При этом блок корреляционного приема содержит И каналов, каждый из которых содержит последовательно соединенные первый ключ, коррелятор и второй ключ, объединенные информационные входы и объединенные управляющие входы первых ключей, а также объединенные управляющие входы вторых ключей М каналов являются соответственно информационным, первым и вторым управляющими входами блока корреляционного приема. Блок обработки сигнала рассогласования содержит М каналов, причем каждый из Иканалов содержит последовательно соединенные инвертор, первый иод, усилитель и триггер Шмидта, а также второй диод, анод и катод которого подключены...

Номер патента: 1107307

Опубликовано: 07.08.1984

Автор: Рощин

МПК: H04J 11/00

Метки: мажоритарно, разделения, сигналов, уплотненных

...квантования поступившего сигнала на три уровня. Таким устройством может быть, например, схема сравнения поступившего сигнала с двумя порогами: нижним и верхним.Если в многоканальной системе передачи информации с мажоритарным уплотнением какой-либо уплотняемый источник оказался неактивным, т.е. если у этого источника нет информации, требующей передачи, то канал, соответствующий этому источнику, не будет принимать участия в формировании 1 следующих друг за другом очередных блоков мажоритарно уплотненного группового сигнала. Тогда, если все элементы мажоритарно уплотненного группового сигнала приняты правильно, в накопителе 3, соответствующем каналу с неактивным источником, результаты Е следующих друг за другом накоплений будут равны нулю....

Номер патента: 1111257

Опубликовано: 30.08.1984

Авторы: Ларин, Суханов

МПК: H04J 3/08

Метки: асинхронного, сигналов, сопряжения, цифровых

...входы Фазового компаратора и управляемого распределителяпередачи являются тактовым входомустройства, информационный и опорныйвходы блока памяти передачи являютсясоответственно информационным и опорным .входами устройства, выход блокапамяти передачи является канальнымвыходом устройства, информационныйвход коммутатора и выход блока памяти приема являются соответственноканальным входом и информационнымвыходом устройства, введены на передающей стороне последовательно соединенные КЗ-триггер передачи, элемент Ии блок задержки, а также делитель частоты передачи и кодер защиты от ошибок, а на приемной стороне - последовательно соединенные делитель час 74тоты приема, элемент И, блок задержки и КЗ-триггер приема, а также декодер защиты, от...

Номер патента: 1122244

Опубликовано: 30.10.1984

Автор: Жан

МПК: H04J 3/00

Метки: абонентов, временным, переговоров, системе, уплотнением

...модулятор, демодулятор и первый и второй 35 усилители, причем вход первого усилителя соединен с первым выводом вто ричной обмотки трансформатора, а вы- ход первого усилителя соединен с входом модулятора, введены первый и второй конденсаторы, дифференциапьный усилитель, фильтр нижних частот и последовательно соединенные первый, вгорой, третий и четвертый резисторы, причем второй вывод первого резисто ра соединен с вторым выводом вторичной обмотки трансформатора, первый вывод первого резистора соединен с выходом второго усилителя, прямой вход которого через фильтр нижних 50 частот соединен с выходом дифферен.циального усилителя, прямой вход которого .соединен с выходом демодулято" ра и подключен к первому выводу первого конденсатора,...

Номер патента: 1125756

Опубликовано: 23.11.1984

Авторы: Балашов, Криль, Нудельман, Павличенко

МПК: H04J 3/00

Метки: многоканальной, связи

...перемножителей и устройство синхронизации,выходы которого соединены с синхрониэирующимн входами интеграторовраспределителя, ОЗБ и генератораопорных сигналов 1 .Однако известный способ имеетбольшой уровень межканальных помех. 10Цель изобретения " уменьшениеуровня межканальных помех.Цель достигается тем, что согласно способу.на передающей сторонесчитанные и сжатые во времени группыдискретных сигналов перед объедине нием в групповой сигнал разделяютсяна две равные подгруппы, одна из которых преобразуется в групповойсигнал методом квадратурной амплитудной модуляции, а на приемной стороне соответственно одну из подгруппподвергают квадратурной демодуляциии затем объединяют в общий сигнал с другой подгруппой.25В устройство для...

Номер патента: 1125757

Опубликовано: 23.11.1984

Авторы: Маришичев, Фиров, Харьков

МПК: H04J 3/06, H04J 3/08

Метки: двоичного, регенератор, сигнала

...триггер, выход которого являетсявыходом регенератора двоичного сигна,ла, входом которого является первыйвход перемножителя, соединенный с информационным входом В-триггера, вы,.45ход В-триггера соединен с вторым входом перемножителя,На. Фиг. 1. представлена структурная электрическая схема регенератора; на фиг. 2 " эпюры напряжений, 50поясняющие его работу.Регенератор двоичного сигнала .содержит перемножитель 1, узкополосный фильтр 2 и 0-триггер 3.Регенератор работает следующимобразом.Входной сигнал 0 (фиг. 2 а) черезйеремножитель 1 поступает на узкополосный фильтр 2 - 02 (фиг. 2 б),:где вызывает на его выходе колебание 0 (фиг. 2 в) тактовой частоты.Сигнал 05 действует на сннхровходЭ-триггера Э и в момент смены полярности от отрицательной...

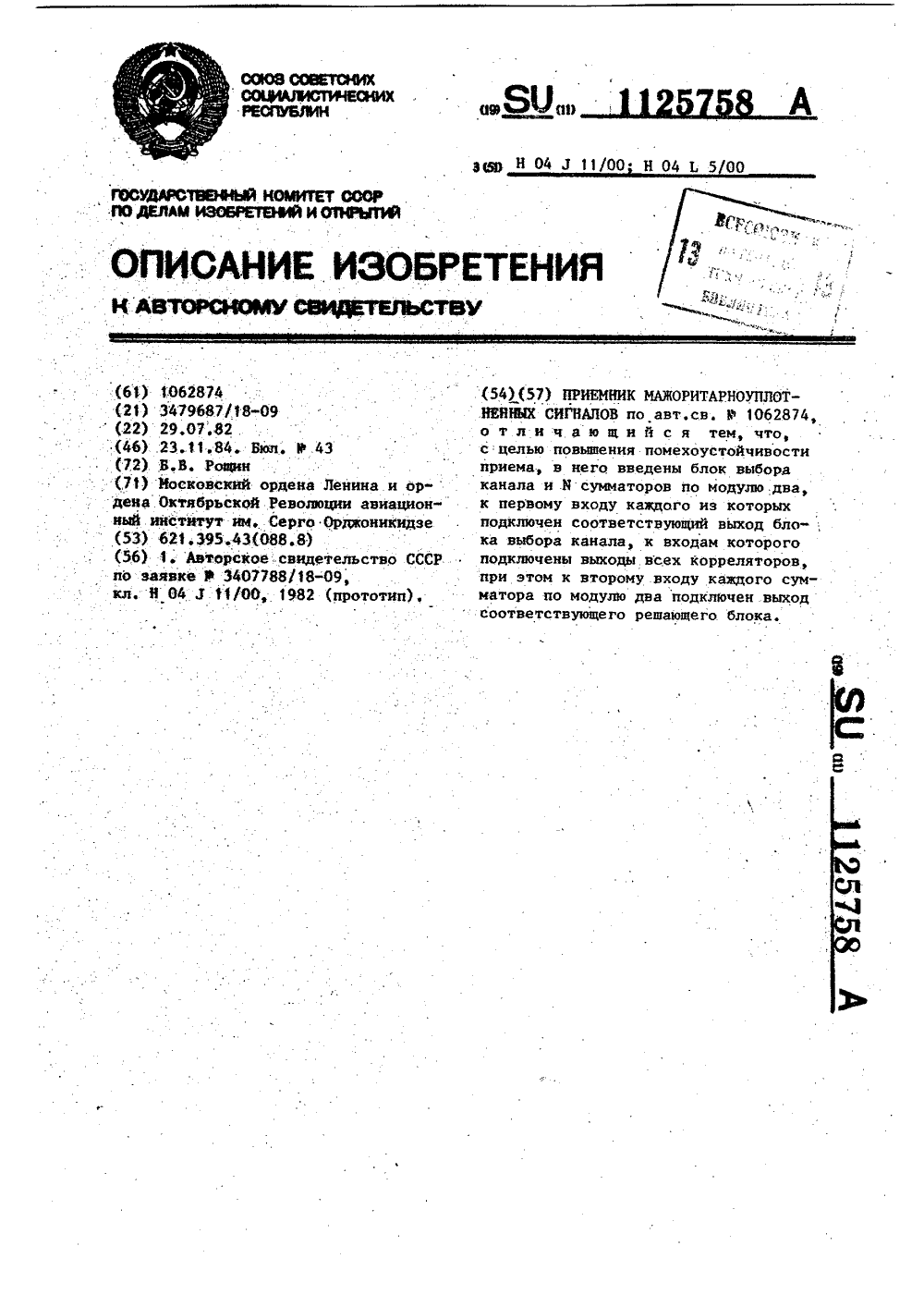

Номер патента: 1125758

Опубликовано: 23.11.1984

Автор: Рощин

МПК: H04J 11/00

Метки: мажоритарно-уплотненных, приемник, сигналов

...блок, выход которого соединен с первым входом блока выявления ошибок, остальные Я входов которого соадинены с выходаий эо .соответствующих решающих блоков, прй чем второй вход дополнительного коррелятора соединен с обьединенными вхо дами корреляторов, а входы перемножи:теля соединены с выходами генератора канальных сигналор, введены блок выбора канала и И сумматоров по модулю два, к первому входу каждого из кото" рых подключены выходы всех корреляторов, при этом к второму входу каждого сумматора по модулю два подключен выход соответствующего решающего блока.На чертеже представлена структурно-электрическая схема приемника мажоритарноуплотненных сигналов.Приемник мажоритарноуплотненных сигналов содержит корреляторы 1, решающие блоки...

Номер патента: 1133680

Опубликовано: 07.01.1985

Авторы: Паниткин, Попов

МПК: H04J 3/00, H04J 3/16

Метки: адресно-коммутационное

...17 памяти иключ 18 памяти.Устройство работает следующимобразом. Информация от М источников по В адресно-информационнь 1 м магистралям 40 (МН) поступает на входные регистры 5.Входной распределитель 4 по сигналам блока 3 подключает входные регистры 5 через входные ключи 6 45 к буферному регистру 11. При подключении ь-го входного регистра 5(где 0(М) на выходе буферного регистра 11 появляется информационное слово, состоящее из адресной части, 50 в которой закодирован К-й номер источника информации (где ОсКМ), собственно информационной части и ,служебной информации, содержащей признаки начала работы источника 55 "Начало информации" и ее конца "Конец информации" (наличие или отсутствие логической единицы иа соответстО 4вующих разрядах...

Номер патента: 1133681

Опубликовано: 07.01.1985

Авторы: Ватутин, Граненов

МПК: H04J 3/08

Метки: абонентской, аппаратуры, кольцевой, магистралью, однонаправленной, сопряжения

...элементы И 23 и 24 и второй дополнительный элемент ИЛИ 25.Устройство работает следующим образом.Поступивший по входной линии поток сигналов принимается приемником 1 и поступает на вход элемента 2, на вход блока 5, на первый информационный вход блока 11, на первый рход первого элемента И 13 и на информационный вход входного регистра 9.Блок 5 выделяет из поступающего на его вход потока сигналов тактовыесинхросигналы и формирует из выделяемых кадровых синхросигналов стартовые сигналы, которые наряду с тактовыми синхросигналами служат длясинхронизации работы остальных блоков устройства. Стартовые синхросиг-.налы из блока 5 поступают на второйвход формирователя б, на установоч-.ные входы блока 12 и регистра 18 и на первый синхровход...

Номер патента: 1138059

Опубликовано: 30.01.1985

Автор: Нилс

МПК: H04J 1/14

Метки: районов, редконаселенных, телефонная

...вход которого соединен с первыми входами регистров, и с управляющим входом реле, которое. соединено со входом абонентского терминала, выходы которого соединены со входом детектора тона, со вторым входом элемента И и с первым входом вентиля, второй вход и выход которого-соединейы соответственно с первым выходом приемника и с первьм входом элемента ИЛИ,второй вход и выход которого соединены соответственно с первым выходом приемника и со вторы. ми входами первого регистра и второго регистра, выходы которого подключены ко входам второго частотного синтезатора, а на центральной управляющей станции введены два регистра и декодирующий блок, выходы которого подключены. к дополнительным входам коммутатора и блока управления, который соединен...

Номер патента: 1141433

Опубликовано: 23.02.1985

Авторы: Александров, Купфер, Подковыров, Сигаев, Школьный

МПК: G08C 19/28, H04J 3/00

Метки: телеизмерений

...импульсов, выход которогосоединен с инфоряационным входоманалого-цифрового преобразователя.55 На чертеже приведена структурнаяэлектрическая схема устройства длятелеизмерений. 33 2 Устройство для телеизмерений содержит датчики 1, коммутатор 2,аналого-цифровой преобразователь 3,генератор 4 тактовых импульсов, формирователь 5 проверочных импульсов,блок 6 задержкитриггер 7 и ключ 8.Устройство для телеизмерений работает следующим образом,Генератор 4 формирует последовательности импульсов опроса датчиков 1 й .тактовые импульсы управления работой аналого-цифрового преобразователя 3. Импульсы опроса открывают соответствующие канальные элементы коммутатора 2, через которые сигналыс датчиков 1 поступают на информационный вход...

Номер патента: 1141579

Опубликовано: 23.02.1985

Автор: Ледовских

МПК: H04J 11/00

Метки: многоканальная, некогерентная, связи

...в многоканальную некогерентную систему связи, содержащую на передающей стороне передатчик, и коммутаторов, выхрды которых через мажоритарный блок подключены к первому входу фазового манипулятора, а также генератор двоичного кода, выход которого подключен к входу синхроблока, генератор несущей частоты, выход которого подключен к вторым входам фазового манипулятора и синхроблока, соединенного с синхровходом передатчика, причем входы о коммутаторов являются информационными входами основных каналов, модулирующие входы каждого из и коммутаторов соединены с соответствующими восходами генератора двоичного кода, а. на приемной стороне - последовательно соединенные приемник и блок синхронизации, а также каналов, каждый из которых состоит из...

Номер патента: 1142897

Опубликовано: 28.02.1985

Авторы: Кордонский, Левин

МПК: H04J 3/14

Метки: количества, проскальзываний

...проскальзывания приводит к смещению по времени положения ЦСС, к фиксации проскальзывания и перестройке устройства на новое положение ЦСС, т.е. к подготовке к фиксации нового проскальзывания. Рассмотрим с помощью временных диаграмм, представленных на фиг.2 и 3, режимы работы блоков, входящих в данное устройство.Устройство работает следующим образом.311428При отсутствии проскальзыванияциклового синхросигнала (ЦСС), т.е,нри цикловом синхронизме, на выходедешифратора 1 фиксируется периодическая последовательность единиц,соответствующая появлению на еговыходе ЦСС. Расстояние между единицами соответствует длительности Т1 цикла ПСП.Поскольку имеется цикловой10синхронизм, последовательность еди.ниц на выходе генератора 3 в точности...

Номер патента: 1145485

Опубликовано: 15.03.1985

Авторы: Ильиченко, Нудельман

МПК: H04J 1/08

Метки: групповых, каналов, преобразования, разделением, связи, сигналов, систем, цифровое, частотным

...13 разделения входной последовательности, блок 14.коммутации, блок 15га15 цифровой фильтрации, блоки 161- 16 задержки и сумматор 17.Цифровое устройство преобразования групповых сигналов систем связи с частотным разделением каналов работает следующим образом.Входные аналоговые сигналы пяти 15 первичных групп поступают на входы входных аналоговых фильтров 2, имеющих полосу пропус";ания равную 60- 108 кГц. Отфильтрованные сигналы осуществляют одновременно следующие операции: интерполяцию входных.сигна- лов с коэффициентом 2 М = 2 б = 12 до получения частоты дискретизации 672 кГц; фильтрацию проинтерполированных сигналов фильтрами с переда-ММ+1точной функцией б ( ) и частотой 10 дискретизации 672 кГц; прореживаниеотфильтрованных сигналов...

Номер патента: 1145486

Опубликовано: 15.03.1985

Авторы: Андрияш, Варфоломеев, Гомельский

МПК: H04J 1/14

Метки: команд, приемник, сигналов, скоростей, согласования

...частот сопрягаемых сигналов.Цель изобретения - повышение помехоустойчивости приема сигналов548 б 50 5 10 15 20 25 30 35 команд согласования скоростей придлительных перерывах в канале связи.Поставленная цель достигаетсятем, что в приемник сигналов командсогласования скоростей, содержащийпоследовательно соединенные опозна-.ватель сигналов. команд, анализатор,элемент И, блок памяти и блок коррекции ошибок, а также декодер, причем инФормационные входы декодераи опознавателя сигналов команд объединены и являются инФормаццоннымвходом приемника, синхронизирующиевходы декодера и опознавателя сигналов команд объединены и являютсясинхронизирующим входом приемника,первый выход декодера соединен свторым входом блока коррекции...

Номер патента: 1145487

Опубликовано: 15.03.1985

Авторы: Гордиенко, Зимин

МПК: H04B 3/46, H04J 3/14

Метки: дистанционного, линии, оптической, регенераторов, связи

...усилителя подключенк объединенным первому входу первогоэлемента И, информационному входу первого блока памяти и входу первогодешиАратора, первый выход которогоподключен к первому управляющему входу первого блока памяти, выход ивторой управляющий вход которогосоединены соответственно с входомвторого модулятора и первым выходом блока управления, второй выходкоторого подключен к.второму входупервого элемента И, выход которогоподключен к входу первого модулятора, выход второго усилителя подключен к объединенным первому входувторого элемента И, информационному входу второго блока памяти и входу второго дешиАратора, первый выход которого подключен к первомууправляющему входу второго блокапамяти, выход и второй управляющий,вход которого...

Номер патента: 1159170

Опубликовано: 30.05.1985

Авторы: Вольфбейн, Короп, Пархомов, Степанец, Тарасов, Усов

МПК: H04J 3/04

Метки: дискретной, информации, многоканальное, передачи

...на вход блоков 1, преобразуется методом наложения в иэохронный двоичный сигнал. Сигналы, полученные в различных блоках 1, объединяются в один общий групповой двоичный сигнал. Синтезатор 4, счетчик 5, регистр 6 и связанный с ними блок 3 обрабатывают групповой сигнал, обеспечивая регенерацию каждого индивидуального стартстопного сигнала. Блок 7 формирует сигнал, предназначений для передачи по каналу связи. В данном устройстве скорость следования стробирующих импульсов, вырабатываемых в процессе регенерации, и скорость следования бит, предоставляемых одному каналу в сигнале, формируемом в линейном блоке, не совпадают, Скорость следования стробирующих импульсов устанавливается равной номинальной скорости передачи в индивидуальном канале,...

Номер патента: 1163484

Опубликовано: 23.06.1985

Авторы: Меладзе, Полковский, Рудберг

МПК: H04J 3/10

Метки: коммутационный, тракт

...кодовых сигналов, Прямые (первые) входы цепей управления первого и второго коммутационных элементов 2 и 5 соединены с прямым выходом 9 блока 8 управления, а инверсные (вторые) входы цепей управления этих коммутаг ционных элементов - с инверсным выходом 11 блока 8 управления. Прямые (первые) входы цепей управления четвертого и третьего коммутационных элементов 3 и 7 соединены с прямым выходом 10 блока 8 управления, а инверсные (вторые) входы цепей управления этих коммутационных элементов - с инверсным выходом 12 блока управления. Каждый из коммутационных элеменгов 2, 3, 5 и 7 (фиг,2) содержит четыре униполярных транзистора 13-16, соединенных по мостовой схеме. Управляющий вход коммутационного элемента 2 (3,5,7) подключен к попарно...

Номер патента: 1164895

Опубликовано: 30.06.1985

Авторы: Николаев, Пономарев, Толкачева

МПК: H04J 1/02

Метки: многоканальное, приемное

...9 к его минимальному не зависит от фазы входного.сигнала Ч, а определяется только параметром и, т,е. числом параллельных каналов многоканального приемного устройства. При увеличении и это отношение стремится к единице. Независимость диапазона колебания сигнала на входе дешифратора 9 от фазы входного сигнала позволяет надежно обнаружить,присутствие сигнала на входе многоканального приемного устройства при произвольной его фазе н подвергнуть его даль нейшей обработке в дешйфраторе 9. Сигнал на выходе синхронного де- ф 5 тектора 1 пропорционален косинусу .угла разности фаэ входного и управляющего сигнала. Поэтому сигнал на выходе 1-го интегрирующего блока 3 (при 1 с, равном 1,2 .п) пропор ционален величине СовУ- в (с),где У- фаза входного...

Номер патента: 1164896

Опубликовано: 30.06.1985

Авторы: Ерохин, Новиков

МПК: H04J 3/17

Метки: активности, дельта, канала, модуляцией, обнаружитель, системе

...соединенныедетектор мгновенных значений сигнала и суммирующий счетный блок,приэтом, детектор мгновенных значенийсигнала содержит первую линию задержки, первый элемент ИЛИ, последовательно соединенные вторую линиюзадержки и второй элемент ИЛИ, первый, второй элементы И иввертор итретью линию задержки, в детектормгновенных значений сигнала введенысинхронный КЯ-триггер и элементЗАПРЕТ, при этом вход инвертораобъединен с входом. первой линиизадержки и третьим. входом синхронного КЗ-триггера и является входомдетектора мгновенных значений сигнала, а выход инвертора соединен спервым входом элемента ЗАПРЕТ, вторым входом первого элемента И ипервым входом второго элемента И,выходы первого и второго элементов И:1164 1 О Обнаружитель активности...

Номер патента: 1166328

Опубликовано: 07.07.1985

Авторы: Ляшенко, Онищенко, Швыдкий

МПК: H04J 3/06, H04L 7/04

Метки: многоканальных, связи, синхронизации, систем

...устройства.Устройство для синхронизации многоканальных систем связи содержит и усилителей ограничителей 1 (1 11), входной коммутатор 2, выходной коммутатор 3, распределитель 4, задающий генератор 5, запоминающий блок 6, арифметический блок 7, блок 8 управления, арифметический сумматор 9, дополнительный запоминающий блок 10, блок 11 выделения знакоперемен сигнала, состоящий из сдвигающего регистра 12 и сумматора 13 по модулю два. Устройство работает следующим образом.Усиленный и ограниченный сигнал каждого канала поступает на вход входного коммутатора 2. Тактовые импульсы задающего генератора 5, имеющего частоту. , поступают на вход распределителя 4, имеющего столько адресов, сколько каналов обслуживается системой синхронизации, Поэтому...

Номер патента: 1167744

Опубликовано: 15.07.1985

Авторы: Егурнов, Меркулов

МПК: H04J 3/18

Метки: временного, преобразования, сигналов

...устройства временного преобразования сигналов.Устройство временного преобразования сигналов содержит первый коммутатор 1, первый блок 2 памяти, второй блок 3 памяти блок 4 управ ления, второй коммутатор 5, первый преобразователь 6 сигнала, делитель 7 частоты, синхрогенератор 8, второй преобразователь 9 сигнала, третий преобразователь 10 сигнала, тре тий коммутатор 11.Устройство временного преобразования сигналов работает следующим образом.Сигнал 8 поступает на инфор мационный вход коммутатора 1; Если на управляющий вход коммутатораподается сигнал логической единицы с первого выхода блока 4, то сигнал 8 поступает через коммутатор 1 ЗО на информационный вход блока 2 памяти, который сигналом с второго выхода блока 4 устанавливается в...

Номер патента: 1172039

Опубликовано: 07.08.1985

Авторы: Ефимович, Серов

МПК: H04J 1/16

Метки: многоканальных, работоспособности, радиосистем

...электрическая схема предложенного устройства.10Устройство для контроля работоспособности многоканальных радиосистем содержит на передающей стороне генератор 1 контрольного сигнала, М ключей 2, блок 3 преобразователя частоты, на приемной стороне Я ключей 4, элемент 5 сравнения уровней сигналов, индикатор 6, первый фильтр 7, первый преобразователь 8 частоты, второй фильтр 9, второй преобразователь 10 частоы 10, передающая и приемная стороны соединены первой группой каналов 11 и второй ф группой каналов 12 контролируемой многоканальной радиосистемы. В работоспособной многоканальной радиосистеме выходные отклики каналов на такие входные сигналы будут равны между собой вследствие одинаковости формы АЧХ исправных каналов.Для сравнения уровней...

Номер патента: 1172040

Опубликовано: 07.08.1985

Автор: Шмытинский

МПК: H04J 3/06

Метки: линии, передачи, промежуточной, связи, станции, цифровой

...Верес Корректор О. Тигор Заказ 4919/53 Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и окрытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к технике связи, а именно к цифровым системам передачи с временным разделением каналов, и предназначено для использования в аппаратуре промежуточных станций цифровых линий связи.Целью изобретения является упрощение устройства путем исключения элементов памяти,1 ОНа чертеже приведена структурная схема передачи промежуточной станции цифровой линии связи.Устройство содержит аналого-цифровой преобразователь 1, блок 2 объединения каналов, формирователь 3 линейного сиг нала, блок 4 задержки, блок 5...

Номер патента: 1172041

Опубликовано: 07.08.1985

Авторы: Воронцов, Котельников, Трутнев

МПК: H04J 3/06

Метки: взаимной, генераторов, связи, синхронизации, системах, цифровых

...системах связи содержит первый и второй выделители 1 и 2 тактовой частоты, формирователь 3 сигнала среднего значения фазового рассогласования, дополнительный формирователь 4 сигнала среднего значения фазового рассогласования, первый и второй сумматоры 5 и 6, фильтр 7 нижних частот, дополнительный фильтр 8 нижних частот, подстраиваемый генератор 9, дополнительный подстраиваемый генератор 10, фазовый дискриминатор 11 и элемент ИЛИ 12.Устройство для взаимной синхронизации генераторов в цифровых системах связи работает следующим образом.Входные синхронизирующие сигналы (от задающих генераторов цифровой системы связи) поступают на входы первого и второго выделителей 1 и 2, тактовой частоты, которые из данных сигналов формируют колебания с...
