H04J — Многоканальные системы связи

Номер патента: 807495

Опубликовано: 23.02.1981

Авторы: Котов, Малков

МПК: H04J 3/06

Метки: асинхронной, информации, передачицифровой, связи, синхронномуканалу

...1 , по которому осуществляется анализ четырех знаков последовательности двончных энаков, поступающих с выхода ключа 7. Эта последовательностьсостоит иэ двух знаков, попавшихв период частоты Гр, одного предшествующего и одного последующегознака, попавших соответственно в предыдущий и последуюций периоды частоты Гр.При сфазированном положении импульсов частоты регистрации Гр иэанализируемых четырех знаков второйи третий одновременны. для этогослучая в одном Фазовом дискриминаторе 1 анализируются знаки а 1,б, бзик в, в ДРУГОМ - В, Гу Гу р Дв третьем - х, а, а б ГДе хзнак, предшествувц 1 ий знаку А (см.фиг, 2, 5, б и 7). Так как бявляется знаком, дублирующим знак Б,г - знаком, дублирующим знак Г,а а З - знаком, дублирующим знак2 О А,...

Номер патента: 809606

Опубликовано: 28.02.1981

Автор: Хохлачева

МПК: H04J 1/08

Метки: каналов, объединения, частотнымуплотнением

...цифровых многополосных фильтров суммируют.Иа чертеже представлена структурная электрическая схема устройствадля осуществления способа объединения - ЗО каналов с частотным уплотнением.809606 формула изобретения ИИПИ Заказ 461/80 раж 709 Подписное ППГ 1 "Патент", род,ул.Проектная Фили г.уж Устройство содержит цифровые ба= лансные модуляторы ЦБМ 1 с входами 2 сигналов нечетных каналов и входами 3 сигналов четных каналов, цифровые сумматоры 4, цифровой групповой генератор 5,первый б и второй 7 многополосные Фильтры и цифровой сумматор 8.Устройство для осуществления предлагаемого способа работает следующим образом,Исходный цифровой сигнал р-го канала (р = 1,2,2 И), представляющий собой бесконечную временную последовательность отсчетов,...

Номер патента: 809607

Опубликовано: 28.02.1981

Авторы: Герасимов, Кузнецов, Чинков

МПК: H04J 3/00

Метки: информацион-ных, каналов, селекции

...на два вида инФормации:1-й вид - младшие разряды,2-й вид - старшие разряды.Количество разрядов 1-го вида информации определяется числом информационных каналов в каждой группе,выраженным в двоичном коде.Количество разрядов 2-го видаинформации, выраженное в двоичномкоде, определяется числом групп40 информационных каналов, расположенных в одной строке ОЗБ 1,Информация 2-го вида младших разрядов регистра б адреса через элемент 10 И, стробированный первымобращением к ОЗБ 1 при чесании и через элемент 4 ИЛИ поступает на вхо.ды дешифратора 16 и первый преобразователь 13 кода (преобразует двоичный код в унитарный ).Выходная информация дешифраторауправляет элементом 9 И на второйвход которого поступает информацияпервой части строки, считанной...

Номер патента: 809608

Опубликовано: 28.02.1981

Авторы: Байдан, Павличенко, Рахович, Сирбиладзе, Терещенко

МПК: H04J 3/08

Метки: регенератор, сигнала, цифрового

...выпрямления двухполупериодным выпрямителем 1 Форма импульсов принимает вид, показанный на Фиг.2 д. Вычитающий блок 2 одной ветвью задерживает входную последовательность на полтакта, а затем производит аналоговое вычитание задержанной и входной последовательностей (фиг.2 д и е). В результате на выходе вычитающего блока 2 Формируется сигнал, которому соответствует временная диаграмма фиг.2 ж. После усиления и коррекции корректирующим усилителем 3 из ймпульсов фиг,2 ж 40 с помощью блока 4 выпрямителей Формируются блоком 7 синхронизации тактовые (стробирующие) импульсы (фиг.2 з), а также вырабатывается пороговое напряжение пороговым блоком 5 на уровне,равном половине амплитуды напряже- ния импульсов Фиг.2 ж.Блок 6 совпадения выполняет...

Номер патента: 809609

Опубликовано: 28.02.1981

Авторы: Ильинков, Кириллов, Ткаченко

МПК: H04J 3/10

Метки: каналов, многоканальная, свременным, связи, уплотнением

...колебания,Одновременно групповой сигнал свыхода импульсного демодулятора 9проходит через последовательную цепь,состоящую из дополнительного коммутатора 15 и инвертора 16, коэффициентпередачи по напряжению этой цепи равен +1 и меняется по такому же закону, как и на передающей стороне. Фор- З 5мирование закона коммутации знакакоэффициента передачи осуществляетсяс помощью дополнительного формирователя 17 импульсов, на вход которогопоступают импульсы коммутации 1-го 40канала.Нетрудно показать, что на выходеинвертора 16 получаем последовательность выборок всех каналов, в которой полярность выборок всех нечетныхканалов оказывается принудительно инвертированной через каждый периоддискретизации Т, а полярность выборок всех четных каналов -...

Номер патента: 809610

Опубликовано: 28.02.1981

Авторы: Иванова, Мамонтов, Шмелькина

МПК: H04J 3/14

Метки: дистанционногоконтроля, регенераторов

...7. Таким образом мультнвибратор 7 срабатывает от испытательного сигнала, подаваемого либо по тракту прямого направления, либо по тракту обратного направления. Одновременно с подачей сигналов запрета на элементы И 3 и И 8 вследствие переброса мультивибратора 7, на его втором выходе возникает сигнал разрешения, подаваемый на элемен. ты И 10 и И 12. В результате этого испытательный сигнал прямого направления от усилителя 2 через элемент И 10 поступает на модулятор 11, а испытательный сигнал от усилителя 13 через элемент И 12 поступает на вход модулятора 4. Таким образом происходит одновременное образование двух шлейфов, которые позволяют с помощью известных методов побитового сравнения сигналов, вырабатываемых на оконечных станциях, и...

Номер патента: 809611

Опубликовано: 28.02.1981

Авторы: Жилич, Павлов

МПК: H04J 11/00

Метки: многоканальная, связи

...из и каналов подаются на пере- множитель 1, куда также поступают двоичные символы адресного кодового слова данного канала, вырабатываемые формирователем 2 сигналов адресов (генератором двоичных последовательчостей Радамахера) . В результате с выхода перемножителя 1 либо снимается двоичная последовательность Радамахера (если по данному каналу передается ствол "1"), либо отсутствует (если по данному каналу передается,символ "0"). Полученные, таким обр 3 азом, адресные кодовые слова из всех каналов попадают в блок 3 логической обработки (сумматор по модулю два), на выходе которого Формируется групповой сигнал, представляющий собой одну из функций ПЭЛИ. Этот сигнал вместе с сигналами синхронизации, поступающими от синхроблока 5, пере- рО...

Номер патента: 810094

Опубликовано: 28.02.1981

Авторы: Отто, Райнер

МПК: H04J 3/06

Метки: взаимной, временным, генера-topob, связис, сети, синхронизации, станции, такта, узлах, уплотнением, устройстводля

...частоты холостого хода генератора такта от заданной частоты,С другой стороны может вызываться но.пичной величины разницы фаз, связанной смаксимальным выходным сигналом блокасравнения фаз. При взаимодействии в одномнаправлении уже минимального количестваблоков сравнения фаз в данном случае выэьвается новое образование опорной фазы;для надежного предотврашения больших абсо.лютных разниц фаз и абсолютных дрейфова.ний фаз здесь целесообразно вызывать новоеобразование опорной фазы при граничной величине отклонения фазы частоты холостогохода генератора такта, при которой отклонение частоты от заранее заданной оказываетсябольше, чем сумма указанного выше откло-кения и примерно двадцатой части указанного выше произведения.Новое образование...

Номер патента: 812197

Опубликовано: 07.03.1981

Автор: Макс

МПК: H04J 3/06

Метки: bpe-менным, взаимной, генераторов, связи, сети, синхронизациистанционных, тактовойчастоты, узлах, уплотнением

...имеет вид, изображенный на фиг, 2 сплошной линией, где Ь - время распространения; Ы - ожидаемая область колебаний времени распространения; Й, - частота генератора при холостом ходе; йо - верхняя и Ои - нижняя частоты генератора, ограничивающие область регулирования станционного тактового генератора, Р - длительность проме 5 10 15 20 25 30 35 40 45 5 о 55 60 65 жутка времени, приходящаяся на один бит(период повторения импульса последовательности импульсов),Как видно из фиг. 1, период повторенияимпульса р последовательности импульсов,подводимых к фазовому компаратору, значительно меньше, чем ожидаемая областьколебаний времени распространения.В схеме, изображенной на фиг. 3, содержащей тактовый генератор, как и всхсме на фиг, 1,...

Номер патента: 813804

Опубликовано: 15.03.1981

Авторы: Галикеев, Зимин

МПК: H04J 3/00

Метки: дискретных, кабелю, коаксиальному, передачи, сигна-лов

...кода. Затем с помощью первого дополнительного усилителя 22 эти импульсы замеши в а ются в телевизионный си гнал и пере-. даются по коаксиальному кабелю 27. На передающей стороне 1 дифференциальный усилитель 4, на вход которого поступают эти импульсы, замешанные в видеосигнал,. выделяет и усиливает их. Принятые импульсы дополнительной информации создают напряжение лишь на выходе входного усилителя 5 и не проходят на его вход. Поэтому они являются противофазным сигналом и выделяются дифференциальным усилителем 4, а видеосигнал для него является синфазным. Первый импульс дополнительной информации - импульс старта - запускает блок управления 6, с первого выхода которого снимается импульс запуска дешифратора 7 и шифратора 8, а с...

Номер патента: 815933

Опубликовано: 23.03.1981

Авторы: Горбенко, Долгов, Кубах, Спиридович

МПК: H04J 3/02

Метки: икоммутации, каналов, связи, уплотнения

...импульсов и магистральную линию 13 связи,Устройство работает следующим образом, Блок 2 управления и коммутации осуществляет управление и коммутацию любого к-го канала магистральной линии 13 связи на первый канал, а также коммутацию любого абонентского комплекта 1=1 в :1=И на любую магистральную линию 13 связи, в результате чего в блок 3 статистического уплотнения, в котором осуществляется статистическое уплотнение передаваемой информации, по раздельным каналам поступают информационные посылки. Выходы блока 3 статистического уплотнения закреплены за соответствующими вертикалями кодовоадресной матрицы 4, в ячейки которой с помощью блока 2 управления и коммутации записывается комбинация импульсов, определяющая номер канала, за которым...

Номер патента: 815934

Опубликовано: 23.03.1981

Авторы: Пелегов, Репкин

МПК: H04J 3/10

Метки: дискретнойинформации, кодом, многопозиционным, передачи

...и генератор 24 сетки частот.Устройство работает следующим образом, Перекодирующий блок 2 преобразует входной сигнал в относительный параллельный код и управляет работой генератора 5, который ставит в соответствие каждой передаваемой позиции реализацию ортогонального кода, управляющего работой распределительного блока 3.Распределительный блок 3 управляет работой фазовых манипуляторов 4 в зависимости от поступившей на его вход реализации ортогонального кода. Выходной формирующий блок 7 объединяет отдельные фазоманипулированные колебания в групповой сигнал, который и передается по каналу связи.Таким образом, каждой реализации ортогонального кода соответствует своя реализация многочастотного сигнала,На приемной стороне 8 с помощью...

Номер патента: 815937

Опубликовано: 23.03.1981

Автор: Ходаков

МПК: H04J 7/00

Метки: дляприема, импульсных, многоканальное, сигналов

...образуется низкий уровень напряжения, поступающий на соответствующую выходную шину 16. Одновременно низкий уровень выходного напряжения воздействует на вход элемента И - НЕ 7, удерживая на его выходе высокий уровень напряженияПрошедший через элемент ИЛИ 1 с естественным запаздыванием импульс помехи не изменяет уровня сигнала на выходной шине 16 в течение всего времени действия основного импульса на входной шине 13 устройства.В соседнем канале, например втором, на выходе элемента ИЛИ 2 основной сигнал появляется раньше, чем естественно запаздывающий импульс помехи на входной шине 14, прохождение которого запрещено низким потенциалом с выхода элемента И - НЕ 9. Указанный импульс помехи, поступив на нулевой вход триггера 5, с...

Номер патента: 824464

Опубликовано: 23.04.1981

Авторы: Финаев, Харчистов

МПК: H04J 3/16

Метки: длины, кодом, передачи, переменной, приемаинформации

...свой набор сигналов, определяющих полином циклического копв пля копирования информации по входу формирователя 4, Импульсы генератора 1 тактовой частоты поступают нв первые входы блока 10 и блока 2. Блок 10 отсчитывает по тактам генератора 1 число информационных разрядов циклического копв и при постяжении этого числа с первого выходаблока 10 снимается сигнал, который поступает на второй вход блока 2. При отсчете блоком 10 числа информационных.и контрольных разрядов, первого кода, на выходе блока 10 появится потенциал, который изменит состояние распределителя 3, нв первом выходе которого исчезает потенциал и появится потенциал на втором выходе, который разрешит прохождение информации со входа формирователя4 в блок 2, который к этому...

Номер патента: 828428

Опубликовано: 07.05.1981

Авторы: Головатая, Самсоненко

МПК: H04J 3/08

Метки: двухсимвольных, регенератор, сигналов

...с номером канальных узлов 1, 2, 3 генератор 5 будет генерировать свои определенные кодовые комбинации, Блок 14 служит для совмещения канала входного и опорного сигналов.Далее идет процесс интегрирования результата перемножения двух сигналов. Интегратор 7 работает только во время подачи опорного сигнала от генератора 5 на перемножитель 4. Для этой цели служит детектор 6, которым управляет сигнал с генератора 10, длительность которого равна длительности опорного сигнала и амплитуда которого достаточна для отпирания детектора 6. Генератор 10 начинает свою работу после прихода запускающего импульса с блока 14. Для приведения интегратора 7 в исходное состояние после интегрирования служит сигнал установочного генератора...

Номер патента: 831092

Опубликовано: 15.05.1981

Авторы: Жан-Луи, Жан-Пьер

МПК: H04J 3/06

Метки: синхронизации, цифровыхсигналов

...часторы, На вход делителя 28 частоты ,поступают восстановленные тактовые сигналы, а на вход О триггера 23 65 поступают сигналы с датчика 22 времени (фиг. 4 б, фиг, 5 6,).На фиг. 4 изображены временные диаграммы, поясняющие работу блока управления записи для случая, когда ритмполученных сигналов является болеебыстрым, чем ритм местных тактовыхсигналов.На фиг. 4 а показано распределение моментов записи Ти Тд и моментов считывания Тсвнутри цикла, дли"тельность которого равна Т.В момент С одновременно имеютместо переход сигнала (фиг. 46), который подан на вход Р триггера 23, ипереход сигнала (фиг.4 г), поданногона вход Н. В течение времениЮсигнал (фиг. 4 д) на выходе триггера яв"ляется неопределенным (заштрихованная эона), и после этого...

Номер патента: 832749

Опубликовано: 23.05.1981

Авторы: Балашов, Криль, Нудельман, Попов, Шмидель

МПК: H04J 3/00

Метки: временным, каналови, многоканальной, разделением, связис

...с управляю - щими входами каждого из интеграторов и управляющим входом блока ключей.На фиг, 1 представлена структурная электрическая схема передающей части устройства; на Фиг. 2 - то же, приемной части устройства.Устройство для реализации способа многоканальной связи с временным разделением каналов содержит на переФормула изобретения 20 5 8327дающей стороне и цепей 1, каждая изкоторых состоит из канальных фильтров 2, ключей 3 и ОЗБ 4, (где и -число каналов многоканальной системы связи), коммутатор 5, блок 6 тактовой и цикловои синхронизации, .Рмодуляторов 7, генератор 8 опорныхсигналов, сумматор 9 и групповойфильтр 10, а на приемной сторонегрупповой фильтр 11, блок 12 ключей,разделяющий блок 13, и цепей 14,каждая из которых...

Номер патента: 832750

Опубликовано: 23.05.1981

Авторы: Изранцев, Катаев, Кузнецова, Трошин, Турнецкий

МПК: H04J 3/00

Метки: временным, многоканальной, передачисигналов, разделениемсигналов

...с выхода второго генератора 7-2 несущей частоты. Выходные сигналы с блоков. 6-1 и 6-2 амплитудной модуляции поступают на входы сумматора 8, на выходе которого образуется суммарный групповой радиосигнал, модулированный двумя несущими частотами, который поступает в передающую антенну 9 и в линию 27 связи, Первая и вторая несущие, вырабатываемые генераторами 7-1 и 7-2 несущей частоты, имеют близкие значения частот, но такие, при которых спектры сигналов, передаваемых на первой и второй несущих частотах, не перекрываются, Иэ линии 27 связи сигналы через приемную антенну 26 поступают на первый и второй полосовые фильтры 13-1 и 13-2 соответственно, центральные частоты которых равны частотам соответствующих генераторов несущей частоты 7-1...

Номер патента: 832751

Опубликовано: 23.05.1981

Авторы: Дурец, Паламарчук, Чумаков

МПК: H04J 3/08

Метки: квантованной, обратной, регенератор, связью, сигналовс, цифровых

...квантованной обратной связи компенсирует влияние предыдущих символов иа последующие, и сигнал иа входе решающего блока может быть записан следующимобразом:1 ФОМ=с,Ю+ С 1,И-чтМ.Ври условии идеально сформированного отклика фильтром квантован- ной обратной.связи .почти полностью устраняется влияние предшествующих ,иветульсов ва регеиерируемый символ.Для устранения влияния последующих символов иа предыдущие путем введения регулировки порога второго решающего блока следует таким образом менять его значение, чтобы .скомпенсировать влияние последующих символов на регенерируемый в момент Принятия решения. Для этого в регенераторе введен второй решающий блок 5, один из входов которого через блок 9 управления и первую линию 7...

Номер патента: 832752

Опубликовано: 23.05.1981

Автор: Рожков

МПК: H04J 3/16

Метки: дискретной, дляпередачи, ин-формации, многоканальное, приема

...9 запрета, который при потступлении следующего импульса готов ности обеспечивает его прохождениена счетчик 10 с циклом и . Счетчик10 при подсчете и 4 импульсов готовностй выдает на Формирователь 11 сигнал,55 по которому начинается преобразование кода комбинаций при передаче.При поступлении от АПД 4 и +1 импульсов готовности в к-,ю шину передатчика АПД 4 выдается комбинация фази8327 10 5рования, состоящая из и +1 единиц, На приемной станции разряды этой комбинации выдаются из к-ой шины приемника 3 АПД 4 на один из блоков 5, где осуществляется их запись в пер 5 вый разряд преобразователя 12 и сдвиг импульсов вывода. При приеме преобразователем 12 п+ разрядов из к-рй шины, дешифратор 13 выделяет комбинацию фазирования и...

Номер патента: 832755

Опубликовано: 23.05.1981

Авторы: Гордиенко, Слащев

МПК: H03M 3/00, H04J 13/00

Метки: импульснокодовой, модуляцией, передачисигналов, приема, системах

...информационные сигналыпутем записи на адресные входы первого 3 и второго 4 передающих регистров сигнала "1". Одновременно сэтим сам информационный сигнал записывается в соответствующую информаци-.онную ячейку первого 3 и второго 4передающих регистров, Первый коммута- .ционный блок 2 обеспечивает поочередное накопление информационных и адресных сигналов в передающих регистрах 3 и 4 в течение соответствующегоцикла, по окончании которого эти сигналы через первый элемент ИЛИ 8 выдаются в тракт передачи. На приемнойстороне с помощью второго коммутационного блока 5 осуществляется накопление этих сигналов в первом 6 иливтором 7 приемных регистрах, а также поочередное считывание как с адресного выхода приемных регистров 6или 7 адресной...

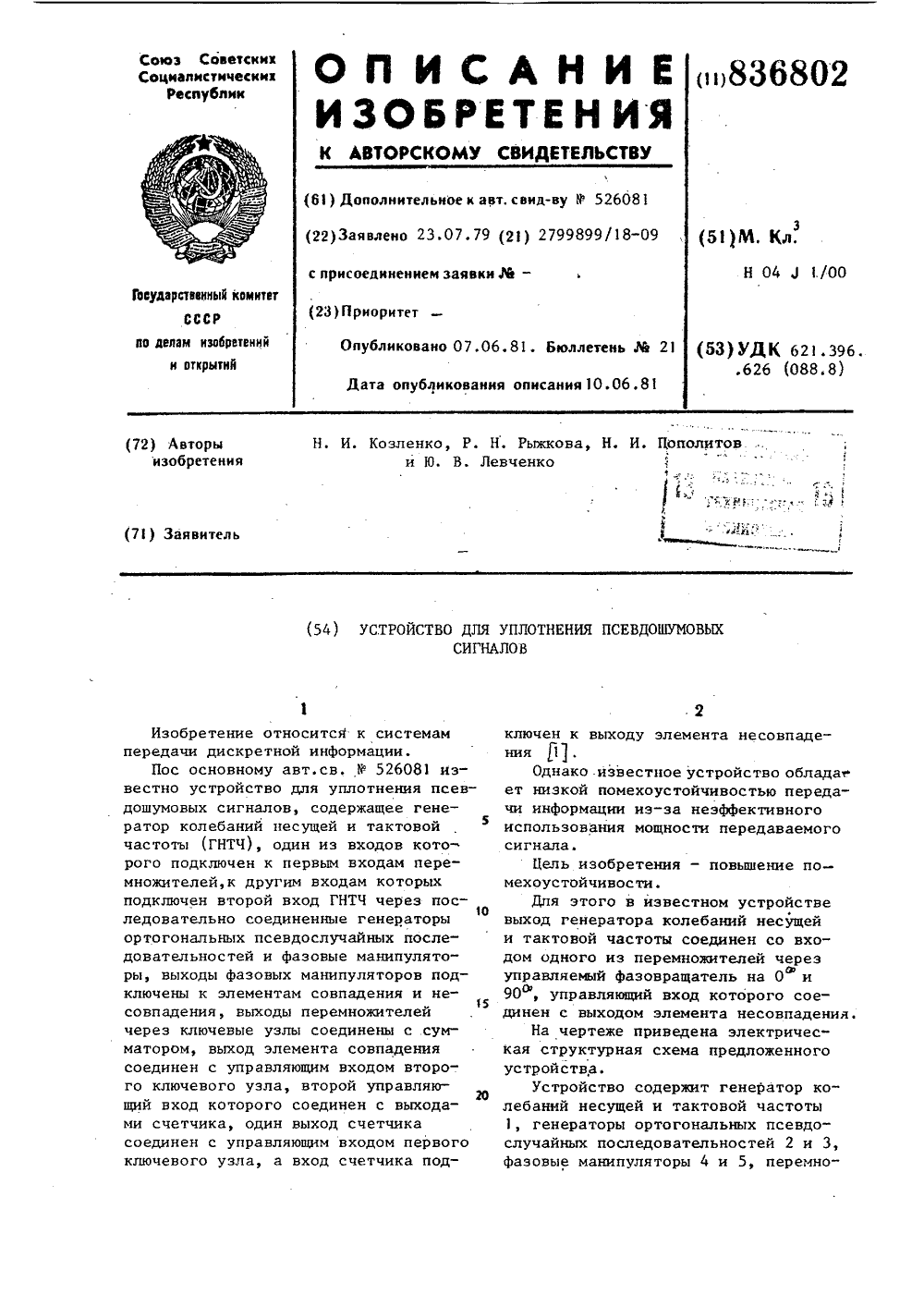

Номер патента: 836802

Опубликовано: 07.06.1981

Авторы: Козленко, Левченко, Пополитов, Рыжкова

МПК: H04J 1/00

Метки: псевдошумовыхсигналов, уплотнения

...и тактовой частоты 1, генераторы ортогональных псевдослучайных последовательностей 2 и 3, фазовые манипуляторы 4 и 5, перемно836802 фступлении сигнала с выхода счетчикана второй ключевой узел 10 на входсумматора подается колебание несущейчастоты, манипулированное по фазена 90 и 270 по закону выходногоо осигнала фазового манипулятора 4,На выходе сумматора образуется сигнал постоянной амплитуды, манипулированной по фазе на О ,90 О, 180 и 27 Й1 о Таким образом, помехоустойчивостьпередачи информации в усовершенствованном устройстве для уплотненияпсевдошумовых сигналов выше, чем восновном изобретении за счет более15 полного использования мощности передаваемого сигнала. Формула изобретения 3жители 6 и 7, сумматор 8, первый ключевой узел...

Номер патента: 839454

Опубликовано: 15.06.1981

Автор: Ксавье

МПК: H04J 3/08

Метки: многоканальнойсистемы, передачи, промежуточная, сигналов, станция, цифровых

...слов сигнализации, к . второму входу которого подключенвторой управляющий выход генератора 18 синхросигналов местного мульти- кадра, тактовый выход которого подключен к. второму входу блока 14 введения слов сигнализации, третий вход которого соединен с выходом второго блока 19 выделения слов сигнализации. Выход блока 14 введения слов сигнализации подключен к четвертому входу выходного логического блока б,В предлагаемой промежуточной станции осуществляется прием и последую щая.передача цифровых сигналов данных и цифровых слов сигнализации (служебной информации), причем предусматривается отбор некоторых данных иэ входного кадра и введение других 45 данных в выходной кадр. Каждый временнои информационный канал эа" нимает...

Номер патента: 841114

Опубликовано: 23.06.1981

Автор: Авдеев

МПК: H03K 17/04, H04J 3/00

Метки: пространственно-временнойкоммутации

...входы которого соединены с выходами блока 1 уплотнения, группа 20 управляющих входов - с третьей группой управляющих шин 15, дополнительный управляющий вход - со вторым выходом блока 3 управления, а выходы подключены ко вторым входам блока 5 25 элементов И, кольцевой распределитель 16, выходы которого соединены с.группой управляющих входов блока 1 уплотнения, а тактирующий вход подключен к выходу генератора 8, адрес- Зо ный коммутатор 17, информационный вход которого соединен с выходом сдвигового регистра 9, управляющие входы - с выходами дешифратора 13, а выходы подключены к информационным входам блока 7 памяти, Блок 1 уплотнения содержит элементы И 18 и ИЛИ 19Блок 5 элементов И содержит элементы И 20, Блок 7 памяти содержит...

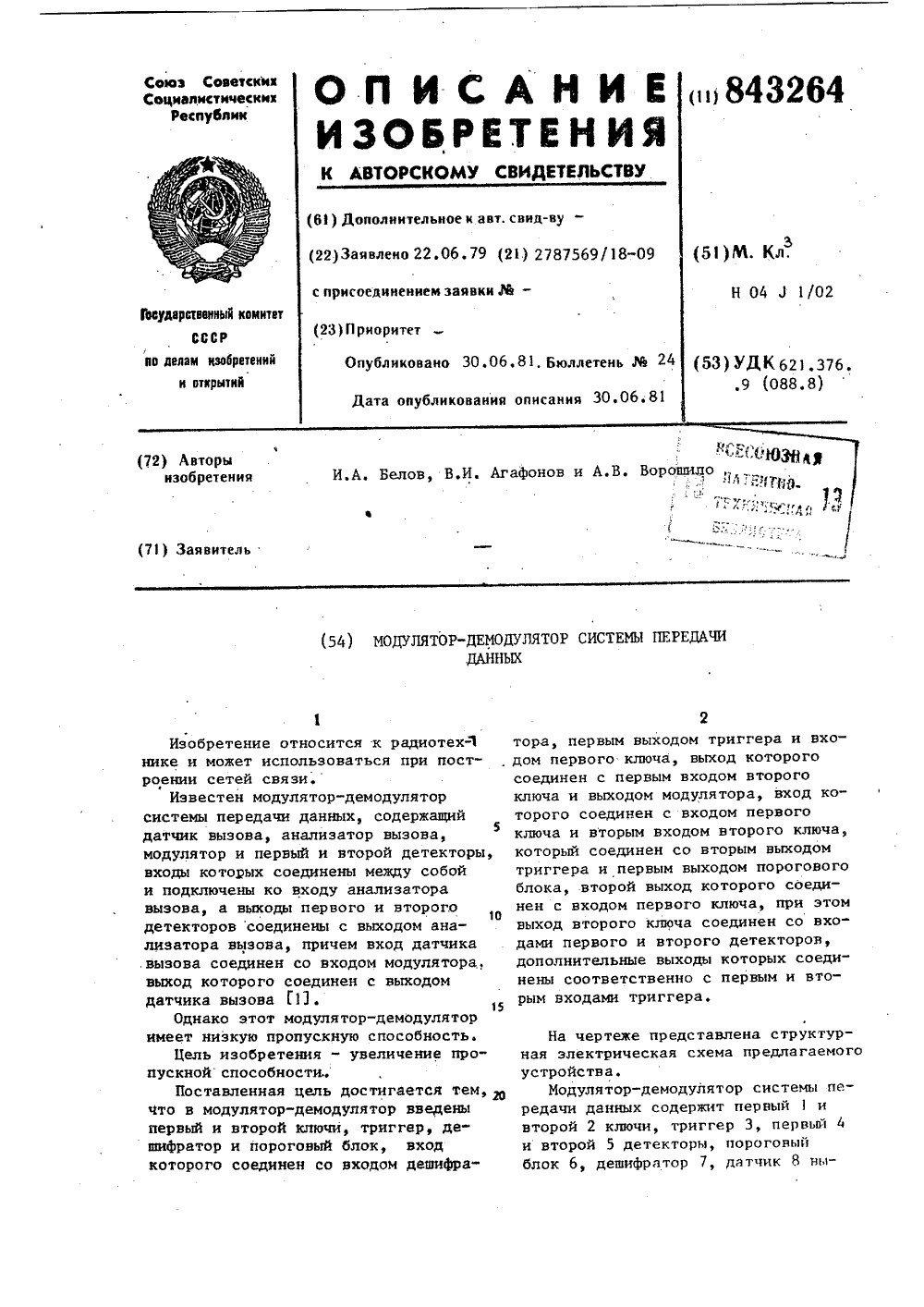

Номер патента: 843264

Опубликовано: 30.06.1981

Авторы: Агафонов, Белов, Ворошилло

МПК: H04J 1/02

Метки: модулятор-демодулятор, передачиданных, системы

...частоты1 е выхода второго детектора 5 произ-. 25всщит сброс триггера 3, в результатепрерывается передача частоты 1 д черезвторой ключ 2, а через первый ключ 1в канал связи подается частота ГЧастота Г, принимаемая из каналасвязи, подается иа первый н второйдетекторы 4 и 5. С выхода первогодетектора 4 выделяется сигнал наличиячастоты Уосуществляющий сбростриггера Зр при этом прерывается передача частоты Ф через первый ключа через второй ключ 2 в каналсвязи поступает частотаНаличие частоты У в канале связисоответствует сигналу "Нажатие" плюс 4 Оа наличие частоты 1, соответствуетсигналу "Отжатие" (минус),Сигнал с нрямого выхода триггера3 одновременно подается на пороговыйблок 6, где осуществлятся измерение 45времени замедления Т , н...

Номер патента: 843265

Опубликовано: 30.06.1981

Авторы: Агафонов, Белов, Старовойтов

МПК: H04J 1/14

Метки: многоканальная, передачиданных

...из-за переполнения зон блока памяти можно увеличить ах зонность.Однако для согласовааия различныхскоростей передачи информации по каналам связи, изменяющихся в широкихпределах, и скоростей ввода (вывода)информации на (из) местные устройствапотребует увеличения их до большогочислачто значительно усложаяетгрупповую часть многоканальных сис-тем передачи данных,при этом по 55 3 8432щиты от ошибок, причем третий и четвертый выходы которого соответственно соедииещю с третьим входом блокауаравлещщ и входом анализатора, другой вкод которого соединен с четвертым входом блока защиты от ошибок.5На чертеже представлена структуркаа заектрическая схема предлагаемойсистемы.Миогокаиальная система передачидамах содержит блок 1 памяти, блок2...

Номер патента: 843266

Опубликовано: 30.06.1981

Авторы: Елисеев, Згурский, Малков, Хотин

МПК: H04J 3/06

Метки: асинхронной, информации, передачицифровой, связи, синхронномуканалу

...Эти сигналы вырабатываются при совпадении сигналов, подаваемых с одного из выходов фазового дискриминатора 1, с выхода блока 6 выделения знакоперемен и с выхода анализатора 5 двоичного стробирования, Блок 6 выделения знакоперемен вырабатывает сигнал при приеме комбинаций двоичного кода вида 1 О или 01. Анализатор 5 двоичного стробирования вырабатывает сигнал в момент приема двух импульсов частоты стробирования, равной по номиналу частоте принимаемых двоичных знаков из канала связи, Кк за один период частоты регистрации Гр . Частоты 1 и Гр выбираются, исходя из требований по допустимой из,вязи при асинхотношенииложении импульалы с выходовтора 1 отсутствус выхода анализа"робирования подаремени, когда изается одна изоичных...

Номер патента: 849513

Опубликовано: 23.07.1981

Авторы: Волочий, Калашников, Мазепа, Степанов, Шейнин

МПК: H04J 3/16

Метки: каналов, опро-ca, программного, телеметрических

...вход реверсивного счетчика 3-1. Каждый из реверсивных счетчиков 3 постоянно сообщает блокам 4 фиксации порога и анализаторам 5 состояния буферной памяти степень заполнения блоков буфферной памяти. Если программа опроса источников информации, установленная на предыдущих тактах работы устройства, соответствует интенсивности сообщений на выходе источников информации, то длина бчереди сообщений в блокахбуфферной памяти меньше порогового значения,задаваемого блоками 4 фиксации порога. В случае увеличения интенсивности по"тока сообщений на выходе одного из источников информации длина очередисообщений в соответствующем блокебуфферной памяти возрастает вследствиенесоответствия скорости вывода сообщений,которая задается существующейпрограммой...

Номер патента: 851772

Опубликовано: 30.07.1981

Автор: Авдеев

МПК: H03K 17/04, H04J 3/00

Метки: коммутатор

...блока 4. Вы 40 ходы блока 5 элементов И-ИПИ последующего канала соединены с основными информационными входами блока 5 элементов И-ИЛИ предыдущего канала, а выходы блока 5 элементов И-ИЛИ пер 45 вого канала подключены к выходным шинам 9, В каждом канале выходы регистра 7 соединены с информационными входами дешифратора 6, выходы которого подключены к первым управляющим вхо"30 дам всех блоков 5 элементов И-ИЛИ, вторые управляющие входы которых соединены с выходами адресного бло-. ка 4, а дополнительный информационный вход каждого блока 5 элементов И-ИЛИ - с одновременной информационной входной шиной О.Устройство работает следующим образом. 2 4Все м выходных шин 9 разбиты на К групйпо п выходных шин в каждой группе, Каждый блок 8 памяти...

Номер патента: 853802

Опубликовано: 07.08.1981

Авторы: Григорьев, Романов, Шишков

МПК: H04J 3/06

Метки: адаптивное, генераторов, связи, сети, синхрони-зации

...структурная электрическая схема предложенного адаптивного устройства.Адаптивное устройство синхронизации генераторов сети связи содержит анализатор ошибок 1, блоки 2 выделечия тактовой частоты, число которыхИсточники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР У 720755, кл. Н 04 Л 3/Об,35 Н 047/02, 1978 (прототип)определяется числом каналов связи,Фазовые детекторы 3, число которыхтакже равно числу каналов связи,блоки запрета 4, сумматор 5, управляемый генератор б, Формирователь 7сигналов управления, анализатор 8активности каналов, дешифратор 9,блок сравнения 10 и блок задержки 11.Выход управляемого генератора б является выходом устройства.Предложенное устройство работаетследующим образом....
