Номер патента: 1453606

Опубликовано: 23.01.1989

Авторы: Вознюк, Кившик, Ржечицкий, Ткаченко, Юрченко

МПК: H04J 13/00, H04J 3/00

Метки: адаптивной, временным, дельта-модуляцией, каналов, многоканальное, разделением

...на перестройку блока 13кодеров каналов, Блок 17, приняв дан"ную команду и декодировав ее, выдаетуправляющий сигнал на перестройкублока 13 декодеров 12 -12 в режим,заданный анализатором 15, При изменении помеховой обстановки анализатор15 выдает соответствующую команду вблок 16 и цикл управления повторяет 25ся,Блок управления интегратором работает следуютм образом,Информационный сигнал поступает навход анализ атор а 18, Ко гда сиги ал аппроксимации должен возрастать, пачки30импульсов с выхода анализатора 18по ступают на вход сче т 1:чк а 19 для е гозапуска и для его сброса, при убывании сигнала аппроксимации запускается счетчик 20 и сбрасывается в исход- З 5ное состояние счетчик 19, Выхоныесигналы счетчиков 19 и 20 управляютпервыми...

Номер патента: 982598

Опубликовано: 23.12.1982

Авторы: Вакуленко, Кившик, Ковтун, Снигирева, Штефан, Юрков, Юрченко

МПК: A01G 25/02

Метки: оросительная, рисовая

...выходе - нижнюю упорную призму 8, выполненную из гравия с размером частиц 2-5 см.Между упорной призмой 7 и упорной призмой 8 размещено ядро 9, выполненное из гранул керамэита, на поверхности которых метилсиликоном закреплен лигнин, причем керамэит, лигнин и метилсиликон взяты в соот ношении, вес.%: ная вода через нижнюю упорную призму8 попадает в картовый или межкартовый сбросной канал 4.Крупность частиц гравия верхнейупорной призмы 7 подбирается сучетом оптимальной скорости прохождения фильтрационного потока черезядро.Использование рисовой оросительной системы позволит обеспечить посравнению с известными обезвреживание загрязненных гербицидами вод,сбрасываемых с чеков, благоприятноевлияние на урожай риса на засоленныхземлях в связи с...

Номер патента: 641488

Опубликовано: 05.01.1979

Авторы: Кившик, Ошерович, Хохлов

МПК: G08C 25/00

Метки: передачи, приема, сообщений

...блок памяти 14 окажется в состоянии, соответ. ствующем быстрым изменениям сигнала, то,рещающий блок 15 не выдает сигнал на блок запрета 12 и блок стробировання 8 остается закрытым, В этом случае выход делителя частоты 7 оказывается отсоедннениым от выхода блока стробирования 8 и Ю прекращается возможность функционирования коррекции в кодирующем узле 1.Работой всего кодирующего узла 1 управляет синхронизатор 6, с одного из выходов которого поступают импульсы на квантоэатель 4 для формирования дельта-потока ИзДругОЙ выход синхронизатора 6 связан со входом делителя частоты 7, с выхода которого снимаются кратковременные импульсные сигналц И 4, период следования которых соответствует периодичности про цесса коррекции.Прн обеспечении...

Номер патента: 618705

Опубликовано: 05.08.1978

Авторы: Дубровин, Кившик

МПК: G01R 33/02

Метки: магнитного, напряженности, нестационарного, поля, пространственного, распределения

...Корректор Н. Яцемирская Редактор Б. Федотов Заказ 4254/39 Тираж 1112 ПодписноеЦНИИПИ Государственного яомитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская набд, 4/5 филиал ППП Патентф, г. Ужгород, ул. Проектная, 4 измеряемой составляющей поля, предварительно записав на ней сигнал звуковой частоты, а распределение напряженности определяют по уровню остаточногосигнала на магнитной пленке, образовавшегося в результате взаимодействия магнитного поля с пленкой. Нестационарное магнитное поде, воздействуя нв пленку, приводит к ослаблению уровня записанного на ней сигнала. Это 1 О ослабление зависит от напряженности магнитного поля в каждой точке пространства. На магнитной пленке форма остаточного сигнала...

Номер патента: 571921

Опубликовано: 05.09.1977

Авторы: Кившик, Хохлов

МПК: H03M 3/02, H04J 13/00

Метки: дельта-модуляцией, связи

...И. Иврховская Техред Д. Демьянова корректс Заказ Тираж 815 . Подписноетвенного комитета Совета Министров ССделам изобретений и открытийква, Ж-ЭВ, Рауаская наб д, 4/5 88/40 БНИИП 3035,Филиал ППП фПвтент", г. Ужгород, уд. Проектная, 4 Эрве 1 вентиль 3, нвхоаациеся на выходе дельта модулятора 1. В этом случае импульсыдельта-потока с выхода дельта-модулятора1 через вентиль 3 не проходят и в каналпередачи не поступают. Тогда при бинарнойпередаче в сторону приемной чати будетпередвигаться одноподярная носдедоввтельиость импульсов. Накопитель 4 запоминаетпоследние иьжудьсы дельта потока. Объемпахйюти накопителя 4 Й иди тахСигналыс решаикцих выходов накопителя 4 поступают на решакшнй блок 6, который фиксируетфакт наличия в накопителе 4...

Номер патента: 556556

Опубликовано: 30.04.1977

Авторы: Кившик, Ошерович, Хохлов

МПК: H03K 13/22

Метки: дельта-модулятор

...входного сигнала (на схеме не показан), подклю 5 чаемый к входу 1, импульсный модулятор 2,один из входов которого соединен с выходомгенератора 3 тактовых импульсов, а выход -с входом демодулятора 4, состоящего из последовательно соединенных интегратора 5 и10 фильтра 6 низких частот, выход которого является выходом 7 дельта-модулятора,Выход источника входного сигнала, подключенного к входу 1, соединен с вторым входом импульсного модулятора 2 через последо 15 вательно соединенные дифференцирующееустройство 8 и ограничитель 9 амплитуды импульсов,Работает дельта-модулятор следующим образом.20 Входной сигнал поступает на вход 1 дельта-модулятора, дифференцируется в устройстве 8, из которого первая производная входного сигнала подается на...

Номер патента: 506124

Опубликовано: 05.03.1976

Авторы: Кившик, Хохлов

МПК: H03K 13/20

Метки: аппроксиматор, дельта-модулятора

...сброса счетчика 1. Выходы 5 счетчиков подключены к соответствующимвходам преобразователя 3, один из входов которого подключен через линию задержки б к.генератору 7. Выходы преобразователя 3 подключены к соответствующим входам распре делителя 4, выходы которого соединены с соответствующими входами преобразователя 5.Работает аппроксиматор следующим образом.На входы счетчиков поступают выходные 15 импульсы дельта-модулятора после сравнениянапряжений сигнала и его аппроксимации, Если напряжение сигнала больше напряжения аппроксимации, импульсы поступают на счетный вход счетчика 1 и сбросовую шину счет чика 2 и наоборот, Выходные импульсы счетчиков поступают на преобразователь 3, построенный на диодных схемах совпадений. Сюда же приходят...

Номер патента: 499663

Опубликовано: 15.01.1976

Авторы: Кившик, Ошерович, Хохлов

МПК: H03K 13/22

Метки: адаптивный, дельта-модулятор, дискретный

...входом делителя частоты, второй вход которого подключен ко второму генератору импульсов. р 499663рой вход которого подается аппроксимированный сигнал с выхода интегратора 7. Разностный сигнал управляет триггером 1, на который подаются также импульсы квантования с генератора 2 импульсов. Выходные импульсы триггера 1 с первого выхода подаются на первые входы элементов совпадения 4 и 5, а со второго выхода - на вход устройства 8 адаптивной логики, выходные импульсы которого управляют состоянием счетчика 9. Выходной сигнал счетчика подается на управляющий вход делителя частоты 6, на другой вход которого поступают импульсы с генератора 10 импульсов, Выходные импульсы делителя частоты 6 подаются на вторые входы элементов 15 совпадения 4...

Номер патента: 463232

Опубликовано: 05.03.1975

Авторы: Кившик, Хохлов

МПК: H03K 13/22

Метки: дельта-модулятор

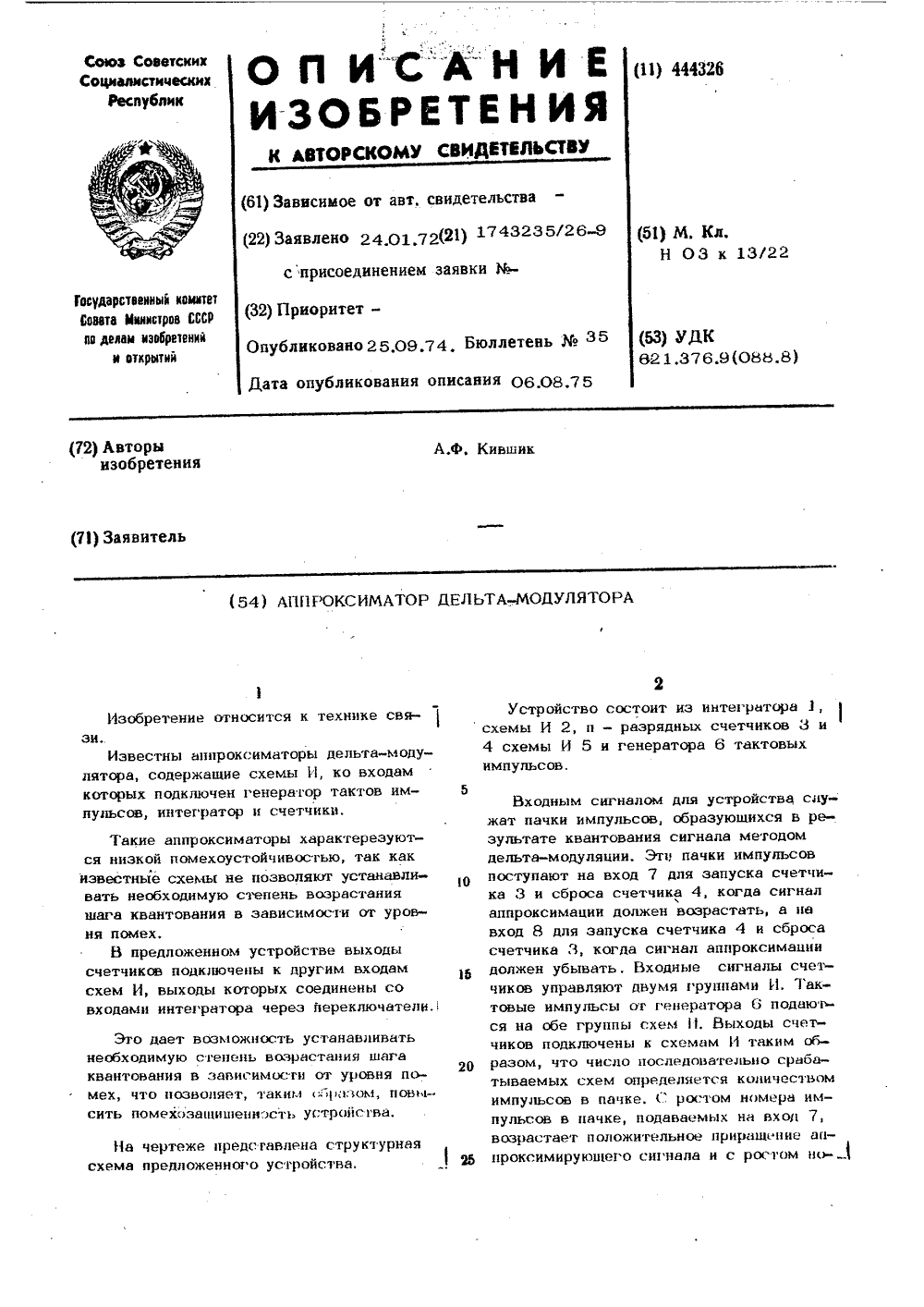

...подключенный к компаратору, первый вход которого соединен с источником входного сигнала, один выход подключен ко входу запуска первого счетчика и ко входу сброса второго, а другой выход ко входу сброса первого и ко входу запуска второго счетчиков, выходы которых подключены ко входам кодирующего преобразователя. Цель изобретения - упрощение и повышепне падежплости устройства -- достигается тем, что В предлагаемый дельта-модулятор Введен датчик импульсов, вход которого подкл 1 очсн к генератору тактовых импульсов, я выходы связаны со вторыми входами кодирующего преобразователя, выходы которого сосдииспы со входами декодирующего преобРЯЗОВЯТСЛ 51, ВЫХОД КОТОРОГО ПОДК,1 О 1 СП КО второму входу компаратора. от напряпроксима ДИРМ 1 ОЩЕГО...

Номер патента: 444326

Опубликовано: 25.09.1974

Автор: Кившик

МПК: H03K 13/22

Метки: аппроксиматор, дельта-модулятора

...к схемам И таким обр разом, что число последовательно срабатываемых схем определяется копичеством импульсов в пачке. С ростом номера илтпульсов в пачке, подаваемых на вход 7, возрастает положительное прираш ние апрь проксимирующего сш нала и с ростом нсТаки ся низко известнь вать не шага кв ня ломеВ пр ю какавлия ур счетчиковсхем И,входами м соатели.йереклю интегратора ч Эт еобхоможность устанавпи атьга антования зависимости от уровнопяет, такимБр; зом,нишепнэсть устройства хоз повы сить по ртеже представлена с едпоженного устройсг рна хем аппроксиматоры характерепомехоустойчивостью, та е схемы не позволяют устан обходимую степень возраста нтования в зависимости от ложенном устройстве вых подключены к другим вхо ыходы которых соединены...

Номер патента: 371683

Опубликовано: 01.01.1973

Авторы: Кившик, Осин, Ошерович, Федоров

МПК: H03M 3/02

Метки: адаптивной, дельта-модуляции

...(триггеры 5 4 - 8) с выхода импульсного модулятора 17 поступает первый импульс, триггер 4 переходит в состояние 1 и открывает ключ 10. Ключ выдает на вход интегратора 8 один импульс.На выходе интегратора появляется ступенька 1 О аппроксимирующего сигнала величиной Л 5.При поступлении второго импульса от модулятора 17, в состояние 1 переходят триггеры 4 и 5 (состояние 110 триггеров), открывается ключ 11, который выдает па вход инте гратора 3 пачку импульсов, состоящую издвух импульсов равной амплитуды (прямой и задержанный на одну микросекунду в линия 9 задержки). На выходе интегратора 8 появляегся ступенька аппроксимирующего сигнала ве 2 о личиной ЛЯ. При комбинации 111 состоянийтриггеров формируется ступенька аппроксимирующего...
