H04J — Многоканальные системы связи

Номер патента: 608492

Опубликовано: 25.05.1978

Авторы: Карл-Антон, Карл-Хайнц

МПК: H04J 3/00

Метки: временным, импульсно-кодовой, модуляцией, передачи, приема, связи, сигналов, уплотнением, частности

...между кодовыми группами импульсов всех линий входя. щей связи и всех линий исходящей связи лежит. определенный промежуток времени тч (см. фиг. 2) Кодовые группы импульсов линий связи, исходя. щих из центральной станции 1, синхронизированы между собой. Кодовые группы импульсов всех линий связи, исходящих из отдельных централь. ных станций, синхронизируются между собой соответствующим образом, Кодовые группы импульсов линий связи, входящих на центральную станцию, также синхронизированы с кодовыми группами всех линий связи, приходящих на остальные центральные станции. При этом кодовым группам импульсов линий связи, исходящих из отдельных центральных станций, через определенный проме. жуток времени задержки тч дается временное положение,...

Номер патента: 608493

Опубликовано: 25.05.1978

Автор: Гьи

МПК: H04J 3/06

Метки: временной, временным, каналов, коммутатор, многоканальных, разделением, связи, систем

...времени, на входы14 и 15 которого поступают сигналы времени выходной многоканальной системы 11.Между выходами запоминающего блока 4соединений и формирователем 7 временных метоксоединений и управляющим входом блока 2 уплот.пения включен выходной запоминающий блок 16команд адресов, к управляющему входу которо.го подключен выход генератора б выходных меток времени.Устройство работает следукацим образом. З 0При каждом требовании соединения междуканалом 8 и каналом 9 счетные устройства записывают в запоминающий блок 4 на адрес каналовадрес канала 9, подлежащего соединению, осуществляя таким образом операцию, являющуюся опе- з 5рацией маркировки коммутатора.После того, как сделана эта запись, цепь запоминающего блока 4, опрошенная генератором...

Номер патента: 610309

Опубликовано: 05.06.1978

Авторы: Бараз, Мусаелян, Мытаркин, Павлов

МПК: H04J 3/00

Метки: временным, канала, кодово-импульсный, модулятор, радиорелейной, станции, телефонного, уплотнением

...синхронизируемого триггера 14, первый вход которого подключен к выходу блока выделения 3 конца импульса, при этом первый вход элемента И 15 и второй вход синхронизируемого триггера 14 являются со. ответственно первым и вторым входами узла гашения 12 первого импульса, а выход элемен. та И 15 - его выходом,На фиг, 2 а приведены импульсы синхронизации; на фиг, 26 - импульс на выходе преобразователя 1 напряжение-время; на фиг, 2 в - квантующие импульсы на выходе синхронизируемого генератора 2 кваитующих импульсов; на фиг. 2 г - кваитующие импульсы на выходе вентиля 3 грубого квантования; на фиг. 2 д - импульсы на выходе нормализаторадлительности импульсов; на фиг. 2 е - квантующие импульсы на выходе схемы запрета 4; на .фиг. 2 ж -...

Номер патента: 610310

Опубликовано: 05.06.1978

Автор: Картюшов

МПК: H04J 3/16

Метки: асинхронных, временного, каналов, уплотнения

...и распределителей импульсов, Информация от каждого асинхронного канала поступает на информационный вход регистра сдвига 6 и на вход формирователя импульсов записи, в котором из сигнала выделяется тактовая частота. Импульсы выделенной тактовой частоты 4 ц поступают на вход регистра сдвига 6 и продвигают информацию по регистру, а также поступают на вход сложения коммутатора 8, где каждый импульс записи переводит коммутатор 8 в следующее по старшинству положение.Импульсы считывания от формирователя кадров 1 с частотой, равной номинальной скорости информации на входе устройства временного уплотнения асинхронных каналов, поступают на вход вычитания коммутатора 8 и переводят его в предцдущее по старшинству положение, 50 В исходном...

Номер патента: 611306

Опубликовано: 15.06.1978

Авторы: Сурин, Царев

МПК: H04J 1/14

Метки: датчик, контрольных, сигналов

...Формула изобретения ЦНИИПИ Заказ 3170/4Тираж 805 Подписное в соответствии с программой, набранной в блоке программного управления 9.Программой задается структура тест-сигнала, ввод ее в блок программного управления 9 осуществляется с помощью клавишного5 устройства блока управления и ввода исходных данных 10. Набранная комбинация преобразуется в электрические сигналы, которые поступают в блок реализации программ 11, обеспечивая выбор соответствующих выходов дешифратора 3 и их коммутацию на соответствующие входы блока коммутации 7. Управляющие сигналы, поступающие с выходов блока программного управления 9 на соответствующие входы блока коммутации 7, открывыют электронные ключи блока программного управления 9 на время...

Номер патента: 611307

Опубликовано: 15.06.1978

Авторы: Головин, Протопопов, Хотимский

МПК: H04J 1/14

Метки: группового, сигнала, формирования

...смеситель 6 поступают выходные сигналы двух соседних частот, формиру евавх в блоках 2 ФАПЧ, частоты последних: отличаются между собой на величину, равную частоте эталонного генератора 1 и имеющих между собой паразитное фавовое рассогласование, вызванное011307 Формула изобретения Составитель Е.ЗЪобимоваРе акто Т.Янова Тех е К. Гаврон Ко екто ,Н. Ковалева Заказ 3170/45 Тираж 805 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035 Москва ЖРа ская наб. д. 4 5филиал ППП фПатентф, г. Ужгород, ул, Проектная, 4 воздействием дестабилизирующих факторов.На выходе смесителя б образуется сигнал с частотой, равной частоте эталонного генератора 1 . С выхода смесителя 6 сигнал поступает на вход...

Номер патента: 617853

Опубликовано: 30.07.1978

Авторы: Вольфбейн, Король, Пархомов, Сараев, Усов, Ярославский

МПК: H04J 3/00

Метки: временным, делением, каналов, многоканальное

...следующим образом.Сигналы от абонентов поступают в со гласующие блоки 5, в которых управляющими импульсами от генератора 7 тактовых частот организуется временное обьединение сигналов. Скорость группового си:- нала в несколько раз превышает номиналь- э 0 ную скорость на выходе системы.Анализатор 10 вида сигналов каждый такт различает каналы, по которым идут сигналы взаимодействия от каналов, по которым передается информация. Эта операция выполнима вследствие отличия сигналов взаимодействия, например, по длительности посылок, от стартстопных комбинаций передаваемой информации.Результатом действия анализатора 10 З 0 вида сигналов является раздельная обработка информационных сигналов и сигналов взаимодействия спервых - в кодеке 6, вторых...

Номер патента: 617854

Опубликовано: 30.07.1978

Авторы: Иванова, Мамонтов, Шмелькина

МПК: H04J 3/14

Метки: дистанционного, регенераторов

...входы первого и второго элементов И 9 и И 10 и вход дешифратора 8 соединены с выходом усилителя 4, выход усилителя 7 подключен к первому входу третьего элемента И 11, в-орой вход которого объединен с вторым входом первого элемента И 9 и через муль 1 ивибратор второй выход которого подключен к второму входу второго элемента И 10, соединен с выходом дешифратора 8, выход первого элемента И 9 подключен к входу модулятора 2, а выходы второго и третьего элементов И 10 и И 11 подключены и входу модулятора 5.Устройство работает следующим образом.Ы процессе работы в режиме передачи информации сигналы на входе регенератора, проходящие в прямом направлении, детектируются в детекторе 3, усиливаются в усилителе 4 и преобразуются в световые сигналы в...

Номер патента: 628619

Опубликовано: 15.10.1978

Автор: Картюшов

МПК: H04J 1/02

Метки: асинхронного, приемное, сигналов, системах, сопряжения, цифровых

...сигналов работает следукнцим образом.Информационный сигнал с входа 11 за 30 писывается в запоминающий блок 3 при помощи тактовой частоты записи, поступающей с входа 12 через, первый алемент ИЛИ 1 и первый элемент НЕТ 27 на первый вход запоминающего блока 3, Декодер 6 команд из последовательности чередующихся команд с входа 13 выделяет парные команды одного знака и в случае пары отрицательных команд формирует40 на своем первом выходе сигнал, производящий дополнительную запись в запоминающий блок 3 через разрешенный второй элемент НЕТ 7 и первый алемент ИЛИ 1.В случае обнаружения пары положительных45 команд сигнал со второго выхода декодера 6 команд через разрешенный третий элемент НЕТ 8 запрещает первый алемент НЕТ 2 на время, равное...

Номер патента: 628620

Опубликовано: 15.10.1978

Авторы: Григорьев, Колмаков, Никитин, Серебряков, Сухарев

МПК: H04J 3/16

Метки: адаптивный, мажоритарный, мультиплексер

...2 индивидуальныхсигналов по числу каналов, выходы котарых подключены к одному из входов соответствующих сумматоров 3, к другимвходам которых подключены соответствующие выходы генератора 4 кодовьх последовательностей, коммутатор 5 и блок 6мажоритарной обработки, при этом выходь 1источников 2 через анализатор 1 подключены к управляющим входам блока 6 мваказ 5812/47 Тираж 805 ПодписноеЦНИИПИ Государственного комитета Совета Министрпо делам изобретений и открытий113035,.Москва, Ж, Раушская наб., д. 4/5 ов С филиал ППП "Патент, г, Ужгород, ул, Проектная,3628жоритарной обработки и коммутатора 5,включенного между выходами сумматоров3 и информационными входами блока 6мажоритарной обработки,Адаптивный мажорнтврный мультиплексер работает...

Номер патента: 634465

Опубликовано: 25.11.1978

Авторы: Курицын, Сосновский

МПК: H04J 1/02

Метки: каналов, разделением, сигналов, системах, формирования, цифровое, частотным

...следуют с частотой 12 Х 112 кГц. Каждый отсчет представлен двоичным к-разрядным числом, обычно К = 12 - 15. Спектр каждого канала на выходе ЛЦП представлен на фиг. 2 а. Далее через коммутатор 2 отсчеты с выхода АЦП 1 поступают на перемнояитель сигналов 3. В перемцожителс 3 осуществляется перемножение огсчетов каждого канала на отсчеты соответствуюших несуших (фиг. 2 б - з).Б источнике 4 сигналов отсчетов несущих частот имеются отсчеты семи несуших частот:)ц 4 = н 5 =- 20 кГпн 10 = 1 н 11 = 44 кГц;Ь 6 = н 7 = 28 кГцЬ 12 = 52 кГцВ акапливаюших сумматорах 5 и 6 складываются отсчеты каналов3,4, 7,8, 11, ЗО 12 (фцг. 2 и),1,2, 5, 6, 9, 10 (фиг. 2 к). С выхоов сумматоров информация записывается в запоминаюшие блоки 7 и 8 с частотой 112 кГц....

Номер патента: 634466

Опубликовано: 25.11.1978

Авторы: Елисеев, Згурский, Малков

МПК: H04J 3/06

Метки: асинхронной, информации, каналу, передачи, связи, синхронному, цифровой

...и 9 комбинаций двоичного кода соединены с первыми входами двух блоков совпадения 1 О и 11, вторые входы которых являются входом фазового дискриминатора 1, сигнальным входом которого является вход регистра сдвига 7, а выходы блоков совпадения .10 и 11 являются выходами фазового дискриминатора 1.Устройство работает следующим образом.Принятый сигнал поступает на входы фазового дискриминатора 1 и блока 4 регистрации. Длительность и частота импульсов импульсной последовательности входного сигнала равны длительности и частоте импульсов источника 6 импульсов стробирования, подаваемых на вход анализатора 5 двойного стробирования. Наличие импульса в принятом сигнале за один такт частоты его ввода соответствует приему посылки определенной...

Номер патента: 636808

Опубликовано: 05.12.1978

Авторы: Артемьев, Сакеворян, Чернобыльский

МПК: H04J 3/04

Метки: временным, двоичной, информации, многоканальная, передачи, уплотнением

...переходы (импульсы набора номера). Кроме этого в блоке управления 9 включается схема поиска межсерийного интервала во входном сиг- О нале набора номера 1 -го канала, а с началом первого импульса набора начинается отсчет защитного ин-. тервала, величина которого должна быть не менее разности длительностей (5 самой длинной входной серии дискового набора номера и соответствующей ей генерируемой в групповом регенераторе 5 выходной серии.Для определения тина набора (клавиатурный или дисковый) в каждом низкоскоростном канале анализируется полярность первых двух элементарных посылок сигналов набора. Первые элементарные посылки сигналов обоих типов набора являются посылками стартовой полярности. Вторая элементар 3ная посылка сигналов...

Номер патента: 636809

Опубликовано: 05.12.1978

Авторы: Сакеворян, Чернобыльский

МПК: H04J 3/04

Метки: временным, информации, многоканальное, передачи, уплотнением

...7 поступает на первый входкодека 5, в котором осуществляетсяпоиск момента изменения знака во.вход 60ном низкоскоростном сигнале значащего момента модуляции (ЗММ) и Форми,9 4рование соответствующей кодовой комбинации поочередно для каждого низкоскоростного канала, Сигнал из блока4, соответствующий моменту передачиинформации данного низкоскоростногоканала в групповом сигнале, поступа"ет на дополнительные входы кодека 5и блока синхронизации б. Сформированный в кодеке 5 управляющий сигнал поступает в блок синхронизации б, кото-,рый начинает счет бит данного канала,передаваемых в групповом сигнале, асоответствующая кодовая комбинацияпоступает в блок 4,Синхронизация выдачи осуществляется сигналамн иэ блока синхронизацииб,...

Номер патента: 637963

Опубликовано: 15.12.1978

Автор: Шпигель

МПК: H04J 3/14

Метки: взвешенных, импульсно-кодовой, каналн, модуляцией, невзвешенных, незанятом, связи, шумов

...через цепь кор- рекции (смесь вспомогательного сигнала и шума после низкочастотной коррекции- диаграмма, Ъ ), в результате чего корректируются искажения, вносимые прием637963 Филиал ППП фПатентфг.Ужгород,ул.Проектная ным канальным фильтром. Затем получают плоскую вершину вспомогательного сигнала для уменьшения погрешности измерения, так как в противном случае часть энергии вспомогательного сигнала остает ся в выходном колебании (диаграмма, и ).Стробирование (диаграмма, Э ) производят для выделения части вспомогательного сигнала, имеющего наиболее плоскую вершину. При пропускании стробированно- Е го сигнала через переходную цепь исключается постоянная составляющая из этого сигнала (диаграмма,б ), Результат второго стробирования -...

Номер патента: 637964

Опубликовано: 15.12.1978

Авторы: Ходатай, Шедько

МПК: H04J 3/18

Метки: компандер, управляемый

...и компрессора, а нв приемной стороне введены последовательно соединенные амплитудный дискриминатор и комэтом вход амплитудного диоелинен с другим входомвыходы которого подклююшим входам экспандера637964 Составитель Е, Погибловова Техред Н. Андрейчук Корректор Н. Тупица Редактор Заказ 71 Тираж 763Государственного ком по делам изоб 35, Москва, Ж,П "Патент", г. У оектная, 4 Филиал,кения сигнала на выходе выравнивателя1 (ограничителя 2), При малых значенияхФУ , когда напряжение на выходедетектора 4 меньшеЧ 1 от амплитудногодискриминатора 5 через коммутатор 6 пос-тупает на выравниватель 1 напряжениеП, при этом выравниватель 1 Фиксируется в режиме максимального усиленияОь напряжение детектора 4 черезкоммутатор 6 поступает на компрессор М3...

Номер патента: 639146

Опубликовано: 25.12.1978

Авторы: Бобылев, Озеров

МПК: H04J 1/16

Метки: линии, многоканальной, связи, уплотнением, частотным

...копебаний выбираются равными значениючастот середин полос расфипьтровки. Кпюч7 увравпяется манипупятором 8 по опредепенному закону, например точками.50Таким образом, на передающей сторонеформируется контропьный сигнап, состоя-,щий из синусоидапьных копебаний, которые манипупируют точками. Уровень конг 55ропьного сигнапа Ок выбирают из условия О 4 (0,01 , 0,1) О, где Оуровейь многоканаеьного частотноуплотнедного сигнала. Выпопнение атого условия обеспечивает мапые потери мощности сигнала, обусловленные введением контропьного сигнала.11 а приемной стороне многоканапьный частотоуппотненный сигнал поступает на вход корректора 2 входного сигнала и, далее на умножитепь 3 и допопнитепьный умножитепь 11, на вторые входы которых...

Номер патента: 640432

Опубликовано: 30.12.1978

Авторы: Безяев, Леонов, Стеценко

МПК: H04J 3/06

Метки: двоичных, переприема, сигналов

...и считывания 5, поступающая на входы установки их начальной фазы. Фазирование осуществляется так, чтобы обеспечить максимальный временной интервал между моментами записи и считывания информации, составляющей ввиду неопределенности знака отклонения частот Р и Р, от номинального значения величину в Ф/2 тактов, так как частота Р=,"- Рс происходит 5 10 15 20 25 Зо 35 40 45 50 55 60 65 постепенное сближение моментов записи и считывания информации в блоке 3 памяти.При работе устройства в качестве передающей части тракта передачи двоичных сигналов в начале передачи сравнение моментов записи и считывания осуществляется в блоке б сравнения на основании ,информации о фазе записи и считывания, поступающей на его входы с выходов распределителей...

Номер патента: 642859

Опубликовано: 15.01.1979

Авторы: Калашников, Карлов, Рощин, Федотов, Шейнин

МПК: H03M 3/00, H04J 13/00

Метки: информации, каналов, многоканальной, передачи, системы

...каналов соответственно.Устройство работает следующим образом.На входы ка "алов подаются сообщенияв цифрозой форме. Эти же входы являютсяпервыми входами соответствующих канальных суаоро по дул два 1. В каждомиз каналов по второму входу канального сумматора по модулю два 1 поступает соответствующее этому каналу кодовое. слово (адрес канала) с генератора кодирующих последовательностей каналов 2. В качестве адресов каналов используются 21-разрядные 50кодовые слова с длительностью, равной дли.тельности информационного символа, пред.ставляющего собою комбинации единици нулей.Таким образом, на выходе каждого канального сумматора по модулю два 1 имеем либо само кодовое слово (при передачеинформационного нуля), либо его дополнение (при...

Номер патента: 645285

Опубликовано: 30.01.1979

Авторы: Вертлиб, Гордон

МПК: H04J 3/04

Метки: генератор, кода, многоканальных, наборного, связи, систем, цифровых

...выходами логических645285 Подписное Изд.125 Тираж 779 ЕПО Заказ 2705/11 Типография, пр. Сапунова, 2 элементов И - НЕ соответствующего коммутатора, а выходы логических элементов ИЛИ подключены к входам установки регистра сдвига.Структурная электрическая схема генератора приведена на чертеже.Описываемый генератор содержит генератор 1 тактовых импульсов, регистр 2 сдвига, дешифратор 3, коммутаторы 4, 5, выполненные на логических элементах 10 И - НЕ 6, 7 и ключах 8, 9, регистр-распределитель 10, логические элементы ИЛИ 11, 12 и выходной триггер 13. Выходной сигнал снимается с выхода 14.Принцип работы генератора заключается 15 в следующем.В каждом коммутаторе 4, 5 вначале осуществляется набор ключами 8, 9 требуемых комбинаций каждого канала,...

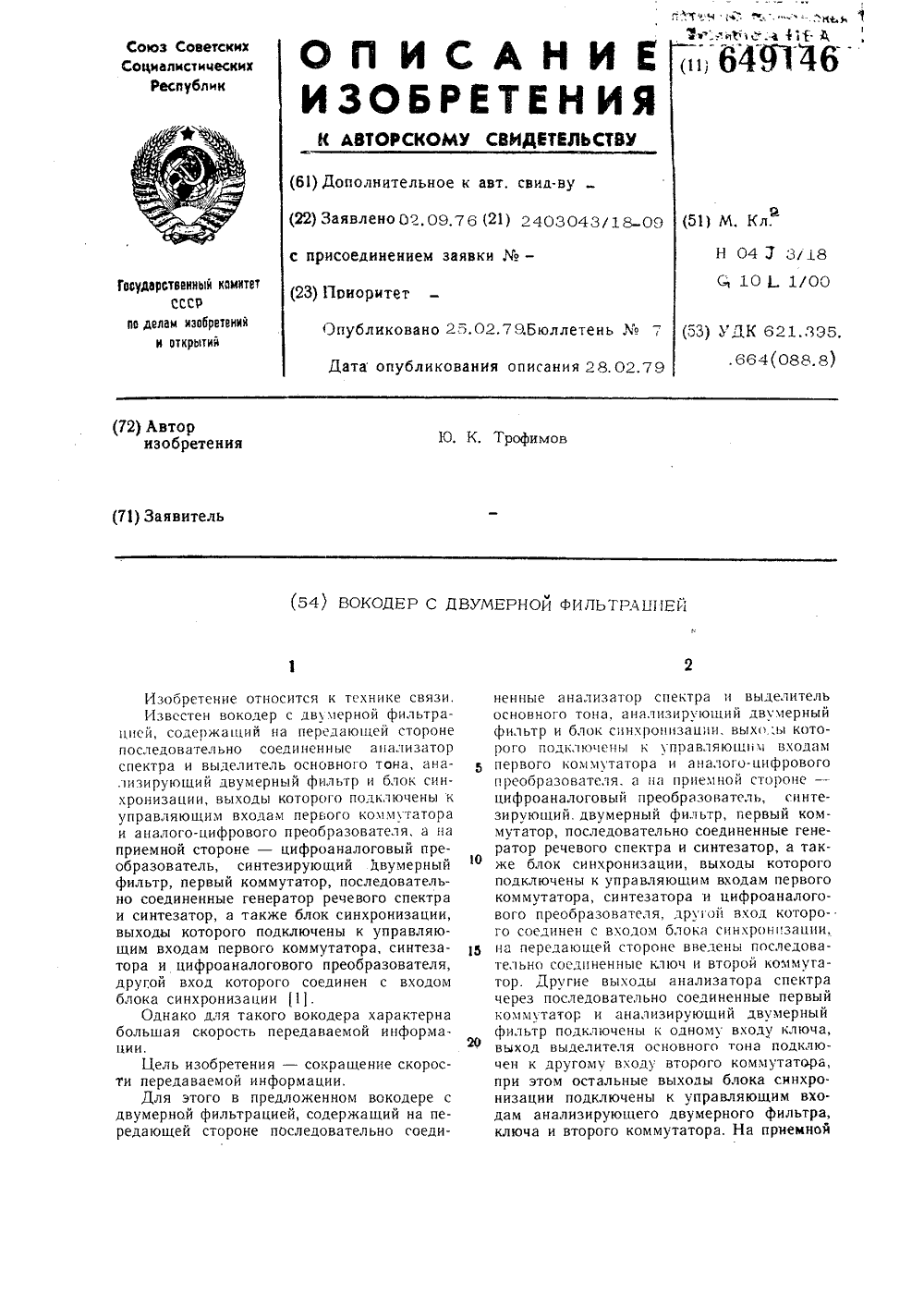

Номер патента: 649146

Опубликовано: 25.02.1979

Автор: Трофимов

МПК: G10L 19/02, H04J 3/00

Метки: вокодер, двумерной, фильтрацией

...+ Х) + 6 (х - Х)б (1)4 +б + Т) + б ( - Т)б (х)Двумерная функция Г (х развернутая во времени с периодом Т (с учетом введения холостых тактов), поступает в виде модулированной по амплитуде импульсной по-следовательности (фиг. 2 в) на вход дискретно-аналоговой линии задержки 19. Под действием продвигающих импульсов частотой повторения (т, вырабатываемых блоком синхронизации 5, эта последовательность смешается вдоль дискретно-аналоговой линии 5 задержки 19.Отводы дискретно-аналоговой линии задержки 19 выбирают таким образом, чтобы удовлетворить соотношение для бди (х,т).Если длительность такта работы коммутато 20ра 6 и дискретно-аналоговой линии задержки 9 равна т, отводы дискретно-аналоговой линии задержки 9 располагаются через интервалы...

Номер патента: 650239

Опубликовано: 28.02.1979

Авторы: Вольфбейн, Сараев, Усов, Ярославский

МПК: H04J 3/00

Метки: двоичных, дуплексная, многоканальная, передачи, приема, сигналов

...которого через блок 13 управления подключен к управляющему входу соответствующего приемника 7, при этом тактирующий выход группового распределителя 2 подключен к синхронизирующему входу блока 15, выход соответствующего приемника 8 соединен с первым входом сумматора 14, а выход группового распределите 5 10 15 20 25 зо 35 40 45 ля 6 соединен с входом сумматора 14, при. чем выход регенератора 9 подключен к тактирующему входу канального распределителя 1.Систем а р а ботает следующим образом.Канальный распределитель 1 преобразует и объединяет двоичные сигналы отразличных источников, а также синхрокомбинации от датчика 3, В результате образу. ется двоичный сигнал канальной группы с временным циклом, зависящим от числа источников и вида...

Номер патента: 650240

Опубликовано: 28.02.1979

Авторы: Ивахив, Калашников, Мазепа, Рощин

МПК: H04J 3/02

Метки: абонентов, многоканального, опроса, программируемого

...второму входу элемента 11 вычитания, при этом первый вход элемента 11 вычитания является информационным входом блока анализа активности абонентов, управляющим входом которого является второй вход ключевого элемента 9, а выходом блока анализа активности абонентов является выход делителя 13.Устройство программируемого многоканального опроса абонентов работает следующим образом.С каждым тактом блок 3 программного управления осуществляет управление выборкой телеметрируемых параметров, т. е. в соответствии с заложенной программой, которая отвсчает начальной фазе работы устройства, устанавливается частота и порядок опроса каждого из телеметрируемых параметров. Согласно заложенной программе в каждый такт на управляющий вход блока 1 групповой...

Номер патента: 650526

Опубликовано: 28.02.1979

Авторы: Джон, Стюарт

МПК: H04J 3/00

Метки: каналов, связи, уплотнения

...который должен быть готов кприему запросов. Когда блок обработкипринимает запрос на ввод информации, создается возможность перевода адреса изнакопителя 8, куда он был предварительнозаписан, в блок 1 обработки.В течение следующего цикла признакпередается из накопителя 8 в блок обработки, если блок обработки не получил признака во время последнего цикла и когдаон готов к приему признака. Если признакуже поступил из накопителя 8 в блок обработки, то в течение указанного следующего цикла признак передается из блокаобработки в накопитель при условии, чтоимел место запрос на вывод данных и этотзапрос поступил в блок обработки. В случае если запрос в блок обработки не поступил, то попытка выполнить этот запрос будет сделана в течение...

Номер патента: 650527

Опубликовано: 28.02.1979

Авторы: Жан, Жан-Баптист, Роже

МПК: H04J 3/06

Метки: временных, каналов, синхронизации, станции, телефонной

...квходу дешифратора 50, выходы которогоподключены к соответствуюьцим входампервого и второго триггеров 51, 52, к другим входам которых подключены соответствующие выходы выходного триггера 53.Выходы триггеров 51, 52 подключены к соответствующим входам счетчика 49 и двухэлементов И 54, 55, Выходы ксторых соединены с соответствующими входзмн выходного триггера 53.Блок 9 синхронизации информациисигнализации содержит две цепи, каждаянз которых состоит из последовательно соединенных прнелгкого блока 56, матрицы57 перекоднровакнч и передающего блока58, к.управляющим входам которых подключены Выходы блока 59 управления.Предложенноестронство работает следующим образом,Блок 3 соединения позволяет устаноВнть, например, шестьдесят...

Номер патента: 651490

Опубликовано: 05.03.1979

Авторы: Варшавский, Камлет, Шпигель

МПК: H04J 3/14

Метки: влияний, внятных, измеритель, импульснокодовой, каналах, модуляцией, переходных, связи, уровня

...измерение наибольшего значения внятных переходных влияний. После команды пуск на втором выходе блока управления 20 появляется сигнал установка (фиг. 2 ж), который поступает на установочный вход второго счетчика 18. При этом второй счетчик 18 заполняется полностью, Тогда второй масштабный преобразователь 19 имеет наибольший возможный коэффициент передачи, После окончания сигнала установка на первом выходе блока управления 20 появляется сигнал измерение (фиг. 2 з), поступающий на третий вход элемента И 16, При наличии сигнала измерение однозременно с сигналом разрешения, поступаюшим . с выхода компаратора 15 на первый вход элемента И 16, на выходе последнего появляются импульсы счета. Второй счетчик 18 работает на вычитание....

Номер патента: 652716

Опубликовано: 15.03.1979

Авторы: Коричнев, Лосихин, Толмачев

МПК: H04J 1/16

Метки: каналов, связи, характеристик

...к первому входу индикатора 8, второй вход которого соединен с выходом блока 12, угравляющий вход которо-го соединен с управляющими входами блока 13 и индикатора 8 и соединен с выходом блока 5.Устройство работает следующим образом.С помощью формирователя 2 формируются последовательности испытательных сигналов параллельно на нескольких контрольных частотах, модулированные по определенному закону.Формирователь 15 вырабатывает служебный сигнал Контроль тональной частоты.В процессе контроля канала связи последовательности сигналов с выходов формирователей 2 и 15 через сумматор 3 поступают в канал связи.С вьйода канала связи суммарный сигнал поступает на полосовые фильтры 14и вход блока 5. В полосовых фильтрах 4 суммарный испытательный...

Номер патента: 652717

Опубликовано: 15.03.1979

Автор: Чернобыльский

МПК: H04J 3/08

Метки: двоичной, информации, многоканальной, передачи

...обработанных сигналов таким образом, чтобыопределенные линейные сигналы были направлены в заданный канал связи. При этомкаждый канал связи соединен с блоком групповой обработки сигналов через свой передающий согласующий блок 3-1 - З-пч, задачейкоторого является согласование параметровканала связи с выходом блока 2,На приемной стороне блок 2 выполняетоперации, обратные тем, которые были произведены на передавшей стороне. Для этого на соответствующие его канальные информационные входы должны быть поданысинхронизированные между собой сигналы,принимаемые по подключенным к устройству каналам связи разных направлений, причем на выходах цепей приема каналов связи указанные сигналы между собой не синхронизированы.Эти сигналы поступают...

Номер патента: 652718

Опубликовано: 15.03.1979

Авторы: Сакеворян, Чернобыльский

МПК: H04J 3/18

Метки: временным, двоичной, информации, многоканальная, передачи, уплотнением

...тракте. Преобразователь предназначен для синхронизации информации низкоскоростных каналов при передаче по групповому тракту. В режиме приема система работает следуюшим образом. Принятач и синхронизированная информация поступает из преобразователя 7 на вход блока согласования 5, Кроме того, из преобразователя в блок согласования и в формирователь 6 поступают сигналы, соответствующие моментам записи информации каждого низкоскоростного канала из группового сигнала, По этим сигналам информация низкоскоростных каналов записывается в отведенных для каждого канала ячейках блока согласования. Комбинация, принятая по служебному каналу, поступает из блока согласования в формирователь 6, 15 который анализирует принятую комбинацию,определяет...

Номер патента: 653755

Опубликовано: 25.03.1979

Авторы: Бахмутова, Мельников

МПК: H04J 7/00

Метки: дельта-модуляцией, связи

...ул. Проектна СостаТехред Тираж Государственног елам изобретен сква, Ж, Р Патент, г. У Редактор Н. ХлудоваЗа каз 1310/43ЦНИИПИпо113035, Мфилиал ППП А. Гриценкое оррект Подпис ла. Управление частотной характеристикой управляемого фильтра 3, инверсной к спектру речи, осуществляется М медленно меняющимися управляющими сигналами, получаемыми на выходе блока выделения 5, и которые кодируются Х-канальным кодером б, и поступают на один из входов мультиплексора 2. Получается речь с выравненным спектром, который необходимо привести до кодирования в соответствие с усредненным спектром речи, спадающим в области высоких частот. Для этой цели служит интегратор 4, сигнал с выхода которого поступает на вход дельта-кодера 1, на выходе мультиплексора 2...
