H03K 5/26 — сравнение длительности, интервалов, положения, частоты или последовательности

Номер патента: 1270884

Опубликовано: 15.11.1986

Авторы: Здоровцов, Коляда, Кочнев, Розенберг, Супряков

МПК: H03K 5/01, H03K 5/26

Метки: команды, светофором, формирования

...сравниваемому сигналу.При этом на входах элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 11 и 12 будут противофазные сигналы, что приведет к появлениюна их выходах сигналов с уровнем лоЗ 0 гической "1".Для защиты от накопления неисправностей в устройствс введен шункционально-тестовый контроль, которыйработает следующим образом, Формирователь 17 тактовых импульсов, по 35лучая сигнал от генератора 5 тактовойчастоты и депителя 6 частоты, формирует поочередно на своих выходах короткие импульсы переднего и заднегофронтов генератора 5, которые пооче -40редно поступают на первые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 13 и 14, Приэтом на время воздействия этих импульсов элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 13и 14 переводятся в режим инверсии ина их выходах появляются...

Номер патента: 1270887

Опубликовано: 15.11.1986

Авторы: Рощин, Сазонов

МПК: H03K 5/26

Метки: импульсных, последовательностей, разностной, формирователь, частоты

...обнуляет счетчики 10 и 12, После окончания импульса, поступающего с 5 входа 6, на выходе компаратора 15 появляются импульсы, период которых в К раэ. больше периода импульсов выходного напряжения генератора 16, где к - код, поступающий на вход 9 умножителя 5, т.е. коэффициент умножения частоты Г. Этими импульсами заполняется счетчик 12. Так как счетчик 12 считает целое число импульсов, поступающих с выхода компаратора 15, то с приходом следующего импульса в счетчик 13 запишется код целой части коэффициента деления делителя, образованного счетчиком 10 и компаратором 15, а в счетчике 11 код остатка указанного коэффициента. С выхода счетчика 11 код остатка поступает на дешифратор 20 (которым может служить логический элемент ИЛИ) Если...

Номер патента: 1272492

Опубликовано: 23.11.1986

Авторы: Верещагина, Демьяненко, Канищев

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...формируются сигналы, поступающие на счетный вход. триггера 7. Прямой выход триггера 7 управляет попеременно записью-считыванием в ОЗУ 8. Инверсный выход триггера 7 соединен с входом разрешения записи-считывания ОЗУ 9. Тем самым осуществляется противофазная работа ОЗУ 8 и 9. В качестве стробирующего сигнала для обоих ОЗУ используется пауза между тактовыми импульсами, поступающими с первого выхода генератора 1.3 1272С выходов ОЗУ 8 и 9 считываемыесигналы через элемент ИЛИ 10, поступают на информационный вход триггера 11, Ввод информации в этот триггер осуществляется по тактовому импульсу, поступающему на вход синхронизации с второго выхода генератора 1тактовых импульсов, Периоды следования импульсов на обоих выходах генератора 1 равны,...

Номер патента: 1274138

Опубликовано: 30.11.1986

Авторы: Добрыдень, Пузько

МПК: H03K 5/26

Метки: времяимпульсный, компаратор

...соот 1 ветствуют незаштрихованным клеткам таблицы. Величинаувеличивается О от нуля до семи, и каящому значениюможет соответствовать любое значение ОК,, При сочетаниях значе" 138 4ний д и К ., соответствующих пустымклеткам таблицы, решение еще не может быть принято, т.е. необходимопродолжать выполнение сравнений(.увеличивать ). В клетках таблицы,соответствующих сочетаниям значенийи К , при которых решение уже оп-.ределено однозначно, указано это решение. Сочетания, соответствующиеперечеркнутым клеткам таблицы, немогут появиться, если решения будутприниматься в соответствии с заполненными клетками.от но решеникоммутатора 16 иэлемента ИЛИ.17,шифратора 15, сокам, в которых ук входам элементшйны, соответств выходные шины детветствующие...

Номер патента: 1283956

Опубликовано: 15.01.1987

Авторы: Струсовский, Хахам

МПК: H03D 13/00, H03K 5/26

Метки: дискриминатор, импульсов, следования, частоты

...логической "1" на шине 12, запрещает прохождение импульсов с делителя 7 черезвторую группу входов элемента И-ИЛИ8 на счетчик 2 и устанавливает логи 10 ческую "1" на выходе инвертора 9, которая разрешает прохождение импульсов через первую группу входов элемента 8 И-ИЛИ. Когда счетчик 2 заполнится до заданной величины, на втором выходе дешифратора 3 Формируетсялогический "0", который блокируетпервые входы элемента И-ИЛИ 8, счетчик 2 и дешифратор 3 остаются з данном сОстОянии до прихода импульсас формирователя 1. Первый же импульс с Формирователя 1 заносит втриггер 5 состояние первого выходадешифратора 3, устанавливает счетчик252 з нулевое состояние и счетчик 2начинает отсчет нового промежуткавремени, Если период...

Номер патента: 1287268

Опубликовано: 30.01.1987

Авторы: Кондрашов, Сопрунов

МПК: H03K 5/26

Метки: импульсной, последовательности, селектор

...выходе счетчика 2 не появится сигнал (фиг.2 в) и по окончанию Т устройство возвратится в исходное состояние. При поступлении очередного входного импульса вновь начинает работать счетчик 2. Если длительность второго импульса ТрпТ, то через и тактов после начала входного импульса на втором выходе счетчика 2 (фиг.2 в) появится сигнал высокого уровня и следующим тактом триггер 4 будет установлен в состояние "1" (фиг,2 д). Если Тн ) и Т то через и тактов на третьем выходде счетчика 2 (фиг.2 г) появится сигнал, устанавливающий триггер 4 в состояние 0" и по окончанию второго входного импульса устройства возвратится в исходное состояние а на выходе элемента И 7 не возникнет сигнала, т,е. импульсы с длительностью, меньшей и Т и большей и Т не...

Номер патента: 1293835

Опубликовано: 28.02.1987

Авторы: Замулин, Панов, Шевченко, Юренко

МПК: H03K 5/26

Метки: дискриминатор, средней, цифровой, частоты

...на 0-входах триггеров 1 и13 присутствует нулевой уровень спрямого выхода триггера , то этотсигнал переполнения подтверждает ихнулевое состояние (фиг.2 з, о) ипереводит в единичное состояниетриггер 16 первого канала (Фиг,2 и),так как на его Э-входе в этот моментприсутствует единичный уровень синверсного выхода триггера 7. Низкий потенциал инверсного выходатриггера 16 первого канала блокирует прохождение на счетный вход счетчика 22 импульсов последующих входных импульсов частоты Х , поступающих на входную шину 11 дискриминатора.Этот же импульс частоты йпосвоему заднему фронту добавляет единицу в счетчик 23 импульсов второгоканала (Фиг.2 р, с, т).Если после этого на входной шине10 появляется импульс частоты Гто он переводит в...

Номер патента: 1307566

Опубликовано: 30.04.1987

Авторы: Гамбург, Иосипов, Курячьев, Фельдман

МПК: H03K 5/26

Метки: двух, импульсных, последовательностей, сравнения, частот

...выходной шиной 8. Устройство работает следующим образом, В исходном состоянии в момент времени 1 п импульсы на входных шинах 1 и 2 отсутствуют, на выходах триггеров 3 и 4 - нулевой уровень напряжения, на выходах элементов И-НЕ 5 и 6 и шине 8 элемента И 7 (выходе устройства) - единичный уровень напряжения.В интервале времени 1 - Ьв частота следования импульсов по входной шине 1 боль- З 0 ше, чем частота следования импульсов по входной шине 2, В момент времени 6 по входной шине 1 поступает входной импульс на первый вход триггера 3 (фиг. 2 а). По заднему фронту этого импульса в момент времени 12 триггер 3 перекл 1 очается и на 35 его выходе появляется единичный уровень напряжения (фиг. 2 в).В момент времени 1 в появляется импульс на...

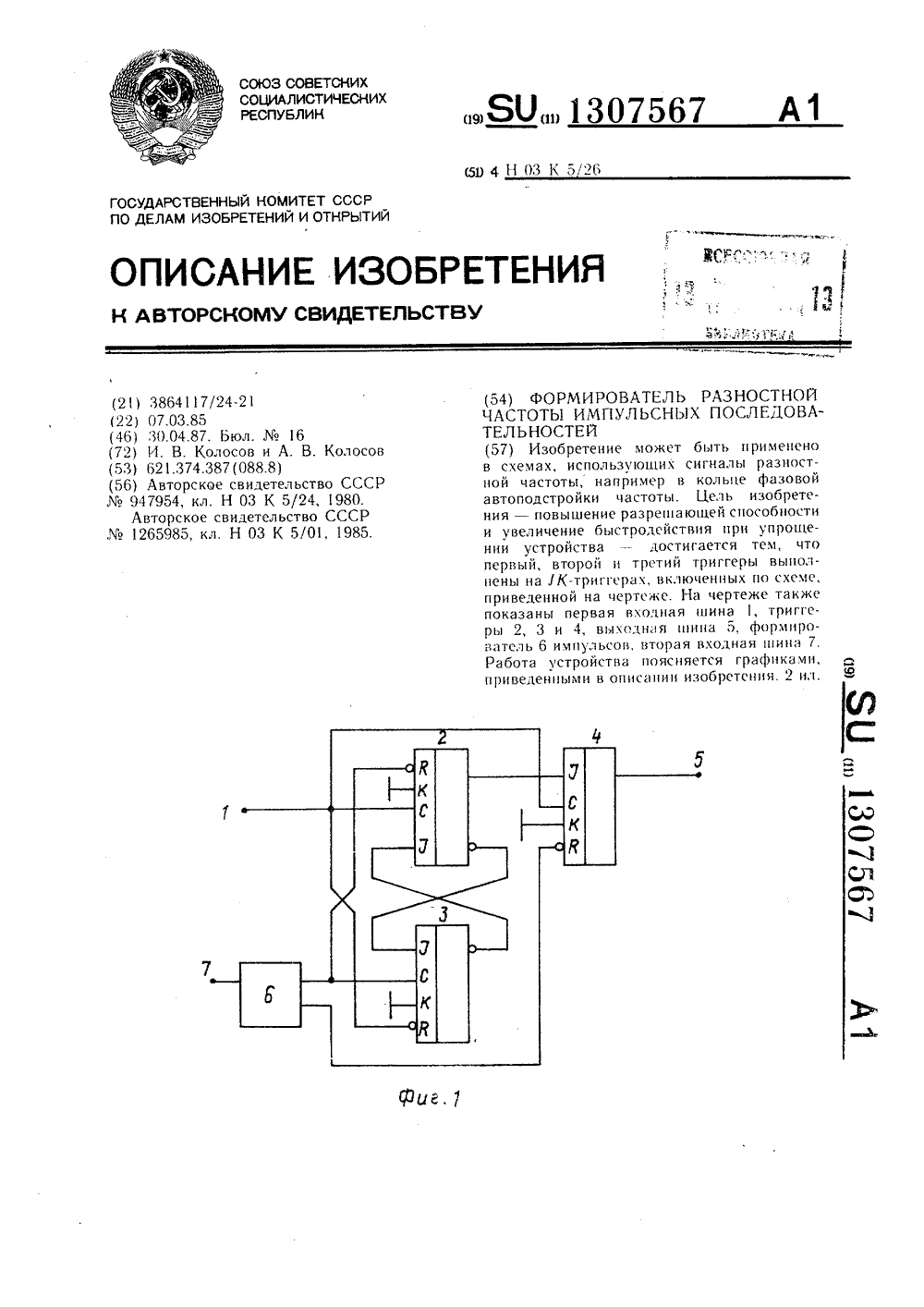

Номер патента: 1307567

Опубликовано: 30.04.1987

Автор: Колосов

МПК: H03K 5/26

Метки: импульсных, последовательностей, разностной, формирователь, частоты

...и стабилизации коэффициента преобразователя кольца ФАПЧ в диапазоне перестройки. На первом Быхо,)е формирователя 6 имеются импульсы с длительностью, определяемой быстродеиствием применяемой элементной базы (фиг. 2 в), сформированные по фронтам частоты Е;, а на Втором выходе форм; - )ОБа 015 г) име 101 ся импульсы, с(1)ормироваенье из спадов им 1 ульсов частоты Р той же длительности риг. 2 г). Наличие двух цоследо(зетел 1 л 1(остей на выходе фоРмиРователЯ 6, сдницутых по фазе, обусловлено необходим)ос- тЬК) ИСКЛЮЧИть СнтУВЦИЮ ОЛНОВРЕМСНло; О переключения триггера 4 в единичное состаяние по входу С и сброс его в нуль по входу Я, при которой возможна ошибка вычисления разностной частоты. Указанная ситуация имеет большую вероятность при...

Номер патента: 1307568

Опубликовано: 30.04.1987

Автор: Ривин

МПК: H03K 5/26

Метки: двух, импульсов, последовательностей, разности, счета

...фронта импульса на выходе блока 2; задний фронт импульса на выходе блока 1 совпадает с задним фронтом импульса на выходе блока 2.Пусть импульсы поступают с первых выходов блоков 3 и 4. При первом варианте первым запоминает пришедший импульс блок 5 памяти, а затем блок 7. На первом выходе блока 5 памяти появляется сигнал 1, а на втором выходе - сигнал 0, который блокирует появление 1 на первых выходах блоков 6, 7 и 8 памяти. На вторых выходах блоков 6 - 8 памяти сохраняется 1. Таким образом, 1 появляется только на первом выходе блока 5, поступая на первый вход блока 9 управления и первый вход элемента ИЛИ 14. С выхода элемента ИЛИ 14 1 передается на вход элемента И 13, разрешая прохождение импульса от генератора 15 на триггер 12....

Номер патента: 1309280

Опубликовано: 07.05.1987

Авторы: Дубровин, Соколов

МПК: H03K 5/15, H03K 5/26

Метки: временного, двух, импульсов, разделения

...тактовой частоты (а), импульсы на входе первого формирователя 1 импульсов (б), импульсы на входе второго формирователя 2 импульсов (в), импульсы на выходе первого формирователя 1 импульсов (г), импульсы на выходе второго формирователя 2 импульсов (д), далее сформированные и разделенные по времени импульсы поступают через элементы ЗИ-НЕ 3 и 4 на выход устройства.Если сформированные импульсы совпадают по фронтам, схема работает следующим образом.При появлении единичного импульса на прямом выходе первого формирователя 1 3092802импульсов, на выходе 5 появится 0 и будет до тех пор, пока не появится единичный импульс на прямом выходе второго формирователя 2 импульсов, О на выходе 6 не появится до тех пор, пока импульс на инверсном выходе...

Номер патента: 1309289

Опубликовано: 07.05.1987

Авторы: Золочевский, Кот

МПК: H03K 5/26

Метки: импульсов, информационных, селектор

...вход элемента ИЛИ 6 (фиг. 2 и). С выхода элемента ИЛИ 6 ТИ (фиг. 2 н) поступает ца вторую линию О задержки и ца вход записи счетчика 16, по этому сигналу производится перезапись в счгпчик 16 информации с выходов счетчика 15, имеюгцего акое же количество разрядов, как и счетчик 6 (фиг. 2 г). После эгого с выхода второй линии 1 О задержки задержанными ТИ (фиг. 2 о) производится обнуление счетчика 15 (фиг. 2 г, момент 1,). Одновременно с этим задним фронтом ТИ перебрасывается первый триггер 7 (фиг.2 е, ле), который закрывает первый элемент И 1 и открывает второй элемент И 2, через который ца вторую выходную шину 19 проходит очередной информационный импульс (фцг. 2 к, момент (,О), кроме того, первый три гор 7 открывает пятый элемент И 5...

Номер патента: 1309290

Опубликовано: 07.05.1987

Автор: Бессмертный

МПК: H03K 5/26

Метки: импульсов, селектор

...импульсов, поступающих с выхода генератора .Емкость счетчика 3 импульсов Выбирается из условия непрохождения на Выход селектора импульсов помех, длительность которых значительно меньше длительности ицфор 55 мационных импульсов, т.е. определяется максимально допустимой длительностью импульса помехи. Импульс переполнения счетчика 3 проходит через элемент И 8, открытый сигналом с единичного выхода триггера 4, на вход триггера 5 и опрокидывает его, при этом ца шине 11 устройства начинает формироваться нацало селектируемого импульса.Окончание селектцруемого импульса на входной шине 10 запускает формирователь 2, при этом на его Втором выходе формируется импульс по спаду селектируемого. Этот импульс возвращает триггер 4 в исход цое...

Номер патента: 1309291

Опубликовано: 07.05.1987

Автор: Гросфельд

МПК: H03K 5/26

Метки: временного, импульсных, разделения, сигналов

...одновременном поступлении импульсов на входные шины 5 и 6 и триггеры 1 (фиг. 2 г) и 2 (фиг. 2 д, е) одновременно переключаются в состояниенз прямых выходах, Нулевой уровень, формируемый на инверсном выходе триггера 2, продолжает удерживать элемент И 4 в закрытом состоянии. При этом на прямом входе Ч управления ключа 3 сохраняется уровень О, а на инверсном входе ) устанавливается уровень 1, поступающий с прямого вь)хола триггера 2. Первый импульс тактовой частоты, поступаюц(ий после переключения триггеров 1 и 2 на вход С ключа 3, коммутируется на его первый выход. Далее этот импульс поступает на выходную шину 8 устройства и на вхол установки нуля тригге ра 2, устанавливая на его прямом выходеуровень О. Сформированный на инверсном...

Номер патента: 1311005

Опубликовано: 15.05.1987

Автор: Братолюбов

МПК: H03K 5/153, H03K 5/26

Метки: импульсов, селектор, следования, частоте

...импульсов ниже зоны пропускания, то триггер 3 будет находиться в"нулевомсостоянии и импульсы 20 на выходной вине 10 отсутствуют(фиг,3.19 а).При умень.цении периода входныхимпульсов (Т ц) триггер 3 установитсяв единичное 1 оложение при условии 25Входные импульсы поступют по шине 2 на вход формирователя 1 (фиг.З, 11 а) и первый вход элемент И 9, На первом и втором выходах фор 1 иров,:1 - теля 1 появляются импульсы длительности Г , вдвое меньв 1 ей частоты, сдвинутые друг относительно друга (фиг.3.13 а,и 2.12 а соответственно). Импульсы с второго выхода формирователясрезом запускают оцновибраторы 4 и 5, На инверсном выходе одновибратора 4 и прямом выхоце одновибратора 5 Аормируются Опорные импульсы , и т , длительность которых Определяет...

Номер патента: 1322447

Опубликовано: 07.07.1987

Авторы: Евсеев, Еременко, Ойкин, Остроумов

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...длительности сигнала записанного в первыи регистр 13, на выходе АВ элемента 12 сравнения появляется сигнал, который поступает на второй вход четвертого элемента Й 5.При необходимости селекции импульсов с длительностью, меньшей заданной велицины, с второго регистра 14 на первый вход четвертого элемента И 5 поступает сигнал разрешения. Импульс тактового генератора 1 через второй элемент И 3, открытый по второму входу через инвертор 9 во время отсутствия входного сигнала, поступает на третий вход етвертого элемента И 5 и проходит через элемент ИЛИ 15 на Ь-вход триггера 16. Высокий потенциал прямого выхода триггера 16 поступает на выходную шину 21 селектора и на второй вход седьмого элемента И 8. Импульсы генераторачерез второй 3 и...

Номер патента: 1322448

Опубликовано: 07.07.1987

Автор: Привалов

МПК: H03K 5/153, H03K 5/26

Метки: импульсов, периоду, селектор, следования

...4 считает поступающие на его вход импульсы опорного генератора 10, а состояния счетчика, соответствующие нижним границам контролируемых полос селекции, выделяются дешифратором 8.Сигналы дешифраторов 11 через элемент ИЛИ 12 по мере возрастания кода счетчика 4 поступают на счетный вход второго счетчика 5, который фиксирует количество поступаюгцих на него импульсов и тем самым определяет номер полосы селекции, в которой находится длительность периода поступающего сигнала. Если, например, счетчик 5 в процессе работы зафиксирует пять импульсов, поступающих с выхо да дешифратора 8, это значит, что в процессе измерения периода входного сигнала счетчиком 4 пройдено пять граничных состояний, характеризующих минимальные 5 10 15 20 25 30 значения...

Номер патента: 1328932

Опубликовано: 07.08.1987

Автор: Литвин

МПК: H03K 5/26

Метки: импульсов, периодов, следования, сравнения

...формирователя 15 может быть другой, удовлетворяющей условию: больше паузымежду импульсами тактовой частоты,но не перекрывать трех названных импульсовС приходом следующего импульсатактовой частоты, который вычитаетсяс содержимого счетчика 8, его состояние становится равным д М, а в результате совпадения на элементе И 16 импульсовформирователя 15 и тактовойчастоты триггер 17, который до этого30находился в нулевом состоянии, устанавливается по счетному входу в единичное состояние,В результате совпадения сигналовс прямого выхода триггера 17 и .с выхода инвертора 20., на выходе элемен"та И 18 появляется сигнал, по переднему фронту которого запускается формирователь 2. Импульс с выхода формирователя 2 производит запись в регистр9...

Номер патента: 1336221

Опубликовано: 07.09.1987

Авторы: Гамбург, Иосипов

МПК: H03K 5/26

Метки: импульсов, селектор

...до состояния и дешифратор 12 выдает стробирующий импульс.При появлении на шине 1 следующего входного импульса в момент времени 1 на выходе 20 формирователя 3 появляется короткий импульс, Если он совпадает со стробирующим, на выходе элемента И 7 появляется сигнал, который, поступая через элемент ИЛИ 13, включает триггер 16, на выходе 22 которого появляется сигнал уровня логической единицы.Счетчик 9 импульсов продолжает счет тактовых импульсов и при заполнении его до состояния и дешифратор 1 О вырабатывает стробирующий импульс, поступающий на вход элемента И 7.В момент времени 1 входной импульс заканчивается, формирователь 4 вырабатывает короткий импульс по заднему фронту входного импульса и на выходе элемента И 6 формируется очередной...

Номер патента: 1338038

Опубликовано: 15.09.1987

Авторы: Алиев, Алиева, Антонов, Мамедов

МПК: G01R 29/02, H03K 5/26

Метки: селекции, сигналов, форме

...сигцд: поступдет цд входфильтра 1, ц к гором подавляютсясостдглличе г ,сточ дми выще Р,. Пр прохождении этого сигнала вдоль лицин 2 задержки цдпряжения д ее отводах равны эцдчециям этого сигналаотсчитьваемым через ицтервдлы сС. Бс:лучае, когдд поступдсщ сигцдл точно совпдддет с эталонным, цо отличаетсл по амплитуде в К рдз, цдпряжецил нд отводах линии 2 задержки в момецт совпадения его фдэы с фазой эталонного сигнала рдвны Г = К 11,. Вблоках 3-7 деления происходит деление цдпряжсции нд отводах лшии 2 задержки (П, ) цд пульсруюие дискретые значения эталонного сигнала (П гц).Б момецт, почти совпадающий с моментом совпадения фдз цд выходдх блоков3-7 деления, получаются напряжения,соответствуючие отношению 1/К (или К)Оти...

Номер патента: 1338039

Опубликовано: 15.09.1987

Авторы: Алиев, Алиева, Вайсман, Мамедов

МПК: H03K 5/26

Метки: импульсов, пар, селектор

...2 Формируется сигнал, соответствующий заднему фронту входного импульса. При одновременном воздействии этих сигналов элемент И 5 Формирует импульс селекции, который свидетельствует о приходе импульса заданной длительности, Импульс селекции подается на входы элементов И 18 и 19, Через открытый элемент И 18 импульс селекции поступает на триггер 22 и перебрасывает его,На селектор 12 через инвертор 11 поступает импульс, соответствующий паузе между импульсами, Возможны два случая, когда пауза между импульсами соответствует эталонной длительности и когда не соответствует. В первом случае селектор 12 выдает импульс селекции паузы между импульсами, который перебрасывает триггер 10, при этом открывается элемент 16, Во втором случае...

Номер патента: 1347175

Опубликовано: 23.10.1987

Авторы: Боханов, Петров, Шангин

МПК: H03K 5/19, H03K 5/26

Метки: импульсов, селектор

...памяти, Устройство подготавливается таким образом к дальнейшей работе.Второй импульс цикла - импульс свторого выхода дешифратора 11 черезпервый 2 и второй 10 элементы ИЛИ-НЕсоответственно логическим "0" (Фиг.2,3 ) обеспечивает запрет обмена информацией и режим считывания. Этотимпульс (фиг. 2 ) действует на входсчетчика 9 адреса, который осуществляет изменение адреса ячейки оперативной памяти 7.Третий импульс цикла - импульс свторого выхода дешнфратора 11, поступая на первый вход второго триггера 4, передним фронтом обнуляет триг-гер, подготавливая к приему новойз 13471 логической информации, а через второй элемента ИЛИ-НЕ 10 логическим "0" держит оперативную память 7 в режиме считывания . На входе выборки оперативной памяти 7...

Номер патента: 1352630

Опубликовано: 15.11.1987

Авторы: Кожуховский, Ордынский

МПК: H03K 3/64, H03K 5/26

Метки: временного, интервала, формирования

...счетчика 15 импульсов, При поступлении заднего фронта входного сигнала на втором выходе формирователя 3 появляется импульс, по которому производится подтверждение нулевого состояния триггера 12, определяемого состоянием логического нуля на выходе цифрового компаратора 17, в силу того, что числа на других входах цифрового компаратора 17 не.равны, а также производится подтверждение нулевого состояния триггера 7 и запись единицы в триггер 6Уровень логической единицы с прямого выхода триггера 6 поступает на П-вход триггера 8 и на вход (меньше) цифрового компаратора 17, с второго выхода которого сигнал логической единицы устанавливает по единичному входу триггер 11 в единичное состояние. Одновременно уро", вень логического нуля с инверсного...

Номер патента: 1352631

Опубликовано: 15.11.1987

Авторы: Иванников, Куликов, Пивоваров, Сидоров

МПК: H03K 5/26

Метки: импульсов, нарастания, селектор, скорости

...компаратора 3 (О ), По достижении амплиту"ддой полезного сигнала или помехиуровня порога Ц и Ц первый 1 ивторой 3 компараторы вырабатывают насвоем выходе импульсы (фиг.2 Е,6),причем при появлении импульса на выходе генератора 2 он формирует на выходе пилообразное напряжение (фиг,2 г)с такой крутизной нарастания КЬЦ- , чтобы полезный сигнал имел боль 61шую крутизнупороговое напряжение первогокомпаратора 1;пороговое напряжение второгокомпаратора 3;разность времен срабатываниякомпараторов 1 и 3, определяемая скоростью нарастанияисследуемого импульса. где Цо, поТретий компаратор вырабатывает импульс длительностью т, (фиг.2 р) вовремя (С,) совпадения амплитуд напряжений с выхода генератора 2 (фиг.2 г,импульс 1) и с выхода компаратора...

Номер патента: 1354406

Опубликовано: 23.11.1987

Автор: Бердышев

МПК: H03K 5/26

Метки: импульсов, селектор

...тактовых импульсов с выхода генератора 11,Импульс переполнения счетчика 12 (фиг, 2 в) вырабатывается через время Т 45 В строб, сформированный в момент времени Тз+Т, попадает импульс периодической последовательности, который проходит через элемент И 5, .перебрасывает триггер 7 (фиг, 2 з) и, поступая через элемент ИЛИ 2 на Т)= Ис = Т - Т /2,где Т - период следования селектируемых импульсов; 10Т - длительность строба селекции;,И - код, записываемый в счетчик 12;с - период следования тактовых 15импульсов.Импульс с выхода переполнениясчетчика 12 перебрасывает триггер 16(фиг. 2 г) и, пройдя через элементИЛИ 15 (фиг. 2 е), запускает формирователь 4 стробов. Импульс строба(фиг. 2 ж) открывает элемент И 5, нотак как запуск селектора происходитот...

Номер патента: 1354407

Опубликовано: 23.11.1987

Авторы: Лапатский, Порохнявый

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...счетчиков пропорционаленпорогу селекции Г, , причем 7= И /Е , где Г - частота тактовыхимпульсов. Если длительность входного сигнала , удовлетворяет условиюс 7 , то импульс на выходесчетчика 3 не появляется, так каксчетчик устанавливается по окончаниивходного импульса в исходное состояние, не успев заполниться, В моментокончания входного импульса триггер Ь переходит в другое устойчивое состояние и на установочном входе второго счетчика 4 устанавливается сигнал логического нуля, разрешающийвторому счетчику 4 счет тактовых импульсов. После заполнения счетчика 4на его выходе появляется импульс,который задним фронтом переводиттриггер 6 в первоначальное исходноесостояние. При этом триггер 5 непереключается, поскольку в предыдущий период...

Номер патента: 1367146

Опубликовано: 15.01.1988

Авторы: Белозерский, Жабеев, Капустин

МПК: H03K 5/24, H03K 5/26

Метки: аналоговых, селектор, сигналов

...на шину 22 управления сигналы с информационных входов переписываются в соответствующие триггеры. Управляющий ЗОвход триггера 20 блока 2.7 блокируется от последующих импульсов селекции, а селектируемое напряжение 117 == ОВ исключается из дальнейшего анализа и селекции. 35Таким образом, сигнал "1" появляется на выходе триггера 20 блока 2.7запоминания, свидетельствуя о том,что устройство выбрало минимальныйсигнал. 40После первого импульса селекциизначения сигналов блоков 1.1-1.7 селекции изменяются следующим образом:на выходах 11 - 0,0,0,0,0,0;.на выхо"дах 8 - 1 В, 2 В, 1 В, 2 В, 2 В, 1 В, 1 В; 45сигналы С на выходах 9-0, 0,1,0,0,0,0, сигналы Сц на выходах 101,0,0,0,0,1,0. На информационных входах триггеров 20 блоков 2.1-2.8 запоминания...

Номер патента: 1368966

Опубликовано: 23.01.1988

Авторы: Петренко, Трихонюк, Щербаков

МПК: H03K 5/26

Метки: анализатор, импульсов

...в нулевое состояниеВ результате элемент И 12 открывается,а элемент И 5 закрывается и счетчикначинает подсчет тактовых импульсовзаново и т,д,Этот процесс повторяется до техпор, пока не заканчивается входнаяинформационная посылка. При этом всчетчике 9 записана величина искажений данной информационной посылки,ав счетчике 23 - количество импульсов,соответствующее количеству эталонных посылок во входной информационной посылке. По срезу входной посылки формирователь 1 формирует импульс,который, поступая на Б-вход триггера 2, переводит его в единичное состояние, и, поступая на вход счетчика 13, сосчитывается последним. Единичный потенциал с выхода триггера 2открывает элемент И 3, на второйвход которого поступают тактовые импульсы, которые,...

Номер патента: 1372606

Опубликовано: 07.02.1988

Авторы: Валиев, Загидуллин, Загитов, Иосипов

МПК: H03K 5/26

Метки: импульсной, последовательности, селектор

...его входах ужеприсутствуют высокие логические уровни. На обоих входах второго триггера9 присутствуыт низкие логическиеуровни, но на его выходе сохраняетсявысокий логический уровень (фиг,2 г,д),При появлении в момент времени Сна входной шине 1 импульса с периодом Т относительно первого импульсатриггер 9 срабатывает, так как наего первом (К-) входе высокий логи-ческий уровень появляется раньше чем навтором (Я-) входе на время, равноезадержке срабатывания инвертора 6и первого элемента И-НЕ 7. При этомна выходе триггера 9 начинает формироваться селектируемый импульс, который через второй элемент И-НЕ 10поступает на выходную шину 11(фиг,2 д, и).Задний фронт выделяемого импульса формируется в момент времени С,т.е. в момент окончания...

Номер патента: 1372607

Опубликовано: 07.02.1988

Авторы: Головкин, Павельев

МПК: H03K 5/26

Метки: длительности, импульсов, селектор

...и передним фронтом следующего импульса входного сигнала он снова установится в состояние М, следовательно, состояние счетчика 4 не меняется, поскольку в состояние Н, соответствующее зоне допустимых отклонений длительности селектируемого импульсаИ ма с - они Т 1 где ь- максимальная требуемая дли-.тельность селектируемого импульса,он может установиться только фронтом1/О сигнала с выхода заема счетчика2, следовательно, на выходе элемента5 И-НЕ состояние также не меняется,так как сигналы логического нуля наего входах с выхода заема счетччка4 и через инвертор 8 с выхода заемасчетчика 2 запрещают прохождениечерез него импульсов, соответствующихперепаду О/1 входного сигнала, вьща 15ваемых формирователем 3, соответственно не меняются...
