Детектор амплитудно-модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 114688
Автор: Симонов
Текст

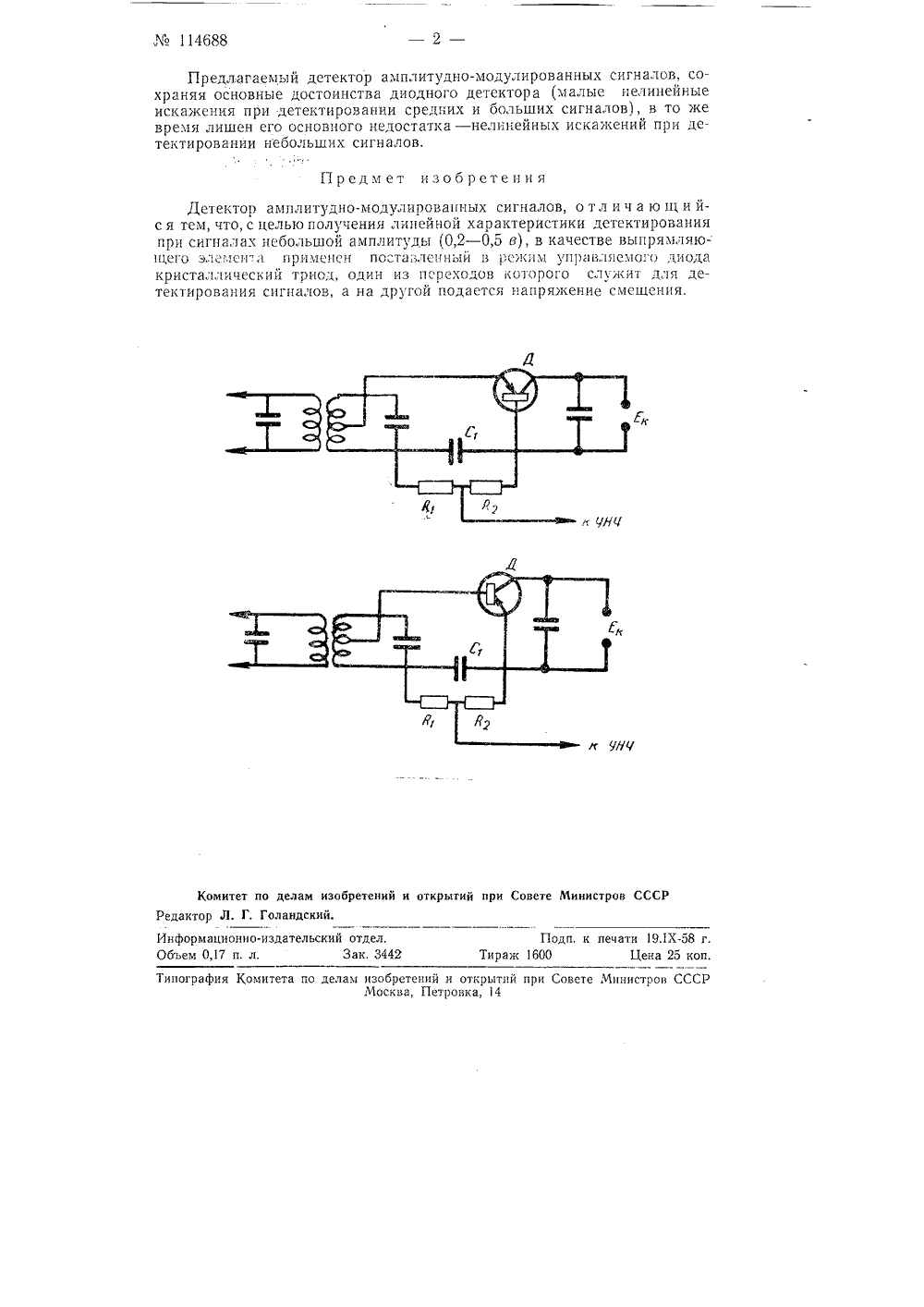

,)Ф 114688 Класс 21 а 4,42 ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЮ, Л, Симонов ДЕТЕКТОР АМПЛИТУДНО-МОДУЛИРОВАННЫХ СИГНАЛОВ Зд 5 Влеио марта 956 г. заА 5136576341 в Министерство радиотехническпромышленности СССРНаибольшее распространение получили диодные детекторы амплитудно-модулированных сигналов, обладающие по сравнению с другими детекторами амплитудно-модулированных сигналов рядом весьма важных достоинств. Однако, эти детекторы имеют существенный недостаток, заключающийся в больших нелинейных искажениях при детектировании небольших амплитудно-модулированных сигналов (0,2+ 0,5 в) и при глубине модуляции т=0,5. - , 1.С целью обеспечения линейности начального участка детекторной характеристики выпрямляющего элемента и получения, таким образом, диодного детектора, имеющего сравнительно небольшие нелинейные искажения при детектировании малых амплитудно-модулированных сигналов, предлагается в качестве выпрямляющего элемента применить поставленный в режим управляемого диода кристаллический триод, один из переходов которого служит для детектирования сигналов, а на другой подается напряжение смешения.На чертеже представлены два варианта принципиальной схемы предлагаемого детектора амплитудно-модулированных сигналов.Б начес ве детектирующего элемента в схеме применен германиевый кристаллический триод Д. Роль диода выполняет эмиттерный (или коллекторный) переход триода, на который подаются детектируемые амплитудно-модулированные сигналы, Сопротивления тх и й и конденсатор С, имеют то же назначение, что и в обычном диодном детекторе. На эмиттерный (или коллекторный) переход триода подается небольшое постоянное напряжение Е. той или иной полярности, в зависимости от типа триода и назначения детектора, представляющее собой напряжение смещения.Нагрузка (усилитель низкой частоты УНЧ) присоединяется к основному электроду (см, верхнюю часть чертежа) или к эмиттеру (см. нижнюю часть чертежа, на которой представлен триод, включенный по схеме с общим эмиттером).М 114 б 88 Предлагаемый детектор амплитудно-модулированных сигналов, сохраняя основные достоинства диодного детектора (малые нелинейные искажения при детектировании средних и больших сигналов), в то же время лишен его основного недостатка - нелинейных искажений при детектировании небольших сигналов. Предмет изобретения Детектор амплитудно-модулированных сигналов, о т л и ч а ю гц и йс я тем, что, с целью получения линейной характеристики детектирования при сигналах небольшой амплитуды (0,2 - 0,5 в), в качестве выпрямляюцего э;с,сн", применен поставленньЙ В рсакм упрВ 15 еъОго диода криста;лический триод, один из переходов которого слуакит д,я детектирования сигналов, а на другой подается напряжение смешения. ытий при Совете Министров СС Комитет по делам изобретении иРедактор Л. Г. Голандский,Информационно-издательский отдел,Объем 0,17 п. л. Зак. 3442 Подп. к печати 19.1 Хгаж 1600 Цена 25 коп ипография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14
СмотретьЗаявка
576341, 06.03.1956
Симонов Ю. Л
МПК / Метки
МПК: H03D 1/18
Метки: амплитудно-модулированных, детектор, сигналов
Опубликовано: 01.01.1958
Код ссылки
