Датчик относительного уровня помех
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 354520
Автор: Пейсихман
Текст

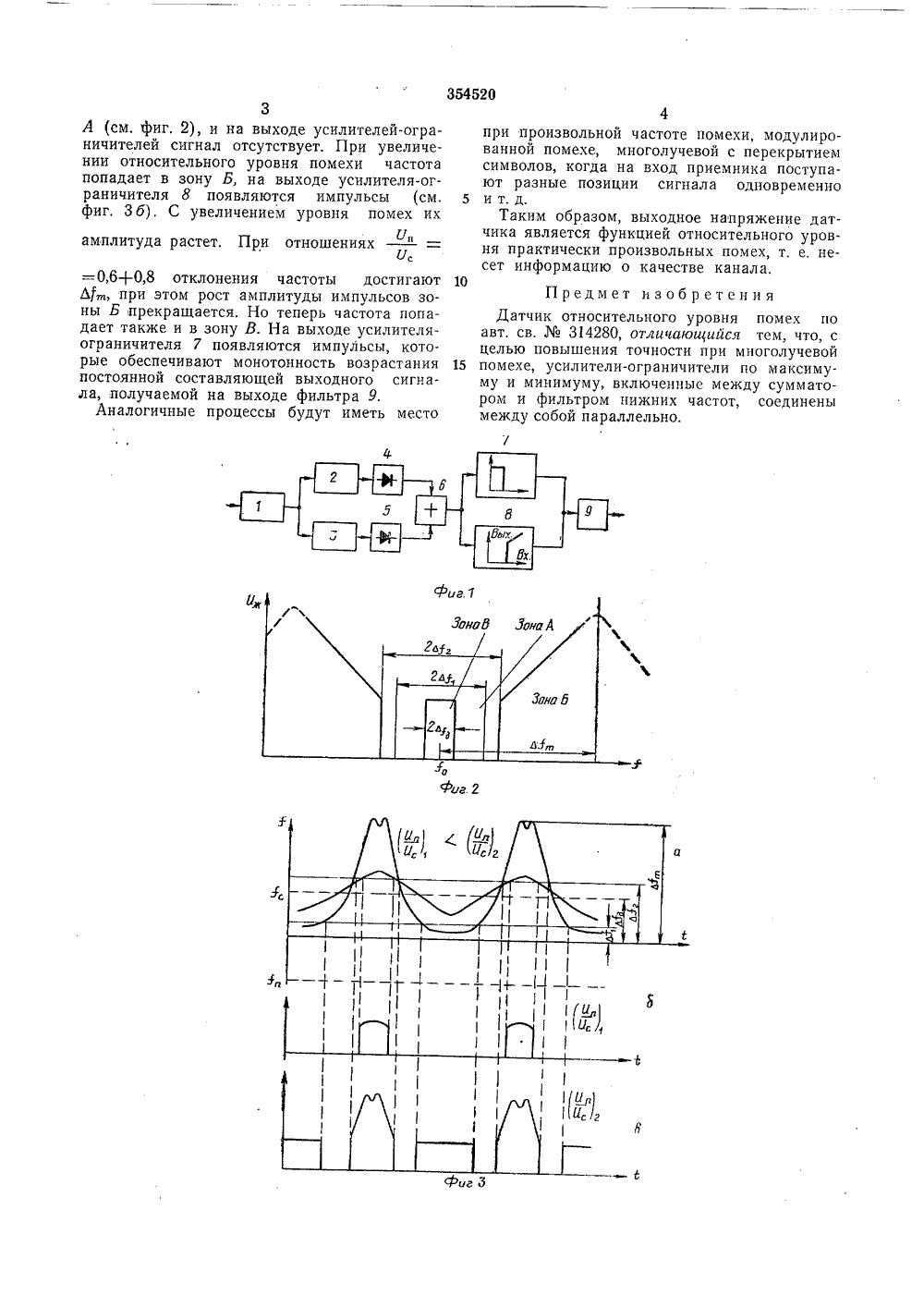

О П И С А Н И Е 354520ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельства3.14280 Заявлено 24.Х.1970 ( 66(26 ЗЮ 1(02 4 Ь 1(10 Кл. иненисм заявки с п риоритет Комитет по деламизобретений и сткрыпри Совете МинистрСССР Опублико УДК 654,94(088,8 о 09.Х,1972, Бюллетеньта опубликования описания 24.Х.ЪВЙ 1сттн,Авторизобретен Л, Пейсихман Заявител Одесский электротехнический институт связи им. А. С. Попова ТЧИК ОТНОСИТЕЛЪНОГО УРОВНЯ Х 2" ) оцу ине функции ие на в стик чахаракт идеальностью екторов 2 и 8.3 б, в показанусилителей-огрезультате де ловлено не стотных дет На фиг.на выходе 5 чаемых в импульсов ей, полуформыаничителормации иений откл ениях и малых о угнала не деды зонь Изобретение относится к технике связи.Известный из основного авт. св.314280 датчик относительного уровня помех имеет недостаточно высокую точность,при многолучевой помехе.Для повышения точности при многолучевой помехе в предлагаемом устройстве усилители- ограничители по максимуму и минимуму, включенные между сумматором и фильтром нижних частот, соединены между собой параллельно,На фиг, 1 изображена блок-схема предлагаемого устройства; на фиг. 2 и 3 - графики, поясняющие его работу,Устройство содержит амплитудный ограничитель 1, частотные детекторы 2 и 8 с характеристиками, противоположными по знаку, ограничители 4 и б полярности, сумматор б, усилители-ограничители 7 и 8 по максимуму и по минимуму соответственно и фильтр 9 нижних частот,На вход устройства поступает сигнал с выхода приемника после преобразования и фильтрации на промежуточной частоте, Так как частотные детекторы 2 и 3 имеют характеристики, противоположные по знаку, то на выходе сумматора б характеристика детектирования сигнала по частоте имеет Ч-образную форму. На выходе усилителей-ограничителей 7 и 8 образуется зависимость напряжения от частоты входного сигнала (см. фиг.2), Здесь (О - средняя частота настройки приемника; Л - девиация частоты сигнала; Ав порог, устанавливаемый в усилителе-ограни чителе 7; А 2 - порог, устанавливаемый в усилителе-ограничителе 8, Л - расстройка, при которой наступает загиб характеристики реального частотного детектора.Пусть на вход устросйтва поступает сигнал 10 с частотой ( амплитудой У, (см. фиг. 3) исинусоидальная помеха с частотой 1, амплитудой У(Ь На выходе амплитудного ограничителя 1 получают сигнал с постоянной амплитудой и частотой биений, зависящей от 15 времени 1 см, фиг, За). Форма функции частоты определяется отношением -- , Углубленения частоты биений от частоты30 велики, частота не выходит за п3А см, фиг. 2), и на выходе усилителей-ограничителей сигнал отсутствует. При увеличении относительного уровня помехи частота попадает в зону Б, на выходе усилителя-ограничителя 8 появляются импульсы (см. фиг, 3 б). С увеличением уровня помех ихп амплитуда растет. При отношенияхс=0,6+0,8 отклонения частоты достигают Л, при этом рост амплитуды импульсов зоны Б прекращается, Но теперь частота попадает также и в зону В. На выходе усилителя- ограничителя 7 появляются импульсы, которые обеспечивают монотонность возрастания постоянной составляющей выходного сигнала, получаемой на выходе фильтра 9.Аналогичные процессы будут иметь место 3545204при произвольной частоте помехи, модулированной помехе, многолучевой с перекрытием символов, когда на вход приемника поступают разные позиции сигнала одновременно5 и т. д.Таким образом, выходное напряжение датчика является функцией относительного уровня практически произвольных помех, т. е. несет информацию о качестве канала.10Предмет изобретенияДатчик относительного уровня помех поавт. св, Мо 314280, отличающийся тем, что, с целью повышения точности при многолучевой 15 помехе, усилители-ограничители по максимуму и минимуму, включенные между сумматором и фильтром нижних частот, соединены между собой параллельно.
СмотретьЗаявка
1484966
А. Л. Пейсихман Одесский электротехнический институт А. С. Попова
МПК / Метки
Метки: датчик, относительного, помех, уровня
Опубликовано: 01.01.1972
Код ссылки
