Демодулятор частотно-модулированных сигналов

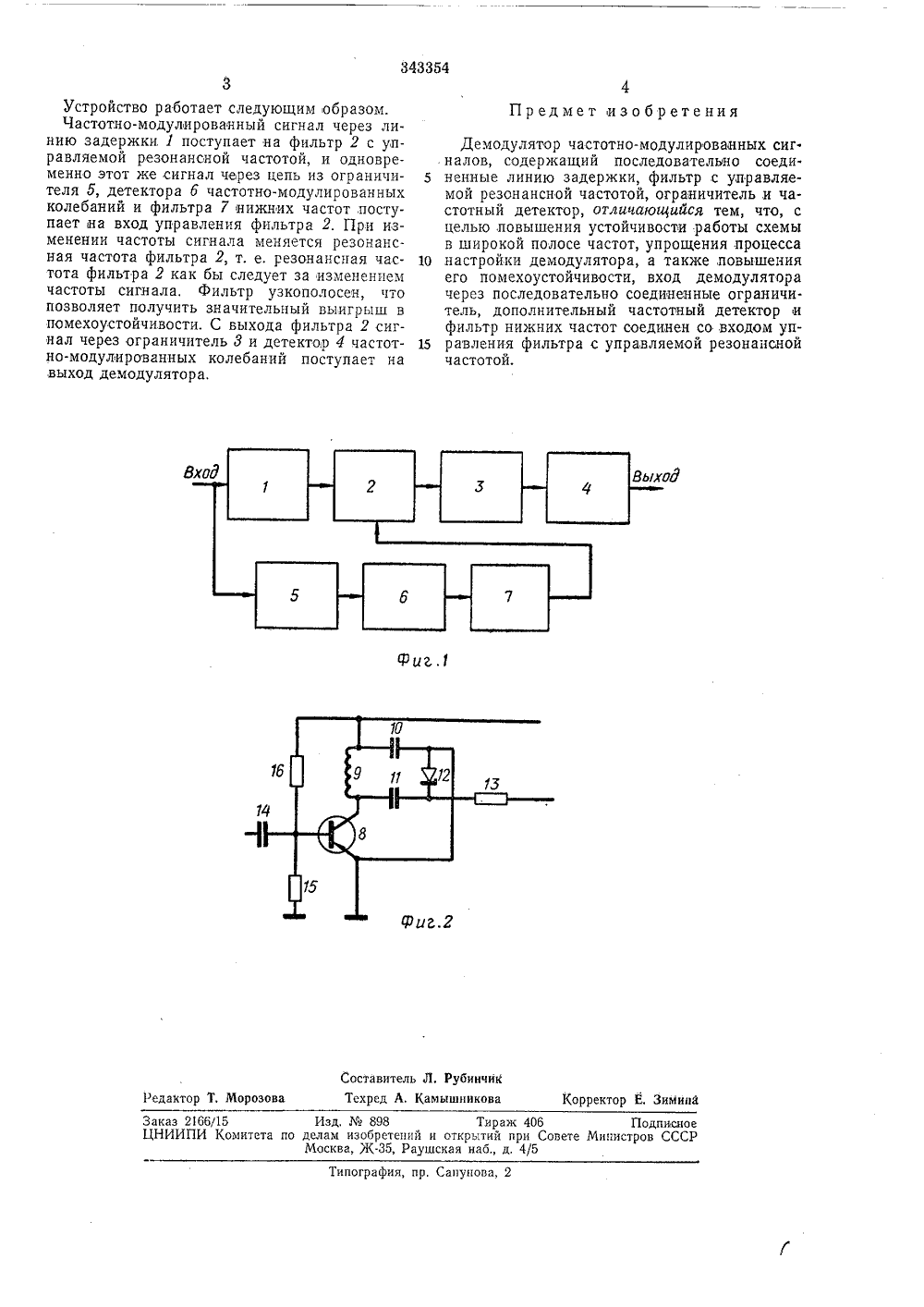

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 01.Ч 1,1970 ( 1444843/26-9)с присоединением заявкиПриоритет-Опубликовано 22.Ч 1.1972. Бюллетень20Дата опубликования описания 13.Ч 11.1972 М. Кл, Н 030 3/26 йомитет по делам изобретений и открытий при Совете Министров СССРУДК 621,376.33(088.8) Авторизобретения Ю. А. Афанасьев Заявитель ДЕМОДУЛЯТОР ЧАСТОТНО-МОДУЛИРОВАННЫХ СИГНАЛОВ 1Изобретение относится к области приемных устройств и может быть применено в ЧМ-приемниках.Известны демодуляторы частотно-модулированных сигналов, представляющие собой последовательно соединенные фильтр с управляемой резонансной частотой, ограничитель и детектор частотно-модулированных колебаний, причем выход демодулятора через фильтр нижних частот соединен со входом управления фильтра с управляемой резонансной частотой,Однако известные демодуляторы неустойчивы в широкой полосе частот, недостаточно помехоустойчивы и сложны в настройке.Неустойчивость работы схемы вызвана тем, что управление фильтром с управляемой резонансной частотой производится с выхода демодулятора, что эквивалентно введению обратной связи, т. е. возможна генерация, Кроме того, из-за наличия обратной связи управлетгие фильтром происходит с запаздыванием, что не позволяет реализовать возможную помехоустойчивость и усложняет настройку, так как требуется специальная коррекция.С целью повышения устойчивости работы схемы в,широкой, полосе частот, повышения помехоустойчивости и упрощения процесса настройки вход, предлагаемого демодулятора через линию задержки соединен со входом фильтра с управляемой резонансной частотой и через цепь из последовательно соединенных ограничителя, детектора частотно-модулированных колебаний и фильтра нижних частот 5 соединен со входом управления фильтра с управляемой резонансной частотой.На фиг. 1 приведена блок-схема предлагаемого демодулятора; на фиг. 2 - принципиальная схема фильтра с управляемой частотой, 10 Демодулятор содержит цепь из последовательно соединенных линии задержки 1, фильтра 2 с управляемой резонансной частотой, ограничителя 3 и детектора 4, частотно-модулированных колебаний, и вторую цепь из по следовательно включенных ограничителя б,детектора б частотно-модулированных колебаний и фильтра 7 нижних частот, причем вход демодулятора соединен с ограничителем б, а фильтр 7 нижних частот - со входом управле ния фильтра 2 с управляемой резонанснойчастотой.Фильтр 2 с управляемой резонансной частотой (фиг. 2) состоит из транзистора 8, в выходной цепи которого включен контур из ка тушки 9, конденсаторов 10, 11 и стабилитрона 12, соединенного через резистор И со входом управления. Во входной цепи транзистора включены конденсатор 14 и резистор 15, Резистор 1 б,включен в цепь питания транзис тора.343354 Предмет изобретения Составитель Л. Рубинчик Техред А, Камышникова Корректор Е. Зимина Редактор Т. Морозова Заказ 2166/15 Изд,898 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мш истров СССР Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 3Устройство работает следующим образом.Частотно-модулированный сигнал через линию задержки 1 поступает на фильтр 2 с управляемой резонансной частотой, и одновременно этот же сигнал через цепь из ограничителя б, детектора б частотно-модулированных колебаний и фильтра 7 нижних частот, поступает на вход управления фильтра 2. При изменении частоты сигнала меняется резонансная частота фильтра 2, т. е. резонансная частота фильтра 2 как бы следует за изменением частоты сигнала, Фильтр узкополосен, что позволяет получить значительный выигрыш в помехоустойчивости. С выхода фильтра 2 сигнал через ограничитель 8 и детектор 4 частотно-модулированных колебаний поступает на выход демодулятора,Демодулятор частотно-модулированных сигналов, содержащий последовательно соеди ненные линию задержки, фильтр с управляемой резонансной частотой, ограничитель и частотный детектор, отличающийся тем, что, с целью, повышения устойчивости работы схемы в широкой полосе частот, упрощения процесса 10 настройки демодулятора, а также, повышенияего помехоустойчивости, вход демодулятора через последовательно соединенные ограничитель, дополнительный частотный детектор и фильтр нижних частот соединен со входом уп равления фильтра с управляемой резонанснойчастотой.
