Генератор частотно-модулированных

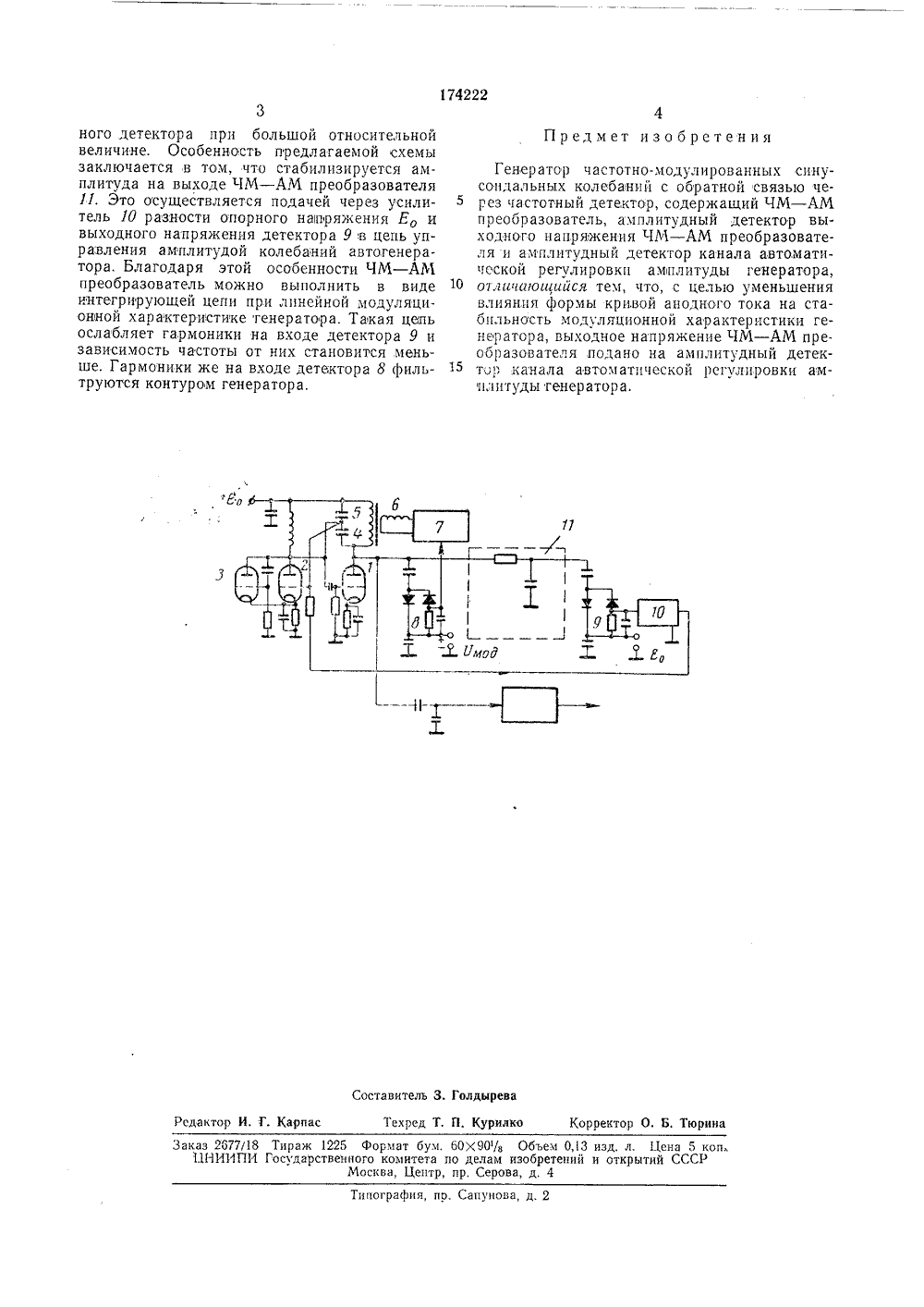

О П И С А Н И Е 174222ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 19.1,1964 ( 888527/26-9с присоединением заявкиПриоритет Государственныи комитет по делам изобретений и открытий СССР. А. Водопьянов Заявитель редприятие Государственного ГЕНЕРАТОР ЧАСТОТН СИНУСОИДАЛЬНЫХ КОЛЕБАНИЙ С ОБРАТНОЙ СВЯЗ ЧЕРЕЗ ЧАСТОТНЫЙ ДЕТЕКТОРг 1 одггисиая группа ЛЗ В настоящее время известны генераторы синусоидальных колебаний с отрицательной обратной связью через частотный детектор, в который входят УВс с ЛРУ, преобразователь изменений частоты в изменения амплитуды и амплитудный детектор. Разность между модулирующим напрякением и выходным напряжением частотного детектора подается через усилитель постоянного тока в цель модуляции частоты генератора. 10Для уменьшения уровня гармоник в таком тине генераторов необходимо выполнить УВЧ с глубокой противосвязью и со специальными схемами регулирования амплитуды. И,все же при этом амплитуда выходного напряжения 15 УВЧ не сможет быть существенно увеличена, т, е. крутизна характеристики частотного детектора оказывается малой и шумы частотного детектора приводят к заметной шумовой модуляции частоты.20Предлагаемое устройство позволяет уменьшить гармоники на входах амплитудных детекторов и повысить крутизну характеристики частотного детектора. Сущность изобретения состоит в том, что в генераторе с частотной 25 отрицательной обратной связью выходное напряжение частотного детектора использовано для управления амплитудон на контуре авто- генератора, которое после детектирования управляет частотой настройки этого контура.Схема генератора изображена на чертеже.Генератор выполнен на лампах 1, 2, . Колебательный контур состоит из параллельно включенных конденсатора 4 и катушки индуктнвностп 5 с ферритовым сердечником, Величина индуктивности изменяется током в модулирующей оомотке 6, питаемой модулятором-усилителем постоянного тока 7, на вход которого поступает р азность модулирующего У,а и выходного напряжения амплитудного детектора 8. Контур включен в цепь анода лампы 1. Напряжение с него поступает в цепь сетки фазоинверсного каскада 2, нагрузкой которого служит активная лампа 3.Лампы 2 и 3 по управляющему напряжению соединены по парафазной схеме и их токи изменяются в противофазе. Поэтому усиление каскада резко изменяется,с изменением управляющего напряжения, поступающего от детектора 9 через усилитель 10. ВЧ-токи ламп 2 и 3 изменяются в противофазе, поэтому выходное ВЧ-напряжение фазоинверсного каскада практически не содержит четных гармоник, сильно влияющих на точность работы частот174222 Предмет изобретения Составитель 3. Голдыре Редактор И. Г. Карпас Техред Т. П, Курилко Корректор О. Б. Тюрина аказ 2877/18 Тирак 1225 Формат бум. 60 Х 90/8 Объем О,3 и 1.1 НИИПИ Государственного комитета по делам изобретении и Москва, Центр, пр. Серова, д. 4Цена 5 коп.,ытнй СССР Типография, по. Сапунова, д. 2 ного детектора при большой относительной величине. Особенность предлагаемой схемы заключается в том, что стабилизируется амплитуда на выходе ЧМ - АМ преобразователя 11. Это осуществляется подачей через усилитель 10 разности опорного напряжения Ео и выходного напряжения детектора 9 в цепь управления амплитудой колебаний автогенератора. Благодаря этой особенности ЧМ - АМ преобразователь можно выполнить в виде интегрирующей цепи при линейной модуляционной характеристике тенератора. Такая цепь ослабляет гармоники на входе детектора 9 и зависимость частоты от них становится меньше. Гармоники же на входе детектора 8 фильтруются контуром генератора. Генератор частотно-модулированных синусоидальных колебанигй с обратной связью че 5 рез частотный детектор, содержащий ЧМ - АМпреобразователь, амплитудный детектор выходного напряжения ЧМ - АМ преобразователя и амплитудный детектор канала автоматической регулировки амплитуды генератора,10 отггичаюсциися тем, что, с целью уменьшениявлияния формы кривой анодного тока на стабильность модуляционной характеристики генератора, выходное напряжение ЧМ - АМ пре.образователя подано на амплитудный детек 15 тор канала автоматической регулировки амплитудыы генер а тор а,
