Устройство для корректирования амплитудноимпульсных модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

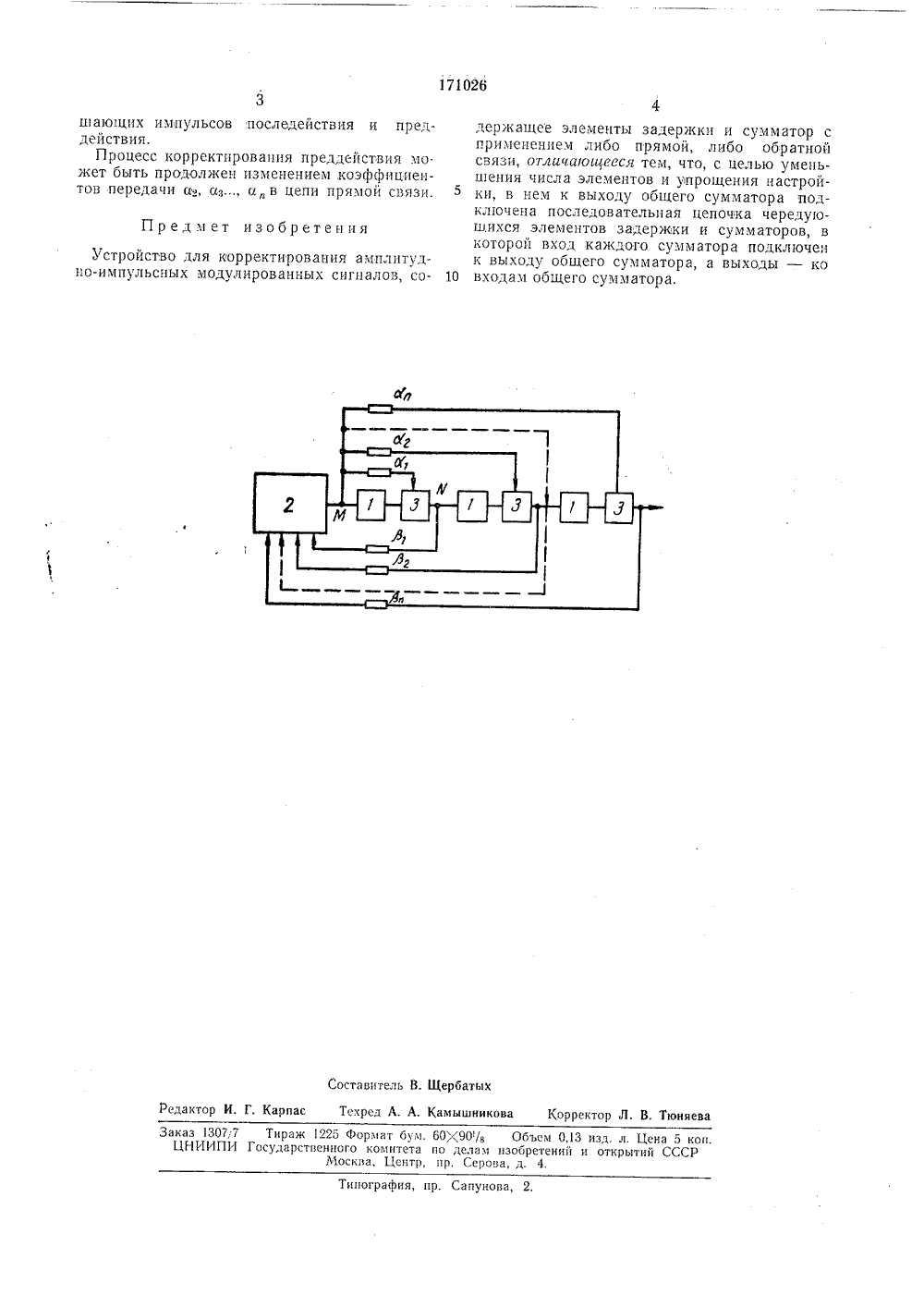

Союз Советскию Социалистических Республик,1962 (Ю Заявлен соединением заявки К ударственныйтет по деламзобретенийкрытий СССР Го 04 с орит ко ликовапо 11.7,1965, Бюллетень М опубликования описания 22.И,19 ДК 621.376(088 и Да ТРОЙСТВО ДЛЯ ИМПУЛЪСНЪХ РЕКТИРОВАНИЯ АМПЛИТУДДУЛИРОВАННЪХ СИГНАЛОВ 2 Известны временные способы корректирования линейных искажений импульсов с помощью элементов запаздывания.Предлагаемое устройство, в котором используется прямая или обратная связь, отличается от известных тем, что в нем для предшествующих импульсов нет необходимости использовать специальные элементы задержки, а можно использовать те же элементы задержки, что и для запаздывающих импульсов. Это позволяет упростить само устройство и облегчить его настройку.На чертеже изображена блок-схема устройства компенсации первых мешающих импульсов последействия и преддействия.Импульсы последействия компенсируются точно схемой обратной связи, а импульсы преддействия - схемой с прямой связью, прн этом элементы запаздывания 1 являются общими для обеих схем. Методика настройки предлагаемого корректора сводится к последовательной компенса. ции сначала импульсов последействия, а затем импульсов преддействия в порядке их сле. дования (при счете от основного). Для того чтобы исключить влияние импульсов преддействия на амплитуду основного импульса в процессе настройки, цепь обратной связи корректора должна обрываться в моменты про. Подписная группа89 хождения основного импульса через входнои сумматор 2.В качестве примера рассматривается процесс настройщики корректора для случая, когда нмпульсивньш отклик канала на выходе временного селектора содержит один импульс нреддействия и один импульс последействия, Вначале компенсируется первый импульс по. следействия основным импульсом путем изменения величины и знака коэффициента передачи первого отвода р 1 (коэффицненты пере. дачи по остальным отводам равны нулю).Указанная вь 1 ше манипуляция ключом в цепи обратной связи (на чертеже не показан) устраняет влияние импульса преддействня на основной в процессе настройки.Как только компенсация первого импульса последействия будет завершена, можно при. ступить к компенсации первого импульса преддействня в цепи ооратнон связи, суммируя основной импульс с мешающим посредстом сумматоров 3. Теперь компенсация мешающего импульса не приведет к измененнк 1 амплитуды основного (что могло бы аннулировать коррекцию импульса последействия благодаря предварительной компенсации (в точке М схемы) первого импульса последействия. В итоге в точке Л схемь 1 получается сигнал с неизменнон амплитудой основного и компенсированными амплитудами первых меПред м ет изобретения Составитель В. Щербатыхактор И. Г. Карпас Текред А. А. Камышникова Корректор Л, В. Тюня Заказ 1307,7 Тираж 1225 Формат бум, 60)к 90/з Объем 0,1 ЦНИИПИ Государственного комитета по делам изобретений Москва, Центр, пр. Серова, д. 4.зд. л. Цена 5 коп.открытий СССР ипография, пр. Сапунов шающих импульсов послвдействия и пред- действия,Процесс корректирования преддсйствия мо. жет быть продолжен изменением,коэффициентов передачи сс, оа, ав цепи прямой связи. Устройство для корректирования амплитудно-импульсных модулированных сигналов, содержащее элементы задержки и сумматор с применением либо прямой, либо обратной связи, отличающееся тем, что, с целью уменьшения числа элементов и упрощения настройки, в нем к выходу общего сумматора подключена последовательная цепочка чередующихся элементов задержки и сумматоров, в которой вход каждого сумматора подключен к выходу общего сумматора, а выходы - ко 10 входам общего сумматора.
