H02P 13/16 — H02P 13/16

Номер патента: 864484

Опубликовано: 15.09.1981

Авторы: Конышев, Корнеев

МПК: H02P 13/16

Метки: преобразователем

...устройство для управления преобразователем, содержащее блок фазового управления 11.Недостатком этого устройства является невозможность стабилизации выходного тока.Наиболее близким к предложенному по технической сущности является устройство содержащее усилитель, соединенный с блоком фазового управления, и резистивный датчик тока 2. 5Недостатком этого устройства является зависимость управляющего сигнала от пульсаций тока и следовательно низкая надежность.Цель изобретения - повьввение на дежностиПоставленная цель достигается тем, что устройство снабжено диодом, конденсатором и потенциометром, причем катод диода соединен с одним выводом реэистнвного датчика тока, анод диода соединен с первыми выводами конденсатора и потенциометра, вторые...

Номер патента: 864485

Опубликовано: 15.09.1981

Авторы: Болотов, Гачик, Гордовой, Кузнецов, Перепелицын, Подлягин

МПК: H02P 13/16

Метки: выпрямителем, реверсивным

...импульс, и через интервал времени, равный половине периода питающей сети и времени выключения вентилей, подают управляющие импульсы на другую группу вентилей.При укаэанном способе управления после снятия управляющих импульсов нагрузка шунтируется резистором,через который замыкается запасенный нагрузкой ток. Это обеспечивает условия погасания вентилей выпрямителя в течении интервала, не превосходящего половину периода питающей. После этого интервала времени подаются им-; пульсы на другую группу вентилей864485 Составитель И. БашкатовТехред М, Рейвес Корректор А Ференц Редактор П. Коссей Заказ 7825/82 Тираж 733 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 30 35 р Москва, Ж, Раушская набд. 4 /5Филиал...

Номер патента: 864486

Опубликовано: 15.09.1981

Автор: Гольц

МПК: H02P 13/16

Метки: выключения, мощности, тиристоров, усилителя

...коммутируют тиристор импульсами напряжения обратной полярности 2 1.Недостатком данного способа я ется низкий КПД и завышенная уст ленная мощность устройства для р зации способа. На чертеже приведена схема роиства для осуществления спо Устройство содержит блок 1 тацин, подключенный к коммути цепи 2 и управляемому ключу 3 лельно которому включена цепь ящая из дросселя 4 и источник ния 5. Устройство работает следующи разом.В блоке 1 коммутации вырабатывают коммутирующие импульсы, которые подают к тиристорам коммутируемой цепи 2 и для управления ключом 3. В интервале коммутации включают ключ 3, через него и дроссель 4 эаьыкают напряжение источника 5, тем самым блокируют напряжение источника в цепи коммутируемых тиристоров комьЮтируемой...

Номер патента: 864487

Опубликовано: 15.09.1981

Авторы: Александров, Анисимов, Бирюков, Козырев, Ладыгин, Хуторецкий

МПК: H02P 13/16

Метки: вентильного, нагрузки, электропривода

...опорного напряжения имеет два 45входа, один из которых соединен с выходом формирователя-распределителя5, а вторбй - с сетью, питающей преобразователь 1,Устройство работает следующим 50образом.Импульсы управления на вентилипреобразователя 1 поступают в моменты, когда сигнал развертки Ор становится больше, чем сигнал О с выхода датчика тока 3. Эти моменты фиксируются срабатыванием нуль-органаб, с выхода которого сигнал о срабатывании поступает на формирователь-распределитель 5, Последний формируетв моменты срабатывания нуль-органа б 60импульсы управления и направляет ихна управляющие электроды соответствующих вентилей преобразователя 1,Сигнал развертки Ор формируется какразность сигнала задания Ои вспомога.ельного сигнала ОВ. Сигнал...

Номер патента: 864488

Опубликовано: 15.09.1981

Автор: Костюк

МПК: H02P 13/16

Метки: вентильным, преобразователем, трехфазным

...образуется последовательностьимпульсов, длительность которых изменяется по синусоидальному закону.Триггер 9 срабатывает при появленииопределенного числа на блоке 2 числовых уставок. При этом на его вы"ходах получают импульсы, находящиеся в противофазе и имеющие длительность, равную полупериоду выходногонапряжения. С помощью этого триггера и блока 10 управления последоватеАьность импульсов с выхода 17 делят на .две для управления противоположными плечами преобразователя.Трехфазную систему реализуют следующим образом. Логические элементы группы элементов б совпадения каждой фазы связаны с числами блока 2 числовых уставок по кольцу со сдвигомпри переходе к следующей Фазе на шаг,определяемый отношением числа импульсов за период выходного...

Номер патента: 864489

Опубликовано: 15.09.1981

Авторы: Кочкин, Обязуев

МПК: H02P 13/16

Метки: преобразователем

...эл,град.),Разложив приведенную .;ривую напряжения в ряд Фурье, получаем амплитуду первой гармоники напряжения преоб- разователя Из (3) следует, что для выполнения условия (5) необходимо чтобыСоа 8Й ОГ 2 дили после преобразований8 агссоз --В Оо(6)Таким образом, для обеспечения работы преобразователя напряжения беэпотребления реактивной мощности(Соя ч" 1) необходимо выполнять условие (6), а для этого надо контролировать действующее напряжение на стороне переменного тока и напряжениена стороне постоянного тока преобразователя, и, при их изменениях, уголуправления преобразователем Я поддерживать в соответствии.с выражением (6),Предлагаемый способ управленияпреобразователем напряжения позволят,обеспечивать работу...

Номер патента: 864490

Опубликовано: 15.09.1981

Авторы: Герман, Синицына, Хотовник

МПК: H02P 13/16

Метки: переменного, регулятор

...к выходу преобразователя 15 канала "убавить". При отсутствии повышен" ного напряжения в контролируемых фазах с выхода элемента И снимаются тактовые сигналы, соответствующие импульсам ГГИ. При наличии повышенного напряжения, хотя бы в одной из контролируемых на выходе элемента И1 сигналы отсутствуютФормирователь 21 импульсов, подключенный к выходу элемента И 20, преобразует импульсы ГТИ в импульсы прямоугольной формы для подачи их на распределитель- коммутатор 7Регулятор работает следующим образом. Снимаемое со вторичной обмотки трансформатора 1 фазное напряжение подается на обмотки 5 однофазного трансформатора, Включение симисторов происходит поочередно, т.е. сначала с распределителя-коммутатора 7 через усилитель 8 приходит сигнал...

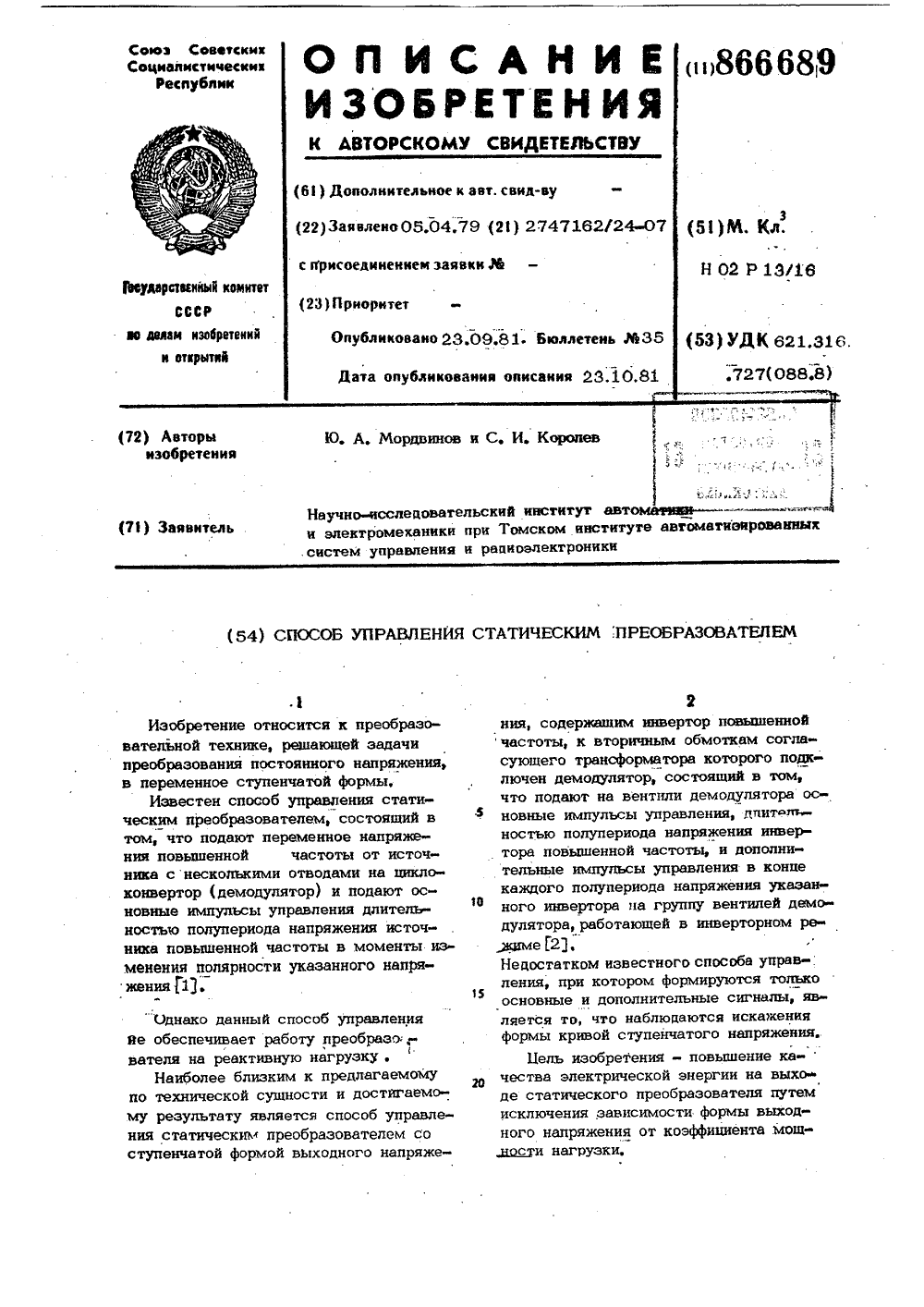

Номер патента: 866689

Опубликовано: 23.09.1981

Авторы: Королев, Мордвинов

МПК: H02P 13/16

Метки: преобразователем, статическим

...1-1 из 1 меняется полярностьнапряжения инвертора 31 . и к нагрузке необходимоподключить обмотки, (8+9). Для этогоперед моментом времени 1., дополнительный импульс управления поступает на тиристор 22 (на фиг. 2.33 не щжазан),принадлежащий к группе, работающей ввыпрямительном режиме, и это приводитк вьпцпочению тиристора 16,Длительность дополнительного импульса управления равна времени восстановления тирис 1 оров демодулятора, а егосрез (задний фронт) совпадает с моментом изменения полярности напряжения инвертора ( 11 ). В момент времениосновной импульс управления 41 поступаетна тириСтор 29, что приводит к вьпцпочению тиристора 11, т.е. нагрузка подключается к обмоткам (8+9), Далее передмоментом времени 1дополнительныйимпульс...

Номер патента: 866690

Опубликовано: 23.09.1981

Авторы: Грушковский, Кац, Леликов, Нихинсон, Полищук

МПК: H02P 13/16

Метки: управляющее

...имеющийся на прямом выходе , элемента ПАМЯТЬ 15. Первый элемент ЗАДЕРЖКА 44 первой группы 10 через время, задаваемое этим элементом, формирует на своем выходе сигнал "1", который переводит в закрытое состояние первый элемент ЗАПРЕТ 28 первой группы 10 и поступает на вход первого элемента И 20 второй группы 41, . после чего на выходе второго элемента ЗАДЕРЖКА 9 через время, " .задаваемое этим элементом, формируется . сигнал "1", который переключает переклкьчающий элемент 8, что приводит к отсу 1ствию сигнала "1" на его выходе, к переводу ,элемента ЗАПРЕТ 6 в открытое состояние и к появлению сигнала ф 1" на входе первого элемента ЗАДЕРЖКА 7, выходе первого элемента И 3 и одном из входов первого элемента И 20 второй группы 11, Наличие двух...

Номер патента: 868966

Опубликовано: 30.09.1981

Авторы: Бидеев, Калюжный, Обухов

МПК: H02P 13/16

Метки: выпрямителем, реверсивным

...параллельных соединенных тиристоров, питающимся от параметрического источника 8 тока и выходом соединенным с нагрузкой 9, содержит нуль-органы 10-21 напряжения вентилей, парами подключенные входами параллельно каждому плечу выпрямителя, причем в каж" дой паре первый и второй вход одного нуль-органа соединены со вторым и первым входами соответственно другого нуль-органа этой же пары, распределитель 22 импульсов, выходами соединенный с цепями управления тиристоров выпрямителя 1, блок 23 задания длительности нулевого тока нагрузки, выходом соединенный с одним из входов распределителя импульсов и блок 24 раздельного управления, прямой и инвереный выходы которого соединены со входами распределителя 22 импульсов, Выходы всех нуль-органов...

Номер патента: 868967

Опубликовано: 30.09.1981

Авторы: Пискун, Тарасенко, Черкашин, Черкашина

МПК: H02P 13/16

Метки: преобразователем, статическим

...импульс,то модулятор 2 ключа переднего фронТа окажется открыт для прохождениязаполняющих импульсов, Одновременнос входа ВЗ-триггера 4 ячейки запрета 45будет снят запрещающий импульс, ауправляемый задающий генератор 7 начнет генерировать импульсы высокойчастоты, причем первый заполняющий импульс всегда появится на входе модулятора ключа переднего фронта, и,.пройдя через него, поступит на управляющий вход ключа 8 переднего фронтавыходного каскада, При этом КБ-триггер 4 ячейки запрета перейдет в едияичное состояние и откроет модуляторб ключа заднего фронта для прохождения заполняющих импульсов. 4Таким образом, управляемый задающий генератор 7 оказывается включен, а оба модулятора 2 и 6 - открыты, что обеспечивает нормальную работу...

Номер патента: 868968

Опубликовано: 30.09.1981

Авторы: Соколов, Тихомиров, Тихомирова, Ушаков

МПК: H02P 13/16

Метки: выключателем, тиристорным

...на выходе. ячейки памяти формируется импульс, открывающий первый электронный Во включенном состоянии импульсные трансформаторы 9, работающие врежиме, при котором их сердечникбыстро насьпцается, вырабатывают импульсы, которые через следящий блок8 поступают в ячейку 2 памяти и вблок 6 управления,Блок 6 управления формирует импульсы необходимой длительности с крутым передним фронтом, которые поступают на блок 7 тиристоров и открываютих синхронно с переходом тока черезноль. В ячейке 2 памяти помещен транЗОсформатор, намотанный на сердечникес прямоугольной петлей гистерезиса.На этот, трансформатор поступают импульсы со следящего блока 8, перемагничивая его от -Вс, до +Вакспосле каждого перехода тока тиристоров через ноль. После отключения...

Номер патента: 868969

Опубликовано: 30.09.1981

Автор: Ремха

МПК: H02P 13/16

Метки: постоянного, преобразователем

...к промежуточному усилителю 16, на вторые входы котороговключены выходные цепи триггера 8 знака. Причем выход усилителя 6 включенна входы выходных усилителей 17 управления силовыми тиристорами преобразователя.Одновременно выход элемента ИЛИ 14через промежуточный усилитель 18, формирователь 9, промежуточный усилитель 26, на вторые входы котороговключены выходные цепи триггера 8 знака, связан с выходными усилителями 21управления коммутирующими тиристорамипреобразователя.Наряду с этим выходы усилителейинверторов 11 через формирователи 22 ипромежуточные усилители 23, на вторыевходы которых включены выходные цепитриггера 8 знака, связаны с выходнымиусилителями 21 управления коммутирующими тиристорами преобразователя,Для формирования напряжения...

Номер патента: 868970

Опубликовано: 30.09.1981

Авторы: Гудзь, Казаков, Николаенко, Ремха

МПК: H02P 13/16

Метки: вентильным, преобразователем

...изображена блок-схемапредлагаемого устройства,Устройство содержит источхронизирующего напряжения, фотель 2 пилообразного напряжен.Демчнк ик Заказ 8351/ Тираж 733 ВНИИПИ Государственног по делам изобретений 13035, Москва, Ж, РаушПодписноомитета Соткрытийая наб.,4/ тент Филиал ППП 3 86чевой элемент 3, источник 4 управляющего напряжения, нуль-орган 5, формирователь 6 импульсов, инвертирующийусилитель 7, схему 8 совпадений, выходной усилитель 9 и источник 10 опорного напряжения, Блоки 5-9 включеныпоследовательно, выход усилителя 7связан с элементом 3, а входы элемента 5 соединены с выходами элементов2 и 4,Пилообразное напряжение с формирователя 2 и задающий сигналисточника4 поступают на вход нуль-органа 5. Припревышении сигнала...

Номер патента: 871294

Опубликовано: 07.10.1981

Авторы: Гольмаков, Катунин, Накрохин

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...управления с нечетныхвыходов каналов 7, 9, 11 системы 2поступают на входы элемента 18 блока16 (первого), а импульсы - с четныхвыходов 8, 10, 12 - на входы блока17 (второго),В нормальном режиме работы импульсы с выходов элемента 18 блока 16представляет собой прямоугольные импульсы напряжения, совпадающие почастоте и скважности с импульсами управления, При этом на выходах элементов 2 ИИЛИ-НЕ 19, ЗИ-НЕ 21 и2 И-НЕ 20 имеют место логические сигналы единица, а на выходе элементаЗИ-НЕ 22 логический сигнал нуль. Приэтом на выходе инвертора 23, являющегося одновременно выходом блока 16,имеет место логическии сигнал единица, поступающий на один из входовуправляющего элемента 2 И-НЕ 15, надругой вход которого поступает логическии сигнал единица...

Номер патента: 871295

Опубликовано: 07.10.1981

Автор: Дмитренко

МПК: H02P 13/16

Метки: регулятором, тиристорным, фазным

...импульс. За счет резкогоснижения напряжения по базам тран эистора 53 конденсатор 57 разряжается через отпирающийся этот транзистор на резистор 78. При этом на второй вход обоих распределителей импульсов, аноды диодов 44-47, поступа-ет импульс. Но в момент отпирания тиристора 21 диоды 44-47 заперты по. тенциалами на конденсаторах 48-51, предварительно заряженными через резисторы 40-43 до напряжения на анодах закрытых тиристоров 21, 24 и 22, 25, Поэтому тиристоры 22, 23 и 25, 26 импульсом, возникающим на резисторе 78 в момент отпирания тиристора 21, не открывается. После отпирания тиристора 21 конденсатор 48 че рез резистор 40 разряжается на него, отпирая диод 44, а конденсатор 57 через резистор 56 заряжается под действием постоянного...

Номер патента: 871296

Опубликовано: 07.10.1981

Автор: Скосырев

МПК: H02P 13/16

Метки: асимметрии, вентильным, импульсов, преобразователем, фазным

...О 23, от импульсаО 25 до следующего импульса О 23.Учитывая, что длины интервалов различны, то для получения одинаковогочисла тактовых импульсов в указанных промежутках при идеальной симметрии управляющих импульсов системырегулирования необходимо произвести деление чисел импульсов генератора 1, укладываемых в этих интервалахна число а(п), где в - число фаз 50преобразователя, и - порядковый номер управляющего импульса в циклевыдачи им .Ульсов. В случае трехфазного мостового преобразователя для первого импульса цикла, например.02, 55число будет равно 6-(1-1)=6, а=б,п=1, Для второго импульса О 4это число будет равно 5, а для последнего шестого импульса О равно 1.Таким образом, после операции деления частоты числа тактовых импульсовв...

Номер патента: 873372

Опубликовано: 15.10.1981

Авторы: Андронов, Боярский

МПК: H02P 13/16

Метки: выпрямительно-инверторной, подстанцией

...5 постоянного тока - 11 и 12. Выпрямительные мосты удравляются регулятором тока 13, предназначенным для изменения углов зажигания таким образом, чтобы выпрямленный ток блока 20 соответствовал значению, заданному устройством уставки 14, Инверторные мосты управляются регулятором угла погасания 15, содержащим блок измерения углов погасания и выбора ми нимального среди измеренных углов 16, и регулятором минимального тока 17, предотвращающего снижение выпрямленного тока при нулевых углах зажигания выпрямителей.Регулятор уставки тока 18 содержит задатчик величины угла погасания 19, первый сумматор 20, первый усилитель- ограничитель 21, второй сумматор 22 и второй усилитель-ограничитель 23,Сумматор 20 предназначен для получения величины...

Номер патента: 873373

Опубликовано: 15.10.1981

Авторы: Поздняков, Шорин

МПК: H02P 13/16

Метки: заданной, регулируемого, формирования, формы, частоте

...только участки с постоянным наклоном.Определим точки равных значений для напряжений . Это условие выполняется при у = у , т.ев 1 псОчевидно, что последнее соотношение к эквивалентно такому соотношениюбяй .вгсв 1 п 3,фйгде Ю- определяет крутизну треугольного напряжения,М - определяет круговую частоту.Два рассмотренныМ соотношения показывают,.что использование в ка честве модулирующего напряжения у вКй, а в качестве модулированного напряжения уэи (щ с эквивалент 4но использованию модулирующвго напряжения у щ вгсэ иЮ е, а в качвст" ве модулирувмого напряжения уМ е, так как моменты равенства нулю раз ностн этих налряжвиий совпадают в обоих случаяхеПолученное после фильтрации напряжение. 0, имеющее арксинусоидальную форау, савнивают...

Номер патента: 873374

Опубликовано: 15.10.1981

Авторы: Гафиятуллин, Маурер, Осипов, Петренко, Серебряков, Суворов, Усынин, Цытович

МПК: H02P 13/16

Метки: вентильным, импульсно-фазового, преобразователем

...устройства, иа Фнг. 2 - времен аграмьы сигналов устройства.где Т = ТИ/К - постоянная времениукаскада, образованного звеньями 1,4,7Т - постоянная времениНинтегратора 4;Ку коэффициент Уисления 5звена 7.При достаточно высоком значении Ку линейный каскад усиления (1) устройства может считаться практически безынерционным звеном.Если на вход сумматора 1 подано напряжение хд(с), причем выполняется условие.(Т,: ( Ао+,О.то в системе возникают вынужденные 15 колебания с частотой сигнала хд(с).ои И,)В условии (2) сотноси 1тельное значение амплитуды информативного воздействия устройства,при. -мотЬ Ю 1чем 0 оо 1, 1,0,К -относительное значение амплитуды х(с); хд- допустимое значение сигнала на входе сумматора 1. При коэффициенте передачи каскада...

Номер патента: 873375

Опубликовано: 15.10.1981

Авторы: Васильев, Емельянов, Канашев, Росляков

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...для замера фактического тока предусмотрен датчик 11, и устройство искусственной коммутации 12.Предложенный способ реализуется выпрямителем следующим образом.1,Тиристоры 1 и 2 включаются блоком управления с некоторым углом задержки 0.,( по отношению к началу соответствующего полупериода. Однако,выпрямленное напряжение О на нагрузке 5 появляется ие в момент 0( включения соответствующего тиристора, а после окончания коммутации, т.е. в моментс 4+ Э фгде- угол коммутации, причем в течение этого угла ток 1 питающей сети нарастает практически линейно.Если, как в известном способе произвести выключение проводящего ток тиристора устройством 12 с углом опережения=-4, то импульс выходного напряжения будет несимметричным. Импульс же тока 1 питающей...

Номер патента: 873376

Опубликовано: 15.10.1981

Авторы: Колоколкин, Купцов, Лавковский, Наталкин, Нуждин, Толстов

МПК: H02P 13/16

Метки: вентильным, многофазным, преобразователем

...тока 29 вентильного преобразователя. Вход основного канала через потенциометр 30, соединен с выходом коммутаторов .25 и 26, а через резистор 31 с управ-. ляющим входом 32 устройства. Входы вспомогательных каналов 2 и 3 через аналоговые ключи 33 и 34, и через потенциометры и резисюры 35-38 подключены к выходу коммутаторов 25 и 26 и выпрямителей 27 и 28. Управляющие входы аналоговых ключей 33 и 34 соединены с выходом соответствующих элементов сравнения 39 и 40, входы которых через потенциометры и резисторы 41-44 подключены к выходу коммутаторов 25 и 26 и выпрямителей 27 и,28. Вход каждого нуль-органа б сое-, диненчерез соответствующие третьи Резисторы 45-47 с источником смеще .ния 48Логический узел 10 (Фиг. 2)состоять, например,...

Номер патента: 873377

Опубликовано: 15.10.1981

Авторы: Антюхин, Гордюшкин, Каяри, Ротанов, Феоктистов, Чаусов

МПК: H02P 13/16

Метки: выпрямителем, исскуственной, коммутацией, тиристорным

...производится также, как и 55при работе от основного блока 1.Если при работе резервного блока2 возникает неисправность этого блока,то происходит переключение управления как указано, но вновь на основной блок, и преобразонатель 8 остается в работе, если к этому моментунеисправность основного блока 1 самоустраняется (кратковременный сбой) или ликвидируется ремонтом.Положительный технический эффект, обеспечиваемый устройством заключается в том, что расширяются Функциональные возможности устройства для управления с резервированием, повышается ресурс блоков устройства за счет "холодного" резервирования и одновременно понышается надежность устройства управления за счет автоматического включения вновь основного канала...

Номер патента: 873378

Опубликовано: 15.10.1981

Автор: Сафронов

МПК: H02P 13/16

Метки: преобразователем, реверсивным

...схема устройства для управления реверсивнымпреобразователем.Устройство управления реверсивнымпреобразователем содержит коммутирую"дий триггер 1, дополнительные тригге873378 Составитель В. МироновРедактор Б.дорошенко Техред А.Бабинец Корректор Н.Стец тираж 733 арственного зобретений ва ЖРаз 9068/82 ПодписноеВНИИПИ Госуд комитета. СССРпо делам и и открытйй113035, Моск , , аушская наб., д. 4/5 лиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ры 2, логический блок 3, адновибратор 4, элементы И 5 и 6, блок 7 фазового управления, управляемые ключи 8 и 9.Схема работает следующим образом.Предположим, что на верхнем выходе коммутирующего триггера 1 сигнал "ноль", на нижнем-"единица". При этом на входах элемента 6 и блока 7 присутствуют...

Номер патента: 873379

Опубликовано: 15.10.1981

Авторы: Кочиев, Ксоврели, Ормоцадзе

МПК: H02P 13/16

Метки: вибратором, электромагнитным

...тока б, и в полусекциях прямого 2 и обратного 4 хода проходит постоянный ток (фиг.2 в).При подаче напряжения питания от источника переменного тока (фиг,2 а) от формирователя одиночных импульсов 14 получает импульс запуска кольцевой формирователь 13,вследствие чего он начинает работать, После запуска коль. цевого формирователя, формирователь одиночных импульсов прекращает работу.От кольцевого формирователя сформированные импульсы подаются на управляющие электроды группы тиристоров прямого хода 7 и 8 (фиг,2 е), и они отпираются. После отпирания тиристоров 7 и 8 по полусекциях катушек прямого 1 и обратного 3 хода протекает ток (фиг.2 б). Этот ток вызывает намагничивание магнитопровода прямого хода и размагничивание магнитопровода...

Номер патента: 875574

Опубликовано: 23.10.1981

Автор: Липатов

МПК: H02P 13/16

Метки: вентилем, высоковольтным, тиристорное, электронно-лучевым

...и катоду основноготиристора.Устройство работает следующим образом,В исходном состоянии тиристоры 5 и 9закрыты, к управляющему электроду 4 вентиля через резисторы 13 и 16 прикладываетсяотрицательное напряжение смещения источника 12. До этого же напряжения заряжена ипаразитная входная емкость вентиля. 74 404 и 0 соответственно конденсаторов10 и 14 ЬО = О -0 .К тиристору 5 прикла.дывается обратное напряжение и он запирается. Величина ЬО выбирается исходя из условия надежногозапирания тиристора 5. Одно.временно по низкоомной цепи (диод б, ти.ристор 9, кондейсвтор 10) происходит форсированный перезаряд паразитной входнойемкости вентиля, что способствует быстромуего запиранию. Конденсатор 10 начинает перезаряжаться от источника 8, величина...

Номер патента: 875575

Опубликовано: 23.10.1981

Авторы: Болотов, Вегеле, Волкомирский, Гачик, Перпелицын

МПК: H02P 13/16

Метки: нагрузку, преобразователем, раздельного, тиристорами, шунтирующими

...входу триггеЗ 5 ра, первые выходы датчика наличия тока иэлемента задержки соединены с двумя входа.ми первой группы входов обоих элементов И-ИЛИ, два входа второй группы входов которых соединены со вторыми выходами датчи ков наличия тока и элемента задержки, третьивходы обеих групп входов элементов И - ИЛИ соединены с соответствующими выходами триггера. 3 87На чертежепредставлена принципиальная схема предлагаемого устройства,Устройство содержит датчик 1 заданногонаправления тока, датчик 2 наличия тока, эле.мент 3 задержки, на выходе которого сигналпоявляется с выдержкой времени, а исчезаетмгновенно, триггер 4, элементы И - ИЛИ 5и 6, элемент 7 совпадения, Выходы элементовИ - ИЛИ 5 и 6 являются выходами устройства.Устройство работает...

Номер патента: 875576

Опубликовано: 23.10.1981

Автор: Маргус

МПК: H02P 13/16

Метки: вентилями, светового

...его неподвижного конца, причем нечетныефотоприемники 9 через пороговый элемент 10соединены с управляющим электродом одного,а четные через другои пороговый элемент 10 с управляющим электродом другого вентиля 1Устройство работает следующим образом.При подаче напряжения от источника пита.ния, т,е, от сети б через регулятор 7 напряжения, на вибрирующее основание 5 модулятора3 свободный конец световода 4 начинает со.вершать колебания относительно оси, проходящей через его закрепленный конец. Следовательно, засвечивание фотоприемников 9от источника 2 излучения во времени зависит от их расстояния от этой оси.При колебательном движении подвижноготорца световода 4 модулятора 3 световой лучпоследовательно поочередно засвечивает фотоприемники...

Номер патента: 875577

Опубликовано: 23.10.1981

Авторы: Андреев, Корнеев, Чопенко

МПК: H02P 13/16

Метки: фазосдвигающее, цифровое

...устройства, является невысокое быстродействие.Цель изобретения - повышение быстродей. ствия устройства.875577 Составитель В, БунаковТехред М.Рейвес Корректор М, Демчик Редактор О, Черниченко Подписное Тираж 733 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская иаб., д, 4/5Заказ 9377/84 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Поставленная цель достигается тем, что уст.ройство снабжено блоком вычитания частоти ключом, к входу блока вычитания частотподключен выход преобразователя напряжешьв частоту и выход генератора тактовой часто.ты, выход блока вычитания частот подключенк входу ключа, к второму входу которогоподключен выход триггера управления ключом,выход ключа...

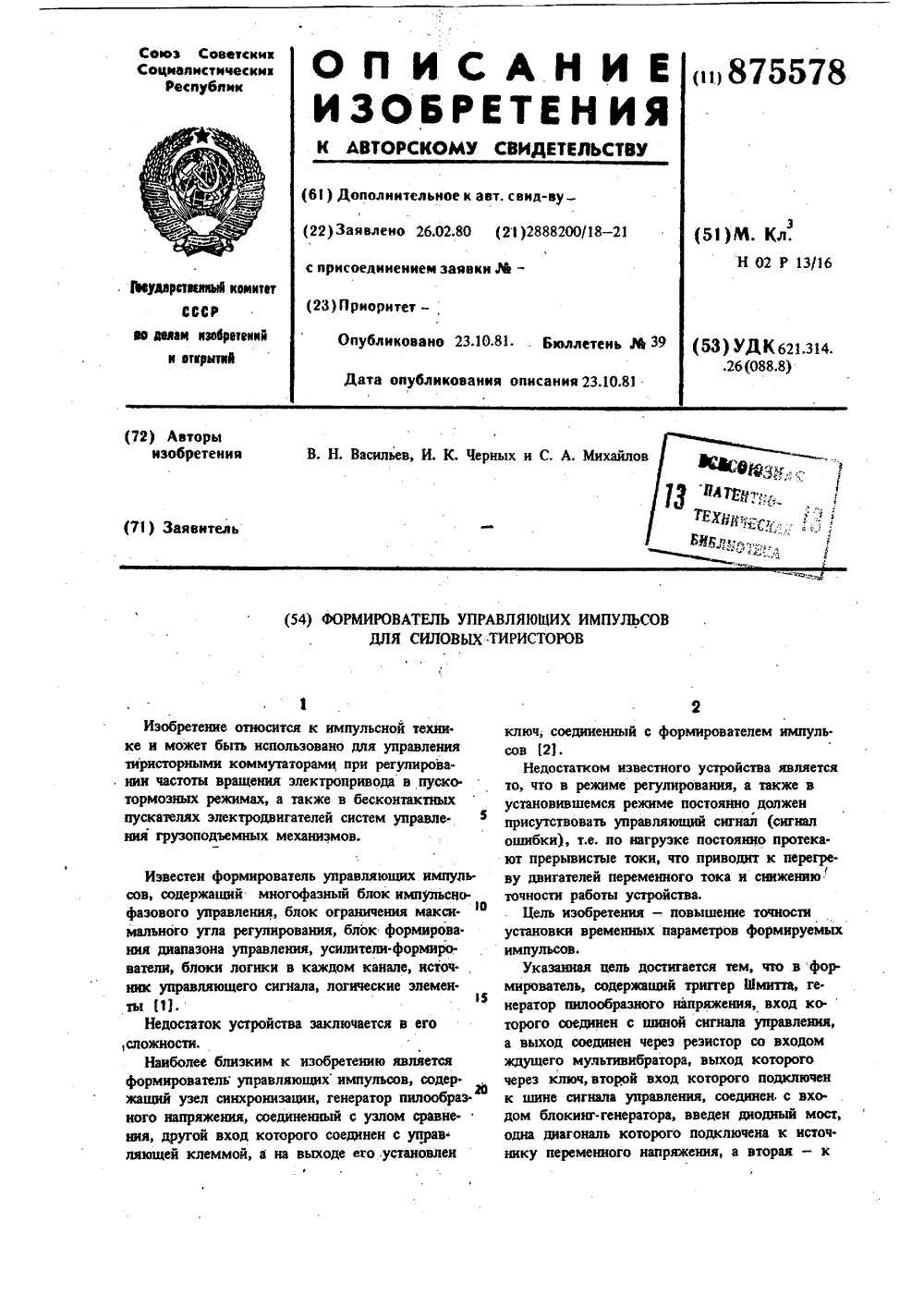

Номер патента: 875578

Опубликовано: 23.10.1981

Авторы: Васильев, Михайлов, Черных

МПК: H02P 13/16

Метки: импульсов, силовых, тиристоров, управляющих, формирователь

...с входоминвертора 3 (микросхема с открытым коллектором),соединенного с входом ждущего мультивибратора 4, выход которого соединен с ключом 5. Узел сравнения образуется на входеждущего мультивибратора 4 и конденсатора 6,вторая обкладка которого соединена с корпусом.Шина 7 сигнала управления, с которой снимается разрешение на включение устройства, соединена с ключом 5 и входом генератора 8пилообразного напряжения, который содержит,например, инвертор 9, на выходе которого установлен диод 10 и шунтирующий его регулируемый резистор 11, точка соединения которых через конденсатор 12 соединена с общей шиной, а также с входом. регулятораэлемента задержки, состоящего из резистора13, соединенного с базой транзистора 514, эмиттер которого соединен...
