H02P 13/16 — H02P 13/16

Номер патента: 877774

Опубликовано: 30.10.1981

Авторы: Кисленко, Михайлов, Рогоза, Холоденко

МПК: H02P 13/16

Метки: переключения, ступеней

...ступени регулирования, а еедатчик 22 включает дополнительныйключ 19, который и обеспечивает поддержание на вторых входах пороговыхэлементов 4 - б вышеуказанных величин опорного напряжения.Далее предположим, что в системевозникло возмущение, которое повлеклоза собой, изменение величины регулируемого параметра, например напряжения , на выходе трансформатора,Пусть при этом возмущении напряжение на выходе измерительного элемента 1 стало 11 В. Тогда срабатывает пороговый элемент б третьейступени регулирования и напряжение сего выхода поступает на вход схемИ 1 Ри НЕ 14.45,При этом схемы И 10 и И 11 заблокированы сигналами с выходов схемНЕ 13 и 14. Управляющие импульсыФормирователя 27 через схему И 12включают силовой ключ 17, а...

Номер патента: 877775

Опубликовано: 30.10.1981

Авторы: Фридман, Чепкунов

МПК: H02P 13/16

Метки: вентильным, преобразователем, частоты

...производится на триггере 2, на каж" дый вход которого с выхода блока 1 выделения управляющих импульсов подаются управляющие импульсы менее 8 и более 9 нагруженных вентильных групп. На выходе триггера 2 в течение указанных промежутков времени формируют селекторные импульсы 10.1 В момент времени, обуславливающий необходимость реверсирования тока преобразователя с уравнительным ,реактором, посредством формирования сигнала 3 выключения формируют сигнал 7 выключения . В случае, если момент формирования сигнала 7 выключения находится внутри указанного промежутка времени, обозначенного одним из селекторных импульсов 10 (момент времени 1), то он через схему И 4 и триггер 5 без задержки Попадает на вентильный преобразо 45 50 55 60 65...

Номер патента: 877776

Опубликовано: 30.10.1981

Авторы: Волков, Головко, Мересков

МПК: H02P 13/16

Метки: источником, питания

...количеству элементов 10) черезэлемент ИЛИ 10 поступают на вход срав нивающего узла 9 (фиг. 2,в) , на двадругих его входа поступают в противоФазе (прямой и инверсный выход триггераф 8) импульсные сигналы периодапилообразного напряжения (фиг. 2,6).Сигналы периода пилообразного напряжения Формируются счетным триггером8 из сигнала с прямого триггерноговыхода генератора пилообразного на"пряжения.50В сравнивающем узле происходитсравнение по длительности периодапилообразного напряжения при единичном состоянии триггера 8 с длительностью импульсных сигналов Ов,(фиг. 2,б, в) и с датчика перегрузок (фиг. 2,б, в). Таким образом,состоянии триггера 8 - с сигналами0,и с датчика перегрузок.(аналогично фиг. 2, б, в). Таким образом,в сравнивающем...

Номер патента: 877777

Опубликовано: 30.10.1981

Авторы: Кусакин, Мочалов, Плотников

МПК: H02P 13/16

Метки: тиристорами

...но входной обмотке импульсного трансФорматора 10, предохраняет от пере заряда конденсатора, диод 14, подключенный последовательно.с выход" ной обмоткой импульсного трансформато ра 10, предохраняет от появления управляющего импульса обратной по- Щ лярнсти; резистор 15, подключенный к выходу порогового элемента , и резистор 16, подключенный между выходом порогового элемента и управляющим электродом тиристора 9, служат для токоограничения. Резистор 17 служит для температурной стабилиза" ции порогового элемента 7.При подключении устройства к трех, . Фазной сети на выходе трансформатора 1 синусоидальное напряжение цериодически подзаряжаетконденсатор 2 через диод 3 до максимального напряжения. После заряда конденсатора 2 до наибольшего...

Номер патента: 877778

Опубликовано: 30.10.1981

Авторы: Елисеев, Самсонов, Филиппов

МПК: H02P 13/16

Метки: тиристорами

...сетевое напряжение фиг. 2,О ) поступает на вход преобразователя 9, с выхода которого пода-ются на управляющий вход преобразователя 1 "напряжение-частотаф сигналы косинусоидальной формы (фиг. 2 Д), В результате на выходе преобразователя 1 фнапряжение-частота" Формируются пачки импульсов с интерваламиг пропорциональными созе, а длительность каждой пачки примерно равна полупериоду сетевого напряжения (фиг. 2,8). Число импульсов в каждой пачке должно соответствовать числу ступеней регулирования, В счетчике 2 40 после каждого обнуляющего сигнала синхронизатора 10 в момент прохождения сетевого напряжения через нуль (фиг. 2,6) начинается отсчет импуль" сов, значение которого в виде цифро вой величины непрерывно поступает в блок 3 сравнения....

Номер патента: 879730

Опубликовано: 07.11.1981

Авторы: Гольденталь, Дикштейн, Латышко, Орлов

МПК: H02P 13/16

Метки: вентилей, емкостной, коммутации, преобразователя, трехфазного

...8 - 11 - коммутирующие вентили; 12, 13 - полуобмотки;14 - вентиль третьей фазы; 15 - 22- дополнительные коммутирующие вентили.На предварительном этапе коммутации выключают вентиль 5, для чего подключают к нему предварительно заряженный конденсатор 7 с помощью вентижй 8 и 9, 10 Выпрямленный ток из цепи вентиля 5 под действием небольшого по величине напряжения предварительного заряда (см. фиг. 1), обеспечивающего коммутацию тока в безинпуктивной цепи, переводится в цепь кон денсатора 7 и вентилей 8, 9.На основном этапе коммутации осуществляется одновременно в двух контурах коммутации, первый из которых состоит иэ конденсатора 7, вентиля 8, полуобмоток 1, 3 0 и вентиля 10, а второй - из конденсатора 7, вентиля 11, полуобмоток 4, 2 и...

Номер патента: 879731

Опубликовано: 07.11.1981

Авторы: Александров, Анисимов, Бирюков, Козырев, Ладыгин, Хуторецкий

МПК: H02P 13/16

Метки: мостовым, преобразователем, тиристорным, трехфазным

...линиями) проверяют два условияфизической воэможности подключения каждогоиз напряжений:а) наличие кепровоняшего состояния соответствуккцих ему вентилей;б) положкгелькость капряжеций ка этих вентилях в соответствии с неравенствомз)п (ыт + чо) - е ) О, (1)где.е счктак 1 т положительной, если залаццыйток 1 ) О (работает первая группа вентилей), и е беруа с противоположным знаком,когда 1 з ( О (работает зторгя группа).Иэ трех илк двух лкцейкых напряжений,уцовлетворяюшкх условиям а к б, в качестверабочего выбирают то, у которого вкутрыппервальный угол болыке. так как лрк этом достигаемый ток буде- меньше, а в случае необходимости от этого тока можно перейти к большему при подключении следующего по уменьшению внутрккнтервалького угла нккейного...

Номер патента: 881962

Опубликовано: 15.11.1981

Авторы: Большаков, Голубев, Грудкин, Куликов, Пэдуре

МПК: H02P 13/16

Метки: выходной, мощности, регулятора, стабилизации, тиристорного

...Средняя мощность на выходе тирис.торного регулятора, работающего на активнуюнагрузку равна сгде К,= -11 мВ град в (3) значение 15 и К(1+ со 5 с,) Подставим о1 о, - К 13 ь л Оц 6 м У Тогла среднее напряжение на выходе ЮИМ ро нелинейно связано с мощностью Каср (л, п ) Т: К(1+со .),Из (1) следует, что среднее значение мощ ности пропорционально произведению среднего значения тока тиристорного регулятора(или нагрузки) на функцию угла с В.1 где Кр А с.-схема, с вить стаб эпюрь 1 н или- пряорои можно осущости; на фиг,мощью котзацию мощижений.Блок-схлятор, даинтегрируюпуль сныйления. обретения м выходной мощности, работающего на акно которому измеря.ка и длительность импособ стабилизаци иристорного регулятор ивную нагрузку, согл ют...

Номер патента: 881963

Опубликовано: 15.11.1981

Авторы: Дьяков, Крикунчик, Тихомиров

МПК: H02P 13/16

Метки: преобразователем, тиристорным, частоты

...2 счетчик 3; задающий генератор 4,усилитель 5 мощности.На вход формирователя 1 подается трехфазное напряжение сети, питающего преобразователь. Выход 1 включен на вход распредели-тельного блока 2 и на счетный входСчетчика3, на установочный вход которого подается 1 озадаваемый счет уставки Сост . Выход счет.чика 3 включен на один из входов задающего генератора 4, на другой вход которогопоступает сигналазадающий частоту, и,тем самым, выходного напряжения тиристор.ного преобразователя частоты. Выход задающе.го генератора включен на другой вход распределительного блока 2 и на вход разрешениясчета счетчика 3. Выход распределительногоблока 2 включен на вход усилителя мощности 5, выход которого подключается к управляюшим...

Номер патента: 881964

Опубликовано: 15.11.1981

Авторы: Гривко, Пилецкий, Садовой

МПК: H02P 13/16

Метки: двух, инверсного, нагрузках

...образом, недостатком основного способа инверсного регулирования напряжения на двух нагрузках является отсутствие возможности получения на нагрузках начального напряжения, превышающего половину величины максимального значения напряжения источника питания, т.е, узкий диапазон изменения начального напряжения на нагрузках. Это ограничивает область практического применения основного способа. Цель изобретения - расширение диапазона изменения начального значения напряжения на нагрузках (вплоть до величины максимально. го напряжения источника питания).Указанная цель достигается тем, что одновременно увеличивают в течение периода час.45 тоты переключения время подключенного состояния каждой из нагрузок, при этом суммарное время...

Номер патента: 884068

Опубликовано: 23.11.1981

Авторы: Назаров, Рутштейн, Свердлов, Хоменко

МПК: H02P 13/16

Метки: параллельными, преобразователями, статическими

...фазового регулирования соедчнен40с выходами усилителей-Формирователей5 и 6. В обратном порядке соединенывыходы второго блока Фазового регулирования 3 с входами усилителей-формирователей 4 и 6, 5 и 7. В свою очередь выходы усилителей-формирователейсоединены с входами соответствующихим статических преобразователей 8-11.Устройство работает следующим образом, 5 ОНапример, в положительный полупериод питающего напряжения сигнал управления с выхода блока управления 1поступает на входы блоков фазового.регулирования 2 и 3, которые выраба- ьтывают сигналы, соответствующие выходным характеристикам преобразователей11 (О) и Ст= 1 03) + Ч, гДе 4,(.оС - углы регулирования напряжения; Я - угол сдвига выходных харак-.теристик фазорегуляторов; 0 -...

Номер патента: 884069

Опубликовано: 23.11.1981

Автор: Липатов

МПК: H02P 13/16

Метки: вентилем, электронно-лучевым

...напряжения, конденсатор 16 - до положительного напряжения.,Причем значения этих напряженийпревышают напряжения соответствующихисточников 12 и 7. Для отпирания элеко тронно-лучевого вентиля 1 подаютсяимпульсы на управляющие электродытиристоров 3 и 17. Напряжение конденсатора 16 ускоренно перезаряжает паразитную входную емкость вентиля и он25 форсированно отпирается. Так как величина тока через вентиль определяется величиной напряжения на управляющем электроде, то всплеск управляющего напряжения обеспечивает в своюочередь всплеск айодного тока вентиля,что приводит к обострению переднегофронта напряжения на нагрузке в случае ее емкостного характера. Послеразряда конденсатора 16 до напряженияисточника 7 тиристор 17 запирается,35 ъдиод 5...

Номер патента: 884070

Опубликовано: 23.11.1981

Автор: Глебов

МПК: H02P 13/16

Метки: двухтактным, инвертором

...двухтактным инвертором состоит в следующем, 15При начальном подключении к источнику питания на выходах первичной обмотки трансформатора 3 устанавливается потенциал, равный напряжению питания, Этот потенциал вьппе порога проводимости элементов 13 и 14, и поэтому коммутирующие диоды 17 и 18 будут находиться в состоянии отсечки и током резисторов 15 и 16 шунтирующие управляемые ключи 11 и 12 буд 1 т пере ведены в состояние высокой проводимости, Поэтому сигналы с выхода коммутатора 20 не поступают на управляющие электроды управляемых силовых ключей 7 и 8, и последние будут находиться в запертом выключенном) состоянии независимо от комбинации сигналов на выходах коммутатора 20. Такое состояние инвертора может сохраняться неограниченно...

Номер патента: 884071

Опубликовано: 23.11.1981

Авторы: Корнеев, Чопенко

МПК: H02P 13/16

Метки: фазосдвигающее, цифровое

...чертеже представлена функциональная,схема цифрового Фазосдвигающего устройства.Цифровое Фазосдвигающее устройствосодержит блок управления 1, генератортактовых импульсов 2, преобразовательзф-напряжение - частота 3, ключевую схему генератора тактовых импульсов 4,ключевую схему преобразователя напряжение " частота 5, схему несовпадения6, реверсивный счетчик 7, Формирователь прямоугольного импульса 8,При поступлении на вход 9 блокауправления 1 импульса 4, подлежащегозадержке, открываются ключевая схемагенератора тактовых импульсов 2 и клю- з 0чевая схема преобразователя напряжение - частота 3; импульсы от генератора тактовых:импульсов 2 частотойРгтрк и импульсы с выхода преобразователя напряжение - частота 3 начинают35поступать на...

Номер патента: 884072

Опубликовано: 23.11.1981

Авторы: Джус, Красник

МПК: H02P 13/16

Метки: выпрямителем, нагрузку, тиристором, шунтирующим

...тиристора,На чертеже представлена функциональная схема устройства,Устройство содержит сельсин 1,трансформатор 2, формирователи 3 импульсов, диодные мосты 4 и 5, резистор6, токовое реле 7 с нормально замкнутыми контактами 8 и.нормально разомкнутыми контактами 9, выпрямитель 10с шунтирующим нагрузку тиристором 11,Устройство работает следующим образом.Переменное напряжение, фаза которого по отношению к напряжению сетиможет меняться путем поворота роторасельсина 1 на определенный угол, подается через трансформатор 2 на формирователи 3 импульсов, При этом первичные обмотки трансформатора 2 соединены между собой через диодный мост 4 иконтакты 8. Формирователи 3 подают натиристоры выпрямителя 10 управляющиеимпульсы, Изменяя фазу этих...

Номер патента: 884073

Опубликовано: 23.11.1981

Автор: Джус

МПК: H02P 13/16

Метки: вентилях, полностью, преобразователем, управляемых

...инвертором (или выямителем) на управляемых ве884073 Формула изобретения Филиал ППП "11 атент", ,Ужгород,ул.Проектиа лем включен датчик тока 8-13. В цепипостоянного тока установлен датчик то-.ка 14. Все датчики тока подключены квходу блока управления 15, которыйсвоими выходами подключен к управляющим электродам вентилей 2-7. Со стороны переменного тока преобразовательподключен к трансформатору 16,Блок управления 15 формирует сигналы управления вентилями 2-7. Венти оли 2-7 включаются в определенной последовательности и преобразуют энергию постоянного тока в переменный. Вэтом случае он работает в инверторномрежиме, потребляя энергию от источника 1. Если преобразуется энергия переменного тока в постоянный, то преобразователь работает в...

Номер патента: 886184

Опубликовано: 30.11.1981

Авторы: Баталин, Кащеева, Кузьменко, Семенов

МПК: H02P 13/16

Метки: преобразователем, фазового

...6 управляющего напряжейия, блок 7 дел.ния, блок 8 умножения, источник 9 опорного стабилизированного напряжения.Устройство работает следующим обра зэом,Синхронизирующее напряжение О, преобразованное в генераторе 1 в напряжениепилообразной формы, паралл лько поцается нв первый вход сумматора 2 и на вход щпикового детектора 5, с выхода которогопостоянное напряжение Ом, равное ампдитупе пилообразного напряжения, поступает на первый вход блока 8 умножения. На второй вход этого блока подает- Ися напряжением/Оот блока 7 целения,на один вход которого поступает напряжение управления О, а на другой - напряжение Ум от источника 9 опорногостабилизированного напряжения. Напряжение - . Ом с выхода блока 8 умножеОмония подается на второй вход...

Номер патента: 886185

Опубликовано: 30.11.1981

Авторы: Андриянчик, Михеев, Раткевич

МПК: H02P 13/16

Метки: вентильным, одноканального, преобразователем, синхронного

...напряжению управжния, соответствующему моменту открывания вентиля в середине эо ны анодного напряжения, внутри которой5 распределение импульсов не зависит от логйческого сигнала, вырабатываемого этим элементом. На прямых выходах фор-. мирователя 5 логических сигналов анод- ного напряжения сигнал фазы равен "еди онице, если линейное напряжение )между этой фазой и поедыцущей больще нуля, и равен "нулю" в противном случае. Прямые и инверсные выходы элемента 4, формирователя Й и выход элемента 315 подключены ко входам распределителя 6 импульсов, выполненного на логических элементах И 7 и ИЛИ 8 по комбинационной схеме.При работе устройства распределение импульсов управжния, поступающих с элемента задержки 3, осуществляется в функции...

Номер патента: 886186

Опубликовано: 30.11.1981

Авторы: Барегамян, Мустафа

МПК: H02P 13/16

Метки: модуляцией, преобразователем, широтно-импульсной

...со знаком плюс или ми 86186нус. Вторую последовательность образуют моменты 1 Э эануления, при которых коммутатор устанавливают в состояние, когда,его выходное напряжение тождествен но равно нулю. Моменты эануления явиются управляемыми. В предлагаемом способе эти моменты определяют следующим образом. О По измеренным знач ниям и рем нных состояний фильтра, нагрузки, производной тока нагрузки, по известным значениям напряжения задания его производной непрерывно вычисляют прогнозируемое значение рассогласования выходного напряжения на некоторое время вперед. Прогноз вычисляют в цредположении, что напряжение коммутатора эануляется в текущий момент времени 1 (от- . 20счет ведут от моментов первой последовательности переключений), и в...

Номер патента: 886187

Опубликовано: 30.11.1981

Авторы: Лебедев, Никулкин, Пшеничников

МПК: H02P 13/16

Метки: высоковольтным, постоянного, преобразователем

...импульсный886187 формулаизобретения Составитель С. ЛуТехред А. БойкасТираж 733Государственного комитедела м изобретений и откосква, Ж - 35, РаушсканПатент, г. Ужгород, ул аповКорректор Г.(гарПодписноета СССРытнйаб., д. 4/5Проектная,Редактор И.МихееваЗаказ 055 уб/75ВНИИПпо3 Гу 35, МФилиал ПГ 1 трансформатор 3 и ключ 4, схемы 5 управления, нагрузки 6, соединенной параллельно выхолной обмоткетрансформатора 3. Г 1 ри этом импульсный трансформатор 3 представляет собой эквивалентную схему, состоящую из индуктивности. 8 рассеяния, индуктивности 9 намагничивания и собственной емкости 10.Способ осуществляется следующим образом.уНа ключ 4 подается импульс управления, приводящий ключ в открытое состояние. В момент включения ключа 4 через...

Номер патента: 888327

Опубликовано: 07.12.1981

Автор: Момджян

МПК: H02P 13/16

Метки: модулятор, широтно-импульсный

....выводом 10 устройства, а остальные два выхода узлаУ правления 5 связаны соответственнос входами управления регистр-счетчика 4 и регистра 11. Выход дешифратора3 через формирователь длительности 7связан с выходным выводом 9 устроист ва.Устройство работает следующим образом.При подаче выходных импульсов заи дающего генератора 1 на тактовыи вход двоичного счетчика 2 на разрядных выходах последне го поя вляют ся импул ь сы, причем частота повторения импульсов на выходе данного разряда в два раза больше частоты импульсов на выходе последующего разряда. Выходные им 4пульсы от средних щ разрядов двоичного счетчика 2 подаются на разряды одного из входов дешифратора 3. В соответствии с состоянием регистр-счетчика 4, выходные импульсы которого...

Номер патента: 888328

Опубликовано: 07.12.1981

Авторы: Дмитриев, Игнатченко, Коровкин, Пискарев

МПК: H02P 13/16

Метки: модуляции, широтно-импульсной

...от сети.На диаграммах показаны напряжение.18 на нагрузке 17, импульсы 19 на замыкание ключа 13; импульсы 20 замкнутого состояния ключа 13; импульсы 21на замыкание ключа 14; импульсы 22 55замкнутого состояния клюца 14,При регулировании выходного напряжения 18 выпрямителя в диапазонеО-О, подают импульсы управпения, например на замыкание ключа 13, при разомкнутом ключе 14. При этом на интервале 1 -1 через клюц 13 и диод15 к нагрузке 17 прикладывается импульсс выходного напряжения от первойвыпрямительной секции. 45 В момент г подают импульс управления на размыкание ключа 13На интервале й-й при разомкнутых ключах 13, 14 напряжение на нагрузке 17 равно нулю,В момент с, подают импульс 21 управления на замыкание ключа 14 при разомкнутом, ключе...

Номер патента: 888329

Опубликовано: 07.12.1981

Авторы: Шварц, Шевцов

МПК: H02P 13/16

Метки: преобразователем

...па абуправления преобраит усилитель сигна"2, выполненный на разности проводи" по схеме с общейторых подключены зисторы 5 и 6 к исапряжения 7 и дат"888329благодаря чему уменьшается влияниепараметров транзисторов 3 и ч на работу устройства. Формула изобретения чику регулируемого параметра 8, а коллекторы один непосредственно, а другой через источник питания 9 подключены к конденсатору 10, включенномуна входе блока управления 11 тиристорами преобразователя 1,Устройство работает следующим образом.Если ток резистора 5 превышает токрезистора 6, то конденсатор его заряжается током 3, равным их разности,и напряжение на конденсаторе 10 растет. Это приводит к сдвигу импульсовуправления тиристорами, выработаннымблоком управления 11 и...

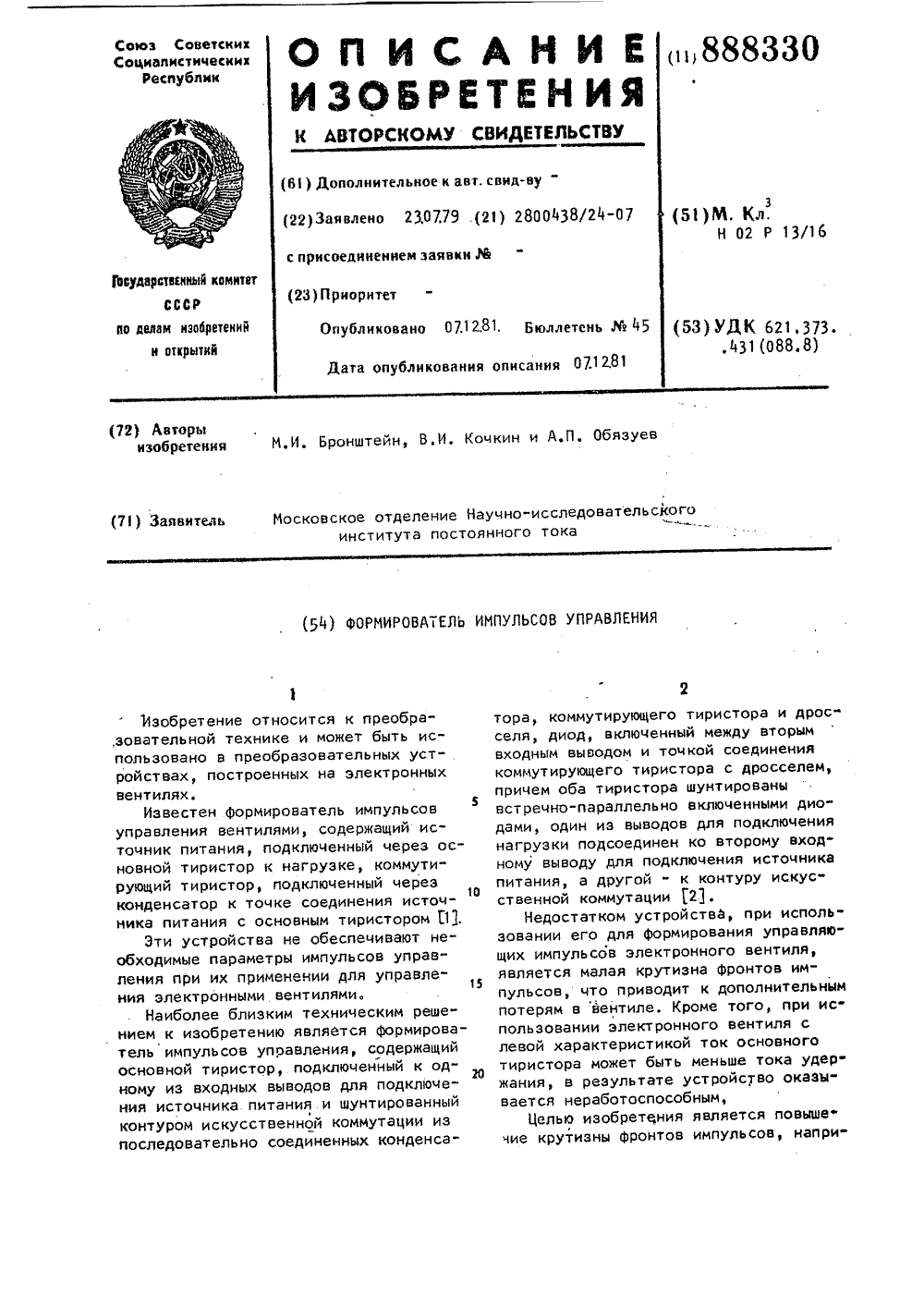

Номер патента: 888330

Опубликовано: 07.12.1981

Авторы: Бронштейн, Кочкин, Обязуев

МПК: H02P 13/16

Метки: импульсов, формирователь

...основнойтиристор 1, коммутирующий тиристор 2,дополнительный тиристор 3, диоды ч35 6, коммутирующий конденсатор 7,дроссель 8, датчик тока 9 электронный вентиль 10, резисторы 11, 12,Формирователь работает следующимобразом,Элементы 1, 2, 35 6 7, 8Формируют импульсы отрицательного на-пряжения, поступающие на сетку электронного вентиля 10. Для нормальногоФункционирования необходимо, цтобыток тиристора 1 в импульсе был выше4его тока удержания а так как сопротивление цепи сетка-катод вентилявелико при использовании вентиля слевой характеристикой, то параллельно этой цепи включен резистор 11, величина которого выбирается из условиясоздания тока удержания с необходимымзапасом. В момент окончания коммутации тиристора 1 (после его...

Номер патента: 888331

Опубликовано: 07.12.1981

Авторы: Баракин, Горбатенков, Грабовецкий

МПК: H02P 13/16

Метки: вентильным, преобразователем, реверсивным, фазового

...(фиг, 2 б), которые запускают генератор 2 пилообразного напряжения,На вход органа сравнения 5 поступаютсигналы с выхода генератора 2 пилообразного напряжения (фиг. 2 в), генератора 15 прямоугольных импульсов(фиг, 2 г), источника смещения 1 и источника 17 управляющего сигнала. Сумма входных сигналов на органе сравнения 5 представлена на фиг. 2 д. Напряжение Ом в данном случае выбранотаким образом, чтобь 1 при нулевомсигнале управления углы отпираниявентилей составляли 90 эл, град. Вмомент равенства управляющего сигнала,О сумме сигналов источника смеще"х,ния 1, генератора 2 и генератора 15орган сравнения изменяет свое состояние, в результате чего формирователь Б9 формирует управляющий импульс(фиг, 2 е), временное положение которого...

Номер патента: 888332

Опубликовано: 07.12.1981

Автор: Волович

МПК: H02P 13/16

Метки: выпрямителем, одноканальное

...а диод 6 открыт, так чтонапряжение на инвертирующем входе опе"рационного усилителя близко к нулю,В то же время при положительном на"пряжении на выходе интегратора 3 О,.напряжение на неинвертирующем входеусилителя одновибратора 5 определя"ется также соотношением сопротивленийделителя в цепи положительной обрат"ной связи усилителя и положительно,так что одновибратор 5 находится вустойчивом ждущем режиме, Интегратор 3 интегрирует разность эталонного,напряжения Оэ и выходного напряжения выпрямителя 1, причем выходноенапряжение интегратора снацала увели"чивается, а затем уменьшается (фиг.2),Когда выходное напряжение интегра"тора достигает величины порога запуска одновибратора 5 О Ор,выходное напряжение одновйбратора 5 Оов...

Номер патента: 892645

Опубликовано: 23.12.1981

Авторы: Нежданов, Цкловер, Юхнин

МПК: H02P 13/16

Метки: преобразователем, тиристорным, частоты

...напряжению образователя частоты , сравнйвается с эталонным напряжением еО задающего генератора 31 на одном иэ нуль-органов 13 - 18, принадлежа. щих соответствующим Фазам входного напряжения. Ток в цепи опорного напряжения каждого нуль-орагана огра ничивается резистором с включенным параллельно ему конденсатором для получения опережанхцего сдвига относительно входного напряжения преобразователя частоты, Импульс, снимаемый с нуль-органа, поступает на управляющие электроды тиристоров 7 12 и включает. их , в результате чего ток проходит через первичную обмотку одного из импульсных трансФорматоров 19 - 24 и на силовой тиристор, с которым связан данный импульсный трансформатор, подается импульс управления. Одновременно на выходе...

Номер патента: 892646

Опубликовано: 23.12.1981

Авторы: Нежданов, Юхнин

МПК: H02P 13/16

Метки: непосредственным, преобразователем, тиристорным, частоты

...преобразователя включена цепочка из последовательно включенных дросселя 6 и первичной обмотки импульсного трансформатора 7, вторичные обмоткикоторого подключены к цепям управления тиристоров 8-11 дополнительногомаломощного инвертора 12, 1:оммутирующий конденсатор 13 инвертора включенпоследовательно с дросселем 14 междувыходом источника 5 эталонного напряжения и входом блока 4 формированияимпульсов управления. Устройство работает следующим образом.Выходное напряжение преобразователя формируется в соответствии с управляющим напряжением, равным сумме напряжений источника 5 эталонного сиг. нала 5 и напряжения на коммутирующемконденсаторе 13 инвертора 12. Приэтом, в случае отсутствия в выходномнапря нении преобразователя постоянной...

Номер патента: 892647

Опубликовано: 23.12.1981

Авторы: Глебов, Новиков

МПК: H02P 13/16

Метки: регулятором

...вляющие напряжения отрицател ь нойобратной связи.В схему устройства входят ячейки1 - Й регулятора, логицеские элементы 2 - Й соответствующих ячеек регулятора, компараторы 3 - Й соответствующих ячеек регулятора, нагрузка 4,делитель 5 выходного напряжения, компараторы 6 и 7 верхнего и нижнего граничных уровней соответственно, уси- илитель,8 рассогласования,Устройство работает следующим образом. 4Выходное напряжение через делитель 5 поступает на инвертирующий вход операционного усилителя 8 рассогласования, который сравнивает его с опорным напряжением О 0 р и формирует управляющее напряжение отрицательной обратной связи О, пропорциональное усредненной усиленной разности последних. Управляющее напряжение ООСггвоздеиствует на систему...

Номер патента: 892648

Опубликовано: 23.12.1981

Автор: Гуревич

МПК: H02P 13/16

Метки: высоковольтного, переключателя, тиристорами

...расположенные в 15 зоне магнитного влияния обмотки 2 возбуждения. Последовательно с кажным герконом включены резисторы 8-11 между управляющими электродами тиристоров 12. Блок 13 управления содержит орган го 14 контроля напряжения, источник 15 изменяющегося напряжения и избиратель-. ные контакты 16-18Устройство работает. следующим образом.При разомкнутом контакте 17 напряжение на обмотку 2 возбуждения не поступает и герконы 4-7 разомкнуты, а тиристоры 12 заперты. Данная ступень отключена, Орган 14 контроля напряжения постоянно следит за уровнем напряжения на нагрузке и в соответствии с этим изменяет напряжение на выходеисточника 15.При поступлении команды на включение данной ступени замыкается контакт 17 и к обмотке 2 возбуждения при-...
