H02P 13/16 — H02P 13/16

Номер патента: 1096747

Опубликовано: 07.06.1984

Авторы: Агафонов, Иодо, Михеев

МПК: H02P 13/16

Метки: вентильным, многофазным, преобразователем

...сигналы отсутствуют, на выходе элемента ИЛИ-НЕ 20 имеется сигнал "1", ключ 23 сброса замкнут и на выходе интегратора 22 сигнал отсутствует. При этом напряжение на втором входе компаратора превышает напряжение на первом входе и на выходе компаратора 24 имеется сигнал "1", который поступает на вторые входы элементов И 8 - 13.45 При поступлении с выхода блока1 фазового смещения, например спервого выхода, узкого импульса навход элемента ИЛИ 2 на выходе эле- мента ИЛИ 2 появляется сигнал "1",который поступает на первый входэлемента И 8, ка втором входе которого имеется сигнал "1" с выхода формирователя 21 длительности импульсов.На выходе элемента И 8 появляетсясигнал "1", который поступает на 10вход усилителя 14, усиливается ипередается на...

Номер патента: 1096748

Опубликовано: 07.06.1984

Авторы: Калуженский, Левинзон, Тимченко

МПК: H02P 13/16

Метки: преобразователем

...с приоритетом от последнего элемента совпадения к первому, третий вход каждого трехвходового элемента совпадения предназначен для соединения с выходом индикации работы высокоточного генератора, подключенного к последующему элементу совпадения, выход первого элемента совпадения соединен с прямым счетным входом первого счетчика,На фиг.1 и 2 представлены схемы устройства для управления преобразователем по п.п. 1 и 2 формулы соответственно; на фиг.3 - диаграммы его работы. Устройство для управления преобразователем содержит генератор 1, выход которого через первый делитель 2 частоты, блок 3 коммутации частоты и блок 4 управления поступает на усилитель 5 мощности,с выходного трансформатора которого снимаются необходимые выходные...

Номер патента: 1099376

Опубликовано: 23.06.1984

Авторы: Астафьев, Волошин, Родькин, Соловьев, Филипп, Щука

МПК: H02P 13/16

Метки: двухмостовым, преобразователем

...ныход трансформатора черезфильтр, усилитель-ограничивательи выпрямитель соединен с первым 60входом элемента И, второй вход которого подключен к выходу КЯ-триггера, выход элемента И через форми"рователь сигнала сброса соединен с к-входом ЙЯ-триггера и через 65 формирователь импульсов управленияс входом второго распределителя, а Я-вход КЯ-триггера подключен к ныходу источникауправляющих импульсов.На фиг. 1 изображена блок-схема устройства, .демпфирующего собственные коммутационные колебания; нафиг. 2 - временные диаграммы, пояснякщие принцип его действия.Блок-схема содержит двухмостовойпреобразователь с мостами 1 и 2,вентилей, соединенных с сетью черезпреобразовательные трансформаторы 3и 4. Цепь формирования...

Номер патента: 1100708

Опубликовано: 30.06.1984

Авторы: Грузов, Завьялов, Левашова, Ощепков

МПК: H02P 13/16

Метки: импульсно, исправности, преобразователей, систем, фазового

...соединены с первой группой входов блока управления, второй селектор-мультиплексор информационными входами соединен с третьей группой входов блока 5 управления, а выходом - с третьей группой выходов блока управления.Кроме того, второй вход третьего триггера соединен с четвертым входом блока управления, а выходы третьего зО триггера и оперативного запоминающего устройства через вторую группу выходов блока управления - с блоком индикации.35Устройство работает следующим образом.На входы блока 1 управления поступают контролируемые импульсы, которые через пороговый блок 2 поступают40 в блок 3 измерения параметроа импульсов, где измеряются длительность контролируемых импульсов или фазовый сдвиг, а цифровая оценка результатов...

Номер патента: 1102006

Опубликовано: 07.07.1984

Авторы: Бенедиктов, Задерей, Земляков, Кленчева, Рейнгольд

МПК: H02P 13/16

Метки: импульсно-фазового, преобразователем, тиристорным, трехфазным

...ра 2, блока 3 усилителей мощности, основного 4 и дополнительного 5 узлов блокировки управляющих импульсов. Трансформатор-Фазовращатель имеет обмотки переменного тока -входную 6 и выходную 7, обмотки постоянного тока - управления 8 и смещения 9, Дискриминатор 2 содержит резистивный делитель 10 и два одинаковых компаратора - основной 11 и дополнительный 12. Дифференциальные входы 13 и 14 компараторов соединены между собой в противофазе и шунтированы резистивным делителем 10, подключенным к клеммам выходной обмотки 7 трансформатора-Фазовраща" теля 1. Выходы 15 и 16 компараторов подключены к блоку 3 усилителей мощности, Основной 4 и дополнительный 5 узлы блокировки импульсов под,ключены соответственно между стробирующими входами 1 и...

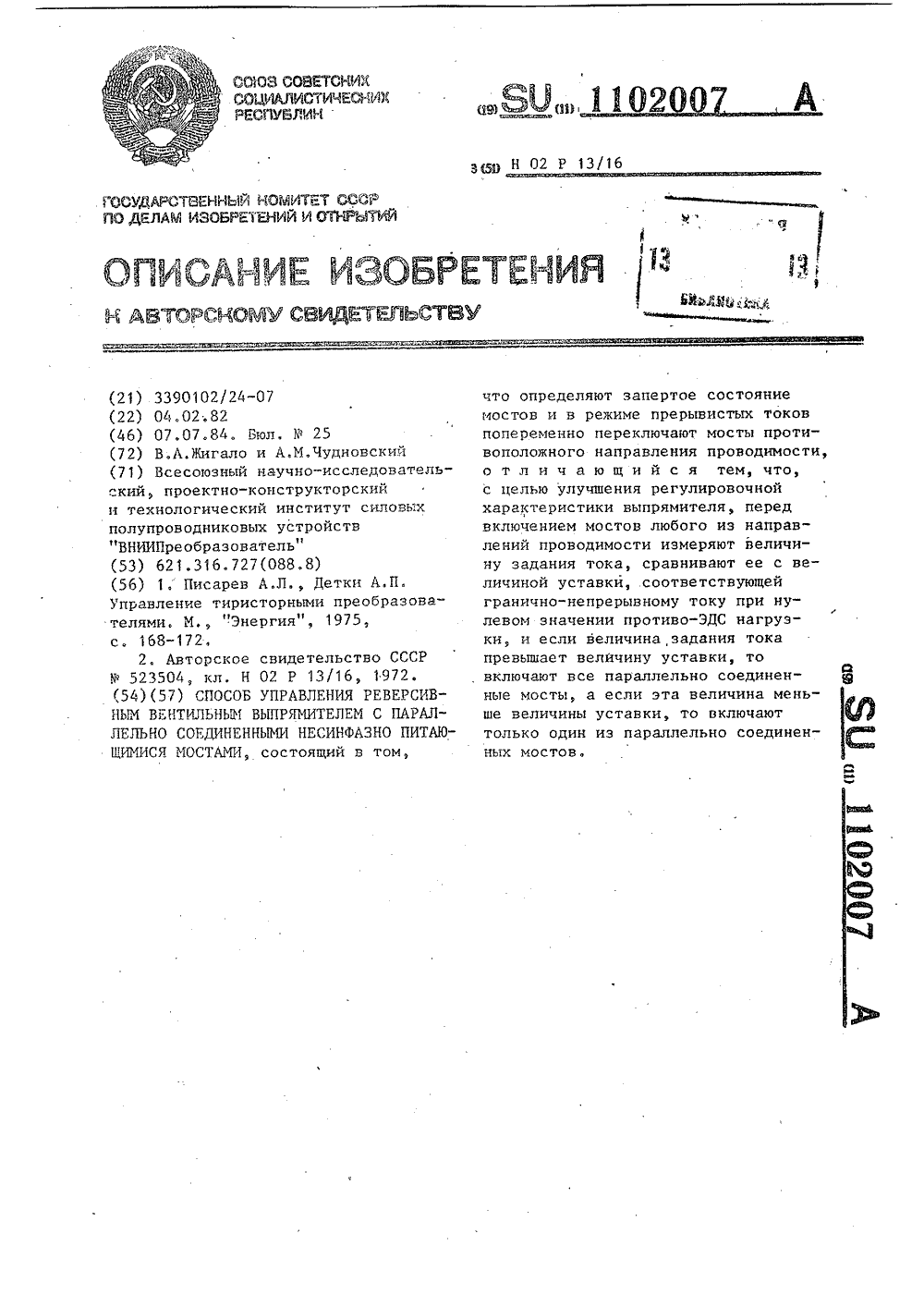

Номер патента: 1102007

Опубликовано: 07.07.1984

Авторы: Жигало, Чудновский

МПК: H02P 13/16

Метки: вентильным, выпрямителем, мостами, несинфазно, параллельно, питающимися, реверсивным, соединенными

...1102Устройство для реализации способауправления реверсивным вентильнымвыпрямителем 1 с параллельно соединенными несинфазно питающимися мостами 2 и 3 в группе "вперед", 4 и 5в группе "назад" (мосты условно изображены в виде двух последовательносоединенных тиристоров, каждый изкоторых обозначает анодную или катодную группу тиристоров) содержит дат 1 Очики 6 - 9 состояния вентилей катодной группы мостов соответственно 2-5и вентилей 10-13 анодной группы мостов соответственно 2-5.Выходы каждойпары датчиков 6 и 10, 7 и 10, 8 и 12,159 и 13 состояния вентилей соединеныс входами логических элементов ИЛИсоответственно 14, 15, 16 и 17. Выходы датчиков 6, 7, 10 и 11 состояния вентилей соединены с входамилогического элемента И 18, а...

Номер патента: 1102008

Опубликовано: 07.07.1984

Автор: Михеев

МПК: H02P 13/16

Метки: вентильным, многофазным, одноканального, преобразователем, синхронного, фазового

...выходами распределителя импульсов, первые входы элементов И соединены с выходом блока сравнения, второй вход первого элемента И соединен с инверсным выходом второго триггера, второй вход второго элемента И соединен с прямым выходом второго триггера, выход первого элемента И соединен с вторым инверсным динамическим входом первого триггера и первым входом второго инверсного динамического триггера, а выход второго элемента И соединен с входом распределителя импульсов.На фиг. 1 представлена функциональная схема устройства одноканального синхронного фазового управлениямногофазным вентильным преобразователем; на фиг, 2 - диаграммы, поясняющие работу устройства управления.Устройство .одноканального синхронного фазового управления многофазным...

Номер патента: 1102009

Опубликовано: 07.07.1984

Авторы: Борцов, Демина, Жданов, Марченов, Мачавариани, Морозов

МПК: H02P 13/16

Метки: инвертором, мостовым, транзисторным

...схема устройства; на фиг, 3 ъ - - временные диаграммы сигналов на выходах отдельных блоков (индексы при напряжениях на выходах функциональных блоков соответствуют цифровым позициям этих блоков на фиг. 1,2).Устройство содержит блок 1 (фиг. 1) формирования и временных интервалов равной длительности, блок 2 формирования временных интервалов переменной длительности, блоки 3 и 4 распределения временных интервалов переменной длительности по временным интервалам равной длительности, формирователь 5 низкочастотных импульсов управления, коммутаторы 6 и 7 и формирователи 8 и 9 высокочастотных импульсов управления, В состав устройства входят также вспомогательные усилители 10-12 мощности, обеспечивающие. помимо усиления, требуемую...

Номер патента: 1102010

Опубликовано: 07.07.1984

Авторы: Водовозов, Смирнов

МПК: H02P 13/16

Метки: импульсно-фазового, преобразователем, тиристорным

...к второму и третьему выходу блока 1 синхронизации,выход выпрямителя 2 через преобразователь напряжение - частота 4соединен с вторыми входами элементов И 5 и 6, первые входы которыхподключены соответствено к инверсному и прямому выходам триггера 3,выход первого элемента И 5 соединен с суммирующим входом счетчика 7выход второго элемента И 6 соединен с вычитающим входом счетчика 7,разрядные выходы счетчика 7 соединены с входами первого числа блока 8 сравнения, знаковый разрядпервого числа блока 8 сравнения под.ключен к прямому выходу триггера 3,вход второго числа блока 8 сравне11020ния соединен с источником сигнала задания М ., выход блока 8 сравнения соединен с информационным входом распределителя 9 импульсов, управляющий вход...

Номер патента: 1102011

Опубликовано: 07.07.1984

Авторы: Джус, Мальцев

МПК: H02P 13/16

Метки: вентилях, полностью, преобразователем, управляемых

...мостового преобразователя, Для анодной группы связи выполняются аналогично.Каждый блок управления состоитиз компаратора 13, КЯ-триггеров 14и 15, элементов И 16, ИЛИ 17, элемента 18 задержки.Преобразовательизвестным способом преобразует энергию постоянноготока в переменный, или наоборот. Дляуправления преобразователем первичные импульсы поступают с блока 11на блок 12. Преобразователь работаетв режиме естественной коммутации,т.е. в таком режиме, в котором выключение ранее проводившего ток вентиля происходит не за счет снятия импульса управления (принудительнаякоммутация), а за.счет вступленияв работу следующего по порядку рабо-ты вентиля. Для осуществления такогорежима электронный вентиль долженбыть превращен в...

Номер патента: 1103340

Опубликовано: 15.07.1984

Авторы: Козляев, Ловчиков

МПК: H02P 13/16

Метки: постоянного, регулятором

...база которого через усилитель постоянного тока подключена. к датчику выходного напряжения регулятора, снабжено до полнительным инвертором, диодом и резистором, включенным между транзистором и обкладкой конденсатора, причем последовательно соединенные дополнительный инвертор и диод включены между выходом генератора и входом инвертора.что напряжение на входе инвертора 6 достигнет уровня логического О, после чего следует этап восстановления схемы. 55 На фиг. 1 представлена структурнаясхема устройства; на фиг. 2 - временныедиаграммы в узловых точках устройства.Устройство для управления регуляторомпостоянного тока 1 содержит последовательно соединенные задающий генератор 2, одновибратор 3 и формирователь выходных импульсов 4,...

Номер патента: 1103341

Опубликовано: 15.07.1984

Авторы: Бидеев, Калюжный, Лабунцов, Обухов

МПК: H02P 13/16

Метки: преобразователем, тиристорным, токопараметрическим

...дополнительным входам распределителя, а четвертые - к выходу источника сигнала инвертирования, каждый выход, распределителя, предназначенный для управления четными тиристорами первого моста и нечетными тиристорами второго моста, соединен с выходом соответствующего элемента 4 ИЛИ, входы которого соединены с выходами элементов 2 И и вторых элементов 3 И и 4 И, а также со сторым входом распределителя, при этом первый вход каждого указанного элемента 3 И связан с соответствуюшим третьим входом распределителя, а второй и третий с первым и вторым входами вторых элементов 4 И, с первым и вторым входами элементов 2 И и с первыми входами распределителя, третий вход каждого указанного элемента 4 И соединен с соответствующим...

Номер патента: 1104636

Опубликовано: 23.07.1984

Авторы: Алексеев, Шичков

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...второйконденсатор и транзисторный усилительс трансформаторным выхс",ом, причем выход порогового элемента соединен свходом счетного триггера и первымивходами элементов И-НЕ, вторые входыкоторых соединены с прямым и инверснымвходами счетного триггера соответственно, в каждом формирователе импульсов управления выход элементаИ-НЕ соединен с одним выводом первого конденсатора и входом второго элемента НЕ, выход которого соединен стретьим входом элемента И-НЕ и черезтретий элемент НЕ и второй конденсатор - с входом транзисторного усилителя,На фиг,1 представлена схема устройства, на фиг.2 - временные диаграммы, поясняющие его работу.Устройство содержит генератор 1пилообразного напряжения, блок 2 формирования управляющего напряжения,...

Номер патента: 1104637

Опубликовано: 23.07.1984

Авторы: Баталин, Кузьменко, Петропавловский, Хайров, Чепоров

МПК: H02P 13/16

Метки: преобразователем, тиристорным, фазным

...углов фазового сдвига и ложному формированию управляющих импульсов, тем самым снижается надежность работыпреобразователя.Целью изобретения является повышение надежности.Поставленная цель достигается тем,что в устройстве для управления ш-; фазным тиристорным преобразователем 45 содержащем синхронизирующий трансформатор, усилитель управляющего сигнала и щ каналов управления, каждый из которых содержит фильтр, выход которого соединен с первым входом фазо сдвигающего блока, второй вход которого соединен с выходом усилителя управляющего сигнала, а выход через первыи нуль-орган и формирователь импульсов управления тиристорами - с 55 выводом для подключения к преобразователю, каждый канал управления снабжен ключом и вторым нуль-органом, при...

Номер патента: 1107247

Опубликовано: 07.08.1984

Авторы: Барский, Бахнов, Гинзбург, Каменецкая, Караев, Кривицкий

МПК: H02P 13/16

Метки: вентильным, многофазным, преобразователем

...фазосмещения соответствующих фаз, и блок усилителей-формирователей импульсов, в блок логики введены три элемента ИЛИ, причем вторые входы вторых трех элементов И-НЕ соединены с инверсными выходами нуль-индикаторов блока фазосмещения соответствующих фаз, выходы всех элементов И-НЕ подключены соответственно фазам к входам элементов ИЛИ, выходы которых подключены к соответствующим входам усилителей-формирователей.Кроме того, усилитель-формирователь импульсов состоит из двенадцати элементов И-НЕ, шести конденсаторов и развязывающих диодов, формирователя кратковременных импульсов, причем к входам первых шести элементов И-НЕ подключены выходы элементов ИЛИ блока логики, выходы этих элементов через шесть конденсаторов и развязывающих диодов...

Номер патента: 1108602

Опубликовано: 15.08.1984

Автор: Михеев

МПК: H02P 13/16

Метки: вентильным, многофазным, преобразователем, синхронного

...входами блока управления, вторые выходы соединены с управляющими входами соответственно первого1Э второго и третьего ключей сброса счетчиков, вторые шесть входов блока45 управления подключены к выходам генератора импульсов синхронизации, при этом блок управления снабжен шестью элементами И и шестью элементами ЗАПРЕТ, причем первый вход каждого элемента И соединен с выходом геиераЮ тора импульсов синхронизации, соответствующим определенному вентилю преобразователя, второй вход соединен с выходом триггера, соответствующего тому же вентилю, прямой вход элементов ЗАПРЕТ соединен с выходом одного элемента И, а инверсный вход соединен с выходом элемента И, соот" ветствующего предыдущему по порядкуработы вентилей каналу.На фиг, 1...

Номер патента: 1108603

Опубликовано: 15.08.1984

Авторы: Арутюнов, Бей, Зимовец, Неугодников, Урманов

МПК: H02P 13/16

Метки: выпрямительно-инверторных, подстанций, преобразователей, тяговых

...26непосредственно и на вход второй линии задержки 27 через логическую схему НЕ 28. Выходы первой 26 и второй 27 линий задержки связаны соответственно с первым 6 и вторым 7 блоками 5 импульсно.фазового управления преобразователей.Устройство автоматического регулирования напряжения выпрямительно-инверторного преобразователя работает следующим образом.Регулирование производится двумя управляемымиреакторами 8 и 9 путем изменения их реактивного сопротивления, в результате которого происходит перераспределение первичного тока трансформатора 1 между отводами об" мотки, соединенньВ 4 и с,управляемыми реакторами. Изменение магнитного потока трансформатора вызывает соответст вующее изменение напряжения на его вторичных обмотках, подключенных к...

Номер патента: 1108604

Опубликовано: 15.08.1984

Авторы: Феоктистов, Чаусов

МПК: H02P 13/16

Метки: преобразователя, тиристорного

...тиристора, причем после разряда конденсаторов их отключают от мощного тиристора и вновь заряжают, конденсаторы подключают к силовым электродам мощного тнристора поочередно, причем каждый следующий конденсатор подключают к мощному тиристору до момента снижения напряжения на последнем до нуля.На фиг, 1 дана принципиальная схема преобразователя с искусственной коммутацией, на фиг. 2 - импульсная диаграмма его работы.Тиристорный преобразователь (фнг.1) содержит импульсный прерыватель на базе мощного тиристора 1, который включен между входным выводом для подключенияплюса источника постоянного напряжения О и,выходным выводом для подключения нагрузки 2, в качестве которой используется электродвигатель с обмотками. Параллельно нагрузке 2...

Номер патента: 1111247

Опубликовано: 30.08.1984

Авторы: Курило, Намацалюк, Приходько, Татарин

МПК: H02P 13/16

Метки: преобразователем, тиристорным, цифровое

...тиристорным преобразователегф на фиг.2 - его временные диаграммы.Датчик 1 уровня одним входом сое динен с выходом преобразователя. К вторым входам первой пары элементов и 2 и 3 подключен гегэратор З тактовых импульсов. Выходы элементов И 2 и 3 соединены соответственно с вхо дами прямого и обратного счета реверсивного счетчика 5.Выход реверсивного счетчика подключен к первому входу элемента 6 сравнения. К второму входу, элемента р 5 сравнения подключен выход двоичного. счетчика 7, счетный вход которого соединен с генератором 8 счетнык импульсов а к установочному входу двоичного счетчика 7 подключен синхронизатор 9, выход элемента сравнения 6 соединен с распределительным блоком 10, который через выходной блок 11 соединен с...

Номер патента: 1111248

Опубликовано: 30.08.1984

Авторы: Будников, Жуйков

МПК: H02P 13/16

Метки: вентильным, многофазным, преобразователем

...генераторы симметричноготреугольного опорного напряженияудвоенной частоты, распределительсодержит идентичные каналы по числувентилей, причем каждый канал состоитиз двух групп, первая группа содержит два элемента 2 ИИ-ИЛИ, а втораяодин элемента 2 ИИ-ИЛИ в первомлогическом элементе первой группывходы .одного элемента 2 И соединень 1с одноименным выходом второй группывыходов блока синхронизации и с вторым выходом фазосдвигающего блокасвоей фазы, входы другого элемента2 И соединены с одноименным выходомтретьей группы выходов блока синхронизации и с первым выходом фазосдвигающего блока следующей фазы,во втором элементе 2 ИИ-ИЛИ первойгруппы входы одного элемента 2 Исоединены с одноименным выходом1111248 третьей группы выходов блока...

Номер патента: 1112523

Опубликовано: 07.09.1984

Авторы: Жуйков, Лучкин, Сидоров

МПК: H02P 13/16

Метки: вентильным, многофазным, мостовым, преобразователем

...пи. тания, и двух вторичных обмотках, снаб. жено инверторами по числу вентилей, причем входы инверторов подключены к вы. ходам формирователя длительности, вы- . ходы, инверторов, одноименных с вентиля. ми одной фазы, подключены к входам ключевых элементов соответствующего выход. ного каскада, вторичные обмотки которого предназначены для подключения к венти. лям этой фазы.На фиг. 1 представлена блок. схема устройства управления для одного вентильного комплекта; на фиг. 2 - временные диаграммы, поясняющие формирование управляющих импульсов для двух вентилей.Устройство (фиг. 1) содержит блок 1 импульсно-фазового управления, формиро. ватель 2 длительности управляющих импульсов, выходы которого (ИЗ - -Иб) соединены с входами инверторов...

Номер патента: 1112524

Опубликовано: 07.09.1984

Автор: Трифонов

МПК: H02P 13/16

Метки: постоянного, преобразователем, широтно-импульсным

...и соединенного с общей шиной. С шунтом соединен операционный усилитель блока управления, ограничивающего ток электродвигателя, в том числе и пусковой, по релейному закону 12Однако для питания операционных усилителей используется вспомогательный источник напряжения, что приводит к усложнению устройства, особенно при питании от автономного источника, так,как в этом случае требуется установка вспомогательного преобразователя напряжения,. что является недостатком известного устройства.Цель изобретения - упрощение устрой. ства.Поставленная цель достигается тем, что устройство для управления широтно-импуль сным преобразователем постоянного тока, содержащее блок управления,с выходными усилителями мощности с обратными диодами,...

Номер патента: 1112525

Опубликовано: 07.09.1984

Авторы: Блынский, Гладырь, Лайер, Мишин

МПК: H02P 13/16

Метки: преобразователем

...вход которого соеднному выходам триггера, вторые входы объе динены и подключены к выходу широтно-импульсного модулятора, датчик тока инвертора, стабилизатор тока, управляющий вход которого соединен с выходом датчика тока, а усилитель мощности выполнен в виде двух диодов, трех управляемых ключей и двух тра нсформаторов управления с первичными и размагничивающимн обмотками, каждая из которых соединена последовательно с первичной обмоткой другого трансформатора, при этом концы размагничивающих обмоток объединены и подключены к положительному зажиму стабилизатора тока, а концы первичных обмоток через первый и второй управляемые ключи объединены и подключены к отрицательному зажиму стабилизатора тока, к которому через третий управ.ляемый...

Номер патента: 1115199

Опубликовано: 23.09.1984

Автор: Мордвинов

МПК: H02P 13/16

Метки: преобразователем, статическим, тиристорным

...фиг. 1 обозначены контрольныеточки 79-90, откуда сигналы поступают на дополнительные и четырехвходовые конъюнкторы. На выходедемодулятора включена нагрузка 91..На фиг. 2 представлено напряжение 92 высокочастотного инвертора,импульсы 93-104 управления, поступающие соответственно на тиристоры демодулятора,.и идеализированное напряжение105 на выходе демодулятора. Входы счетчика 70 импульсов соединены с задающимгенератором 42 и делителем 44 частоты,а выход вс инвертором 71 и трехвхо-довыми конъюнкторами 74-77, входычетырехвходовых конъюнкторов 72 и 73 -с задающим генератором 42, инверто.30ром 71 и соответствующими основнымиконъюнкторами 30-41 и ячейками 18-29кольцевой пересчетной. схемы, а выходыобъединены с выходами...

Номер патента: 1115200

Опубликовано: 23.09.1984

Автор: Розов

МПК: H02P 13/16

Метки: преобразователем, фазным

...соединен с входами установки упомянутых счетчиков, распределителя и входом управлениярегистра памяти, выход источникаимпульсов высокой частоты соединенсо счетным входом счетчика делителяна ш, выход счетчика-делителя на шсоединен со счетным входом счетчикаимпульсов пониженной частоты, информационные выходы которого соеДиненыс информационными входами регистрапамяти, имеет управляемый делительчастоты, снабженный входами. управле-.ния, счетным входом и входом установки, двухвходовыми элементами Ии ИЛИ, двухступенчатым Э-триггероми вычитающим счетчиком импульсов,снабженным счетным входом, входоМуправления и информационными входами, причем счетный вход управляемого делителя частоты соединен с.выходомдвухвходового элемента И, его...

Номер патента: 1116517

Опубликовано: 30.09.1984

Автор: Легостаев

МПК: H02P 13/16

Метки: вентильным, мостовым, преобразователем, фазным

...относительно друга на долю периода напряжения питающей сети, об Оратно пропорциональную количествуфаз и числу мостов преобразователя,и в чередовании моментов включениявентилей, подключенных к однойфазе, по замкнутому повторяющемусяциклу с частотой в и раз меньшейчастоты напряжения питающей сети 31.1 Основной недостаток способа - ухудшение гармонического состава потребляемого из сети тока при регулировании преобразователя ввиду ухудшения условий компенсации гармоник потребляемого из сети тока, вызванного изменением в процессе регулирования соотношений меяду углами коммутации токов вентилей, подключенных к одной фазе. Поэтому величина отдельных гармонических сосгде д = 1-и,Ц, =агссоьсоьК,0+1-10 о 1-Кд 1.-к,оч 1 - 10.1;Ц 0 - опорное...

Номер патента: 1117817

Опубликовано: 07.10.1984

Авторы: Грабовецкий, Куклин, Сташишин

МПК: H02P 13/16

Метки: вентильным, естественной, коммутацией, непосредственной, преобразователем, связью

...и противо-,ЭДС нагрузки, суммируют полученныйсигнал с опорным сигналом, используют полученный сигнал в качествеопорного, после чего производятсравнение его с ведущим сигналом.На чертеже представлена функциональная схема устройства.Устройство содержит сумматор 1,интегратор 2, делитель 3, сумматор4, сумматоры 5-7, нуль-органы 8-10,элемент ИЛИ 11, вентильный преобразователь 12, датчик 13 напряженияили тока, сумматоры 14-16, согласу-,ющие усилители 17-19, сумматор 20,согласующий усилитель 21, Сумматоры5-7 и нуль-органы 8-10 составляютблок 22 импульсно-Фазового управления.Вентильный преобразователь представляет собой выпримитель, собранный по трехфазной нулевой схеме,поэтому блок 22 содержит три канала. Опорные напряженияООп, 5 "оп 2 5...

Номер патента: 1117818

Опубликовано: 07.10.1984

Авторы: Ганоченко, Джура, Ремха

МПК: H02P 13/16

Метки: вентильным, искусственной, коммутацией, преобразователем

...промежуточные 4,5 и выходные 6,7 усилители управления, выходы 8 которых подключены соответственно к коммутирующим и основным тиристорам преобразователя 9. При этом на выход преобразователя через коммутирующий элемент включена нагрузка 10, а преобразователь подключен к питающей сети через сглаживающий фильтр 11 и развяэывающий диод 12. Параллельно питающей сети включен датчик 13 напряженияКонденсатор сглаживающего фильтра дополнительно нагружен источником 14 оперативного напряжения. Выход датчика напряжения включен на вход первого элемента 15 выдержки времени, выход которого включен на вход элемента 16 совпадения и усилителяинвертора 17. Выход элемента совпадения включен на вход элемента ПАМЯТЬ 18, другой вход которого через...

Номер патента: 1117819

Опубликовано: 07.10.1984

Авторы: Ковтун, Океанов

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...с выходом блока коррекции, а выход соединен с вторым входом элемента срав; кения.На Фиг. 1 представлена блоксхема устройства для управления тиристорным преобразователем; на фиг. 2 - кривые напряжения питающей сети, напряжения управления, сме. щения, коррекции и пилообразного напряжения для различных значений частоты тока питающей сети.Устройство содержит генератор 1 пилообразного напряжения, синхронизирующий вход которого подключен к источнику 2 питающей сети, другой вход подключен к стабилизированному источнику постоянного напряжения, элемент 3 сравнения, выход которого соединен с генератором 4 импульсов, выход генератора 4 импульсов соединен с управляющим электродом тиристорного преобразователя 5, первый сумматор 6, входы...

Номер патента: 1117820

Опубликовано: 07.10.1984

Авторы: Ассуиров, Боряков, Островершенко, Петров, Розов

МПК: H02P 13/16

Метки: вентильным, одноканальное, преобразователем, фазным

...с вторымвходом компаратора, выход которогочерез первый вход элемента И соединен с входами распределителя и одновибратора, выход которого подключен к второму входу элемента И ик управляющему входу ключа, которыйвключен параллельно резистору ВС - "фильтра. На чертеже представлена схема устройства,Одноканальное устройство для управленияп -фазным вентильным преобразователем содержит источник 1 аналогового управляющего сигнала, подключенный к одному из входов компаратора 2, выход которого соединен с одним из входов элемента И 3, выход которого подключен к входу одновибратора 4 и к входу распределителя 5 на щ состояний. Выход одновибратора подключен к другому входу элемента И 3, Источник 6 синхронизирую- щего напряжения (питающая сеть...
