Маргус

Номер патента: 1469605

Опубликовано: 09.08.1995

Авторы: Жаркин, Маргус

МПК: A61H 39/08

Метки: акупунктуры

1. УСТРОЙСТВО ДЛЯ АКУПУНКТУРЫ, содержащее источник излучения, соединенный со светопроводящим волокном, имеющим скошенный конец, отличающееся тем, что, с целью сокращения времени процедуры, оно снабжено дополнительными соединенными с источником излучения светопроводящими волокнами со скошенными концами, все волокна скреплены в единый стержень, а их скошенные концы образуют рабочий конец стержня, выполненный в виде удлиненного конуса.2. Устройство по п.1, отличающееся тем, что оно снабжено дополнительными стержнями, при этом основной и дополнительные стержни соединены с источником излучения разветвленным световодом.

Номер патента: 1109986

Опубликовано: 30.05.1994

Авторы: Жаркин, Маргус

МПК: A61B 1/30

Метки: гистероскоп, жаркина-маргуса

Гистероскоп, содержащий заключенные в оболочку обзорный и осветительный световоды, объектив, окуляр, источник света и расширитель, включающий размещенную на рабочем конце гистероскопа эластичную оболочку и установленную в последней пластину, отличающийся тем, что, с целью уменьшения травмирования шейки матки при воспалительных процессах, он снабжен вибратором с эксцентрично установленным относительно его хвостовика копьевидным наконечником, а расширитель снабжен размещенными в эластичной оболочке эллипсообразными кольцами и соединенной с ними тягой, при этом кольца установлены под углом к оси расширителя, связаны в диаметрально противоположных точках с эластичной оболочкой, причем хвостовик вибратора проходит параллельно оси расширителя, а...

Номер патента: 1037448

Опубликовано: 30.05.1994

Авторы: Жаркин, Маргус

МПК: A61H 39/06

Метки: рефлексотерапии

УСТРОЙСТВО ДЛЯ РЕФЛЕКСОТЕРАПИИ, содержащее источники электромагнитного излучения в виде светодиодов и последовательно соединенные блок питания и блок управления, отличающееся тем, что, с целью сокращения времени процедуры, в каждый источник электромагнитного излучения введен ряд дополнительных светодиодов, причем светодиоды каждого источника электромагнитного излучения размещены на плате так, что их оптические оси пересекаются в одной точке, при этом каждый светодиод подключен к соответствующему выходу блока управления.

Номер патента: 2004061

Опубликовано: 30.11.1993

Автор: Маргус

МПК: H02P 5/16

Метки: регулятор

...рядом с неподвижным). Регулятор напряжения содержит, например, нагрузку в виде двигателя 1 постоянного тока с обмоткой 2 возбуждения,запирающийся тиристор 3, диод 4 и ключевой элемент 5,Ключевой элемент 5 выполнен в видемодулятора - диска 6 с эксцентричным от 5 верстием 7, закрепленного на валу 8 двигателя 9 постоянного тока, Модулятор 6помещен в корпус 10, в торцовой стенке 11которого в плоскости, перпендикулярнойтраектории кругового вращения светового"0 луча модулятора.6, помещены в незамкнутой кольцевой прорези 14 подвижно фотоприемник 12 и неподвижно, между концамипрорези 14, фотоприемник 13,Выходы фотоприемников 12 и 13 под 15 ключены соответственно к входам й- и Я-ЙЯтриггера 15, который посредствомдифференциального...

Номер патента: 1831757

Опубликовано: 30.07.1993

Авторы: Диперштейн, Маргус, Фирстков

МПК: H02M 1/092

Метки: вентилей, парами, противофазных

...при угле открывания вентилей а несколько больше нуля электрических градусов. Этому соответствует расположение фотоприемников 22, 24 и 26 непосредственно над осью симметрии направляющих. При этом, хотя фотоприемники стоят над этой осью на одинаковых расстояниях, они засвечиваются поочередно из-за сдвига по времени световых лучей исходящих из соответствующих дифлекторов 8, 9 и 10.При движении светового луча вверх - в конце направляющих засвечиваются фотоприемники 23, 25 и 27 и открываются тиристоры анодной группы моста 1, Аналогичное происходит и при движении световоГо луча вниз от оси симметрии.Минимальное напряжение будет иметь место при положении фотоприемников 22, 24 и 26 в верхних концах направляющих 17, 19 и 21 и расположения...

Номер патента: 1825311

Опубликовано: 30.06.1993

Авторы: Зайцев, Клячко, Маргус, Миликевич

МПК: A61C 13/00

Метки: зубных, пластмассовых, протезов

...будущего протеза с литниковой системой 8.Способ из отовления пластмассовых зубных протезов осуществляют следующим образом. Сначала с помощью слепочной ложки 9 и эластичного материала, наприьер, стомальгина, получают оттиск 10 с зубного ряда. Затем изготавливают модель зубного ряда, который получают путем заливки в изготовленный оттиск 10 ферромагнитной жидкости с последующим наложением на оттиск 10 выполненной из магнитного материала пластины 2 с расположенной на ее тыльной стороне катушки 3 электромагнита и приложением электромагнитного поля, путем включения переключателя 4 и подачи тока от источника питания к катушке 3 электромагнита.После приложения электромагнитного поля ферромагнитная жидкость твердеет (твердость жидкости в...

Номер патента: 1812983

Опубликовано: 30.04.1993

Автор: Маргус

МПК: A61F 6/06

Метки: контрацепции

...пленки. ройство конструктивно просто, и выпол функцию не только контрацепции, но чебную, 2 ил. давливается в полость матки поршнем шприца.Устройство для контрацепции устанавливается сроком на 15 - 20 месяцев и извлекается из матки натягиванием за нитку 2 (предпочтительно во время менструации).Полезность устройства - в его эффективности и возможности одновременного лечебного воздействия на эндометрии, Контрацепция происходит вследствие того, - д что под влиянием силовых линий магнитно- СО го поля контрацептива изменяется потенци- а ал покоя клеточных мембран слизистой оболочки матки, вызывая значительную раз- О ность потенциала вне и внутри клеток и образование диполей. Так как, в клеткахслизистой матки и плодового яйца на...

Номер патента: 1804319

Опубликовано: 23.03.1993

Автор: Маргус

МПК: A61F 5/41

Метки: эректор

...системы или функциональными нарушениями, Поставленная цель достигается тем, что в устройстве эрекции, содержащем эластичное кольцо с магнитами, кольцо выполнено широким, полым, заполнено магнитной жидкостью с впадиной на одной своей стороне, в которую помещен магнит. 3 ил,у его основания. После чего магнит бро вставляется вталкиванием в углубление 5 выступа 4 оболочки 3. Магнитная жидкость 7 из выступа 4 поступает в оболочку 3 дополнительно к той, которая там уже имеется, намагничивается и возникающее магнитное поле вокруг кольца 1 стимулирует нервные пути пениса, б 1 агодаря чему возникает его эрекция. При этом имеет место эффект сдавливания пениса 2 кольцом 1, блокирование течения крови через вены (венозные стенки тонки), блокирование...

Номер патента: 1804318

Опубликовано: 23.03.1993

Автор: Маргус

МПК: A61F 5/41

Метки: эректор

...фиг.1 показан эректор в сборе; на фиг.2 - кольцо; на фиг,З - полушайба,Эректор содержит крепеж в виде плоского эластичного кольца 1, полушайбы 2 со столбиком 3 из эластичного материала с углублением внутри 4 и внешней стенки в виде буртика 5 имеющего утолщение в своей верхней части 6. Полушайба 2 крепится к кольцу 1 наклонно.Эректор работает следующим образом. Перед коинтусом он помещается на реприз.,Ж, 1804318 АЗ раздражитель, отличающийся целью расширения функцион можностей, раздражитель име ценного диска с кольцевыми причем наружный выступ в в имеет утолщение и выполнен в ющих выступов, диск изготовле ного материала, жестко пр кольцу под углом к плоскости 3 ил,на его проактальную часть у лобка так, чтобы шайба 2 поместилась на...

Номер патента: 1777912

Опубликовано: 30.11.1992

Авторы: Бавлакова, Иванов, Маргус

МПК: A61N 2/00

Метки: лечения, оболочки, полости, поражений, рта, слизистой, травматических

...- в медицине в стоматологии, для лечения т ских поражений слизистой обол сти рта. Сущность изобретения воздействие постоянным магнит непрерывно в течение 3 сут, прич тяжении 24 ч индукцией 15 мТл, а последующих 48 ч - 25 мТл. Во проводят местно на очаг поврежд бретение позволяет сократить ния. табл. чем на протяжении 24 ч индукцией 15 мТл и в течение последующих 48 ч 25 мТл.Способ лечения травматических поражений слизистой оболочки полости рта состоит в.том, что на внутреннюю поверхность протеза, после его коррекции в области травмированного участка слизистой оболочки накладывается перфорированная магнитофорная пленка и протез фиксируется в полости рта, причем на протяжении 24 ч применяется пленка с индукцией 15 мТл и в...

Номер патента: 1771724

Опубликовано: 30.10.1992

Автор: Маргус

МПК: A61F 5/41

Метки: эректор

...н ной поверхности, причем на тор ной трубки выполнены отр которых совпадают с осями несу или могут иметь другую форму каплевидную, 1 з.п, ф-лы, 4 ил. ми трубками с магнитной жидкостью и постоянным магнитом, кольца имеют форму трубки с выпуклостями на их наружной поверхности, причем на торце дистальной трубки выполнены отростки, оси которых совпадают с осями несущих трубок и отростки могут иметь различную форму, например, в виде капли.На фиг. 1 показано устройство в сборе; на фиг, 2 - дистальное кольцо; на фиг, 3 - проксимзльное кольцо; на фиг; 4 - отросток каплевиднай формььЭректор содержит дистальное продолговатое по ширине кольцо 1 с выпуклостями 2 на их поверхности, причем нз торце дистальной трубки выполнены отростки 3, оси...

Номер патента: 1761138

Опубликовано: 15.09.1992

Автор: Маргус

МПК: A61F 5/41

Метки: эректор

...такие же ния - расширение функциональных возможностей. Сущность; эректор содержит эластичные кольца, соединенные несущими стержнями, дистальное кольцо, выполненное сдвоенным и на его соединительных стержнях установлены раздражители, которые могут быть выполнены в виде шаров и установлены такие же на наружной поверхности проксимального кольца. 3 ил. на наружнои р и прок о кольца,На фиг. 1 дан общий вид эректора в сборе; на фиг. 2 - дистальное кольцо в сборе; на фиг, 3 - проксимальное кольцо в сборе,Эректор содержит дистальное кольцо 1 с раздражителями 2, проксимальное кольцо 3 с раздражителями 2. Кольцо 1 состоит из двух колец 4 и 5, соединенных друг с другом перемычками 6 с прикрепленными по их средней линии раздражителями 2....

Номер патента: 1758793

Опубликовано: 30.08.1992

Авторы: Маргус, Фирстков

МПК: H02M 1/08

Метки: n-фазным, выпрямителем

...перных элементов И 11, Й вторых элементов И 11, и й элементов ИЛИ 11, выходы которых соединены с первичными обмотками соответствующих импульсных трансформаторов 12, первые входы элементов ИЛИ 11 соединены с выходами соответствующих первых элементов И 11, первые входы которых соединены с выходами соответствующих фотоприемников 7 первого преобразователя световых импульсов в электрические 8, а вторые объединены и соединены с первым выходом счетного триггера 13, вход которого соединен с выходом генератора импульсов 11, а второй выход соединен с первыми нходами вторых элементов И 11, вторые входы которых соединены с выходами соответствующих фотоприемников 9 второго преобразователя 10 световых импульсов н электрические, а выходы соединены с...

Номер патента: 1754092

Опубликовано: 15.08.1992

Авторы: Маргус, Небогатиков

МПК: A61D 9/00

Метки: животных, лечения, маргуса, маститов, небогатикова

...цель достигается тем, что Внутреннюю поверхность устройства дезустройство, содержащее навымянникв виде Инфицируют 3-ным раствором Н 202 с доэластичной пойязки имеет на внутренйей бавлением 0,5-ного моющего средства поверхности повязки магнитофорные пла- или 1-ногорастворахлорамина,Устройстстины с неоднородным магнитным полем воодевают на молочную железу (вымя) и между которыми размещены в чередующем- крепят подвеСками 7, Включают источник 6 ся порядке светодиоды красного и ййфрак- питания, Через 5-6 дней устройство снимарасного излучения, ют с вымени, Как правило, мастит проходит.На чертеже показано устройство для ле- Доли молочйой железы становятся эластиччения маститов, ицми, безболезнейными, сйижается стеУстройстводля...

Номер патента: 1750676

Опубликовано: 30.07.1992

Авторы: Жуленев, Клячко, Маргус, Миликевич

МПК: A61C 19/04

Метки: зубных, подбора, протезов, цвета

...(обзорномч 1 торцу 4 присоединен объектив 5. Выходные торцы 6 и 7 подводятся соответственно к эталону цветовой шкалы 8 и йсследуемому зубу 9, Между источником света 3 и входным торцом размещен светофильтр 10.Реализация способа и работа устройства осуществляются следующим образом,Включают источник света 3, вставляют светофильтр 10. выходные торцы 6 и 7 подводят соответственйо к объектам: эталону цветовой шкалы 8 и исследуемому зубу 9.Световой поток одновременно направляют на оба объекта 8 и 9, он проходит по оптиковолокнам от источника света 3 через светофильтр 10 в выходные торцы 6 и 7, отражаясь от поверхностей эталона цветовой шкалы 8 и исследуемого зуба 9, воспринимается остальными волокнами выходных торцов 6 и 7 и возвращается во...

Номер патента: 1741813

Опубликовано: 23.06.1992

Автор: Маргус

МПК: A61N 2/10

Метки: лечения, органов, половых

...с микроперфорацией,На фиг.1 изображено устройство для лечения половых органов, общий вид; на фиг.2Устройство для лечения половых органов содержит оливковидную оболочку 1 с микроперфорацией, магнитофорные полосы 2, удлинитель 3, вибратор 4 и лекарственную жидкость 5.Эластичная оболочка 1 имеет по периметру микроперфорацию 6. Проаксиальная ее часть герметически крепится на оливковидной части 7 удлинителя 3, дистальный конец которого крепится на вибрационной части вибратора 4. Удлинитель 3 имеет сквозное отверстие 8 для провода в оболочку 1 лекарственной жидкости 5, которая впрыскивается в оболочку 1 шприцам 9. Магнитофорные пленки (полосы) крепятся к внешней стороне оболочки 1 и также перфорированы. Вибратор 4 работает с частотой колебаний...

Номер патента: 1728646

Опубликовано: 23.04.1992

Автор: Маргус

МПК: G01B 11/02

Метки: геометрических, параметров

...параметров изделий содержит источник 1. света, мерную линейку 2,установленную перпендикулярно к оптической оси устройства, с подвижно установленными на ней входными торцами 3 и 4волоконно-оптического преобразователя,выполненного в виде регулярных ленточныхсветоводов 5 и 6, и объективами 7 и 8 наторцах 3 и 4, выходные торцы 9,10 обоихсветоводов 5 и 6 расположены один параллельно другому, и.регистрирующий блок 11в виде фокона с двухрядной цифровой индикацией на большом торце, фокон установлен так, что его малый торец оптическисопряжен с выходными торцами 9 и 10 световодов 5 и 6,Входные торцы 3 и 4 состоят из уложенных в один ряд в последовательности1,2п прямоугольной формы торцов 12 оптиковолокон, образующих световоды 3 и 4.Выходные...

Номер патента: 1725335

Опубликовано: 07.04.1992

Авторы: Диперштейн, Маргус

МПК: H02M 1/08, H02M 1/088

Метки: вентилями, инвертора

...100 Гц, равная 200 Гц; на фиг. 5 - механизм передвижения фотоприемников в направляющих; на фиг. 6 а,б,в - расположение фотоприемников в направляющих - включающие фотоприемники расположены на середине каждой из половин направляющих; диаграмма колебания светового луча модулятора при частоте 50 Гц; диаграмма формы тока при указанном в фиг. 6 а положении фотоприемников; на фиг. 7 а,б,в- расположение фотоприемников в направляющих - включающие фотоприемники расположены на расстоянии одной четвертой длины половины направляющей от оси симметрии; диаграмма колебания светового луча модулятора при частоте 50 Гц; диаграмма формы тока при указанном на фиг. 7 - а положении фотоприемников,Устройство для управления вентилями инвентора содержит модулятор...

Номер патента: 1711864

Опубликовано: 15.02.1992

Авторы: Маргус, Небогатиков

МПК: A61D 19/02

Метки: искусственного, небогатикова-маргуса, овец, осеменения

...80 ф 3,4 704 4,3 107 20 68,8 + 4,5 106 20 1,0 587 й 4,5 114 67 100 0,2 Результаты искусственного осеменения овец предлагаемым способом отражены в табл. 1.Из табл. 1 видно, что оплодотворяемость овец после однократного осеменения в.охоту предлагаемым способом, когда использовали в 1 мл в 10-20 раз меньше сперматозоидов, чем виза-цервикальным способом, была выше на 10.7-25,4.Результаты искусственного осеменения овец предлагаемым способом в различных хозяйствах представлены в табл. 2Из табл, 2 видно, что после однократного искусственного осеменения овец предлагаемым способом дозой 1 мл (20 млн. спермиев) оплодотворяемость была в пределах от 64,2 ф до 95,6, После виза-цервикального же осеменения овец (доза 0,2 мл, 100 млн спермиев)...

Номер патента: 1695926

Опубликовано: 07.12.1991

Автор: Маргус

МПК: A61H 39/00

Метки: рефлексотерапии

...ональная схема устройства; на фиг.2 - эпю ры токов некоторых возможных режимовработы генератора.Устройство содержит иглу 1, кольцевой,феррит 2 с прямоугольной петлей гистерезиса, обмотку 3 и генератор 4 с регулируемыми частотой, длительностью импульсов,полярностью и амплитудой.Устройство работает следующим обра, зом.Иглы 1 выставляются на теле пациента,в точках требуемых по диагнозу заболева ния. На них одеваются ферромагнитныекольцеобраэные сердечники 2, выставляет ся требуемая частота, полярность, длитель ность импульсов на генераторе 4., Генератор включается в работу, вокруг иглсоздается магнитное переменное прямО угольное ноле, которое наводят в игле токи,которые, в свою очередь, создают вокругсебя магнитное поле такой же формы и...

Номер патента: 1188935

Опубликовано: 30.10.1991

Авторы: Жаркин, Маргус

МПК: A61B 1/303

Метки: жаркина, лечения, маргуса, матки, слизистой

...повышеки и сокращение ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(46) 30,10,91. Бюл. М 4071) Волгоградский госудацинский институт(54)(57) УСТРОЙСТВО АМ,Е.МАРГУСА ДЛЯ ЛЕ Изобретение относится к медицинской технике, а именно к устройствам диагностики и лечения шеечного канала и слизистой матки.Целью изобретенияние точности диагностисроков лечения,На фиг, 1 изображено устройство. общий вид; на фиг. 2 - оливковидная головка виброрасширителя,Устройство для лечения слизистой матки, содержит виброрасширитель 1 с оливковидной головкой, состоящий из оптических волокон 2, расположенных вдоль оси виброрасширителя 1 так, что их рабочие концы 3 загнуты по направлению от оси виброрасширителя 1 и образуют...

Номер патента: 1680172

Опубликовано: 30.09.1991

Авторы: Жаркин, Маргус

МПК: A61H 39/00, A61N 2/00

Метки: акупунктуры, воздействия, точки

...Диагноз: хронический тазовый вегетативный ганглионеврит. Ранее проводили лекарственную терапию, физиотерапию, зффекта не наблюдали, Классическая акупунктура оказывала положительный, но кратковременный эффект и трудно переносилась пациенткой изза болезненности процедур.Проведено лечение предлагаемым способом с введением ферромагнитной жидкости в корпоральные симметричные точки акупунктуры СИ, ЯРв, Чбс, г 5, з 1, Бз с последу1680172 Составитель Г, КрыловаТехред М,Моргентал Корректор Т, Палий Редактор Э. Слиган Заказ 3256 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ющим наложением...

Номер патента: 1655482

Опубликовано: 15.06.1991

Авторы: Клячко, Маргус, Миликевич

МПК: A61C 19/00

Метки: зубных, подбора, протезов, цвета

...изобретения является повышение точности подбора цвета зубных протезОв,"На чертеже изображено устройство для подбора цвета зубных протезов, общий вид.Устройство состоит иэ основания 1, выпОлненного в виде оптического световода в форме фокона с торцами 2 и 3, при этом эталоны 4 цветовой шкалы нанесены на торцах 2 и 3 по периметру фокона,Устройство используют следующим образом,Фокон прикладывается торцом 2 или 3 к поверхности зуба и на его выходном торце высвечивается в центре цвет зуба, точнее его изображение в цвете, а по окружности тОрца, т.е. вокруг иэображения зуба, располагаются эталоны 4 цветовой шкалы, При этом, если к зубу прижимают меньший по диаметру торец 2 фокона, то на выходе иэображение увеличено во столько раз, во...

Номер патента: 1634270

Опубликовано: 15.03.1991

Авторы: Маргус, Небогатиков

МПК: A61D 19/02

Метки: небогатикова-маргуса, цервископ

...образом,езинфекции обычными обеззасредствами цервископ вводят о в шейку матки и там продвибие винта, ввинчивая вглубь. с тем, что шейка матки коров и езко выраженную поперечную (от 3 до 8 складок), высота их Они прилегают плотно одна к тому нормально через них можПосле драживащимвинтообразГдют ндподЭто связаноовец имеетскладчатост0,5+ 1 см,другой и поэ пользования. Цервископ содержит трубку в виде фокона 1, суживающаяся часть 4 которого выполнена винтообразной, а выходной торец 5 перпендикулярен входному торцу 3. После дезинфекции винтообразно вводят суживающуюся часть цервископа в шейку матки, при этом выходным торцом (перпендикулярным входному) цервископа освещают место патологии и проводят курс лечения. 1 ил. но провести лишь тело,...

Номер патента: 1629053

Опубликовано: 23.02.1991

Авторы: Маргус, Небогатиков

МПК: A61D 7/00

Метки: эндоскоп

...торце эндоскопа, по кромкам обеих частей световода; закреплены призмы внутреннего отражения, выполненные в виде колец треугольного сечения, при этом призма 7 закреплена непосредственно вдоль световода, а призма 8 - посредством линз 9. Корпус 1 выполнен с возможностью изменения его диаметра, а призма 7 закреплена под углом 45 относи-. тельно призмы 8. Эндоскоп заключен в оболочку 10.Эндоскоп применяют следующим образом.Обеззараживают его спиртовым тампоном, смазывают стерильным вазелином и вводят в половые пути коровы: во влагалище, шейку матки, тело и рога матки, А при использовании троакара эндоскоп вводятчерез слой мышц в области голодной ямки.С помощью окуляра осматривают состояниеслизистой оболочки матки и определяют ее5 готовность...

Номер патента: 1594269

Опубликовано: 23.09.1990

Автор: Маргус

МПК: E21B 49/00

Метки: скважины, стенок

...отражения, которые образуют трехьярусный цилиндрический отвод, Размещенные на устье скважины торцы 7 и 8 осветительных световодов 1 и 3 и обзорного световода 2 присоединены соответственно к источнику 4 света и окуляру 5.Нижний торец 9 обзорного световода 2 оптически связан с оптикой 10 и призмой 6. Все три световода 1 - 3 помещены в общую эластичную оболочку 11.Призмы 6, образующие обвод, необходимы для изменения угла направления (фиг, 3) световых лучей, поступающих от стенок к стенкам скважины на 90. Благодаря призмам 6 исключается необходимость в изгибе нижних торцов световодов 1 - 3, что позволяет уменьшить размеры устройства по диаметру, На нижний торец 9 световода 2 крепится оптика 10, состоящая из двояковыпуклой линзы,...

Номер патента: 1361769

Опубликовано: 23.07.1990

Авторы: Евстигнеев, Маргус

МПК: A61C 19/06, A61N 5/06

Метки: лечения, пародонтоза

...общий вид; на фиг. 2 - то же, свнутренней стороны; на фиг. 3 - то же, свнешней стороны; на фиг. 4 изображена электрическая схема предлагаемого устройства.Устройство для лечения пародонтоза содержит эластичную полую полутрубку 1, источники красного света, например светодиоды 2, источник электропитания 3, выключатель 4 и переменный резистор 5. Внутренняя сторона полутрубки 1, обращенная кдеснам, по всей длине вогнута, на одинаковом расстоянии друг от друга в углублениирасположены светодиоды 2. Светодиоды 2,выключатель 4, переменный резистор 5 иисточник электропитания 3 образуют замкну.тую электрическую цепь. Переменный резис-.тор 5 и выключатель 4 установлены снару-, 20жи полутрубки. Концы полутрубки 1 соеди.иены эластичной лентой...

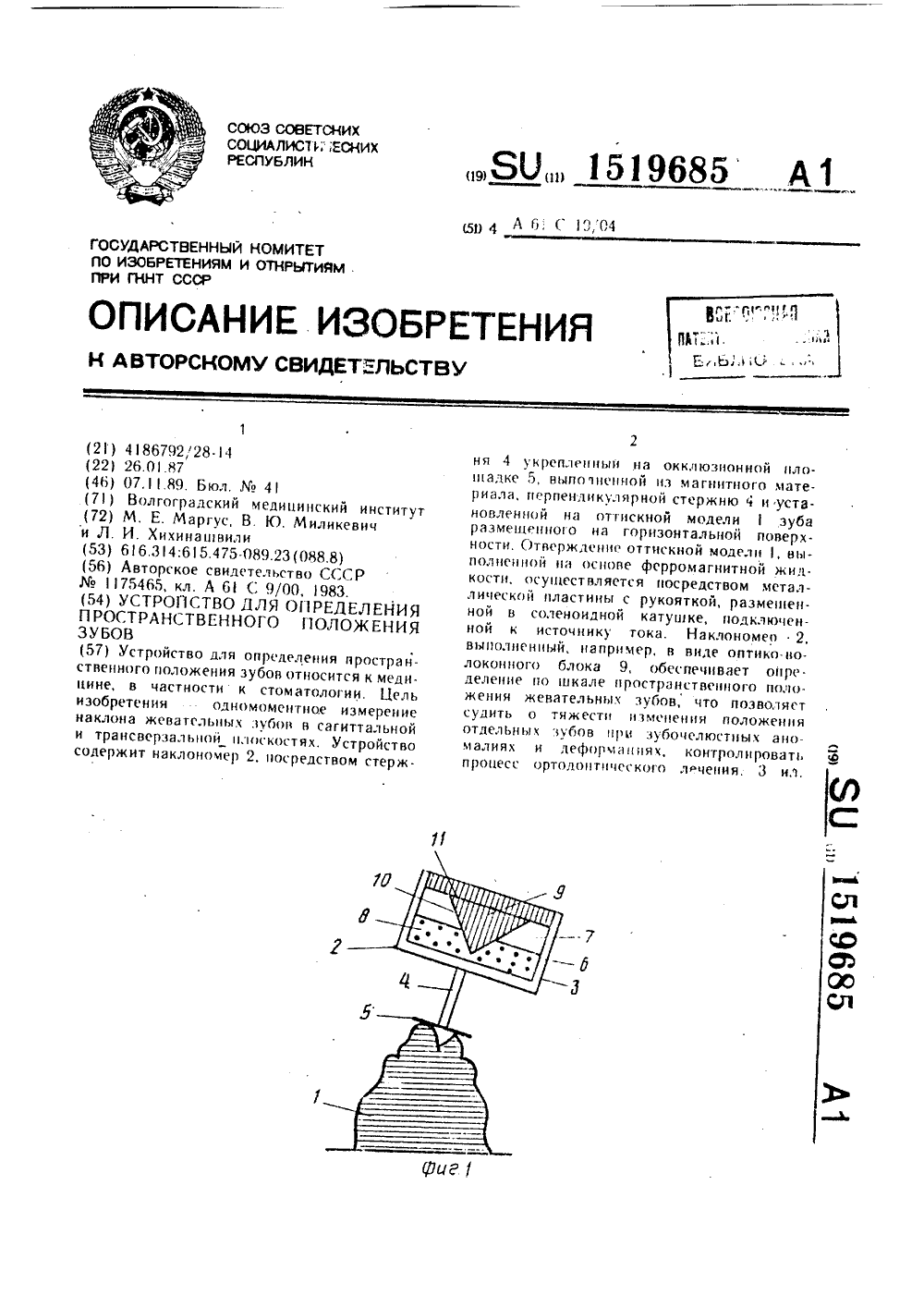

Номер патента: 1519685

Опубликовано: 07.11.1989

Авторы: Маргус, Миликевич, Хихинашвили

МПК: A61C 19/04

Метки: зубов, положения, пространственного

...к окклюзионной плогцадке5, выполненной из магнитного материала,при этом размеры окклюзионной площадки 5(ОХ 0 мм) позволяют выставить наклономер 2 на кажлом исследуемом жевательном зубе в отдельности,Оптико-волоконный латчик 3 угла наклона выполнен, например, в виде корпуса 6 с полостью , частично заполненной непрозрачной жидкостью 8, содержащего светоприемный оптико-волоконный блок 9, входные торцы 10 которого срезаны на конус, и выходные торцы 11 подвелены к однозначным делениям шкалМ 12, обра. зующим концентрические окружности3, Конусная часть светоприемного блока 9 погружена в непрозрачную жидкость 8. Таким образом при нулевом угловом положении датчика 3 угла наклона, жилкость перекрывает все входные торцы 10, Оттискная молель 1...

Номер патента: 1147165

Опубликовано: 15.07.1989

Авторы: Маргус, Небогатиков

МПК: G01N 33/48, G02B 25/02, G02B 6/08 ...

Метки: биологических, исследования, микроскопического, объектов

...при исследова тем уменьшени мы ж равмирован тозоидов. Это достига тем, что в устройсследова- включаюния биологическ щем световодный для размещения верхность Фокон выполнено из по Устройство с но на чертеже. Устройство дих объекто фокон и о бъекта, в ованиедная пооснованиенки,вогнута,имерной пл изображ ематичес ическообъектон 1,микроско едов ания логически оводный сЬ содержит свето(56) Макеев А.С,го типа КПЧдляСправочник по ветке и лабораторноМ.;"Колос", 1966,Веймберг В,В,М., "Науками, 1969(54) (57) УСТРОЙСТВО ДЛЯ МИКРОСКОПИЧЕСКОГО ИССЛЕДОВАНИЯ БИОЛОГИЧЕСКИХОБЪЕКТОВ, включающее световодныйфокон и основание для размещения объ.екта, о т л и ч а ю щ е е с я тем,что, с целью повышения качества получаемого изображения при исследовании...

Номер патента: 1454446

Опубликовано: 30.01.1989

Авторы: Иванов, Маргус, Хихинашвили

МПК: A61C 19/04

Метки: гипсовой, жевательных, зубов, иванова, маргуса, модели, положения, пространственного, хихинашвили, челюсти

...устройства определяют угол наклона зуба в двух взаимно перпендикулярных плоскостях (сагиттальном и трансверзальном) путем совмещения направления визира с перпендикуляром к окклюзионной по. верхности зуба. 2 ил. новленным на транспортире с возможностью вращения внутри последнего. Транспортир 2 установлен на стойке 4 с возможностью пере мещения по последней, причем в основаниивыполнены пазы 5 для перемегцения стойки 4 с транспортиром по двум взаимно перпендикулярным направлениям. Кроме того, устройство снабжено средством фик. сации модели челюсти на основании в виде трех цилиндрических поворотных стоек 6 с упорными штифтами 7, закрепленных на основании 1, и ориентиром, выполненным в виде штифта 8. Последний установлен подвижно в трубке 9...
