H02M — Устройства для преобразования переменного тока в переменный, переменного тока в постоянный и наоборот, постоянного тока в постоянный или предназначенные для использования в электросетях или аналогичных системах энергоснабжения; преобразование входной энергии постоянного или переменного тока в выходную энергию требуемого вида; управление или регулирование таких устройств

Номер патента: 1686666

Опубликовано: 23.10.1991

Автор: Шеленок

МПК: H02M 7/48

Метки: многоступенчатой, переменное, постоянного, формы

...в каждой его вторичной обмотке 32 (33) индуктируется напряжение, амплитуда которого равна 01 (диаграмма 08). Если теперь разомкнуть ключ 10 и замкнуть ключ 24,.то задействованной окажется дополнительная первичная обмотка 22 трансформатора 6. Поскольку число витков обмот 11 и 22 Р два раэа меньше чиола Риткой обь 1 отки 20 то Р Рыходной обмотке 32 (ЭЗ) будет индуктиро Рано напряжение с амплитудой 201, т,е,сформируется третий по счету уроРень на=прйжения Рольтодобдвки (диаграмма Об)Четвертый уровень выходного напряжения вольтодобавочным устройством формируется при замкнутых ключах 8 и 10 и разомкнутых ключах 9 и 24, При этом трансформатор 6 находится в режиме короткого замыкания, задействована основная первичная обмотка 21...

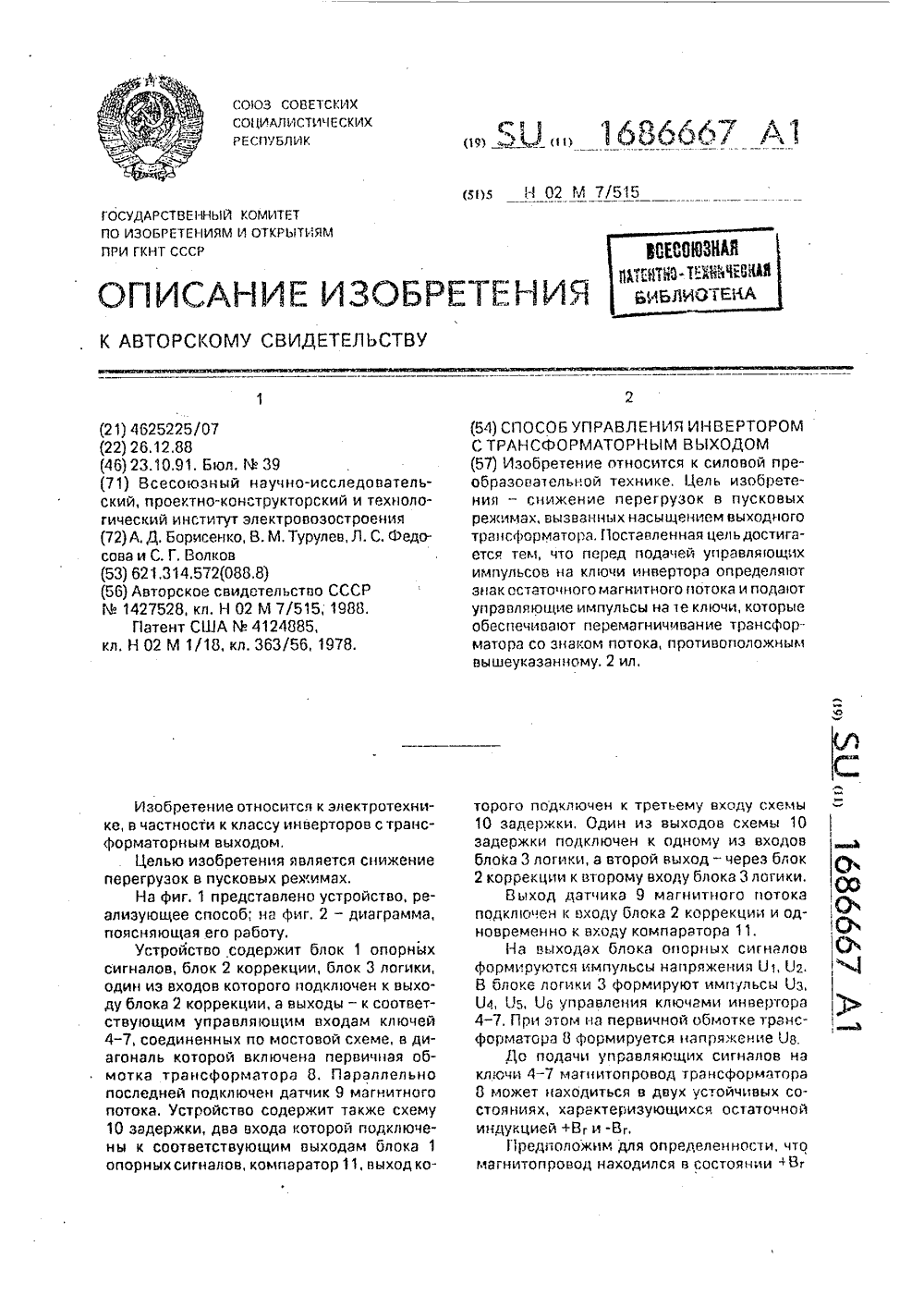

Номер патента: 1686667

Опубликовано: 23.10.1991

Авторы: Борисенко, Волков, Турулев, Федосова

МПК: H02M 7/515

Метки: выходом, инвертором, трансформаторным

...управляющих сигналов нэ ключи 4 - 7 магнитопровод трансформатора 8 может находитьсл в двух устойчивых состояниях, характеризующихся остаточной индукцией+Вг и -Вг.Предположим для определенности, что магнитопровод находилсл в состоянииВгтогда наиболее тяжелый пусковой режим соответствует увеличению индукции. При этом трансформатор насыщается, инвертор перегружается.Чтобы исключить это явление, перед подачей импульсов управления на ключи 4 - 7, с помощью компаратора 11 определяют знак магнитного потока, и сигнал 09 подают на вход схемы 10 задержки. В зависимости от этого через схему задержки при пуске проходит тот из импульсов 01 или 02, с помощью которого подаются управляющие импульсы на ключи, перемагничивающие сердечник трансформатора...

Номер патента: 1686668

Опубликовано: 23.10.1991

Автор: Кощеев

МПК: H02M 7/523

Метки: инвертор, резонансный

...управляющих переходовтиристоров 1,2, имеющих наименьшее прямое напряжение на их анодах. Отпиранием тиристоров 1, 2 осуществляют подпитку резонансного контура от источника питания импульсом тока, При этом напряжение на конденсаторе резонансного контура становится большим напряжения на конденсаторе фильтра 13, а напряжение на тиристорах 1, 2 - отрицательным и они выключаются. После этого продолжается колебательный процесс в контуре 5, 6,В исходном состоянии конденсаторы 5, 13 и 17 заряжены до исходных напряжений, тиристоры 1 - 4 и диодный тиристор 18 выключены, а транзисторы 19, 24, 27 и 28 заперты. При этом напряжение на конденсаторе 5 практически равнс напряжению на конденсаторе 13, а напряжение на конденсаторе 17 должно быть в К раз...

Номер патента: 1686669

Опубликовано: 23.10.1991

Авторы: Легченко, Семенов, Щиров

МПК: H02M 7/523

Метки: гармонических, генератор, колебаний, тиристорный

...дроссель 4 подключен тиристор 5,Питание генератора осуществляется черездроссель 6. Нагрузка 7 включена в контурпоследовательно (или параллельно).Генератор работает следующим образом.В момент прихода запускающего импульса на управляющий электродтиристора5.тиристор открывается и через дроссель 4перезаряжает конденсатор ЗВремя открытого состояния тиристора определяетсявременем перезаряда конденсатора 3 черездроссель 4 и тиристор 5. Параметры дросселя 4 выбраны так, чтобы за время полногоперезаряда конденсатора 3 через дроссель4 конденсатор 2 через дроссель 1 перезарядиться не успел. Таким образом, в определенный момент времени к тиристору 5 будетприложено отрицательное напряжение конденсатора 3 и тиристор закроется,После запирания...

Номер патента: 1686670

Опубликовано: 23.10.1991

Автор: Фокин

МПК: H02M 7/538

Метки: двухтактный, инвертор

...таким образом цепь его эмиттера от входного вывода. Поэтому транзистор 1 закрывается через диод 27, находящийся в проводящем состоянии, и переход база-коллектор, что обеспечивает форсирование процесса закрывания транзистора 1 в более безопасный режим, позволяющий использовать более высокое входное напряжение. На время переходного процесса закрытия транзистора 1 полярность напряжений на обмотках выходного трансформатора 4 сохраняется прежней, поэтому напряжение на половине обмотки 13 трансформатора 14 оказывается включенным согласно с напряжением обмотки 24 трансформатора 4 и оказывается приложенным через проводящий диод 22, цепочку из резистора 18 и конденсатора 20 к базе вспомогательного транзистора 8, который открывается и...

Номер патента: 1686671

Опубликовано: 23.10.1991

Авторы: Коноплев, Кубасов, Осипов, Поцелуев, Холявин

МПК: H02M 7/538

Метки: двухтактный, постоянного

...значение тока равно сумме предельного тока и тока добавки, После прерывания тока силовым транзистором 4 ток дросселя 15 замыкается по цепи. диод 16 - резистор 17. В момент отсечки тока на резисторе 17 создается падение напряжения (см. фиг.2 б), которое выше напряжения срабатывания порогового элемента 20 (см, фиг. 2, позиция 38), поэтому выключающие транзисторы 7 и 8 поддерживаются в открытом состоянии через резисторы 18, 19 в течение времени, пока не израсходуется избыток энергии, запасенной в дросселе 15.При этом ток, удерживающий в открытом состоянии, например, выключающий транзистор 8, протекает по цепи: левый по схеме на фиг. 1 вывод дросселя 15 - диод 16Ф- пороговый элемент 20 - резистор 19 - резистор 10, датчик тока 6 - правый по...

Номер патента: 1686672

Опубликовано: 23.10.1991

Автор: Круусинг

МПК: H02M 7/538

Метки: полумостовой, постоянного

...напряжением конденсатора 16, который медленно разряжается через тактовый генератор, обеспечивая подачу на него положительного питания, а диод 13 открыт и обеспечивает заряд конденсатора 17 и отрицательное питание тактового генератора через резистор 11,После смены полярности напряжения на выходе тактового генератора транзистор 1 запирается, транзистор 2 открывается и средняя точка цепи питания тактового генератора устанавливается на потенциал выше потенциала минусовой клеммы источника питания преобразователя на напряжение насыщения транзистора 2. При этом диод 131686672 ставитель С, Коняхинред М,Моргентал дактор Е, Полионова Тех Корректор М, Шароши аказ 3610 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям...

Номер патента: 1688356

Опубликовано: 30.10.1991

Авторы: Пчельников, Тарасов

МПК: H01F 41/00, H02M 1/12

Метки: помехоподавляющий, сетевой, фильтр

...и обладающем значитель- . ными магнитными потерями.Таким образом, применение внутренне го металлического цилиндра 3, где расположены емкостные элементы 7, позволяет, не увеличивая габаритных размеров прототипа, существенно увеличить диапазон частот подавления нежелательных электромагнит ных волн. Причем количественное увеличение этого диапазона практическимопределяется величиной емкости емкостных элементов 7, расположенных в каждойиз частей внутреннего металлического цилиндра 3, Варьируя числом емкостных элементов 7, определяемым эту суммарную емкость, можно изменять полосу частот подавления ЭМПП, Естественно, что поверхностное сопротивление резистивного материала б, шунтирующего витки металлической спирали 1, как функция геометрических...

Номер патента: 1688357

Опубликовано: 30.10.1991

Авторы: Королев, Литвин, Сложеникин, Стефанов

МПК: H02M 3/335

Метки: однотактный, постоянного, постоянное

...последовательно соединенных диода 12, резистора 9 и обмотки 6 трансформатора 2), к размагничивающему диоду 11 и через открытый силовой транзистор 7 - к первичной обмотке 14 выходного трансформатора 13, который с вторичной обмотки 16 через выпрямитель 17 и фильтр 18 передает энергию на выходные выводы 19. При этом сердечник трансформатора 13 намагничивается, ток намагничиванияитр 1 в этой обмотке увеличивается (фиг, 2, а, точка 1) в соответствии с петлей гистерезиса (фиг. 3, точкЪ а).Во второй полупериод силовой транзистор 7 закроется, транзистор 8 откроется, диоды 12 и 11 откроются через открытый транзистор 8 током, равнымОэпйгде Ооп - величина опорного напряжения на обмотке 6 трансформатора 2;В - величина резистора 9, 10 15 20 11...

Номер патента: 1688358

Опубликовано: 30.10.1991

Автор: Соколов

МПК: H02M 5/257

Метки: переменного, переменное, регулируемый, трехфазный

...к входу измерительного узла 24 напряжения, Катод разделительного диода 26соединен с входом второго стабилизатора23 напряжения, выход которого подключен 5к управляющему электроду симистора 13 иявляется вторым выводом для подключенияцепи управления исполнительного элемента (симистора 13), и с положительным.выводом постоянного тока третьего 10выпрямительного моста 21, вход переменного тока которого подключен к выходнымвыводам трансформатора 10 тока, являющихся первым и вторым выводами для подключения датчика тока блока 16 15управления,Устройство работает следующим образом.Фазное напряжение сети прикладывается к первичной обмотке первого трансформатора 33 напряжения в блоке 16управления. Напряжение с выводов анодкатод закрытого...

Номер патента: 1688360

Опубликовано: 30.10.1991

Автор: Муконин

МПК: H02M 5/45

Метки: переменного, переменный

...срабатывания релейного элемента; , Ор - входной и выходной сигналы релейного элемента. Сигнал Ор может принимать два значения - логический ноль или логическуюединицу.На фиг. 6 изображена характеристика порогового элемента 18, Выходной сигнал Оп в зависимости от входногопринимает значения "1" или "0".На фиг. 7 приняты следующие обозначения;- сигнал задания тока;, ос - графики соответственно мгновенного значения тока нагрузкии обратной связи потоку нагрузки; т - время; Оя - выходной сигнал порогового.мента 16 появляется "1", ключ 17 35 нально сигналу задания 1. Одновибратор 19 по фронтам сигнала. 40 45 50 элемента 18; Оо - выходной сигнал одновибратора 19; Ои 1 и Ои 2 - выходные сигналы элементов соответственно 20, 22.На фиг. 8...

Номер патента: 1688361

Опубликовано: 30.10.1991

Автор: Чесноков

МПК: H02M 7/48

Метки: постоянного, преобразователем, регулируемое, трехфазное

...будут производить, З 5 например, в тех же зонах проводимости й/3 - 2 7 г/3 и 4 л /3-5 л /3 эа счет противотактного переключения ключей 8, 9. После выключения открытого в этой зоне ключаи включения смежного с ним и подключенно-. 40 го к той же шине питания, что и включенный ключ первой стойки преобразователя, на обмотках трансформатора 10 будет сформирована нулевая пауза длительностью Дсм. О 1 овзонах к/3-2 х/3 и 4 л/3. - 5 л /3). На 45 надцати триггерах с перекрестной связью, Парафазные выходы 01, 01.012, 012 регистра 15 сдвига подключены к входам трех триггеров 16 и 18 и трех идентично выполненныхузлов 19 - 21 формирования управляющих сигналоВ О 4 О 9, СВязи между выходами регистра 15 сдвига и установочными- К входами триггеров 16...

Номер патента: 1688362

Опубликовано: 30.10.1991

Автор: Пузаков

МПК: H02M 7/48

Метки: многоступенчатое, переменное, постоянного, преобразователем

...расположены так, что при последовательном считывании адреса нв выходе каждого блока появляются сигналы управления, последовательно включающие и отключающие преобразовательные модули, формируя на 30 выходе преобразователя квазисинусоидальное многоступенчатое напряжение, При этом в каждом из блоков 11-13 записан свой алгоритм управления для различных зон контроля, Например, в блоке 11 эаписа 40 ны коды управления восемью преобразовательными модулями (фиг, 2 а, табл, 1), в блоке 12 - семью (фиг., б, табл. 2), а в блоке 13 - шестью (фиг. 2 а, табл, 3). В каждый момент времени считывание информации может производиться только из одного блока, выбираемого дешифратором 4, которыйв свою очередь управляется кодом с выходапреобразователя 3,...

Номер патента: 1688363

Опубликовано: 30.10.1991

Автор: Фоменко

МПК: H02M 7/515

Метки: преобразователем, регулированием, тиристорным, трехфазным, частоты, широтно-импульсным

...логического переключателя 6; Ввиду разного коэффициента перекрытия по поддиапазонам частот и их величин, разного числа дополнительных коммутаций на 60 интервале выходной частоты усилитель 9 с управляемым коэффициентом усиления имеет на входе различные величины весовых сопротивлений, коммутируемых разрешающими уровнями с блока 5 частотных реле и выбранными так, чтобы синхронизирующий импульс с блока 12,задержки приходил в момент равенства нулю выходного напряжения интегратора 10, Блок 12 задержки задерживает импульсы логического переключателя 6 на по-, ловину длительности а мин и формирует короткий импульс для обнуления интегратора 10, В момент равенства треугольного напряжения интегратора управляющему напряжению Ои компаратор...

Номер патента: 1688364

Опубликовано: 30.10.1991

Авторы: Васильев, Дзлиев, Качан, Куанышбаева, Силкин

МПК: H02M 7/523

Метки: автономный, инвертор

...25 импульсов, выход которого соединен с третьим входом выходного каскада, э вход с вторым выходом генератора 24 тактовых импульсов, Катоднэя группа тиристорного моста подключена в аноду двухоперационного тиристора 14, катод которого соединен с отводом второго дросселя 12 фильтра. Один конец второго дросселя фильтра подключен к отрицательному входному выводу, а другой через второй конденсатор 13 фильтра - к положительному входному выводу, Анод дополнительного диода 15 соединен с анодом двухоперационного тиристора 14, а катод - с положительным входным выводом, Выход выходного каскада подключен к управляющему электроду двухоперационного тиристора 14. Выходы датчиков напряжения и тока тиристоров подключены к входам сумматора 18, 5 10...

Номер патента: 1690114

Опубликовано: 07.11.1991

Автор: Бояринов

МПК: H02M 1/08

Метки: вентиль, высоковольтный, тиристорный

...3, резистор 5, другой общий вывод тиристоров 1 - 2. Разряжается конденсатор 6 по цепи диод 11, первый элемент 13 гальванической развязки, пороговый элемент 17, диод 10 в случае положительного потенциала на аноде тиристора 2 и по цепи диод 9, пороговый элемент 17, второй элемент 14 гальванической развязки, диод 12 в случае положительного потенциала на аноде тиристора 1. При этом сигналом с выходов элементов 13 или 14 гальванической развязки запускается соответствующий формирователь 15 или 16 импульсов управления и включается тиристор 1 или 2. При отсутствии напряжения на тиристорах 1 и 2 или наличии сигнала управления на входе фотодиода 25 сигнал управления тиристорами 1 и 2 не формируется и тиристоры 1 и 2 не переключаются. Сигналы...

Номер патента: 1690115

Опубликовано: 07.11.1991

Автор: Бояринов

МПК: H02M 1/08

Метки: вентиль, высоковольтный, тиристорный

...включенных звеньях 1-7 через резистор 8 заряжается конденсатор 9, При достижении напряжением на нем уровня порогового элемента 16 последний переключается и конденсатор 9 разряжается по цепи диод 12, первый фотоизлучающий элемент 14, пороговый элемент 16, диод 11, при положительном потенциале на верхнем выводе вентиля, При этом через световод 19 от первого фотоизлучающего элемента 14 на формирователь 5 импульсов управления подается запускающий сигнал, вследствие чего последний срабатывает, включает тиристор 1 и вентиль начинает проводить ток одного направления, При отрицательном потенциале на верхнем выводе вентиля конденсатор 9 аналогично разряжается через диод 10, пороговый элемент 16, второй фотоизлучающий элемент 15, диод 13, что...

Номер патента: 1690116

Опубликовано: 07.11.1991

Авторы: Артюшенко, Малохатка

МПК: H02M 1/08

Метки: мощным, полевым, транзистором

...импульс управляющего сигнала амплитудойОз, В результате вычитания отрицательногонапряжения заряженного конденсатора 7 иимпульса положительной полярности Оз аточке а схемы устройства управления формируется отпирающий импульс положительной полярности амплитудой Оа=Оз-От.Входная емкость Свх транзистора 4 заряжается и на время действия положительногоимпульса транзистор 4 открыт и насыщентоком, ограниченным резистором 6. Напряжение между стоком и истоком Оси открытого транзистора 4 достигает остаточногонапряженияОос 1 - В си 1 н,где Бси - сопротивление открытого транзистора; 1 н - ток через транзистор. В момент прихода очередного импульсаположительный полупериод запирает диод8, при этом конденсатор 7 незначительно разряжается, так как его...

Номер патента: 1690117

Опубликовано: 07.11.1991

Авторы: Силкин, Силкина

МПК: H02M 1/08

Метки: диодом, инвертором, стабилизирующим

...9измеряется датчикам тока 19. В усилителе20 сигнал датчика тока 19 усиливается дотребуемой величины, С выхода усилителя20 сигнал, пропорциональный току стабилизирующего диода 9, далее поступает нафильтр 21. Отфильтрованный сигнал с выхода фильтра 21 сравнивается в устройстве сравнения 22 с сигналом уставки,поступающим от источника задания устэвки23. С выхода устройства сравнения 22 сиг 5 10 15 20 25 30 3540 45 50 55 нал рассогласования поступает на управляющий вход задающего генератора 24. В соответствии с сигналом рассогласования с выхода устройства сравнения 22 изменяется выходная частота задающего генератора 24, Импульсы с выхода задающего генератора 24 через распределитель импульсов 25 и выходные каскады 26, 27, формирующие и...

Номер патента: 1690118

Опубликовано: 07.11.1991

Авторы: Иванов, Игнатьев, Сапегин, Цветков

МПК: H02M 1/08

Метки: переменного, преобразователем, сетью, синхронизации, системы, трехфазной

...входами к трехфазной сети переменного тока. При этом фазы сети А, В, С подключаются к первь;м входам 8, 10, 12 УО 1, 2, 3 соответственно, При работе с сетью, включенной по схеме "звезда", предлагаемое устройство можно подключать ксети по схеме "звезда" (фиг,2) или по схеме "треугольник" (фиг.3), В первом случае вторые входы 9, 11, 13 УО 1,2,3 подключаются к нулевой точке сети (фиг,2), а во втором (фиг,3) - к фазам сети С, А, В соответственноПри работе с сетью, включенной по схеме "треугольник", предлагаемое устройство подключается к сети по схеме "треугольник"(фиг,4), В данном случае вторые входы 9, 11,13 УО 1,2,3 подключается к фазам сети С, А, В соответственно,Рассмотрим работу УО 1 (фиг,1) при подключении устройства к сети по схеме...

Номер патента: 1690119

Опубликовано: 07.11.1991

Авторы: Игумнов, Королев, Фомишкин

МПК: H02M 1/08

Метки: индукцией, статической, транзистором

...Резистор 5 обеспечивает необходимый режим работы транзистора 4, оба р-и-перехода которого в этом случае оказываются смещенными в прямом направлении, Транзистор же 3 при этом закрыт, Особоотметим, что отрицательное напряжсние на затворе СИТ 1 заряжает его емкость затвор- исток. В результате и по окончании действия отрицательного импульса управления СИТ 1все еще находится в закрытом состоянии(до прихода следующего положительного импульса).Основная особенность устройства состоит в обеспечении запирания СИТ 1 вслучае, когда к клеммам (между стоком и истоком СИТ 1) приложено напряжение, ана вход устройства (первичную обмотку трансформатора 2) еще не поступают сигналы управления. Такие условия часто наблюдаются в начальный период времени при...

Номер патента: 1690120

Опубликовано: 07.11.1991

Авторы: Болотов, Волкомирский, Гордовой

МПК: H02M 1/08, H02M 7/537

Метки: ключ, транзисторный

...13 нулевого уровня (фиг.2) транзистор 3 открывается и замы.кает цепь базового тока 14 транзистора 1 через обмотку 10 дросселя 9, При насыщении сердечника дросселя 9 этот ток может ограничиваться резистором или внутренним сопротивлением отпирающего источника 5, Полярность обмотки 12 (15 на фиг.2) при включении транзистора 3 и увеличении базового тока транзистора 1 не способствует открыванию транзистора 2.Повышение уровня входного сигнала приводит к запиранию транзистора 3 и прекращению базового тока транзистора 1, При уменьшении базового тока в обмотке 10 в обмотках 11, 12 наводятся импульсные ЗДС (15 на фиг,2), в результате чего транзистор 2 отпирается, а к переходу база-коллектортранзистора 1 прикладывается запирающее напряжение...

Номер патента: 1690121

Опубликовано: 07.11.1991

Автор: Уманский

МПК: H02M 3/335

Метки: постоянного

...подключенную к выходным выводам последовательную цепь. В ней обмотка 11 и диод 12 включены согласно с секциями 3.110 З.М вторичной обмотки и с разделительными диодами 6,1-6.М. Второй диод 13 шунтирует силовой транзистор в обратномнаправлении.Преобразователь работает следующимобразом. При поступлении очередного управляющего импульса Еь от выхода источника 5 на базу транзистора 4 он насыщается и через него и обмотку 2 трансформатора 1 начинает протекать ток 12, имеющий пилообразную 20 форму (фиг.2 а, б), Диоды 6.1 - 6.М и 12 при этом заперты, поскольку секции 3,1 - З.М вторичной обмотки и обмотки 11 трансформатора 1 включены встречно относительно 25 обмотки 2. В момент Тэ окончания импульсаЕи транзистор 4 запирается, в индуктивности...

Номер патента: 1690122

Опубликовано: 07.11.1991

Автор: Маслов

МПК: H02M 3/335

Метки: конвертор, резонансный, самовозбуждающийся

...в управляющей обмоткеэлемента 9 уменьшается, что приводит куменьшению частоты автоколебаний иприближению ее к резонансной частотеконтура 6, 7, 11, и, следовательно, к росту10 тока через контур, что приводит к восстановлению (увеличению) выходного напряжения.При увеличении выходного напряженияпо какой-либо причине ток подмагничива 15 ния в управляющей обмотке элемента 9 возрастает, что приводит к еще более раннемунасыщению сердечников элемента 9, и,следовательно, к росту частоты автоколебаний, что приводит к уменьшению тока в20 контуре 6, 7, 11 (фиг,2) и к восстановлению(уменьшению) выходного напряжения конвертора. Корректирующий конденсатор 16предотвращает нежелательные колебанияв схеме,25 Конденсатор 8 является разделительным, т.е,...

Номер патента: 1690123

Опубликовано: 07.11.1991

Авторы: Шапиро, Шутов

МПК: H02M 3/335

Метки: постоянного

...увеличивается падение напряжения на активном сопротивлении вторичной обмотки 4 трансформатора, а падение напряжения на активном сопротивлении обмотки 8 не иэ.- 15 меняется, так как через нее не протекает выходной ток. ЭДС обеих обмоток компенсируется, Таким образом, изменяется величина сигнала рассогласования между первым и вторым измерительными входа ми блока 5 управления, что приводит к изменению сигнала на его выходе, который воздействует на транзистор 1, умень. шая длительность нахождения его в активном состоянии, Вследствие этого про исходит ограничение выходного тока устройства и уменьшение выходного напряжения режим ограничения тока нагрузки). При коротком замыкании в нагрузке выходное напряжение уменьшается до нуля 30 и...

Номер патента: 1690124

Опубликовано: 07.11.1991

Авторы: Бараник, Маланов, Пономарев

МПК: H02M 3/335

Метки: однотактный, постоянного

...4 и конденсатором 19, и благодаря наличию индуктивности О С-фильтра 5 заряжается до напряжения, существенно превышающего номинальное выходное напряжение (диаграмма 33 напряжения на конденсаторе 19, фиг.2). Одновременно с зарядом конденсатора 19 через диод 15 и размыкающий ключевой элемент 29 происходит заряд конденсатора 7 диаграмма 34 напряжения на конденсаторе 7, фиг,2), Емкость последнего невелика, однако ввиду небольшого значения тока, потребляемого блоком 6 управления, энергии, запасенной этим конденсатором, хватает для обеспечения нормальной работы блока управления до следующего такта заряда, и так как разряд конденсатора 7 к очередному такту разряда незначительный, то отвод части энергии, запасаемой конденсатором 19 для...

Номер патента: 1690125

Опубликовано: 07.11.1991

Авторы: Кобзев, Коновалов, Музыченко

МПК: H02M 3/337

Метки: постоянного

...ключами 24 - 27 (фиг,З).Трансформаторы ячеек образуют многофазную систему за счет последовательного соединения в кольцо дополнительных обмоток, или объемного витка, или разветвленной многофазной магнитной системы,Модуляционный источник питания может работать в трех режимах, В первом режиме осуществляется регулирование выходнсго напряжения с помощью многофаэной широтно-импульсной модуляции МШИМ (фиг,2), Во втором режиме регулирование осуществляется при помощи многофазной частотно- импульсной модуляции МЧИМ, В третьем режиме регулируют совместно при помощи МШИМ и МЧИМ.Пусть на информационный вход 11 поступает управляющее воздействие в виде медленно нарастающего напряжения, которое изменяет длительности импульсов 18 - 21 (фиг.2) от 1 и мин...

Номер патента: 1690126

Опубликовано: 07.11.1991

Авторы: Голубин, Левинзон, Чемерисов

МПК: H02H 7/12, H02M 3/325

Метки: источник, регулируемый, электропитания

...устанавливает триггер 33 блока 31 управления в такое состояние, когда на вход управления третьего оптрона 26 поступает сигнал, что приводит к включенному состоянию этого оптрона и включению полупроводникового элемента 8, в качестве которого применен тиристар, Отпайка 5 трансформатора 1 подключается к силовой схеме источника, одновременно сигнал с выхода триггера 33 поступает и на входы ключей 28 и 29, что приводит к переключению первого 19 и второго 25 оптронов и тиристаров 10-13 тиристарнаго моста.В аварийном режиме сигнал с датчика 15 така поступает на вход порогового элемента 32 блока 31 управления, который срабатывает и опрокидываеттриггер 33, сигнал с выхода блока 31 управления не поступает, запирается третий оптрон 26,...

Номер патента: 1690127

Опубликовано: 07.11.1991

Авторы: Бурунин, Калинин, Сидоренко

МПК: H02M 5/22

Метки: мощности

...с выходами задатчика 14 и одновибратора 26. Выходы порогового элемента 12 и инеертора 15 через дополнительные одновибраторы 27 и 28 подключены к входам элемента ИЛИ-НЕ 29, выход которого подключен к входу разрешения выборки ПЗУ 17.Устройство работает следующим образом.Если в начальный момент времени нагревательная установка полностью охлаждена, необходимо ускоренно разогнать установку до заданного задатчика 11 параметра регулирования температуры. Для этого в задатчиках верхнего 13 и нижнего 14 уровней оператором замыкаются ключи, соответствующие предельному диапазону, в котором может находиться заданная температура езоне печи, Среднее значение атой температуры определяется задатчиком 11 параметра регулирования.1690127 10 30 35...

Номер патента: 1690128

Опубликовано: 07.11.1991

Автор: Джус

МПК: G05F 1/26, H02M 5/257

Метки: переменного

...путем изменения относительной длительности включенного, отключенного состояния ключа. Изменение длительности отпира 1 ощих импульсов выполняется блоком 7. Регулирование этой длительности импульсовосуществляется по сигналу с датчика 9, выходное двухполярное напряжение которого изменяется по величине и знаку. В зависимости от полярности напряжения на выходе датчика 9 включен один из нуль-органон 10 или 11, который через соответствующую схему И 6 или 5 разрешает прохождение импульсов на один из ключей 3, 4, Выпрямитель 8 преобразует управляющий сигнал в сигнал одного знака, т,е. обеспечивает характеристику типа фиг;3. При этом блок 7 при нулевом входном сигнале не формирует импульсов на выходе. Блоки 12, 13 задержки обеспечивают...
