Способ управления инвертором с трансформаторным выходом

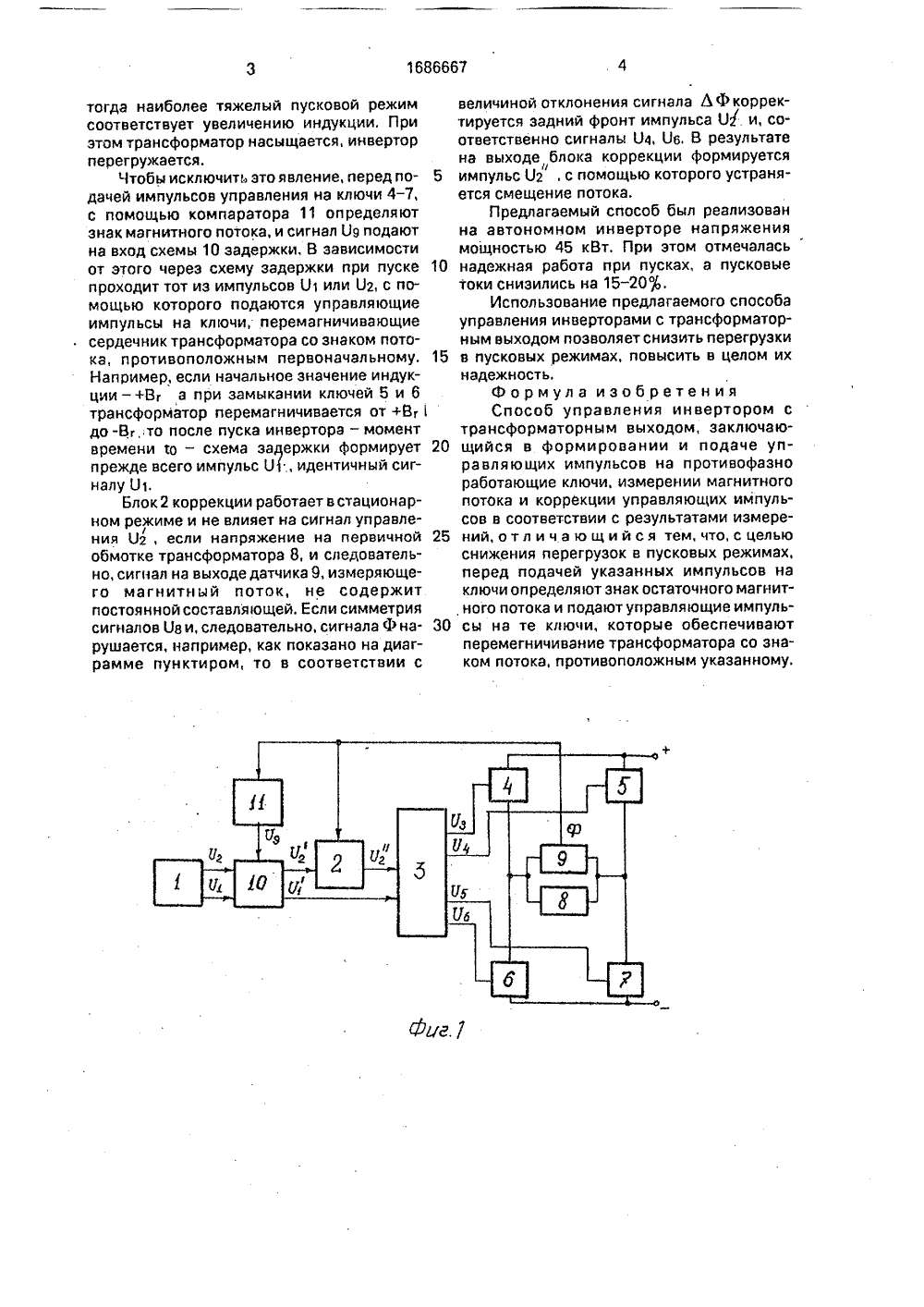

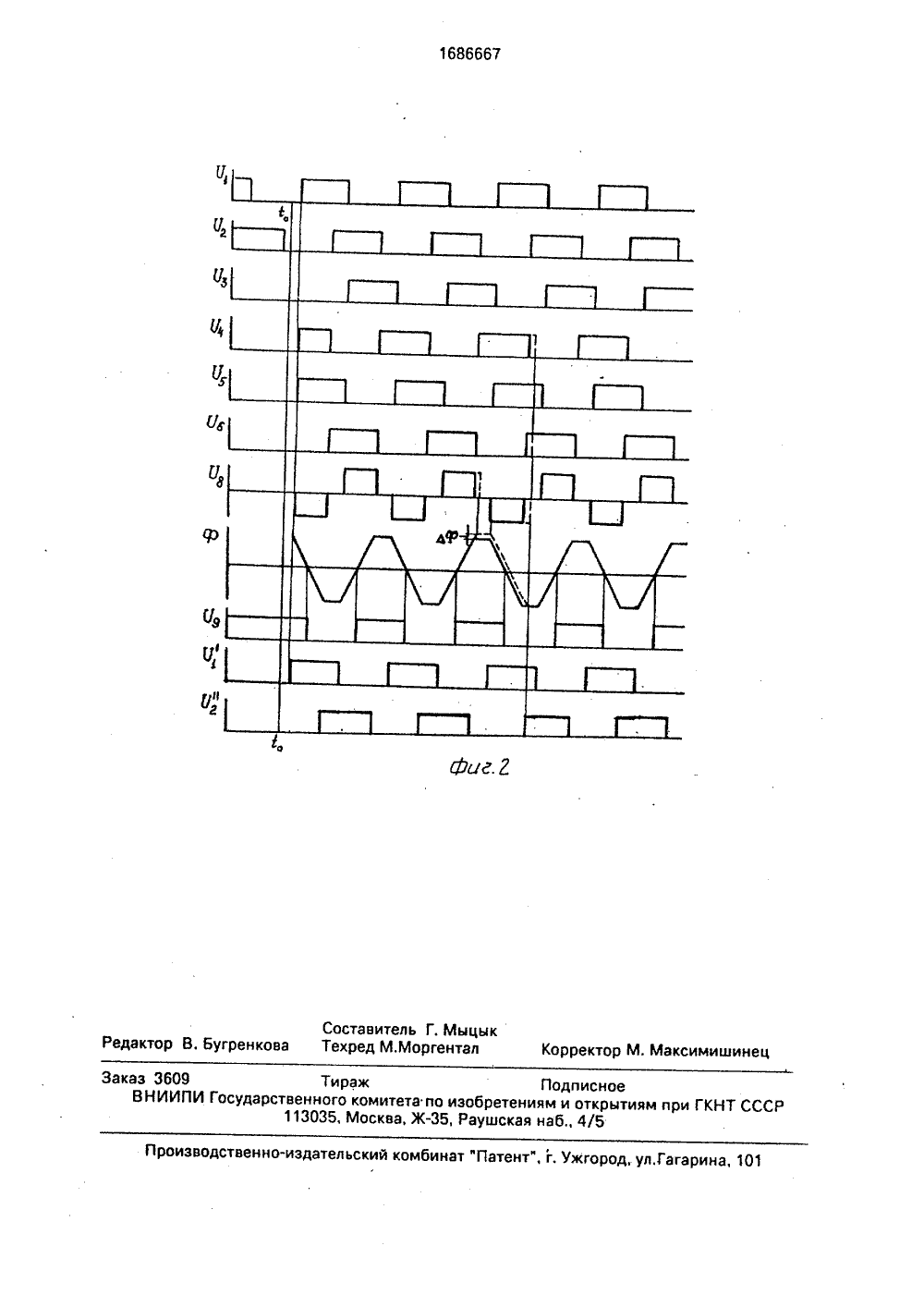

(53)5 ЕТЕЛЬСТВУ К АВТОРСКО ледоватеий и техностроенияв,Л. С, Фед ь- оССР 988. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СВ 1427528, кл. Н 02 М 7/515;Патент США М 4124885,кл. Н 02 М 1/18, кл. 363/56, 19 Изобретение относится к электротехнике, в частности к классу инверторов с трансформато рн ы м выходом.Целью изобретения является снижение перегрузок в пусковых режимах.На фиг. 1 представлено устройство, реализующее способ; на фиг, 2 - диаграмма, поясняющая .его работу.Устройство содержит блок 1 опорных сигналов, блок 2 коррекции, блок 3 логики, один из входов которого подключен к выходу блока 2 коррекции, а выходы - к соответствующим управллющим входам ключей 4-7, соединенных по мостовой схеме, в диагональ которой включена первичная обмотка трансформатора 8, Параллельно последней подключен датчик 9 магнитного потока. Устройство содержит также схему 10 задержки, два входа которой подключены к соответствующим выходам блока 1 опорных сигналов, компаратор 11, выход ко, И 1686667 А 1(54) СПОСОБ УПРАВЛЕНИЯ ИНВЕРТОРОМ С ТРАНСФОРМАТОРНЫМ ВЫХОДОМ (57) Изобретение относится к силовой преобразовательной технике, Цель изобретения - снижение перегрузок в пусковых режимах, вызванных насыщением выходного трансформатора, Поставленная цельдостигается тем, что перед подачей уг 1 равляющих импульсов на ключи инвертора определл от знак остаточного магнитного потока и подают управляющие импульсы на те ключи, которые обеспечивают перемагничивание трансформатора со знаком потока, противоположным вышеуказанному, 2 ил. торого подключен к третьему входу схемы 10 задержки, Один из выходов схемц 10 задержки подключен к одному из входов блока 3 логики, а второй выход - через блок 2 коррекции к второму входу блока 3 логики.Выход датчика 9 магнитного потока подключен к входу блока 2 коррекции и одновременно к входу компаратора 11.На выходах блока опорных сигналов формируются импульсы напряжения 01, Ир. В блоке логики 3 формируют импульсы Оз, Од, 05, Об управления ключами инвертора 4-7, При этом на первичной обмотке трансформатора 8 формируется напряжение Ов,До подачи управляющих сигналов нэ ключи 4 - 7 магнитопровод трансформатора 8 может находитьсл в двух устойчивых состояниях, характеризующихся остаточной индукцией+Вг и -Вг.Предположим для определенности, что магнитопровод находилсл в состоянииВгтогда наиболее тяжелый пусковой режим соответствует увеличению индукции. При этом трансформатор насыщается, инвертор перегружается.Чтобы исключить это явление, перед подачей импульсов управления на ключи 4 - 7, с помощью компаратора 11 определяют знак магнитного потока, и сигнал 09 подают на вход схемы 10 задержки. В зависимости от этого через схему задержки при пуске проходит тот из импульсов 01 или 02, с помощью которого подаются управляющие импульсы на ключи, перемагничивающие сердечник трансформатора со знаком потока, и ротиво пол ожн ым первоначал ьному. Например, если начальное значение индукции - +Вг а при замыкании ключей 5 и 6 трансформатор перемагничивается от +Вгдо -Вгто после пуска инвертора - момент времени 1 о - схема задержки формирует прежде всего импульс О, идентичный сигналу 01,Блок 2 коррекции работает в стационарном режиме и не влияет на сигнал управления Ог, если напряжение на первичной обмотке трансформатора 8, и следовательно, сигнал на выходе датчика 9, измеряющего магнитный поток, не содержит постоянной составляющей. Если симметрия сигналов Ов и, следовательно, сигнала Ф нарушается, например, как показано на диаграмме пунктиром, то в соответствии с величиной отклонения сигнала Лф корректируется задний фронт импульса О. и, соответственно сигналы О, Ов, В результате на выходе блока коррекции формируется//5 импульс 02, с помощью которого устраняется смещение потока.Предлагаемый способ был реализованна автономном инверторе напряжения мощностью 45 кВт. При этом отмечалась 10 надежная работа при пусках, а пусковыетоки снизились на 15 - 20%.Использование предлагаемого способауправления инверторами с трансформаторным выходом позволяет снизить перегрузки 15 в пусковых режимах, повысить в целом ихнадежность.Формула изобретения Способ управления инвертором странсформаторным выходом, заключаю щийся в формировании и подаче управляющих импульсов на противофазно работающие ключи, измерении магнитного потока и коррвкции управляющих импульсов в соответствии с результатами измере ний,отличающийся тем, что, с цельюснижения перегрузок в пусковых режимах, перед подачей указанных импульсов на ключи определяют знак остаточного магнитного потока и подают управляющие импуль- ЗО сы на те ключи, которые обеспечиваютперемегничивание трансформатора со знаком потока, противоположным указанному.1686667 оставитель Г, Мыц хред М.Моргентал эктор В. Бугренкова Те Корректор М. Максимишине Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина Заказ 3609 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5
