Устройство для токовой защиты реактированной рабочей линии, питающей две секции шин 6 кв

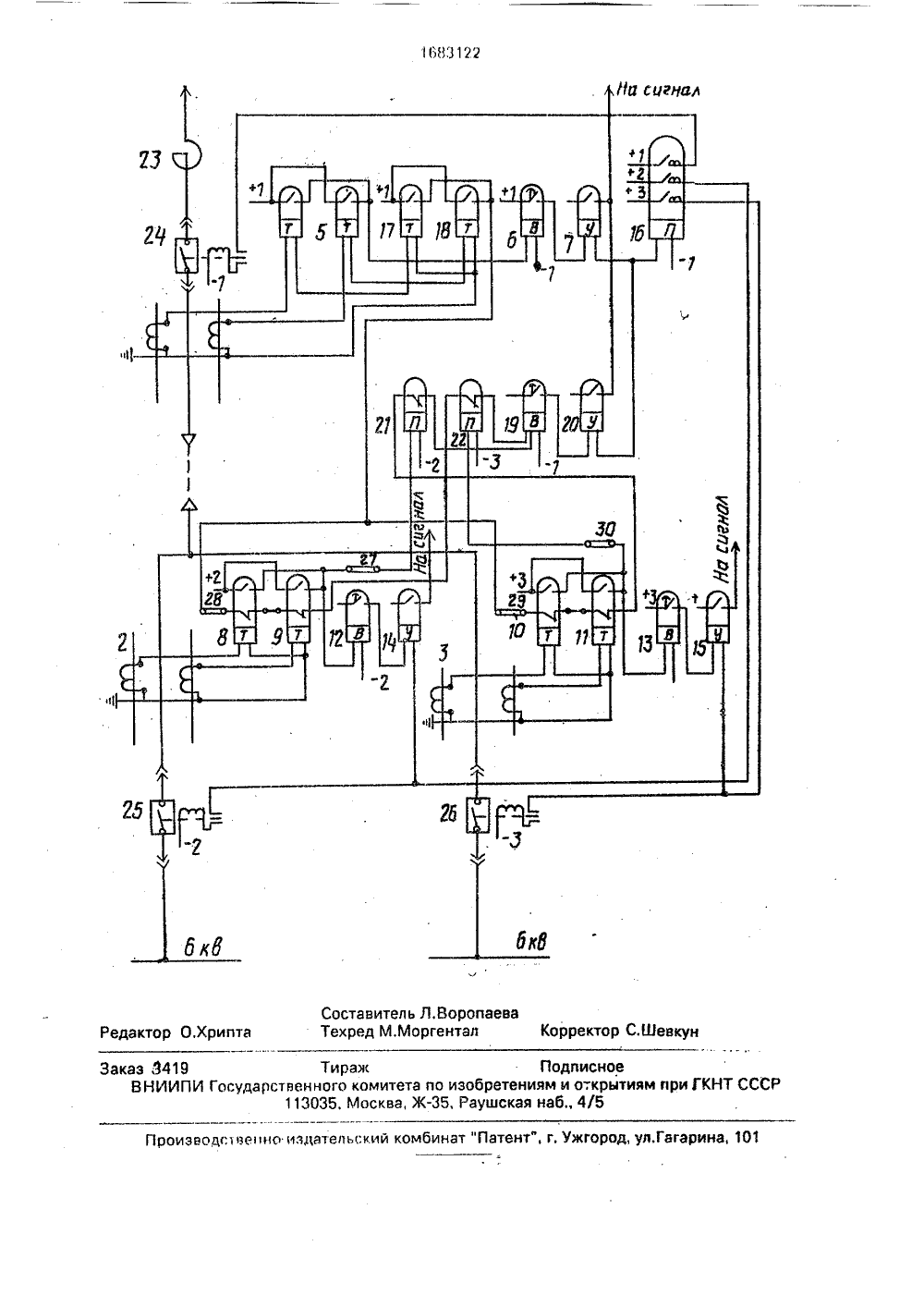

ЮЗ СОПГ ) СКИХСОЦИЛЛИСИЧЕСКИХ РЕСПУБЛИ 02 Н 7/2 ИЕ ИЗОБРЕТЕНИ ЕЛЬСТВУ а и автомабственных Библиотека .: Энергия,И ЗАЩИТЫ ИНИИ, ПИющим кон- замыкаюеле 16 с онтакты укащим образом су источника ительный реа реле 17 и 18 ами, реле 19 актом и сигм контактом, с размыкаюНа чертеже чатель 24 пипервого 25 и эом.При междуфаз в зоне рабочей лин вводов и при нали уставок реле рел лийии и дополнит лейногооргана вд ыканиика 2 иЗтоковых рабочей ного реоба укаом коротком за ии до датчиков т чии идентичных йного органа льно установлен йствие приходят ГОСУДЯРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЬПИЯПРИ ГКНТ СССР К АВТОРСКОМУ .С(56) Байтер Н, И. Релейная защиттика питающих элементов сонужд тепловых электростанций.электромонтера, вып. )ч. 415, М1975, с. 30,(54) УСТРОЙСТВО ДЛЯ ТОКО ВОРЕАКТИРОВАННОЙ РАБОЧЕЙ ЛТАЮЩЕЙ ДВЕ СЕКЦИИ ШИН 6 Изобретение относится к релейной защите и автоматике энергосистем и может быть использовано в устройстве максимальной токовой защиты рабочей линии, присоединенной к сборным шинам генераторного напряжения, питающей две секции шин 6 кВ,Цель изобретения - повышения быстродействия при коротком замыкании в зоне рабочей линии до датчиков тока вводов.На чертеже приведена принципиальная электрическая схема устройства для токовой защиты.Устройство для токовой защиты реактированной рабочей линии, питающей две секции шин 6 кВ, содержит датчик 1 тока рабочей линии, датчик 2 и 3 тока вводов, релейный орган рабочей линии включает два реле 4 и 5 тока с замыкающими контактами, реле 6 времени с замыкающим контактом и сигнальное реле 7 с замыкающим контактом, каждый иэ релейных органов ввода включает два реле 8 и 9 (10 и 11) с замыкающими и размыкающими контакта 50 1683122 А 1(57) Изобретение относится к релейной защите и автоматике энергосистем и может быть использовано в устройстве максимальной токовой защиты рабочей линии, присоединенной к сборным шинам генераторного напряжения, питающей две секции шин 6 кВ, Цель изобретения - повышение быстродействия при коротком замыкании в зоне рабочей линии до датчиков тока вводов, Поставленная цель достигается тем, что дополнительно введены релейный орган и два реле-повторителя с размыкающими контактами. 1 ил. ми, реле 12 (13) времени с замыкатактом и сигнальное реле 14 (15) сщим контактом, выходное рзамыкающими контактами, кзанных реле . соответствуюподключены к плюсу и минуоперативного питания,дополнлейный орган, включающий двтока с замыкающими контактвремени с замыкающим контнальное реле 20 с замыкающидва реле-повторителя 21 и 22щими контактами контролями.показаны реакторы 23, выклютающей линии и выключателивторого 26 вводов.Устройство работает следующим обрэанных релейных органа одновременно, за.мыкаются контакты реле 17 и 18 тока дополнительного релейного органа, выдается импульс через последавагельную цепь размыкающих контактов реле 8, 9 и 10, 11 тока релейных органов первого и второго вводов, через размыкающие контакты реле-повторителей 21 и 22 на срабатывание реле 19 времени, через 0,5 с замыкается контакт реле 19 времени, и через обмотку сигнального реле 20 на обмотку выходного реле 16, выходное реле 16, срабатывая, отключает выключатели рабочей линии 24, вводов 25 и 26, релейный орган рабочей линии с задержкой в 1,5 с не успевает выдать сигнал на срабатывание выходного реле 16, и после атклочения выключателя 24 рабочей ликии возвращается в исходное положение.При междуфазном коротком замыканиина шинах 6 кВ первой секции первого ввода в действие приходят релейный орган рабочей линии, дополнительный релейный орган и релейный орган первого ввода, срабатывая, реле 8 и 9 тока первого ввода размыкают размыкающие контакты, блокируя импульс на реле 19 времени от замыкающих контактов реле 17 и 18 тока дополнительного релейного органа, одновременно замыкаются замыкающие контакты реле 8 и 9 тока первого ввода и выделяется импульс на срабатывание реле-повторителя 21, которое, размыкая размыкающий контакт, блокирует импульс на реле 19 времени, предупреждая ложную работу устройства посредством замкнутой последовательной цепи размыкающих контактов реле 10 и 11 тока второго ввода, с задержкой в 1 с релейный орган первого ввода отключает свой выключатель 25, и устройство возвращается в исходное положение,При междуфазном коротком замыканиина шинах 6 кВ второй секции второго ввода в действие приходят релейный орган рабочей линии, дополнительный релейный орган и релейный орган второго ввода, Срабатывания, реле 10 и 11 тока второго ввода размыкают размыкающие контакты, блокируя импульс на реле 19 времени от замыкающих контактов реле 17 и 18 тока дополнительного релейного органа, одновременно замыкаются замыкающие контакты реле 10 и 11 тока, второго ввода и выдается импульс на срабатывание реле-повторителя 22, которое, размыкая размыкающий контакт, блокирует импульс на реле 19 времени, предупреждая ложную роботу устройства посредством замкнутой последовательной цепи размыкающих контактов реле 4 и 5 тока релейного органа первого ввода, с задержкой в 1 с релейный орган второго5 накладки 28 и 27 для исключения ложного блокирования дополнительного релейного 10 ЭО 40 вующего релейного органа, второй вывод 20 25 45 50 ввода отключает свой выключатель 26, схема возвращается в исходное положение. При выводе первого ввода в ремонт необходимо вывести из действия две оперативные органа при проверке защиты первого ввода,При выводе второго ввода в ремонт необходимо вывести из действия две оперативные накладки 29 и 30 Формула изобретенияУстройство для токовой защиты реактированной рабочей линии, питающей две секции шин 6 кВ,содержащее датчик тока рабочей линии, датчики тока вводов, выводы указанных датчиков тока подключены к входам соответственно релейного органа рабочей линии и релейных органов вводов, выходное реле, каждый из релейных органов выполнен в виде двух токовых реле, выводы обмоток которых являются входами релейного органа, реле времени и сигнального реле, замыкающие контакты токовых реле соединены параллельно и первыми выводами подключены к плюсу источника оперативного питания соответствующего релейного органа, а вторыми выводами - к первому выводу обмотки реле времени, второй вывод которой подключен к минусу источника оперативного питания соответствующего релейного органа, один вывод замыкающего контакта реле времени соединен с плюсом источника оперативного питания соответствующего релейного органа, другой вывод укаэанного контакта соединен с первым выводом обмотки сигнального реле, которое является выходом релейного органа, второй вывод обмотки сигнального реле релейного органа рабочей линии подключен к первому выводу обмотки выходного реле, второй вывод которой подключен к минусу источника оперативнага питания релейного органа рабочей ликии,вторые выводы обмоток сигнальных реле релейных органов первого и второго вводов предназначены для включения в цепь отключения соответствующего выключателя ввода, замыкающий контакт сигнального реле первым выводом подключен к плосу источника оперативного питания соответстуказанного контакта предназначен для подключения к цепям сигнализации, первые выводы замыкающих контактов выходного, реле подключены к плюсу источника оперативного питания соответствующего релейного органа, а .вторые выводы указанных контактов предназначены для включения в цепь отключении выключателя рабочей линии и выключателей вводов соответственно, 1(1 Я 1 7ои ч а ю щ е е с ч ем, что, с целью пвышения бысгродейсвия при коротком замыкании в зоне рабочей линии до датчиков тока вводов, введены дополнительный релейный орган, два реле-повторителя с 5 раэмыкающими контактами, последовательно соединенные размыкающие контакты токовых реле репейных органов вводов, при этом дополнительный репейный орган выполнен в виде двух токовых реле, реле 10 времени и сигнального реле, при этом выводы обмоток двух токовых реле являются входами дополнительного релейного органа и подключены к выходам датчика тока рабочей линии, замыкающие контакты тоовых,15 реле соединены параллельно и первыми выводами подключены к плюсу источника оперативного питания релейного органа рабочей пинии, а вторыми выводами соединены через размыкающие контакты токовых 20 реле релейного органа первого ввода с первым.выводом раэмыкающего контакта первого реле-повторителя и через раэмыкающие контакты токовых реле ре-. лейного органа второго ввода с первым вы водом размыкающего контакта второго реле-повторителя, вторые выводы размыкающих конгаков первого и второго реле-повторителя соединены с первым выводом обмотки реле времени, второй вывод которой соединен с минусом источника оперативного питания релейного органа рабочей линии, с плюсом которого соединен первый вывод замыкающего контакта указанного реле времени, второй вывод указанного контакта через обмотку сигнального реле подключен к первому выводу обмотки выходного реле, первый вывод замыкающего контакта сигнального реле соединен с плюсом источника оперативного питания релейного органа рабочей линии, второй вывод указанного контакта соединен с вторым выводом замыкающего контакта сигнального реле релейного органа рабочей линии, первые выводы обмоток перво го и второго реле-повторителя подключены к общей точке замыкающих контактов токовых реле репейных органов соответственно второго и первого вводов, вторые выводы обмоток первого и второго реле-повторителя подключены к минусу источников оперативного питания релейных органов соответственно второго и первого вводов.Составитель Л.ВоропаеваРедактор О.Хрипта Техред М,Моргентал Корректор С. шевкуаказ 3419 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035. Москва, Ж, Раушская наб., 4/5зводс ввео издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10
