H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 385089

Опубликовано: 01.01.1973

Автор: Перельцвайг

МПК: F15B 15/02, H01H 31/24

Метки: всесоюзная

...по которой воздух пз ресивера поступает в ра бочую полость 10, н перемещается со сравнительно большим ускорением, Вследствие подпитки рабочей полости 10 пз респвера через канал 14 ускорение поршня сохраняется на всем пути его перемещения.20 Поршень б, сжимая пружину б, перемещаеттолкатель 1 б с тарельчатым клапаном 1 б до упора в седло 17 крышки 18. При этом перемещается каретка 2, замыкая контакты 19 и 20, Усилие прижима контактов определя ется пружиной 21.С момента поступления сжатого воздуха врабочую полость 10 часть воздуха стравлпвается из нее по каналу 22 через дроссель 23 в полость 24 выхлопа и далее через отвер стие 2 б в атмосферу.Корректор Н Стельмах Редактор Е. Васева 3 2376 15аказ / Изд.677 Тираж 678 ПодписноеЦНИИПИ Комитета...

Номер патента: 385263

Опубликовано: 01.01.1973

Автор: Вто

МПК: G05B 23/02, H01H 49/00

Метки: 385263, изобретения, описание

...на замкнутой ленте мапитографа импульсы, форма которых определяется изыенением напряжения на замкнутых контактах. Запись ечрерывно стирается стирающей головкой 15, присоединенпой к генератору стираощих сипалов через контакты реле 12.В случае появления сбоя (отказа) срабатывает реле 8 (выходное реле амплитудного дискриминатора 8) и включает блоки(руощее реле 14 (канала), которое, в свою очередь, ,включает блокирующее реле 21 (самописца), ,и последее запускает двигатель самописца 20, падтота,вливая его к работе.Реле 21 отключает питание обмоток реле 14 всех каналов, но в канале, где появляется первый сбой реле 14, продолжает удерживатьполучая питание через собственный контакт. Реле 3 включает также реле времени 9, которое по...

Номер патента: 385331

Опубликовано: 01.01.1973

Автор: Сухов

МПК: H01H 33/664

Метки: выключателя, высоковольтного, контакт, неподвижный

...работает как торцовый, в нем существенно укорачивается раоочнй ход.Ненужность точной центровки контактапри установке его ца выключатель упрощаетмон. аж и повышает падежцость выключателя,На чертеже представлен общий вид неподвижного контакта.Контакт содержит неподвижное основание1 с резьоой 2 для крепления его к,выключателю, торцовый контакт 3 с пружиной 4 ицилиндрические периферийные контакты 5,ЗО подпружиненные в радиальном направлениикольцевыми пружинами 6 и в осевом направлении - пружинамн 7. Между, контактами 5 расположены связанные с основанием 1 направляющие перегородки 8, обеспечивающие устойчивость контактов.На контактах 5 имеются буртики 9, через которые оип опираются па перегородки 8, Сферические концы к"нтактов,...

Номер патента: 385332

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H01H 1/60

Метки: контактное, многопозиционного, переключателя

...по контактным ламелям, причем для самоочистки ламелей от пыли,и других продуктов износа контактных пар на контактирующей поверхности ролика нарезана спиральная канавка прямоугольного профиля, а сам ролик выполнен ,шире ламелей.На фиг, 1 представлено предлагаемое устройствовид сбоку; на фиг, 2 - то же, вид в плане; на фиг. 3 - разрез гво А - А эа фиг, 1,Контактное устройство платы индикации состоит из неподвижного диска (платы) 1 с контактными ламелями 2, электрически изолированными от основания и друг от друга, по которым перекатывается цилиндрический контактный ролик 3. Ролик вращается на оси в обойме 4, укрепленной на траверсе 5. Траверса при помощи фланца соединена с валом переключателя б. На .контактном ролике 8 по образующей...

Номер патента: 385333

Опубликовано: 01.01.1973

Авторы: Авторы, Городского, Зорук, Мельниченко

МПК: H01H 3/26

Метки: аппаратов, коммутационных, электропривод

...механизмов привода. Достигается она сочленением приводного ,вала коммутационного аппарата с бегуном коаксиально-линейного электродвигателя посредством кулисы через 1 поглошающий удары амортизатор, который жестко закреплен на конце бегуна. Получив команду на включение, электродвигатель 2 прямолинейно перемещает свой бегун и неподвижно сочлененные с ним амортизатор 3 и вилоеу 4 с роликом 5, сообщая движение рычагу 6, который поворачивается вместе с валом 7 коммутационного аппарата, При движепии бегуна усилие электродвигателя передается рычагу вала посредством ролипса через одну из пружин сжатия амортизатора. После снятия напряжения с обмотки статора элект 1 родвигателя н установки подвижных контактных ножей коммутационного аппарата...

Номер патента: 385334

Опубликовано: 01.01.1973

Авторы: Андрейчук, Езерский

МПК: H01H 9/24

Метки: 385334

...могут быть выполнены выступы, которьте через определенный угол поворота взаимодействуют с упорами 9 и 10.Упор 9 закреплен,неподвижно на барабане ооружинного энергоносителя 5, а упор 10 закреплен также неподвижно 1 на рабочем элементе 11, жестко установленным на валу2:пр ивода.Диск-гайка постоЗО такте со штоко,м 12,контактами положения рабочих;пружин и в опеределенные моменты выключает или разрывает цепь питания электродвигателя для заводки или подзаводки рабочих пружин энергоносителя, включает или разрывает цепь катушечки включения и механически блокирует кнопку включения.При ручной или двигательной заводке привода ьращается барабан 5 пружинного энергоносителя, а вал 2 привода стоит на запорном устройстве. Вместе с барабаном...

Номер патента: 385335

Опубликовано: 01.01.1973

Автор: Спиридонов

МПК: H01H 11/04

Метки: 385335

...сотен кило- герц до нескольких гигагерц в зависимости от типа контактов и поставленной технологической задачи (отжиг, очистка или что-то другое). Продолжительность обработки при разных режимах разная и составляет от нескольких десятых долей секунды до нескольких секунд. Температура концов контактных пружин при этом может быть от нескольких десятков до нескольких сотен градусов Цельсия. При больших энерпиях импульса тока получают даже оплавленне контактирующих поверхностей (без разрушения баллона прибора). Так, например, в экспериментах при специальном поверхностном разогреве контактного покрытия оплавляли даже поверхность родия, который является более тугоплавким металлом, чем контактная пружина, изготовленная из пермаллоя. Проводя...

Номер патента: 385336

Опубликовано: 01.01.1973

МПК: H01H 33/55, H01H 33/75

Метки: выключателя, высоковольтного, маслоотделитель

...которые происходит дросселирование и выброс газо-масляной смеси в 25 корпус маслоотделителя при отключении номинальных токов и токов короткого замыеан,и,я. Шариковый клапан 10 удерживает корпусе клапана 7 при помощи шплинт Под действием давления внутри полюса15 20 25 зо 35 ключателя, возяикающего при гашении электрической дуги, газо-масляная смесь, пройдя через штуцер нижней части корпуса маслоотделителя, приподнимает шариковый клапан 10 который закрывает центральное отверстие 8 корпуса клапана 7.Попав в полость 18 нижней части 2 корпуса маслоотделителя газо-масляная смесь проходит, дросселируясь через каоиллярные отверстия 11. Так как диаметр этих отверстий невелик, а давление внутри полюса достаточ,но велико, то газо-масляная смесь...

Номер патента: 385337

Опубликовано: 01.01.1973

Авторы: Бортн, Граевский

МПК: H01H 33/64

Метки: высоковольтный, переключатель

...коммутационной аптрофизических установок.При работе с пучком заряженныускорителей возникает необходимостмути р ующем устройстве, позволяюсканировании потенциала мишени пски заряжать мишень от внешнего ивысокого напряжения до определетенциала без электростатическихТак как прои размыкании электричесв начальный момент в среде междтами возникают проводящие каналыисходит частичная утечка заряда сж поэтому необходимо устройствомальными потерями заряда при коь х частиц ь в комщем при ериодичесточника нного понаводок. кой цепи у контакто промишени с минимутац;ии. Известны высоковольтные маслонапол ные или вакуумные выключатели, имею специальные дугогасительные устройства, тановленные на вводах:и подвижных ш гах,Однако такие выключатели не реш...

Номер патента: 385338

Опубликовано: 01.01.1973

Автор: Абушенков

МПК: H01H 43/00

Метки: времени, реле

...различных скоростях крестовина получает вращение, Скорость вращения крестовины зависит от разности чисел оборотов двигателей, и чем меньше эта разность, тем медленнее вращецие крестовины с закрепленным на ней програмлтцым диском. Скорость вращения каждого двигателя настраивается и т оддерживается с высокой точностью стабилизатором и регулятором оборотов, Таким образом осуществляется бесступенчатое регулирование в широких пределах оборотов программного диска, управляющего через переключатель различными исполнительными механизмами.Недостаток указанного реле времени состоит в сложности конструкции из-за наличия планетарного механизма, каждая полузана с двигателем постоян;скто рлова Иад, е 654елак 1 иоооретеиий и открытиЙ при Совет 1 осква,...

Номер патента: 385339

Опубликовано: 01.01.1973

Авторы: Егоров, Коновалов

МПК: H01H 43/10

Метки: включения, цепей, электрических

...замокнута) и периода выдергики (когда электрическая цепь разомкнута),Продолжительность рабочего периода обусловлена временем нажатия хвостовика щупа на шток электричеоки 1 х контактов 15 и определяется временем прохождения щупа по передней части б разрезного кольца до окна 8 в буртике 7,Продолжительность периода,выдержки обусловлена временам прохождения щупа от акна 8 до агравичителя (т. е. возврат щупа под действием пружинны 11 в свое пе 1 рвоначальное положенйе - практически это доли секунды), временем прохождения по винтовым канавкам вращающегося барабана 2 до разрезного кольца 5 и временем прохождения клиновой передней части кольца до момеига захода щупа за его буртик 7 (в этот момент щуп повернемся и своим лвостовиком,...

Номер патента: 385340

Опубликовано: 01.01.1973

Авторы: Вител, Селезнев

МПК: H01H 47/02

Метки: импульсного, однополярного, устройств, форсирования, электромеханических

...удерживающий подвижное звено в сработанном состоянии.Структурная схема предлагаемого устройства приведена на чертеже.Схема состоит из логического потенциального устройства 1, управляемого генератором 2 тактовых импульсов, имитирующим источник внешних сигналов управления, ,и пороговым формирователем 8 длительностей импульса и паузы, предназначенным для создания оптимального по быстродействию импульсного алгоритма управления ЭМУ; усилителя мощности 4, нагруженного на обмотку управления ЭМУ, соединенного гальвани- чески с выходной цепью логического устройства 1; чувствительного элемента Б, включенного в выходную цепь усилителя 4, подающего сигнал во входную цепь формирователя 3 паузы в функции времени тока или магнитного потока обмотки...

Номер патента: 385341

Опубликовано: 01.01.1973

Авторы: Андросова, Козлов, Эстрин

МПК: H01H 49/00

Метки: автоматической, временных, параметров, регистрации, реде

...и самопишущих вольтметров подсовдицены к устройству через ключ 32, а выход 33 генератора и источник 34 входного отрицательного напряжеггия реле времени - через ключ 35.Перед началом регистрации замыкается ключ 32, затем - клюя 35. При поступлении положительного импульса (фиг. 2 а) с выхода генератора обмотки испытуемого реле 3 и управляющего реле 4 оказываюгся под напряжением (фланг. 2 б). Одновременно прямое напряжение прикладываегся к диоду 9, и конденсатор 10 через резистор 5 начинает заряжаться (фиг, 3 в), поскольку ди 1 од 6 в это время заперт, Заряд длится до залыкания перекидного элемента переключающего контакта 8 с замыкающим элементом контакта. После этого при ожрытом,диоде 7 диод 9 запирается. Благодаря достаточно высокому...

Номер патента: 385342

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G05B 23/02, H01H 49/00

Метки: износоустойчивость, испытания, реле

...полупериод. При5 10 15 20 25 30 35 40 45 50 55 60 65 включении источника (1 к датчик полярности 22 через логические схемы ИЛИ 2 б и И 31 выдает запрещающий, сигнал на включение регистратора 32 для искгпочения ложной регистрации отказов по неразмыканию.При регистрации отказов по незамыканию напряжение на контакте составляет в отрица- ТЕЛЬНЫЙ ПОЛУПЕРИОД Уконт(янез, а В ПОЛ 02 КИТЕЛЬНЫЙ П ОЛУП Е Р И ОД Уконт ) г 1 незПри этом в отрицательный полупериод транзистор 18 открыт, транзистор 19 закрыт, а усилитель 17 выдает сигнал 0, который поступает на вход схем И 25 и НЕ - И 28, Схема 28, получая разрешающий сигнал с выхода 27 датчика полярности 23, инвертирует управляющий сигнал, и на вход регистратора 30 через схему ИЛИ 29 он...

Номер патента: 385343

Опубликовано: 01.01.1973

Авторы: Бакшис, Мачюлайтис, Рагульскене

МПК: H01H 53/01

Метки: магнитоэлектрическое, реле

...цепями.Предлагаемое реле свободно от указанного ,недостатка,Поставленная цель достигается тем, что в цем неподвижные электроды установлены соосцо с зазором, а подвижный выполнен из немапнитного материала в виде плоской пружины с двумя гофрированными участками, на которой напротив указанного зазора через изоляционную прокладку укреплен немагнитный з а мыкаю щий элемент.На фиг. 1 изображено предлагаемое реле с постоянным магнитом, расположенным внутри герметизированного баллона, общий вид на фиг, 2 - сечение по А - А на фиг. 1.Реле содержит герметизированный баллон 1, внутри которого расположены два неподвижных электрода 2, подвижный электрод 3 из немагнитного материала, на котором через,изоляционную прокладку 4 закреплен...

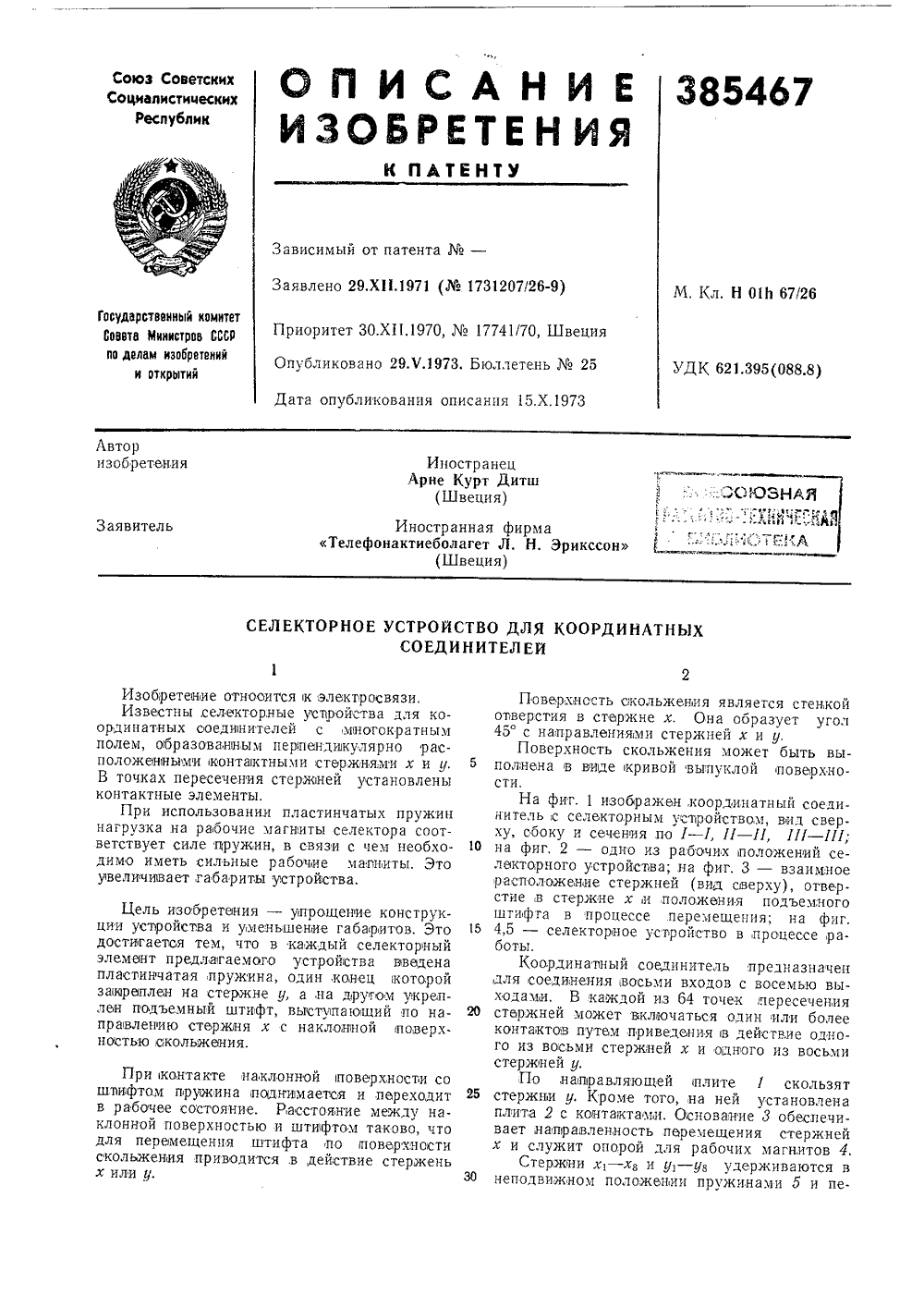

Номер патента: 385467

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: H01H 67/26

Метки: 385467

...12 может быть п(роизвольной формы. Одна его стенка 14 служит павархнастью скольжения и вьпполнена,под углом 45 к стержняи х и у. Эта стенка наклонена к вертикальной плоскости под углом 45, но может иметь форму кривой, чтобы обеспечивать желаемое перемещение штифта 10 для замыкания и размьпкания кантактов 15. Отверстие 11 может быть любой формы.Конец штифта 10 заируглен для скольжен 1 ия вдоль стеики 14 отверстия 12.Штифт может касаться наверхности скольжения различными путями: либо при перемещении стержня х, в результате которого стенка 14 движется в направлении штифта, либо при перемещении, стержня у, в результате чего штифт движется к .поверхности. Однако в обоих случаях штифт не поднимается, поскольку одного из...

Номер патента: 386448

Опубликовано: 01.01.1973

Авторы: Вител, Теодорович, Тишкова

МПК: H01H 1/02

Метки: контактов, материал, электрических

...морского климата, необходимы контактные материалы, обладающие повышенной коррозионнои стойкостью и в связи с этим стабильным 5 контактным сопротивлением. Контакты изкомпозиции вольфрам - медь не обладают необходимой коррозионной стойкостью в этих условиях, Использование чистого серебра нерационально из-за низкой эрозионной стой кости,и дефицитности металла. Дефицитностьсеребра ограничивает и возможность использования композиции. Каркасная структура композиций вольфрам - медь определяет возможность их использования для электродов 15 контактных сварочных машин для сварки жаропрочных сплавов, тугоплавких и цветных металлов. Однако стоикость электродов из этой композиции и качество сварки из-за налипания меди низки.20 Для повышения...

Номер патента: 386450

Опубликовано: 01.01.1973

Авторы: Козлов, Чемерис

МПК: H01H 33/04

Метки: автопневматическое, дугогасительное

...защиты материала сопловой части 5 от воздействия дуги ее внутренняя поверхность защищена слоем 22 дугостойкого материала. При применении в качестве гасительной среды элегаза, в качестве такого материала может быть использован, например, фторопласт, который при воздействии на него дуги выделяет продукты, родственные продуктам разложения элегаза и участвующие после погасания дуги в восстановлении части элегаза, разложившегося под действием дуги.Сопло 23, закрепленное на резьбе в сопловой части, изготовляется из дугостойких материалов, подобных нитриду бора или таких как фторопласт. Ламели 24 розеточного контакта имеют на концах выступы, обращенные внутрь. Этими выступами ламель контактирует со стержнем контрэлектрода 2. При этом нажатие...

Номер патента: 386451

Опубликовано: 01.01.1973

Авторы: Гордиснко, Лукопед, Турский

МПК: H01H 33/40

Метки: выключателя, высоковольтного, привод, пружинный

...на торцовой, крышке 8, причем последний может иметь различную форму, а также может быть установлен на конце втулки 7. В данном случае важным является только то, чтобы он был жестко связан с барабаном 4. При установке упора 15 на конце втулки резьба винтовой пары должна быть левой. В этом случае при полностью раскрученных рабочих пружинах 5 диск-гайка 9 подходит к барабану 4 вплотную, и возможно заклинивание между рабочими элементами винтовой пары, вследствие возникновения значительных осевых усилий. Поэтому диск-гайку целесообразно снабжать вышеописанной блокировкой с обеих сторон, т. е, со стороны барабана и передаточного механизма, При этом упоры, устанавливаемые с обеих сторон диск-гайки, на торцовой крышке и втулке, могут быть...

Номер патента: 386452

Опубликовано: 01.01.1973

Автор: Бабушкин

МПК: H01H 1/00, H01H 49/00

Метки: включении, измеритель, контакта, отскоков, продолжительности, электрического

...сетка многоэлектродной лампы 2 подключена к делителю анодного напряжения этой лампы, состоящего из сопротивлений 16 и 17, причем от 5 10 Б 20 5 30 35 40 45 50 СО у 4рицательное напряжение на сопротивлении 8полностью скомпенсировано положительнымнапряжением делителя на сопротивлении 16.Испытываемый коитакт управляет каскадом с разделенной нагрузкой, собранным цалампе 14. В исходном полокении лампа 14 находится в состоянии, близком к закрытому.Небольшое отрицательное напряжение ца сопротивлении 8 скомпенсировацо полокцтельным напряжением делителя, состоящего цз сопротивлений 16 и 17, к которому подключенавторая управляющая сетка лампы 2.При замыкании испытываемого контактаи последующих отскоках на сопротивлениях 6и 8 возникают...

Номер патента: 386453

Опубликовано: 01.01.1973

МПК: H01H 85/02, H01H 85/165

Метки: предохранитель

...из корпуса и плавкой вставки 1, концы которой прикреплены к металлическим крышкам 2. Корпус предохранителя образован чередующимися изоляционными, например стеклянными или пластмассовыми, элементами 3 и металлическими элементами 4. Элементы 3 и 4 механически соединены между собой, например, завальцовкой концов элементов 4, выполненных в виде отрезков алюминиевой трубки, Внутренняя полость предохранителя заполнена кварцевым песком. Узкие перешейки 5 плавкой вставки ( расположены внутри металлических элементов 4 корпуса предохранителя.При короткозамкнутом токе перешейки 5 плавкой вставки 1 перегорают, и основное тепловое и механическое воздействие испытывают прочные металлические эпементы 4, что позволяет отключать предохранителем...

Номер патента: 386787

Опубликовано: 01.01.1973

Авторы: Баканов, Вител, Орешкин, Шакин

МПК: B60L 3/02, H01H 3/16

Метки: 386787

...реле 2 с двумя замыкающими контакторами 3, расположенными в шунтирующей цепи кнопок 4 восстановления схемы и в цепи токо приемников, зашунтировано реле 5 времени с3замьгкающим,контактом б в цепи заземляющего контактора 7. Выдержка реле 5 времени установлена на время, необходимое для обеспечения безопасности обслуживающего персонала и достаточное для исключения случаев образования короткого замыкания, т. е. на 4 - 5 сек, Размьгкающий контакт 8 заземляющего контактора 7 включен в цепи индикаторных ламп 9, которые установлены на каждом посту управления внутри и снаружи кабины и сигнализируют при наличии напряжения в цепи блокировки о замкнутом (включенном) положении заземляющего контактора 7. Кнопки 4 восстановления схемы блокировки...

Номер патента: 387099

Опубликовано: 01.01.1973

Автор: Зайцев

МПК: E02F 9/26, H01H 15/22

Метки: командоконтроллер

...равна продолжительцостцвключения позиции.Работа комацдокон происходитследующим образом, Нажатием кнопки 7 ползуц 15 катится шариком 8 в поступательном 15 направлении по продольной дорожке 2 вкроцштейце 1. С протцвоположцой стороны ползуца шарик 14 катится по продольцому пазу 12 в планке И, и, встречая ца своем пути зуб пластины 10, углубляет пластину в 20 вырез 11, отгибая при этом пружину 9, которая своей плоскостью давит па кнопку мцкровыключателя 8, который включает цепь в схеме управления приводами в одцу сторону вращения. Ползуц 15 передвигается в воз вратном направлении при помощи механизма4, движущегося через блоки 5 и 5 кнопкой 16 от нажатия пальца руки оператора. В схеме управления осуществляется процесс торможеция...

Номер патента: 387451

Опубликовано: 01.01.1973

Авторы: Артюх, Смирнов

МПК: H01H 29/24

Метки: быстродействующий, жидкостный, коммутатор

...в корпус 12, а другим - в имеющуюся на выводе гайку 16.В исходном (замкнутом) состоянии коммутатора отверстия в, г совместно с поверхностями пластин, выводов, изоляторов и винтов образуют замкнутый объем, заполненный проводящей жидкостью.Для размыкания электрической цепи пластины 1 под воздействием усилий, передаваемых от быстродействующих электромагнитов посредством тяг 3 и штифтов 2 быстро перемещаются между изоляторами 5 и направляющими 4 в направлениях, указанных стрелками на фиг. 1. Длину хода якоря каждого электромагнита выбирают такой, что окончательные положения пластин соответствуют положениям, указанным на фиг. 2. При этом любые две соседние пластины перемещаются одна относительно другой, причем скорость этого перемещения...

Номер патента: 387452

Опубликовано: 01.01.1973

Авторы: Вейтцель, Горенышев

МПК: H01H 33/40

Метки: библиотсна

...упора, выполненным, например, в виде ролика. Изобретение относится к эле аппаратам, в частности к пружинн дам высоковольтных выключателейИзвестны пружинные привода д чателей, содержащие спиральную пружину, заключенную в барабан подвижный буферный упор для останова и электромагнит.Цель изобретения - уменьшить усилия электромагнитов, повысит ность привода в работе и умень габариты. са а должен быть таким387452 Предмет изобретения Составитель А. ИвановНародная Техред Т. Курилко Корректор Н. СтельмахП Редак Тираж 780овета Министров ССоткрытийаб., д. 4/5 Изд.760И Государственного комитетапо делам изобретений иМосква, Ж-З 5, Раушская Зака писное Типография, пр. Сапунова, 2 ния-скольжения для соответствующих контактирующих материалов.При...

Номер патента: 388194

Опубликовано: 01.01.1973

Автор: Вител

МПК: G01B 7/00, H01H 53/06

Метки: перемещения, реле

...размыкания в положенииХ) язычки его снова замыкаются в положении Х 2, Перемещение переключателя из поло 25 жения Х 2 влево приводит к размыканию егоязычков, но в положении (Х 2 - ЛХ 2), где Х 2 -линейная координата переключателя в моментзамыкания язычков (вторая граница срабатывания), ЛХл - ширина петли гистерезиса на30 границе Х 2.Зо 35 Перемещение переключателя от начального положения (от оси ординат) влево дает вторую часть характеристики реле, левую, аналогичную правой,Как уже указывалось, при работе реле язычковый переключатель остается неподвижным, а постоянный магнит перемещается, При настройке реле, заключающейся в задании уставки срабатывания, проводится перемещение переключателя, например, с помощью винта, постоянный магнит...

Номер патента: 388310

Опубликовано: 01.01.1973

МПК: H01H 19/00

Метки: многопозиционный, переключатель, поворотный

...5 вместе с ней подвижные контакты 5 наэлекроизоляционную подложку платы,Пружина б, сжатая между циферблатом 8и корпусом 4, удерживает последний в рабочем положении. Индекс 9, нанесенный на кор пус 4, вместе с циферблатом 3 составляет отсчетное устройство для определения положения, в которое установлен переключатель.Переключатель работает следующим образом.15 При осевом смещении корпуса 4 пружина бсжимается до совмещения в плоскость, зубцы 8 корпуса 4 выходят из сцепления с зубцами 7 платы 1, подвижные контакты б отрываются от платы 1 и провисают на упорах 10.20 Плоскость торца корпуса, на который нанесен индекс отсчета, приподнимается над поверхностью циферблата, сигнализируя о том, что переключатель находится в нерабочем положении....

Номер патента: 388311

Опубликовано: 01.01.1973

Авторы: Имас, Комиссаров, Сорочан

МПК: H01H 36/00

Метки: концевой

...наконечники10 и контактные пластины, должен в 2 - 3 разапревышать величину потока срабатывания,достаточного для замыкания контакта с номинальным значением ампервитков срабатывания.15 Для того, чтобы уменьшить поток рассеяниямагнита, замыкающийся через контактныепластины магнитоуправляемого коцтакта, расстояние Ь между магнитом и контактцымппластинами должно быть значительно больше20 радиуса г отверстия в полюсном наконечнике6)10 гСнижение до определенного предела толщины полюсных наконечников повышает точность работы концевого выключателя. Предел25 снижения толщины наконечников определяется увеличением выпучивания магнитного потока в месте перехода его из полюса в контактную пластину.Концевой выключатель работает следующим30...

Номер патента: 388312

Опубликовано: 01.01.1973

Автор: Вител

МПК: H01H 50/16

Метки: привод, электромагнитный

...выполнения этих сердечников из материала стали с прямоугольной петлей намагничивания они полностью выполняются нешихтованными.Предлагаемый электромагнитный привод р а бота ет следующим образом.В рабочий полупериод каждого из П-образных сердечников электромагнита происходит их намагничивание, например, до индукции Вв (фиг, 3). Однако в управляющий полупериод каждый из сердечников электромагнита, поскольку они не охвачены обмотками управления и па них не действуют э.д.с., индуктируемые в обмотках управления, изменяет свою индукцию только до значения остаточной индукции материала сердечников электромагнитов (см. фиг, 4). В последующие периоды перемагничивание повторяется по частной кривой гистерезиса. В зависимости от магнитныхсвойств...

Номер патента: 388313

Опубликовано: 01.01.1973

Автор: Энберт

МПК: H01H 67/30

Метки: герконах, переключатель

...8 сцеплена с планетарным колесом.Для ориентации трибки 8 в плоскости, па раллельной продольной оси держателя магнита, используются щечки 12 и 13, между которыми вставляется трубка 14. Щечки оттянуты винтами 15. Отношение зубчатого колесо 7 чдтрибки 8 й= - , где п - число герконов. Это 0 2388313 4 1 позволяет производить последовательное пошаговое включение герконов 1, 2, 3 и т. д. или выбрать любой другой вариант, изменив отношение зубчатого колеса 7 и трибки 8. Наприимер, при отношении Й= - последовательность4включения герконов 1, 3, 5 и т. д. или 2, 4, 6 и т. д. Все изменения отношения передачи совершенно не связаны с применяемым герконом и, следовательно, с мощностью магнита.При вращении ведущего зубчатого колеса 7 начнет...
