H01H — Электрические переключатели ; реле; селекторные устройства; устройства для защиты от аварий

Номер патента: 208454

Опубликовано: 01.01.1968

Авторы: Коновалов, Сединкин

МПК: B62J 6/00, H01H 19/20

Метки: мотоцикла, освещения, переключатель, приборов

...5 гильзы б, вращающейся рукоятки 7 поворотного корпуса 8 из изоляционного материала, в отис,- стиях которого установлены подвижные кон такты 9, выполненные в виде плунжсров, прпжимаемых пружиной 10 к неподвижным контактам 3, подключенным к электрической цепи приборов освещения проводниками 11.В поворотном корпусе выполнено диамст ральное отверстие, армированное гильзой 12,в котором расположены шарики И фиксатора с установленной между ними пружиной И, а в трубе 1 руля предусмотрены огверстия Л, взаимодействуя с кромкой которых подпружп ненные шарики И фиксируют поворотныйкорпус, обеспечивая точное взаимное расположение неподвижных 3 и подвижных 9 контактов в крайних и промежуточных положениях переключателя.25 Ограничитель поворота...

Номер патента: 208787

Опубликовано: 01.01.1968

Автор: Михеев

МПК: H01H 13/44

Метки: микровыключатель

...элемента,15 Приводным элементом 1 выключателя могут быть кнопка, рычаг и т. п. На концах Я-образной контактной пружины 2 посадочные отверстия 3, которыми она устанавливается на штифты 4 и 5, укрепленные на пла те б. Штифт 4 имеет эксцентричное расположение посадочного места для контактной пружины относительно места крепления штифта на плате. До окончания регулировки штифт 4 может с определенным усилием поворачивать ся в плате б, что создает необходимую величину продольного растяжения контактной пружины для получения нужных механических параметров. По высоте штифты 4 и б различны, что обеспечивает самовозврат кон 30 тактной пружины после прекращения воздействия на нее силы. Для мгновенного срабатывания контактной пружины и переключения...

Номер патента: 208788

Опубликовано: 01.01.1968

Авторы: Баринберг, Степан, Харченко, Хорошко, Штепа

МПК: H01H 53/08

Метки: реле, ртутное

...На С-образом сердечнике 1 размещены катушки 2, Между полюсными наконечниками образуется канал, две стенки которого - поверхности полюсных наконечников,а две другие стенки - электроды 3 электромагнитного насоса. Образованный таким образом вертикальнь 1 й канал заполнен ртутью 4 и соединен с выполненными в первом полюсном наконечнике горизонтальным и вер тикальным каналами, которые также запо иены ртутью.У реле постоянного тока каналы сверлятся в сердечнике, у реле переменного тока образуются при наборе сердечника из пластин соответствующей конфигурации (пластины склеивают эпоксидной смолой). Следовательно, все три канала соединены в один О-образный сосуд, заполненный ртутью. Электрод 5 помещен на крышке (на чертеже не показана) и...

Номер патента: 208790

Опубликовано: 01.01.1968

Автор: Намитоков

МПК: H01H 55/00

Метки: механизм, спусковой

...изготовлен так, что при перемещении его концов т. е. при приложении усилии, направленных вдоль стержня он изгиоается в определенную сторону. сля этого первоначально ему должна оыть придана неоольшая кривизна, так чтобы выпуклость оыла направлена в ту сторону, в которую нужно осуществить перемещение..тержни 1 и 2 жестко соединены боковыми перемычками г и 4, 1 ри подаче импульса ока на обмотку а, охватывающую замкнутыи магнитопровод, магнигныи поток, возоуждаемыи в ведущем стержне, вызывает его сжатие и соответственно вынужденное перемещение концов ведомого стержня. Поскольку жесткость ведомого стержня Ы намного меньше жесткости ведущего стержня 1, и поскольку ведомый стергкень первоначально имеет некоторую кривизну например,...

Номер патента: 208806

Опубликовано: 01.01.1968

Авторы: Бузулук, Могилевский, Научно, Райни, Сосков

МПК: H01H 83/20

Метки: максимального, расцепитель

...магнитные усилители, источник переменного напряжения, реле пере грузки, реле короткого замыкания и тири- стор, коммутирующий катушку отключающего электромагнита, известны,Предлагаемый расцепитель отличается от известных тем, что, с целью упрощения, ра бочие обмотки каждого из магнитных усилителей, включены последовательно и согласно на общее сопротивление нагрузки через выпрямительные мосты.Схема описываемогорасцепителя представ лена на чертеже.Питание расцепителя производится от напряжения защищаемой цепи. Магнитные усилители 1 и 2, обмотки управления которых включены на участок шины, установлены в 2 каждом плюсе выключателя, Питание рабочей цепи каждого усилителя производится от выходных, гальванически не связанных, обмоток...

Номер патента: 208828

Опубликовано: 01.01.1968

Авторы: Васильев, Игнатьев, Ленинградское, Шир, Шульман

МПК: H01H 50/40, H01H 51/28

Метки: реле, язычковое

...шеке катушки и соединена с магнитным экраном, а другая сторона проходит параллельно оси магнитоуправляемого контакта до области контактирования.На фиг. 1 представлен общий вид описываемого язычкового реле; на фиг, 2 - принципиальная схема магнитной цепи.На концах электростатического экрана 1 закреплены две щеки 2, На экран нанесена обмотка 3, а внутри него установлены герметизированные магнитоуправляемые контакты 4, положение которых зафиксировано амортизационными элементами 5. На катушку, образованную электростатическим экраном 1, щеками 2 и обмоткой 3, устанавливается магнитный экран б, предназначенный для улучшения чувствительности и;ме:гьшення потоков рассеяния.Магнитопровод 7 выполнен из двух одинаковых частей,...

Номер патента: 209588

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Коль, Логинов, Мирер, Проектно, Стрелов, Ужинин

МПК: H01H 47/32

Метки: полупроводниковое, реверсивное, реле

...реле, выполненные на транзисторах с неразделенной нагрузкой и одним источником питания,Предложенное устройство отличается от известных устройств аналогичного назначения 5тем, что в коллекторные цепи выходных транзисторов включены тиристоры.Это позволяет повысить коэффициент полезного действия реле,На чертеже изображена принципиальная 10схема предложенного устройства,При отсутствии входного сигнала транзисторы 1 и 2 открыты, а транзисторы 8, 4, 5 иб закрыты. В коллекторные цепи транзисторов5 и б включены тиристоры 7 и 8, сигнал управления которыми подается с транзисторов 8 и 4,являющихся дополнительными в данной схеме.Положительный входной сигнал вызываетсрабатывание верхнего плеча схемы (нижнееплечо остается запертым), При этом...

Номер патента: 210228

Опубликовано: 01.01.1968

Авторы: Капуста, Кирова, Харьковский

МПК: H01H 33/60, H01H 47/32

Метки: безыскровой, коммутации, нагрузки, переменного

...вибрацией контактов в момент замыкания. После замыкания основных контактов коммутационные элементы шунтируются ими и, несмотря на замкнутое состояние цепи управления, ток через них не проходит.При размыкании цепи основные контакты 2 размыкаются раньше вспомогательного контакта 1. Поэтому в начальный момент размыкания контактов 2 ток, протекающий в нагрузку, воспринимается открытыми тиристорами, что исключает появление дуги. После размыкания вспомогательного контакта 1 цепь управления тиристорами обрывается, и они закрываются при первом переходе тока через нуль.Для управления тиристором (тиристорами) в схемах на фиг. 2 и 3 используют источник постоянного тока, питающий электромагнит коммутирующего устройства; в схемах на фиг, 4...

Номер патента: 210239

Опубликовано: 01.01.1968

Автор: Березовский

МПК: H01H 71/28, H02H 9/04

Метки: реле, трехфазное

...а контакт ПР, реле ПР замыкает цепь реле ЗВ с контактом ЭВ. Тормозная обмотка Т реле ПР соединена через полупроводниковый выпрямитель В с частотным фильтром, содержащим емкость С и дроссель Др,В режиме трехфазного короткого замыкания ток в рабочей обмотке Р двухобмоточного реле ПР с контактом 77 Р, изменяется пропорционально напряжению поврежденных фаз, а ток в тормозной обмотке Т практически отсутствует, так как на выходе выпрямительного устройства ВУ имеет существенную величину только шестая гармоника. В режиме двухфазного короткого замыкания в зависимости от величины напряжения между поврежденными фазами напряжение на входе ВУ изменяется от трехфазного, эксплуатационного до двухфазного, уменьшенного вуз2раз по сравнению с...

Номер патента: 210240

Опубликовано: 01.01.1968

Авторы: Онуфриенко, Хмельницкий

МПК: H01H 85/40

Метки: быстродействующий, предохранитель

...чертеже схематически изображен описываемый предохранитель.Корпус 1 герметически закрыт изоляционными крышкахги 2 с выводами 3, на которых закреплен плавкий элемент 4, погруженный в охлаждающую электроизоляционную жидкость Б. Между корпусом и жидкостью расположеч полый резервуар б, стенки которого выполнены из эластичного, достаточной упругости газо- и водонепроницаемого материала, а внутренняя полость заполнена воздухом. Резервуар может быть выполнен, например, из резины с одной общей полостью или в виде прокладки из пористого материала с закрытыми порами. При сгорании плавкого элемента от токакороткого замыкания резервуар или прокладка будут сжаты взрывной волнойпричем зна.чительная доля энергии взрыва будет затра чена на сжатие...

Номер патента: 210241

Опубликовано: 01.01.1968

Авторы: Бадинтер, Зеликовский, Лазурьевска

МПК: H01H 85/08

Метки: предохранитель

...изображен описываемый предохранитель.Плавкая вставка 1 в виде проволочки припаяна к подложке 2 из керамики, стеклотекстолита или другого изоляционного материала. На подложку нанесены фольгированные полосы 3, разделенные в средней части изолирующей дорожкой 4, Для устранения влияния материала подложки на ток плавления в средней части имеется сквозное круглое отверстие 5, диаметр которого определяется длиной вставки. На поверхности фольтированных по 2лос припаиваются (привариваются) выводы б в виде проволоки диаметром 0,5 - 1 ми.Вставка 1 припаивается или привариваетсяк фольгированным полосам над отверстием 5.5 Подложку со вставкой помещают в трубку 7(керамическую или стеклянную), которую с обеих сторон закрывают чашеобразными...

Номер патента: 210242

Опубликовано: 01.01.1968

Авторы: Волков, Онуфриенко, Хмельницкий

МПК: H01H 85/38

Метки: быстродействующий, предохранитель, сильноточный

...нах, а также поля в зоне дТакое устр работу пред вставкой и зн действие. д м ет изобретен Плавкие предохранители, содержащие дугогасительную камеру и плавкую вставку, расположенную между токоподводящими шинами, известны.В предложенном предохранителе токоподводящие шины расположены таким образом, что образуют замкнутый контур, внутри которого размещена плавкая вставка. Такое расположение шин позволяет увеличить быстродействие предохранителя.На чертеже схематически изооражен описываемый предохранитель, который содержит дугогасительную камеру 1, плавкую вставку 2, токоподводящие шины 3 и мапнитопровод 4,Образовавшаяся после сгорания короткой плавкой вставки 2 дуга будет интенсивно выдуваться из зазора между токоподводящими шинами 3 в...

Номер патента: 210253

Опубликовано: 01.01.1968

Авторы: Зарецкас, Лепский, Нилов, Рагульскис

МПК: H01H 1/08, H01H 19/56

Метки: импульсным, коммутатор, управлением

...ртутью.Предлагаемая конструкция позволяет об "тись без оси для ротора, так как якорь си 5 ми поверхностного натяжения ртутной пленудерживается во взвешенном состоянии - ртутная пленка одновременно выполняет роль годшипника скольжения с жидким трением.При повороте якоря ртуть 8 обеспечивает 10 электрическое соединение контактных площадок, осущесввляя необходимые переключения,Узкие контактные площадки 3 и 5 обеспечивают переключение с разрывом цепи перед замыканием со следующей контактной пло щадкой 3, а широкие контактные площадки3 а и 5 а обеспечивают непрерывное переключение. Оболочка 4 герметична и наполнена водородом или инертным газом. Однако не исключена,возможность создания в ней вакуума.20 Расположение и форма контактных...

Номер патента: 210258

Опубликовано: 01.01.1968

Авторы: Бендеровский, Корнейчук, Ястребов

МПК: H01H 49/00

Метки: герметизированных, заварки, колб, контактами

...трубки, противстположный направлению подачи инертного газа, а затем заваривают другой конец трубки. Нагрев производят факелом разогретого инертного газа, например аргона (а не пламени, например, газовой горелки, как в известны.: способах).На контакты, установленные в опециальных приопособлениях, надевают стеклянную трубку, затем через нее,продувают инертный газ 30(аргон) и со стороны, противоположной подаче струи аргона, заваривают конец трубки с контактом факелом разогретого аргона. Затем, продолжая подавать аргон в стеклянную трубку, факелом разогретого газа заваривают с контактом ее другой конец. Таким образом, заварка стеклянной трубки с контактами производится в чистой аргоновой среде, без доступа посторонних газов во внутрь...

Номер патента: 210911

Опубликовано: 01.01.1968

МПК: H01H 1/02

Метки: вакуумного, выключателя, контакт, торцовый

...(например вольфрама) с малой скоростью испарения в вакууме, выполненный в виде оболочки толщиной 1 - 2 мм, обхватывающей рабочий конец токоведушего стержня.Для повышения срока службы контакта и уменьшения износа предложено выполнять оболочку наконечника из металлокерамической композиции на основе вольфрама с добавкой никеля, например, 6 - 7 Я,.На чертеже показан описываемый контакт, который содержит медный токоведущий стержень 1 и тугоплавкий контактный наконечник 2, выполненный в виде оболочки из вольфрама с добавкой никеля толщиной 1 - 2 мм.Падение температуры в теле контакта, разрывающего другу, происходит на участке длиной 1 з.м. Поскольку в процессе разрьсва дуги остальная часть контакта не используется, она сделана из материала,...

Номер патента: 210927

Опубликовано: 01.01.1968

Авторы: Быков, Овласюк

МПК: H01H 83/18

Метки: мощности, направления, реле

...совпадает с моментом перехода первичного тока через нуль.Схема, выполненная на триоде Т, и конденсаторе С, представляющая транзисторно-емкостный каскад задержки, формирует прямоугольный короткий импульс, также совпадак)- щий с нулем синусоиды первичного тока.Напряжение, пропорциональное первичному апряжению У по величине и совпадающее с им по фазе, подводится к первичной обмотке , трансформатора Тр. узла формирования зоны работы реле, вторичная обмотка У 4 которого подключена к триоду Т,. На его коллекторе формируется импульс длительностью /2 периода первичного напряжения, передний фронт которого совпадает с моментом перехо21 О 927 г - - гУС ставителв И, Т. ЗасядникоТехрец Л. Я. Бриккер орректоры: Е. Н. Гудзова и С, ф, Гоптаренко...

Номер патента: 210936

Опубликовано: 01.01.1968

Автор: Тышков

МПК: G01R 31/28, H01H 47/00

Метки: временных, реле, характеристик, электромагнитных

...Р, - Р 1 е (на схеме изображен переключатель на 12 положений), образующих совместно с сопротивлением Р 1 а делитель, меняющий уровень напряжения на входе у с каждым шагом переключателя, т. е.при каждом подключении очередного реле или повторении измерения того же реле.Ждущая развертка осциллографа запускается при каждом включении контактами реле Рт, образующим совместно с реле Ре пульс- пару, управляющую движением шагового ис кателя. По окончании цикла измерений передтем как схема приходит в исходное состояние, реле К переключает вход у, присоединяется генератор масштабных импульсов ГМИ, т. е. генераторы иглообразных периодических импульсов калиброванной частоты, например 10 кгпв.В результате каждого цикла измерений на экране...

Номер патента: 210938

Опубликовано: 01.01.1968

Авторы: Лабковский, Погосткин

МПК: H01H 35/06, H01H 35/40

Метки: воздуха, реле, скорости

...крыло 2 с углом атаки горядка 25 - 30 (см. сечение по А - А). Это дает возможность при взаимодействии крыла с воздушным потоком при относительно небольшом его возмущении развить значительное усилие. Крыло развивает подъемную силу, пропорциональную разности скоростей обтекающих крыло воздушных потоков, т. е. испытывает статическое давление. Сила воздействия потока на крыло пропорциональна площади крыла, но направлена перпендикулярно потоку. Вследствие этого степень возмущения потока крылом чрезвычайно мала и не связана прямо с величиной подъемной силы. Наиболее применимые углы атаки крыла лежат в интервале 25 - 30, причем в этом интервале наивыгоднейший угол атаки конкретного крыла зависит от его профиля.Регулировка чувствительности реле...

Номер патента: 210939

Опубликовано: 01.01.1968

Авторы: Глебов, Попов

МПК: H01H 47/18

Метки: времени, реле, тиристорное

...тами в тирист чают е держки Известные реле времени, содержащие мостовую схему с времязадающими элементами в плечах, ждущии блокинг-генератор и тиристор с нагрузкой в анодной цепи, не обеспечивают достаточно длительных выдержек времени.Предложенное реле отличается от известных тем, что в диагонали указанной мостовой схемы включены последовательно диод и обмоттка обратной связи блокинг-генератора,выходная обмотка которого подсоединена к управляющему электроду двухоперационного тиристора. Это позволяет увеличить величину выдержки за счет возможности использования зарядного резистора большой величины. Кроме того, отличие предложснного устройства заключается в том, что управляющий электрод и анод основного тиристора через стабилитрон...

Номер патента: 210940

Опубликовано: 01.01.1968

Авторы: Дроздов, Зинченко

МПК: H01H 50/00, H01H 50/16

Метки: реле, электромагнитное

...конструкция реле.Реле содержит электромагнит, магнитопровод 1 которого выполнен из магнитомягкого материала, и якорь 2 с контактной системой и возвратной пружиной. Полюсы электромагнита расширены, а токовые обмотки помещены на части магнитопровода с малым сечением стали, Между якорем и полюсами предусмотрен зазор, обеспечивающий высокий коэффициент возврата,Размещение токовых катушек непосредственно на узкой части магнитопровода 1 и значительная магнитная проводимость между боковыми поверхностями полюсов позволяют потокам рассеяния и рабочему потоку замыкаться через эту суженую часть магнитопровода и насыщать ее при токе, большем значения тока максимальной уставки, когда обычные реле подвержены недопустимой вибрации. Насыщение...

Номер патента: 210941

Опубликовано: 01.01.1968

Авторы: Конев, Малышков, Машуков

МПК: H01H 47/32

Метки: переключающее, полупроводниковое, реле

...с диодом между базой и эмиттером 15 одного из составных транзисторов, а вспомогательный источник питания одним из полюсов подключен к общей точке указанных дополнительного транзистора и диода. Это обеспечивает повышение к. п, д. схемы. 20На чертеже дана принципиальная схема устройства.При отсутствии управляющего;напряжения на базе входного транзистора Т, реле нагрузка Лподключена к источнику питания С 25 через низкое выходное сопротивление насыщенного транзистора 7 с. При этом транзисторы Т 1 и Т насыщены, благодаря чему транзисторы 74, Т;Т, и Т, заперты от источника У,. Реле срабатывает при появлении на базе Зо Дополнительный транзистор Т;,включен последовательно с диодом Д, между базой и эмиттером транзистора Т,а вспомогательный...

Номер патента: 210942

Опубликовано: 01.01.1968

Авторы: Машлыкин, Телемеханики

МПК: H01H 47/32, H03K 5/153

Метки: полупроводниковое, реле

...Вх отсутствует, триак Т, включен, а триак Тз выключены как при постоянном напряжении любото знака, так и при переменном напряжении питания, поскольку через управляющий электрод триака Т, протекает ток, Триак Тпредназначенный для шунтирования тока управления триака Ттакже выключен,Г 1 ри переменном напряжении питания величина среднего тока в нагрузке Яз нормально включенного триака плавно регулируется элементами Л,С 1, включенными в цепь управления этого триака, Причем использование стабилитронов КС, и ЛС дает возможность достаточно точно задать угол отпирания триака Т 1 и тем самым средний анодный ток.Схема надежно работает на переменном токе по управляющей и управляемой цепям, а также при постоянном токе любой, полярности на входе. В...

Номер патента: 210943

Опубликовано: 01.01.1968

Авторы: Ганкин, Хайцер

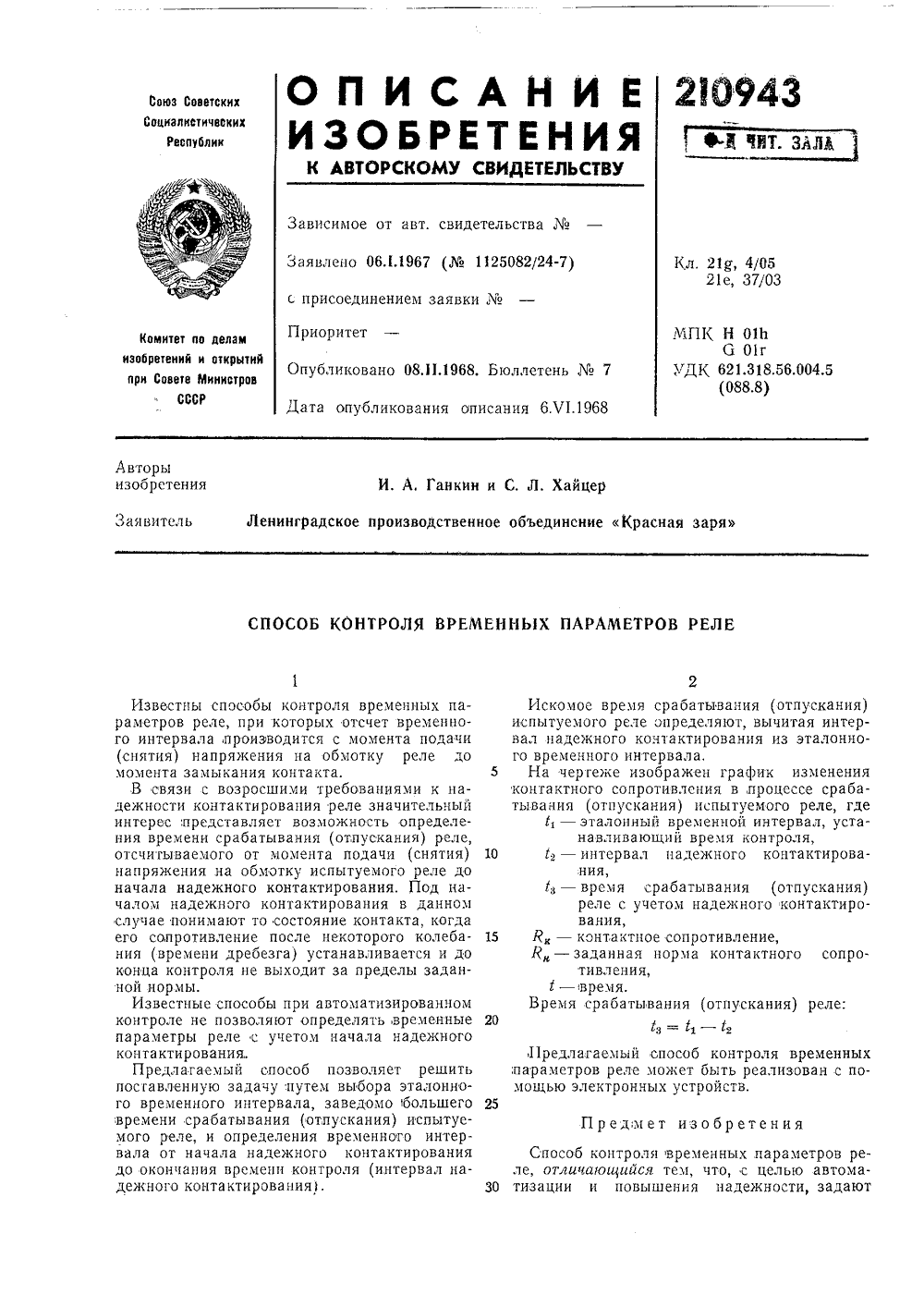

МПК: G04F 8/00, G05B 23/02, H01H 47/00 ...

Метки: временных, параметров, реле

...случае понимают то состояние контакта, когда его сопротивление после некоторого колеба ния (времени дребезга) устанавливается и до конца контроля не выходит за пределы заданной нормы.Известные способы при автоматизированном контроле не позволяют определять, временные 20 параметры реле с учетом начала надежного контактирования,.Предлагаемый способ позволяет решить поставленную задачу путем выбора эталонного временного интервала, заведомо 1 большего 25 времени срабатывания (отпускания) испытуемого реле, и определения временного интервала от начала надежного контактирования до окончания времени контроля (интервал надежного контактирования), 30 Искомое время срабатывания (отпускания)испытуемого реле определяют, вычитая интервал надежного...

Номер патента: 210944

Опубликовано: 01.01.1968

Автор: Броневский

МПК: H01H 71/44, H01H 71/66, H01H 83/12 ...

Метки: 210944

...прямой участок. В верхнем положении штока планка 9 занимает положение г,При отключении специальный механизм,встроенный в привод (такой механизм, например, есть в приводе ППМзавода Электроаппарат, Ленинград), нажимает на шток 7 иопускает его так, что планка 9 оказывается на3некотором расстоянии ниже опорной поверхности защелки 8 (положение б). При этом пружинка 12 тянет за короткое плечо рычага 11 и ,поворачивает последний вокруг оси, Другой конец рычага нажимает на планку 14, жестко связанную с сердечником б, и поднимает сердечник на некоторую высоту, Таким образом, рычаг из положения а переходит в положение б.11 ри появлении в катушке реле напряжения соответствующей величины сердечник 5 подтягивается вверх и упирается в стоп...

Номер патента: 211613

Опубликовано: 01.01.1968

Авторы: Баркан, Государственный, Панютин

МПК: H01H 41/00

Метки: многопозиционный, переключатель

...в нужное положе ние, нажимают на шток 15. Предмет изобретения одер- ткротным и и 25 Многопозицио жащий располож переключатели органом управл ручку управлени30 целью избирате, спеИзвестные многопозиционные переключатели, содержащие расположенные по окружности микропереключатели, коммутируемые поворотным органом управления, механизм фиксации и ручку управления, не позволяют производить избирательное включение микропереключателей.В предлагаемом многопозиционном переключателе возможность включения любого микропереключателя без коммутации микропереключателей, расположенных на промежуточных позициях, достигнута тем, что орган управления микропереключателями выполнен в виде двуплечего рычага, одно из плеч которого снабжено выступом, входящим в...

Номер патента: 211615

Опубликовано: 01.01.1968

Автор: Бекетов

МПК: H01H 36/00, H01P 1/10

Метки: коаксиальный, переключатель

...из плоской пружины и несет на своем конце молоточек 5дли коммутации с центральными проводника 5 ми линий б и 7 приемника и передатчика,В плечах линий б и 7 на участках перемещения торцов молоточка 5 размещены дведиафрагмы 8 и 9,Проводники линии 1, 2, 3 укреплены внутрии коаксиала в неподвижных изоляторах 10,Внутри молоточка 5 помещен магнитныйстержень 11, полюса которого расположеныоколо торцов молоточка.Г 1 ереклю атель работает следующим обра 5 зом. Ня чертеже переключатель показан в положенпП рнер, В котор Оз Контакт м Ол О- точка и линии 7, например, обеспечен за счет 20 упругих свойств язычка 4 или действием какой-либо внешней силы. Таким образом переключатель - это реле с преобладанием на контакт приемника.Для перевода в...

Номер патента: 211619

Опубликовано: 01.01.1968

Автор: Кузнецов

МПК: H01H 1/06

Метки: 211619

...улучшение качества контактирования достигнуто тем, что концы проводников укреплены в проточке металлического контактного штыря, а проводники сплетены между собой и образуют эластичный шарообразный контакт. При подключен к измерительным сету 6, снабженн прижимаются к мы посредством ния к измерител вода 8, соединен Предложенная печивает надежн цепей в условия нагрузок и при туры.дмет изобретени изображен 2 - кассета схем, снабж конструкция контак ля испытания микро ная подобными кон Контакт, нромодупьныхпараметров,металлическитем, что, с цетирования, кпроточке мета проводникзуют эластич апример, для подключения миксхем в процессе измерения их состоящий из тонких упругих х проводников, отличающийся лью улучшения качества контаконцы...

Номер патента: 211621

Опубликовано: 01.01.1968

Авторы: Исакова, Омельченко

МПК: H01H 1/04

Метки: контактная, пара

...иридия,На фиг. 1 приведены микрофотографии контактных поверхностей анода (фиг. 1,а) и катода (фиг. 1,б), полученных после 350 тыс. включений и отключений. Как следует из фотографий, следы электрической эрозии отсутствуют, имеет место незначительный механический износ.На фиг. 2 для сравнения приводятся поверхности контактов из серебра (фиг, 2,а) и Р 1 - 1 г (20%) (фиг. 2 б), широко используемых в промышленности. Микрофотографии поверхностей получены после 210 тыс. отключений при коммутации тока / = 1 а и напряжении 1l = 8 в,Мостиковая эрозия вызывает изменение геометрии контактных поверхностей, регулировочных параметров контактных устройств; уменьшение контактных нажатий и зазоров, увеличивает зону нечувствительности следящих контактных...

Номер патента: 211622

Опубликовано: 01.01.1968

Автор: Фигурнов

МПК: H01H 83/22

Метки: измерительный, комбинированной, орган, реле

...(11).Используя в формирующих устройствахразные значения коэффициентов К, можнополучить нужное количество различных повеличине открывающих сигналов (Е, Е ЕкЕ Е ) и закрывающих сигналов (Е," Е" Е,"Е"Е").Все открывающие сигналы Е и все закрывающие сигналы Е" выпрямляются. АбсолютО ные значения всех открывающих сигналов Ечерез диодную группу Д, образующую логическую ячейку ИЛИ, подаются положительным полюсом на эмиттер входного транзистора. Выпрямленные напряжения всех закрывающих сигналов Е" через диодную группу Д", образующую также логическую ячейку ИЛИ, прикладываются положительным полюсом к базе транзистора ПТ, Отрицательные полюсы всех входных сигналов Е Е" объединяются и подключаются к сопротивлению Р:. цепи базы...

Номер патента: 211662

Опубликовано: 01.01.1968

Авторы: Вавилов, Ивакин, Розенталь, Ройзен

МПК: H01H 50/30

Метки: 211662

...гибкого подвеса.В предлагаемом устройстве, с целью повы,шения устойчивости к внешним воздействиям и увеличения срока службы, упоры располагают непосредственно на якоре, причем расстояние от места крепления якоря к гибкому подвесу до места сопряжения упоров с гибким подвесом значительно болыпе, чем расстояние от места сопряжения упоров с гибким подвесом до места крепления гибкого подвеса с якорем реле,На чертеже схематически изображено предлагаемое устройство.На неподвижном основании, например цоколе реле, жестко крепится гибкий поднес 1, на свободном конце которого подвешен якорь 2, Упоры 3 служат для предотвращения колебаний подвижной системы при внешних механических воздействиях. Они должны быть установлены так, чтобы место их...
